离子源
离子源的研究及应用
![离子源的研究及应用](https://img.taocdn.com/s3/m/af6f0086a0c7aa00b52acfc789eb172ded63990b.png)
离子源的研究及应用离子源是指将物质中的分子、原子或离子电离,并通过一定的方法使它们聚集成束的设备。
它是现代科技的重要组成部分,广泛应用于原子物理、环境监测、半导体制造等领域。
本文将从离子源的研究历程、运作原理和应用领域三个方面进行阐述。
一、离子源的研究历程离子源的研究历程可以追溯到19世纪初,当时科学家发现,将大气压下的气体通入一个焦耳管内,加上足够的电压后,就可产生明亮的气体放电。
这种放电现象是气体分子电离的结果。
不过,该设备杂质较多,产生随机气体等缺陷,限制了离子源的普及。
20世纪初,英国物理学家Rutherford提出了核反应理论,而离子源在该学说的发展过程中起到了重要作用。
20世纪30年代,人们开始尝试用离子源进行分离和提取元素,由此在核物理学、同位素、质谱分析等领域取得了重大突破。
20世纪50年代,离子源技术发生了重大变革,主要是离子注入技术的发明,同时磁控溅射技术的提出,也奠定了离子源在半导体制造中的地位。
二、离子源的运作原理离子源的运作原理基于电离现象与电场力学。
大多数离子源通过加热样品或施加电场来产生离子,形成一个离子云。
离子源一般都具有一个离子取出口,可以使离子通过取出口并聚集成束。
离子源有许多种类,其中较为常见的是电子喷射离子源、磁控溅射源和电子轰击离子源。
电子喷射离子源是利用电场将高能电子喷射进样品的表面,使它们撞击样品原子或分子,从而将它们电离的过程。
电子轰击离子源则是利用电子束辐照样品,使样品原子或分子通过电离获得电荷。
磁控溅射源则是利用高频电场让样品表面的金属原子或分子离开,经过电离后形成离子束。
三、离子源的应用领域离子源技术在物理学、化学、医学、半导体制造、环境工程等领域都有广泛的应用。
在原子物理和同位素领域,离子源被用来制造原子钟、核研究等。
在材料科学和半导体制造中,离子源技术具有重要的应用价值,包括掺杂、表面改性、膜制备和表面分析。
离子注入和磁控溅射技术被广泛应用于引入或剥离掺杂剂、薄膜制备和表面改性等方面。
离子源 工作原理
![离子源 工作原理](https://img.taocdn.com/s3/m/a0dafc7cf011f18583d049649b6648d7c1c708fe.png)
离子源工作原理
离子源是一种常用的实验室设备,用于产生高能离子束。
它的工作原理是通过提供高电压电场和/或强磁场,将中性原子或
分子转化为带电的离子,并使其加速并聚焦成束。
离子源通常由两个主要部分组成:离子产生器和加速器系统。
离子产生器通常包括热发射阴极或电离区域,通过不同的方法将中性原子或分子转化为带电离子。
常见的方法包括热发射、化学电离和电子轰击。
在热发射过程中,阴极加热至高温,从而使阴极表面的原子或分子的能量增加,达到蒸发或过冷的程度,从而形成大量的离子。
化学电离是通过将原子或分子暴露在化学反应物中,使其发生离子化反应来实现的。
电子轰击通常通过向原子或分子发送高能电子,从而将其电离。
离子源的第二个重要组成部分是加速器系统,用于将产生的离子束加速到所需的能量和速度。
加速器通常包括多级电场和/
或磁场,通过对离子施加电场或磁场力来提高它们的速度。
这些离子束可以经过定向和聚焦,以便在实验室中进行各种实验和研究应用。
总之,离子源是通过将中性原子或分子转化为带电离子,并通过加速器系统将其加速和聚焦而产生的高能离子束。
它在物理、化学、生物等领域的研究中发挥着重要作用。
离子源工作原理
![离子源工作原理](https://img.taocdn.com/s3/m/f9a4389acf2f0066f5335a8102d276a2002960b9.png)
离子源工作原理离子源是一种用于产生离子束的装置,广泛应用于物理、化学、材料科学等领域的研究和应用中。
离子源的工作原理是通过一系列的步骤将中性原子或者份子转化为带电的离子,并加速形成离子束。
离子源的工作原理主要包括离子化、加速和聚焦三个步骤。
离子化是指将中性原子或者份子转化为带电的离子的过程。
常用的离子化方法有电离、化学离子化和表面离子化等。
其中,电离是最常用的离子化方法,通过电子轰击或者激光辐照等方式将中性原子或者份子中的一个或者多个电子剥离,形成带正电荷的离子。
化学离子化是指通过化学反应将中性原子或者份子转化为带电的离子。
表面离子化是指通过将中性原子或者份子吸附在固体表面,并通过表面反应形成带电的离子。
加速是指将离子加速到一定的能量,形成高能离子束。
离子加速通常通过电场和磁场的作用实现。
在离子源中,通过施加电场或者磁场,对离子进行加速,使其获得一定的动能。
加速的方式有直线加速和环形加速两种。
直线加速是指离子在一条直线轨道上加速,通常使用电场加速。
环形加速是指离子在一个环形轨道上加速,通常使用磁场加速。
聚焦是指将离子束聚焦到一定的尺寸和形状。
离子束的聚焦通常通过电场和磁场的作用实现。
在离子源中,通过施加电场或者磁场,对离子束进行聚焦,使其形成较小的尺寸和较好的空间分布。
聚焦的方式有线聚焦和磁聚焦两种。
线聚焦是指通过施加电场对离子束进行聚焦,使其在一条直线轨道上保持较小的尺寸。
磁聚焦是指通过施加磁场对离子束进行聚焦,使其在一个环形轨道上保持较小的尺寸。
综上所述,离子源的工作原理包括离子化、加速和聚焦三个步骤。
离子化将中性原子或者份子转化为带电的离子,加速将离子加速到一定的能量,聚焦将离子束聚焦到一定的尺寸和形状。
通过这些步骤,离子源能够产生高能离子束,广泛应用于科学研究和工业应用中。
离子源的工作原理的研究和优化对于提高离子束的质量和性能具有重要意义。
离子源工作原理
![离子源工作原理](https://img.taocdn.com/s3/m/56a6f9221fd9ad51f01dc281e53a580216fc5085.png)
离子源工作原理
离子源(Ion Source)是一种用于产生离子束的装置,它是一
种关键的技术环节,广泛应用于物理学、化学、材料科学、生物医学等领域的研究和实践中。
离子源的工作原理基于离子化过程,即将中性原子或分子转化为离子的过程。
通常,离子源包括一个热阴极或冷阴极,该阴极通过不同的机制(如热电子发射或场致电离)产生自由电子。
这些自由电子在外加电场的作用下被加速,并撞击到阴极材料或其它气体分子上,将原子或分子从中剥离出来,形成离子。
离子可以是正离子(失去一个或多个电子)或负离子(获得一个或多个电子)。
这些产生的离子被抽取并形成离子束。
在离子源内部,除了阴极和外加电场,通常还存在一个加速电子场、抽取电场和聚焦磁场等。
加速电子场用于加速中性气体分子,并将其能量提高到足以离解为离子的能量。
抽取电场则用于抽取和形成离子束。
聚焦磁场在一定程度上控制离子束的聚束效果,使其更加集中和稳定。
离子源的性能受到多种因素的影响,包括离子化过程的效率、离子的种类与能量分布、离子束的强度与稳定性等。
进一步的研究和改进离子源的技术将有助于提高离子束的质量和性能,从而在各种应用中发挥更大的作用,如材料改性、表面处理、质谱分析、离子植入等。
离子源
![离子源](https://img.taocdn.com/s3/m/e4c49c207375a417866f8ffa.png)
目前,气相质谱和液相质谱的联用已经越来越普及。
作为质谱仪中的一个重要组成部分—离子源有哪些种类以及各自不同的用途呢?首先对于气相质谱(GS/MS)来说,主要有电子轰击电离源(EI)、化学电离源(CI)和场致电离源(FI)及场解吸电离源(FD)。
EI是利用一定能量的电子与气相中的样品分子相互作用(轰击),使分子失去电子,电离成离子。
当分子离子具有的剩余能量大于其某些化学键的键能时,分子离子便发生碎裂,生成碎片离子。
其优点在于它是非选择性电离,只要样品能气化都能够离子化,且离子化效率高、灵敏度高;能够提供丰富飞结构信息,是化合物的指纹谱;有庞大的标准谱库供检索。
其缺点在于不适用于难挥发、热不稳定的样品,而且只能检测正离子,不检测负离子。
CI是指引入一定的反应气进入离子化室,反应气在具有一定能量的电子流的作用下电离或裂解,生成的离子和反应气分子进一步反应或和样品分子发生离子分子反应,通过质子交换使样品分子电离。
其优点在于可以通过控制反应,根据离子亲和力和电负性选择不用的反应试剂,用于不同化合物的选择性检测。
其缺点在于也不适用于难挥发和热不稳定样品,谱图重复性不如EI图谱,而且反应试剂容易形成较高的本底,影响检测限。
FI和FD是一种软电离方式,由一个电极和一组聚焦透镜组成,形成高达几千伏的强电场,使气态分子的电子被拉出而电离。
其优点在于几乎没有碎片离子,没有本底,图谱很干净。
缺点在于仅适用于扇形磁场质谱和飞行时间质谱仪,我们常见的四级杆质谱和离子肼质谱都不能配置FI和FD源,而且高压容易产生放电效应,操作也更难一些。
EI源是我们最常见的气质离子源。
对于液相质谱(LC/MS)来说,主要有大气压离子源(API)、快原子轰击源(FAB)和基质辅助激光解析电离源(MALDI)三种电离方式。
API主要给出分子量信息,一定条件下可以提供有限的信息结构,它又包括电喷雾电离(ESI)和大气压化学电离(APCI)。
ESI是指样品溶液从毛细管流出时,在电场及辅助气流的作用下喷成雾状的带电液滴,液滴中溶剂被蒸发,使液滴直径变小,发生“库伦爆炸”,把液滴炸碎,此过程不断重复,形成样品离子。
离子源.doc
![离子源.doc](https://img.taocdn.com/s3/m/573022cda48da0116c175f0e7cd184254b351b67.png)

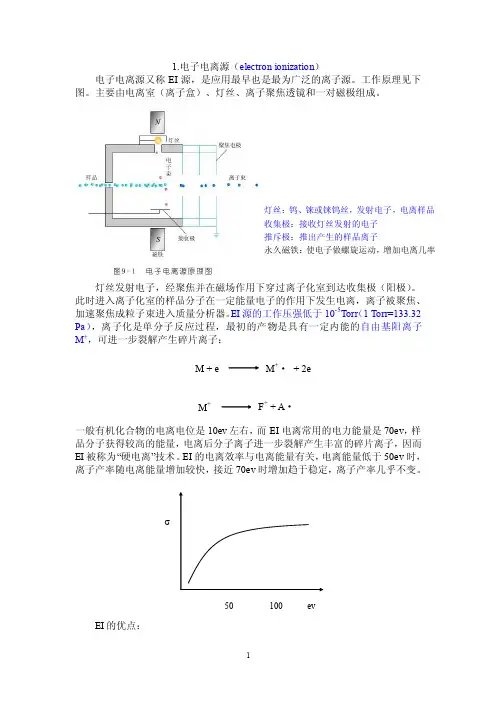

1.电子电离源(electron ionization )电子电离源又称EI 源,是应用最早也是最为广泛的离子源。
工作原理见下图。
主要由电离室(离子盒)、灯丝、离子聚焦透镜和一对磁极组成。
灯丝发射电子,经聚焦并在磁场作用下穿过离子化室到达收集极(阳极)。
此时进入离子化室的样品分子在一定能量电子的作用下发生电离,离子被聚焦、加速聚焦成粒子束进入质量分析器。
EI 源的工作压强低于10-5Torr (1 Torr=133.32 Pa ),离子化是单分子反应过程,最初的产物是具有一定内能的自由基阳离子M +,可进一步裂解产生碎片离子:一般有机化合物的电离电位是10ev 左右,而EI 电离常用的电力能量是70ev ,样品分子获得较高的能量,电离后分子离子进一步裂解产生丰富的碎片离子,因而EI 被称为“硬电离”技术。
EI 的电离效率与电离能量有关,电离能量低于50ev 时,离子产率随电离能量增加较快,接近70ev 时增加趋于稳定,离子产率几乎不变。
EI 的优点:灯丝:钨、铼或铼钨丝,发射电子,电离样品收集极:接收灯丝发射的电子推斥极:推出产生的样品离子永久磁铁:使电子做螺旋运动,增加电离几率(1)非选择性电离,只要样品能气化都能够离子化;(2)离子化效率高,灵敏度高;(3)EI 谱能够提供丰富的分子结构信息,是化合物的“指纹图谱”;(4)化合物在70 ev 的能量下电离,得到的谱图重现性好,目前,在该条件下已建立了多种物质的标准谱库。
EI 的缺点:(1) EI 不适用于难挥发、热不稳定的样品;(2) 在EI 方式下,某些化合物的分子离子不稳定,得不到分子量的信息,给谱图解析造成了困难;(3) EI 方式只能检测正离子,不能检测负离子。
2.化学电离源(chemical ionization )CI 较易控制的一种电离方式。
其结构与EI 源相似,也是由电离室(离子盒)、灯丝、离子聚焦透镜和一对磁极组成的。
主要区别是离子化室的气密性优于EI 源,以保证通过离子源的反应试剂有足够的压力(大于0.1 Torr ),而又能保证整个离子源的真空。
离子源工作原理
![离子源工作原理](https://img.taocdn.com/s3/m/25ba6743bfd5b9f3f90f76c66137ee06eff94eb2.png)
离子源工作原理
离子源是一种用于产生离子束的装置。
它的工作原理基于电离技术,通过电离原子或分子,将其转化为带正电荷的离子,并以束流形式输出。
离子源一般由以下几个主要部分组成:
1. 电离室:包含电离源和电离区域,用于电离原子或分子。
常用的电离技术包括电子轰击电离、化学离子化、光电离等。
2. 加速区域:用于加速已被电离的离子,使其达到所需的能量。
3. 准直系统:对离子束进行准直和聚焦,以保证束流的稳定性、一致性和空间分辨率。
4. 检测系统:用于检测和分析离子束的性质和特性,例如质量和能量分析器。
离子源的工作原理如下:
1. 电离:通过电离室中的电离技术,将原子或分子中的电子移除,使其转化为带正电荷的离子。
这些离子可以是单原子离子,也可以是多原子离子。
2. 加速:已经被电离的离子进入加速区域,受到加速电场的作用,获得一定的动能。
加速会使离子束的速度和能量增加。
3. 准直和聚焦:离子束经过准直系统,通过调节准直器、聚焦器等光学元件,使离子束的方向、形状和聚焦程度达到要求。
这样可以确保离子束可以精确地聚焦到需要的目标区域上。
4. 检测和分析:离子束通过检测系统,例如质量分析器,可以对离子束的质量、能量、强度等进行检测和分析。
这些参数可以用于确定离子束的性质和特性,以及对样品进行分析和表征。
离子源的工作原理可以根据不同的电离技术、离子源结构和应用领域的需求而有所差异。
离子源在科学研究、材料表征、医学影像等领域具有广泛的应用。
离子源工作原理
![离子源工作原理](https://img.taocdn.com/s3/m/319a6d604a73f242336c1eb91a37f111f0850d7e.png)
离子源工作原理引言概述:离子源是一种用于产生离子束的装置,广泛应用于质谱仪、离子注入器等领域。
离子源的工作原理是通过电离原子或分子,将其转化为带电的离子,并加速形成离子束。
本文将从离子源的工作原理、离子产生、离子加速、束流控制和离子检测等五个大点进行详细阐述。
正文内容:一、离子源的工作原理1.1 离子源的基本原理离子源的基本原理是通过电离技术将中性原子或分子转化为带电离子。
这一过程可以通过不同的方式实现,如电子轰击电离、化学电离、光电离等。
1.2 离子源的电离方法离子源常用的电离方法包括电子轰击电离、化学电离和光电离。
其中,电子轰击电离是最常用的方法,通过加速高能电子与气体分子碰撞,使其电离产生正离子和自由电子。
二、离子的产生2.1 电子轰击电离电子轰击电离是离子源中最常用的电离方法。
在电子轰击电离过程中,高能电子与气体分子发生碰撞,将其电离产生离子和自由电子。
2.2 化学电离化学电离是通过化学反应将分子转化为离子。
常见的化学电离方法包括化学反应、化学气相离子化等。
2.3 光电离光电离是利用光子与原子或分子相互作用,将其电离产生离子。
常见的光电离方法包括激光电离、紫外光电离等。
三、离子的加速3.1 电场加速离子源中常使用电场加速离子。
通过施加电场,使离子获得动能,并加速形成离子束。
电场加速可以采用直流电场、交流电场或射频电场等方式。
3.2 磁场加速磁场加速是离子源中常用的加速方法之一。
通过施加磁场,使离子受到洛伦兹力的作用,获得动能并加速。
四、束流控制4.1 离子束的聚焦离子束的聚焦是离子源中的重要环节。
通过施加适当的聚焦电场或磁场,使离子束保持一定的直径和形状,以便更好地进行后续的加工和分析。
4.2 离子束的偏转离子束的偏转是为了将离子束引导到所需的位置。
通过施加适当的偏转电场或磁场,使离子束按照预定的路径进行偏转。
4.3 离子束的调制离子束的调制是为了控制离子束的强度和频率。
通过调节离子源中的参数,如电压、频率等,可以实现对离子束的调制。
离子源介绍
![离子源介绍](https://img.taocdn.com/s3/m/8f56bfa40242a8956bece4dc.png)
离子源介绍2.1 离子源概述离子源是通过中性原子或分子电离,然后将它们引出并形成离子束流的装置。
它是各种类型的离子加速器、质谱仪、离子推进器、离子束加工设备等仪器中不可缺少的关键部件。
离子源一般分为气体型离子源和固体型离子源。
2.1.1 结构与组成一般离子源的结构如图1.1所示,基本工作原理为:热发射或场致发射的电子在放电室里面被加速,被加速的电子撞击气体分子使之离解、电离,形成等离子体,由引出系统从等离子体中引出离子束。
图2.1 离子源的一般结构2.1.2 离解、电离及复合过程解离是指分子在载能电子的作用下离解成原子;电离是指分子或原子在载能电子的作用下电离形成离子。
我们以氢为例给出一个典型的离解和电离方程:1H + e (离解过程)2H2 + e → 21H + e → H++ 2e (电离过程)++ 2e(分子离子)2H2 + e → H22H+ + e → 2H++ 3e (原子离子)第1页复合过程是指离子捕获电子形成中性原子或分子的过程。
离解、电离及复合是一动态过程,当电离过程与复合过程达到动态平衡,放电就达到了平衡,稳定的等离子体就形成了。
2.1.3 等离子体的密度等离子体的密度是离子源的重要参数。
等离子体的密度越高,引出的离子束流就越强,离子源的性能就越好。
提高等离子体密度的方法,一般是在放电室中加一轴向磁场,其主要作用为:a)使电子做螺旋运动,提高电子与原子的碰撞次数,提高电离几率。
b)使离子受到径向的约束力,减少与放电室内壁碰撞而复合的几率。
2.1.4 离子源引出系统和聚焦系统气体放电,电子与原子、分子的碰撞,用离子轰击阴极材料以及表面电离过程都能够产生离子,然后通过引出系统形成离子束。
离子源的引出系统是离子源的重要结构。
聚焦系统用于调节离子束的发射度、能散度和线性度等等,离子束的各项指标都与引出系统和聚焦系统密切相关。
2.2 离子源的种类根据使用条件和用途的不同,离子源的类型有很多。
离子源
![离子源](https://img.taocdn.com/s3/m/8988ee31eef9aef8941ea76e58fafab069dc44a7.png)
应用介绍
应用介绍
ion beam
以近似一致的速度沿几乎同一方向运动的一群离子。
离子源是用以获得离子束的装置。我们知道,在各类离子源中,用得最多的是等离子体离子源,即用电场将 离子从一团等离子体中引出来。这类离子源的主要参数由等离子体的密度、温度和引出系统的质量决定。属于这 类离子源的有:潘宁放电型离子源射频离子源、微波离子源、双等离子体源、富立曼离子源等。另一类使用较多的 离子源是电子碰撞型离子源,主要用于各种质谱仪器中。此外,离子源还有表面电离源、光致电离离子源、液态 金属离子源等类型。
从高频离子源中引出离子可有两种方式。一种是在放电管顶端插入一根钨丝作为正极,在放电管尾端装一带 孔负电极,并把该孔做成管形,从中引出离子流。另一种方式是把正极做成帽形,装在引出电极附近,而放电区 则在它的另一侧。不管采用哪种引出方式,金属电极都要用石英或玻璃包起来,以减少离子在金属表面的复合。
在高频放电区域中加有恒定磁场时,由于共振现象可提高放电区域中的离子浓度。有时,还在引出区域加非 均匀磁场来改善引出。
主要参数
主要参数
①离子束流强 即能够获得的有用离子束的等效电流强度,用电流单位A或mA表示。 ②有用离子百分比 离子源即有用离子束占总离子束的百分比。一般来说,离子源给出的总离子束包括单电荷离子、多电荷离子、 各种分子离子和杂质元素离子等的离子束。 ③能散度 由于离子的热运动和引出地点的不同,使得离子源给出的离子束的能量对要求的单一能量有一定离散,一般 希望能散度尽量小,在高精度的离子束应用中尤其是这样。 ④束的聚焦性能 以离子束的截面和张角表示。聚焦不好的离子束在传输过程中会使离子大量丢失。获得良好聚焦特性的离子 束的最终障碍是束中离子之间的静电排斥力,为了克服这一障碍,应尽早使离子获得较高能量。 ⑤离子源的效率
离子源工作原理
![离子源工作原理](https://img.taocdn.com/s3/m/c3b34a64bf23482fb4daa58da0116c175f0e1ef8.png)
离子源工作原理离子源是一种用于产生离子束的装置,广泛应用于物理、化学、材料科学等领域。
离子源的工作原理涉及离子的产生、加速和聚焦等过程。
下面将详细介绍离子源的工作原理。
1. 离子的产生离子源通常通过电离的方式产生离子。
常见的电离方式包括电子轰击电离、化学电离和热电离等。
其中,电子轰击电离是最常用的方式。
离子源内部通常包含一个电子枪,通过加热阴极产生电子,然后使用高压电场将电子加速,并轰击到气体分子上,使其电离成离子。
产生的离子会被加速器加速并形成离子束。
2. 离子的加速离子源中的加速器主要用于加速离子束,使其具有一定的能量。
加速器通常由电场和磁场构成。
其中,电场加速器是最常见的一种。
电场加速器通过施加电场使离子受到加速,并增加其动能。
加速器的加速电压可以通过调节电场强度来控制离子束的能量。
离子的能量决定了其在实验中的穿透能力和反应性能。
3. 离子的聚焦离子源中的聚焦系统主要用于将离子束聚焦到较小的尺寸,以便在实验中进行精确的照射或反应。
聚焦系统通常由磁场和电场构成。
磁场聚焦器通过施加磁场使离子受到磁力的作用,从而使离子束聚焦。
电场聚焦器则通过施加电场使离子受到电力的作用,实现离子束的聚焦。
聚焦系统的设计和调节对于获得高质量的离子束至关重要。
4. 离子束的控制和调节离子源中还包括一些控制和调节系统,用于控制离子束的强度、能量、流强等参数。
这些系统通常包括束流诊断装置、束流控制器、能量选择器等。
束流诊断装置用于测量离子束的强度、能量分布、发散度等参数,以便进行实验参数的调节和优化。
束流控制器用于控制离子束的强度和流强,以满足实验需求。
能量选择器用于选择所需能量的离子束,以适应不同实验的需要。
总结:离子源的工作原理主要包括离子的产生、加速和聚焦等过程。
离子源通过电离的方式产生离子,并通过加速器增加离子的能量。
聚焦系统将离子束聚焦到较小的尺寸,以便在实验中进行精确的照射或反应。
离子束的强度、能量和流强等参数可以通过控制和调节系统进行控制。
离子源介绍
![离子源介绍](https://img.taocdn.com/s3/m/83ddd2006c85ec3a87c2c5ff.png)
离子源★★★→电子轰击源(EI)离子源的作用是使样品电离为离子,离子源的种类比较多,这里介绍几种常用的。
这是应用最普遍、发展最成熟的一种电离方法。
电子轰击源对样品进行离子化的过程是这样的:首先,将样品气化后送入电离室(要使固体和液体样品气化,采用的是在较短时间内加热到一定的温度的方法)。
然后,在维持较高的真空度(1.3×10Pa)和温度的电离室中,从阴极发射的电子束被加速到一定能量,飞向样品分子。
如果电子的能量大于分子的电离能,分子将失去电子而发生电离(M+e─→M+2e);如果电子的能量大于分子的电离能,则可以打断分子中的化学键,而产生各种各样的碎片。
☆优点:①易于实现,所得质谱图的再现性好。
②含有较多的碎片离子信息,对于推测结构很有帮助。
以后将要讲到的质谱解析就是基于EI产生的质谱图。
☆缺点:当样品分子稳定性不高时,分子离子峰的强度弱,甚至没有分子离子峰。
当样品不能气化或遇热分解时,则更看不见分子离子峰。
离子源★★★→化学电离源(CI)离子源的作用是使样品电离为离子,离子源的种类比较多,这里介绍几种常用的。
化学电离源的基本结构与电子轰击源相似。
使用时,往离子源中送入反应气和气化的样品,由于反应气分子与样品分子相比是比较多的,所以反应气先被轰击电子电离成离子,然后反应气离子和样品分子发生反应,产生样品离子。
以甲烷反应气为例,部分反应为: CH + e ─→ CH + 2e CH + CH ─→ CH + CH CH + M ─→ CH + MH因此,质谱图上将看到样品的准分子离子峰MH。
化学电离源常用的反应气有CH、N、He、NH。
☆ CI谱的特点:①准分子离子峰的强度高,便于由它推算分子量。
其原因有两点:一是化学电离产生的准分子离子的过剩的能量低,不易再断裂;二是化学电离产生的准分子离子是偶电子离子,较电子轰击产生的分子离子(其为奇电子离子)稳定。
②碎片离子峰少,强度低。
可见,CI谱和EI谱构成较好的互补关系。
离子源工作原理
![离子源工作原理](https://img.taocdn.com/s3/m/5b9daf3a03768e9951e79b89680203d8ce2f6a8b.png)
离子源工作原理引言概述:离子源是在质谱仪中起关键作用的装置,它能够将样品中的分子转化为离子,以便进行质谱分析。
离子源的工作原理涉及多个方面,包括离子化过程、离子传输和离子检测等。
本文将详细介绍离子源的工作原理。
一、离子化过程1.1 电离方法离子源中常用的电离方法有电子轰击电离(EI)和化学电离(CI)等。
EI是最常用的电离方法之一,它通过高能电子与样品分子碰撞,将分子转化为正离子和电子。
CI则是通过化学反应将分子转化为离子,常用的方法有化学电离反应和化学电离质谱(CID)等。
1.2 离子源结构离子源通常由离子化室、离子传输区和离子检测器等组成。
离子化室是离子源中进行电离的区域,其中包含电离源和样品进样口。
离子传输区负责将离子从离子化室传输到质谱仪的分析区域。
离子检测器则用于检测离子的信号并进行质谱分析。
1.3 离子化效率离子化效率是指在离子源中将样品分子转化为离子的效率。
离子化效率受多种因素影响,包括电离方法、离子源温度和离子源设计等。
提高离子化效率可以增强质谱信号强度,提高质谱仪的灵敏度。
二、离子传输2.1 离子传输过程离子传输是指将离子从离子源传输到质谱仪的分析区域的过程。
离子传输过程中需要克服空气阻力、电场效应和离子间碰撞等因素的影响。
通常,离子传输过程中会使用离子导向器和离子透镜等装置来控制离子的传输。
2.2 离子传输效率离子传输效率是指离子在传输过程中的损失情况。
离子传输效率受离子源设计、离子传输区的温度和压力等因素的影响。
提高离子传输效率可以增强质谱仪的分析灵敏度和准确性。
2.3 离子传输的优化为了提高离子传输效率,可以采取一些优化措施,如调整离子源温度和压力、优化离子导向器和离子透镜的设计等。
此外,使用合适的离子传输气体和调节离子传输区的电场也可以改善离子传输效率。
三、离子检测3.1 离子检测方法离子检测是质谱仪中的关键步骤,常用的离子检测方法包括正离子检测和负离子检测。
正离子检测是指检测正离子信号,常用的检测器有离子多极质谱仪(IMS)和时间飞行质谱仪(TOF)等。
离子源工作原理
![离子源工作原理](https://img.taocdn.com/s3/m/75cf4fd1112de2bd960590c69ec3d5bbfc0ada66.png)
离子源工作原理离子源是一种用于产生离子束的设备,广泛应用于物理学、化学、材料科学等领域的研究和应用中。
离子源的工作原理是将气体或固体样品转化为离子,并将其加速形成离子束。
下面将详细介绍离子源的工作原理及其主要组成部分。
一、离子源的工作原理离子源的工作原理主要包括离子产生、离子选择和离子加速三个过程。
1. 离子产生:离子源中的离子产生器负责将气体或固体样品转化为离子。
常用的离子产生器有电离源、场致发射源和化学离子源等。
其中,电离源是最常见和常用的离子产生器,它通过电离气体分子或固体样品分子来产生离子。
电离源通常由离子源加热器、电离室和离子提取系统等组成。
2. 离子选择:离子选择器用于选择特定质量/电荷比的离子。
常用的离子选择器有磁扇形质量分析器、四极质量分析器和飞行时间质量分析器等。
这些离子选择器利用离子在磁场或电场中受力的差异,将不同质量/电荷比的离子分离出来。
3. 离子加速:离子加速器用于加速离子,形成高能离子束。
离子加速器通常由加速电极、加速电压源和聚焦系统等组成。
加速电极施加高电压,使离子获得足够的动能,从而形成高能离子束。
二、离子源的主要组成部分离子源通常由以下几个主要组成部分构成:1. 离子产生器:离子产生器负责将气体或固体样品转化为离子。
常见的离子产生器包括电离源、场致发射源和化学离子源等。
其中,电离源是最常用的离子产生器,它通过电离气体分子或固体样品分子来产生离子。
2. 离子选择器:离子选择器用于选择特定质量/电荷比的离子。
常见的离子选择器有磁扇形质量分析器、四极质量分析器和飞行时间质量分析器等。
离子选择器利用离子在磁场或电场中受力的差异,将不同质量/电荷比的离子分离出来。
3. 离子加速器:离子加速器用于加速离子,形成高能离子束。
离子加速器通常由加速电极、加速电压源和聚焦系统等组成。
加速电极施加高电压,使离子获得足够的动能,从而形成高能离子束。
4. 离子束探测器:离子束探测器用于检测和测量离子束的性质和强度。
离子源工作原理
![离子源工作原理](https://img.taocdn.com/s3/m/4089ac269a6648d7c1c708a1284ac850ad0204cd.png)
离子源工作原理离子源是一种用于产生离子束的装置,广泛应用于物理、化学、材料科学等领域的研究和实验中。
离子源的工作原理主要包括离子产生、离子加速和离子束聚焦三个步骤。
1. 离子产生离子源的第一步是产生离子。
常见的离子产生方法有热电子发射、电离和化学反应等。
其中,热电子发射是最常用的方法之一。
在热电子发射过程中,离子源中的阴极受到加热,产生高能电子。
这些电子经过加速后,撞击离子源中的原子或者份子,将其电离成离子。
此外,电离和化学反应也可以用于产生离子。
2. 离子加速离子源的第二步是加速离子。
在离子产生后,离子源通过电场或者磁场对离子进行加速。
电场加速器是最常见的加速方式之一。
在电场加速器中,离子源中的离子被加速电场加速,提高其能量。
磁场加速器则是通过磁场来改变离子的运动轨迹,从而实现加速效果。
3. 离子束聚焦离子源的第三步是将加速后的离子束聚焦。
离子束聚焦是为了将离子束的能量和流强集中到一个小的区域内,以便进行后续的实验或者应用。
常见的聚焦方法包括磁透镜聚焦和电透镜聚焦。
磁透镜聚焦通过磁场对离子束进行聚焦,而电透镜聚焦则是通过电场来实现。
聚焦后的离子束可以用于表面分析、材料改性、离子注入等实验和应用中。
总结:离子源的工作原理包括离子产生、离子加速和离子束聚焦三个步骤。
离子源通过热电子发射、电离和化学反应等方法产生离子,然后通过电场或者磁场对离子进行加速,最后通过磁透镜或者电透镜对离子束进行聚焦。
离子源的工作原理对于研究和实验中的物理、化学、材料科学等领域具有重要意义,为科学研究和技术应用提供了有力的工具。
离子源工作原理
![离子源工作原理](https://img.taocdn.com/s3/m/35fbfa430640be1e650e52ea551810a6f424c86d.png)
离子源工作原理离子源是一种用于产生离子束的装置,广泛应用于物理、化学、材料科学等领域。
它是将中性原子或分子转化为带电粒子(离子)的装置,通过控制离子束的性质和能量,可以实现对材料表面的改性、薄膜沉积、离子注入等多种应用。
离子源的工作原理可以分为三个主要步骤:产生、加速和聚焦。
1. 产生离子离子源中最常用的产生离子的方法是电离。
电离可以通过不同的方式实现,例如电子轰击电离、化学电离、表面电离等。
其中,电子轰击电离是最常用的方法。
在这种方法中,通过加热阴极,产生电子,并通过加速电场将电子加速到阴极表面。
当高能电子撞击阴极表面时,会将阴极上的原子或分子电离,形成带电粒子(离子)。
2. 离子加速产生的离子会被引入到离子源中的加速区域。
在加速区域,离子会经过一系列的电场加速,使其获得足够的能量。
加速区域中的电场可以通过引入直流电压或射频电场来实现。
这些电场会对离子施加力,使其加速。
3. 离子聚焦加速后的离子束会进入到离子源的聚焦区域。
在聚焦区域,通过引入磁场或电场来调节离子束的传输性质,使其达到所需的聚焦效果。
聚焦区域的磁场或电场可以通过调节磁铁或电极的位置和形状来实现。
离子源的工作原理可以根据不同的离子源类型和应用需求而有所不同。
例如,离子源可以分为热离子源和非热离子源。
热离子源通过加热阴极使其产生电子,非热离子源则通过其他方式产生电子。
此外,离子源还可以根据离子束的能量、形状和强度进行调节,以满足不同的实验需求。
总结起来,离子源的工作原理包括离子的产生、加速和聚焦三个主要步骤。
通过控制这些步骤中的参数和条件,可以实现对离子束的精确控制,从而实现对材料的表面改性、薄膜沉积、离子注入等应用。
离子源的工作原理是物理、化学、材料科学等领域研究和应用的基础。
离子源工作原理
![离子源工作原理](https://img.taocdn.com/s3/m/ec4ffbc4a1116c175f0e7cd184254b35eefd1a8f.png)
离子源工作原理引言概述:离子源是一种关键的科学仪器,广泛应用于质谱仪、离子注入器等领域。
它能够产生高纯度的离子束,为科学研究和工业应用提供了重要的支持。
本文将详细介绍离子源的工作原理,包括离子产生、离子加速、离子分离和离子探测四个方面。
一、离子产生1.1 热电子发射:离子源中的热阴极通过加热产生高能电子,这些电子经过加速后撞击气体分子,使其电离形成离子。
1.2 光电子发射:利用光电效应,通过激光照射材料表面,使其发射出电子,进而形成离子。
1.3 化学离子化:将气体分子引入离子源中,通过化学反应使其电离形成离子。
二、离子加速2.1 电场加速:离子源中的电场通过加速电压,使离子获得动能,进一步加速。
2.2 磁场加速:离子源中的磁场通过磁场梯度,对离子施加力,使其加速。
2.3 引导电极加速:在离子源中设置引导电极,通过改变电极电势,控制离子的加速程度。
三、离子分离3.1 质量分析:离子源中的离子经过质谱仪等设备的分析,根据离子质量-电荷比的差异,将离子分离出来。
3.2 时间分析:通过改变离子源中的电势和磁场,使离子具有不同的速度,再通过时间分析器对其进行分离。
3.3 能量分析:离子源中的离子通过电场和磁场的作用,具有不同的能量,通过能量分析器对其进行分离。
四、离子探测4.1 离子倍增器:离子源中的离子经过离子倍增器的作用,增加离子的数量,提高探测灵敏度。
4.2 离子探测器:离子源中的离子进入离子探测器,通过电子的转移和放大,产生电流信号,进而进行离子的检测。
4.3 能谱分析:通过离子探测器对离子的能量进行测量,得到离子的能谱信息,用于进一步分析和研究。
总结:离子源作为一种重要的科学仪器,其工作原理涉及离子产生、离子加速、离子分离和离子探测等方面。
通过热电子发射、光电子发射和化学离子化等方法,离子得以产生;通过电场加速、磁场加速和引导电极加速等手段,离子获得动能;通过质量分析、时间分析和能量分析等技术,离子得以分离;通过离子倍增器、离子探测器和能谱分析等手段,离子得以探测。
离子源的种类和原理
![离子源的种类和原理](https://img.taocdn.com/s3/m/445da063492fb4daa58da0116c175f0e7cd11916.png)
离子源的种类和原理离子源是一种重要的实验设备,广泛应用于物理、化学、生物等领域的研究中。
离子源的种类和原理多种多样,本文将分别介绍几种常见的离子源及其工作原理。
一、电子轰击离子源电子轰击离子源是一种常见的离子源,主要用于产生正离子。
其原理是利用高能电子轰击气体分子或固体样品,使其发生电离,从而产生离子。
离子源内部通常包含一个电子枪,用于产生高能电子。
电子经过加速后,轰击样品,使样品中的原子或分子电离,生成离子。
这些离子随后被加速器加速并聚焦,最终形成离子束。
二、电喷雾离子源电喷雾离子源是一种常用于质谱仪的离子源。
其原理是利用电场作用下的溶液喷雾,将溶液中的分子电离,并产生离子。
在电喷雾离子源中,溶液首先被喷雾器喷出,形成微小液滴。
接着,在电场的作用下,液滴内部的溶质分子被电离,形成离子。
离子随后被引入质谱仪中进行质谱分析。
三、激光脱附离子源激光脱附离子源是一种利用激光辐照样品产生离子的离子源。
其原理是利用激光的高能量激发样品表面,使表面分子发生解离或电离,从而产生离子。
激光脱附离子源适用于固体样品的离子化,可以用于表面分析、质谱分析等领域。
四、电流扰动离子源电流扰动离子源是一种利用电流扰动产生离子的离子源。
其原理是通过改变电流分布,使其形成不均匀的电流密度分布,从而产生电流扰动。
电流扰动作用下,离子从电流中抽离,形成离子束。
电流扰动离子源适用于离子注入、等离子体物理等领域的研究。
五、热电子离子源热电子离子源是一种利用热电子产生离子的离子源。
其原理是利用热电子的高能量,轰击样品中的原子或分子,使其电离。
离子源内部通常包含一个热电子发射器,用于产生高能热电子。
热电子经过加速后,轰击样品,使样品中的原子或分子电离,生成离子。
这些离子随后被加速器加速并聚焦,最终形成离子束。
离子源是一种重要的实验设备,主要用于产生离子。
常见的离子源包括电子轰击离子源、电喷雾离子源、激光脱附离子源、电流扰动离子源和热电子离子源等。
解析离子源的名词解释
![解析离子源的名词解释](https://img.taocdn.com/s3/m/9727e1a59a89680203d8ce2f0066f5335b816751.png)
解析离子源的名词解释离子源是一种用来产生离子束的设备。
离子源在物理、化学、材料科学等领域中发挥着重要的作用。
它们被广泛应用于离子束刻蚀、离子注入、质谱分析等实验和工程应用中。
在离子源的工作原理和性能特点方面,有很多值得深入解析的内容。
首先,离子源的工作原理,可以从两个角度加以解释。
一是从离子的产生角度,离子源通常通过将原子或分子气体电离来产生离子束。
这个过程中,通常会引入一个或多个电离技术,如电子轰击电离、化学电离等。
二是从离子束的加速和聚焦角度解释,离子源通常包括加速电极和聚焦系统,可以运用电场和磁场来实现离子束加速和聚焦,从而获得高能量和高强度的离子束。
离子源的性能特点也是了解离子源的重要方面。
首先是离子源的离子产量。
离子源的离子产量决定了离子束的强度和功率。
通常,离子源的离子产量与离子产生机制、工作参数等有关。
例如,通过增加电子轰击电离的电子能量、气体压力和温度等,可以提高离子源的离子产量。
其次是离子源的能量分散度。
离子源的能量分散度决定了离子束的能量分辨能力。
高能量分散度意味着离子束中能量的差异很大,低能量分散度则表示离子束中的能量差异较小。
一般来说,能量分散度低的离子源更适合用于一些要求精确能量控制的应用,如离子注入。
此外,离子源的束斑尺寸、束斑形状等也是决定离子束性能的重要因素。
离子源的发展和应用可以追溯到20世纪初。
最早的离子源是通过热力学反应产生离子束的。
随着科学技术的发展,离子源也不断进行着创新和改进。
例如,冷离子源的出现在离子束研究中引起了广泛的关注。
冷离子源可以通过非热力学手段,如激光冷却、冷却陷阱等,将离子冷却到接近绝对零度的温度,从而获得低能量、高亮度的离子束。
冷离子源的应用涉及到原子物理、量子光学等领域。
除此之外,离子源在材料科学中的应用也是令人瞩目的。
例如,离子束刻蚀技术在微电子制造中得到了广泛应用,可以实现微米甚至纳米级的精确加工。
离子注入技术则被用于半导体材料的掺杂和修饰,以改变其电学、光学等性质。
离子源的工作原理与作用
![离子源的工作原理与作用](https://img.taocdn.com/s3/m/18f32656a88271fe910ef12d2af90242a995ab69.png)
离子源的工作原理与作用一、离子源的定义和分类1.1 定义离子源是指能够产生离子束的设备或装置,它是离子束技术的关键组成部分。
1.2 分类离子源根据工作原理的不同,可以分为以下几类:1.热离子源:通过加热物质来产生离子束,如热阴极离子源和热阳极离子源。
2.电离源:通过电离过程产生离子束,如电子轰击电离源和化学电离源。
3.离子化源:通过气体放电等方式将中性粒子转化为离子束,如电喷雾离子源和电火花离子源。
4.加速器源:利用离子加速器将中性粒子加速并转化为离子束。
二、热离子源的工作原理与作用2.1 热阴极离子源热阴极离子源是利用阴极加热产生的热电子来电离气体分子从而产生离子束的一种离子源。
2.1.1 工作原理热阴极离子源的工作原理如下:1.阳极通电:在离子源中,阳极通电产生电场,用于加速离子束。
2.阴极加热:阴极加热产生高温,使阴极表面的材料发射热电子。
3.热电子发射:高温下,阴极表面的材料发射热电子,这些热电子被电场加速后,与气体分子发生碰撞,将其电离。
4.离子加速:被电离的气体分子在电场的作用下被加速形成离子束。
2.1.2 作用热阴极离子源的作用主要体现在以下几个方面:1.表面处理:离子束可以用于表面清洗、去除杂质、改变材料表面性质等,常用于材料表面处理和制造工艺中。
2.材料分析:离子束可以用于表面成分分析、材料结构分析等,常用于材料科学和表面分析领域。
3.离子植入:离子束可以用于离子植入技术,改变材料的物理、化学性质,常用于半导体器件制造和材料改性等领域。
2.2 热阳极离子源热阳极离子源是利用阳极加热产生的热电子来电离气体分子从而产生离子束的一种离子源。
2.2.1 工作原理热阳极离子源的工作原理如下:1.阳极通电:在离子源中,阳极通电产生电场,用于加速离子束。
2.阳极加热:阳极加热产生高温,使阳极表面的材料发射热电子。
3.热电子发射:高温下,阳极表面的材料发射热电子,这些热电子被电场加速后,与气体分子发生碰撞,将其电离。
