ZigBee协议

2017-2018学年上学期七年级语文期末复习卷（18）及答案.doc2017—2018学年上学期期末复习卷（18）七年级语文注意事项：1．本试卷共6页，共120分。

考试时间为120分钟。

考生答题全部答在答题卡上，答在本试卷上无效。

2．请认真核对监考教师在答题卡上所粘贴条形码的姓名、考试证号是否与本人相符合，再将自己的姓名、准考证号用0.5毫米黑色墨水签字笔填写在答题卡及本试卷上。

3．答选择题必须用2B铅笔将答题卡上对应的答案标号涂黑。

如需改动，请用橡皮擦干净后，再选涂其他答案。

答非选择题必须用0.5毫米黑色墨水签字笔写在答题卡的指定位置，在其他位置答题一律无效。

一、（15分）1．下列各组词语中，加点字的读音全都正确的一项是（）（3分）A．黄晕静谧绽开淅淅沥沥B．莅临恍惚抖擞各得其所C．憔悴萧瑟粗犷絮絮叨叨D．确凿酝酿棱镜咄咄逼人2．下列词语中没有错别字的一项是（）（3分）A．干涩懒惰拈轻怕重不求甚解B．诅咒殉职喜出旺外为罪潜逃C．澄青和蔼废寝忘室美不胜收D．琢磨祷告刨根闻底人声鼎费3．下面句中加点的词语使用不恰当的一项是（）（3分）A．这个扫街的老妈妈的劳动也许是微不足道的，但又是不可缺少的。

B．面对突如其来的重大灾害，我们只有万众一心，才能夺取全面胜利。

C．入夜，亮化扩建后的西华路华灯齐放，流光溢彩。

D．有些人凭空想了许多念头，络绎不绝地说了许多空话，可是从来没认真做过一件事。

4．下列句子中没有语病的一项是（）（3分）A．是否能学以致用，是一个人在事业上取得成功的前提。

B．通过“学会感恩”主题班会，使我受到了很大的触动。

C．为了避免道路拥堵，各地纷纷出台交通管理新措施。

zigbee协议规范

zigbee协议规范ZigBee是一种低功耗、低成本、无线网络通信协议，旨在为物联网设备提供高效的通信方式。

它基于IEEE 802.15.4标准，并使用了一套自己的通信协议规范。

本文将介绍ZigBee协议规范的主要内容及其在物联网领域的应用。

一、ZigBee协议框架ZigBee协议规范采用分层架构，包括应用层、网络层、MAC层和物理层。

应用层负责定义设备之间的应用通信协议，网络层处理设备之间的路由和组网，MAC层管理设备之间的访问和数据传输，物理层负责无线信号的调制和解调。

二、ZigBee网络拓扑结构ZigBee支持多种网络拓扑结构，包括星型、网状、集群树型等。

星型拓扑结构是最简单的，以一个协调器为中心，与多个终端设备直接通信。

网状拓扑结构允许多个设备之间进行直接通信，具有自组织和自修复的能力。

集群树型拓扑结构是一种分层的网络结构，能够实现更高效的数据传输和路由选择。

三、ZigBee通信协议ZigBee协议规范定义了一组通信协议，包括应用层协议、网络层协议、MAC层协议和物理层协议。

其中，应用层协议提供了设备之间的应用通信接口，可根据不同的应用需求进行自定义；网络层协议负责路由选择和组网管理，实现了多跳传输和自动路由；MAC层协议管理设备之间的通信时间和频率，以实现低功耗和高效通信；物理层协议定义了无线信号的调制和解调方式，包括频率、带宽和调制类型等。

四、ZigBee应用领域ZigBee协议规范广泛应用于物联网领域，包括家庭自动化、智能城市、工业控制和农业监测等。

在家庭自动化中，ZigBee可以连接家庭中的各种设备，如灯光、门窗、温度传感器等，实现智能化的控制和管理。

在智能城市中，ZigBee可以应用于智能交通、环境监测和智能能源管理等领域，提高城市的管理效率和生活质量。

在工业控制中，ZigBee可以实现设备之间的无线通信和监测，提高生产效率和安全性。

在农业监测中，ZigBee可以应用于土壤湿度、气象信息等数据的采集和传输，为农业生产提供便利。

ZigBee-协议架构上课讲义

Z i g B e e-协议架构根据应用和市场需要定义了ZigBee 协议的分层架构，其协议的体系结构如图1 所示，其中物理层（physical layer，PHY）和媒介访问控制层（medium access control sub-layer,MAC）是由IEEE802.15.4-2003 标准定义的，在这个底层协议的基础上ZigBee 联盟定义了网络层（network layer,PHY）和应用层（application layer,APL）架构.图1 zigbee协议栈体系结构物理层规范物理层定义了它与MAC 层之间的两个接口：数据服务接口PD-SAP 和管理服务接口PLME-SAP，其中PD-SAP 接口还为物理层提供了相应的数据服务，负责从无线物理信道上收发数据，而PLME-SAP 接口同时为物理层提供相应的管理服务，用于维护一个由物理层相关数据组成的数据库。

物理层负责数据的调制、发送和接收、空闲信道评估（clear channel assessment,CCA）信道能量的监测（energy detect,ED）和链接质量指示（link quality indication，LQI）等。

物理层帧结构由同步头、物理层帧头和物理层有效载荷三部分组成，如表1 所示。

同步头又包括32bit 的前同步码和8bit 的帧定界符，前同步码用来为数据收发提供码元或数据符号的同步；帧界定符用来标识同步域的结束及数据的开始。

物理层帧头包括7bit 的帧长度和1bit 的预留位，帧长度定义了物理层净荷的字节数。

物理层有效载荷就是MAC层的帧内容。

表一物理层帧格式媒体接入控制层规范MAC 层定义了它与网络层之间的接口，包括提供给网络层的数据服务接口MLDE-SAP 和管理服务接口MLME-SAP，同时提供了MAC 层数据服务和MAC 层管理服务。

MAC层数据服务主要实现数据帧的传输；MAC 层管理服务主要负责媒介访问控制、差错控制等。

ZigBee协议架构

ZigBee协议架构ZigBee协议是一种低功耗、近距离无线通信协议，主要应用在无线传感器网络（WSN）中。

它是由ZigBee联盟（ZigBee Alliance）所定义和推广的，旨在为物联网设备之间的通信提供一个标准化的解决方案。

本文将介绍ZigBee协议的架构和其主要组件，以及在物联网应用中的应用场景。

一、ZigBee协议架构概述ZigBee协议采用了分层的架构，以便于各个组件的模块化和扩展性。

ZigBee协议架构一般可分为两个主要层次：应用层和网络层。

下面将详细介绍每个层次的主要组件和功能。

1. 应用层应用层是ZigBee协议栈的顶层，负责实现各种应用的功能。

它可以与不同类型的传感器和执行器进行通信，并执行各种任务，如数据采集、控制和管理等。

应用层使用ZigBee Cluster Library（ZCL）定义了一系列的应用框架和应用集群，以便开发人员可以方便地构建自己的应用。

2. 网络层网络层是ZigBee协议栈的中间层，负责实现节点之间的通信和路由功能。

它使用ZigBee网络堆栈协议（ZigBee Network Stack Protocol）来处理数据包的发送和接收，以及路由选择和网络管理等功能。

网络层的核心组件包括ZigBee协调器（ZigBee Coordinator）、路由器（Router）和终端设备（End Device）。

二、ZigBee协议架构组件1. ZigBee协调器ZigBee协调器是在ZigBee网络中的关键组件，它负责启动和管理整个网络，以及分配网络地址和加密密钥等。

协调器可以与多个路由器和终端设备建立连接，并通过网络层协议进行数据传输和路由选择。

此外，协调器还负责处理网络中的任何故障或冲突，并重新分配资源以保持网络的可靠性和稳定性。

2. 路由器路由器是ZigBee网络中的中间节点，它负责转发数据包并实现网络层的路由选择功能。

路由器可以与其他路由器和终端设备建立连接，并通过网络层协议将数据包从源节点传输到目标节点。

ZigBee协议低功耗无线个人区域网的通信标准

ZigBee协议低功耗无线个人区域网的通信标准ZigBee协议是一种基于IEEE 802.15.4标准的无线个人区域网（WPAN）通信协议。

它以低功耗、低数据传输速率和短距离通信为特点，旨在满足对设备成本低廉、电池寿命长、网络可靠性高的要求。

本文将介绍ZigBee协议在低功耗无线个人区域网中的通信标准与特点。

一、ZigBee协议的体系结构ZigBee协议采用了星型网络架构，由一个协调器（Coordinator）和多个终端设备（End Device）组成。

协调器作为网络的控制节点，负责管理和分配资源，而终端设备则通过协调器进行通信。

这种架构使得ZigBee网络具有较强的灵活性和可扩展性。

二、ZigBee协议的通信模式ZigBee协议支持三种基本的通信模式：单播（Unicast）、广播（Broadcast）和多播（Multicast）。

其中，单播模式用于点对点通信，广播模式用于向整个网络发送信息，而多播模式则可以将数据同时发送给多个设备。

三、ZigBee协议的网络拓扑ZigBee协议支持多种网络拓扑结构，如星型、网状、集群树等。

其中，星型拓扑最为简单，适用于小范围、低数据吞吐量的场景；网状拓扑可以支持大规模网络，并具备自组网和路由功能；集群树拓扑则可以以多级的方式组织设备，提高网络扩展性。

四、ZigBee协议的安全机制ZigBee协议采用了多层次的安全机制来保护通信数据的安全性。

其中，物理层安全主要通过信道加密来防止数据被窃听；网络层安全通过密码学算法来保护路由信息和通信数据；应用层安全则提供了端到端的消息加密和认证功能。

五、ZigBee协议的应用领域ZigBee协议广泛应用于物联网领域，如智能家居、工业自动化、医疗健康等。

在智能家居中，ZigBee协议可以实现诸如家庭安防、能源管理、智能照明等功能；在工业自动化中，ZigBee协议可以用于传感器网络、无线测量和控制等方面。

六、ZigBee协议的优势和局限性ZigBee协议的优势在于低功耗、低成本、可靠性高，适用于大规模设备接入的场景。

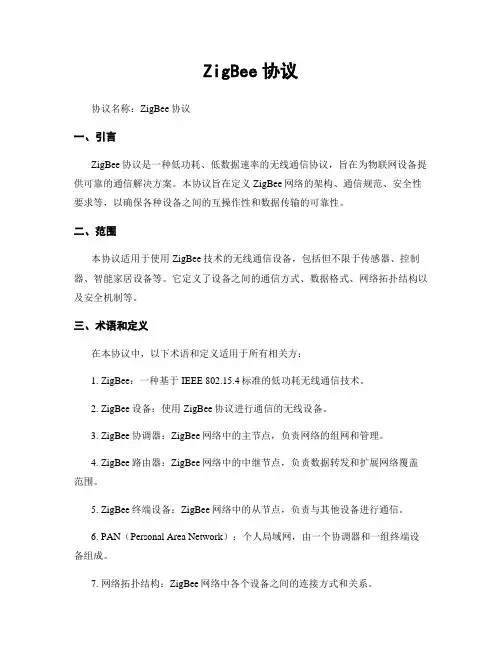

ZigBee协议

ZigBee协议协议名称：ZigBee协议一、引言ZigBee协议是一种低功耗、低数据速率的无线通信协议，旨在为物联网设备提供可靠的通信解决方案。

本协议旨在定义ZigBee网络的架构、通信规范、安全性要求等，以确保各种设备之间的互操作性和数据传输的可靠性。

二、范围本协议适用于使用ZigBee技术的无线通信设备，包括但不限于传感器、控制器、智能家居设备等。

它定义了设备之间的通信方式、数据格式、网络拓扑结构以及安全机制等。

三、术语和定义在本协议中，以下术语和定义适用于所有相关方：1. ZigBee：一种基于IEEE 802.15.4标准的低功耗无线通信技术。

2. ZigBee设备：使用ZigBee协议进行通信的无线设备。

3. ZigBee协调器：ZigBee网络中的主节点，负责网络的组网和管理。

4. ZigBee路由器：ZigBee网络中的中继节点，负责数据转发和扩展网络覆盖范围。

5. ZigBee终端设备：ZigBee网络中的从节点，负责与其他设备进行通信。

6. PAN（Personal Area Network）：个人局域网，由一个协调器和一组终端设备组成。

7. 网络拓扑结构：ZigBee网络中各个设备之间的连接方式和关系。

8. 网络层：ZigBee协议栈中的一层，负责设备之间的路由和寻址。

9. 应用层：ZigBee协议栈中的一层，负责设备之间的数据交互和功能定义。

10. 安全性：保护ZigBee网络免受未经授权的访问、攻击和数据泄露的能力。

四、ZigBee网络架构1. 网络拓扑结构ZigBee网络采用星型、树型或网状拓扑结构。

其中，星型拓扑结构由一个协调器和一组终端设备组成，所有终端设备都直接与协调器相连。

树型拓扑结构由一个协调器、一组路由器和一组终端设备组成，路由器负责数据转发。

网状拓扑结构由多个协调器、路由器和终端设备组成，形成一个自组织的网络。

2. ZigBee协调器ZigBee协调器是ZigBee网络的主节点，负责网络的组网和管理。

ZigBee协议

ZigBee协议协议名称：ZigBee协议1. 引言ZigBee协议是一种低功耗、低数据传输速率、短距离无线通信协议，旨在为低成本、低功耗的传感器和控制设备提供互联互通的解决方案。

本协议规定了ZigBee网络的架构、通信方式、设备类型和功能等相关内容，以确保各种设备之间的无缝连接和数据交换。

2. 定义2.1 ZigBee设备：指符合ZigBee协议标准的无线通信设备，包括传感器、控制器、路由器等。

2.2 ZigBee网络：由多个ZigBee设备组成的无线网络，通过无线信道进行通信和数据传输。

3. 网络架构3.1 ZigBee设备类型3.1.1 ZigBee协调器（Coordinator）：网络的控制中心，负责网络的组建、管理和控制。

3.1.2 ZigBee路由器（Router）：中继数据包，扩展网络覆盖范围。

3.1.3 ZigBee终端设备（End Device）：提供传感、控制和数据交互功能。

3.2 网络拓扑结构ZigBee网络采用星型、树状或网状拓扑结构。

协调器作为网络的根节点，路由器和终端设备连接在协调器下方，形成多层次的网络结构。

4. 通信方式4.1 网络发现新加入的设备可以通过主动或被动方式进行网络发现，以便加入已有的ZigBee 网络。

4.2 网络建立4.2.1 协调器的启动协调器负责启动和组建ZigBee网络，设定网络参数、分配网络地址等。

4.2.2 设备的加入新设备加入网络时，需要进行网络认证和分配网络地址，以确保网络安全和设备唯一性。

4.3 数据传输4.3.1 信道访问ZigBee网络采用时间分割多址（TDMA）方式进行信道访问，确保设备之间的通信不会发生冲突。

4.3.2 数据帧格式数据帧由帧控制字段、目标地址字段、源地址字段、帧有效载荷字段等组成，确保数据的正确传输和解析。

5. 安全性ZigBee协议提供多种安全机制，保护网络和数据的安全性。

5.1 密钥管理设备之间的通信可以使用对称密钥或公钥加密算法进行加密和解密。

ZigBee协议

ZigBee协议协议名称：ZigBee协议一、引言ZigBee协议是一种低功耗、短距离、低数据速率的无线通信协议，广泛应用于物联网领域。

本协议旨在规范ZigBee网络的架构、通信方式、安全机制等关键方面，以确保设备之间的可靠通信和互操作性。

二、范围本协议适用于ZigBee网络的设计、开发、部署和维护过程中的相关方，包括但不限于设备制造商、软件开发人员、系统集成商等。

三、术语和定义3.1 ZigBee：一种基于IEEE 802.15.4标准的低功耗、短距离、低数据速率的无线通信技术。

3.2 ZigBee设备：符合ZigBee协议的无线设备，包括传感器、执行器、控制器等。

3.3 ZigBee协调器：ZigBee网络中的主节点，负责网络的组建和管理。

3.4 ZigBee路由器：ZigBee网络中的中间节点，负责数据转发和路由选择。

3.5 ZigBee终端设备：ZigBee网络中的从节点，负责与其他设备进行通信。

四、ZigBee网络架构4.1 ZigBee协调器4.1.1 ZigBee协调器负责网络的组建和管理，包括网络的初始化、设备的加入和离开等。

4.1.2 ZigBee协调器具有唯一的64位扩展地址，用于标识网络中的其他设备。

4.1.3 ZigBee协调器负责与上层应用程序的交互，接收和处理上层应用程序的指令。

4.2 ZigBee路由器4.2.1 ZigBee路由器负责数据转发和路由选择。

4.2.2 ZigBee路由器具有64位扩展地址，用于标识网络中的其他设备。

4.2.3 ZigBee路由器可以与其他路由器和终端设备进行通信，通过路由选择算法选择最佳的数据传输路径。

4.3 ZigBee终端设备4.3.1 ZigBee终端设备是网络中的从节点，负责与其他设备进行通信。

4.3.2 ZigBee终端设备具有64位扩展地址，用于标识网络中的其他设备。

4.3.3 ZigBee终端设备可以通过与路由器的通信间接与其他终端设备进行通信。

ZigBee协议

ZigBee协议协议名称：ZigBee协议一、引言ZigBee协议是一种无线通信协议，旨在为低功耗、低数据速率的应用提供可靠的通信。

本协议旨在定义ZigBee网络的架构、通信方式、数据格式以及协议栈的实现规范，以确保不同厂商的设备能够互相兼容和互操作。

二、范围本协议适合于使用ZigBee技术的设备之间的通信，包括但不限于家庭自动化、楼宇自动化、工业控制、智能电网等领域。

三、术语和定义3.1 ZigBee设备：指符合ZigBee协议规范的设备，包括协调器、路由器和终端设备。

3.2 协调器：指ZigBee网络中的主设备，负责网络的管理和协调。

3.3 路由器：指ZigBee网络中的中间设备，负责数据的中继和路由。

3.4 终端设备：指ZigBee网络中的终端设备，负责与用户交互和执行特定功能。

3.5 网络拓扑：指ZigBee网络中设备之间的连接方式和关系。

3.6 网络层：指ZigBee协议栈中负责网络管理和路由的层次。

3.7 应用层：指ZigBee协议栈中负责应用数据传输的层次。

四、网络架构4.1 网络拓扑ZigBee网络采用星型、网状或者混合拓扑结构。

其中，星型拓扑中协调器作为中心节点，终端设备直接与协调器通信；网状拓扑中终端设备通过路由器中继数据；混合拓扑结构则是星型和网状拓扑的组合。

4.2 网络组建ZigBee网络由一个协调器和多个路由器、终端设备组成。

协调器负责网络的组建和管理，路由器负责数据的中继和路由，终端设备负责与用户交互和执行特定功能。

五、通信方式5.1 网络发现新加入ZigBee网络的设备需要进行网络发现，以便与网络中的其他设备建立连接。

设备可以通过主动发现和被动发现两种方式进行网络发现。

5.2 数据传输ZigBee网络使用分层的协议栈进行数据传输。

应用层数据通过网络层进行封装，并通过物理层进行传输。

数据传输可以使用广播、单播或者多播方式。

5.3 安全性ZigBee协议提供了多种安全机制，包括身份验证、数据加密和访问控制。

Zigbee协议剖析低功耗无线个人局域网的核心协议

Zigbee协议剖析低功耗无线个人局域网的核心协议Zigbee协议是一种为物联网设备之间相互通信而设计的低功耗无线个人局域网协议。

本文将对Zigbee协议进行剖析，并探讨其在低功耗无线个人局域网中的核心协议。

一、Zigbee协议简介Zigbee协议是一个开放的国际标准，它基于IEEE 802.15.4标准，主要用于低功耗、低速率的无线个人局域网。

该协议被广泛应用于家庭自动化、智能照明、无线传感器网络等领域。

二、Zigbee协议架构Zigbee协议采用分层架构，包括物理层、MAC层、网络层和应用层。

各层之间通过定义好的接口进行沟通，并根据不同的应用需求进行灵活配置和使用。

1. 物理层物理层负责无线信号的传输和接收，包括频率的选择、调制和解调、数据帧的生成和检测等功能。

Zigbee协议操作于2.4GHz、915MHz或868MHz的无线频段，可根据不同的需求选择合适的频段。

2. MAC层MAC层负责协调网络中各个节点的数据传输，控制数据的分发和接收。

它包括信道访问机制、确认和重传机制、能量管理等功能，可提高网络的可靠性和效率。

3. 网络层网络层负责路由和寻址功能，确保数据包能够准确地传输到目标节点。

它采用了多种路由算法，使网络具有高度的自组织和灵活性。

4. 应用层应用层负责定义各种应用场景所需的服务和协议，包括传感器数据的采集、设备的控制和配置等功能。

Zigbee协议支持多种应用层协议，如Zigbee Home Automation（ZHA）、Zigbee Light Link（ZLL）等。

三、Zigbee协议特点Zigbee协议在低功耗无线个人局域网中具有以下特点：1. 低功耗Zigbee协议采用了严格的协议控制和低功耗技术，在保证设备正常工作的同时，最大限度地减少了能量消耗，延长了设备的续航时间。

2. 自组织网络Zigbee协议使用了自组织网络技术，节点可以自动加入和离开网络，具有高度灵活性和扩展性。

ZigBee协议低功耗无线传感器网络的协议

ZigBee协议低功耗无线传感器网络的协议ZigBee是一种专为低功耗、短距离通信设计的无线传感器网络协议。

它基于IEEE 802.15.4标准，旨在提供稳定可靠的通信解决方案，适用于广泛的物联网应用。

本文将介绍ZigBee协议的特点、架构以及其在低功耗无线传感器网络中的应用。

一、ZigBee协议的特点1. 低功耗：ZigBee协议采用了低功耗设计，使得传感器节点的电池寿命得以延长。

这是通过快速进入和退出睡眠状态、低能耗的硬件设计以及优化的通信协议实现的。

2. 网络拓扑灵活：ZigBee支持多种网络拓扑结构，包括星型、网状和集群树等。

这种灵活性使得ZigBee网络能够适应不同应用场景的需求，提供多样化的通信方案。

3. 自组织组网：ZigBee节点可以通过自组织的方式建立和维护网络。

当一个节点加入网络时，它可以自动发现邻近节点并与之建立连接，从而形成一个可扩展的传感器网络。

4. 低成本：ZigBee协议所需的硬件资源相对较少，这使得ZigBee设备的制造成本低，适用于大规模部署。

二、ZigBee协议的架构ZigBee协议采用了分层的架构，包括应用层、网络层、MAC层和物理层。

1. 应用层：应用层定义了与应用程序相关的功能，如传感器数据的采集和处理、设备间的通信协议等。

它通过ZigBee集群库提供了一组标准的应用功能集，简化了应用程序的开发。

2. 网络层：网络层负责网络拓扑管理、路由选择和数据传输。

它定义了路由协议、维护网络表和路由表等功能，使得数据能够有效地在传感器节点之间传递。

3. MAC层：MAC层处理数据的传输和接收，通过帧格式的定义和超帧结构来实现。

它还负责低功耗的睡眠管理和信道访问控制，实现低功耗和高效的通信。

4. 物理层：物理层负责信号的调制、解调和发送。

ZigBee使用了2.4GHz无线频段，采用了多频道和直序扩频技术，提供了可靠的无线通信性能。

三、ZigBee在低功耗无线传感器网络中的应用ZigBee协议在低功耗无线传感器网络中有广泛的应用，包括家庭自动化、工业监测、农业环境监测等领域。

Zigbee的协议栈结构是什么？

Zigbee的协议栈结构是什么？
接下来我们再了解一下Zigbee的协议栈，如下图所示。

从上图可以看出，协议层结构分为硬件与软件，硬件层包括IEEE802.15.4定义的PHY（物理层）和MAC（介质访问层），软件层为Zigbee联盟定义的NWK（网络层）、APS（应用程序支持层）、APL（应用层）。

对于Zigbee协议栈的使用者而言，无非就是利用协议栈实现Zigbee设备组网、数据发送和数据接收功能。

智能家居开发工程师在采用Zigbee技术上一般可以通过以下两种方式实现。

一为直接采用Zigbee模块，模块与系统控制MCU通信，将要组网和数据收发功能通过Zigbee模块去实现。

这样做的优点是系统开发周期短、技术难度小、回避射频设计，缺点是成本高，体积大。

另一种为采用带有Zigbee功能的SoC，将系统应用与Zigbee系统融合为一体。

优点为集成度高、成本低;缺点为技术难度高，需要具有一定的射频设计能力。

ZigBee协议

ZigBee协议一、背景介绍ZigBee协议是一种低功耗、低数据速率的无线通信协议，广泛应用于物联网领域。

本协议旨在定义ZigBee网络的架构、通信协议以及设备之间的交互方式，以实现智能家居、工业自动化、能源管理等应用场景中的无线通信需求。

二、协议目的本协议的目的是确保ZigBee设备之间的互操作性，提供一套标准的通信规范，以便不同厂商的设备能够无缝地进行通信和协作。

同时，本协议还旨在提供一种安全可靠的通信机制，保护用户数据的隐私和完整性。

三、协议范围本协议适用于使用ZigBee技术的设备，包括但不限于智能家居设备、工业传感器、智能电表等。

协议涵盖了设备的组网方式、通信协议、安全机制以及数据传输格式等方面的内容。

四、协议架构4.1 网络拓扑结构ZigBee网络采用星型、网状或混合型的拓扑结构。

其中，星型拓扑适用于简单的小范围网络，网状拓扑适用于大规模网络，混合型拓扑则是星型和网状拓扑的结合。

4.2 设备类型根据功能和角色的不同，ZigBee设备可分为协调器（Coordinator）、路由器（Router）和终端设备（End Device）。

协调器负责网络的组建和管理，路由器负责数据的中继和转发，终端设备是网络中的终端节点。

4.3 通信协议ZigBee网络使用IEEE 802.15.4无线通信标准，采用2.4GHz、868MHz或915MHz频段进行通信。

通信协议包括信道访问、数据帧格式、路由协议等，确保设备之间的可靠通信。

4.4 安全机制为保护通信数据的安全性，ZigBee协议提供了多种安全机制。

包括设备身份验证、数据加密、密钥管理等，以防止未经授权的设备接入网络或数据被篡改。

五、协议流程5.1 网络组建协调器负责网络的组建，它会广播网络的信息，其他设备根据接收到的信息选择合适的网络加入。

5.2 路由建立路由器负责数据的中继和转发，通过路由协议建立路由表，确保数据能够从源节点传输到目标节点。

5.3 数据传输设备之间的数据传输采用分组的方式进行，每个数据帧包括源地址、目标地址、数据内容等信息。

ZigBee协议

ZigBee协议协议名称：ZigBee协议协议背景：ZigBee是一种低功耗、短距离、低速率的无线通信协议，主要用于物联网设备之间的通信。

它基于IEEE 802.15.4标准，并由ZigBee联盟制定和管理。

ZigBee协议广泛应用于家庭自动化、智能能源管理、工业控制等领域。

协议目的：本协议旨在规范ZigBee协议的使用和实施，确保不同厂商生产的ZigBee设备之间能够互联互通，实现无缝的物联网通信。

协议内容：1. ZigBee网络拓扑结构1.1 网络类型：支持星型、网状和混合型网络结构。

1.2 网络节点：定义协调器、路由器和终端设备三种类型的节点，并规定它们的功能和特性。

1.3 网络层次：定义网络的层次结构，包括协调器级别、路由器级别和终端设备级别。

2. ZigBee协议栈2.1 物理层：定义ZigBee的物理层规范，包括频率、调制方式和传输速率等参数。

2.2 MAC层：定义ZigBee的媒体访问控制层规范，包括帧格式、帧类型和帧交互过程等。

2.3 网络层：定义ZigBee的网络层规范，包括路由选择算法、网络拓扑管理和地址分配等。

2.4 应用层：定义ZigBee的应用层规范，包括应用对象、应用框架和应用服务等。

3. ZigBee设备和服务3.1 设备标识：定义ZigBee设备的唯一标识符，包括设备类型、设备ID和设备描述等信息。

3.2 服务接口：定义ZigBee设备的服务接口规范，包括服务对象、服务操作和服务参数等。

3.3 设备发现：定义ZigBee设备之间的发现机制，包括主动发现和被动发现两种方式。

3.4 设备配置：定义ZigBee设备的配置过程，包括设备加入网络、设备离开网络和设备重置等。

4. ZigBee安全机制4.1 认证和加密：定义ZigBee设备之间的认证和加密机制，保护通信数据的机密性和完整性。

4.2 密钥管理：定义ZigBee设备的密钥管理规范，包括密钥生成、密钥分发和密钥更新等。

ZigBee协议简介

ZigBee协议简介一、ZigBee协议体系结构ZigBee协议基于IEEE802.15.4标准，由IEEE802.15.4和ZigBee联盟共同制定。

ZigBee协议栈由物理层（PHY）、媒体介质访问层（MAC）、网络层（NWK）和应用层（APL）共4层构成，其中PHY层和MAC层由IEEE802.15.4标准工作组制订，而NWK层和APL层由ZigBee联盟自行制订。

每一层都完成其各自特定的任务并且向上一层提供服务，数据服务实体主要负责数据传输服务，管理服务实体则主要负责所有的其他管理服务。

每个服务实体为其上层提供需要的接口都是通过其相应的服务接入点（SAP）实现的，每个SAP所对应的功能通过服务原语来完成，且每个SAP支持许多种不同的服务原语。

ZigBee协议体系结构如图2.1所示：IEEE802.15.4制定终端制造商制定ZigBee联盟制定各层接口图2.1 ZigBee协议体系结构图1物理层（PHY）物理层定义了物理无线信道和MAC 层之间的接口，提供三种不同的通信频段：868MHz-868.6MHz、902MHz-928MHz和2400MHz-24835MHz，以及1个、10个以及16个不同的信道。

物理层提供两种服务：物理层数据服务（PD）和物理层管理服务（PLME）。

通过无线信道的发送和接收以及物理层协议数据单元（PPDU）来实现物理层数据服务。

PLME主要通过调用物理层管理功能函数来提供管理和服务，其中物理层数据服务接入点（PD-SAP）给MAC层提供数据服务接口，而物理层管理实体服务接入点（PLME-SAP）给MAC层提供管理服务接口。

驱动程序为物理层提供的接口是无线射频服务接入点（RF-SAP），从外界接收到数据包后，从物理层中提取信息并通过PD-SAP上传给上层协议。

物理层结构及接口示意图如图2.2所示。

图2.2 物理层结构及接口示意图物理层的主要功能包括：1)ZigBee系统的启动和关闭；2)当前信道的能量检测；3)链路质量信息；4)信道评估与选择；5)传输和接收数据。

ZigBee 协议架构

根据应用和市场需要定义了ZigBee 协议的分层架构，其协议的体系结构如图1 所示，其中物理层（physical layer，PHY）和媒介访问控制层（medium access control sub—layer，MAC)是由IEEE802。

15。

4-2003 标准定义的，在这个底层协议的基础上ZigBee 联盟定义了网络层（network layer,PHY)和应用层(application layer，APL）架构.图1 zigbee协议栈体系结构物理层规范物理层定义了它与MAC 层之间的两个接口:数据服务接口PD—SAP 和管理服务接口PLME-SAP，其中PD—SAP 接口还为物理层提供了相应的数据服务，负责从无线物理信道上收发数据,而PLME-SAP 接口同时为物理层提供相应的管理服务，用于维护一个由物理层相关数据组成的数据库。

物理层负责数据的调制、发送和接收、空闲信道评估（clear channel assessment，CCA）信道能量的监测（energy detect，ED）和链接质量指示（link quality indication，LQI）等。

物理层帧结构由同步头、物理层帧头和物理层有效载荷三部分组成，如表1 所示。

同步头又包括32bit 的前同步码和8bit 的帧定界符，前同步码用来为数据收发提供码元或数据符号的同步；帧界定符用来标识同步域的结束及数据的开始。

物理层帧头包括7bit 的帧长度和1bit 的预留位,帧长度定义了物理层净荷的字节数。

物理层有效载荷就是MAC层的帧内容。

表一物理层帧格式媒体接入控制层规范MAC 层定义了它与网络层之间的接口，包括提供给网络层的数据服务接口MLDE—SAP 和管理服务接口MLME-SAP，同时提供了MAC 层数据服务和MAC 层管理服务.MAC层数据服务主要实现数据帧的传输；MAC 层管理服务主要负责媒介访问控制、差错控制等。

MAC 层主要功能包括以下几个方面：（1）ZigBee 协调器产生网络信标(2）设备与信标同步（3）支持节点加入或着退出操作（4)信道接入方式采用免冲突载波检测多路访问（CSMA-CA)机制(5）建立并维护保护时隙机制（6）为设备提供安全支持MAC 帧格式由三个基本部分组成:MAC 帧头、MAC 帧载荷和MAC 帧尾。

Zigbee协议概述

Zigbee协议概述Zigbee协议是一种低功耗、短距离无线通信协议，专门设计用于无线传感器网络（WSN）应用。

它基于IEEE 802.15.4 标准，采用了星型网络拓扑结构，可实现可靠的数据传输和设备间的低功耗通信。

本文将对Zigbee协议的特点、架构以及应用进行详细概述。

一、Zigbee协议特点Zigbee协议具有以下几个显著的特点：1. 低功耗：Zigbee协议专为低功耗应用设计，能够延长设备的电池寿命，从而实现更长时间的运行。

2. 自组织网络：Zigbee设备能够通过协调器完成自组织网络的建立，使得网络的搭建非常方便，而且可靠性高。

3. 网络容量大：Zigbee协议支持大规模的设备连接，可以实现数千个设备之间的通信。

4. 安全性高：Zigbee协议采用了多层的安全机制，包括对数据的加密和认证，保证网络的安全性。

5. 跨平台互联：Zigbee协议可以与其他无线通信技术实现互联互通，如与Wi-Fi、蓝牙等进行无缝连接。

二、Zigbee协议架构Zigbee协议采用了分层体系结构，包括应用层、网络层、MAC层和物理层。

各层的功能如下：1. 应用层：负责定义应用数据的格式和协议，包括设备间的通信、节点功能以及数据处理等。

2. 网络层：负责设备的寻址和路由选择，提供无线网络中的数据传输功能。

3. MAC层：负责保证数据传输的可靠性和低延迟，包括数据的分组和重传等功能。

4. 物理层：负责将数据转换为无线信号并进行无线传输，包括信道选择、调制解调和功率控制等。

三、Zigbee协议应用Zigbee协议在各个领域有着广泛的应用，以下列举了几个典型的应用场景：1. 智能家居：Zigbee协议可以实现家庭内各种智能设备之间的互联互通，如照明控制、电器控制、门窗监测等。

2. 工业自动化：Zigbee协议可以应用于工业环境中，实现设备的远程监控和控制，提高生产效率和安全性。

3. 物联网：Zigbee协议是物联网中的一种重要通信协议，可以连接各种传感器和控制设备，实现物体之间的智能互联。

ZigBee协议层次分析总结

ZigBee协议层次分析总结ZigBee协议层次及结构图1 ZigBee帧结构ZigBee物理层ZigBee物理层协议数据单元（PPDU）又称物理层数据包，其格式如图所示。

4字节1字节1字节可变前同步码帧定界符帧长度(7位)保留位(1位)PSDU同步包头物理层包头物理层载荷表1 物理层帧结构1、前同步码接收设备根据接收的前同步码获得同步信息，识别每一位，从而进一步区分出“字符”。

IEEE802.15.4规定前同步码由32个0组成。

2、帧定界符帧定界符（SFD）用来指示前同步码结束和数据包的开始，由1字节组成，其值用二进制表示为111001013、物理层帧首部物理层帧首部由1字节组成，其中的7位用来表示帧的长度，即有效载4、PSDU域PSDU是物理层携带的有效载荷，也就是欲通过物理层发送出去的数据。

PSDU 的长度为0~127字节。

当长度值等于5字节或大于7字节时，PSDU是MAC 层的有效帧。

ZigBee MAC层一个完整的MAC层帧由帧首部、帧载荷（即数据）和帧尾3部分构成。

其中帧首部又有若干个域按一定顺序排列，但并不是所有的帧中都包含有全部的域。

MAC层的帧结构如下图所示。

由图可知，帧首部有帧控制域、序列号、地址域等，其中地址域又包含目的PAN（个人区域网）标识符、目的地址、源PAN标识表3 MAC层帧结构1、帧控制域帧控制域的长度为16位，其结构如下表所示。

（1表5 帧类型子域描述（2）安全允许控制（Security Enabled）子域的长度为1位，如果该位置1，则对该帧按预定的方案进行加密处理后再传送到物理层；为0时，不进行加密处理。

（3）未处理数据标记（Frame Pending）子域的长度为1位，如果该位置1，则表示除该帧的数据外，本设备中还有应发送给对方的数据。

因此，接收该帧的设备应向发送方再次发送请求数据命令，直到所有的数据都传送完。

若发送设备中已没有要发送给接收方的数据，则该位为0.（4）请求确认（Ack Request）子域的长度为1位，置1时，接收方接收到有效帧后应向发送方发送确认帧；为0时接收方不需要发送确认帧。

Zigbee协议的体系结构介绍

Zigbee协议的体系结构介绍
Zigbee协议与Ogbee设备对象（Zigbee device object，ZDO）和应用框架（application frame）。

此外专门设计了包含协议安全性的安全服务提供（Security Service Provider，SSP），该层涵盖了网络层和应用支持子层。

与OSI及其他协议类似，协议的下层不清楚上层的任何信息。

也就是说，协议上层可以被认为下层的管理者，下层服从上层协议传递的任务并完成，同时不关心上层进行了什么操作。

尽管在操作上存在着所谓的上层管理着下层，但是下层又是上层协议的基础。

因此，整个协议栈共同操作，来完成Zigbee网络的架构。

相邻两层协议之间通过服务访问节点（service accessing point，SAP）来完成交互。

而在Zigbee中每两层之间有两个服务访问节点，一个访问节点负责数据，另一个节点负责管理。

Zigbee协议的体系结构如图1所示。

图1 Zigbee协议体系结构。
