托梁拔柱施工组织设计
山东豪晟商务楼托梁拔柱工程施工组织设计编制：审核：济南中强实业有限公司2009年12月一、编制依据及原则（一）编制依据本施工组织设计是根据工程设计图纸、国家现行施工规范、规程、标准、有关规定、现场实地考察情况及我公司的加固施工能力和成功的管理经验编制而成。
其中主要引用的规范、规程及标准：主要法律、法规：工图纸、合同要求及本施工组织设计，按照贵方要求，结合具体情况编制更为完善，详细的施工组织设计，并将迅速组织具有丰富施工经验的项目班子和精干的专业化施工队伍进驻施工，并从人力、财力等多方面确保各项目标的实现。
（二）编制原则严格按招标文件要求及国家有关规定，合理安排施工程序与顺序，采用流水施工方法和其它现代管理方法合理地使用人力、物力和财力，积极采用新材料、新工艺、新设备、新技术，实施目标管理，使目标分解得当，决策科学合理、实施有法。
以上归结成一句话就是：“经济、适用、科学、合理、安全”地指导现场施工是我公司编制该设计的总原则。
二、工程概况本工程为豪晟商务楼（原莱芜外贸大厦）改造加固项目，位于莱芜市鲁中东大街南侧与诚信路交界口，已建成10年，该大厦结构体系为框架---剪力墙，现根据业主要求进行改造，部分构件承载力不足，需加固。
三、工程施工管理（一）施工方案1、工期计划根据图纸设计要求的工程量，并结合现场实际勘察，并参考我公司以往类似工程施工经验，我公司确定加固施工工期为60天（施工工作面具备施工条件的前提下）。
2、施工任务划分（1）粘贴钢构套部分由粘钢组施工。
（2）化学植筋、栓部分由植筋组施工。
（3）加大截面部分由综合组施工。
（4）灌浆料工程由综合组施工。
3、施工临时用水计划⑴本工程砼工程为用水主要因素，以q1表示；q2为生活用水：q1=1.1×(80×200×1.5)/(24×3600)=0.31L/Sq2=1.1×(100×20×1.5)/(24×3600)=0.03L/S⑵供水干管管径:D=(4Q/π×v×1000)1/2=(4×0.34/3.14×0.8×1000)1/2=0.023m5、施工临时用电计划根据现场配备的机械及电动工具情况，求得机械总功率为：电焊机(2台): 2×3.3KW 6.6KW电锤(15台): 15×1.05KW 15.75KW角向磨光机(10台): 10×1.3KW 13KW空气压缩机(2台): 2×12KW 24KW专用吹吸风机(5台): 5×0.15KW 0.75KW台钻(2台): 2×0.5KW 1KW加热用碘钨灯(10只): 10×1KW 10KW共计:71.1KW 因此,需配100KW配电箱一台。

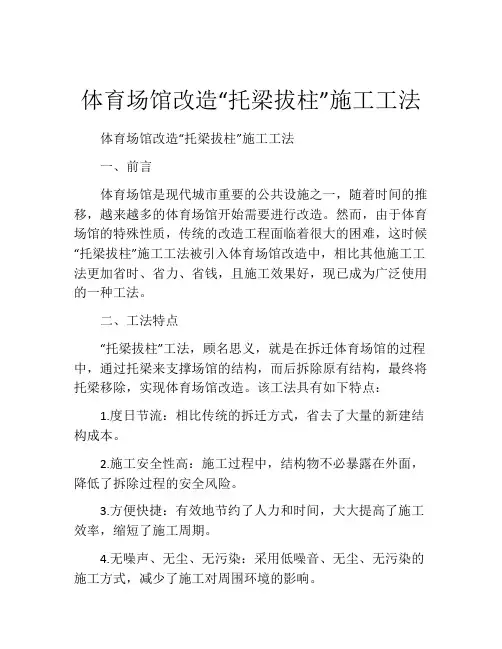

体育场馆改造“托梁拔柱”施工工法 (2)
体育场馆改造“托梁拔柱”施工工法体育场馆改造“托梁拔柱”施工工法一、前言体育场馆是现代城市重要的公共设施之一，随着时间的推移，越来越多的体育场馆开始需要进行改造。
然而，由于体育场馆的特殊性质，传统的改造工程面临着很大的困难，这时候“托梁拔柱”施工工法被引入体育场馆改造中，相比其他施工工法更加省时、省力、省钱，且施工效果好，现已成为广泛使用的一种工法。
二、工法特点“托梁拔柱”工法，顾名思义，就是在拆迁体育场馆的过程中，通过托梁来支撑场馆的结构，而后拆除原有结构，最终将托梁移除，实现体育场馆改造。
该工法具有如下特点：1.度日节流：相比传统的拆迁方式，省去了大量的新建结构成本。
2.施工安全性高：施工过程中，结构物不必暴露在外面，降低了拆除过程的安全风险。
3.方便快捷：有效地节约了人力和时间，大大提高了施工效率，缩短了施工周期。
4.无噪声、无尘、无污染：采用低噪音、无尘、无污染的施工方式，减少了施工对周围环境的影响。
三、适应范围该工法适用于框架结构、梁柱结构、拱形结构、筒体结构和独特形态结构等体育场馆改造，可以保证改造后的体育场馆在安全性、美观度和使用寿命上达到最佳效果。
四、工艺原理1.托梁工艺：在体育场馆的外墙窗洞或屋顶夹层上方，加设钢架，再将钢架上的横梁、立柱等连接成框架结构，然后在该钢架上设置托架，将之伸入体育馆内。
接着，将体育馆结构进行拆除，严密贴合托梁钢架进行施工。
2.拔柱工艺：托架支撑结构被固定在位之后，再根据拔柱的需要，在体育馆内和托架之间设置合适数量的铜板，这样拔除柱子时，由于铜板能够减小支撑点面积的压力，从而达到平衡的效果。
再使用液压顶杆在伞形支撑梁上进行顶压并拔出柱子即可。
五、施工工艺1.准备工作：确定改造计划，编制施工方案，制定安全技术措施，准备必需的施工机具。
2.体育场馆原始墙体保护：把体育场馆原始墙体做好保护措施，避免拆卸时由于撞击造成的损伤。
3.托梁架设：现场将预制构件拼接成钢架，在施工现场进行预装，然后高空吊装上架，进行调整和固定，确保承重的钢架平整。
体育场馆改造“托梁拔柱”施工工法
体育场馆改造“托梁拔柱”施工工法一、前言随着城市化和经济的快速发展，现代化健康的生活方式得到了越来越多人的认可和追求。
健康运动成为人们日常生活的重要组成部分，支撑着健康、幸福的生活态度。
而体育场馆的建设和改造就成为了城市公共设施建设的重要内容之一。
随着人们对体育运动的需求越来越高，体育场馆的建设和改造也是有目共睹的。
体育场馆改造“托梁拔柱”施工工法，是一种快速、准确、稳定的体育场馆改造工法。
该工法具有拔柱易、预应力好、速度快、成本低的优点，已成为体育场馆改造的首选工法之一。
二、工法特点“托梁拔柱”是一种基于钢框架结构的体育场馆改造工法，其主要特点包括以下几点：1. 预应力好。
采用拉杆预应力钢结构，能够提高整体结构的承载力和稳定性。
2. 准确稳定。
在施工过程中原有的承重构件不受毁坏，通过合理施力，使结构体系达到预定稳定状态。
在施工过程中能够保持原有结构体系的准确性和稳定性。
3. 拔柱易。
改装过程中对原有结构的破坏极小，不但能够实现修缮，还能够在不改变原有结构体系，拆除原有结构柱，并增设钢柱和对应的梁体，从而实现大跨度的拓展。
4. 速度快。
改造效率高，精度高，施工周期短，降低了改造成本。
5. 成本低。
与传统改造工艺相比，该工法具有更低的改造成本，在运用过程中节省了开支。
三、适应范围该工法适用于体育馆、剧场及一些其他的建筑结构的加固改造。
结合实际需求，特别适用于钢结构体育馆加固改造（多为倒梁割柱、拆柱、加强柱等低强度工程）以及大跨度跑道场馆等工程。
四、工艺原理该工法采用预应力钢结构体系，通过拉杆的预应力作用，发挥钢材的张力变形范围，从而实现整个结构体系的稳定性和承载力的提高。
将原有的结构柱植入地基，通过托管柱，用钢支架将原有的承重梁体提升，此时将原有的结构柱轻松地拆除，接着，在原有的钢梁做好加强和配合钢柱位置做好架钢构建，重新组装整个钢结构，使体育馆有了更广阔的空间，实现了大跨度的跨度。
五、施工工艺1. 施工前准备。

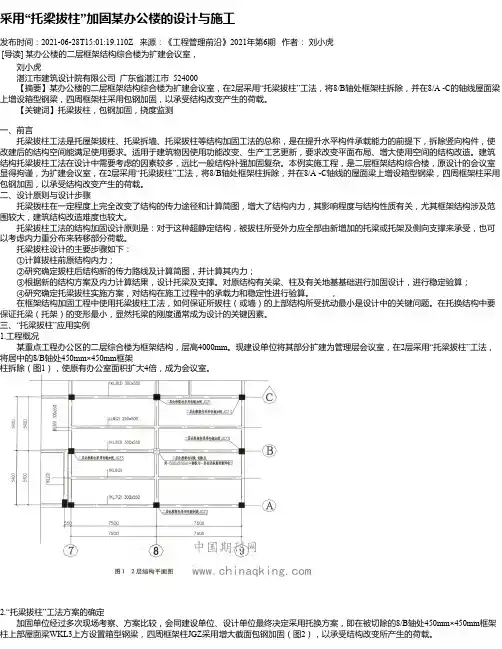

采用“托梁拔柱”加固某办公楼的设计与施工
采用“托梁拔柱”加固某办公楼的设计与施工发布时间：2021-06-28T15:01:19.110Z 来源：《工程管理前沿》2021年第6期作者：刘小虎[导读] 某办公楼的二层框架结构综合楼为扩建会议室，刘小虎湛江市建筑设计院有限公司广东省湛江市 524000【摘要】某办公楼的二层框架结构综合楼为扩建会议室，在2层采用“托梁拔柱”工法，将8/B轴处框架柱拆除，并在8/A -C的轴线屋面梁上增设箱型钢梁，四周框架柱采用包钢加固，以承受结构改变产生的荷载。
【关键词】托梁拔柱，包钢加固，挠度监测一、前言托梁拔柱工法是托屋架拔柱、托梁拆墙、托梁拔柱等结构加固工法的总称，是在提升水平构件承载能力的前提下，拆除竖向构件，使改建后的结构空间能满足使用要求。
适用于建筑物因使用功能改变、生产工艺更新，要求改变平面布局、增大使用空间的结构改造。
建筑结构托梁拔柱工法在设计中需要考虑的因素较多，远比一般结构补强加固复杂。
本例实施工程，是二层框架结构综合楼，原设计的会议室显得拘谨，为扩建会议室，在2层采用“托梁拔柱”工法，将8/B轴处框架柱拆除，并在8/A -C轴线的屋面梁上增设箱型钢梁，四周框架柱采用包钢加固，以承受结构改变产生的荷载。
二、设计原则与设计步骤托梁拨柱在一定程度上完全改变了结构的传力途径和计算简图，增大了结构内力，其影响程度与结构性质有关，尤其框架结构涉及范围较大，建筑结构改造难度也较大。
托梁拔柱工法的结构加固设计原则是：对于这种超静定结构，被拔柱所受外力应全部由新增加的托梁或托架及侧向支撑来承受，也可以考虑内力重分布来转移部分荷载。
托梁拔柱设计的主要步骤如下：①计算拔柱前原结构内力；②研究确定拔柱后结构新的传力路线及计算简图，并计算其内力；③根据新的结构方案及内力计算结果，设计托梁及支撑。
对原结构有关梁、柱及有关地基基础进行加固设计，进行稳定验算；④研究确定托梁拔柱实施方案，对结构在施工过程中的承载力和稳定性进行验算。

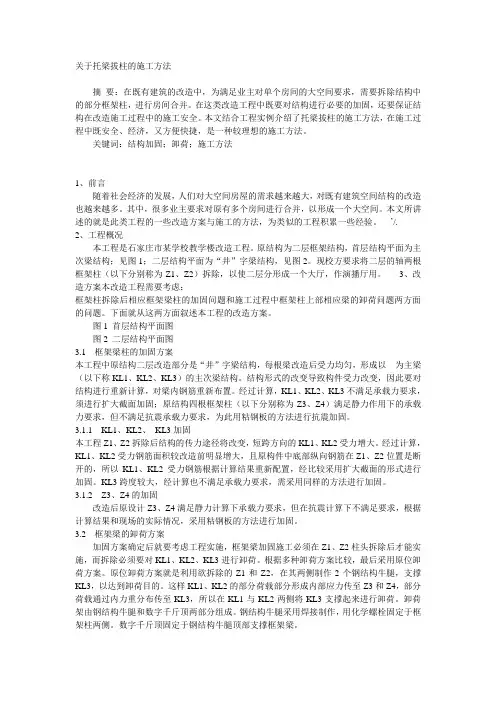

关于托梁拔柱的施工方法
关于托梁拔柱的施工方法摘要：在既有建筑的改造中，为满足业主对单个房间的大空间要求，需要拆除结构中的部分框架柱，进行房间合并。
在这类改造工程中既要对结构进行必要的加固，还要保证结构在改造施工过程中的施工安全。
本文结合工程实例介绍了托梁拔柱的施工方法，在施工过程中既安全、经济，又方便快捷，是一种较理想的施工方法。
关键词：结构加固；卸荷；施工方法1、前言随着社会经济的发展，人们对大空间房屋的需求越来越大，对既有建筑空间结构的改造也越来越多。
其中，很多业主要求对原有多个房间进行合并，以形成一个大空间。
本文所讲述的就是此类工程的一些改造方案与施工的方法，为类似的工程积累一些经验。
’/.2、工程概况本工程是石家庄市某学校教学楼改造工程。
原结构为二层框架结构，首层结构平面为主次梁结构；见图1；二层结构平面为“井”字梁结构，见图2。
现校方要求将二层的轴两根框架柱（以下分别称为Z1、Z2）拆除，以使二层分形成一个大厅，作演播厅用。
3、改造方案本改造工程需要考虑：框架柱拆除后相应框架梁柱的加固问题和施工过程中框架柱上部相应梁的卸荷问题两方面的问题。
下面就从这两方面叙述本工程的改造方案。
图1 首层结构平面图图2 二层结构平面图3.1 框架梁柱的加固方案本工程中原结构二层改造部分是“井”字梁结构，每根梁改造后受力均匀，形成以为主梁（以下称KL1、KL2、KL3）的主次梁结构。
结构形式的改变导致构件受力改变，因此要对结构进行重新计算，对梁内钢筋重新布置。
经过计算，KL1、KL2、KL3不满足承载力要求，须进行扩大截面加固；原结构四根框架柱（以下分别称为Z3、Z4）满足静力作用下的承载力要求，但不满足抗震承载力要求，为此用粘钢板的方法进行抗震加固。
3.1.1 KL1、KL2、KL3加固本工程Z1、Z2拆除后结构的传力途径将改变，短跨方向的KL1、KL2受力增大。
经过计算，KL1、KL2受力钢筋面积较改造前明显增大，且原构件中底部纵向钢筋在Z1、Z2位置是断开的，所以KL1、KL2受力钢筋根据计算结果重新配置，经比较采用扩大截面的形式进行加固。
某转炉厂浇筑跨延长托梁拔柱施工图纸
托梁拔柱的概念性整体设计——剖析托梁拔柱设计中应注意的问题
Building & Science︱78︱2017年12期托梁拔柱的概念性整体设计——剖析托梁拔柱设计中应注意的问题段 旭1 常 涌21.云南昆钢房地产开发有限公司，云南 昆明 6503002.昆钢集团设计院有限公司，云南 昆明 650300摘要：本文系统论述了在屋盖系统上弦下弦水平面内加水平桁架形成抗水平力系统的理念，以及怎样控制断柱瞬间冲击系数，介绍了厂房排架结构体系的局部托换方案在实际工程中的应用，供类似工程处理提供参考。
关键词：托梁拔柱；屋盖系统；水平桁架；抗水平力系统；冲击系数中图分类号：TU3 文献标识码：B 文章编号：1006-8465（2017）12-0078-031 问题的引出 1.1 概况我国的钢铁公司（以下简称甲方）大部分建于上世纪五十﹑六十年代,厂房跨度﹑柱距较小,尤其是柱距,已经不满足新的生产工艺布置的需要。
以炼钢厂为例,以前设计的炼钢厂房柱距大部分为6000mm,如图1所示：为了经济效益,甲方要求在不停产或少影响生产的情况下将新的炼钢工艺布置在老厂房内,新的炼钢工艺需要厂房柱距为12000mm 或18000mm,因此,在保留原有屋盖的同时,要求尽量不影响或少影响生产的情况下,如何将老厂房6000mm 柱距改造为12000mm 或18000mm 柱距?这给结构设计带来了很大挑战，加强概念性整体设计显得非常重要。
1.2 设计条件：（1）原有厂房结构如图2所示：①结构形式：钢筋混凝土排架结构；②屋盖结构：钢屋架（或预应力钢筋混凝土屋架），大型屋面板。
（2）工艺要求需拔除一颗形成12000mm 柱距或两颗拔除两颗形成18000mm 柱距，屋盖系统不拆，如图3所示：（3）尽量少停产，只给拔柱过程中断柱所必须的时间和更换吊车梁所必须的时间。
1.3 带来的问题以拔除两颗形成18000mm 柱距为例（1）柱子拔除前的屋盖结构模型如图4所示：（2）柱子拔除后，由被拔柱承受的屋盖系统垂直荷载变成由托架承受并传到支撑托架的柱，屋盖系统在水平面内将会变成可变体系，如图5所示：⑤﹑⑥轴柱子拔除后，⑤﹑⑥轴柱位置由屋盖的支撑点变为屋建筑科学2017年12期︱79︱盖的一部分﹐屋盖与柱原为铰接，因此拔除柱后屋盖系统将成为可变体系。
天津某厂“托梁拔柱”的改造设计及施工监测(精)
Email： tqingxuan@126． com 收稿日期： 2015 － 10 － 08
95
施工技术
屋面水平支撑是屋面结构系统的重要组成部分 之一，其作用是保证屋面系统结构的水平刚度，增强 刚架梁的 侧 向 稳 定，传 递 墙 面 水 平 荷 载。 对“托 梁 拔柱”改造厂房，抽柱部位横向刚度变弱，通过增加 屋面水平支撑，增强结构的整体刚度是非常必要的。 由于本工程抽柱较多，局部（ 抽柱附近） 设置屋面水 平支撑满足不了增强整体刚度的需要且不美观。经 比较分析采用在厂房屋脊部位增加一道纵向水平支 撑的方案，与现有屋面水平支撑形成封闭体系，保证 “托梁拔柱”后结构的整体刚度，见图 3。
增吊车梁腹板连接，形成上柱的下端铰接节点，见图 6。对于门式刚架厂房梁柱连接节点为刚接，为了减 少上柱传给吊车梁的弯矩，把抽柱上柱刚性连接改 造为铰接，见图 7。
图 5 加固柱牛腿改造形式
1—新增屋面支撑。 图 3 改造后屋面支撑布置
2． 2． 2 钢柱加固 加固柱除承担自己负荷范围内的荷载外，其下
2 厂房“托梁拔柱”改造设计 2. 1 “托梁拔Fra bibliotek”改造托换形式选择
根据生产工艺需要和现有物流库的结构形式，
Steel Construction. 2016 （ 3） ，Vol. 31，No. 207
图 2 厂房抽柱改造立面
可供选择的“托梁拔柱”方案有 3 种： 第 1 种方案是 在加固柱（ 抽纵向两侧的柱） 的柱顶增加托梁，使抽 柱榀的刚架梁与新增托梁连接，完成托换，拆除原有 刚架柱； 第 2 种方案是在加固柱的上柱增加托架，保 留抽柱位置上柱，使抽柱的上柱作为托架的腹杆，完 成托换，拆除抽柱的下柱； 第 3 种方案是利用加固柱 柱间新增吊 车 梁 支 承 抽 柱 上 柱，完 成 托 换，拆 除 下 柱。经施工方法和经济综合比较，确定选用第 3 种 方案。 2. 2 厂房结构体系改造方案 2． 2． 1 屋面水平支撑
单层钢结构厂房托梁拔柱工法工法
单层钢结构厂房托梁拔柱工法1 前言随着我国经济飞速发展和国家鼓励淘汰落后产能的政策指导，很多行业都面临着生产工艺、设备更新，要求对原有厂房进行改造。
托梁拔柱是在不拆上部结构的情况下拆除柱子，解决厂房扩大柱距问题的一种先进方法。
托梁拔柱是托屋架拔柱、托梁拆墙及托梁拔柱的总称，是一门综合性技术，包括相关结构加固改造技术、上部结构顶升技术及监测技术等。
90年代，中国京冶工程技术有限公司（原冶金部建筑研究总院）在邯郸中板厂二期改造、汉口轧钢厂Φ114技改项目中，尝试使用托梁拔柱方法拆除部分柱子，取得了很好的效果。
公司集设计、施工、检测为一体，利用钢结构、地基基础、监测等综合技术的优势，于2004年开始对当今常用结构形式的单层钢结构厂房托梁拔柱技术进行了系统开发研究，成果于2007年底通过了中冶集团技术中心鉴定，总体上达到了国际先进水平，并成功应用于两个典型单层钢结构厂房的拔柱改造工程中。
在此基础上形成了本工法。
2 工法特点2.0.1 不拆除上部结构，通过设置转换构件，将荷载转移，拆除下柱，实现对已有建筑的改造。
2.0.2通过对厂房加固改造设计，不降低厂房结构的承载能力和整体刚度，亦不使厂房刚度产生突变。
2.0.3施工简单，容易操作，利用千斤顶就可完成拔柱处屋面系统的顶升、截柱、落架等施工过程。
2.0.4通过支顶位移和支顶反力等主要施工控制参数的监测，并采取必要的安全措施，保证拔柱过程中的安全。
2.0.5具有节省空间、造价低、施工周期短、不影响车间生产、安全可靠、减少环境污染等优点，应用前景十分广泛。
3 适用范围本工法适用于在不拆除上部结构的情况下，对单层钢结构厂房一处或大面积托梁拔柱的改造工程，钢筋混凝土结构厂房托梁拔柱工法原理与此相同，只是上部结构加固做法和节点处理不同，可作为参考。
4 工艺原理4.0.1利用托换技术设置转换构件（新增纵向托架（图4-1）或利用新换吊车梁（图4-2）），使拔柱位置竖向荷载转移到纵向相邻结构柱，转换构件也可传递水平荷载，增加屋面水平支撑，把拔柱受荷范围内屋面承担的水平荷载分配到相邻跨，形成托梁拔柱结构体系。
某框架楼托梁拔柱改造设计与施工
第40卷增刊建筑结构2010年6月某框架楼托梁拔柱改造设计与施工王洪波，王宏林（北京正邦兴业建筑技术开发有限公司，北京100083）[摘要] 该工程新的使用功能需将原结构居中的1根框架柱拔掉。
设计中采用混凝土框架梁、柱增大截面法，同时框架梁双向跨度变大且形成十字梁。
施工中遵循“先加固、后拔柱”的原则，首先对基础注浆加固，对梁、柱分别采用水泥基灌浆料、混凝土增大截面，再行拔柱。
[关键词]托梁拔柱；加固Supporting beam and removing column reform design and construction of a frame structure buildingWang Hongbo，Wang Honglin(Beijing Champion Construction Co.,Ltd., Beijing 100083，China)Abstract:The construction of new features needs to remove one frame column. The consolidation beam and column design is given by using cross-section increment in the engineer, and extends for the frame beam of the original structure to form cross-beam. Abide by first strengthening then removing the concrete column in construction, first the foundation is reinforced by pressure grouting technology, beams and columns were used cement-based grouting material and concrete to increase cross-section, then remove the frame column.Keywords:supporting beam；removing column；strengthening1 工程概况河北燕郊某住宅小区南商业楼为2层（局部3层）框架结构，柱下独立基础。
钢结构厂房托梁拔柱改造设计施工研究
0 引言随着工业化的快速发展，企业对于生产空间的需求日益增加，原有的钢结构厂房，由于设计建造时间较早，往往无法满足当前的生产规模需求。
因此，如何通过有效的改造手段来扩大厂房的使用空间，满足企业日益增长的生产需求，成为当前建筑行业亟待解决的问题，托梁拔柱改造技术作为一种有效的结构改造方法，受到广泛关注和应用。
近年来，众多学者对托梁拔柱改造技术进行深入研究。
杨学林等[1]针对既有建筑托梁拔柱加固改造工程，提出全过程施工模拟设计方法，通过对比新建建筑与既有建筑在施工模拟分析中的差异，揭示现行托梁拔柱设计方法的不足，并强调结构建造与后续改造相结合的重要性，为既有建筑托梁拔柱改造提供了更为精确和可靠的设计方法。
高志军等[2]则针对门式刚架钢结构厂房改造中的重载需求和结构设计缺陷，进行加固方案的比选，通过特殊节点的处理及构件性能化设计方法的引入，降低施工难度，减少工程加固量，并提高了工程的安全度，为类似厂房改造工程提供有益的参考和借鉴。
此外，王金花等[3]研究了减震措施在提升结构刚度和承载力方面的应用，通过采用先进的减震技术，有效提高厂房结构的稳定性和承载能力，为托梁拔柱改造后的厂房提供更为可靠的安全保障。
本文在总结前人研究的基础上，进一步探讨钢结构厂房托梁拔柱改造设计施工的关键问题，通过对现有厂房结构进行精确评估和合理设计，提出创新的改造方案和技术措施，旨在提升厂房的结构安全性、稳定性和空间利用率，以满足工业生产的需要。
1 托梁拔柱设计原则对厂房进行托梁拔柱改造，必须确保改造前后的承载能力及抗震能力相同。
为此，在结构布局中，需在待拔柱的两侧增设柱间支撑，并在受改造影响的区段增设屋架的竖向和横向水平支撑，从而构成一个封闭的空间系统。
在进行钢筋混凝土框架结构的托梁拔柱改造时，需要根据具体情况分为顶层和中间层两种情况进行处理。
对于顶层改造，采用上翻梁的方式是一种有效的方法，可以充分利用原有结构梁内的钢筋，并且能够保证建筑物的净空高度不受影响，而对于中间层的改造，则需要在待拔柱处尽量充分利用原结构梁内的钢筋资源，在这一区域设置纵横向“十”字支撑，通过托换改造的方式来实现结构的稳固和安全。
厂房改造中“托梁拔柱”的结构设计及施工
同受 力。
３ ２ 构 造加 固设计 ．
② ④ 两柱 的上柱 加 固属 于构 造 加 固 ， 以在 拔柱
一
侧 增加 一 钢柱 为宜 ， 柱与 原 柱之 间用 打 包 箍 的 钢
恒 载 图 （ Ｌ Ｔ Ｄ． ． ）
３ １ 托 架节 点设计 ．
厂房⑥ ⑨ 柱列第③柱抽空 ， 将原 ６ 柱距增大到１ ｍ ２
ｍ 。
该厂 要求 该工 程 项 目的施 工要 配合 设备 中修 进
行 ， 产 时间 为７ ９天 ， 停 ～ 此间行 车 可禁 止运 行５天 左 右， 设计 、 施工 时间 紧迫 。
将⑤ ⑨ 柱列 第③ 柱 标 高 ９８ｍ 以上 的钢筋 混 ．
断地进行 生 产工 艺和设 备 的更 新换 代 。在 引进新 的 工 艺流 程和 技术装 备 的 同时 ， 了节约 投资 、 为 降低 成 本、 充分 利用 企业 已有 建筑 物 ， 在施 工时 不影 响或 少
影 响生 产 的前 提 下 ， 原 建筑 物 采 取 相应 的改 造 加 对
固。 本文 结合 一工 程实 例 ， 设 计 和施工 两个 方面 来 从 介 绍用“ 梁拔柱” 托 的方 式 对 建筑 结 构进 行 改造 加
２ 方 案 确 定
厂房 改造 涉及 因素 较 多 ， 述柱 子拔 除后 ， 房 上 厂 结构 体 系 的受力 状 态 将 发 生很 大 变 化 ， 尽 量减 少 为
凝 土上柱 （ ４ Ｏｍｍ， ８ ｏｍｍ） 宽 Ｏ 高 Ｏ 四面用 钢板包 住 ，
在 该 上柱 钻 ３个孑 洞 ， ３根 ７ Ｌ 用 Ｏｍｍ×７ ０ｍｍ×８ ０ Ｏ ｍｍ 锻 打 刨 平 的承 重 销 穿 入 其 中 ， 与 支 承 角钢 焊 并
框架结构托梁换柱技术设计及施工
框架结构托梁换柱技术的设计和施工常明1（上海同济工程项目管理咨询有限公司，200092，上海）摘要：本文通过对一起框架柱混凝土质量事故的超声波检测分析，介绍了大跨度框架结构的托梁换柱的设计和施工技术。
在托梁换柱过程中，采用钢支撑施加预应力法对大跨度框架柱进行托换和控制，采用动态信号分析系统、动态信号采集仪和低频加速度传感器对应力进行监测。
经实际应用证明该法安全可靠，置换部位的结构和质量情况良好。
关键词：框架结构钢支撑应力监测托梁换柱中图分类号：TU756.3 文献标识码；B 文章编号：Design and Construction of Supporting Beams Replacing Columns Technologyfor Framed StructureChang Ming（ Shanghai TongJi Project Management & Consulting Co. Ltd，Shanghai 200092,China）Abstract：Based on ultrasonic testing which showed that the pores inside the frame column were scattered and uneven .The paper introduces design and construction of supporting beams replacing columns technology. Jacking force to the steel support is applied during the process of Supporting Beams Replacing Columns. Stress is monitored by dynamic signal analysis system, dynamic signal collector and low frequency acceleration sensor. The practical application proves that the method is safe and reliable.The structure of Replacement location works well.Key Words:Framed Structure Steel Support Stress monitoring Supporting Beams Replacing Columns托梁换柱法是在不拆或少拆上部结构情况下，拆除、更换、接长柱子或拆除墙体的一门综合性技术。
既有建筑改造托梁拔柱施工工法(2)
既有建筑改造托梁拔柱施工工法既有建筑改造托梁拔柱施工工法一、前言随着城市建设的不断发展，对既有建筑进行改造已成为当代建筑领域中的重要工作之一。
在既有建筑改造中，托梁拔柱施工工法是一种重要的技术手段，可用于解决建筑结构加固、功能改变等问题。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，以期为读者提供全面的了解和参考。
二、工法特点既有建筑改造托梁拔柱施工工法具有以下几个特点：1. 相对简单：相比于其他加固改造工法，托梁拔柱施工工法的操作较为简单，不需要大量复杂的施工步骤和特殊设备。
2. 施工周期短：该工法的施工周期相对较短，可以在较短的时间内完成既有建筑的加固改造，减少对业主日常使用的影响。
3. 经济实用：由于工法简单，所需的材料和设备成本相对较低，使得施工成本相对较低，更加适用于一般建筑改造项目。
4. 适应性强：托梁拔柱施工工法适用于各类既有建筑，无论是钢混结构、砖木结构还是钢结构，都可以使用这种工法进行加固改造。
三、适应范围既有建筑改造托梁拔柱施工工法适用于以下场景：1. 既有建筑需要进行结构加固的情况，如增加楼板承重能力、提高整体稳定性等。
2. 既有建筑需要改变功能的情况，如商业场所改造、办公楼转型为住宅等。
3. 既有建筑需要改变空间布局的情况，如拆除柱或墙体、改变房间大小等。
四、工艺原理托梁拔柱施工工法是通过在既有建筑的结构中添加承重梁，分承担原结构和新结构的荷载，同时对原有柱子进行拔除或替换，实现建筑结构的加固和改造。
具体工艺原理如下：1. 施工工法与实际工程之间的联系：通过对既有建筑的结构进行分析和评估，确定需要加固和改造的部位，制定相应的施工方案。
2. 采取的技术措施：根据实际情况，使用合适的支撑设备支撑建筑结构，然后进行既有柱子的拔除或替换，并使用新的承重梁来分担荷载。
五、施工工艺托梁拔柱施工工法的主要施工阶段包括：1. 施工准备：制定施工计划、准备施工材料和机具设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
山东豪晟商务楼托梁拔柱工程施工组织设计编制：审核：济南中强实业有限公司2009年12月一、编制依据及原则（一）编制依据本施工组织设计是根据工程设计图纸、国家现行施工规范、规程、标准、有关规定、现场实地考察情况及我公司的加固施工能力和成功的管理经验编制而成。
其中主要引用的规范、规程及标准：主要法律、法规：本施工组织设计是我公司的初步设计，若我公司有幸中标，我公司将根据施工图纸、合同要求及本施工组织设计，按照贵方要求，结合具体情况编制更为完善，详细的施工组织设计，并将迅速组织具有丰富施工经验的项目班子和精干的专业化施工队伍进驻施工，并从人力、财力等多方面确保各项目标的实现。
（二）编制原则严格按招标文件要求及国家有关规定，合理安排施工程序与顺序，采用流水施工方法和其它现代管理方法合理地使用人力、物力和财力，积极采用新材料、新工艺、新设备、新技术，实施目标管理，使目标分解得当，决策科学合理、实施有法。
以上归结成一句话就是：“经济、适用、科学、合理、安全”地指导现场施工是我公司编制该设计的总原则。
二、工程概况本工程为豪晟商务楼（原莱芜外贸大厦）改造加固项目，位于莱芜市鲁中东大街南侧与诚信路交界口，已建成10年，该大厦结构体系为框架---剪力墙，现根据业主要求进行改造，部分构件承载力不足，需加固。
三、工程施工管理（一）施工方案1、工期计划根据图纸设计要求的工程量，并结合现场实际勘察，并参考我公司以往类似工程施工经验，我公司确定加固施工工期为60天（施工工作面具备施工条件的前提下）。
2、施工任务划分（1）粘贴钢构套部分由粘钢组施工。
（2）化学植筋、栓部分由植筋组施工。
（3）加大截面部分由综合组施工。
（4）灌浆料工程由综合组施工。
3、施工临时用水计划⑴本工程砼工程为用水主要因素，以q1表示；q2为生活用水：q1=1.1×(80×200×1.5)/(24×3600)=0.31L/Sq2=1.1×(100×20×1.5)/(24×3600)=0.03L/S⑵供水干管管径:D=(4Q/π×v×1000)1/2=(4×0.34/3.14×0.8×1000)1/2=0.023m5、施工临时用电计划根据现场配备的机械及电动工具情况，求得机械总功率为：电焊机(2台): 2×3.3KW 6.6KW电锤(15台): 15×1.05KW 15.75KW角向磨光机(10台): 10×1.3KW 13KW空气压缩机(2台): 2×12KW 24KW专用吹吸风机(5台): 5×0.15KW 0.75KW台钻(2台): 2×0.5KW 1KW加热用碘钨灯(10只): 10×1KW 10KW共计:71.1KW 因此,需配100KW配电箱一台。
5、施工部署本工程根据具体的加固施工内容，合理地组织安排施工顺序。
（1）钢构套施工顺序定位放线——砼粘贴面打磨——钢材下料——钢材粘贴面打磨——钢材预贴——砼粘贴面洁净、干燥处理——钢材粘贴面洁净、干燥处理——结构胶调配——涂抹粘贴——缀板焊接——加固养护---油漆保护。
（2）化学植筋（栓）施工顺序本施工大顺序需遵循土建施工单位的施工顺序安排，各工序流水作业：生根钢筋（栓）孔位定位→成孔→物理清孔→化学清孔→钢筋锚固段打磨→钢筋锚固段清洗→结构胶调配→注胶植筋→固定养护→自检拉拔（3）灌浆料工程施工顺序由底层到顶层逐层施工，各工序流水作业：钢筋工程→模板工程→砼工程（5）加大截面施工顺序由底层到顶层逐层施工，各工序流水作业：剔除砼保护层→清洗干净→化学植筋→绑扎钢筋→模板支设→浇灌浆料→拆模养护（二）主要施工方法1、钢构套施工1、施工顺序2、施工方法（1）粘贴钢材在砼柱面上定位放线：根据图纸要求，结合现场实际情况，在需加固的砼框架柱上弹放出钢材粘贴的边框线。
（2）砼粘贴面打磨：根据已测放出的位置线，用角向磨光机配合金刚角磨片对砼粘贴面进行打磨，要求打磨尺寸宽出测放线20-30㎜，打磨程度以露出新鲜砼面且整体平整为宜，并将柱四角打磨出小圆角。
（3）钢材下料：根据图纸要求并结合现场实量尺寸，用空气等离子切割机裁割出实际需要的各种钢材，要求下料尺寸准确，裁割整齐划一。
（4）钢材粘贴面打磨：用角向磨光机配砂轮角磨片对钢板粘贴面进行打磨，打磨程度为露出金属光泽，且表面粗糙为宜，打磨纹路要与钢板受力方向垂直。
（5）钢材预贴：将需粘贴的钢材干贴于砼粘贴面上，临时固定，要求钢材与砼吻合程度良好。
（6）砼粘贴面洁净、干燥处理：用棉丝蘸丙酮擦拭砼打磨面，至无浮尘、油渍、污渍为宜，且砼面要充分干燥，如有潮湿现象，需用碘钨灯或其它加热工具烘干。
（7）钢材粘贴面洁净、干燥处理：用棉丝蘸丙酮对钢材粘贴面擦拭，至无浮锈、浮尘、油渍、污渍为宜。
（8）乳胶水泥调配：由专职调配员进行配料，按照100：5水泥乳胶重量比，严格调配，搅拌均匀。
（9）涂抹粘贴：将拌好的乳胶水泥用抹子抹于角钢或砼粘贴面，厚约5mm，然后用卡具或其他加压工具加压，加压程度以角钢边缘刚好挤出胶浆为宜。
（10）缀板焊接：角钢固定加压后，然后将缀板与角钢焊接。
（11）加压养护：固定养护24h，在此期间禁止对钢材挠动、敲击，根据现场情况撤掉卡具。
（12）油漆防护：涂刷油漆保护角钢。
2、化学植筋（栓）（1）施工顺序（详见施工顺序）（2）施工方法①生根钢筋（栓）孔位定位：首先用钢筋探测仪探测原结构钢筋位置，定孔位时躲避原有钢筋。
②成孔：用电锤配相应直径的锤头，在原砼弹放好的孔位线上钻孔，孔深须符合设计及规范要求。
植筋直径与对应的钻孔直径设计值及锚固深度：③物理清孔：先用专用吹吸风机把孔内粉末及灰尘清除干净。
④化学清孔：用脱脂棉丝蘸丙酮充分擦拭孔壁，至孔内清洁无浮尘、无杂物为宜。
⑤钢筋（螺栓）锚固段打磨：用角向磨光机配钢丝轮角磨片对钢筋锚固段进行打磨除锈，直至露出金属光泽为宜。
⑥钢筋（螺栓）锚固段清洗：用脱脂棉蘸丙酮对打磨好钢筋的锚固段进行擦拭，至无浮尘、浮锈为宜。
⑦结构胶调配：由专职调胶员进行配胶，用台称按甲：乙＝4：1的比例（重量比）分别称出甲、乙两组份胶后，分别充分搅匀，然后混合再充分搅拌均匀，至无单一胶色为宜。
搅拌时注意要按同一旋转方向，不可逆向再搅。
⑧注胶植筋（栓）：用专用注胶器将调配好的结构胶注入孔内约2／3，然后将钢筋（螺栓）缓缓旋转植入孔内，使钢筋（螺栓）达到规定锚固深度为止，然后将其固定，洞口用结构胶泥封堵，以防止胶固化前外溢。
⑨固定养护：钢筋（螺栓）锚固后需将其固定避免倾斜24小时内不得对其有任何挠动。
⑩自检拉拔：用钢筋拉拔仪对植好并固化的钢筋（螺栓）进行拉拔检测，自检数量应包括所有植筋，拉拔数据参照设计值或相关规范规定。
注意：植筋（栓）时，其钢筋（螺栓）宜先焊后种植或采取直螺纹机械连接；若有困难而必须后焊，其焊点距基材混凝土表面应大于15d，且应采用冰水浸渍的湿毛巾包裹植筋外露部分的根部。
3、灌浆料工程（1）施工顺序（详见施工顺序）（2）施工方法1、钢筋工程（1）进货检验。
钢筋应有出厂质量证明书，进场以后应查对标志，做外观检查。
钢筋表面不得有裂纹、结疤、拆叠和老锈等，并随机抽取10根钢筋称量，重量允许偏差不大于±4％。
（2）力学性能试验。
从每批钢筋中任选两根钢筋，每根取两个试样分别进行拉伸试验（包括屈服点、抗拉强度和伸长率）和冷弯试验。
如有一项检验不符合要求，则从同一批中另取双倍数量的试样重新做各项试验，如仍有一个试样不合格。
则该批钢筋不合格。
钢筋堆放在钢筋场内，应用枕木将钢筋垫高300mm，并做好标识牌。
要求分清钢筋的品种、规格、数量、检验状态（已检合格、待检、未检、不合格品等）、进货日期。
钢筋在使用过程中严格按要求进行跟踪管理。
（3）钢筋加工、配制。
程序为：确定用料、除锈（除污迹）、调直、切断、弯曲成型。
确定用料严格按翻样单上要求的规格、数量加工配制。
钢筋表面如有油渍、铁锈、泥土，应在使用前清理干净，除锈采用人工钢丝刷清除。
钢筋弯曲成型时，应根据翻样单上尺寸，先划出弯起点位置再弯曲。
环筋制作时，其弧度均按钢筋所在部位的筒身半径加工。
应根据该尺寸钢筋的半径在地面上实际放样，先加工一根钢筋，根据放样尺寸调整弯曲机的弯曲弧度，调整合适后再成批加工。
钢筋在加工过程中如发生脆断、劈裂等异常时，应及时向技术人员反映，并停止该批钢筋的使用。
（4）钢筋连接。
本工程采用钢筋连接形式有：直螺纹和绑扎接头。
钢筋焊接操作的焊工必须具有钢筋焊工操作合格证，并在规定的焊接内施焊，在正式焊接前，应根据施工条件进行试焊做试件，试件做三组，试验合格后方可上岗操作。
钢筋焊前应将钢筋端头150mm范围内清除干净。
（5）钢筋绑扎:钢筋按绑扎顺序，由加工场用拖车运至现场，钢筋在运输过程中注意不要碰掉标识牌，并在指定地点分类垫高码放。
钢筋垂直运输在30m 以下使用吊车，30m以上使用电动提升模板系统的扒杆运输，先吊一圈外环钢筋和一圈内环钢筋，以使固定竖筋，然后再吊竖筋。
外操作架平台上的钢筋必须均匀堆放，不得集中堆放，以防平台偏载。
绑扎钢筋的顺序为先立竖筋，然后再绑环筋。
每节筒壁最上一道环筋应高于模板30mm。
为保证保护层的准确，每节应先绑上最上面一道环筋，计算该节最上一道环筋的半径，用钢尺拉准绑好，再绑下面的环筋。
在打混凝土以前在下一道节顶处用环筋将竖筋固定，以防该节混凝土施工时下一节竖筋移位，竖向钢筋全部采用直螺纹连接。
环向钢筋采用绑扎同一截面的绑扎接头至少相隔三排钢筋，相邻接头的间距应大于1m。
绑扎使用22#铅丝，每扣不少于3根，保护层垫块要提前预制，40mm×40mm×30mm垫块要垫实绑牢，避免在钢筋受扰动或打混凝土时掉落出现漏筋现象。
2、模板工程（1）均采用钢模、木模相结合的支模方案。
（2）配模板时必须实地放样，木模里侧光滑平整，不得有翘曲现象。
支木模时必须位置准确，缝隙严密，并均匀涂刷隔离剂。
为使木模与钢模结合紧密，模板缝加毡和用螺栓固定。
3、灌浆料工程早强高强无收缩灌浆料已经预混均匀，只需在施工现场按比例加入清洁自来水搅拌均匀即可。
负温型灌浆料的外加水量为13+1%。
搅拌5分钟左右，搅拌时先向物料中加80%水量，搅拌2分钟后再加所剩的20%水。
搅拌完的拌合物，随停放时间增长，其流动性降低，自加水算起应在30分钟内用完。
5、加大截面（1）施工顺序（详见施工顺序）（2）施工方法①剔除砼保护层：首先对梁柱增大截面处表面凿毛，采用人工剔凿去掉钢筋的砼保护层。
②清洗：浇水湿润并用水清洗。
③化学植筋：对梁柱主筋化学生根，详见化学植筋施工工艺。
