倍压整流电路原理
全波倍压整流的原理及应用
全波倍压整流的原理及应用1. 引言全波倍压整流是一种常见的电力电子领域的电路组成部分，其原理是利用二极管的导通特性，将输入的交流电转换为直流电。
本文将介绍全波倍压整流的原理及其应用。
2. 全波倍压整流的原理全波倍压整流电路由以下几部分组成：•变压器：将输入的交流电压进行降压操作，提供合适的电压给后续的电路使用。
•整流电路：由四个二极管组成的整流桥，将输入的交流电转换为单向传导的直流电。
•滤波电路：使用电感和电容等元件将直流电中的脉动成分滤除，得到更为稳定的直流电输出。
•调压电路：根据需要，对直流电进行进一步的调节，以满足实际应用的要求。
在工作过程中，交流电先经过变压器降压，然后通过整流桥进行整流，得到单向传导的直流电。
接下来，直流电经过滤波电路进行滤波，去除脉动成分，得到稳定的直流电输出。
最后，经过调压电路调节输出电压，以满足实际应用的需求。
3. 全波倍压整流的应用全波倍压整流电路广泛应用于各种电力电子设备和电子产品中。
以下是一些常见的应用场景：3.1 电源供应器全波倍压整流电路作为电源供应器的核心部件，为各种电子设备提供稳定的直流电源。
它可以将输入的交流电转换为所需的直流电，并经过滤波和调压等处理，确保电子设备正常运行。
3.2 交流电动机驱动在交流电动机驱动系统中，全波倍压整流电路将输入的交流电转换为直流电，供给电动机运行所需的直流电源。
通过调节输出电压，可以控制电动机的转速和运行方向。
3.3 充电器全波倍压整流电路还广泛应用于各类充电器中，如手机充电器、笔记本电脑充电器等。
它能够将输入的交流电转换为适当的直流电，为电子设备的电池充电提供所需的电能。
3.4 逆变器在逆变器中，全波倍压整流电路被用作直流电源，通过逆变操作将直流电转换为交流电。
逆变器广泛应用于太阳能发电系统、风能发电系统等领域，将直流能源转换为可供交流电器设备使用的电能。
4. 总结全波倍压整流电路是一种常用的电力电子电路，利用二极管的导通特性将输入的交流电转换为直流电。
简单倍压 整流电路 原理 介绍
倍压整流电路原理时间：2009-02-20 14:10:59 来源：资料室作者：（1）负半周时，即A为负、B为正时，D1导通、D2截止，电源经D1向电容器C1充电，在理想情况下，此半周内，D1可看成短路，同时电容器C1充电到Vm，其电流路径及电容器C1的极性如上图（a）所示。
（2）正半周时，即A为正、B为负时，D1截止、D2导通，电源经C1、D1向C2充电，由于C1的Vm 再加上双压器二次侧的Vm使c2充电至最高值2Vm，其电流路径及电容器C2的极性如上图（b）所示.其实C2的电压并无法在一个半周内即充至2Vm，它必须在几周后才可渐渐趋近于2Vm，为了方便说明，底下电路说明亦做如此假设。
如果半波倍压器被用于没有变压器的电源供应器时，我们必须将C1串联一电流限制电阻，以保护二极管不受电源刚开始充电涌流的损害。
如果有一个负载并联在倍压器的输出出的话，如一般所预期地，在（输入处）负的半周内电容器C2上的电压会降低，然后在正的半周内再被充电到2Vm如下图所示。
图1 直流半波整流电压电路（a）负半周（b）正半周图3 输出电压波形所以电容器c2上的电压波形是由电容滤波器过滤后的半波讯号，故此倍压电路称为半波电压电路。
ab126计算公式大全正半周时，二极管D1所承受之最大的逆向电压为2Vm，负半波时，二极管D2所承受最大逆向电压值亦为2Vm，所以电路中应选择PIV >2Vm的二极管。
2、全波倍压电路图4 全波整流电压电路（a）正半周（b）负半周图5 全波电压的工作原理.正半周时，D1导通，D2截止，电容器C1充电到Vm，其电流路径及电容C1的极性如上图（a）所示。
.负半周时，D1截止，D2导通，电容器C2充电到Vm，其电流路径及电容C2的极性如上图（b）所示。
.由于C1与C2串联，故输出直流电压，V0=Vm。
如果没有自电路抽取负载电流的话，电容器C1及C2上的电压是2Vm。
如果自电路抽取负载电流的话，电容器C1及C2上的电压是与由全波整流电路馈送的一个电容器上的电压同样的。
倍压整流负高压电路
倍压整流负高压电路倍压整流负高压电路是一种常见的电路配置，用于将输入电压倍增并整流为负高压输出。
本文将介绍倍压整流负高压电路的原理、工作方式以及应用领域。
一、原理倍压整流负高压电路的原理基于变压器和整流器的组合。
变压器用于将输入电压升高到所需的倍数，而整流器则将交流电转换为直流电。
通过合理的设计和控制，倍压整流负高压电路可以实现高效、稳定的负高压输出。
二、工作方式倍压整流负高压电路通常由以下几个主要组成部分构成：1. 变压器：变压器是倍压整流负高压电路的核心组件。
它由一对绕组组成，分别称为主绕组和副绕组。
主绕组接收输入电压，而副绕组则提供倍压输出。
通过变压器的变换比，可以实现输入电压的倍增。
2. 整流器：整流器用于将变压器输出的交流电转换为直流电。
常见的整流器包括单相整流桥和三相整流桥。
整流器通过控制开关管的导通和截止，使得电流只能单向流动，从而实现整流功能。
3. 滤波器：滤波器用于平滑整流器输出的脉动直流电。
它通常由电容器和电感器组成，能够滤除直流电中的纹波成分，使输出电压更加稳定。
4. 负载：负载是倍压整流负高压电路的输出部分，用于接收并利用负高压电源提供的电能。
负载可以是各种电子设备或实验装置，如粒子加速器、电子显微镜等。
三、应用领域倍压整流负高压电路在许多领域都有广泛的应用，其中一些典型的应用包括：1. 科学研究：倍压整流负高压电路常用于实验室中的科学研究，如粒子物理学、核物理学等。
它可以为实验装置提供所需的高电压和稳定的电源。
2. 工业应用：倍压整流负高压电路在工业领域中也有重要的应用。
例如，它可以用于电子器件的测试和校准，以及高压设备的驱动和控制。
3. 医疗设备：在医疗设备中，倍压整流负高压电路常用于X射线机、CT扫描仪等设备中的高压电源部分。
它能够为这些设备提供所需的高电压和稳定的电流。
4. 通信系统：倍压整流负高压电路还可以应用于通信系统中的高压电源模块。
它可以为通信设备提供稳定的高压电源，确保设备的正常运行。
倍压整流电路
（自学）倍压整流电路原理二极管倍压整流电路（Voltage doubler rectifer ）如图7.1.9所示。
1．工作原理设电源变压器二次电压u 2=2U 2sin ωt ，电容初始电压为零。
图7.1.9 倍压整流电路(1)当u 2正半周a 端瞬时极性为正，b 端为负，二极管VD 1导通，C 1充电，u C1≈2U 2，极性右正左负。
(2)当u 2为负半周a 负b 正，VD 1反偏截止，VD 2正偏导通，C 2充电，u C2=2U 2+ u C1≈22U 2，极性右正左负。
(3)当u 2再次为正半周VD 1、VD 2反偏截止，VD 3正偏导通，C 3充电，u c3=22U 2+22U 2-u C1≈22U 2，极性右正左负。
(4)当u 2再次为负半周VD 1、VD 2、VD 3均反偏截止，VD 4正偏导通，C 4充电，u C4≈22U 2，极性右正左负。
依次类推，若在图中e 、f 点后面按照图示结构接二极管和电容时，则每个电容都将充电至22U 2，极性均右正左负。
2．输出电路接法：(1)=o u 23U 2，负载接e 、b 两节点。
(2) =o u 24U 2，负载接f 、a 两节点。
在以上分析中，均未考虑电容放电的影响，而实际应用时，当接上负载后，电容将要对负载放电，使输出电压降低。
3．适用场合倍压整流电路仅适用于负载电流很小的场合。
4．元器件选择RM U 22U 2；C 1的耐压值≥N U 2U 2，其余电容的耐压值≥N U 22U 2，电容值可按式τd =R L C ≥(3～5)T /2估算。
三、 滤波电路1．采用滤波电路的缘由及功用 整流电路输出的电压是脉动的，含有较大的脉动成分。
这种电压只能用于对输出电压平滑程度要求不高的电子设备中，如电镀、蓄电池充电设备等。
滤波电路（Filter ）的作用：保留整流后输出电压的直流成分，滤掉脉动成分，使输出电压趋于平滑，接近于理想的直流电压。
一文看懂倍压整流灭鼠电路原理

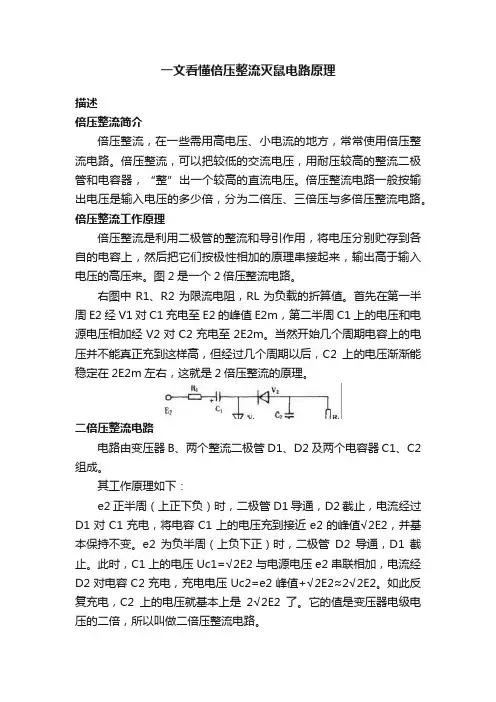

一文看懂倍压整流灭鼠电路原理描述倍压整流简介倍压整流，在一些需用高电压、小电流的地方，常常使用倍压整流电路。
倍压整流，可以把较低的交流电压，用耐压较高的整流二极管和电容器，“整”出一个较高的直流电压。
倍压整流电路一般按输出电压是输入电压的多少倍，分为二倍压、三倍压与多倍压整流电路。
倍压整流工作原理倍压整流是利用二极管的整流和导引作用，将电压分别贮存到各自的电容上，然后把它们按极性相加的原理串接起来，输出高于输入电压的高压来。
图2是一个2倍压整流电路。
右图中R1、R2为限流电阻，RL为负载的折算值。
首先在第一半周E2经V1对C1充电至E2的峰值E2m，第二半周C1上的电压和电源电压相加经V2对C2充电至2E2m。
当然开始几个周期电容上的电压并不能真正充到这样高，但经过几个周期以后，C2上的电压渐渐能稳定在2E2m左右，这就是2倍压整流的原理。
二倍压整流电路电路由变压器B、两个整流二极管D1、D2及两个电容器C1、C2组成。
其工作原理如下：e2正半周（上正下负）时，二极管D1导通，D2截止，电流经过D1对C1充电，将电容C1上的电压充到接近e2的峰值√2E2，并基本保持不变。
e2为负半周（上负下正）时，二极管D2导通，D1截止。
此时，C1上的电压Uc1=√2E2与电源电压e2串联相加，电流经D2对电容C2充电，充电电压Uc2=e2峰值+√2E2≈2√2E2。
如此反复充电，C2上的电压就基本上是2√2E2了。
它的值是变压器电级电压的二倍，所以叫做二倍压整流电路。
在实际电路中，负载上的电压约等于2X√2E2。
整流二极管D1和D2所承受的最高反向电压均为2X√2E2。
电容器上的直流电压Uc1=√2E2，Uc2=2√2E2。
可以据此设计电路和选择元件。
三倍压整流电路在二倍压整流电路的基础上，再加一个整流二极管D3和－个滤波电容器C3，就可以组成三倍压整流电路，三倍压整流电路的工作原理是：在e2的第一个半周和第二个半周与二倍压整流电路相同，即C1上的电压被充电到接近√2E2，C2上的电压被充电到接近2√2E2。
倍压整流电路工作原理
倍压整流电路工作原理嘿，朋友们！今天咱来聊聊倍压整流电路工作原理这玩意儿。
你说这倍压整流电路啊，就像是一个神奇的小魔法师，能把交流电变得服服帖帖的。
咱就打个比方哈，交流电就像是一群调皮的小孩子，上蹿下跳的没个定性。
而倍压整流电路呢，就是那个厉害的老师，能把这些调皮孩子管得乖乖的，让他们排好队，一个一个地通过。
它是咋做到的呢？其实啊，就是利用了电容和二极管。
这电容就像个小仓库，能把电存起来，二极管呢，就像是个看大门的，只让电往一个方向走。
你想想，交流电一会儿正一会儿负地跑过来，当正电压来的时候，一个二极管打开，电就往电容里充，等负电压来了，另一个二极管打开，又给电容充上了电。
这样一来二去的，电容上的电压不就越来越高了嘛！这不就实现倍压啦！你说神奇不神奇？就这么几个小零件，就能把交流电玩得团团转。
而且啊，这倍压整流电路在很多地方都有用呢！比如说一些小电器里，需要高电压但电流又不大的时候，它就派上大用场啦。
咱再换个说法，这倍压整流电路就像是个武林高手，有着独特的功夫秘籍。
它能把交流电这个小怪兽打得落花流水，乖乖听话。
你看啊，那些复杂的电路就像是一个大江湖，各种元件都有自己的本事。
而倍压整流电路在其中可是有着独特地位的，它能在关键时刻发挥大作用。
有时候我就想啊，这发明倍压整流电路的人可真是太聪明啦！他们怎么就能想到这么巧妙的办法呢？这得需要多厉害的脑子啊！咱普通人虽然可能没办法像那些科学家一样去发明创造，但咱可以了解了解这些知识呀，也挺有意思的不是？反正我觉得，这倍压整流电路工作原理真的很值得我们去好好琢磨琢磨。
它就像是隐藏在电路世界里的一个小秘密，等我们去发现它，解开它的神秘面纱。
所以啊，朋友们，别小看了这小小的倍压整流电路哦，它里面可有着大学问呢！原创不易，请尊重原创，谢谢!。
电源设计--倍压电路原理及应用
在电路设计过程中，当后级需要的电压比前级高出数倍而所需要的电流并不是很大时，就可以使用倍压整流电路。
倍压整流：可以将较低的交流电压，用耐压较高的整流二极管和电容器，“整”出一个较高的直流电压。
一、倍压整流电路工作原理倍压整流电路主要是利用二极管单向导通(相当于开关)的特性和电容两端电压不能突变且可以存储能量的特性，使得能量逐步往后级输送，同时线路上的电压也逐渐升高，所以就有了二倍压、三倍压、多倍压整流电路。
但是由于倍压整流电路只是有二极管和电容组成，所以其只能用于低电流高电压的环境，不适合大电流和高电压的环境。
二、倍压整流电路分析2.1、二倍压整流电路图1 二倍压整流电路图1是一个简单的二倍压整流电路，其工作原理如下：1.在U1负半周时，UAB=-U2，二极管D26导通，D25截止，给电容C82充电，充电完成后，UC82=UCA=U2；2.U1从负半周变为正半周时，二极管D25导通，D26截止，此时C82和电源电压均向电容C85充电(电能从C82转移到C85)，即UC85=UDB=2*U2；3.U1再从正半周变为负半周时，二极管D26导通，C82被充电(补充电能)，D25截止，电容C85上的电压不变，即UC85=UDB=2*U2；后面电路将一直循环第2步和第3步，从而也使输出电压稳定在2*U2。
1.其实C85的电压无法在一个半周期内即充至二倍压，它必须在几个周期后才逐渐趋向于二倍压，为方便电路分析，后面电路也假设在分析周期内便达到倍压电压。
2.如果倍压电路前级没有类似变压器的隔离电路，要注意其浪涌电流的防护，以保护电路中的二极管。
3.如果电路中连接有负载RL，在步骤3过程中电容上的电压会有所下降，然后在步骤2中再通过前级充电补充，所以电路中会形成一定的纹波。
2.2、三倍压整流电路图2 三倍压整流电路图2是一个简单的三倍压整流电路，D24、D25、D26均为二极管(如1N4148)，C82、C83、C85均为耐压值合适的电容，其工作原理如下：1.在U1正半周时，UAB=U2，此时二极管D24导通，D26、D25均截止，给电容C83充电,充电完成后电容C83两端电压UC83=U2；2.U1从正半周变为负半周时，UAB=-U2，且电容C83两端电压不能发生突变，UCA=2*U2，此时二极管D26、D25导通，D24截止，给电容C82、C85充电，充电完成后电容C82两端电压UDA=2*U2，C85两端电压UEB=U2；3.U1再从负半周变为正半周，UAB=U2，同时遵循电容两端电压不能突变的原则，UDB=UDA+UAB=3*U2,所以D24、D25导通，D26截止，给电容C83、C85充电，充电完成后，C85两端电压UC85=3*U2，C83两端的电压为UC83=U2;4.U1从正半周变为负半周时，UAB=-U2，此时将重复步骤2、3，一直向后级输送电能，最终输出电压也将维持在3*U2,所以该电路是一个三倍压电路。
倍压整流电路原理？
倍压整流电路是一种用于将交流电源转换为具有较高直流电压的电路。
它通常由交流输入、变压器、整流桥和滤波电路组成。
整流桥是倍压整流电路的核心部件，它由四个二极管组成，形成一个桥式结构。
根据电压极性的不同，二极管将正半周或负半周的交流信号转换为单向的直流信号。
倍压整流电路的工作原理如下：
1. 交流输入：将交流电源连接到倍压整流电路的输入端。
2. 变压器：交流电压经过变压器降压或升压，以提供适合整流桥工作的电压。
3. 整流桥：交流电压经过变压器后，输入到整流桥。
整流桥由四个二极管组成，将交流信号转换为单向的直流信号。
- 当输入信号的电压极性为正时，D1 和D2 二极管导通，允许电流通过，而D3 和D4 二极管则被反向极化，阻止电流通过。
- 当输入信号的电压极性为负时，D3 和D4 二极管导通，允许电流通过，而D1 和D2 二极管则被反向极化，阻止电流通过。
4. 滤波电路：经过整流桥的输出是脉动的直流信号。
为了平滑输出电压，需要添加一个滤波电路来去除脉动部分。
滤波电路一般由电容器组成，它可以储存电荷并平滑输出电压波形。
5. 输出电压：滤波电路将脉动的直流信号转换为平滑的输出电压，输出端即可获取到较高的直流电压。
需要注意的是，倍压整流电路只能将交流电源电压转换成具有较高的直流电压，但输出电流通常较小。
此外，倍压整流电路还可以根据需要添加稳压电路来控制输出电压的稳定性。
倍压整流电路应用广泛，例如在通信设备、电子器件、电源适配器等领域中常见。
它具有简单、高效、稳定的特点，可以为各种设备提供所需的高直流电压。
倍压整流电路原理
倍压整流电路原理(１)负半周时,即A为负、B为正时,D1导通、D２截止,电源经Ｄ１向电容器Ｃ1充电,在理想情况下,此半周内,D1可瞧成短路,同时电容器C1充电到Ｖｍ,其电流路径及电容器C１得极性如上图(a)所示。
(２)正半周时,即A为正、B为负时,D1截止、D2导通,电源经C1、Ｄ1向C2充电,由于C1得Ｖm再加上双压器二次侧得Vm使c２充电至最高值２Ｖｍ,其电流路径及电容器C2得极性如上图(b)所示.其实C2得电压并无法在一个半周内即充至２Vm,它必须在几周后才可渐渐趋近于2Ｖm,为了方便说明,底下电路说明亦做如此假设。
如果半波倍压器被用于没有变压器得电源供应器时,我们必须将C1串联一电流限制电阻,以保护二极管不受电源刚开始充电涌流得损害、如果有一个负载并联在倍压器得输出出得话,如一般所预期地,在(输入处)负得半周内电容器C2上得电压会降低,然后在正得半周内再被充电到2Vｍ如下图所示。
图1 直流半波整流电压电路(a)负半周(b)正半周图３输出电压波形所以电容器c２上得电压波形就是由电容滤波器过滤后得半波讯号,故此倍压电路称为半波电压电路。
正半周时,二极管D1所承受之最大得逆向电压为２Vm,负半波时,二极管Ｄ2所承受最大逆向电压值亦为２Vｍ,所以电路中应选择PIV 2Vｍ得二极管。
2、全波倍压电路图4全波整流电压电路(a)正半周(b)负半周图５全波电压得工作原理正半周时,D1导通,Ｄ2截止,电容器C１充电到Vｍ,其电流路径及电容C1得极性如上图(a)所示。
负半周时,Ｄ1截止,D2导通,电容器C2充电到Ｖm,其电流路径及电容C2得极性如上图(b)所示、由于Ｃ1与C2串联,故输出直流电压,Ｖ0=Vｍ。
如果没有自电路抽取负载电流得话,电容器C1及C2上得电压就是２Vm、如果自电路抽取负载电流得话,电容器C1及Ｃ2上得电压就是与由全波整流电路馈送得一个电容器上得电压同样得、不同之处就是,实效电容为C1及C2得串联电容,这比C1及C2单独得都要小。
微波炉倍压整流原理
微波炉倍压整流原理微波炉倍压整流原理是利用变压器来实现电源电压向高压变换的过程。
整流的目的是将电源交流电转变为直流电。
在微波炉中，高压直流电是用来供给炉内的磁控管工作的。
微波炉的整流器由高效电子硅整流器和平滑滤波电容器组成。
整个变压器一般由三个主要部分构成：输入端的变压器、输出端的变压回路和整流器。
其中，输入端的变压器主要起到将电源电压变换到合适的范围的作用，而输出端的变压回路和整流器则是为了将高压交流电变换为高压直流电。
整流器内主要包括单相整流桥、筛波电容和辅助部件。
单相整流桥是整流器的核心部件，它由四个二极管组成。
当交流电进入整流器时，二极管根据不同的电压极性进行导通或截止，将交流电转变为脉冲形式的直流电。
筛波电容则用来平滑脉冲形式的直流电，将脉冲的波动部分平均，使高压直流电更加稳定。
整流器中辅助部件的作用是为了保护整流电路的正常工作。
其中，过流保护电阻用于限制电流的大小，过温保护器用于防止整流器过热，过压保护装置用于保护整流器的电源电压不受到过高的冲击。
这些辅助部件的存在保证了整流电路的安全稳定运行。
整流器工作时，输入端的变压器将低压的交流电转变为高压的交流电，然后进入整流器中的单相整流桥，通过四个二极管将交流电转换为脉冲形式的直流电。
接着，脉冲形式的直流电经过筛波电容进行平滑处理，将波动部分平均，得到稳定的高压直流电。
最后，高压直流电被供给给磁控管，使其工作。
总之，微波炉倍压整流原理是利用变压器将低压交流电转变为高压交流电，再经过单相整流桥和筛波电容的处理，将高压交流电转变为高压直流电。
通过这个过程，微波炉得到了稳定的高压直流电源，以供给磁控管的工作。
这种倍压整流原理使得微波炉能够高效地转换电源电压，实现微波炉的正常工作。
倍压整流原理详解（谷风软件）
倍压整流原理详解（谷风软件）预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制倍压整流电路原理详解（1）负半周时，即A为负、B为正时，D1导通、D2截止，电源经D1向电容器C1充电，在理想情况下，此半周内，D1可看成短路，同时电容器C1充电到Vm，其电流路径及电容器C1的极性如上图（a）所示。
RJy838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号（2）正半周时，即A为正、B为负时，D1截止、D2导通，电源经C1、D1向C2充电，由于C1的Vm再加上双压器二次侧的Vm使c2充电至最高值2Vm，其电流路径及电容器C2的极性如上图（b）所示.其实C2的电压并无法在一个半周内即充至2Vm，它必须在几周后才可渐渐趋近于2Vm，为了方便说明，底下电路说明亦做如此假设。
如果半波倍压器被用于没有变压器的电源供应器时，我们必须将C1串联一电流限制电阻，以保护二极管不受电源刚开始充电涌流的损害。
如果有一个负载并联在倍压器的输出出的话，如一般所预期地，在（输入处）负的半周内电容器C2上的电压会降低，然后在正的半周内再被充电到2Vm如下图所示。
图1 直流半波整流电压电路（a）负半周（b）正半周图3 输出电压波形所以电容器c2上的电压波形是由电容滤波器过滤后的半波讯号，故此倍压电RJy838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号路称为半波电压电路。
ab126计算公式大全RJy838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号正半周时，二极管D1所承受之最大的逆向电压为2Vm，负半波时，二极管D2所承受最大逆向电压值亦为2Vm，所以电路中应选择PIV >2Vm的二极管。
RJy838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号2、全波倍压电路图4 全波整流电压电路（a）正半周（b）负半周图5 全波电压的工作原理正半周时，D1导通，D2截止，电容器C1充电到Vm，其电流路径及电容C1的极性如上图（a）所示。
二极管_简单倍压_整流电路_原理
倍压整流电路原理（1）负半周时，即A为负、B为正时，D1导通、D2截止，电源经D1向电容器C1充电，在理想情况下，此半周内，D1可看成短路，同时电容器C1充电到Vm，其电流路径及电容器C1的极性如上图（a）所示。
（2）正半周时，即A为正、B为负时，D1截止、D2导通，电源经C1、D1向C2充电，由于C1的Vm 再加上双压器二次侧的Vm使c2充电至最高值2Vm，其电流路径及电容器C2的极性如上图（b）所示.其实C2的电压并无法在一个半周内即充至2Vm，它必须在几周后才可渐渐趋近于2Vm，为了方便说明，底下电路说明亦做如此假设。
如果半波倍压器被用于没有变压器的电源供应器时，我们必须将C1串联一电流限制电阻，以保护二极管不受电源刚开始充电涌流的损害。
如果有一个负载并联在倍压器的输出出的话，如一般所预期地，在（输入处）负的半周内电容器C2上的电压会降低，然后在正的半周内再被充电到2Vm如下图所示。
图1 直流半波整流电压电路（a）负半周（b）正半周图3 输出电压波形所以电容器c2上的电压波形是由电容滤波器过滤后的半波讯号，故此倍压电路称为半波电压电路。
ab126计算公式大全正半周时，二极管D1所承受之最大的逆向电压为2Vm，负半波时，二极管D2所承受最大逆向电压值亦为2Vm，所以电路中应选择PIV >2Vm的二极管。
2、全波倍压电路图4 全波整流电压电路（a）正半周（b）负半周图5 全波电压的工作原理.正半周时，D1导通，D2截止，电容器C1充电到Vm，其电流路径及电容C1的极性如上图（a）所示。
.负半周时，D1截止，D2导通，电容器C2充电到Vm，其电流路径及电容C2的极性如上图（b）所示。
.由于C1与C2串联，故输出直流电压，V0=Vm。
如果没有自电路抽取负载电流的话，电容器C1及C2上的电压是2Vm。
如果自电路抽取负载电流的话，电容器C1及C2上的电压是与由全波整流电路馈送的一个电容器上的电压同样的。
常用倍压整流电路
常用倍压整流电路常用倍压整流电路是一种常见的电路配置，用于将交流电转换为直流电。
它由变压器、整流桥和滤波电容组成。
本文将详细介绍常用倍压整流电路的工作原理、特点及应用。
常用倍压整流电路的工作原理如下：首先，交流电经过变压器，通过变压器的变压作用，将输入电压升高或降低。
然后，经过整流桥，将交流电转换为脉动的直流电。
最后，通过滤波电容，将脉动的直流电平滑成稳定的直流电输出。
常用倍压整流电路具有以下特点：首先，它可以将输入电压倍增，适用于一些需要较高输出电压的应用。
其次，它采用整流桥和滤波电容的组合，具有较好的整流和滤波效果，输出电压稳定。
此外，常用倍压整流电路结构简单，成本低廉，易于实现和维护。
常用倍压整流电路在实际应用中具有广泛的用途。
首先，它常被用于电源适配器和电子设备中，将交流电转换为直流电，为电子设备提供稳定的电源。
其次，它也常被用于无线电通信设备中，将交流电转换为直流电，为通信设备提供稳定的电源。
此外，常用倍压整流电路还可以用于工业自动化控制系统中，为控制系统提供稳定的电源。
在实际应用中，常用倍压整流电路需要注意以下几点。
首先，选择合适的变压器，根据实际需求确定输入电压和输出电压的比例。
其次，选择合适的整流桥和滤波电容，以确保电路具有良好的整流和滤波效果。
此外，还需要注意电路的散热和绝缘等问题，以确保电路的稳定性和安全性。
总结起来，常用倍压整流电路是一种常见的电路配置，用于将交流电转换为直流电。
它具有将输入电压倍增、整流和滤波效果好、结构简单等特点。
在实际应用中，它被广泛应用于电子设备、通信设备和工业自动化控制系统等领域。
因此，了解常用倍压整流电路的工作原理和特点对于电子工程师和相关从业人员来说是非常重要的。
通过合理选择元器件和注意电路设计中的细节，可以确保常用倍压整流电路的稳定性和可靠性。
倍压整流电路的工作原理及电路(史上最全).
倍压整流电路的工作原理及电路设计在某些电子设备中，需要高压（几千伏甚至几万伏）、小电流的电源电路。
一般都不采用前面讨论过的几种整流方式，因为那种整流电路的整流变压器的次级电压必须升的很高，圈数势必很多，绕制困难。
这里介绍的倍压整流电路，在较小电流的条件下，能提供高于变压器次级输入的交流电压幅值数倍的直流电压，可以避免使用变压比很高的升压变压器，整流元件的耐压相对也可较低，所以这类整流电路特别适用于需要高电压、小电流的场合。
倍压整流是利用电容的充放电效应工作的整流方式，它的基本电路是二倍压整流电路。
多倍压整流电路是二倍压电路的推广。
1、二倍压整流电路（1）桥式二倍压整流电路图1所示电路是桥式倍压整流电路，图1的(1)和(2)为同一电路的两种不同画法。
在这里，用两个电容器取代了全波桥式整流电路中的两只二极管。
整流管D1、D2在交流电的两个半周分别进行半波整流。
各自对电容C1和C2充电。
由负载R L与C1、C2回路看，两个电容是接成串联的。
负载R L上的直流电能是由C1、C2共同供给的。
当e2正半周时，D1导通，如果负载电阻R L很大，即流过R L的电流很小的话，整流电流i D1使C1充电到2E2的电压，并基本保持不变，极向如图中所示。
同样，当e2负半周时，经D2对C2也充上2E2的电压，极向如图中所示。
跨接在两个串联电容两端的负载R L上的电压U L=U C1+U C2，接近于e2幅值的两倍。
所以称这种电路为二倍压整流电路。
实际上，在正半周C1被充电到幅值2E2后，D1随即截止，C1将经过R L对C2放电，U C1将有所降低。
在负半周，当C2被充电到幅值2E2后，D2截止，C2的放电回路是由C1至R L，U C2也应有所降低。
这样，U C1和U C2的平均值都应略低于2E2，也即负载电压是不到次级绕组电压幅值的两倍的。
只有在负载R L很大时，U L≈2E2。
U C1、U C2及U L的变化规律如图2所示。
串级型倍压整流电路原理
串级型倍压整流电路原理
串级型倍压整流电路是一种常见的电路结构，能够将输入电压通过整流和倍压
操作，得到较高的输出电压。
其原理是通过多个整流电路串联连接，利用电容储存电能并进行倍压操作，从而提高输出电压。
该电路的基本原理是先进行整流操作，将交流输入电压转换为直流电压。
在整
流过程中，使用二极管来使得电流只能从正向流动，因此只有一个方向的电压输出，消除了交流信号的负半周。
整流后产生的直流电压经过滤波电容进行平滑处理，消除电压波动，获得稳定的直流输出。
完成整流操作后，电路的下一步是进行倍压操作。
在倍压电路中，借助电容的
特性，当电容储存的电能释放时，其极性会出现反向，从而使得电压翻倍。
通过适当选择倍压电路中的电容和开关元件，可以实现输出电压的提升。
这种串级型倍压整流电路的原理使得在输入电压有限的情况下，可以获得更高
的输出电压。
通过增加整流电路的个数和选择合适的倍压电路，可以进一步提高输出电压的倍数。
总结一下，串级型倍压整流电路利用整流和倍压操作，能够将输入电压转换为
较高的输出电压。
通过多个整流电路串联连接，并借助电容的特性进行倍压操作，实现输出电压的提升。
这种电路结构在实际应用中具有重要意义，可以用于各种需要高电压输出的场合。
倍压整流电路原理
倍压整流电路原理（1）负半周时，即A为负、B为正时，D1导通、D2截止，电源经D1向电容器C1充电，在理想情况下，此半周内，D1可看成短路，同时电容器C1充电到Vm，其电流路径及电容器C1的极性如上图（a）所示。
（2）正半周时，即A为正、B为负时，D1截止、D2导通，电源经C1、D1向C2充电，由于C1的Vm 再加上双压器二次侧的Vm使c2充电至最高值2Vm，其电流路径及电容器C2的极性如上图（b）所示.其实C2的电压并无法在一个半周内即充至2Vm，它必须在几周后才可渐渐趋近于2Vm，为了方便说明，底下电路说明亦做如此假设。
如果半波倍压器被用于没有变压器的电源供应器时，我们必须将C1串联一电流限制电阻，以保护二极管不受电源刚开始充电涌流的损害。
如果有一个负载并联在倍压器的输出出的话，如一般所预期地，在（输入处）负的半周内电容器C2上的电压会降低，然后在正的半周内再被充电到2Vm如下图所示。
ab126计算公式大全838电子图1 直流半波整流电压电路（a）负半周（b）正半周图3 输出电压波形所以电容器c2上的电压波形是由电容滤波器过滤后的半波讯号，故此倍压电路称为半波电压电路。
ab126计算公式大全正半周时，二极管D1所承受之最大的逆向电压为2Vm，负半波时，二极管D2所承受最大逆向电压值亦为2Vm，所以电路中应选择PIV >2Vm的二极管。
2、全波倍压电路图4 全波整流电压电路（a）正半周（b）负半周图5 全波电压的工作原理.正半周时，D1导通，D2截止，电容器C1充电到Vm，其电流路径及电容C1的极性如上图（a）所示。
.负半周时，D1截止，D2导通，电容器C2充电到Vm，其电流路径及电容C2的极性如上图（b）所示。
838电子.由于C1与C2串联，故输出直流电压，V0=Vm。
如果没有自电路抽取负载电流的话，电容器C1及C2上的.电压是2Vm。
如果自电路抽取负载电流的话，电容器C1及C2上的电压是与由全波整流电路馈送的一个电容.器上的电压同样的。
二极管_简单倍压_整流电路_原理[宝典]
![二极管_简单倍压_整流电路_原理[宝典]](https://img.taocdn.com/s3/m/a2a81c50a517866fb84ae45c3b3567ec102ddcfb.png)
二极管_简单倍压_整流电路_原理[宝典] 倍压整流电路原理(1)负半周时，即A为负、B为正时，D1导通、D2截止，电源经D1向电容器C1充电，在理想情况下，此半周内，D1可看成短路，同时电容器C1充电到Vm，其电流路径及电容器C1的极性如上图(a)所示。
(2)正半周时，即A为正、B为负时，D1截止、D2导通，电源经C1、D1向C2充电，由于C1的Vm再加上双压器二次侧的Vm使c2充电至最高值2Vm，其电流路径及电容器C2的极性如上图(b)所示.其实C2的电压并无法在一个半周内即充至2Vm，它必须在几周后才可渐渐趋近于2Vm，为了方便说明，底下电路说明亦做如此假设。
如果半波倍压器被用于没有变压器的电源供应器时，我们必须将C1串联一电流限制电阻，以保护二极管不受电源刚开始充电涌流的损害。
如果有一个负载并联在倍压器的输出出的话，如一般所预期地，在(输入处)负的半周内电容器C2上的电压会降低，然后在正的半周内再被充电到2Vm如下图所示。
ab126计算公式大全838电子图1 直流半波整流电压电路(a)负半周 (b)正半周图3 输出电压波形所以电容器c2上的电压波形是由电容滤波器过滤后的半波讯号，故此倍压电路称为半波电压电路。
ab126计算公式大全正半周时，二极管D1所承受之最大的逆向电压为2Vm，负半波时，二极管D2所承受最大逆向电压值亦为2Vm，所以电路中应选择PIV >2Vm的二极管。
2、全波倍压电路图4 全波整流电压电路(a)正半周 (b)负半周图5 全波电压的工作原理1. 正半周时，D1导通，D2截止，电容器C1充电到Vm，其电流路径及电容C1的极性如上图(a)所示。
2. 负半周时，D1截止，D2导通，电容器C2充电到Vm，其电流路径及电容C2的极性如上图(b)所示。
838电子3. 由于C1与C2串联，故输出直流电压，V0=Vm。
如果没有自电路抽取负载电流的话，电容器C1及C2上的电压是2Vm。
倍压整流 电容容量
倍压整流电容容量1. 概述倍压整流是一种常见的电路技术，用于将输入电压倍增并实现整流。
在倍压整流电路中，电容起到了重要的作用，它能够存储能量并平滑输出电压。
本文将对倍压整流和电容容量进行详细介绍。
2. 倍压整流原理倍压整流是一种将输入交流电转换为直流电的技术。
它通过使用变压器和二极管来实现。
具体原理如下：1.输入交流电经过变压器变换为所需的高或低电压。
2.变换后的交流电经过二极管桥式整流，使其成为单向导通的脉冲。
3.脉冲信号通过输出滤波器进行滤波，去除高频噪声和纹波。
4.输出滤波器中的电容起到了存储能量和平滑输出信号的作用。
3. 电容容量的选择选择适当的电容容量对于倍压整流电路的性能至关重要。
以下是选择电容容量时需要考虑的因素：3.1 输出纹波要求输出纹波是指输出信号中交流成分的大小。
通常情况下，输出纹波越小，电路的性能越好。
选择适当的电容容量可以有效降低输出纹波。
3.2 负载要求电容容量的选择还取决于负载的要求。
如果负载变化较大或需要较大的瞬时电流，需要选择较大容量的电容来满足需求。
3.3 尺寸和成本电容的尺寸和成本也是选择时需要考虑的因素。
通常情况下，电容容量越大，尺寸和成本就越高。
在选择电容时需要在性能和经济之间进行权衡。
4. 电容参数计算在实际应用中，需要根据具体需求计算出合适的电容参数。
以下是一些常用的计算公式：4.1 电压纹波计算公式输出纹波与电容容量之间存在一定关系，可以使用以下公式进行计算：ΔV = I / (2 * f * C)其中，ΔV为输出纹波峰-峰值，I为负载最大瞬时电流，f为整流频率，C为电容容量。
4.2 充放电时间计算公式电容的充放电时间也是一个重要参数，可以使用以下公式进行计算：t = R * C其中，t为充放电时间，R为负载电阻，C为电容容量。
5. 电容选型根据以上计算结果和实际需求，可以选择合适的电容型号和规格。
在选择时需要注意以下几点：•选择耐压合适的电容，确保能够承受倍压整流电路中的最高电压。
