车间设备布置设计与布置原则(ppt 28页)
合集下载
精益工厂布局方案ppt课件
子行业）
面积：40000平方米（旧+新厂）； 周规期划：：15年80战天略布局 特色： Cell化，垂直整合
案例分享：CP集团新旧厂布局改造 （电子 行业）
节约指标
物料搬运距离 物料搬运停滞点 物料搬运交叉点 单位面积产出 生产周期 在线库存WIP
改善前
1800米
21 23 5000RMB/平方米 21天 80万
Lean Manufacturing
精益生产
从开发，接单到发货 整个过程的一切活动
Demand Pull 需求拉动 按用户需求生产
消除瓶颈 TOC 象河流一样 顺畅流动
Value Flow 价值流动
降低成本， 改善质量， 缩短生产周期 【明确瓶颈】 消除浪费， 创造价值
精益工厂布局方法论3：关于瓶颈管理TOC的九大原则
目录
1 精益新工厂布局是什么 2 精益新工厂布局能给企业带来什么 3 精益新工厂布局方法论 4 精益新工厂布局案例分析
5 中普精益工厂布局咨询师介绍
精益工厂布局是什么？
? 在新经济时代，企业面临用户对产品及服务极具个性化要求且需求数量少而精，竞争对手全球化的 环境。企业除了技术创新突破，管理变革，还得大力推行精益管理，提升企业自身的软实软力和核心 竞争力。而精益工厂布局是企业推行精益的综合反映之一。
原则l 追求物流的平衡流畅，而不是生产能力的平衡。追求生产能力的平衡是为了使企业的生产能力得到充分利用。
原则2 “非瓶颈”的利用程度不由其本身决定，而是由系统的“瓶颈”决定的。瓶颈资源制约着系统的产出能力，而非瓶 颈资源的充分利用不仅不能提高产销率，而且会使库存和运行费增加。
原则3 资源的“利用”U（tilization）和“活力”A（ction）不是同义词。利用是资源应该利用的程度，活力是指资源能够 利用的程度。
制造车间布局详解课件
设备设施布局
设备设施布局
系统布置设计（Systematic Layout Planning ）
P产品构成分析：
例：叉车产品分析
设备设施布局
系统布置设计（Systematic Layout Planning ）
例：P—Q分析
设备设施布局
系统布置设计（Systematic Layout Planning ）
在工业安全用色中，橙色表示危险，是警戒色。橙色非常明亮刺眼，如火车头，登山服装，背包，救生衣等。车间现场，橙色可用于安全警示标识，如安全帽、危险作业场所的工作服。
在工业安全用色中，黄色表示提醒注意。如交通号志上的黄灯，工程用的大型机器，学生用雨衣，雨鞋等，危险、保安设施。车间现场，黄色常被用作安全色，因为这极易被人发现，如室外作业的工作服，常用于警示标识，用于通道线、定置线。
图1 产品原则布置示意图
设备设施布局
（2）工艺布置原则（机群式）把同类型的设备和人员集中布置在一个地方。
图4 工艺原则布置示意图
设备设施布局
（3）固定式布置原则（项目布置）主要是工程项目和大型产品生产采用的一种布置形式。 它的加工对象位置，生产工人和设备都随加工产品所在的某一位置而转移。如工程建设、飞机厂、造船厂、重型机器厂等。
车间整体颜色选择
色彩的前后感
处在同一平面上的颜色，有的颜色使人感觉突出，有的颜色给人以退向后方的感觉。前者称前进色，后者称为后退色。由各种不同波长的色彩在人眼视网膜上的成像有前后，红、橙等光波长的色在内侧成像，感觉比较迫近；蓝、紫等光波短的色则在外侧成像，在同样距离内感觉就比较后退。实际上这是视错觉的一种现象，一般暖色、纯色、高明度色、强烈对比色、大面积色、集中色等有前进感觉，相反，冷色、浊色、低明度色、弱对比色、小面积色、分散色等有后退感觉。
设备设施布局
系统布置设计（Systematic Layout Planning ）
P产品构成分析：
例：叉车产品分析
设备设施布局
系统布置设计（Systematic Layout Planning ）
例：P—Q分析
设备设施布局
系统布置设计（Systematic Layout Planning ）
在工业安全用色中，橙色表示危险，是警戒色。橙色非常明亮刺眼，如火车头，登山服装，背包，救生衣等。车间现场，橙色可用于安全警示标识，如安全帽、危险作业场所的工作服。
在工业安全用色中，黄色表示提醒注意。如交通号志上的黄灯，工程用的大型机器，学生用雨衣，雨鞋等，危险、保安设施。车间现场，黄色常被用作安全色，因为这极易被人发现，如室外作业的工作服，常用于警示标识，用于通道线、定置线。
图1 产品原则布置示意图
设备设施布局
（2）工艺布置原则（机群式）把同类型的设备和人员集中布置在一个地方。
图4 工艺原则布置示意图
设备设施布局
（3）固定式布置原则（项目布置）主要是工程项目和大型产品生产采用的一种布置形式。 它的加工对象位置，生产工人和设备都随加工产品所在的某一位置而转移。如工程建设、飞机厂、造船厂、重型机器厂等。
车间整体颜色选择
色彩的前后感
处在同一平面上的颜色，有的颜色使人感觉突出，有的颜色给人以退向后方的感觉。前者称前进色，后者称为后退色。由各种不同波长的色彩在人眼视网膜上的成像有前后，红、橙等光波长的色在内侧成像，感觉比较迫近；蓝、紫等光波短的色则在外侧成像，在同样距离内感觉就比较后退。实际上这是视错觉的一种现象，一般暖色、纯色、高明度色、强烈对比色、大面积色、集中色等有前进感觉，相反，冷色、浊色、低明度色、弱对比色、小面积色、分散色等有后退感觉。

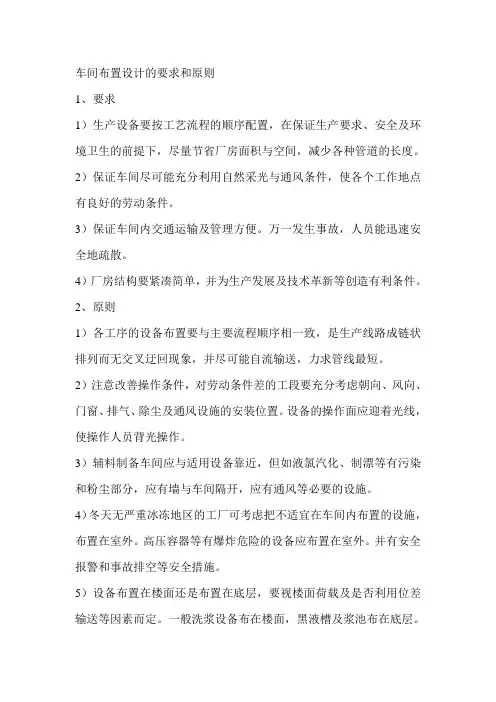

车间布置设计的要求和原则
车间布置设计的要求和原则1、要求1）生产设备要按工艺流程的顺序配置，在保证生产要求、安全及环境卫生的前提下，尽量节省厂房面积与空间，减少各种管道的长度。
2）保证车间尽可能充分利用自然采光与通风条件，使各个工作地点有良好的劳动条件。
3）保证车间内交通运输及管理方便。
万一发生事故，人员能迅速安全地疏散。
4）厂房结构要紧凑简单，并为生产发展及技术革新等创造有利条件。
2、原则1）各工序的设备布置要与主要流程顺序相一致，是生产线路成链状排列而无交叉迂回现象，并尽可能自流输送，力求管线最短。
2）注意改善操作条件，对劳动条件差的工段要充分考虑朝向、风向、门窗、排气、除尘及通风设施的安装位置。
设备的操作面应迎着光线，使操作人员背光操作。
3）辅料制备车间应与适用设备靠近，但如液氯汽化、制漂等有污染和粉尘部分，应有墙与车间隔开，应有通风等必要的设施。
4）冬天无严重冰冻地区的工厂可考虑把不适宜在车间内布置的设施，布置在室外。
高压容器等有爆炸危险的设备应布置在室外。
并有安全报警和事故排空等安全措施。
5）设备布置在楼面还是布置在底层，要视楼面荷载及是否利用位差输送等因素而定。
一般洗浆设备布在楼面，黑液槽及浆池布在底层。
6）相互联系的设备在保证正常运行、操作、维修、交通方便和安全条件下，尽可能靠近。
7）设备与墙柱之间的间距，无人通过最小500mm，有人通过最小800mm8）泵与泵之间间距一般1000mm，泵组之间间距约1500mm。
9）设备的安装位置不应骑在建筑物的伸缩缝或沉降缝上。
10）发散有害物质、产生巨大噪音和高温的生产部分应同一般的生产部分适当的隔开，以免互相干扰。
11）要统一安排车间所有操作平台、各种管路、地沟、地坑及巨大的或震动大的设备基础，避免同厂房基础发生矛盾。
12）操作平台的宽度应大于500mm，平台向上距梁底或楼板的距离应大于2000mm，平台下若走人或有设备需检修，平台底部净高不应小于2000mm。
13）合理安排厂房的出入口，每个车间出入口不应少于2个，厂房大门的宽度应比所需通过的设备宽度大200mm左右，比满载的运输工具宽度要大600~1000mm，总的宽度不应小于2000~2500mm。
第8节生产车间工艺布置
❖ 车间内设备布置要与生产流程顺序相一致，使生产线路 呈链状排列而无交叉迂回现象。
13
2、车间布置设计的有关参数
厂房建筑有关门窗、楼梯、地坪等的规定下一章介绍。 设备之间或设备与墙之间的净间距大小，设计者应根据设备大
小、车间布置要求、设备上连接管线的多少、检修的频繁程度 等各种因素，结合生产经验具体确定。
效玻璃面积参考表”可知。 ❖ 食品工厂采用的窗一般有侧窗和天窗两大类。使用侧窗和天窗采光
称为混合采光。在侧窗采光中，还规定了“深度系数”，即厂房的 进深L与富高h的比值，食品厂房：L/h ≤ 4。
17
（5）采暖、保温、通风
❖ 在食品生产车间或工段，有时从生产工艺角度需要考虑采暖 或保温，或从冬季车间内的生产条件出发需要设置采暖或保 温设施。
12
1、车间布置设计的有关技术
❖ 厂房平面、立面布置，需按生产车间的组成和工艺要求 以及建筑本身的可能性和合理性综合考虑。生产车间的形
式要有利于设备的排列、管线的缩短，便于安排进出口位置和交通，有较 多可供自然采光和通风的墙面。厂房的高度及柱网布置，应根据设备布置 要求确定，同时要尽可能符合建筑模数制的要求，以充分利用建筑结构上 的标准预制构件，节约建筑设计与施工力量。
一般定位标准是以建筑物中心作为定位基准线的，设备管口方位及 大小。 操作平台示意图，主要尺寸和台面相对标高。 吊车及吊梁的平面位置。 地坑、地沟位置、尺寸及地坑、地沟相对标高。 吊装孔、预留孔的位置和尺寸。 辅助室、生活室的位置、尺寸及室内设备器具等示意图和尺寸。 26
剖视图
剖视图是在厂房建筑的适当位置，垂直剖切后绘出的立面剖视图， 以表达在高度方向设备安装布置的情况。
在平面图中必须表示清楚各设备的安装位置，下水道、门窗、各工 序及各车间生活设施的位置，进出口及防蝇、防虫措施等。
13
2、车间布置设计的有关参数
厂房建筑有关门窗、楼梯、地坪等的规定下一章介绍。 设备之间或设备与墙之间的净间距大小，设计者应根据设备大
小、车间布置要求、设备上连接管线的多少、检修的频繁程度 等各种因素，结合生产经验具体确定。
效玻璃面积参考表”可知。 ❖ 食品工厂采用的窗一般有侧窗和天窗两大类。使用侧窗和天窗采光
称为混合采光。在侧窗采光中，还规定了“深度系数”，即厂房的 进深L与富高h的比值，食品厂房：L/h ≤ 4。
17
（5）采暖、保温、通风
❖ 在食品生产车间或工段，有时从生产工艺角度需要考虑采暖 或保温，或从冬季车间内的生产条件出发需要设置采暖或保 温设施。
12
1、车间布置设计的有关技术
❖ 厂房平面、立面布置，需按生产车间的组成和工艺要求 以及建筑本身的可能性和合理性综合考虑。生产车间的形
式要有利于设备的排列、管线的缩短，便于安排进出口位置和交通，有较 多可供自然采光和通风的墙面。厂房的高度及柱网布置，应根据设备布置 要求确定，同时要尽可能符合建筑模数制的要求，以充分利用建筑结构上 的标准预制构件，节约建筑设计与施工力量。
一般定位标准是以建筑物中心作为定位基准线的，设备管口方位及 大小。 操作平台示意图，主要尺寸和台面相对标高。 吊车及吊梁的平面位置。 地坑、地沟位置、尺寸及地坑、地沟相对标高。 吊装孔、预留孔的位置和尺寸。 辅助室、生活室的位置、尺寸及室内设备器具等示意图和尺寸。 26
剖视图
剖视图是在厂房建筑的适当位置，垂直剖切后绘出的立面剖视图， 以表达在高度方向设备安装布置的情况。
在平面图中必须表示清楚各设备的安装位置，下水道、门窗、各工 序及各车间生活设施的位置，进出口及防蝇、防虫措施等。

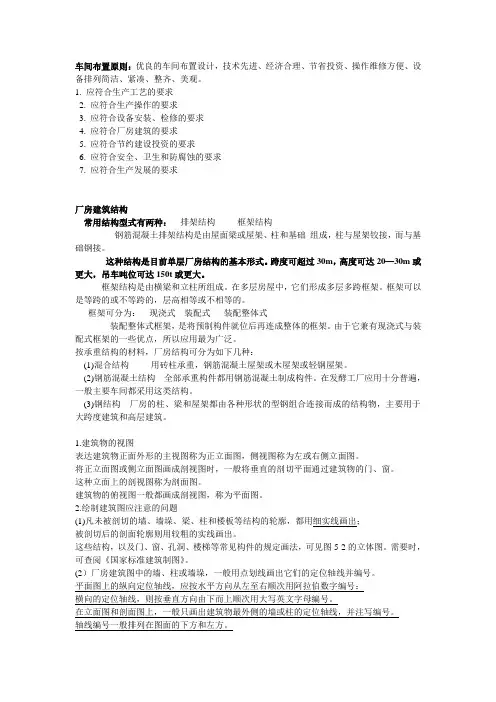

车间布置原则
车间布置原则：优良的车间布置设计，技术先进、经济合理、节省投资、操作维修方便、设备排列简洁、紧凑、整齐、美观。
1. 应符合生产工艺的要求2. 应符合生产操作的要求3. 应符合设备安装、检修的要求4. 应符合厂房建筑的要求5. 应符合节约建设投资的要求6. 应符合安全、卫生和防腐蚀的要求7. 应符合生产发展的要求厂房建筑结构常用结构型式有两种：排架结构框架结构钢筋混凝土排架结构是由屋面梁或屋架、柱和基础组成，柱与屋架铰接，而与基础钢接。
这种结构是目前单层厂房结构的基本形式。
跨度可超过30m，高度可达20—30m或更大，吊车吨位可达150t或更大。
框架结构是由横梁和立柱所组成。
在多层房屋中，它们形成多层多跨框架。
框架可以是等跨的或不等跨的，层高相等或不相等的。
框架可分为：现浇式装配式装配整体式装配整体式框架，是将预制构件就位后再连成整体的框架。
由于它兼有现浇式与装配式框架的一些优点，所以应用最为广泛。
按承重结构的材料，厂房结构可分为如下几种：(1)混合结构用砖柱承重，钢筋混凝土屋架或木屋架或轻钢屋架。
(2)钢筋混凝土结构全部承重构件都用钢筋混凝土制成构件。
在发酵工厂应用十分普遍，一般主要车间都采用这类结构。
(3)钢结构厂房的柱、梁和屋架都由各种形状的型钢组合连接而成的结构物，主要用于大跨度建筑和高层建筑。
1.建筑物的视图表达建筑物正面外形的主视图称为正立面图，侧视图称为左或右侧立面图。
将正立面图或侧立面图画成剖视图时，一般将垂直的剖切平面通过建筑物的门、窗。
这种立面上的剖视图称为剖面图。
建筑物的俯视图一般都画成剖视图，称为平面图。
2.绘制建筑图应注意的问题(1)凡未被剖切的墙、墙垛、梁、柱和楼板等结构的轮廓，都用细实线画出；被剖切后的剖面轮廓则用较粗的实线画出。
这些结构，以及门、窗、孔洞、楼梯等常见构件的规定画法，可见图5-2的立体图。
需要时，可查阅《国家标准建筑制图》。
(2）厂房建筑图中的墙、柱或墙垛，一般用点划线画出它们的定位轴线并编号。
车间布置设计课件(PPT 80页)
(一)满足生产工艺要求
3、操作间距 >500 >700
>b+400 b
>650
l+300 l
>1000
>2000
800~1000 ≤ 900 ≤ 900
(一)满足生产工艺要求
4、安全距离和其他距离要求 设备安全距离的大小和什么有关？（按设计规范要求）
设备的种类和大小 介质的性质
设备间距要满足的条件
一般情况可采用室内与露天联合布置。
3.室内布置和露天布置
露天或半露天布置的设备： 如大型贮罐、精馏塔、吸收塔、凉水塔、喷
淋式冷却器等设备。 非露天布置的设备：
如往复泵、空压机、冷冻机等机械传动设备 以及结晶器、釜式反应器等易受气温影响的设 备。
五、建 筑 物
1. 建筑物模数
建筑物统一模数制，是为了实现设计和建造的标准化而制定的 一套基本规则，使不同的建筑物及各分部之间的尺寸具有通用 性和互换性，以加快设 计速度，提高施工效率、降低造价。
炉子下面用于维修的净空
750
立式容器壳体 人孔中心线与下面平台之间的距离 600~1300
容器顶部封头 人孔法兰面与下面平台之间的距离
平 台
卧式换热器
法兰边缘至平台之间的距离
180~1200 450
立式换热器、 器身或盖的顶法兰与下面平台之间的 1500(最大)
塔类
距离
(二)满足安装和检修要求
➢留出设备安装、检修和拆卸所需的面积和空间。 ➢考虑设备的水平运输和垂直运输通道 ➢凡通过楼层的设备应在楼面的适当位置设置吊装孔。
最小间距/mm 600 750
1000 600 1000 450 L+500 750 1500 1000 750 600
车间设备布置设计与布置原则PPT(28张)
对设备布置设计的要求
一、主导风向对设备布置的要求 二、生产工艺对设备布置的要求（流程通畅，生产连
续正常）
①在布置设备时一定要满足工艺流程顺序，要保 证水平方向和垂直方向的连续性；
②凡属相同的几套设备或同类型的设备或操作性 质相似的有关设备，应尽可能布置在一起；
③设备布置时除了要考虑设备本身所占的地位外 必须有足够的操作、通行及检修需要的位置；
车间整体平面设计 1）直通管廊长条布置
车间整体平面设计 2）L形、T形管廊布置
厂房平面布置
化工厂房平面型式的选择原则： 在满足生产工艺要求下尽量力求简单，力 争美化，同时要按照建筑规范要求。
化工厂房平面型式： 一般有长方形、L型、T型和П 型。
厂房的柱网布置
一、柱网概念 柱子的纵向和横向定位轴线垂直相交，在平
4．熟悉本车间各种设备、设备的特点、要求及日后的安装、检修、 操作所需空间、位置。如根据设备的操作情况和工艺要求，决定 设备装置是否露天布置，是否需要检修场地，是否经常更换
5．了解与本车间工艺有关的配电、控制仪表等其它专业和办公、生 活设施方面的要求。
6．具有车间设备一览表和车间定员表。
车间布置设计的内容
为车间技术经济先进指标创造条件。 4．便于生产管理，安装、操作、检修方便。 5．要符合有关的布置规范和国家有关的法规，妥善处理
防火、防爆、防毒、防腐等问题，保证生产安全，还 要符合建筑规范和要求。人流货流尽量不要交错。 6．要考虑车间的发展和厂房的扩建。 7. 考虑地区的气象、地质、水文等条件。
车间布置设计的方法和步骤
•
