基于LM317LM337的连续可调直流稳压电源
基于lm317的可调稳压电路
基于lm317的可调稳压电路基于LM317的可调稳压电路引言：在电子电路中，稳压电路是一种常见的电路，用于将不稳定的输入电压转换为稳定的输出电压。
LM317是一款经典的可调稳压器，具有可调输出电压的特点，被广泛应用于各种电子设备中。
一、LM317稳压器的基本原理LM317是一种三引脚可调三端稳压器，其基本原理是通过控制输出引脚与调节引脚之间的电压差来实现稳定的输出电压。
其内部结构包括参考电压源、误差放大器、输出驱动器等部分。
通过调节调节引脚上的电压，可以改变输出电压的大小。
LM317的输出电压范围为1.2V至37V，可以根据实际需求进行调节。
二、LM317稳压电路的设计与连接LM317的典型应用是作为可调稳压器，可以通过合理的连接方式实现不同的稳压功能。
1. 固定输出电压稳压电路将LM317的调节引脚与输出引脚短接，并将电阻分压网络连接到调节引脚和地之间，可以实现固定输出电压的稳压电路。
通过选择合适的电阻值，可以得到所需的输出电压。
例如，当选择电阻比为R1/R2=1时，输出电压将为1.25V。
2. 可调输出电压稳压电路将LM317的调节引脚与电阻分压网络连接，可以实现可调输出电压的稳压电路。
通过改变电阻比，可以调节输出电压的大小。
例如，当选择电阻比为R1/R2=2时，输出电压将为2.5V。
3. 电流限制保护电路为了保护LM317和外部电路，在稳压电路中常常加入电流限制电路。
通过连接一个电流限制电阻RLIM到调节引脚和输出引脚之间，可以限制输出电流的大小。
当输出电流超过LM317的额定值时，LM317将通过调节输出电压来限制输出电流。
三、LM317稳压电路的应用举例1. 手机充电器LM317稳压器可以应用于手机充电器中，通过调节输出电压为5V，可实现对手机电池的稳定充电。
2. 模拟电路实验在模拟电路实验中，需要稳定的电压作为参考电压源，可以使用LM317稳压器来提供稳定的电压。
3. 电子设备电源在各种电子设备中，稳定的电源是保证正常工作的关键。
LM317--LM337可调正压稳压器
LM317是可调节3端正电压稳压器，在输出电压范围1.2伏到37伏时能够提供超过1.5安的LM337 的输出电压范围是-1.2V 至-37V，负载电流最大为0.5A-5A。
它们的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
内置有过载保护、安全区保护等多种保护电路。
实际应用LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。
317系列稳压块的型号很多：例如LM317HVH、W317L等。
电子爱好者经常用317稳压块制作输出电压可变的稳压电源。
稳压电源的输出电压可用下式计算，V o＝1.25（1＋R2/R1）。
仅仅从公式本身看，R1、R2的电阻值可以随意设定。
然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。
首先317稳压块的输出电压变化范围是Vo＝1.25V—37V（高输出电压的317稳压块如LM317HV A、LM317HVK等，其输出电压变化范围是Vo＝1.25V—45V），所以R2/R1的比值范围只能是0—28.6。
其次是317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。
最小稳定工作电流的值一般为1.5mA。
由于317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。
当317稳压块的输出电流小于其最小稳定工作电流时，317稳压块就不能正常工作。
当317稳压块的输出电流大于其最小稳定工作电流时，317稳压块就可以输出稳定的直流电压。
如果用317稳压块制作稳压电源时（如图所示），没有注意317稳压块的最小稳定工作电流，那么你制作的稳压电源可能会出现下述不正常现象：稳压电源输出的有载电压和空载电压差别较大。
在应用中，为了电路的稳定工作，在一般情况下，还需要接二极管作为保护电路，防止电路中的电容放电时的高压把317烧坏。
要解决317稳压块最小稳定工作电流的问题，可以通过设定R1和R2阻值的大小，而使317稳压块空载时输出的电流大于或等于其最小稳定工作电流，从而保证317稳压块在空载时能够稳定地工作。
LM317和LM337可调电源
摘要：设计并制作了一款适合物理和电子实验室使用的直流稳压电源。
该电源利用三端稳压器件LM317、LM337实现3~37V输出可调的正负直流电压，输出电流可达1.5A；使用LM7805、LM7905、ASM1117实现+5V、-5V、+3.3V的直流稳压输出。
整个电源主要由变压器、整流电路、滤波电路，以及稳压电路几部分组成，采用Altium Designer软件设计了电路PCB，用热转印技术和化学腐蚀方法进行了PCB板制作，其体积小，稳定性好且性价比较高。
实测数据和实验结果表明该电源可调性灵活、精度高、正负电源对称性好，具有极高的实用性及经济性。
该电源除了可用于物理、电子实验室外，还可给各类电子设计提供稳定、可靠和廉价的电源，具有广泛的实用价值。
关键词：稳压电源；正负可调；PCB设计；Altium Designer；热转印；化学腐蚀Abstract: DC power supply is designed and fabricated in order to adapt to the use in a physical and electronic laboratory. The power supply device makes use of a three terminal regulator LM317, LM337 to achieve positive and negative output adjustable DC power supply between 3V and 40V, and puts to use LM7805, LM7905, ASM1117 to achieve DC power supply of +5 V, -5V, +3.3V, whose output current can come up to 1.5A. The whole power supply is mainly made of the power transformer, rectifier, filter circuit and voltage regulator circuit, designed by adopting Altium Designer software of the circuit PCB. PCB boards are fabricated in the power supply by using the methods of thermal transfer technology and chemical corrosion methods because of owing to small sizes, good stability and higher cost-effective. Measured data and experimental results show that the power adjustable is flexible and has high precision and good symmetry of positive and negative power, which is highly practical and economical. The power supply can be used not only in physical and electronic laboratories, but also to provide stable, reliable and affordable power supply for all types of electronic design, with a wide range of practical value.Keywords: Power supply; Positive and negative adjustable; PCB design; Altium Designer; Heat transfer; Chemical corrosion0 引言在电子线路的相关应用中，电源是其必不可少的部分，电源系统质量的优劣和性能的可靠性直接决定着整个电子设备的质量。
LM317可调稳压直流电源电路分析
LM317可调稳压直流电源电路分析一、电路原理图LM317可调直流稳压电源，采用FR-4万能板和进口ST电源集成芯片 LM317设计而成，不仅具有固定式三端稳压电路的最简单形式，又具备输出可调电压（1.25-12V）的特点，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高、芯片内部具有过热、过流、短路保护电路等优点，适合课程设计、毕业设计等，原理图如下：二、电路工作原理直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。
一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：直流稳压电源的原理框图和波形变换图1、降压部分电源变压器是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压Ui。
变压器的变比由变压器的副边按比例确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。
2、整流部分该设计采用单相桥式整流电路。
其由四只二极管组成，其构成原则就是保证在变压器副边电压u的整个周期内，负载上的电压和电流方向始终不变。
3、滤波电路经过整流后的直流电幅值变化很大，会影响电路的工作性能。
可利用电容的“通交流，隔直流”的特性，在电路中并人两个并联电容作为电容滤波器，滤去其中的交流成分。
电容滤波电路是最常见也是最简单的滤波电路，在整流电路的输出端(即负载电阻两端)并联一个电容即构成电容滤波电路。
滤波电容容量较大，因此一般均采用电解电容，在接线时要注意电解电容的正负极。
电容滤波电路利用电容的充、放电作用，使输出电压趋于平滑。
如果将两个滤波电容相连接，且连接点接地，就可同时得到输出电压平滑的正负电源。
4、稳压电路稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有很大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。
LM317可调式三端稳压电源能够连续输出可调的直流电压。
基于LM317的可调直流稳压电源
基于LM317的可调直流稳压电源0. 引言LM3l7是具有TO－220、TO－3、TO－202和TO－39等多种封装的三端可调稳压集成电路，该芯片具有输出电压可调、性价比高、工作稳定等特点，广泛应用于音响前级电路、精密电路和电子制作等对电源精度要求较高的领域。
利用LM317构成的可调直流稳压电源典型电路如图8－2所示，该电路输出电压范围为0～35V，输出电流为IA，适用于小功率家用电器用电。
图1 利用LM317构成的可调直流稳压电源1．电路结构及主要元器件选择由图1可知，该可调直流稳压电源由电源输人电路、负压辅助电源电路和稳压输出电路组成。
其中，电源输入电路由电源变压器T、整流二极管VD1～VD4和滤波电容C1、C2组成。
实际应用时，T 常选用lOW、二次电压为35V和6V的电源变压器；VD1～VD4均选用IN4007型硅整流二极管。
负压辅助电源电路由T的W3绕组、整流二极管VD5、滤波电容C3、电阻器R2和稳压二极管VD6组成。
实际应用时，VD5选用IN4007型硅整流二极管；VD6选用1W、1．25V稳压二极管。
稳压输出电路由三端可调稳压集成电路IC及电阻器RI、电位器RP、电容器C4和电压表PV组成。
实际应用时，IC选用LM317型三端可调稳压集成电路；RP选用合成膜电位器；PV选用0～50V直流电压表。
2. 工作原理电路通电后，交流220V电压经T降压后，在其二次绕组W2、W3上分别产生交流35V电压和交流6V电压。
其中交流35V电压经VD1～VD4整流、C1和CZ滤波及LM317稳压后输出。
交流6V电压经VD5整流、C3滤波、R2限流及VD3稳压后，产生—1．25V电压，通过RP加在LM317的控制端上。
当电网电压波动或负载减小引起输出电压降低时。
通过由电阻器RI和电位器RP组成的取样电路使LM317控制端电压发生相应变化，通过IC内电路处理后，可使其输出端输出电压增高，反之则使L317输出电压降低，从而实现稳压的功能。
lm337可调稳压电路图
lm337可调稳压电路图LM117/LM317 的输出电压范围是1.2V 至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM117/LM317 内置有过载保护、安全区保护等多种保护电路。
通常LM117/LM317 不需要外接电容，除非输入滤波电容到LM117/LM317 输入端的连线超过 6 英寸（约15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM117/LM317 能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317 的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
电路应用为前置级音响电路、精密电路、电子制作等对电源要求实现高精度供电的电路，其内阻小，电压稳定，噪音极低，输出纹波小（输出端仅用100uf），能有效的保证NE5532、NE5535等音响电路的高度稳定工作，提高瞬态特性和高频特性。
（实际使用效果比LM78xx、LM79xx等稳压模块好）特性简介可调整输出电压低到 1.2V。
保证 1.5A 输出电流。
典型线性调整率 0.01%。
典型负载调整率 0.1%。
80dB 纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
标准三端晶体管封装。
电压范围输入输出最小压差降为0.2VLM117/LM317 1.25V 至 37V 连续可调。
封装形式TO-220 塑料封装，TO-3 铝壳封装，TO-202 塑料封装，TO-39 金属封装应用电路图：LM317 LM3371，2脚之间为1.25V电压基准。
为保证稳压器的输出性能，R1应小于240欧姆。
改变R2阻值即可调整稳压电压值。
D1，D2用于保护LM317/337。
基于M317的可调稳压电源
可选用1N4003，参数为：=200V，=5A
4.3.电容的选取（C1~C4）
在单相桥式滤波电路中，一般要求C1 >=(3~5)1/T
即RC1>=200，当电路处于极限状态时，Uo=3V，Im=300mA，此时，C1=2000uF，
为了留取较大的余量，取滤波电容C1=2200uF，同时，为了进一步减小纹波，提高脉动系数S，取C2=1.1uF，C3为元件的去耦电容，为了消除元件的自激震荡。C4是滤波电容，进一步滤波去耦，提高脉动系数，取1uF。
◆方案二：单相全波整流
(a)电路图
U2IoUo
O tO tO t
(b)波形图
图2全波整流电路
全波是利用具有中心抽头的变压器与两个二极管配合，使两个二极管在正、负半周轮流导电，而且二者流过RL的电流保持同一方向，从而使正、负半周在负载上均有输出电压。电路如图2（a）所示。正半周内D1导通，D2截止，在负载RL上得到的电压极性为上正下负；负半周内，D1截止，D2导通，在负载上得到的电压仍为上正下负，与正半周相同。全波整流波形如图2（b）。全波整流的输出电压时半波整流的两倍，输出波形的脉动成分比半波整流时有所下降。全波整流电路在负半周时二极管承受的反向电压较高，其最大值等于 ，且电路中每个线圈只有一半时间通过电流，所以变压器利用率不高。
图1直流稳压电源基本原理框图
2总体方案论证与选择
该系统总体方案设计主要在可调电压输出部分，其要求是输出电压从3V开始连续可调。因此，以下主要对三种方案进行论证与选择。
◆方案1： 晶体管串联式直流稳压电路。交流电压经整流滤波后,得到平滑的直流电压,作为稳压电路的输入电源从UI输入。同时运用了比较放大电路,它的核心是调整管,输出电压的稳定使管压降相应改变,使输出电压保持稳定。
基于可调式稳压器LM317的直流稳压电源课程设计自己制作
基于可调式稳压器LM317的直流稳压电源课程设计自己制作电子技术课程设计总结报告题目:运算放大器组成的0-20倍放大器学生姓名: 只写一个人的名字系别: 电气信息工程系专业年级: 2004级电气工程专业1班指导教师: 某某某2011年7月基于可调式稳压器LM317的直流稳压电源TAG: 可调式稳压器LM317 LM317直流稳压电源 LM317电源摘要:该设计主要利用可调式稳压器LM317实现直流稳压电源的正负输出可调性。
整个电源主要由变压器、整流电路、滤波电路，以及稳压电路几部分组成。
其体积小，稳定性好且性价比较高。
主要介绍其具体实现及原理，并分析具体硬件电路的工作原理及具体实现方法。
结合单片机原理以及其他相关集成电路模块的相关原理实现了直流稳压电源的显示等具体功能。
经反复实验，结果表明其具有灵活的可调性，控制效果良好。
该电源可广泛运用于电力电子、仪表、控制等实验场合。
关键词:可调式稳压器;直流稳压电源;整流电路;滤波电路1、引言:在电子线路的相关应用中，电源是其必不可少的部分，电源系统质量的优劣和性能的可靠性直接决定着整个电子设备的质量。
直流稳压电源作为直流能量的提供者，在各种电子设备中有着极其重要的地位，它的性能良好与否直接影响到电子产品的精度、稳定性和可靠性。
随着电子技术的日益发展，电源技术也得到了很大的发展，它从过去一个不太复杂的电子线路发展到今天具有较强功能的模块。
人们对电源的质量、功能和性能要求也随之变得越来越高。
本文介绍一种以可调式稳压器为核心组成的正负输出可调的直流稳压电源。
该电源主要由电源变压器、单相桥式整流电路、滤波电路和稳压电路等部分所组成。
单向交流电经过这几部分电路后即可转换成正负输出可调的稳定直流电压。
在本电源设计中，不仅制作了实用的稳压电源，更是结合单片机原理、汇编语言等学科，提高电源的性能和功能，使电源设备功能更加完善，使用方便，显示直观。
初步实现了电子产品的体积小、功能多、性能高、价格低、智能化等方面的功能。
(完整版)LM317可调稳压直流电源电路分析
LM317可调稳压直流电源电路分析一、电路原理图LM317可调直流稳压电源，采用FR-4万能板和进口ST电源集成芯片LM317设计而成，不仅具有固定式三端稳压电路的最简单形式，又具备输出可调电压（1.25-12V）的特点，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高、芯片内部具有过热、过流、短路保护电路等优点，适合课程设计、毕业设计等，原理图如下：二、电路工作原理直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。
一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：直流稳压电源的原理框图和波形变换图1、降压部分电源变压器是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压Ui。
变压器的变比由变压器的副边按比例确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。
2、整流部分该设计采用单相桥式整流电路。
其由四只二极管组成，其构成原则就是保证在变压器副边电压u的整个周期内，负载上的电压和电流方向始终不变。
3、滤波电路经过整流后的直流电幅值变化很大，会影响电路的工作性能。
可利用电容的“通交流，隔直流”的特性，在电路中并人两个并联电容作为电容滤波器，滤去其中的交流成分。
电容滤波电路是最常见也是最简单的滤波电路，在整流电路的输出端(即负载电阻两端)并联一个电容即构成电容滤波电路。
滤波电容容量较大，因此一般均采用电解电容，在接线时要注意电解电容的正负极。
电容滤波电路利用电容的充、放电作用，使输出电压趋于平滑。
如果将两个滤波电容相连接，且连接点接地，就可同时得到输出电压平滑的正负电源。
4、稳压电路稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有很大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。
LM317可调式三端稳压电源能够连续输出可调的直流电压。
长沙理工大学城南学院黄煌暑假实践报告——基于LM317、LM337双路可调直流稳压电源设计(2012.8)
暑假实践报告实践名称：基于LM317、LM337双路可调直流稳压电源设计学生姓名：黄煌学号：201079250420班级：机制1004班专业：机械设计制造及其自动化2012 年 8 月一、项目：由于要参加电子科技大赛（校内赛），我们小组选择的设计项目题目为：直流稳压电源、基于MSP430设计的电压表、基于MSP430设计的宽带调节器。
题目分配下来后，我组就进行了小组分工。
身为小组中的一员，我的任务是制作一个直流稳压电源。
二、目的：本次设计大赛的目的是，通过设计作品巩固在理论教学中掌握的电子类的基础知识，熟悉电子作品设计的确定方法，掌握电子作品设计基本程序和实际操作过程，掌握模拟电路原理与方法，提高实际操作能力，初步具备进行电子设计的基本技能。
三、时间：2012年8月1日---2012年8月5日。
四、内容和要求：（一）设计内容设计并制作一款适合物理和电子实验室使用的直流稳压电源。
作为模拟放大器的电源平台，能够保证电源稳定输出、电压可调。
整个电源主要由变压器、整流电路、滤波电路，以及稳压电路几部分组成，采用Altium Designer软件设计了电路PCB，用电路板雕刻机雕版技术进行了PCB板制作，其体积小，稳定性好且性价比较高。
（二）基本要求①具有常用电压输出功能，包括正负12V、正负5V、正负3.3V。
②各路输出电流不小于700mA。
③具有双路可调输出功能。
④制作出相应PCB板。
⑤做出实体模型并调试可用。
五、步骤：1、搜集资料，确定设计方案。
首先，我上网查阅了一些关于直流稳压电源的资料。
熟悉和清楚了直流稳压电源整个结构体系，在体系分类中找寻自己需要的种类。
针对这次设计大赛的设计要求，我们选择三端可调式稳压器件LM317、LM337实现1~20V输出可调的正负直流电压。
2、熟悉电路图，提高识图、画图技能。
确定可行方案后，下一步采取行动。
将设计中的电路图用Altium Designer 软件绘制原理图。
使用LM317,LM337组成可调稳压
综合上现象，这功放有很严重的问题。 估计是有高频自激，试过短路输入电容，反馈电容也是如此。另外接电源也是如此。 电路基本是抄national的，应该没问题。 那么原因可能就是出在电路板布线上了。 这个功放算是失败了。
[广告] 知识:DIY中的钻孔和攻丝
最近访问的论坛 ...
免责声明：本论坛所有信息均为个人发布，其言论与本站立场无关，本站不承担责任
网站主页| 港臺鏡像主頁 | DIY商城 |个人主页区 | HIFIDIY历程
HIFIDIY论坛 » 套件装机说明及作品专区 » 也参赛，自己做的LM4766功放。
游客: 注册 | 登录 | 会员 | 帮助
‹‹ 上一主题 | 下一主题 ›› 标题: 也参赛，自己做的LM4766功放。
ZealotNH 论坛游民
当前时区 GMT+8, 现在时间是 2008-9-30 12:41 鄂ICP备05007555号
Powered by Discuz! 5.5.0 © 2001-2007 Comsenz Inc. Processed in 0.091029 second(s), 10 queries
TOP
清除 Cookies - 联系我们 - 中国音响DIY - Archiver WAP
UID 2516 精华 1 积分 276 帖子 175 威望 0 点 HD币 0 贡献值 0 点 阅读权限 30 注册 2004-12-25 状态 离线
[广告] 知识:热转印及感光pcb板制作
发表于 2004-12-30 19:42 资料 个人空间 短消息 加为好友
#5
续
刚又做好了一台电流反馈功放。没有用稳压，电容量也少了很多。但是就没有一点杂音，而这太 用了稳压也一样有杂音。 相位补偿电容电阻也是一样参数，但没有出现烧电阻现象。 LM4766用了一段时间发觉有些声音会变音，用电脑听MP3在开始和结尾时会出现很底的轰鸣声。 而且发热有时很厉害，但有时有没事。
LM317和LM337可调式稳压电源
1.方案选择设计一个电源，必须有变压，整流，滤波，稳压等部分。
其中最关键的部分是稳压，由于要求设计一个可调的稳压电源，所以可选择用LM317和LM337来实现，要求正的输出电压可以用LM317，要求负的输出电压可以选择LM337。
1）变压器：将交流电网电压220V，50HZ转化为整流电路所需的电压。
2）整流电路：将交流电变成直流电，可以选择封装好的整流桥，也可以用四个二极管搭建电路。
3）滤波电路：滤去整流输出电压中的纹波，可以选择电容，也可以选择电感。
4）稳压电路：由于要求可调，所以选择用可调式三端稳压器LM317和LM337来搭建电路。
2.元件选择1) .变压器使用一般电源变压器即可，应尽可能选损耗小的。
2）.整流部分用四个1N4007来搭建整流桥,1N4007最大正向平均整流电流：1.0A，最高反向耐压：1000V，低的反向漏电流：5uA（最大值）。
3）.滤波用电容，一般滤波电路常用的滤波电容有2200uF和1100uF两种，这里选用2000uF的电容。
4).稳压电路用一个LM317和一个LM337来构成，外加两个120Ω的固定电阻，两个168Ω的固定电阻，两个712Ω的滑线变阻器，四个1N4007二极管，两个10µF的电容，两个0.1uF的电容，两个100µF的电解电容。
3.关于三端集成稳压器的说明三端集成稳压器虽然应用电路简单，外围元件很少，但若使用不当，同样会出现稳压器被击穿或稳压效果不良的现象，所以在使用中必须注意以下几个问题。
(1)要防止产生自激振荡。
三端集成稳压器内部电路放大级数多，开环增益高，工作于闭环深度负反馈状态，若不采取适当补偿移相措施，则在分布电容、电感的作用下，电路可能产生高频寄生振荡，从而影响稳压器的正常工作。
虽然市电经整流后由容量很大的电容进行滤波，但铝电解电容器的寄生电感和电阻都较大，频率特性差，仅适用于50～200Hz 的电路。
稳压电路的自激振荡频率都很高，因此只用大容量电容难以对自激信号起到良好的旁路作用，需要用频率特性良好的电容与之并联才行。
基于LM317LM337的连续可调直流稳压电源
基于LM317、LM337的连续可调直流稳压电源为了方便配合以后的电路板，我特意的制作了双路输出连续可调直流稳压电源，经过查找资料，比较多种电源方案后，最终确定采用以LM317、LM337为核心的双电源方案，其电压连续可调。
内置有多重保护电路，该电源内阻小，电压稳定，噪声极低，输出纹波小。
虽然功率较小，但是用于给一般的电子小制作供电也足够了，况且其输出电压连续可调，使用起来十分方便。
LM317的封装图LM337的封装图稳压管LM317的内部原理图稳压管LM337的内部原理图一、工作原理本直流电源由电源、滤波、保护、稳压等四个基本模块组成，如图I框图所示，其电路图如图II所示，PCB图如图III所示。
图I图II图III图IV电源实物图图V电源实物图1、电源变压器采用降压变压器，将电网交流电压220V变换成需要的交流电压。
此交流电压经过整流后，可获得电子设备所需要的直流电压。
2、整流电路利用单相桥式整流电路，把50Hz的交流电变换为方向不变但大小仍有脉动的直流电。
其优点是电压较高、纹波电压较小，变压器的利用率高。
本电路用4个Diode IN4007做成一个全桥整流，电流大，配合本电路的大滤波电容，使得本电源的瞬间大电流的供电特性好、噪声小、反映速度快、输出纹波小。
3、滤波电路采用电容滤波电路，将整流电路输出的脉动成分大部分滤除，得到比较平滑的直流电。
本电路采用4个2200UF/25V的电解电容两两并联使输出电压更加平滑，电源瞬间特性好，适合带感性负载，如电机的启动。
两个并联的2200V电容同时并联了一只0.1UF的瓷片电容，滤去高频干扰，使输入到集成电路的直流电尽可能的平滑和纯净。
4、稳压电路由LM317输出正电源，LM337输出负电源。
LM317和LM337均使用了内部热过载，包含过流保护、热关断和安全工作区补偿等完善的保护电路，使得电源可以省去保险丝等易损耗器件。
5、保护电路因为线性电源发热量较大，所以本电路在制作的时候覆了地，用于帮助散热。
LM317可调直流稳压双电源电路
LM317可调直流稳压双电源电路,LM317 Adjustable power supply关键字：LM317,LM337稳压电源电路两用可变直流稳压电源，是无线电爱好者必备的维修时使用的仪器。
这里介绍一种输出±1.25V～15V或+1.25V～30V，输出电流约1.5～2A左右。
它容易制作，使用起来方便且得心顺手。
电路工作原理见下图。
本电路最大的优点是采用两块三端可调稳压块LM317、LM337。
在维修使用过程中，当开关K拨至位置“1”时，由电源变压器T次级降至17.5V×2的交流电压，经VD1～VD4整流后分别送到LM317和LM337的输入端，再经取样电阻R1、R2和输出电压调解电位器RP1l、RP2的控制，就可以在输出端得到±1.25～15V连续可调的电压。
当选择开关K位置拨在“2”时，就将双组输出的电源变压器T组作为单组使用，经整流、滤波后只送入LM317，以得到+1.25～30V电压。
单电源输出，这样就可以方便地应用于需要单电源或略高的电压在维修电路中选用。
电路中的R1、R2用于保护提供不小于5mA的负载电流；C5、C6是为了减小取样电路的R1、R2两端的纹波电压而设的旁路电容；C7、C8的设计是防止当输出端负载呈容性时而出现的自激现象的发生；VD5、VD7是当输出/输入端发生短路时，防止c7、c8的放电电流损坏三端稳压块；VD6、VD8是为了防止输出端出现短路时，C5、C6的放电电流损坏三端稳压块。
LM317及LM337的引脚功能见图2。
本电路中所有电容均选用耐压大于50V 的元器件。
两个三端可调稳压块的功耗约15W左右。
切记要求加足够的散热片，变压器中心抽头虚线一定要牢固接地，是为了防止有交流声的干扰。
LM317、337、1117调压电路
LM317与LM337组成的正负5V稳压电路LM317电路图2006-12-25 11:47LM317应用LM117/LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串连集成稳压器。
LM117/LM317 的输出电压范围是 1.25V 至 37V，负载电流最大为2.2A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM117/LM317 内置有过载保护、安全区保护等多种保护电路。
通常 LM117/LM317 不需要外接电容，除非输入滤波电容到 LM117/LM317 输入端的连线超过 6 英寸（约 15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM117/LM317 能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过 LM117/LM317 的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
用LM317T制作可调稳压电源，常因电位器接触不良使输出电压升高而烧毁负载。
如果增加一只三极管（如下图所示），在正常情况下，T1的基极电位为0，T1截止，对电路无影响；而当W1接触不良时，T1的基极电位上升，当升至0.7V时，T1导通，将LM317T的调整端电压降低，输出电压也降低，从而对负载起到保护作用。
如去掉三极管、断开W1中心点连线，3.8V小电珠立刻烧毁，测输出电压高达21V。
而加有T1时，小电珠亮度减小，此时 LM317T输出电压仅为2V，从而有效的保护了负载。
输入至少要比输出高2V，否则不能调压。
输入电要最高不能超过40V吧。
输出电流不超过1A。
输入12V的话，输出最高就是10V左右。
由于它内部还是线性稳压，因此功耗比较大。
lm337可调稳压电路图
lm337可调稳压电路图LM117/LM317 的输出电压范围是1.2V 至37V，负载电流最大为1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM117/LM317 内置有过载保护、安全区保护等多种保护电路。
通常LM117/LM317 不需要外接电容，除非输入滤波电容到LM117/LM317 输入端的连线超过 6 英寸（约15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM117/LM317 能够有许多特殊的用法。
比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM117/LM317 的极限就行。
当然还要避免输出端短路。
还可以把调整端接到一个可编程电压上，实现可编程的电源输出。
电路应用为前置级音响电路、精密电路、电子制作等对电源要求实现高精度供电的电路，其内阻小，电压稳定，噪音极低，输出纹波小（输出端仅用100uf），能有效的保证NE5532、NE5535等音响电路的高度稳定工作，提高瞬态特性和高频特性。
（实际使用效果比LM78xx、LM79xx等稳压模块好）特性简介可调整输出电压低到 1.2V。
保证 1.5A 输出电流。
典型线性调整率 0.01%。
典型负载调整率 0.1%。
80dB 纹波抑制比。
输出短路保护。
过流、过热保护。
调整管安全工作区保护。
标准三端晶体管封装。
电压范围输入输出最小压差降为0.2VLM117/LM317 1.25V 至 37V 连续可调。

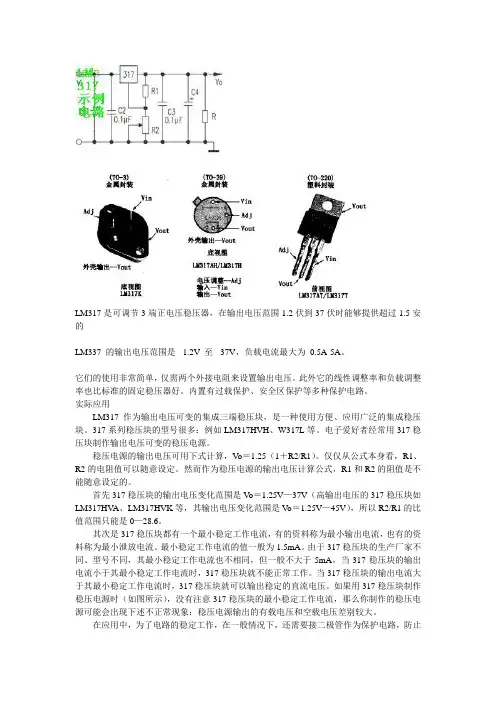

封装形式TO-220 塑料封装，TO-3 铝壳封装，TO-202 塑料封装，TO-39 金属封装应用电路图：LM317 LM3371，2脚之间为1.25V电压基准。
为保证稳压器的输出性能，R1应小于240欧姆。
改变R2阻值即可调整稳压电压值。
D1，D2用于保护LM317/337。
