全自动电容电流测试仪(中性点电容法)
全自动电容电流测试仪PT接线方式及PT的变比
全自动电容电流测试仪PT接线方式及PT的变比配电网中PT接线方式及PT的变比配电网中的PT接线方式和PT的变比会对测试仪的测量结果产生很大的影响,如果PT 的接线方式和变比选择不正确,测量结果将不是系统的真实电容电流值,而是真实值乘以两变比之商的平方倍。
因此为了测得正确的数据,在测试前必须对配电网中PT的接线方式及PT变比有一个清晰的了解。
目前,我国配电网的PT接线方式有以下几种:1. 3PT接线方式这种接线方式分“N接地”、“B相接地”两种,分别如图4和图5所示。
对于这两种方式,均从N-L两端注入测试信号。
根据所用PT的不同,组成开口三角的二次绕组第(1)种是100/3(V)时变比设置为第(2)种是100(V)时变比设置为第(3)种是(V )时变比设置为其中UL的配电网系统的线电压,如6kV、10kV或35kV。
图4 N接地方式图 5 B相接地方式图4、图5所示的系统运行方式是从开口三角测量系统容流时所必须的运行方式,而对于一般的配网系统,并不都是处于这样的运行方式下,例如在系统中还接在消弧线圈、PT高压侧中性点接有高阻消谐器、PT开口三角接有二次消谐装置等。
这时,为了使用 HTCI-H型配网电容电流测试仪进行容性电流的测量,必须将运行方式转换为图4或图5所示的运行方式。
常见的采用3PT接线方式的配网其运行方式如图6所示:图6 常见的采用3PT接线方式的配网运行方式这时,使用“电容电流测试仪”测量配网电容电流前必须完成以下操作:⑴检查测量用的PT高压侧中性点是否安装高阻消谐器,如有,将其短接。
从测量原理可知,选用哪组PT进行测量,我们就只考虑这组PT的接线情况。
而无需关心系统内的其他PT的情况。
⑵如果系统中有些PT安装高阻消谐器,有些没安装,则完全可以从没有安装高阻消谐器的PT进行测量,这样可以省去短接消谐器的工作。
⑶检查消弧线圈是否全部退出运行。
在有电气联系的被测电压等级系统中所有消弧线圈均要退出运行,并非只退出该变电站的消弧线圈。
电网电容电流计算与测量
目录
• 引言 • 电网电容电流基本概念 • 电网电容电流计算方法 • 电网电容电流测量技术 • 电网电容电流计算与测量实例分
析 • 电网电容电流计算与测量挑战与
展望
01
引言
背景和意义
电网电容电流的重要性
在电力系统中,电容电流对电网的稳 定性和安全性具有重要影响。准确计 算和测量电容电流对于预防电网故障 、提高供电质量具有重要意义。
3
注入信号法
通过向系统注入一个特定频率的信号,然后测量 信号的幅值和相位来计算电容电流。
现代测量技术
基于GPS的同步测量法
利用GPS提供的高精度时间同步信号,实现 多点同步测量,从而准确计算电网的电容电 流。
基于傅里叶变换的测量法
通过对电网电压和电流进行傅里叶变换,得到各次 谐波的幅值和相位,进而计算电容电流。
发展趋势预测
智能化技术
随着人工智能、大数据等技术的 不断发展,未来电网电容电流的 计算和测量将更加智能化,能够 实现自动建模、自适应参数调整
等功能。
高精度测量技术
针对现有测量技术精度不足的问 题,未来将出现更高精度的电容 电流测量技术和方法,如基于光
学、量子等原理的测量技术。
多源数据融合
利用多源数据进行电容电流的计 算和测量,可以提高计算精度和 可靠性,如结合电网运行数据、 气象数据、地理信息等多源数据
应对新能源接入的挑战
随着新能源的大规模接入,电网的复 杂性和不确定性增加,对电容电流的 计算和测量提出了更高的要求。
国内外研究现状
计算方法
目前,国内外学者已经提出了多种电网电容电流的计算方法,包括基于等效电路模型的方 法、基于有限元分析的方法等。这些方法在准确性和计算效率方面各有优缺点。
【产品手册】JY6701电容电流测试仪使用手册-11页精选文档
JY6701电容电流测试仪操作手册目录一、概述 (1)二、技术指标 (1)三、面板介绍 (2)四、测量原理 (2)五、中性点种类 (4)六、使用步骤 (5)七、安全事项 (9)八、中性点电压的处理 (9)九、仪器自检 (10)十、仪器成套 (9)十一、售后服务 (10)使用本仪器前,请仔细阅读操作手册,保证安全是用户的责任本手册版本号:JY6.28-2010本手册如有改动,恕不另行通知。
全自动电容电流测试仪一、概述我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时,应装设消弧线圈以补偿电容电流,这就要求对配网电容电流进行测量以做决定。
另外,配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压,为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振,也必须准确测量配电网的对地电容值。
测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法以及在PT开口三角形加异频信号等方法,但是,在现场最受欢迎和使用较频繁的还是使用中性点电容法。
本型号电容电流测试仪,采用中性点电容法原理测量配网的电容电流。
在做好安全措施后,在接触中性点前,先设置系统参数,然后则无需触碰操作仪器,使这项工作变得安全、简单且测试结果准确、可靠,不受其他运行条件影响,特别是系统不平衡的时候。
二、技术指标1、测量范围:对地总电容≤120μF(三相对地);电容电流≤100 A(35kv系统)电容电流≤200 A(6、10kv系统)2、测量精度:±5% (0.5μF<电容容量≤90μF);±10%(90μF<电容容量≤120μF)3、环境温度:-10~50℃;4、相对湿度:≤90%;5、工作电源:AC 220V ± 10% 50 Hz ± 1%;6、外形尺寸:320×200×150 mm;7、仪器重量:5 kg。
三、面板介绍图 1 仪器正面图 2 仪器侧面1:接地端2:打印机:打印测量数据和波形3:液晶屏4:中性点:通过电缆引致绝缘棒与变压器中性点相接触,测量位移电压信号。
中性点电容法安全事项
中性点电容法安全事项
测量时操作绝缘棒人员应带绝缘手套、穿绝缘靴!
绝缘棒碰触变压器中性点时间应尽可能短,在读数完毕后立即断开,读表人员宜站在绝缘垫上
保护间隙F放电电压要低于CN的额定电压,在系统中性点无过电压时不应动作。
1、外加电容C可以按估算电网电容的至3倍值分为几档来选定,以便进行重复测量,电容器的额定电压应在1kV以上。
2、如直接用电压表测量电压,除量程应满足要求外,还要求选用高内阻的,不宜使用内阻低、0.2级或更精密的电压表,也不宜采用磁电式电压表或真空管电压表。
3、测量工作应在天气良好无大风情况下进行,以免系统发生单相接地后中性点产生高电压带来危险。
4、电缆馈电系统一般不对称电压很低,为提高系统电容测量精度,要求有较高的不对称电压值,为此可在一相上接入电容器或断开一相电缆,其容量能
使不对称电压提高到2%相电压,不过最后应当从计算出的系统对地电容中减去或加上这一部分电容。
例如,某一10kV电缆馈电系统估算的电容电流为100A,造成人不对称电压为2%相电压的电容电流
IC≈100×2%=2A
为此可选表2-5中截面95mm2,6km长具有电容电流等于6A的三相备用用电缆,使其一相断开(具有2A电流),即可满足要求。
5、对没有中性点的电网可以利用连接组标号为Y·d11的配电变压器人为构成临时的中性点,然后应用中性点外加电容法确定电网电容电流。
6、在直馈送电系统中,如选择发电机中性点应用外加电容法时,要考虑电机3倍次数谐波对不对称电压的影响;
在测量中发电机的零序保护也要暂时退出,以免电机中性点接入CN后过大的电流使保护误动。
10~35千伏不接地系统电容电流测试方法研究
10~35千伏不接地系统电容电流测试方法研究张科峻;张文平;姚毅【摘要】随着配电网架结构的变化和电力电缆大量投入使用,10~35千伏不接地系统对地容性电流将随之增大,系统电容电流是否满足《交流电气装置的过电压保护和绝缘配合》(DL/T620-1997)的要求,则是对10~35千伏电网监测的工作重点。
测得所辖变电站不接地系统电容电流的大小,对电容电流超标的变电所,逐步加装消弧线圈或接地变消弧线;掌握所辖变电站不接地系统电容电流的补偿情况;准确选择和合理配置消弧线圈或接地变消弧线圈自动跟踪补偿装置的容量提供依据。
因此,对不接地系统容性电流在计算的基础上,测量运行中单相接地电容电流是十分必要的,同时,也能验证小电流接地选线装置的正确性。
%With the changesin the structure of the distribution network frame and a large amount of power cables being put into use in Xifeng urban area of Qingyangcity,capacitive ground current of the 10 !35 kV ungrounded will increases.The most important thing in the monitoring of the 10 !35 kV grid is whether the system's capacitive current can meet the requirement in over-voltage protection and insulation coordination of AC electrical installations (DL/T620 -1997 ).It is necessary to measure the capacitive current of the ungrounded system of the substation,gradually add arc-suppression coils or grounded arc-suppression coils to those substations with excessive capacitive current,keep informed on the compensation of capacitive current of the ungrounded system of the substations under control,correctly select and reasonably provide arc-suppression coils or grounded suppression coils as a basis for automatic tracking of thecapacity of the compensating device.Therefore,it is necessary to measure the single-phase grounded capacitive current in operation in addition to the calculation of ungrounded system capacitive current,and to verify the correctness of the line selecting device for small current grounding.【期刊名称】《电气自动化》【年(卷),期】2014(000)002【总页数】3页(P63-65)【关键词】不接地系统;电容电流;测试;方法;研究【作者】张科峻;张文平;姚毅【作者单位】庆阳供电公司,甘肃庆阳 745000;庆阳供电公司,甘肃庆阳745000;庆阳供电公司,甘肃庆阳 745000【正文语种】中文【中图分类】TM7440 引言随着配电网架结构的变化和电力电缆大量投入使用,10~35千伏不接地系统对地容性电流将随之增大,系统电容电流是否满足《交流电气装置的过电压保护和绝缘配合》(DL/T620-1997)的要求,解决这一问题则是今后对10~35千伏电网监测的工作重点。

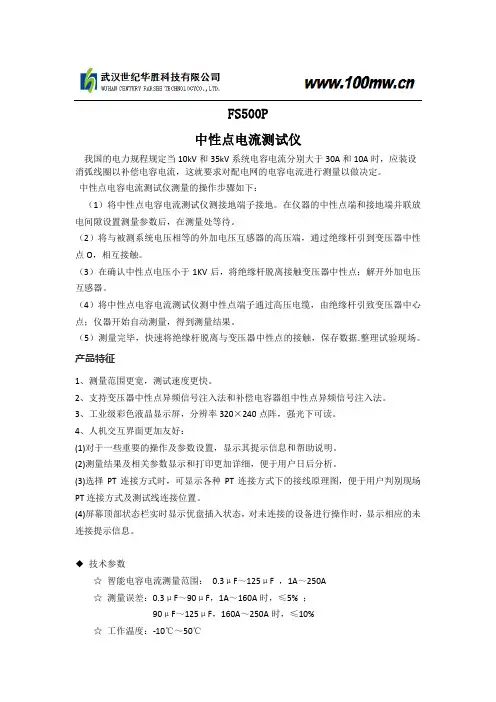

中性点电流测试仪
FS500P中性点电流测试仪我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时,应装设消弧线圈以补偿电容电流,这就要求对配电网的电容电流进行测量以做决定。
中性点电容电流测试仪测量的操作步骤如下:(1)将中性点电容电流测试仪测接地端子接地。
在仪器的中性点端和接地端并联放电间隙设置测量参数后,在测量处等待。
(2)将与被测系统电压相等的外加电压互感器的高压端,通过绝缘杆引到变压器中性点O,相互接触。
(3)在确认中性点电压小于1KV后,将绝缘杆脱离接触变压器中性点;解开外加电压互感器。
(4)将中性点电容电流测试仪测中性点端子通过高压电缆,由绝缘杆引致变压器中心点;仪器开始自动测量,得到测量结果。
(5)测量完毕,快速将绝缘杆脱离与变压器中性点的接触,保存数据.整理试验现场。
产品特征1、测量范围更宽,测试速度更快。
2、支持变压器中性点异频信号注入法和补偿电容器组中性点异频信号注入法。
3、工业级彩色液晶显示屏,分辨率320×240点阵,强光下可读。
4、人机交互界面更加友好:(1)对于一些重要的操作及参数设置,显示其提示信息和帮助说明。
(2)测量结果及相关参数显示和打印更加详细,便于用户日后分析。
(3)选择PT连接方式时,可显示各种PT连接方式下的接线原理图,便于用户判别现场PT连接方式及测试线连接位置。
(4)屏幕顶部状态栏实时显示优盘插入状态,对未连接的设备进行操作时,显示相应的未连接提示信息。
◆技术参数☆智能电容电流测量范围:0.3μF~125μF ,1A~250A☆测量误差:0.3μF~90μF,1A~160A时,≤5% ;90μF~125μF,160A~250A时,≤10%☆工作温度:-10℃~50℃☆相对湿度:≤80%☆工作电源:AC 220V±10%50±1Hz☆外行尺寸:350mm×200mm×150mm☆仪器重量:2.5kg☆使用电网电压等级:1kV~66kV产品别称:全自动电容电流测试仪、微机型电容电流测试仪、配电网电容电流测量仪、配电网电容电流测试仪、配电网电容电流测试系统、全自动电容电流测试仪、配电网微机型电容电流测试仪。
接地电容电流测试仪
FS500P接地电容电流测试仪本仪器适用配网电压等级:6kV、10kV和35kV中压配电网中性点不接地系统。
目前,我国配电系统的电源中性点一般是不直接接地的,所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。
据统计,配电网的故障很大程度是由于线路单相接地时电容过大而无法自行息弧引起的。
因此,我国的电力规程规定当:3-10KV不直接连接发电机的系统和35、66KV系统,当单相接地电容电流不超过下列数值时,应采用不接地方式;当超过下列数值又需要在接地故障条件下运行时,应采用消弧线圈接地方式。
(1)3-10KV钢筋混凝土货金属杆塔的架空线路构成的系统和所有35、66KV系统,10A;(2)3-10KV非钢筋混凝土和金属杆塔的架空线路构成的系统,当电压为:1)3KV和6KV时,30A;2)10KV时,20A;3)3-10KV电缆线路构成的系统,30A。
应装设消弧线圈以补偿电容电流,这就要求对配网的电容电流进行测量以做决定。
另外,配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压,为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振,也必须准确测量配电网的对地电容值。
传统的测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法等,这些方法都要接触到一次设备,因而存在试验危险、操作繁杂,工作效率低等缺点。
测试仪直接从PT的二次侧测量配电网的电容电流,无需做繁杂的安全措施和等待冗长的调度命令,只需将测量线接于PT的开口三角端就可以测量出电容电流的数据。
由于从PT开口三角处注入的是微弱的异频测试信号,所以既不会对继电保护和PT本身产生任何影响,又避开了50Hz的工频干扰信号,同时测试仪的输出端可以耐受100V的交流电压,若测量时系统有单相接地故障发生,亦不会损坏PT和测试仪,因而无需做特别的安全措施使这项工作变得安全、简单、快捷,且测试结果准确、稳定、可靠。
该测试仪采用大屏幕液晶显示,中文菜单,操作非常简便,且体积小、重量轻,便于携带进行户外作业,接线简单,测试速度快,数据准确性高,大大减轻了试验人员的劳动强度,提高了工作效率。
10-35KV中性点电容电流测量
10-35KV中性点非直接接地系统分相接地电容测试摘要:本文介绍了用外接电容方法测量中性点不直接接地系统每相对地电容的方法,计算公式的推导,以及在10KV系统中实际应用情况及注意事项。
一、项目简介随着城市建设及城市电网改造,城市变电所大量采用了电力电缆送电线路,造成部分变电所10KV系统电容电流很大(如我局长江路变电所),弧光接地过电压时有出现,严重影响了系统和人身安全和对用户的可靠供电。
在35KV或10KV电压等级电力系统中,由于系统中性点非直接接地,当发生单相接地故障时,非故障相电压要升高,接地点流过的电流为非故障相线路对地的电容电流,当该电流比较大时,达到或超过一定值时(对电缆线路为30安),接地点产生弧光过电压,可达正常运行电压的3.5倍甚至更高,从而导致整个系统的绝缘薄弱环节击穿、设备损坏、开关跳闸,并中断对用户的停电,对人身及设备安全运行带来极大危害。
弧光接地过电压的防治,一般是根据单相接地电容电流的大小,在系统中性点安装消弧线圈,用消弧线圈的电流来补偿单相接地电容电流,从而消除弧光接地过电压,消弧线圈的输出电流大小根据单相接地电容电流的大小来确定,所以必须要知道系统单相接地时的电容电流大小,否则消弧线圈的输出档位电流随便整定,不但限制不了弧光接地过电压,甚至有可能导致谐振过电压。
同时,实际10KV系统线路的每相对地电容是一个沿着单位长度导线均匀分布的,属分布参数元件,不是一个集中参数元件,既看不见,也摸不着,按导线的型号等根据电力系统相关的计算公式,计算出的结果与实际相差很大(因为没有计及配电装置、相关配电设备、配电线路的长度难以精确统计等影响),甚至相差好几倍。
而根据传统的“人工单相接地法”虽然可以准确测量,但是危险性很大,容易产生弧光接地过电压,对设备及人身安全影响很大。
各种标准、规程也没有介绍其它的测试方法。
根据查阅大量的现场设备资料,以及电力系统计算,发现并用公式推导出 “偏置电容法”测量法,并经省主管技术部门查询,得到认可。
配电系统电容电流的测量
配电系统电容电流的测量王庆军;王贻平;朱胜龙;刘静【摘要】配电系统电容电流过大,如不采取措施,容易产生间歇性弧光接地过电压,而配电线路复杂,应通过实测掌握相关情况.文章介绍配电系统电容电流的常用测量方法,比较其优缺点,并应用中性点外加电容法、附加电容法及中性点外施异频信号法,测量某变电所35 kV配电系统电容电流.【期刊名称】《工程与建设》【年(卷),期】2016(030)002【总页数】3页(P161-162,177)【关键词】配电系统;电容电流;测量【作者】王庆军;王贻平;朱胜龙;刘静【作者单位】国网安徽省电力公司电力科学研究院,安徽合肥 230022;国网安徽省电力公司电力科学研究院,安徽合肥 230022;国网安徽省电力公司电力科学研究院,安徽合肥 230022;国网安徽省电力公司电力科学研究院,安徽合肥 230022【正文语种】中文【中图分类】TM727.2随着城市电网的扩大,系统电容电流增加较快,当发生单相接地故障时,系统单相接地电容电流往往很大,易产生间歇性弧光接地过电压[1-2]。
我国电气设备设计规范规定35 kV电网电容电流大于10 A,3~10 kV由钢筋混凝土或金属杆塔的架空线路构成的系统电容电流大于10 A时,要加消弧线圈进行补偿,所以有必要了解高压配电网系统单相接地电容电流测试方法[3-9]。
这种方法是直接测量电容电流的方法,通过短时将系统三相逐相金属接地,测量其单相接地电流,其缺点是中性点电压将升高到相电压,另两相将升高到线电压,易造成两相对地短路及铁磁谐振过电压,对于人身、设备安全风险较大。
该方法是在系统中性点上外加电容,通过测量其上电压值,间接计算出电容电流,其接线方式如图1所示。
当中性点未加电容时,中性点电压主要由系统不对称引起,其中,有三相电容不对称,也有电源三相不对称。
此时中性点电压为中性点接入电容Cf后,中性点电压为(1)式除以(2)式,得三相电容相等,均为C,由此计算出三相对地电容,即系统单相接地时的电容电流为其中,Uφ为系统平均相对地电压,该方法只要在中性点测量2次电压。
浅析煤矿6kV高压电网单相接地电容电流的测试原理及方法
图1
信号注入法测量配电网电容电流原理
2011 年 9 月
邓建忠: 浅析煤矿 6 kV 高压电网单相接地电容电流的测试原理及方法
第 20 卷第 9 期
± 2% ; 电源电压: 交流( 220 ± 22 ) V, 50 Hz。 4. 2 测量方法 图 4 是配电网电容电流测量原理图, 其中: L A 、 LB 、 L C 分别为电压互感器 ( PT ) 三相的高压绕组, 二 Lb 、 L c 组成开口三角形; C A 、 CB 、 C C 为导 次绕组 L a 、 线三相对地电容。 测量仪向 PT 开口三角注入一个 LB 、 LC 则在 PT 的一次绕组 L A 、 一定频率的电流 i0 , i2 、 i3 , 中分别感应出三个电流 i1 、 这三个电流将分别 PT R 、 在 三相的一次绕组电阻 漏抗 X L 和导线对地 电容中产生压降。因此就可以依据电容与阻抗的关 系由仪器内置的软件系统准确地计算出系统的电容 电流。
1
煤矿高压电网单相接地电容电流的测试
பைடு நூலகம்电网单相接地电容电流的实际测定, 是为电网
单相接地故障和接地电容电流的综合治理与保护提 供依据, 所以测试数据的真实性及有效性尤为重要 。 为此须注意如下几点:
0530 收稿日期: 2011作者简介: 邓建忠( 1972 - ) , 男, 山西昔阳人, 工程师, 从事机电技术工作。
4
现场测量仪器及注意事项
单相接地电容电流测试仪器种类较多, 原理多 为母线 PT 注入信号法, 如 DRY - 2 型电容电流测试 仪。 4. 1 仪表适用范围 1 ~ 66 kV 中 性 点 不 接 地 电 网; 环 境 温 度: - 20 ~ 45 ℃ ; 测 量 范 围: 1 ~ 200 A; 测 量 误 差: 4. 4
电容电流测量方法
I本仪器操作请注意●使用前仪器必须可靠接地。
●必须断开连接在系统中性点上的补偿装置如消弧线圈。
●对于少数在PT中性点上安装高阻消谐器的PT组必须将消谐器短接后再进行测量。
●如果系统两段母线上的PT二次绕组是并联运行的应将二次绕组改成单独运行的方式后再进行测量。
●如果PT开口三角接入的负载如消谐装置阻抗小于100欧姆应将该负载断开后再进行测量。
●本测量仪只能从电磁式PT的二次侧测量电容电流不能从电容式电压互感器CVT进行测量。
II目录一、概述.....................................................................................................1二、技术指标.............................................................................................2三、面板介绍.............................................................................................2四、测量原理.............................................................................................3五、配电网中PTPTPTPT 接线方式及PTPTPTPT的变比...............................................4六、从变压器中性点测量配网电容电流的方法...................................11七、使用方法...........................................................................................12八、测量其他电压等级电网的电容电流...............................................15九、仪器检验和日常校准.......................................................................16十、常见的故障.......................................................................................17十一、售后服务.......................................................................................171MS-500PMS-500PMS-500P MS-500P全自动电容电流测试仪一、概述目前我国配电系统的电源中性点一般是不直接接地的所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。
YTC750 配电网电容电流测试仪 用户操作手册说明书
YTC750配电网电容电流测试仪用户操作手册本仪器操作请注意:●使用前,仪器必须可靠接地。
●必须断开连接在系统中性点上的补偿装置(如消弧线圈)。
●对于少数在PT中性点上安装高阻消谐器的PT组,必须将消谐器短接后再进行测量。
●如果系统两段母线上的PT二次绕组是并联运行的,应将二次绕组改成单独运行的方式后,再进行测量。
●如果PT开口三角接入的负载(如消谐装置)阻抗小于100欧姆,应将该负载断开后再进行测量。
●本测量仪只能从电磁式PT的二次侧测量电容电流,不能从电容式电压互感器(CVT)进行测量。
目录一、概述 (1)二、技术指标 (1)三、面板介绍 (2)四、测量原理 (2)五、配电网中PT接线方式及PT的变比 (3)六、从变压器中性点测量配网电容电流的方法 (9)七、使用方法 (10)八、测量其他电压等级电网的电容电流 (15)九、仪器检验和日常校准 (16)十、常见的故障 (16)十一、售后服务 (16)一、概述目前,我国配电系统的电源中性点一般是不直接接地的,所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。
据统计,配电网的故障很大程度是由于线路单相接地时电容过大而无法自行息弧引起的。
因此,我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时,应装设消弧线圈以补偿电容电流,这就要求对配网的电容电流进行测量以做决定。
另外,配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压,为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振,也必须准确测量配电网的对地电容值。
传统的测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法等,这些方法都要接触到一次设备,因而存在试验危险、操作繁杂,工作效率低等缺点。
YTC750型全自动电容电流测试仪,直接从PT的二次侧测量配电网的电容电流,与传统的测试方法相比,该仪器无需和一次侧打交道,因而不存在试验的危险性,无需做繁杂的安全措施和等待冗长的调度命令,只需将测量线接于PT的开口三角端就可以测量出电容电流的数据。
对地电容电流测试原理及方案
对地电容电流测试原理及方案芦冬坤;柴新【摘要】在深入分析对地电容电流测量方法基础上,以保定电网公司为例,给出了实际中采用的GW-2005遥控型便携式电容电流测试仪的基本原理及使用条件.最后给出了保定电网公司市区变电站实测电容值及电容电流值.对消弧线圈的装设提供了依据.【期刊名称】《电气开关》【年(卷),期】2012(050)006【总页数】3页(P104-106)【关键词】消弧线圈;电容电流;电网;改进【作者】芦冬坤;柴新【作者单位】保定供电公司,河北保定071051;保定供电公司,河北保定071051【正文语种】中文【中图分类】TM5311 引言消弧线圈的用途是在电力系统出现单相接地故障时提供感性型电流,以补偿电力系统线路对地的容性型电流,使的接地电弧容易熄灭,延缓故障相之恢复电压的初速度,同时降低其幅值,可靠地避免了接地电弧重新燃起,因而减免弧光接地过电压情况的发生。
为减少电缆及架空线单相接地发展为故障的次数,以及消除接地等非正常运行方式产生的过电压,在保定电网应用了大量的消弧线圈,装设消弧线圈必须做到有的放矢,即对所要装设点的对地电容电流值的测量是前提。
本文在深入分析对地电容电流测量方法基础上,以保定电网公司为例,给出了实际中采用的GW-2005遥控型便携式电容电流测试仪的基本原理及使用条件。
本文最后,给出了保定电网公司市区变电站实测电容值及电容电流值。
对消弧线圈的装设提供了依据。
2 对电容电流的测量原理在线精确测量电网对地电容电流的数值是消弧线圈系统自动消谐的前提条件,消弧线圈控制器根据测得的容性电流调控消弧线圈的电感,由此实现消弧目的[1-4]。
测量接地电容电流的实用方法可以界定为离线和在线两大类。
中性点位移电压、注入电流信号、变频法等都属于在线测量接地电容电流的方法,电网运行方式的改变引发电网对地的电容参数的变化,实现自动跟踪补偿就是要依据电网对地的电容参数的变化跟踪调整消弧线圈容量。
电容电流测试仪测量范围
FS500P配网电容电流测试仪一、产品概述我国35kV(66kV)及以下电压等级电网采用中性点不接地方式。
当电力系统发生单相接地短路时,三相线电压仍然保持对称,对用户没有影响,所以规程规定可以继续运行2小时,提高了配网供电可靠性。
但是接地点存在接地电容电流,可能烧坏电气设备,因此,规程规定当35kV或10kV电网接地电容电流分别大于10A和30A时,应装设消弧线圈补偿接地电容电流。
因此,对配电网接地电容电流的测试是很重要的试验项目。
华胜FS500P配网电容电流测试仪摒弃一次侧直接测试法的缺点,通过二次侧测试,具有原理先进、接线简单、使用安全、测试准确的特点,是测试配网接地电容电流的最佳选择。
二、产品特点1、原理先进:通过PT二次侧开口三角形异频感应测试;2、接线接单:输入接线通过PT二次侧开口三角形;3、安全可靠:低压操作,异频小信号,对PT的保护和测量信号无影响;4、使用方便:不停电测试;5、操作方便:大屏幕液晶显示,中文菜单,操作非常简便;三、技术参数1、电容电流测量范围: 0.3μF~125μF ,1A~250A2、测量误差:0.3μF~90μF,1A~160A时,≤5% ;90μF~125μF,160A~250A时,≤10%3、工作温度:-10℃~50℃4、相对湿度:≤80%5、工作电源:AC 220V±10% 50±1Hz6、外行尺寸:350mm×200mm×150mm7、仪器重量:5kg8、使用电网电压等级:1kV~66kV四、产品用途本仪器适用配网电压等级:6kV、10kV和35kV中压配电网中性点不接地系统。
目前,我国配电系统的电源中性点一般是不直接接地的,所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。
据统计,配电网的故障很大程度是由于线路单相接地时电容过大而无法自行息弧引起的。
因此,我国的电力规程DL/T 620-1997规定:1)当3-10KV不直接连接发电机的系统和35、66KV系统,当单相接地电容电流不超过下列数值时,应采用不接地方式;当超过下列数值又需要在接地故障条件下运行时,应采用消弧线圈接地方式。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
全自动电容电流测试仪)
全自动电容电流测试仪(中性点电容法)
我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时,应装设消弧线圈以补偿电容电流,这就要求对配网的电容电流进行测量以做决定。
另外,配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压,为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振,也必须准确测量配电网的对地电容值。
测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法以及在PT开口三角形加信号等方法,但是,在现场最受欢迎和使用较频繁的还是使用中性点电容法。
全自动电容电流测试仪,采用中性点电容法测量配网电容电流该测试仪采用大屏幕液晶显示,中文菜单,在做好安全措施后,事先设置仪器参数后则无需触碰操作仪器,使这项工作变得安全、简单、快捷,且测试结果准确、稳定、可靠,不受其他运行条件影响,特别是系统不平衡的时候。
二、技术指标
1、测量范围:对地总电容≤120μF(三相对地);
电容电流≤100 A(35kv系统)
电容电流≤200 A(6、10kv系统)
2、测量精度:0.5μF~1μF±10%±50个字
1μF~90μF ±5%
90μF~120μF ±10%
3、环境温度:-10~50℃;
全自动电容电流测试仪)
4、相对湿度:≤90%;
5、工作电源:AC 220V ± 10% 50 Hz ± 1%;
6、外形尺寸:320× 200×150 mm;
7、仪器重量:5 kg。
三、面板介绍
图1 仪器外观
1:接地端
2:打印机:打印测量数据和波形
3:液晶屏
4:中性点:通过电缆引致绝缘棒与变压器中性点相接触,
测量位移电压信号
5:复位键:按此键后,再按【确认】跳回主菜单。
全自动电容电流测试仪) 6:鼠标键:【左旋】和【右旋】鼠标,可平移光标,还可用于改变数值大小。
垂直按下鼠标,确定所选择的操作
内容;
全自动电容电流测试仪)
四、测量原理
采用中性点外加电容法测量原理(在电网无补偿的条件下进行)。
1、测量原理接线
中性点外加电容法简便常用,其测量接线如图2所示。
C 1、C 2、C 3为三相对地电容,由于C 1≠C 2≠C 3,故中性点对地必有
一个不对称电压U HC 存在。
若将一个电容C 0的电容一端接地,另一端
接于中性点,则按等效发电机原理有图2的等效电路,据此,得被测网络的电容:
μF 0
00=-=
∑U U U C C HC x ;………………(1) (1)式中: C 0——外加电容,µF ;
U HC ——不对称电压,V ;
U 0——位移电压(电容器上的端电压),V ;
∑++=321C C C C x ——被测电容,µ
F ; 电容电流 ∑=A U C I x ,C ϕω (2)
I c ——被测网络的电容电流,A ;
ϕU ——电网额定相电压,V ;
ω——为角频率(ω=3142=⋅f π)。
全自动电容电流测试仪)
图2中性点外加电容法测量接线图图3 中性点接CO后的等效电路图。
