深沟球轴承基本知识
轴承机械手册
轴承机械手册全文共四篇示例，供读者参考第一篇示例：轴承是一种常见的机械零部件，广泛应用于各种机械设备中，起着支撑和旋转的作用。
轴承的品种繁多，规格不一，适用于不同工况和用途的机械设备。
轴承的使用寿命和性能直接影响到整个机械设备的稳定运行和寿命，因此正确选择、安装和维护轴承显得尤为重要。
本手册将详细介绍轴承的种类、结构、选用、安装及维护等方面内容，帮助广大用户更好地了解和应用轴承，提高机械设备的运行效率和使用寿命。
一、轴承的种类1. 深沟球轴承：最常见的轴承类型，适用于承受径向和轴向双向负载的应用，广泛用于电机、减速器等设备中。
2. 圆锥滚子轴承：适用于承受径向和轴向负载并有较大的倾角时使用，主要用于汽车轮毂、变速箱等。
3. 自调心滚子轴承：适用于承受较大偏心负载和较高转速的应用，广泛用于旋转式机械设备中。
二、轴承的结构1. 外圈：一般为圆筒形结构，安装在轴承座上，并负责固定轴承。
2. 内圈：内外滚道和滚动体的承载面，通常有球形、圆柱形或圆锥形。
3. 滚动体：通常为滚珠、滚子等滚动单位，主要承受载荷和实现滚动。
4. 保持架：用于固定滚动体，分为钢板、铜合金、尼龙等材质。
5. 沟槽：用于限定滚动体在内、外圈之间的滚动轨迹。
6. 密封件：用于防尘、防水和润滑油密封，保护轴承内部部件不受外部污染。
三、轴承的选用1. 根据工作负载选择：根据设备工作负载情况确定轴承类型和尺寸，确保轴承在工作过程中能够承受所受力。
2. 根据转速选择：根据设备转速确定轴承的润滑方式、内部清洁度等，以保证轴承运转平稳。
3. 根据使用环境选择：根据设备使用环境温度、湿度、粉尘等情况选择相应的防尘、防水、密封等性能的轴承。
4. 根据安装空间选择：根据设备安装空间和轴承的尺寸确定轴承的结构和外形尺寸，保证轴承的正常安装和运转。
四、轴承的安装1. 准备工作：清洁安装位置、轴承座和轴承，并检查轴承质量和包装，确保无损坏。
2. 安装轴承：轴承通常采用冷热安装法、敲击安装法或液压安装法，注意轴承与座孔的匹配精度。
深沟球轴承尺寸标准
深沟球轴承尺寸标准深沟球轴承（Deep Groove Ball Bearing）是一种常见的滚动轴承，它主要用于承受径向负荷和轴向负荷。
深沟球轴承具有结构简单、制造成本低、使用方便等特点，因此在机械设备中得到了广泛的应用。
在选择深沟球轴承时，尺寸标准是非常重要的，因为合适的尺寸能够确保轴承在设备中的正常运转。
本文将介绍深沟球轴承的尺寸标准，帮助读者更好地了解和选择深沟球轴承。
深沟球轴承的尺寸标准主要包括内径、外径、宽度和基本动静载荷等参数。
内径是指轴承内圈的直径，外径是指轴承外圈的直径，宽度是指轴承的厚度。
这些尺寸标准通常以毫米为单位，例如，6004型深沟球轴承的尺寸标准为内径20mm，外径42mm，宽度12mm。
基本动静载荷是指轴承在标准条件下能够承受的最大动静负荷，它是衡量轴承承载能力的重要参数。
在实际应用中，选择合适的深沟球轴承尺寸标准需要考虑多个因素。
首先，需要根据设备的工作条件和负荷情况来确定轴承的基本动静载荷，以确保轴承能够承受设备的工作负荷。
其次，需要考虑轴承的转速和运转精度，选择合适的内径和外径尺寸，以确保轴承在高速旋转和高精度工作时能够稳定运转。
此外，还需要考虑轴承的安装和拆卸方便性，选择合适的宽度尺寸，以确保轴承能够方便地安装和维护。
对于深沟球轴承的尺寸标准，国际上有一些标准化组织制定了相应的标准，例如国际标准化组织（ISO）和国际电工委员会（IEC）等。
这些标准化组织制定的标准能够确保深沟球轴承的尺寸标准能够在全球范围内得到统一和认可，为轴承的选择和应用提供了便利。
总之，深沟球轴承的尺寸标准是确保轴承能够正常运转的重要因素，选择合适的尺寸标准能够提高设备的工作效率和可靠性。
在选择深沟球轴承时，需要综合考虑设备的工作条件、负荷情况、转速和运转精度等因素，选择符合标准化组织制定的标准的轴承，以确保设备的正常运转和长期稳定工作。
希望本文能够帮助读者更好地了解和选择深沟球轴承的尺寸标准，为设备的选择和应用提供参考和指导。
深沟球轴承基本尺寸
深沟球轴承基本尺寸
首先，内径是轴承内圈的直径，也是轴与轴承之间的接触部位。
内径
的尺寸一般用毫米或英寸表示，常见的内径尺寸有从1毫米到2000毫米
不等。
内径尺寸的选择需要根据具体的应用需求来确定，一般要考虑承载力、转速等因素。
第二，外径是轴承外圈的直径，用来与外部设备的孔配合。
外径的尺
寸一般也用毫米或英寸表示，常见的外径尺寸范围从3毫米到4000毫米
不等。
外径的尺寸通常与内径尺寸相对应，即内径大的轴承外径也相对较大，以保证承载能力。
第三，宽度是轴承的高度，在内外圈之间起到支撑和保持滚动体的作用。
宽度的尺寸也一般用毫米或英寸表示，常见的宽度尺寸从1毫米到
800毫米不等。
宽度尺寸的选择要考虑到所需的承载能力以及轴承在设备
中的安装空间。
最后，深沟球轴承尺寸系列是根据国际标准规定的一组规范尺寸范围，用来统一轴承的尺寸规格，方便选型和互换。
常见的深沟球轴承尺寸系列
包括6000系列、6200系列、6300系列等。
每个尺寸系列都有特定的内径、外径和宽度范围，根据实际需求选择合适的尺寸系列进行使用。
总结一下，深沟球轴承的基本尺寸包括内径、外径、宽度和深沟球轴
承尺寸系列。
合理选择轴承的尺寸是确保设备正常运行和延长轴承寿命的
重要因素。

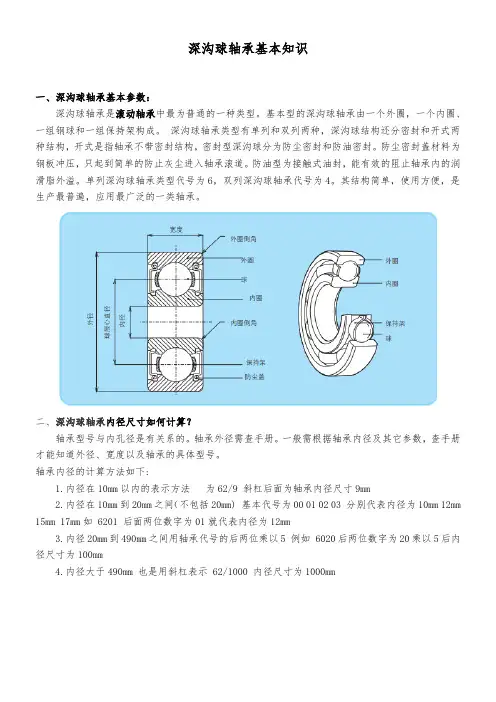

深沟球轴承基本知识
深沟球轴承基本知识一、深沟球轴承基本参数：深沟球轴承是滚动轴承中最为普通的一种类型。
基本型的深沟球轴承由一个外圈，一个内圈、一组钢球和一组保持架构成。
深沟球轴承类型有单列和双列两种，深沟球结构还分密封和开式两种结构，开式是指轴承不带密封结构，密封型深沟球分为防尘密封和防油密封。
防尘密封盖材料为钢板冲压，只起到简单的防止灰尘进入轴承滚道。
防油型为接触式油封，能有效的阻止轴承内的润滑脂外溢。
单列深沟球轴承类型代号为6，双列深沟球轴承代号为4。
其结构简单，使用方便，是生产最普遍，应用最广泛的一类轴承。
二、深沟球轴承内径尺寸如何计算？轴承型号与内孔径是有关系的。
轴承外径需查手册。
一般需根据轴承内径及其它参数，查手册才能知道外径、宽度以及轴承的具体型号。
轴承内径的计算方法如下:1.内径在10mm以内的表示方法为62/9 斜杠后面为轴承内径尺寸9mm2.内径在10mm到20mm之间（不包括20mm) 基本代号为00 01 02 03 分别代表内径为10mm 12mm 15mm 17mm如 6201 后面两位数字为01就代表内径为12mm3.内径20mm到490mm之间用轴承代号的后两位乘以5 例如 6020后两位数字为20乘以5后内径尺寸为100mm4.内径大于490mm 也是用斜杠表示 62/1000 内径尺寸为1000mm三、常见深沟球轴承规格如下：四、深沟球轴承安装方法：1.方法一：压入配合轴承内圈与轴使紧配合，外圈与轴承座孔是较松配合时，可用压力机将轴承先压装在轴上，然后将轴连同轴承一起装入轴承座孔内，压装时在轴承内圈端面上，垫一软金属材料做的装配套管（铜或软钢），轴承外圈与轴承座孔紧配合，内圈与轴为较松配合时，可将轴承先压入轴承座孔内，这时装配套管的外径应略小于座孔的直径.如果轴承套圈与轴及座孔都是紧配合时，安装室内圈和外圈要同时压入轴和座孔，装配套管的结构应能同时押紧轴承内圈和外圈的端面。
2.方法二：加热配合通过加热轴承或轴承座，利用热膨胀将紧配合转变为松配合的安装方法.是一种常用和省力的安装方法.此法适于过盈量较大的轴承的安装，热装前把轴承或可分离型轴承的套圈放入油箱中均匀加热80-100℃，然后从油中取出尽快装到轴上，为防止冷却后内圈端面和轴肩贴合不紧，轴承冷却后可以再进行轴向紧固.轴承外圈与轻金属制的轴承座紧配合时，采用加热轴承座的热装方法，可以避免配合面受到擦伤。
深沟球轴承 国标
深沟球轴承国标深沟球轴承是一种常见的滚动轴承，它具有结构简单、承载能力高、摩擦系数小等优点。
根据国家标准，深沟球轴承有一系列的规格和技术要求，以确保其质量和可靠性。
深沟球轴承主要由外圈、内圈、滚动体和保持架组成。
外圈和内圈是由高品质的钢材加工而成，通过热处理提高硬度和强度。
滚动体是球状的，通过滚动来承受载荷。
保持架则用于固定滚动体的位置。
深沟球轴承的设计使得它能够承受径向和轴向载荷。
在使用过程中，外圈和内圈之间会形成一定的接触角度，从而减小滚动体与保持架之间的接触压力，降低摩擦系数。
这使得深沟球轴承在高速旋转时具有较低的能量损耗，提高了效率。
深沟球轴承的国家标准规定了各种规格的尺寸、公差、耐磨性、承载能力等技术要求。
例如，标准规定了深沟球轴承的公差等级，以确保其精度和可靠性。
同时，标准还规定了各种尺寸的最大和最小值，以及特殊要求如密封性能等。
在实际应用中，深沟球轴承被广泛应用于各种机械设备中。
例如，它常用于汽车发动机、电动工具和家用电器等。
深沟球轴承具有安装方便、维护简单的特点，可以减少机器的故障率和维修成本。
然而，深沟球轴承也有一些局限性。
由于其滚动体为球状，使得其接触面积相对较小，承载能力有限。
在高速运转和高负载情况下，可能会导致轴承过热和损坏。
此外，深沟球轴承在承受径向和轴向载荷时，其承载能力会有所不同，需要根据实际应用情况选择合适的轴承类型。
深沟球轴承是一种常见且重要的滚动轴承，具有结构简单、承载能力高等优点。
国家标准规定了深沟球轴承的各种规格和技术要求，以确保其质量和可靠性。
在实际应用中，深沟球轴承被广泛应用于各种机械设备，为其提供可靠的支持和运转。
然而，深沟球轴承也有一些局限性，需要根据实际应用情况进行选择和使用。
对于机械设备的设计和维护人员来说，了解深沟球轴承的国家标准和技术要求是至关重要的，可以帮助他们选择合适的轴承，提高机器的性能和可靠性。

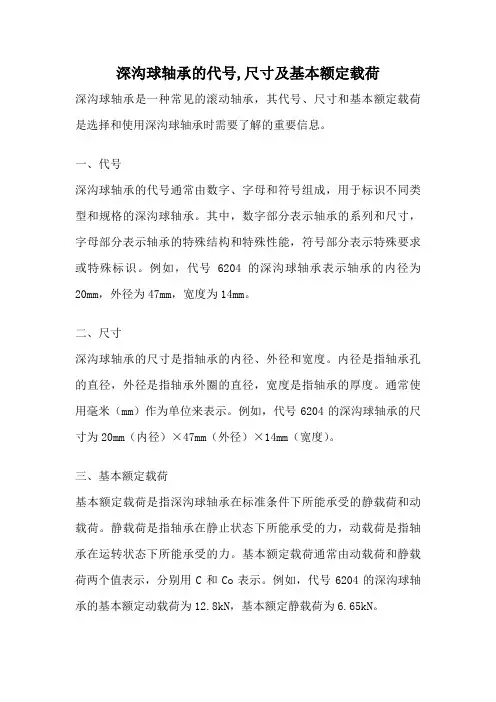

深沟球轴承的代号,尺寸及基本额定载荷
深沟球轴承的代号,尺寸及基本额定载荷深沟球轴承是一种常见的滚动轴承，其代号、尺寸和基本额定载荷是选择和使用深沟球轴承时需要了解的重要信息。
一、代号深沟球轴承的代号通常由数字、字母和符号组成，用于标识不同类型和规格的深沟球轴承。
其中，数字部分表示轴承的系列和尺寸，字母部分表示轴承的特殊结构和特殊性能，符号部分表示特殊要求或特殊标识。
例如，代号6204的深沟球轴承表示轴承的内径为20mm，外径为47mm，宽度为14mm。
二、尺寸深沟球轴承的尺寸是指轴承的内径、外径和宽度。
内径是指轴承孔的直径，外径是指轴承外圈的直径，宽度是指轴承的厚度。
通常使用毫米（mm）作为单位来表示。
例如，代号6204的深沟球轴承的尺寸为20mm（内径）×47mm（外径）×14mm（宽度）。
三、基本额定载荷基本额定载荷是指深沟球轴承在标准条件下所能承受的静载荷和动载荷。
静载荷是指轴承在静止状态下所能承受的力，动载荷是指轴承在运转状态下所能承受的力。
基本额定载荷通常由动载荷和静载荷两个值表示，分别用C和Co表示。
例如，代号6204的深沟球轴承的基本额定动载荷为12.8kN，基本额定静载荷为6.65kN。
深沟球轴承具有承载能力大、转速高、摩擦小等特点，广泛应用于机械设备中。
选择和使用深沟球轴承时，需要根据实际工作条件和要求，合理选取代号、尺寸和基本额定载荷。
在选择轴承代号时，需要考虑轴承的内径、外径和宽度，以确保轴承与设备的配合和安装要求。
同时，还需要根据具体的工作条件和要求，选择适当的轴承材料和润滑方式，以提高轴承的使用寿命和工作效率。
在确定轴承尺寸时，需要根据设备的设计要求和工作负荷，选择合适的轴承尺寸。
一般来说，轴承尺寸越大，承载能力越大，但同时也会增加轴承的摩擦和转速限制。
因此，在选择轴承尺寸时，需要综合考虑设备的工作负荷、转速要求和空间限制等因素。
基本额定载荷是衡量轴承承载能力的重要指标，可以用于评估轴承的使用寿命和工作性能。
深沟球轴承滚动体个数_概述说明以及解释
深沟球轴承滚动体个数概述说明以及解释1. 引言1.1 概述深沟球轴承是一种常见的滚动轴承，广泛应用于各种机械设备中。
作为其中一个重要的参数，深沟球轴承的滚动体个数对其性能有着重要的影响。
本文将对深沟球轴承滚动体个数进行综述和解释，旨在探究滚动体个数与深沟球轴承性能之间的关系。
1.2 文章结构本文分为五个部分进行阐述。
首先，引言部分将给出对整篇文章的概述和背景介绍。
接着，在第二部分中，我们将介绍深沟球轴承以及滚动体在其中的作用，并说明滚动体个数对深沟球轴承性能的影响。
第三部分将详细分类不同类型的滚动体个数，包括单列滚珠式、双列滚珠式以及调心型等。
在第四部分中，我们将进一步探讨不同滚动体个数对深沟球轴承性能的具体影响方面，如载荷能力、运转平稳性、噪声水平以及维修和更换成本等。
最后，在第五部分中，我们将总结滚动体个数的概述和分类，并提出进一步研究的方向和重要性。
1.3 目的本文旨在深入研究深沟球轴承滚动体个数对其性能的影响，并为相关领域研究者提供参考。
通过对滚动体个数的分类和性能影响进行详细讨论，我们可以更好地了解深沟球轴承的设计、选择和优化，从而提高其工作效率和可靠性。
此外，本文还将指出当前研究中存在的不足之处，并提出未来展开研究工作的方向和重要性。
2. 深沟球轴承滚动体个数的背景知识2.1 深沟球轴承的定义和用途深沟球轴承是一种常见的滚动轴承，具有球形滚动体。
它主要由内圈、外圈、保持架和滚珠四部分组成。
深沟球轴承可以在各种应用场景中使用，比如机床、电机、汽车和家电等领域。
因其结构简单且能够承受较大径向和轴向负荷而广泛应用。
2.2 滚动体在深沟球轴承中的作用滚动体是深沟球轴承中起到传递载荷和减少摩擦的关键部件之一。
通过滚珠的滚动运动，将摩擦转化为滚动阻力，从而减小了摩擦损失并提高了轴承的工作效率。
同时，滚动体还能够分散载荷，使得深沟球轴承能够同时承受径向和轴向负荷。
2.3 滚动体个数对深沟球轴承性能的影响深沟球轴承的滚动体个数对其性能有一定影响。
轴承基本知识
轴承基本知识一、几种类型滚动轴承的性能特点运用场合及其他1.深沟球轴承旧——0 新——6沟道的曲率长大于球周长的1/3，他是生产量最大，应用最广泛的一种滚动轴承。
占整个滚动轴承的60%—70%。
性能：主要承受径向载荷，也可承受一定量的轴向载荷。
当增大径向游隙时，也可替代角接触球轴承。
在转速较高工作场合还不能使用推力球轴承时它也可作为推力球轴承使用。
在不同的游隙组别中，它的内外圈可以相对倾斜不同角度仍可正常工作。
（倾斜角度）C0组8分，C3组12分，C4组16分。
带有球面滚到内外圈可倾斜3-10度。
应用该类轴承时，两个支点距离不宜超过轴径的十倍。
特点：与同尺寸的其他轴承相比，摩擦损失最少振动和噪音最低。
转速较高阻力较小旋转灵活。
摩擦系数0.0015-0.0022缺点：这种轴承不耐冲击，不宜承受较重负荷。
适用场合：汽车，机床，柴油机、电机，水泵、农用机械，家电，减速箱、纺织机械，拖拉机等。
其他：游隙检测采用百分表或千分表。
沟道曲率Ra=0.525 Rw=0.5352.调心球轴承旧——1 新——1外圈滚道为球面型，内圈滚道分单双列滚道可自动调心。
性能：主要承受径向载荷，同时还可承受少量的轴向负荷，但不能承受纯的轴向负荷。
特点：内外圈可在倾斜1-3度的情况下正常工作，旋转精度正常。
该轴承为了安装拆卸方便，内孔有时做成圆锥形。
锥形内孔的目的（1）拆卸方便————特别是长轴。
（2）可微量调整轴承的游隙。
适用场合：农用机械，纺织机械。
鼓风机，造纸机，木工机械，吊车，印染机械、小型机床等。
3圆柱滚子轴承旧——2 新——N或NN性能：主要承受径向负荷，套圈有挡边的可承受极少量的轴向负荷，否则不能承受轴向负荷外圈双挡边的极限转速高于内圈双挡边。
特点:滚动体和滚道之间是修正线的接触，滚子通常由一个套圈的两个挡边引导。
保持架，滚子和引导套圈组成一组组合件，可与另一套圈分离，属于可分离型轴承。
此种轴承安装拆卸比较方便尤其是当要求内外圈与轴，壳体都是过盈配合时，更显示出优点。
nsk深沟球轴承手册
nsk深沟球轴承手册第一章：深沟球轴承的介绍深沟球轴承是一种常用的轴承类型，它具有结构简单、使用方便、使用寿命长等优点，因此在各种机械设备中得到广泛应用。
本手册将介绍NSK深沟球轴承的相关知识和使用方法，希望能够帮助广大用户更好地了解和使用深沟球轴承。
第二章：深沟球轴承的结构和工作原理深沟球轴承主要由内、外圈、滚动体、保持架和密封件等组成。
其工作原理是利用滚动体在内、外圈之间滚动，从而减小摩擦和能量损耗，达到支撑和旋转机械设备的目的。
第三章：深沟球轴承的参数说明在选型和使用深沟球轴承时，需要了解一些相关的参数，包括轴承型号、尺寸、负载能力、转速限制和公差等。
本章将详细介绍这些参数的含义和计算方法，方便用户根据具体情况选用合适的轴承。
第四章：深沟球轴承的安装和维护轴承的安装和维护是影响轴承寿命和工作性能的重要因素，本章将详细介绍轴承的安装方法、安装工具、润滑剂选择和轴承的定期检查等内容，帮助用户正确安装和维护深沟球轴承。
第五章：深沟球轴承的故障分析和处理在使用过程中，轴承可能会出现各种故障，如噪音、振动、过热等。
本章将介绍这些故障的可能原因和处理方法，帮助用户及时发现和排除故障，保证设备正常运行。
第六章：深沟球轴承的应用领域深沟球轴承广泛应用于各种机械设备中，包括电机、汽车、农机、航空航天等领域。
本章将介绍深沟球轴承在这些领域的具体应用情况，为用户提供参考。
第七章：NSK深沟球轴承的产品系列NSK作为全球领先的轴承制造商之一，拥有丰富的深沟球轴承产品系列，能够满足不同用户的需求。
本章将介绍NSK深沟球轴承的产品系列和特点，帮助用户选择适合自己需求的轴承产品。
结语希望通过本手册的介绍，用户能够更全面地了解和掌握NSK深沟球轴承的相关知识，以及正确使用和维护深沟球轴承的方法。
祝愿大家在使用过程中，轴承能够发挥最佳的性能，为设备的正常运行和生产效率贡献力量。
深沟球轴承承载能力参数
深沟球轴承承载能力参数1. 什么是深沟球轴承？深沟球轴承，听起来挺专业吧？其实，它就像机械界的“万金油”，啥地方都能派上用场。
简单来说，这种轴承是由内圈、外圈、球体和保持架组成的，大家可以把它想象成一个小小的“球窝”，球在里面自由转动。
这种结构使得深沟球轴承能够承受径向和轴向的负荷，像一个强壮的小伙子，能扛得住不少东西。
1.1 深沟球轴承的承载能力说到承载能力，这可是个大问题。
承载能力就是指深沟球轴承在运转过程中，能够承受的最大负荷。
哎，您可能会问，怎么衡量呢？其实，承载能力有很多参数，像是额定载荷、疲劳寿命等等。
这些参数就像是一张“身份证”，告诉我们这个轴承能在什么样的环境下安全工作。
1.2 为啥承载能力重要？承载能力的重要性不言而喻。
如果不清楚一个轴承的承载能力，就像开车不看油表，跑着跑着就没油了，尴尬得很！一个承载能力不足的轴承，容易导致故障，损失可就大了去了。
因此，选对轴承，了解它的承载能力，就能省心不少。
2. 如何计算承载能力？好吧，接下来我们就来聊聊如何计算这个承载能力。
虽然听起来有点复杂，但别担心，我们一步一步来。
2.1 额定载荷首先，要知道“额定载荷”这个概念。
额定载荷是指在额定转速下，轴承能够承受的最大负荷。
一般情况下，深沟球轴承的额定载荷有两种：一个是“基本额定动态载荷”，一个是“基本额定静载荷”。
前者主要用于评估在运转中能够承受的负荷，后者则是静止时能承受的负荷。
2.2 疲劳寿命接下来就是“疲劳寿命”了。
这可真是个老生常谈的话题，轴承在长时间运转过程中，难免会出现磨损。
这时候，疲劳寿命就派上用场了。
通常用“L10”来表示，就是说在一定条件下，有90%的轴承能够达到的使用寿命。
3. 影响承载能力的因素讲完了怎么计算，咱们再来聊聊什么因素会影响承载能力。
毕竟，这可是个关系到轴承使用的关键问题。
3.1 安装方式首先，安装方式就很关键。
如果安装不当，轴承的承载能力会大打折扣。
就像咱们搭积木，底座不稳，越堆越高，最后一定会“嘎嘣”一声塌掉。
深沟球轴承基础知识
深沟球轴承的安装与配合
预紧量： （1）A-B>0 合适预紧 （2）A-B>>0 过量预紧 （3）A-B<=0 没有预紧
低振、长寿 高振、短寿 高振、短寿
靠弹力 预紧来
实现
深沟球轴承的安装与配合
波形弹垫的钢性
波形弹垫压缩量与预紧力关系曲线
N
260
240 220
钢性过大
非线性变化
200
180
160
140
深沟球轴承的安装与配合
（一）、游隙的选择
◆游隙对轴承的载荷分布、振动、噪声、摩擦、使用寿命 和机械的运动精度等有很大的影响。选择适宜的轴承游隙， 可以使载荷在滚动体之间合理分布；能限制轴（或外壳） 的轴向和径向位移以保证轴的旋转精度；使轴承在要求的 温度下能正常工作。
◆使用经验表明，对于球轴承最适宜的工作游隙近似为零； 因此，在要求振动、噪声要求低的电机需采用一定数值的 预紧量，来提高支承刚性，因少量的预载荷对轴承没有损 伤性的影响。
其中深沟球轴承运用最为广泛。由内圈、外圈、钢 球、保持架、润滑脂和密封件组成。
深沟球轴承基本构成：
滚动轴承的四大件：
序号 部件
代号
1 外圈
01
2 内圈
02
3 钢球
04
4 保持架 07/46
46
密封件:68
深沟球轴承工艺流程：
毛坯成形 车削 热处理 ●钢管 ●煅坯
端面、外圆、滚道 内孔磨削
滚道精研
68毛坯成形钢管车削热处理端面外圆滚道内孔磨削滚道精研下料切环成形整形组合铆压填润滑脂防锈包装压密封盖毛坯车加工过程流程图导轮砂轮导轮砂轮砂轮砂轮外圈内圈内圈车削外圆面车削外圆面车削防尘槽外圈外圈内圈轴承精加工过程流程图毛坯入库热处理端面磨无心磨无心细磨磨小沟半成品清洗小沟超精磨内径组装铆合成品清洗注脂压盖防锈包装入库小圈装前检验细磨检验深沟球轴承选型轴承的应用性能是由一些性能参数决定的必须慎重的选择才能满足使用要求
轴承相关知识总结
轴承相关知识总结：1、按照轴承所承受的外载荷不同，滚动轴承可以概括地分为向心轴承、推力轴承、向心推力轴承。
2、向心轴承（深沟球轴承）：主要承受径向载荷的轴承，叫做向心轴承。
其中有几种类型还可以承受不大的轴向载荷。
推力轴承：只能承受轴向载荷的轴承叫做推力轴承。
3、轴承编号的简介：✧编号的最右边2位：用轴承的内径除以5表示。
入最后两位为08，则该轴承的内径为40ｍｍ。
***最后两位如果在4以内：如果是00：内径为10mm；如果是01：轴颈为：12mm 。
如果是02：轴颈15 mm。
如果是03：轴颈17 mm。
✧编号的右起第3位：表示轴承在外径和宽度方面的变化。
例如对于向心轴承和向心推力轴承：1表示特轻系列。
2表示轻系列轴承；3表示中系列；4表示重系列。
备注：以上几种系列如果内径相同的话，不同系列的轴承其宽度、滚子的直径，内外圈的厚度都会有所不同。
✧编号的右起第4位：表示不同类型的轴承：0表示向心球轴承。
1表示调心球轴承；2表示外圈无挡边的单列向心短圆柱滚子轴承（还有内圈无挡边的单列向心短圆柱滚子轴承、内圈有单挡边的单列向心短圆柱滚子轴承）；3表示调心滚子轴承、4表示滚针轴承、5表示螺旋滚子轴承、6表示角接触球轴承（又分为：36表示接触角为15°；46表示接触角为25°；66表示接触角为40°）、7表示圆锥滚子轴承、8表示单向推力球轴承（38表示双向推力球轴承）。
备注：接触角大的承受的轴向载荷的能力比较高。
✧精度等级分类：C：超精密级、 D ：精密级、E ：高级、G：标准级或普通级。
●国产轴承：在加工精度，噪声方面质量还可以，但是使用的材料和热处理方式可能有所差别。
●轴承的下料：锻料、冷轧料、管料（滚针轴承）使用钢材：上钢五厂国内轴承钢最好。
●热处理加热方式：有电炉加热、煤气炉、●热处理加冷却方式：延玉、贝氏体冷却（滚针轴承）、马氏体冷却。
国外代号：6：单列深沟球轴承（国产0类向心球轴承---对应国外6代号）6302ZZ：6表示深沟球轴承。
深沟球轴承基本结构分类知识
深沟球轴承基本结构分类知识
根据滚动元件的形状和数量，深沟球轴承可分为以下几类：
1.单列深沟球轴承：这是最常见的深沟球轴承类型。
它由一个内圈，一个外圈，一排球形滚子和一个保持器组成。
内圈和外圈分别安装在要支撑的轴和外壳上，滚动元件在内外圈之间滚动。
单列深沟球轴承可以承受较高的轴向负荷和一些径向负荷。
2.双列深沟球轴承：这种轴承由两个相互垂直的内圈和外圈组成，中间有一些滚动元件和保持器。
双列深沟球轴承能够同时承受较高的径向负荷和轴向负荷，并具有较高的刚度和承载能力。
3.带有填充槽的深沟球轴承：在球道上有一些额外的填充槽，用来放置更多的滚动元件。
这种设计可以提供更高的承载能力和更好的刚度。
4.角接触深沟球轴承：球道不再是圆形，而是呈角度形状。
这种设计可以承受较大的轴向负荷，但对于径向负荷的承载能力较低。
除了以上常见的结构，还有一些特殊类型的深沟球轴承
5.高温深沟球轴承：用于高温环境下，采用特殊材料和润滑脂，能够在高温下运行并保持稳定性能。
6.不锈钢深沟球轴承：采用不锈钢材料制成，具有抗腐蚀性能，适用于一些特殊环境，如食品加工设备等。
7.陶瓷深沟球轴承：滚动元件采用陶瓷材料制成，陶瓷具有低摩擦系数和高硬度，可以提供更好的性能和寿命。
总之，深沟球轴承基本结构分类包括单列、双列、带有填充槽和角接触等几种类型。
此外，还有一些特殊类型的深沟球轴承适用于特殊环境和
需求。
每种类型的轴承都有其特定的应用领域和性能特点，可以根据具体的工况选择合适的轴承。
深沟球轴承的知识
概述深沟球轴承的广泛应用得益于广大设备工作者的共同认知，以其优异的性能被大家所接受。
本人从事机械设备维护保养工作多年,多方面接触深沟球轴承,对它的安装使用及维护有较多的认识，总结了一些经验与大家探讨。
深沟球轴承作为轴承中一种子类，因其应用广泛,使用寿命长,被广泛应用在现代装备制造业中，使设备装置的加工精度和质量得到了大的提升，可以说深沟球轴承在今后的设备装置上必将得到大量应用,，其市场前景将更加广阔。
深沟球轴承一般由一对套圈一组保持架，一组刚球组成和一组保持架构成，深沟球轴承类型代号为6.是生产最普遍，应用最广泛的一类轴承.深沟球轴承结构简单，使用方便，是生产批量最大、承受一定的轴向载荷.当轴承的径向游隙加大时，具有角接触球轴承的功能，可承受较大的轴向载荷。
、深沟球轴承主要用于承受纯径向载荷，也可同时承受径向载荷和轴向载荷，当其仅承受纯径向载荷时，接触角为零。
当深沟球轴承具有较大的径向游隙时，具有角接触轴承的性能，可承受较大的轴向载荷.深沟球轴承的摩擦系数很小，极限转速也很高，特别是在轴向载荷很大的高速运转工况下，深沟球轴承比推力球轴承更有优越性.与尺寸相同的其他类轴承比较，此类轴承摩擦因数小，极限转速高.在转速较高不宜采用推力球轴承的情况下可用该类轴承承受轴向载荷.深沟球轴承装在轴上以后，可使轴或外壳的轴向位移限制在轴承的轴向游隙范围内.同时，当外壳孔和轴(或外圈对内圈)相对有倾斜时，(不超过8-16根据游隙确定)仍然可以正常地工作.然而，即有倾斜存在，就必然要降低轴承使用寿命。
深沟球轴承与其它类型相同尺寸的轴承相比，摩擦损失最小，极限转速较高，在转速较高不宜采用推力球轴承的情况下，可用此类轴承承受纯轴向负荷.如若提高其制造精度，并采用胶木，青铜，硬铝等材质的实体保持架，其转速还可提高.深沟球轴承的特点深沟球轴承结构简单，与别的类型相比易于达到较高的制造精度，所以便于成系列大批量生产，制造成本也较低，使用极为普遍。
深沟球轴承结构
深沟球轴承结构深沟球轴承是一种常见的滚动轴承，其结构设计和工作原理对于机械设备的运转至关重要。
深沟球轴承由内圈、外圈、滚动体和保持架等部分组成，具有承载能力大、转速高和使用寿命长的特点。
深沟球轴承的内圈和外圈呈圆筒状，内圈固定在机械设备的轴上，外圈则固定在设备的座上。
这种结构使得轴承能够在机械设备中承受径向负荷和轴向负荷。
滚动体位于内圈和外圈之间，它们通过滚动来减少摩擦阻力并支撑负荷。
保持架则用于保持滚动体的间距和位置，以确保轴承的正常工作。
深沟球轴承的滚动体通常采用钢球，具有较小的接触面积，因此能够在高速旋转时减小摩擦和磨损。
钢球之间通过保持架的支撑，保持一定的间隙，使得滚动顺畅。
由于滚动体的滚动作用，深沟球轴承比起其他滑动轴承具有更小的摩擦系数和更低的能量损耗。
深沟球轴承的内圈和外圈表面经过精密的热处理和磨削加工，以确保其光滑度和硬度。
在安装过程中，应注意避免外力对轴承的损坏。
此外，轴承的润滑也是确保其正常工作的重要因素之一。
常见的润滑方式有油润滑和脂润滑两种。
油润滑适用于高速运转的轴承，而脂润滑则适用于低速和中速运转的轴承。
深沟球轴承的设计和选用需要考虑多种因素，包括负荷类型、转速要求、工作温度和运行环境等。
按照标准规定，深沟球轴承的额定寿命是指在一定条件下，轴承在正常工作状态下能够运转的寿命。
额定寿命是根据经验公式和实际测试得出的，可以作为轴承选用的参考依据。
深沟球轴承的优点在于其结构简单、装配方便、使用寿命长、承载能力大以及转速高。
它广泛应用于各种机械设备和工业领域，如电机、汽车、农机、航空航天等。
深沟球轴承的不足之处在于其承载能力受限，相比于其他类型的轴承，在承受大负荷和冲击载荷时可能出现损坏或失效。
深沟球轴承作为一种常见的滚动轴承，在机械设备中起着至关重要的作用。
其结构简单、使用寿命长、承载能力大和转速高等特点使得它成为众多机械设备的首选。
在选择和使用深沟球轴承时，需要考虑多种因素，并进行正确的安装和维护，以确保其正常工作和延长使用寿命。
深沟球轴承基础知识29页PPT
END
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得要为生而读，莫为读而生。——布尔沃
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
深沟球轴承基础知识4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
深沟球轴承国标
深沟球轴承国标
深沟球轴承是由一系列相连的滚动体构成，又称滚针轴承。
它由外球圈、内球圈和滚
动体组成，以内球圈和轴套及定位环和轴承面形成的内圈及外圈，以球紧固杯和螺栓把内
球圈、外球圈、滚动体和滚动体组成的深沟球轴承组装，外球圈、内球圈由六角形滚子支承。
除了普通的深沟球轴承外，还有非标准深沟球轴承，它的轴承槽深度和直径要比普通
深沟轴承更深，使用时可以承受更大的偏转载荷。
另外，还有很多特殊类型的深沟球轴承，其结构上有所修改。
比如双内球圈深沟球轴承，采用两个内球圈，使其能对应负偏转载荷；可动深沟球轴承，采用动球圈定位，保证滚道上滚动体的稳定，使深沟球轴承的运行精度高，实现自动调心。
深沟球轴承是一种高精度的轴承，具有高精度、高载荷传递能力、低噪声、低摩擦等
特点，广泛用于各类工业机械和汽车发动机、航天火箭等高精度机械系统、车辆与电子产
品中。
深沟球轴承国家标准正是针对常用深沟球轴承的设计，充分考虑了轴承的结构尺寸和
加工工艺要求，提出了定位带宽的最大值，球紧固杯的偏心的最大值等标准，以保证深沟
球轴承能够在满足要求的情况下运行可靠，运行精度高。
此外，标准中还将电气加热、润
滑方式等故障的排除措施列入技术规定，以保障深沟球轴承的可靠性和使用寿命。
深沟球轴承是一种复杂，故障率较高的轴承，适用范围广，但要求运行精度高、可靠
性好，因此，其设计必须依据国家标准，而不能按照用户自定义的尺寸设计。
根据深沟球
轴承国家标准设计出深沟球轴承，在用户使用和设备制造过程中，都可以大大提高运行精度，从而延长设备的运行寿命。
深沟球轴承参数
深沟球轴承参数
深沟球轴承，作为一种常见的滚动轴承，广泛应用于各种机械设备中。
下面是深沟球轴承的一些参数以及其特点，按照列表划分介绍。
一、参数：
1. 内径（ID）：深沟球轴承内圈直径的测量值。
内径通常用毫米（mm）作单位来表示，如6204代表内径为20mm的深沟球轴承。
2. 外径（OD）：深沟球轴承外圈直径的测量值。
外径也通常用毫米（mm）作单位来表示。
3. 宽度（W）：深沟球轴承内外圈之间的距离，即轴承的厚度。
宽度
也通常用毫米（mm）作单位来表示。
4. 载荷能力（Load Capacity）：深沟球轴承能够承受的最大力量。
载
荷能力通常用静态载荷和动态载荷两个参数来表示。
5. 最高转速（Max Speed）：深沟球轴承的最高运转速度，通常以转/分钟（rpm）为单位来表示。
二、特点：
1. 构造简单：深沟球轴承由内圈、外圈、钢球和保持架组成，结构简
单紧凑，易于安装和维护。
2. 承载能力高：深沟球轴承具有较高的承载能力，能够承受较大的径向和轴向载荷。
3. 适应性强：深沟球轴承适用于较高转速和较低转速的工作环境，并能在较宽的温度范围内正常运行。
4. 抗冲击性好：深沟球轴承的设计使其具有良好的抗冲击性能，能够在高速运转时减轻冲击，保护轴承。
5. 低摩擦：深沟球轴承采用滚动接触，相较于滑动接触，摩擦更小，能够减少能量的损耗。
总结：深沟球轴承是一种常见且重要的机械元件，具有结构简单、承载能力高、适应性强、抗冲击性好和低摩擦等特点。
在各种机械设备中起着重要的作用，可以满足多样化的工作需求。
深沟球轴承 结构
深沟球轴承结构
深沟球轴承是一种广泛应用于机械设备中的轴承类型。
其主要特点是在内外圈之间存在一定的球形滚道，使得该轴承能够承受径向和轴向双向载荷。
深沟球轴承结构简单，制造成本低廉，因此广泛应用于各种机械设备中。
深沟球轴承的内圈和外圈均采用钢板冲压成型，球和保持架则采用钢球和塑料，铜合金等材料制成。
深沟球轴承的内圈和外圈均为环形结构，而球和保持架则分别嵌入内外圈之间的球形滚道中。
球和保持架之间的间隙一般为0.3-0.5mm，以保证其在滚动过程中的自由度。
此外，为了增加深沟球轴承的承载能力，球形滚道的圆弧半径也会略微增加。
深沟球轴承的结构使得其具有承受径向和轴向双向载荷的能力。
当轴向载荷较大时，深沟球轴承的内圈和外圈会产生一定的位移，使得球与保持架之间的间隙发生变化，从而增加了承载能力。
此外，深沟球轴承的结构也使得其具有自动调心的功能，即在安装过程中可以调节内外圈的相对位置，从而适应不同的工作条件。
总之，深沟球轴承结构简单，制造成本低廉，具有承受径向和轴向双向载荷的能力，因此广泛应用于各种机械设备中。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深沟球轴承基本知识
一、深沟球轴承基本参数：
深沟球轴承是滚动轴承中最为普通的一种类型。
基本型的深沟球轴承由一个外圈，一个内圈、一组钢球和一组保持架构成。
深沟球轴承类型有单列和双列两种，深沟球结构还分密封和开式两种结构，开式是指轴承不带密封结构，密封型深沟球分为防尘密封和防油密封。
防尘密封盖材料为钢板冲压，只起到简单的防止灰尘进入轴承滚道。
防油型为接触式油封，能有效的阻止轴承内的润滑脂外溢。
单列深沟球轴承类型代号为6，双列深沟球轴承代号为4。
其结构简单，使用方便，是生产最普遍，应用最广泛的一类轴承。
二、深沟球轴承内径尺寸如何计算
轴承型号与内孔径是有关系的。
轴承外径需查手册。
一般需根据轴承内径及其它参数，查手册才能知道外径、宽度以及轴承的具体型号。
轴承内径的计算方法如下:
1.内径在10mm以内的表示方法 ?为62/9 斜杠后面为轴承内径尺寸9mm
2.内径在10mm到20mm之间（不包括20mm) 基本代号为00 01 02 03 分别代表内径为10mm 12mm 15mm 17mm如 6201 后面两位数字为01就代表内径为12mm
3.内径20mm到490mm之间用轴承代号的后两位乘以5 例如 6020后两位数字为20乘以5后内径尺寸为100mm
4.内径大于490mm 也是用斜杠表示 62/1000 内径尺寸为1000mm
三、常见深沟球轴承规格如下：
四、深沟球轴承安装方法：
1.方法一：压入配合
轴承内圈与轴使紧配合，外圈与轴承座孔是较松配合时，可用压力机将轴承先压装在轴上，然后将轴连同轴承一起装入轴承座孔内，压装时在轴承内圈端面上，垫一软金属材料做的装配套管（铜或软钢），轴承外圈与轴承座孔紧配合，内圈与轴为较松配合时，可将轴承先压入轴承座孔内，这时装配套管的外径应略小于座孔的直径.如果轴承套圈与轴及座孔都是紧配合时，安装室内圈和外圈要同时压入轴和座孔，装配套管的结构应能同时押紧轴承内圈和外圈的端面。
2.方法二：加热配合
通过加热轴承或轴承座，利用热膨胀将紧配合转变为松配合的安装方法.是一种常用和省力的安装方法.此法适于过盈量较大的轴承的安装，热装前把轴承或可分离型轴承的套圈放入油箱中均匀加热80-100℃，然后从油中取出尽快装到轴上，为防止冷却后内圈端面和轴肩贴合不紧，轴承冷却后可以再进行轴向紧固.轴承外圈与轻金属制的轴承座紧配合时，采用加热轴承座的热装方法，可以避免配合面受到擦伤。
用油箱加热轴承时，在距箱底一定距离处应有一网栅，或者用钩子吊着轴承，轴承不能放到箱底上，以防沉杂质进入轴承内或不均匀的加热，油箱中必须有温度计，严格
控制油温不得超过100℃，以防止发生回火效应，使套圈的硬度降低。
