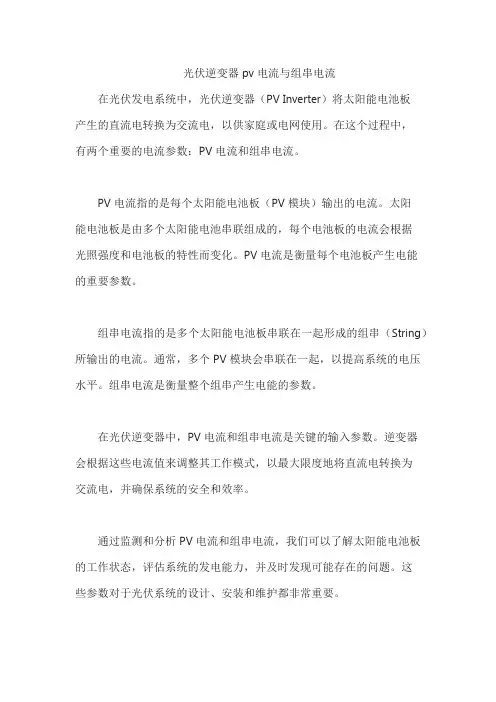

在光伏发电系统中，光伏逆变器（PV Inverter）将太阳能电池板
产生的直流电转换为交流电，以供家庭或电网使用。
在这个过程中，
有两个重要的电流参数：PV 电流和组串电流。
PV 电流指的是每个太阳能电池板（PV 模块）输出的电流。
太阳
能电池板是由多个太阳能电池串联组成的，每个电池板的电流会根据
光照强度和电池板的特性而变化。
PV 电流是衡量每个电池板产生电能
的重要参数。
组串电流指的是多个太阳能电池板串联在一起形成的组串（String）所输出的电流。
通常，多个 PV 模块会串联在一起，以提高系统的电压水平。
组串电流是衡量整个组串产生电能的参数。
在光伏逆变器中，PV 电流和组串电流是关键的输入参数。
逆变器
会根据这些电流值来调整其工作模式，以最大限度地将直流电转换为
交流电，并确保系统的安全和效率。
通过监测和分析 PV 电流和组串电流，我们可以了解太阳能电池板的工作状态，评估系统的发电能力，并及时发现可能存在的问题。
这
些参数对于光伏系统的设计、安装和维护都非常重要。
光伏逆变器测试流程
光伏逆变器测试流程The testing process of photovoltaic inverters is a crucial step to ensure the safety and efficiency of these devices. 光伏逆变器的测试过程是确保这些设备安全和高效运行的关键步骤。
There are several steps involved in the testing process, each of which plays a critical role in ensuring the overall performance of the inverter. 测试过程涉及多个步骤，每个步骤在确保逆变器整体性能方面发挥着关键作用。
From input testing to output verification, each phase of testing serves to identify any potential issues that could affect the functionality of the inverter. 从输入测试到输出验证，测试的每个阶段都旨在识别可能影响逆变器功能的潜在问题。
The first step in the testing process involves input testing, where the inverter is subjected to various input voltage and frequency levels to ensure it can handle different conditions. 测试过程的第一步涉及输入测试，其中逆变器会受到多种输入电压和频率水平的影响，以确保它能够处理不同的条件。
This phase of testing is critical as it helps to determine the inverter's ability to withstand fluctuations in input power, which is essential for its reliability in real-world applications. 这个测试阶段至关重要，因为它有助于确定逆变器抵御输入功率波动的能力，这对其在现实应用中的可靠性至关重要。
光伏并网逆变器的逆变效率试验
实验名称：光伏并网逆变器的逆变效率试验一、实验目的：光伏并网逆变器的效率是决定光伏并网发电系统整体效率的重要参数。
对其进行全面、有效的评估与测定，无论是对于光伏并网工程设计中逆变器的选取还是对于科研中逆变器的研究都具有重要的意义。
二、实验原理：一个光伏并网逆变器由两部分组成，最大功率点追踪部分（从光伏阵列获得最大功率MPP P ），和DC-AC 变换部分（将直流电dc P 变换为交流电ac P ）。
（一）最大功率点跟踪效率（MPP-tracking efficiency ）MPPT 效率，包括MPPTstat η与MPPTdyn η，指一段时间内，逆变器从太阳能电池组件获得的直流电能与理论上太阳能电池组件工作在最大功率点在该时段输出的电能的比值。
静态最大功率点跟踪效率MPPTstat η，表征当太阳能电池输出特性曲线一定时，逆变器在多大程度上可以跟踪到太阳能电池的最大输出功率。
而动态最大功率点跟踪效率MPPTdyn η可以用来衡量当太阳能电池输出曲线复杂多变情况下，逆变器对最大功率点跟踪的响应速度。
MPPT 效率的数学计算公式为：00()()MM T dc MPPT T MPPP t dtPt dt η=⎰⎰ 其中，()dc P t 表示逆变器从太阳能电池获得的实时功率；()MPP P t 表示太阳能电池理论上提供的实时的最大功率点功率。
（二）转换效率（Conversion efficiency ）转换效率concv η是指，一段时间内。
逆变器交流输出端输出的电能与直流输入端输入的电能的比值。
其数学表达式为：0()()MM T ac conv T dcPt dt Pt dt η=⎰⎰ 其中，()ac P t 表示逆变器AC 输出端子输出的实时功率；()dc P t 表示逆变器DC 输入端子输入的实时功率。
（三）总效率（Overall efficiency ）总效率t η表示，一段时间内．逆变器交流输出端输出的电能与理论上太阳能电池组件工作在最大功率点在该时间段输出的电能的比值，从定义可知：00()()MM T ac t conv MPPT T MPP P t dtP t dt ηηη=⋅=⎰⎰ 理论上的最大功率点跟踪效率、转换效率和总效率的计算公式如上所示，但是在实验过程中，无法得到()ac P t ()dc P t ()MPP P t 的表达式，只能测得其瞬时值，因此无法通过以上表达式计算出各个效率。
光伏逆变器测试参数
光伏逆变器测试参数1.引言1.1 概述光伏逆变器作为太阳能光伏发电系统中的关键设备之一，具有将直流电转换为交流电的功能。
在实际应用中，光伏逆变器的性能稳定性和转换效率直接影响着光伏发电系统的发电量和使用寿命。
因此，对光伏逆变器的性能参数进行精确的测试和评估是非常重要的。
本文的目的是探讨光伏逆变器测试参数的相关内容。
在正文部分，将首先对光伏逆变器测试参数进行总体概述，包括测试的对象、测试的目的和存在的问题等内容。
其次，将详细介绍光伏逆变器测试参数的要点，包括输入电压范围、输出功率、效率、波形失真等方面的指标。
通过对这些测试参数的详细解析，可以更好地评估光伏逆变器的性能，并为日后的研究和应用提供指导。
在结论部分，将对本文进行总结，并指出研究光伏逆变器测试参数的意义。
通过对光伏逆变器测试参数的研究，可以为光伏发电系统的设计和工程实施提供科学依据，提高光伏发电系统的效率和稳定性。
同时，本文的研究成果也可为光伏逆变器的生产和质量检测提供参考，进一步促进光伏产业的发展和推广。
综上所述，本文将通过对光伏逆变器测试参数的概述和要点进行详细阐述，旨在提供有关光伏逆变器性能评估的实用方法和技术指标。
相信通过本文的研究，能够对光伏逆变器的测试与评估工作有所启示，并为光伏发电系统的设计和应用提供有益的参考。
文章结构部分是用来介绍整篇文章的结构安排和主要内容的部分。
在这一部分，我们可以简要说明文章的章节划分和各个章节的主要内容。
以下是对文章1.2文章结构部分的内容的展示：1.2 文章结构本文主要分为三个部分：引言、正文和结论。
将会介绍光伏逆变器测试参数的概述、要点和相关研究意义。
在引言部分，我们将提供对光伏逆变器测试参数的概述，包括光伏逆变器测试参数的定义和重要性。
此外，我们还会介绍文章的目的和整体结构。
正文部分将详细探讨光伏逆变器测试参数的相关内容。
首先，我们将介绍光伏逆变器测试参数的概述，包括其基本原理和应用场景。
其次，我们将重点讲解光伏逆变器测试参数的要点1，包括该参数的测试方法和影响因素。
光伏逆变器检定规程
光伏逆变器检定规程（中英文版）Title: Photovoltaic Inverter Verification ProtocolTitle: 光伏逆变器检定规程English: The verification protocol for photovoltaic inverters is essential to ensure the accuracy and reliability of the equipment.It is necessary to follow a series of steps to verify the performance and compliance of the inverters with industry standards.中文: 光伏逆变器检定规程对于确保设备的准确性和可靠性至关重要。
必须遵循一系列步骤来验证逆变器的性能和符合行业标准。
English: The first step in the verification process is to conduct a visual inspection of the inverter to check for any physical damage or defects.This is followed by a functional test to ensure that the inverter operates correctly under various operating conditions.中文: 检定过程的第一步是对逆变器进行外观检查，以检查是否有任何物理损坏或缺陷。
这之后进行功能测试，以确保逆变器在各种操作条件下都能正确运行。
English: The next step is to measure the electrical parameters of the inverter, such as voltage, current, and power.These measurements are compared to the specified values in the manufacturer"s documentation to ensure that the inverter meets the required specifications.中文: 下一步是测量逆变器的电气参数，如电压、电流和功率。
并网光伏发电专用逆变器技术要求和试验方法
CGC 北京鉴衡认证中心认证技术规范CGC/GF001：2009并网光伏发电专用逆变器技术要求和试验方法Technical Specification and Test Method of Grid-connected PV inverter(送审稿)200X-X-XX发布200X -X-XX实施北京鉴衡认证中心发布目次前言 (III)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 产品分类 (3)4.1 产品型式 (3)4.2 输出功率型谱 (3)5 技术要求 (3)5.1 使用条件 (4)5.2 机体和结构质量 (4)5.3 性能指标 (4)5.4 电磁兼容性 (5)5.5 保护功能 (6)5.6 通讯 (7)5.7 自动开/关机 (7)5.8 软启动 (7)5.9 绝缘耐压性 (7)5.10 外壳防护等级 (7)6 试验方法 (7)6.1 试验环境条件 (8)6.2 机体和结构质量检查 (8)6.3 性能指标试验 (8)6.4 电磁兼容试验 (9)6.5 保护功能试验 (9)6.6 通讯接口试验 (11)6.7 自动开/关机试验 (11)6.8 软启动试验 (11)6.9 绝缘耐压试验 (11)6.10 环境试验 (12)7 检验规则 (12)7.1 检验分类 (12)7.2 出厂检验 (13)7.3 型式检验 (13)8 标志、包装、运输、贮存 (13)8.1 标志 (13)8.2 包装 (14)8.3 运输 (14)8.4 贮存 (14)附录A(资料性附录) (15)附录B（资料性附录）防孤岛效应保护方案的选取 (17)前言北京鉴衡认证中心是经国家认证认可监督管理委员会批准，由中国计量科学研究院组建，专业从事新能源和可再生能源产品标准化研究和产品质量认证的第三方认证机构。
为推动和规范我国并网光伏逆变器的发展，适应国际贸易、技术和经济交流的需要，以及促进我国并网光伏逆变器的产业化，特制定本认证技术规范。
光伏并网逆变器型式检验报告
光伏并网逆变器型式检验报告第一部分：引言（100字）第二部分：检验目的（100字）本次检验的目的是验证光伏并网逆变器的设计、制造和性能是否符合国家和行业标准，以保证其安全、可靠并满足预期的使用要求。
第三部分：检验范围（100字）本次检验涉及光伏并网逆变器的外观、电气性能、保护功能、并网性能等方面。
同时，根据相关标准要求，还将对其密封性、环境适应性等进行检验。
第四部分：检验方法（100字）本次检验将采用实验室测试、检验样品检验和技术文档评审等方法进行。
实验室测试将包括交流输出性能、效率、并网稳定性等方面的测试。
第五部分：检验结果（500字）经过对光伏并网逆变器进行一系列的测试和评估，以下是我们的主要检验结果：2.电气性能：光伏并网逆变器在额定输入功率下，输出电压、电流满足相关标准要求，无异常现象。
3.保护功能：光伏并网逆变器具备过压、欠压、过温等保护功能，并能正常运行。
4.并网性能：光伏并网逆变器可以与电网连接并实现电网供电功能，具备稳定的并网性能。
5.密封性：光伏并网逆变器外壳密封良好，符合相关标准的防尘、防湿要求。
6.环境适应性：光伏并网逆变器能够适应不同的环境温度、湿度等条件，并保持正常工作。
第六部分：结论（100字）根据以上的检验结果，光伏并网逆变器经检验合格，符合相关的国家和行业标准要求，具备良好的性能和可靠性。
第七部分：建议（100字）根据对光伏并网逆变器的检验结果，建议制造商在生产过程中继续保持严格的质量控制，并根据用户反馈及时进行改进和优化。
第八部分：参考资料（50字）1. 光伏并网逆变器技术规范（GB/T xxx）2. 光伏并网逆变器质量检验通则（GB/T xxx）3. 光伏电站工程建设及检验规范（GB/T xxx）注：以上字数仅为参考，实际写作时可根据需要增加或减少。
太阳能逆变器之加州能源效率测试计算说明
太陽能逆變器之加州能源效率測試計算說明太陽能逆變器(PV inverter)銷售至美國加州(California)除符合安規、電磁干擾和併網標準外，還必須符合美國加州能源委員會(CEC, USA, California Energy Commission)所制訂的能源效率規範。
為提昇產品的競爭能力，製造廠商都會使出渾身解數，提高能源轉換效率，如此一來可以發更多的電，就有機會領取更多的補助，以達到更快回收成本的目標。
廠商若能進一步瞭解CEC能源效率測試的內容，就能在產品設計階段導入，達到事半功倍的效果。
以下是CEC能源效率的計算方式：1. 以功率分析儀量測逆變器的輸出與輸入端功率，其功率準確度應達到±0.5%以上。
2. 分別在“額定輸入直流電壓(Vdcnominal)”、“最大輸入直流電壓(Vdcmaximun)”和“最小輸入直流電壓(Vdcminimun)”三種條件下，各別記錄其在額定最大輸入功率的10%, 20%, 30%, 50%, 75%, 和100%六種條件下18個轉換效率。
其中轉換效率= 輸出功率(Poutput) / 輸入功率(Pinput) X 100%3. 欲銷售至加州的逆變器，會在CEC的官方網站上列出三個轉換效率，分別是:o峰值效率(Peak Efficiency): 指上述18個轉換效率中最高的效率。
o標稱平均效率(Nominal Average Efficiency): 指三種輸入直流電壓在50%, 75%,和100% 的輸入功率下所記錄下共9個轉換效率的平均值。
o CEC加權效率(Weighted Efficiency): 由於太陽能模組在一天當中所接受到的日照情況，會隨季節、時間和天候情況有所不同，經由權重分配計算，模擬出實際加州太陽光對太陽能面板所產生的電能效率之改變，這也是CEC能源效率報告中最重要的轉換效率值。
CEC的加權效率是依據直流輸入最大功率的10%, 20%, 30%, 50%, 75% 和100%六種條件下，以權重值分別為4%, 5%, 12%, 21%, 53%,和5% 的權重分配所計算出的加權效率值。
中国计量院鉴衡认证中心 太阳能光伏专用资料
内容 Contents
• 鉴衡认证中心介绍 About CGC • 光伏产品认证体系 Introduction of certification program for PV products • 认证工作主要成果 Major progress on certification • 未来展望 Prospects
认证技术委员会职责 Technical committee
• 该委员会主要负责为认证活动提供技术支 持，对认证工作进行监督，包括认证规则 的制定，检测方法的协调解决，以及认证 结果的评价。 It is responsible for examining and approving standards of certification and coordinating and solving major technical difficulties/disputes that might occur in the process of certification.
• 鉴衡认证中心是经国家认证认可监督管理 委员会批准，由中国计量科学研究院组建， 致力于风能、太阳能等能源产品研究及产 品认证的第三方机构 • Organized by NIM with the authorization of CNCA, China General Certification Center (CGC) is a non-profit organization (NPO) endeavor to the investigation of wind, solar product standards and product certification.
太阳能光伏产品金太阳 认证介绍
Introduction of national certification program for PV products
pv试验报告
PV试验报告一、引言该试验报告旨在记录对光伏（Photovoltaic，简称PV）系统进行的试验结果。
光伏系统是一种将太阳能转化为电能的装置，由太阳能电池板（Photovoltaic Panel），逆变器（Inverter）和电池储能系统（Battery Energy Storage System）等组成。
本次试验旨在评估光伏系统的性能和可靠性，以及分析其在不同条件下的发电效果。
二、试验目的本次试验的主要目的是：1.测量光伏系统在不同光照条件下的发电效果；2.分析光伏系统在恶劣天气条件下的性能表现；3.评估光伏系统在不同温度下的电能转化效率。
三、试验设备与方法本次试验所需的设备包括：•太阳能电池板；•逆变器；•电源线；•测量仪器（如多用电表）；•温度计；•试验记录表格。
试验步骤如下：1.将太阳能电池板安装在适当的位置，确保其能够充分接收到阳光；2.连接逆变器并接通电源线；3.使用测量仪器对太阳能电池板的输出电压和电流进行测量，并记录结果；4.在一定时间范围内，根据日照强度和温度的变化，进行多次测量；5.在恶劣天气条件下，如阴天或下雨天，观察光伏系统的性能表现；6.测量太阳能电池板的温度，并记录结果。
四、试验结果与分析4.1 发电效果的测量结果根据试验过程中的测量数据，得到了不同光照条件下的发电效果数据。
以下是部分数据的示例：光照强度（W/m2）输出电压（V）输出电流（A）电能转化效率（%）100020.1 5.215.78 120022.3 5.816.47 150025.6 6.517.54从上述数据可以看出，光伏系统的发电效果随着光照强度的增加而提高。
然而，电能转化效率并非线性增加，而是呈现出逐渐减小的趋势。
4.2 恶劣天气条件下的表现试验中也模拟了恶劣天气条件下光伏系统的性能表现。
在阴天和下雨天的情况下，发现光伏系统的发电效果显著减弱。
在阴天条件下，光照强度下降到500W/m2，输出电压和电流也相应降低，电能转化效率达到了12%左右。
光伏并网逆变器型式检验报告
光伏并网逆变器型式检验报告1.引言光伏并网逆变器是将太阳能光伏发电系统的直流电转换为交流电，并将其并网供应给公共电网的设备。
为了确保光伏并网逆变器的安全、可靠和有效运行，对其进行型式检验非常重要。
本报告将对光伏并网逆变器进行型式检验，评估其符合相关标准和要求的能力。
2.检验目的通过对光伏并网逆变器进行型式检验，旨在验证其在不同工况下的性能、安全性和兼容性。
检验的主要目标包括：-评估逆变器的输出电流和电压是否满足规定标准；-确认逆变器在不同环境温度和湿度下的工作稳定性；-检查逆变器的保护功能，包括过载保护、过压保护和短路保护等；-验证逆变器与公共电网的并网能力和运行稳定性。
3.检验方法本次型式检验采用了以下方法和标准：-逆变器性能测试：通过设置不同工况和负载条件，测试逆变器的输出电流和电压，并与规定的标准进行比较。
-环境适应性测试：将逆变器放置在不同环境温度和湿度的条件下，观察其工作稳定性和性能。
-保护功能测试：对逆变器进行过载、过压和短路等测试，检查其保护功能是否正常工作。
-并网能力测试：将逆变器与公共电网连接，并测试其并网能力和运行稳定性。
4.检验结果与分析通过对光伏并网逆变器进行各项性能测试，得到了以下结果：-输出电流和电压：逆变器的输出电流和电压均符合规定的标准范围，满足光伏发电系统的要求。
-环境适应性：逆变器在不同温度和湿度条件下的工作稳定性良好，未发现异常现象。
-保护功能：逆变器的过载、过压和短路保护功能均正常，能够保护逆变器和光伏发电系统的安全。
-并网能力：逆变器与公共电网的并网能力较强，能够稳定并供应电力。
5.结论本次光伏并网逆变器型式检验结果表明该逆变器符合相关标准和要求，具备安全、可靠和有效运行的能力。
通过对其输出电流和电压、环境适应性、保护功能和并网能力等方面的检验，验证了逆变器的优良性能。
建议在推广应用中加强对逆变器的维护和管理，确保其正常运行并发挥最大的发电效益。
光伏逆变器的源程序
光伏逆变器的源程序光伏逆变器（PV inverter）的源程序通常涉及复杂的控制算法、电力电子技术和通信协议。
由于这是一个非常专业的领域，并且每个制造商的逆变器设计可能有所不同，因此提供完整的源程序是不现实的。
但我可以给你一个简化的概念框架或示例代码，帮助你理解逆变器控制软件的基本结构。
以下是一个非常简化的伪代码示例，描述了光伏逆变器可能会执行的一些基本操作：c// 伪代码，非真实逆变器控制程序// 初始化变量和系统配置void initialize() {// 设置MPPT（最大功率点跟踪）算法参数// 配置PID（比例-积分-微分）控制器参数// 初始化通信接口（如Modbus, CAN等）// ...}// MPPT算法，用于确定光伏板的最佳工作电压和电流void mpptAlgorithm() {// 读取光伏板当前的电压和电流float currentVoltage = readPVVoltage();float currentCurrent = readPVCurrent();// 使用某种MPPT算法（如扰动和观察法）来计算新的电压或电流参考值float newVoltageRef = calculateMPPTVoltage(currentVoltage, currentCurrent);// 设置逆变器以尝试达到新的工作点setInverterVoltageReference(newVoltageRef);}// PID控制器，用于调节逆变器输出以匹配电网要求void pidController() {// 读取电网电压和频率float gridVoltage = readGridVoltage();float gridFrequency = readGridFrequency();// 计算与电网同步所需的相位角和电压幅值调整量float phaseAngleAdjustment = calculatePhaseAngle(gridFrequency);float voltageAmplitudeAdjustment = calculateVoltageAmplitude(gridVoltage);// 使用PID控制器调整逆变器输出电流的频率、相位和幅值以匹配电网adjustInverterOutput(phaseAngleAdjustment, voltageAmplitudeAdjustment);}// 主循环，不断执行MPPT和PID控制算法，以及其他任务void mainLoop() {while (true) {mpptAlgorithm(); // 运行MPPT算法以优化光伏板输出pidController(); // 运行PID控制器以匹配电网要求// 执行其他任务，如通信、故障诊断、系统监控等...communicateWithExternalDevices(); // 与外部设备通信（如智能家居系统）diagnoseFaults(); // 检测并处理任何故障情况（如过温、过流等）monitorSystemStatus(); // 监控系统状态并记录数据以供分析或故障排除使用delay(controlLoopTime); // 等待一段时间再次执行循环（控制环时间间隔）}}int main() {initialize(); // 初始化系统配置和变量mainLoop(); // 进入主控制循环，不断运行控制算法和其他任务...return 0; // 通常这里不会返回，因为主循环是无限循环的...但为了形式完整性还是加上这一行。
GoodWe HT系列光伏逆变器用户手册说明书
User Manual Grid-Tied PV InverterHT Series(225-250kW)V1.1-2022-07-20Copyright Statement User Manual V1.1-2022-07-20The information in this user manual is subject to change due to product updates or other reasons. This manual cannot replace the product labels or the safety precautions unless otherwise specified. All descriptions in the manual are for guidance only.TrademarksNoticeand other GoodWe trademarks are trademarks of GoodWe Company.All other trademarks or registered trademarks mentioned in this manual are owned by GoodWe Technologies Co., Ltd.No part of this manual can be reproduced or transmitted to the public platform in any form or by any means without the prior written authorization of GoodWe Technologies Co., Ltd.Copyright ©GoodWe Technologies Co., Ltd., 2022. All rights reservedContent User Manual V1.1-2022-07-20 CONTENT1 About This Manual (1)1.1 Applicable Model (1)1.2 Target Audience (1)1.3 Symbol Definition (2)1.4 Updates (2)2 Safety Precaution (3)2.1 General Safety (3)2.2 DC Side (3)2.3 AC Side (4)2.4 Inverter Installation (4)2.5 Personal Requirements (4)3 Product Introduction (5)3.1 Application Scenarios (5)3.2 Supported Grid Types (5)3.3 Circuit Diagram (6)3.4 Appearance (8)3.4.1 Parts (8)3.4.2 Dimensions (10)3.4.3 Indicators (11)3.4.4 Nameplate (12)4 Check and Storage (13)4.1 Check Before Receiving (13)4.2 Deliverables (13)4.3 Storage (14)5 Installation (15)5.1 Installation Requirements (15)5.2 Inverter Installation (18)5.2.1 Moving the Inverter (18)5.2.2 Installing the Inverter (18)6 Electrical Connection (21)6.1 Safety Precautions (21)User Manual V1.1-2022-07-20Content 6.2 Connecting the PE Cable (24)6.3 Connecting the PV Input Cable (25)6.4 Connecting the AC Output Cable (28)6.5 Communication (30)6.5.1 Connecting the Communication Cable (30)6.5.2 Installing the Communication Module (34)7 Equipment Commissioning (35)7.1 Check Items Before Switching Power ON (35)7.2 Power On (35)8 System Commissioning (36)8.1 Indicators and Button (36)8.2 Setting Inverter Parameters via LCD (37)8.3 Setting Inverter Parameters via App (40)8.4 Monitoring via SEMS Portal (40)9 Maintenance (41)9.1 Power Off the Inverter (41)9.2 Removing the Inverter (41)9.3 Disposing of the Inverter (41)9.4 Troubleshooting (42)9.5 Routine Maintenance (48)10 Technical Parameters (49)User Manual V1.1-2022-07-2001 About This Manual1 About This ManualThis manual describes the product information, installation, electrical connection, commissioning, troubleshooting, and maintenance. Read through this manual before installing and operating the product. All the installers and users have to be familiar with the product features, functions, and safety precautions. This manual is subject to update without notice. For more product details and latest documents, visit .1.1 Applicable ModelThis manual applies to the listed inverters below (HT for short):1.2 Target AudienceThis manual applies to trained and knowledgeable technical professionals. The technical personnel has to be familiar with the product, local standards, and electric systems.01 About This Manual User Manual V1.1-2022-07-201.3 Symbol DefinitionDifferent levels of warning messages in this manual are defined as follows:1.4 UpdatesThe latest document contains all the updates made in earlier issues.V1.0 2022-05-04• First Issue.V1.1 2022-07-20• Updated technical parameters and electrical connections.User Manual V1.1-2022-07-2002 Safety Precaution 2 Safety Precaution2.1 General Safety2.2 DC Side02 Safety Precaution User Manual V1.1-2022-07-202.4 Inverter Installation2.5 Personal RequirementsUser Manual V1.1-2022-07-2003 Product Introduction3 Product Introduction3.1 Application ScenariosThe HT inverter is a three-phase PV string grid-tied inverter. The inverter converts the DC power generated by the PV module into AC power and feeds it into the utility grid. The intended use of the inverter is as follows:PV String Inverter Cabinet The grid structures supported by HT series GW250K-HT, GW250KN-HT, GW225K-HT and GW225KN-HT are IT, as shown in the figure below:3.2 Supported Grid TypesInverterTransformer ITL1L2L3PE03 Product Introduction User Manual V1.1-2022-07-20 3.3 Circuit DiagramThe circuit diagram of GW250K-HT , and GW225K-HT are as follows.User Manual V1.1-2022-07-2003 Product Introduction The circuit diagram of GW225KN-HT, and GW250KN-HT are as follows.03 Product Introduction User Manual V1.1-2022-07-20 3.4 Appearance3.4.1 PartsGW250K-HT , and GW225K-HTGW225KN-HT, and GW250KN-HTUser Manual V1.1-2022-07-2003 Product Introduction03 Product Introduction User Manual V1.1-2022-07-203.4.2 DimensionsUser Manual V1.1-2022-07-2003 Product Introduction 3.4.3 Indicators03 Product Introduction User Manual V1.1-2022-07-20 3.4.4 NameplateThe nameplate is for reference only.Technical parametersSafety symbols and certification marksContact information and serialnumberUser Manual V1.1-2022-07-2004 Check and Storage4 Check and Storage4.1 Check Before Receiving4.2 DeliverablesCheck the following items before receiving the product.1. Check the outer packing box for damage, such as holes, cracks, deformation, and others signs of equipment damage. Do not unpack the package and contact the supplier as soon as possible if any damage is found.2. Check the inverter model. If the inverter model is not what you requested, do not unpack the product and contact the supplier.3. Check the deliverables for correct model, complete contents, and intact appearance. Contact the supplier as soon as possible if any damage is found.04 Check and Storage User Manual V1.1-2022-07-20 4.3 StorageIf the equipment is not to be installed or used immediately, please ensure that the storage environment meets the following requirements:1. Do not unpack the outer package or throw the desiccant away.2. Store the equipment in a clean place. Make sure the temperature and humidity are appropriate and no condensation.3. The height and direction of the stacking inverters should follow the instructions on the packing box.4. The inverters must be stacked with caution to prevent them from falling.5. If the inverter has been long term stored, it should be checked by professionals before being put into use.User Manual V1.1-2022-07-2005 Installation5 Installation5.1 Installation RequirementsInstallation Environment Requirements1. Do not install the equipment in a place near flammable, explosive, or corrosive materials.2. Install the equipment on a surface that is solid enough to bear the inverter weight.3. Install the equipment in a well-ventilated place to ensure good dissipation. Also, theinstallation space should be large enough for operations.4. The equipment with a high ingress protection rating can be installed indoors or outdoors.The temperature and humidity at the installation site should be within the appropriate range.5. Install the equipment in a sheltered place to avoid direct sunlight, rain, and snow. Build asunshade if it is needed.6. Do not install the equipment in a place that is easy to touch, especially within children’sreach. High temperature exists when the equipment is working. Do not touch the surface to avoid burning.7. Install the equipment at a height that is convenient for operation and maintenance, electricalconnections, and checking indicators and labels.8. Install the inverters far away from noise-sensitive areas, such as the residential area, school,hospital etc., in order to avoid the noises bothering people nearby.9. Install the inverter away from high magnetic field to avoid electromagnetic interference.Ifthere is any radio or wireless communication equipment below 30MHz near the inverter, you have to:• Install the inverter at least 30m far away from the wireless equipment.• Add a low pass EMI filter or a multi winding ferrite core to the DC input cable or AC output cable of the inverter.Mounting Support Requirements1. The mounting support shall be nonflammable and fireproof.2. Make sure that the support surface is solid enough to bear the product weight load.3. Do not install the product on the support with poor sound insulation to avoid the noise generated by the working product, which may annoy the residents nearby.05 Installation User Manual V1.1-2022-07-20Installation Angle Requirements• Install the inverter vertically or at a minimum back tilt of 10 degrees.•Do not install the inverter upside down, forward tilt, back forward tilt, or horizontally.User Manual V1.1-2022-07-2005 Installation Installation Tool RequirementsThe following tools are recommended when installing the equipment. Use other auxiliary tools on site if necessary.05 Installation User Manual V1.1-2022-07-20Step 1 Put the mounting plate on the wall horizontally and mark positions for drilling holes.Step 2 Drill holes to a depth of 65mm using the hammer drill. The diameter of the drill bit should be 13mm.Step 3 Fix the mounting plate on the wall or the bracket.Step 4 Install the handles or the hoisting rings.Step 5 Grab the handles to lift the inverter or hoist the inverter to place it on the mounting plate.Step 6 Tighten the nuts to secure the mounting plate and the inverter.5.2 Inverter Installation5.2.2 Installing the Inverter5.2.1 Moving the InverterMounting on the wallUser Manual V1.1-2022-07-2005 Installation Mounting on the plateUser Manual V1.1-2022-07-2006 Electrical Connection 6 Electrical Connection6.1 Safety Precautions06 Electrical Connection User Manual V1.1-2022-07-20User Manual V1.1-2022-07-2006 Electrical Connection≤≤20mm≤Dimensions of the AC OT terminals after crimping:112mm06 Electrical Connection User Manual V1.1-2022-07-20 6.2 Connecting the PE CableUser Manual V1.1-2022-07-2006 Electrical Connection 6.3 Connecting the PV Input CableConnecting the DC Input CableStep 1 Prepare DC cables.Step 2 Crimp the crimp contacts.Step 3 Disassemble the PV connectors.Step 4 Make the DC cable and detect the DC input voltage.Step 5 Plug the PV connectors into the PV terminals.06 Electrical Connection User Manual V1.1-2022-07-20 Devalan DC ConnectorUser Manual V1.1-2022-07-2006 Electrical Connection MC4 DC Connector06 Electrical Connection User Manual V1.1-2022-07-20An AC circuit breaker should be installed on the AC side to make sure that the inverter can safety disconnect the grid when an exception happens. Select the appropriate AC circuit breaker in compliance with local laws and regulations. Recommended AC circuit breakers:Select and Install RCD depending on local laws and regulations.Type A RCDs (Residual Current Monitoring Device) can be connected to the outside of the inverter for protection when the DC component of the leakage current exceeds the limit value. The following RCDs are for reference: Step 1 Make the AC output cable.Step 2 Dismantle the AC cover and take out the rubber ring. Step 3 Cut the rubber ring to right size.Step 4 Crimp the AC cable OT terminalStep 5 Connect the AC output cables and install the cover.User Manual V1.1-2022-07-2006 Electrical ConnectionSingle-core cable:06 Electrical Connection User Manual V1.1-2022-07-206.5 Communication6.5.1 Connecting the Communication CableRouterRS485 networking scenarioConnect the RS485 port of the inverter to the Data Logger. The total length of the connection cable is less than 1000m.Keep the communication cable away from power cables to prevent the communication from being interrupted.If more than 2 inverters are connected and also connected to the data logger, at most 20 inverters are allowed on the daisy chain.InverterInverterInverterConnecting the RS485 Communication CableUser Manual V1.1-2022-07-2006 Electrical Connection06 Electrical Connection User Manual V1.1-2022-07-20Connecting the Remote Shutdown and Emergency Power Off Communication Cable Remote Shutdown and Emergency Power Off networking scenario Remote Shutdown or Emergency Power Off Remote Shutdown: For Europe only.Emergency Power Off: For India only.Remote Shutdown or Emergency Power OffRemote Shutdown or Emergency Power OffUser Manual V1.1-2022-07-2006 Electrical Connection06 Electrical Connection User Manual V1.1-2022-07-206.5.2 Installing the Communication ModulePlug a Bluetooth module into the inverter to establish a connection between the inverter and the smartphone or web pages. Set inverter parameters, check running information and fault information, and observe system status in time via the smartphone or web pages.User Manual V1.1-2022-07-2007 Equipment Commissioning7 Equipment Commissioning7.1 Check Items Before Switching Power ON7.2 Power OnStep 1 Turn on the AC breaker between the inverter and the utility grid.Step 2 Turn on the DC switch of the inverter.PV08 System Commissioning User Manual V1.1-2022-07-20 8 System Commissioning8.1 Indicators and ButtonModel without LCDModel with LCDUser Manual V1.1-2022-07-2008 System Commissioning 8.2 Setting Inverter Parameters via LCDLCD Button DescriptionStop pressing the button for a period in any page, the LCD will get dark and go back to the initial page, which means the parameter in that page has been saved successfully.08 System Commissioning User Manual V1.1-2022-07-20 LCD Menu IntroductionThis part describes the menu structure, allowing you view inverter information and set parameters more conveniently.First level menu Second level menuUser Manual V1.1-2022-07-2008 System Commissioning08 System CommissioningUser Manual V1.1-2022-07-208.3 Setting Inverter Parameters via AppSolarGo AppSolarGo App User ManualSolarGo is an application used to communicate with the inverter via Bluetooth module, WiFi module, Wi-Fi/LAN module, 4G module, or GPRS module. Commonly used functions: 1. Check the operating data, software version, alarms of the inverter, etc.2. Set grid parameters and communication parameters of the inverter.3. Maintain the equipment.For more details, refer to the SolarGo APP User Manual. Scan the QR code or visit https:///Ftp/EN/Downloads/User%20Manual/GW_SolarGo_User%20Manual-EN.pdf to get the user manual.8.4 Monitoring via SEMS PortalSEMS Portal is an monitoring platform used to manage organizations/users, add plants, and monitor plant status.For more details, refer to the SEMS Portal User Manual. Scan the QR code or visit https:///Ftp/EN/Downloads/User%20Manual/GW_SEMS%20Portal-User%20Manual-EN.pdf to get the user manual.SEMS Portal User ManualSEMS PortalUser Manual V1.1-2022-07-2009 Maintenance9 Maintenance9.1 Power Off the InverterStep 1 Issue a command to the inverter for halting the grid via SolarGo APP.Step 2 Turn off the AC switch between the inverter and the utility grid.Step 3 Turn off the DC switch of the inverter.9.2 Removing the InverterStep 1 Disconnect all the cables, including DC cables, AC cables, communication cables, the communication module, and PE cables.Step 2 Handle or hoist the inverter to take it down from the wall or the bracket.Step 3 Store the inverter properly. If the inverter needs to be used later, ensure that the storage conditions meet the requirements.9.3 Disposing of the InverterIf the inverter cannot work any more, dispose of it according to the local disposal requirements for electrical equipment waste. Do not dispose of it as household waste.09 Maintenance User Manual V1.1-2022-07-209.4 TroubleshootingPerform troubleshooting according to the following methods. Contact the after-sales service if these methods do not work.Collect the information below before contacting the after-sales service, so tha the problems can be solved quickly.1. Inverter information like serial number, software version, installation date, fault time, fault frequency, etc.2. Installation environment, including weather conditions, whether the PV modules aresheltered or shadowed, etc. It is recommended to provide some photos and videos to assist in analyzing the problem.3. Utility grid situation.User Manual V1.1-2022-07-2009 Maintenance09 Maintenance User Manual V1.1-2022-07-20User Manual V1.1-2022-07-2009 Maintenance09 Maintenance User Manual V1.1-2022-07-20。
光伏逆变器测试方法
光伏逆变器测试方法测试端子说明：逆变器的保护动作的信号主要是看逆变器的GB信号以及运转继电器信号。
具体项目的保护动作的要求其中哪个信号，请查看下表1。
GB：在9脚和10脚间串接一电阻，观察电阻两端电压波形，RY：在1脚和2脚间串接一电阻，给2脚一5V电压，观察电阻两端的电压波形。
表11模拟测试测试说明：a.由于逆变器并网工作时，以下项目无法进行实际测试，而在内部信号检测端施加等效信号进行模拟测试。
b.进行模拟测试之前，需把电感L2和L3的2脚从PCB上断开，如下图：图31.1 交流过电流测试测试方法：图4 交流过电流测试图a.按图3、4连接线路；b.把控制面板上的AC_I的端子拔掉，在AC_I的端子的2、4脚加入对应等效电流的交流电压信号。
如图4。
电流等效电压的关系：5A=1V。
交流过电流整定值24A对应的等效交流电压为4.8Vrms.c.电网频率为50Hz，加入对应频率的交流电压信号，从整定值的90%缓慢（0.1V 步长）增加到过流保护点，记录此时电压V1，换算成电流值；d.交流电压信号跳变：从0V开始跳变到V1+0.2，从0V开始跳变到过流保护整定值的110%，从0V开始跳变到过流保护整定值的150%，分别测量保护动作的时间；e.电网的频率设为60Hz，重复c～d步骤；判定标准：1、交流过流，保护装置能正常动作（查看GB信号变为高电平）,并且LED屏上显示故障一致；2、保护点在保护整定值的5%内，整定值最大不超过150%；3、保护动作时间在0.5秒以内。
1.2 直流过欠压保护测试方法：图5 直流过欠压测试图a.按图3、5接线路；b.把控制面板上的Solar_Vdc端子拔掉，从PV-OV/UV端子外加直流电压信号，1脚为正，2脚为负。
直流信号与实际直流电压关系：模拟信号1V=实际电压122.67V；c.电网频率为50Hz，直流电压从保护整定值的90%缓慢（0.01V步长）增加到保护点，记录保护点的电压值V1，换算成实际电压值；d.直流电压过压跳变：从额定电压开始跳变增加到保护点电压V1+0.01，从额定电压开始跳变增加到保护整定值的110%，从额定电压开始跳变增加到保护整定值的150%，分别测试量保护动作时间；e.直流电压从保护整定值的110%缓慢下降（0.01V步长）到保护装置动作为止，测量直流电压值V2；f.直流电压欠压跳变：从额定电压开始跳变下降到保护点电压V2-0.01，从额定电压开始跳变下降到保护整定值的90%，从额定电压开始跳变下降到保护整定值的80%，测试量保护动作时间；g.电网频率设为60Hz，重复c～f步骤。
pv实验流程-概述说明以及解释
pv实验流程-概述说明以及解释1.引言1.1 概述概述部分:随着能源需求的不断增加和环境问题的日益严重，太阳能光伏（Photovoltaic，简称PV）技术作为一种可再生能源的重要代表，受到了广泛关注和研究。
PV技术利用光电效应将太阳能转换为电能，具有环保、可再生、分布广泛等优势，成为了解决能源供应和环境问题的重要途径。
然而，要实现高效、可靠的PV技术应用，需要通过大量的实验研究和数据分析来验证其性能和稳定性。
因此，PV实验流程的设计和执行变得至关重要。
本文旨在介绍PV实验的流程和步骤，帮助读者全面了解如何进行高质量的PV实验研究。
PV实验流程主要包括实验前准备阶段、实验步骤阶段和实验结果分析阶段。
在实验前准备阶段，需要设定明确的实验目标，确定实验所需的设备和材料。
在实验步骤阶段，需要准备样品并搭建实验装置，保证实验条件的准确和可控。
最后，在实验结果分析阶段，对实验数据进行详细分析和统计，得出科学可靠的结论并进行总结。
通过深入了解和掌握PV实验流程，我们可以更好地开展PV技术的研究和应用，为实现清洁能源的可持续发展做出贡献。
接下来的章节将详细介绍PV实验流程中的各个环节和操作步骤，以期帮助读者获得更全面的PV实验知识。
文章结构部分的内容可以描述整篇文章的组织方式和主要内容安排。
可以根据给出的文章目录，写出以下内容：1.2 文章结构本篇长文按照以下结构展开：引言部分包括概述、文章结构和目的三个小节。
在概述部分，将介绍PV实验的背景和研究意义，引起读者对该实验的兴趣。
文章结构部分将概括性地说明本文的主要结构，让读者对整个文章的内容有一个整体的了解。
目的部分将明确本次PV实验的研究目标，指出对实验结果的预期。
正文部分主要包括PV实验前准备和PV实验步骤两个小节。
在PV实验前准备部分，我们将详细介绍设定实验目标的重要性以及准备实验所需的设备和材料的步骤。
其中，设定实验目标部分将解释为什么确定实验目标对于进一步开展研究非常重要；准备实验设备和材料部分将列举所需实验设备和材料的清单，并解释其在实验中的作用。
光伏逆变器防孤岛效应实验概要
光伏逆变器防孤岛效应实验概要英文回答：Photovoltaic Inverter Anti-Islanding Effect Experiment Outline.Objectives:The main objective of this experiment is to test the anti-islanding protection mechanism of photovoltaic (PV) inverters. Anti-islanding is a safety feature that prevents the inverter from continuing to operate when the grid connection is lost. This is important to prevent the inverter from energizing the grid with electricity from the PV system, which could pose a safety hazard to utility workers and the general public.Materials:Photovoltaic (PV) inverter.PV module.Load (e.g., light bulb)。
Multimeter.Oscilloscope.Grid simulator (optional)。
Procedure:1. Connect the PV module to the inverter.2. Connect the inverter to the load.3. Connect the grid simulator to the inverter (if using).4. Turn on the inverter.5. Monitor the inverter output voltage and frequency.6. Disconnect the grid from the inverter.7. Observe the behavior of the inverter.Expected Results:When the grid is connected, the inverter should operate normally, providing power to the load. When the grid is disconnected, the inverter should immediately cease operation.Data Analysis:The inverter output voltage and frequency should be recorded before and after the grid is disconnected. The data should be analyzed to verify that the inverter is operating correctly and that the anti-islanding protection mechanism is functioning properly.Conclusion:The experiment will demonstrate the importance of anti-islanding protection in PV inverters. By testing the anti-islanding mechanism, we can ensure that the inverter will not pose a safety hazard in the event of a grid outage.中文回答：光伏逆变器防孤岛效应实验概要。
基于维纳过程的光伏逆变器寿命评估方法
基于维纳过程的光伏逆变器寿命评估方法祝勇俊; 孙权; 朱其新; 胡惠轶【期刊名称】《《电测与仪表》》【年(卷),期】2019(056)020【总页数】6页(P115-119,152)【关键词】光伏逆变器; 维纳过程; 可靠性评估; 寿命估计; 剩余使用寿命【作者】祝勇俊; 孙权; 朱其新; 胡惠轶【作者单位】苏州科技大学电子与信息工程学院苏州215009; 南京工程学院自动化学院南京211167【正文语种】中文【中图分类】TM2020 引言光伏逆变器作为太阳能发电系统中最重要的核心部件之一，将光伏组件发出的直流电力逆变成所需求的交流电力，具有最大功率跟踪控制、故障保护等功能[1-2]；其逆变效率、输出电能质量、平均无故障时间(Mean Time Between Failure，MTBF)等性能直接决定着光伏发电系统的整体效率、工作可靠性、使用寿命以及发电成本等[3]。
美国桑迪亚国家实验室(Sandia National Labs，SNL)通过统计调查研究，其结果表明光伏逆变器是引起发电系统故障的最主要原因，且其失效率高达51%[4]。
另一方面，逆变器往往与光伏组件共同放置于户外，长期经受季节天气变化而引起的极寒极热恶劣环境，以及工作状态时受到过电流、过电压、频率扰动等因素的影响。
因此，逆变器的性能退化或失效将严重影响光伏发电系统发电量、可利用率以及经济效益[5]。
目前，针对逆变器寿命评估较多采用的方法是基于美军标MIL-HBBK-217F、国标GJB-299C等标准手册获得，而寿命评估模型中的相关参数并未更新且无法获知足够多的失效数据，从而难以准确评估光伏逆变器可靠性以及使用寿命。
文献[6-7]针对光伏逆变器中失效率较高的母线电容开展了状态监测与寿命评估研究。
文献[8]采用Coffin-Manson模型开展绝缘栅双极型晶体管(Insulated Gate Bipolar Transistor，IGBT)模块的寿命评估。
