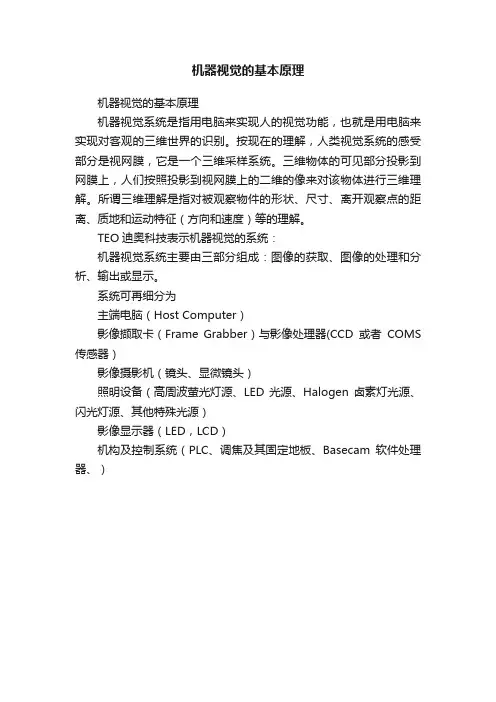

机器视觉的基本原理

机器视觉的基本原理
机器视觉的基本原理
机器视觉系统是指用电脑来实现人的视觉功能，也就是用电脑来实现对客观的三维世界的识别。

按现在的理解，人类视觉系统的感受部分是视网膜，它是一个三维采样系统。

三维物体的可见部分投影到网膜上，人们按照投影到视网膜上的二维的像来对该物体进行三维理解。

所谓三维理解是指对被观察物件的形状、尺寸、离开观察点的距离、质地和运动特征（方向和速度）等的理解。

TEO迪奥科技表示机器视觉的系统：
机器视觉系统主要由三部分组成：图像的获取、图像的处理和分析、输出或显示。

系统可再细分为
主端电脑（Host Computer）
影像撷取卡（Frame Grabber）与影像处理器(CCD或者COMS 传感器）
影像摄影机（镜头、显微镜头）
照明设备（高周波萤光灯源、LED光源、Halogen卤素灯光源、闪光灯源、其他特殊光源）
影像显示器（LED，LCD）
机构及控制系统（PLC、调焦及其固定地板、Basecam软件处理器、）。
