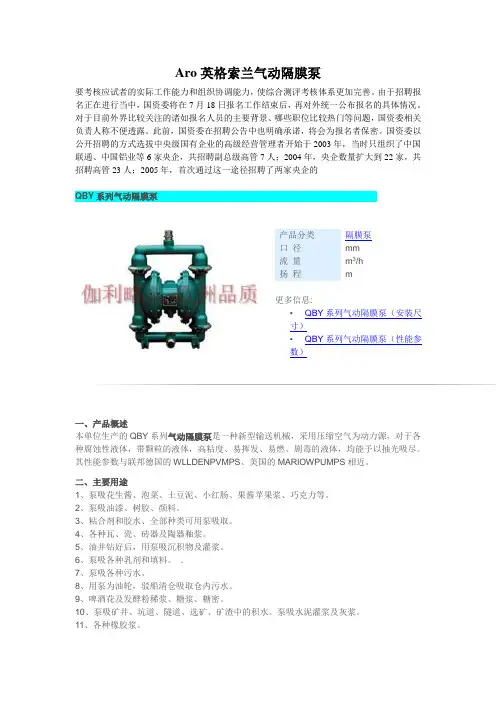

aro英格索兰气动隔膜泵(DOC)
Aro英格索兰气动隔膜泵要考核应试者的实际工作能力和组织协调能力，使综合测评考核体系更加完善。
由于招聘报名正在进行当中，国资委将在7月18日报名工作结束后，再对外统一公布报名的具体情况。
对于目前外界比较关注的诸如报名人员的主要背景、哪些职位比较热门等问题，国资委相关负责人称不便透露。
此前，国资委在招聘公告中也明确承诺，将会为报名者保密。
国资委以公开招聘的方式选拔中央级国有企业的高级经营管理者开始于2003年，当时只组织了中国联通、中国铝业等6家央企，共招聘副总级高管7人；2004年，央企数量扩大到22家，共招聘高管23人；2005年，首次通过这一途径招聘了两家央企的QBY系列气动隔膜泵产品分类隔膜泵口径mm流量m3/h扬程m更多信息:▪QBY系列气动隔膜泵（安装尺寸）▪QBY系列气动隔膜泵（性能参数）一、产品概述本单位生产的QBY系列气动隔膜泵是一种新型输送机械，采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。
其性能参数与联邦德国的WLLDENPVMPS、美国的MARlOWPUMPS相近。
二、主要用途1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后，用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
．7、泵吸各种污水。
8、用泵为油轮，驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。
泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体最高可耐150℃。
16、作为各种固液分离设备的前级送压装置。
三、技术参数流量：0-30m3/h；扬程：0-50m；口径：10-100mm；温度：-15-+120℃；压力：0.1-0.7MPa；自吸高度：5-7m。
英格索兰3英寸隔膜泵操作手册
第 页, 共 8 页
666300-XXX-C (zh)
一般说明
在空气压力很低时, ARO隔膜泵甚至也能泵送大量物料, 而且物料相容性的选择范围很广。请参看型号和选项 表。ARO隔膜泵具有抗失速设计和空气马达/流体段模块 化的特点。 气动双隔膜泵利用气室中的压差, 交替造成流体室内的 吸入压力和流体正压力, 阀门控制部件确保流体正向流 动。 当施加空气压力时, 泵的循环开始, 它会连续泵送物料不 断满足需求。循环将建立并维持管路压力, 一旦达到最 高管路压力 (分配装置关闭), 循环停止, 并根据需要, 重 新进行泵送。
用所安装的94810消声器测试。 这里公布的泵体声压级已被更新为一个等量连续声压级 (L Aeq) , 该声压级满足使用四个扩音测量位置的ANSI S1.13-1971, CAGIPNEUROP S5.1标准。
泵座材料
1 - 2 - 4 - 5 - 铝 316不锈钢 Kynar 聚偏氟乙稀 碳钢 8 - 9 - E - G - 硬440不锈钢 热塑性聚酯弹性体 三道橡胶 腈
维护保养
参看从第4页到第7页上提供的关于零件识别和成套修理 零件信息中的零件视图和说明。 指明应备有某些ARO "智能零件", 用于快速修理, 减少 停机时间。 成套修理件被划分两类, 以实现修理两种独立隔膜泵 的功能: 1. 空气段, 2. 流体段。流体段则为了与典型 物料选项匹配, 被进一步划分。 在修理, 拆卸和重新装配时, 要提供清洁的工作面, 防 止敏感的内部运动机件受到污垢和杂质的污染。 保持良好的维修活动记录, 包括泵的预防性维护保养 计划的记录。 在拆卸之前, 通过将泵完全颠倒, 清空积在出口集合 管内的物料, 排出泵内的物料。

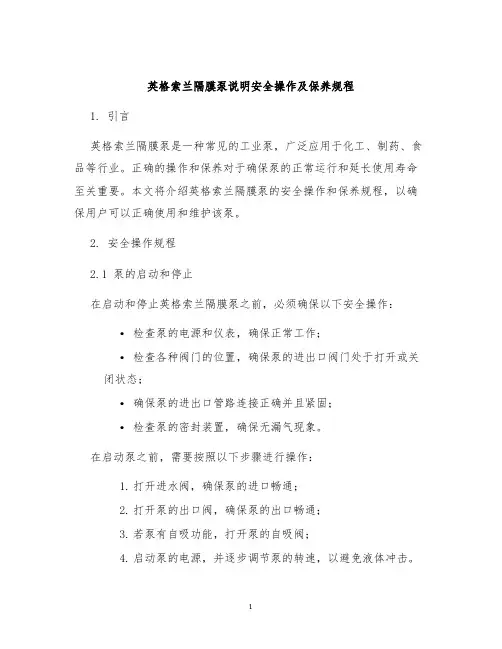

英格索兰隔膜泵说明安全操作及保养规程
英格索兰隔膜泵说明安全操作及保养规程1. 引言英格索兰隔膜泵是一种常见的工业泵，广泛应用于化工、制药、食品等行业。
正确的操作和保养对于确保泵的正常运行和延长使用寿命至关重要。
本文将介绍英格索兰隔膜泵的安全操作和保养规程，以确保用户可以正确使用和维护该泵。
2. 安全操作规程2.1 泵的启动和停止在启动和停止英格索兰隔膜泵之前，必须确保以下安全操作：•检查泵的电源和仪表，确保正常工作；•检查各种阀门的位置，确保泵的进出口阀门处于打开或关闭状态；•确保泵的进出口管路连接正确并且紧固；•检查泵的密封装置，确保无漏气现象。
在启动泵之前，需要按照以下步骤进行操作：1.打开进水阀，确保泵的进口畅通；2.打开泵的出口阀，确保泵的出口畅通；3.若泵有自吸功能，打开泵的自吸阀；4.启动泵的电源，并逐步调节泵的转速，以避免液体冲击。
在停止泵之前，需要按照以下步骤进行操作：1.先关闭泵的出口阀，再关闭进口阀，确保泵停止供液；2.关闭泵的电源，确保泵完全停止运行。
2.2 泵的维护和保养定期的维护和保养有助于延长英格索兰隔膜泵的使用寿命和保持其性能稳定。
以下是一些建议的维护和保养步骤：•每天使用后，清洗泵体和连接部件，去除污垢和残留物；•定期检查泵的密封装置，如有异常应及时更换；•检查泵的隔膜，确保没有磨损或损坏；•检查泵的橡胶零件，如有老化或破损应及时更换；•定期检查各种阀门和管路连接，确保紧固；•检查泵的电机和电气设备，确保正常工作；•定期更换泵的润滑油，并清洗润滑部件。
3. 注意事项在操作和保养英格索兰隔膜泵时，需要注意以下事项：•在操作泵之前，务必仔细阅读产品说明书，并按照说明书的要求进行操作；•避免使用过大的流量和压力，以免损坏泵的部件；•当泵运行时，不得打开密封装置或接触转动部件；•不得使用泵输送无法耐受的化学物质；•定期检查电气设备和接线，确保安全可靠；•在清洗和维修泵时，务必断开电源，防止触电事故发生；•若发现异常噪音、振动或漏液现象，应立即停止使用并进行检查和维修。

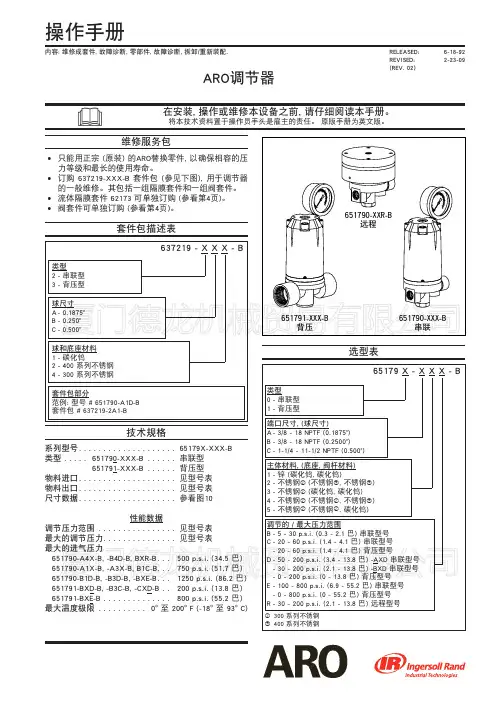

美国英格索兰ARO调节器
重。如果发生喷射事故, 请务必立即联系有资质的医
吹干净并通过冲洗清除污物。
务人员及时处理。 警告 误操作风险。流体进口压力远远高于设计的工作 压力范围时, 请勿使用调节器。进口压力过高可能造
警告 = 危险或不安全的作业, 可能会造成严重的人 身伤害, 死亡或重大财产损失。
成设备堵塞情况。当进口压力超过调节器弹簧载荷
1. 拆卸喷枪或分发装置, 清除系统中所有微粒。 2. 插入冲洗栓 (21), 顺时针方向转动, 直到接触到垫圈
紧。
y 检查隔膜是否受损, 需要时加以更换。
(4) (参见第 5 页中的图)。
3. 最多转动两圈。这将使球从底座上分开, 从而使物材 自由流动 (未调节流量)。请勿进一步转动, 以免损害 设备。
3 垫圈 (7/16" 内径)
(4) Y79-716 [C]
651790-XXD-B (2.125" 长)
(1) 96348-3 [SS]
4 垫圈 (1.162" 外径 x 0.125" 厚的) 5 止推轴承 (1.173" 外径) 6 调节螺丝 (5/8" - 24, 左手调节)
(1) 93485-1 [C] (1) 93484-1 [C] (1) 93486-1 [C]
超过型号牌上指定工作压力范围的情况下操作该设
安装
y 请参考最适用的典型安装图。 y 为了达到最佳的压力控制, 请将调节器安装在离喷枪
或分发设备最近的位置。
y 正确区分调节器的进口(INLET) / 出口(OUTLET)(流
向)。调节器底座上标有箭头指示。
y 安装调节器前, 请先冲洗供料管。 y 远程型调节器需要最大 100 p.s.i. (6.9 bar) 的信号压
BQG-150-0.2(666170-3EB-C)操作手册
BQG-150/0.2（666170-3EB-C）气动隔膜泵操作和维护手册执行标准：JB/T8697-1998Q/IRGT009-2008英格索兰（桂林）工具有限公司广西桂林市朝阳路55号邮编：541004电话:(086)773-5878119传真:(086)773-5876565前言使用本产品的用户，请仔细阅读本说明书，以便正确使用本产品并充分发挥其优良性能。
对未经咨询便对本产品擅自改动的用户，英格索兰公司对造成的伤害不承担任何的责任。
本说明书包含重要的安全信息。
不遵守本手册规程，可能会造成人身伤害或财产损失。
英格索兰公司对造成的伤害不承担任何的责任。
一.操作和安全预防措施阅读、理解并遵照此处信息操作，以免出现伤害或财产损失。
1、气体压力过大。
可能导致人员伤害、泵体损坏或者财产损失。
①进气压力不允许超过泵铭牌所注的最大允许值；②务必确保软管和其他部件能承受泵所产生的液体压力。
检查所有软管的损坏或磨损情况。
确保分配装置干净，工作可靠。
2、静电火花。
可能发生爆炸。
导致严重伤害或死亡。
请将泵和泵送系统接地。
①火花可能点燃易燃材料和蒸汽；②当泵吸、冲洗、再循环或喷射易燃材料时，如油漆、溶剂、腊克漆等，或者在使用位置周围的环境大气可导致自燃时，泵送系统和喷射的物体必须接地。
将分配阀或设备、容器、软管以及将材料抽吸到其中的任何物体接地；③使用泵体上提供的接地端。
使用ARO零件号66885-1接地工具箱或将适当的接地线（最小12线规直径）连接到良好的接地点；④确保泵体、连接头和所有接触点的安全，以避免振动和接触或产生静电火花；⑤咨询当地建筑条例和电工规程中的特殊接地要求；⑥接地后，定期检验接地电路的连续性。
用欧姆计进行测试，确保每个部件（如软管、泵、夹头、容器等）到接地端的连续性。
欧姆计应当显示0.1欧姆或者更小的数值；⑦将出口软管、分配阀门或设备浸入所分配的材料中，避免所泵送的材料自由流动；⑧使用插有电线的软管；⑨使用正确的通风设备；⑩使易燃物品远离热源、明火和火花；⑪当不使用时，请关闭容器。

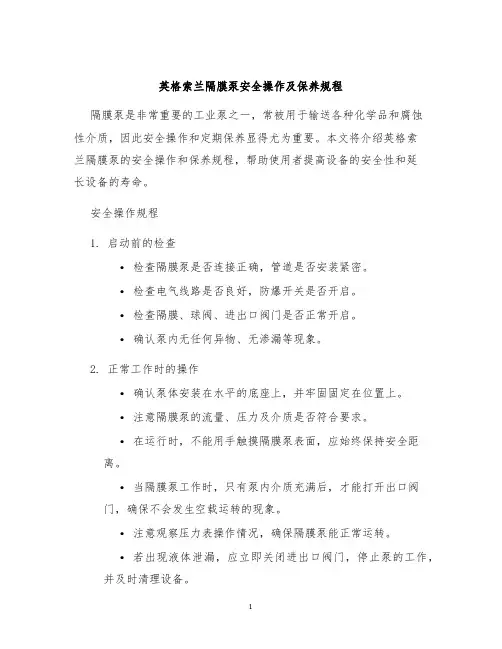

英格索兰隔膜泵安全操作及保养规程
英格索兰隔膜泵安全操作及保养规程隔膜泵是非常重要的工业泵之一，常被用于输送各种化学品和腐蚀性介质，因此安全操作和定期保养显得尤为重要。
本文将介绍英格索兰隔膜泵的安全操作和保养规程，帮助使用者提高设备的安全性和延长设备的寿命。
安全操作规程1. 启动前的检查•检查隔膜泵是否连接正确，管道是否安装紧密。
•检查电气线路是否良好，防爆开关是否开启。
•检查隔膜、球阀、进出口阀门是否正常开启。
•确认泵内无任何异物、无渗漏等现象。
2. 正常工作时的操作•确认泵体安装在水平的底座上，并牢固固定在位置上。
•注意隔膜泵的流量、压力及介质是否符合要求。
•在运行时，不能用手触摸隔膜泵表面，应始终保持安全距离。
•当隔膜泵工作时，只有泵内介质充满后，才能打开出口阀门，确保不会发生空载运转的现象。
•注意观察压力表操作情况，确保隔膜泵能正常运转。
•若出现液体泄漏，应立即关闭进出口阀门，停止泵的工作，并及时清理设备。
3. 关机后的操作•停止隔膜泵的运转，将进出口阀门关闭，将隔膜泵内的剩余介质放空。
•断开电源，并注意防水防潮。
•定期检查电气线路、阀门及密封装置是否完好。
保养规程保养是延长隔膜泵寿命的重要措施，因此定期保养也显得尤为重要。
1. 定期检查阀门检查出口处阀门是否正常关闭，进口处阀门是否正常启动。
阀门是否有异响或泄漏的现象需要关注。
2. 清理隔膜泵使用过程中，若出现严重堵塞，应该及时清洗泵的内部和管道。
如果设备比较容易损坏，则需要使用低浓度清洗溶液，否则会腐蚀设备。
3. 换膜隔膜泵使用一段时间后，隔膜会磨损或者发生老化，就需要更换。
通常，建议隔膜使用时间不超过八个月。
4. 更换密封环或起扭矩若出现密封圈导致泄漏，应及时停机更换密封环。
如果使用一段时间后轴封轻微泄漏，需更换起扭矩。
5. 定期润滑需要定期润滑各个摩擦部件，如泵头、节渗、轴承等部件，保证其能够更加灵活地运作。
润滑的频率根据设备的实际工作情况而定。
