2015直立锁边屋面详细系统
直立锁边铝镁锰合金屋面板屋面系统施工应用
直立锁边铝镁锰合金屋面板屋面系统施工应用摘要：直立锁边铝镁锰合金板屋面系统采用先进的机械咬合固定方式，从根本上解决了普通压型金属板因采用螺钉穿透式固定而造成的漏水隐患。
铝镁锰合金屋面板通过(滑动)固定支座与屋面结构连接，支座仅限制屋面板在板宽方向和上下方向的移动，并不限制屋面板沿板长方向的自由度，因此屋面板在温度变化时能够在支座上自由滑动伸缩，不会产生温度应力，这样便有效解决了其他板型难以克服的温度变形问题，保证了屋面系统各项性能的可靠性。
关键词：直立锁边铝镁锰合金屋面板屋面系统操作要点关键节点控制绿色施工随着我国国民经济水平的持续上升以及国家对环境关注度的不断提高，金属屋面在今后将会在工业与民用建筑行业中占据越来越重要的地位。
但由于金属屋面材料及施工工艺较新，很多施工人员对其知之甚少，导致很多施工方法不得当。
结合我项目从施工现场中积累总结出的一些经验及做法，现就直立锁边铝镁锰合金屋面系统进行如下几个方面的阐述，供大家参考。
1 工程概况北京雁栖湖国际会都(核心岛)会议中心工程建筑面积41900㎡，地下一层，地上二层，建设地点位于北京市怀柔区雁栖湖畔，建筑主要功能为国宾级会议接待目的地、国际峰会举办地。
会议中心屋面面积6500㎡，采用直立锁边咬合式铝镁锰合金板金属屋面, 共用1320块铝镁锰金属板,最大板长18m。
2 系统概述屋面板采用厚0.8mm厚32/410型PVDF(氟碳)喷涂铝锰镁合金板，外漏部分用二涂二烤处理，漆膜厚度45um。
铝锰镁合金板采用机械咬合的方式进行板与板之间连接，板与屋面结构层采用(滑动)固定支座连接，支座隐藏在板肋里面，采用暗扣式，整幅坡屋面由若干单板组成。
为解决屋面的保温、隔声和降噪等问题,穿孔压型钢板底板上放置保温玻璃丝绵、保温岩棉板、增强纤维硅钙隔声板、玻璃纤维棉降噪板等。
屋面系统详见下图。
3 施工工艺流程及操作要点3.1 工艺流程测量定位放样→檩托安装→主次檩条安装→穿孔压型钢底板安装→无纺布铺设→保温玻璃丝棉铺设→防水透气膜铺设→增强纤维硅酸钙隔声板安装→保温岩棉安装→屋面压型钢底板安装→镀锌找平板安装→铝泊隔热防水卷材安装→玻璃纤维棉降噪层铺设→合金屋面板安装3.2 操作要点1.测量定位放样依据现场的控制轴线及基准点，结合金属屋面设计图纸、屋面实际造型，采用面角点的三维坐标进行测量定位放样。
直立锁边铝镁锰屋面
第一节铝镁铤合金屋面系统设计特点一铝镁铤合金板屋面在本工程W区和连廊的部分屋面采用了铝镁铤屋面系统。
其中，IV区的铝镁铤屋面系统上还安装了不锈钢板。
对铝镁铤屋面系统及材料的技术要求，严格按照国家有关规范，并结合本公司在类似工程中的经验，在满足建筑物使用功能的前提下，通过方案优化，尽量降低工程造价，简化安装难度，以达到最佳性能价格比。
1.屋面系统构造说明：屋面系统构造为（从上至下）：——铝镁铤合金屋面板采用直立锁边扣式结构防水构造，表面无螺钉穿透，牌号为3004,状态为H34的铝镁铤合金屋面板，厚度选用0.9mm厚，筋高65mm外表面采用四道PVDR氟碳树脂）涂层，含量＞75%, 厚度＞30^ m内表面附透明保护漆；同时面板具有良好的防腐性能和自洁性。
——保温层保温层选用国内外知名品牌的50mnB玻璃丝棉，密度》60kg/m3；导热率小丁0.32W/Tk , 保温、防冷凝结露及耐渗透性均满足国内规范标准。
——防火层防火层选用国内外知名品牌的50mmB铝箔防火岩棉，密度＞80kg/m3；防火性能满足国内规范标准，防火燃烧性能A级。
--防潮层铝塑火筋复合膜材料，水气透过率小丁0.05 ;不可使用沥宵油毡类产品。
——底板采用不小丁0.5mm厚彩色压型穿孔镀锌钢底板，孔径不小丁2mm穿孔率不丁20%瓦楞高度不小丁30mm——橡条采用Q235钢型材，两道无机富锌底漆，两道罩面漆；橡条的截面形式和规格尺寸有计算确定。
铝镁铤合金板屋面标准节点2.深化设计本方案深化设计主要包括金届屋面系统在防水、抗风、保温、隔音、声学、防密、防火等方面进行设计，以及屋面所采取的措施。
1）防渗漏设计防水性能是屋面系统最基本也是最重要的功能，它的好坏直接影响到工程的形象和声誉，方案中采取如下措施来确保防水性能的可靠。
（1）材料屋面材料的腐蚀是导致金届屋面渗漏的一个重要原因，同时它也是影响屋面美观性和耐久性的决定性因素。
本方案铝镁铤合金屋面板，以确保屋面板的抗腐蚀性能。
简析直立锁边金属屋面系统
简析直立锁边金属屋面系统引言：随着我国高速铁路建设的飞速发展，直立锁边金属屋面系统广泛应用在高速铁路站房，如广州南站、深圳北站等。
为了满足屋面系统防水、抗风、耐久、保温等性能的要求，以便于我们日常的维护，首先要了解其工作的特点和原理。
1 直立锁边金属屋面系统的主要特点1.1适用性强直立锁边金属屋面系统的底板及面板采用现场压制成型，生产方便快捷，不受运输条件的限制，可以现场根据需要生产各种长度的屋面板，屋面板在长度方向上不需搭接缝，金屋面板能压成各种形状，不仅能压成直线、折线、弧线，还能压成各种扇形板，故可实现平屋面、坡屋面到球形屋面、双曲屋面等形式，从而满足建筑师的设计要求。
1.2可靠的防水性金属屋面板采用铝合金固定支座与屋面板咬合，固定支座用螺钉固定在檩条上，屋面板扣在固定支座的梅花头，而不是用钉直接穿过屋面板固定，金属屋面板没有钉洞，具有良好完整性和防水性。
1.3 抗风压性能好屋面所承受的荷载，通过受力杆件全部传至金属屋面板系统上。
由于其特殊的固定方式，避免了一般的螺钉固定系统在遭遇大风时，因反复受正负风压而在钉孔产生的应力集中。
此系统经实验证明，在7 kPa 的反复受荷实验测试中试件无损坏，系统单肋单点在 1.5 kN 的模拟集中风荷载力的作用下仍处于弹性变形，未发生破损。
1.4 抗变形能力好采用直立锁边固定方式，固定支座只限制屋面板在板宽方向的移动，并不限制屋面板沿板长方向的移动，因此屋面板在温度变化时能够在固定座上自由伸缩，不会产生温度应力，有效解决了其他板型难以克服的温度变形问题，保证了屋面性能的可靠性。
1.5 抗腐蚀性、耐久性好铝合金与空气中的氧发生化学反应时会在表面产生一层致密的氧化膜从而保护金属，同时在金属面板受到破坏时可以自动形成氧化膜复原创伤面，防止进一步的腐蚀。
镀铝锌板一般有15年的使用寿命，铝镁锰板具有40 年以上的生命期。
1.6保温性能好保温材料采用100mm厚玻璃纤维保温棉（16kg/m3），属A级不燃性材料，防火、防潮、防霉变性能好。
直立锁边金属屋面体系屋面施工技术
直立锁边金属屋面体系屋面施工技术发布时间：2021-10-21T16:28:35.593Z 来源：《基层建设》2021年第20期作者：郑占涛刘砚伟[导读] 摘要：金属屋面系统既是建筑物的外装饰，又是建筑物的外围护结构，具有自重轻、造型美观、良好的抗腐蚀等优良性能。
中建八局装饰工程有限公司山东济南 250101摘要：金属屋面系统既是建筑物的外装饰，又是建筑物的外围护结构，具有自重轻、造型美观、良好的抗腐蚀等优良性能。
随着我国建筑业的高速发展，一批大型场馆的设计纷纷采用一些造型独特、曲线优美的金属屋面来作为建筑的外围护结构，国外一些技术先进成熟、性能优越的金属屋面系统相继被引进，直立锁边咬合系统是其中运用得最为广泛的一种金属屋面系统。
关键词：直立锁边金属屋面体系；屋面施工技术前言直立锁边金属防水屋面系统是通过带肋的金属板互相咬合，从而达到防水目的的一种新型的、先进的屋面系统。
金属屋面板可以是铝镁锰合金板，也可以是镀铝锌钢板。
一、直立锁边金属屋面体系系统的主要特点1）固定方式可满足温度变形的需要。
任何材料都会有热胀冷缩现象，尤其是金属材料的热胀率高。
因此如何使屋面板自由伸缩，避免因为伸缩受阻而产生的变形或撕裂渗漏的问题，就至关重要。
直立锁边金属屋面板的固定点唯一，固定座也仅仅限制板在宽度针对金属屋面常见的收边泛水伸缩问题，采用专门的EPDM 伸缩胶带与泛水焊接，可保证泛水能自由伸缩而不影响屋面的防水功能。
2）抗风压性能好。
屋面所承受的荷载，通过受力杆件全部传至金属屋面板系统上。
由于其特殊的固定方式，避免了一般的螺钉固定系统在遭遇大风时，因反复受正负风压而在钉孔产生的应力集中。
此系统经实验证明，在7 kPa 的反复受荷实验测试中试件无损坏，系统单肋单点在1.5 kN 的模拟集中风荷载力的作用下仍处于弹性变形，未发生破损。
3）防腐和耐久性好。
金属屋面板一般均具有卓越的抗腐蚀性能。
铝镁锰合金板具有质量轻、强度高，具有比普通铝合金更好的防腐和耐久性，特别是在酸性的环境下。
直立锁边铝镁锰屋面系统的施工
直立锁边铝镁锰屋面系统的施工直立锁边铝镁锰屋面系统是一种常用于建筑物屋顶的覆盖材料，其特点是耐腐蚀、耐风、防水性好、寿命长等优良性能。
在进行屋面系统施工时，需要鉴别材料本身的特点，并采取相应的工艺措施和注意事项。
施工前的准备工作在进行直立锁边铝镁锰屋面系统的施工之前，需要做好以下准备：材料与设备施工所需的材料包括屋面面板、侧片、墙角部位加强板、外部脚踏板、排水系统等。
另外，还需要配备一些施工设备，如梯子、锤子、扳手、瓦楞压线机、电锯等。
现场安全保障鉴于直立锁边铝镁锰屋面系统施工对工人的安全要求较高，因此在现场应根据情况配备安全绳、安全带、防护网等设施，以确保工人在施工过程中的安全。
现场测量与计算在进行施工前的准备过程中，需要对屋顶结构和面积进行测量，以便计算出需要使用的建筑屋面系统的材料数量和长度，使施工过程更加高效和准确。
直立锁边铝镁锰屋面系统的施工步骤1.确认工程基础已经完成，并依据基础的情况组织调配材料和施工设备；2.进行安全检查，并配备好必要的安全设施；3.将主龙骨调整到合适的位置，打出水平线，在其上安装支撑和固定钉；4.安装侧柱并固定，并安装水平轴线；5.开始安装屋面板，首先安装侧片，在板材的一侧钻孔并固定；然后将板材从一侧对齐，将锁住的铝板缓慢地折下对齐并锁住；6.在安装完第一排板材后，安装加强板，并安装排水系统；7.继续安装下一排板材，过程中注意板材的对齐和锁定；8.在安装最后一排板材时，需要对板材进行精确的切割以适应墙面角度；9.等到卸载自锁口板的最后一排板材安装完成后，就可以按照安装顺序安装自锁口板了；10.最后，进行必要的清理和维护工作，确保硅胶模饰线和伸缩缝的完好。
直立锁边铝镁锰屋面系统的施工注意事项1.严格按照工艺规范安装，确保焊接工序严密，确保连接牢固，漏水；2.在施工过程中，需要注意保持施工现场的整洁和有序，确保工人的安全和材料的完好；3.确保材料和设备符合相应的标准，以保证施工质量；4.在施工过程中，需要不断地检查和测量，以确保施工的准确性和一致性；5.施工结束后，请进行必要的清理和维护工作，彻底清除施工现场的垃圾和杂物。
金属屋面直立锁边系统
使用锌钛板，预制雨排水系统在欧洲非常普遍，莱茵锌提供500多种构件和配 件，用户无需特殊要求即可自行安装。
所有的雨排水系统产品均符合德国标准DIN En612
返回顶部
系统参数
适用板材：0.7-0.8mm钛锌板、铝合金板、铜板等。
板块宽度：430mm、530mm。
立边高度：25mm
板块长度：最长可达120m
4、PVC加筋膜 5、钢丝网 6、主支撑结构
直立锁边系统锁合示意图
屋面的伸缩及固定点的方式
为了保证屋面板的伸缩构造，需在屋面板的屋脊和屋面断板的最高处设置固定点，并在屋面板天沟处留设伸缩长度。
常用屋面用金属材料膨胀系数及伸缩计算公式
材料
铝
钛锌
铜
钢
膨胀系数
0.024
0.022
0.017
0.012
标准收缩量计算公式
在檐口附件中预先钉入一片0.8mm厚的预制折弯条可极大地加强其功能。
檐口附件在木板基层上应象扣件一样每隔10cm固定一点，两行交错固定，等差距离为50mm。
檐口附件之间需要紧密连接，仅需松散搭接5cm左右即可。仅在附件的突出部边连接止水板时，搭接2-3cm。最小厚度可为0.7mm。
对于坡度小于7°（13%）的缓坡排水屋面，檐口木板或其他支撑板应比面板低3-5mm，以避免檐口部积水。
△L=L0*at*（t1-t2）
式中：△L＝长度的变化值（mm）
L0＝构件原长度（m）
at＝材料膨胀系数（mm/mk）
（t1-t2）＝温度变化值（℃）
热胀冷缩时，屋面板会在固定处产生内应力δ
δ＝at*E*（t1-t2）
式中: at＝材料膨胀系数（mm/mk）
δ＝固定处的内应力
直立锁边屋面介绍
①
屋面系统材料
（2）.在支座上安装屋面板（安装时使板处于自然状态，不应人为改变板成形后宽度），按照安 装方向相互搭接。
②
（3）.锁边，使相邻板紧密咬合，确保锁缝直径水平，因此青砖大瓦房也成了富有的标志。 随着时代的发展，城市化将更多的人聚集到一起，而人的流动需要城市提供过去不可想象的 超大空间。如北京机场2011年客流量将达8000万人次，高峰日客流量近30万人。类似的还有会 展中心、体育场馆、文化中心、火车站、长途汽车站等。这些建筑物的特点就是聚集的人多，进 出疏散的速度要快。因此需要大空间，大平面布局。21世纪是我国钢结构广泛应用与发展的世纪， 而钢结构的发展，给大空间大平面提供了可能。而大的平面布局就需要超大的屋面。原有的彩板、 厚铝板（2.5mm）屋面材料及技术系统难以满足这一新的要求，需要一种相适应的新技术出现。 由此一种新的材料、新的系统应运而生，钛板、钛锌板、铜板、铝板，不锈钢板的薄板（板厚小 于1.2mm）金属应用于屋面。与此相配套的专业金属屋面系统相应而生，以满足建筑屋面的功能、 结构及外观要求。薄板金属屋面系统在国外已有悠久的历史，技术已经比较成熟。轻而易举的三 维造型，古典美与高科技的统一，再循环回收价值，施工工期短的特性，合理选用材料，合理系 统设计，可以使屋面系统有独特的艺术效果和良好的性能。而且比厚板（板厚大于2.0mm ）金 属屋面系统降低成本。薄板金属屋面系统独特的个性，为发展商与建筑师带来的想象和创造力， 因而被发展商与建筑师作为首选。在公共建筑、商业建筑、民用建筑及工业建筑中得到广泛应用。 同时屋面的造型、色彩、质感对建筑效果产生极大的影响。在高层里，屋顶对建筑功能影响 很小，但在大平面建筑物中，屋面的保温隔热、吸声、采光、避雷等直接影响建筑物的节能、声 学效果等建筑功能。因此随着大型屋面的广泛应用，屋面系统已经逐渐成为建筑领域里的一个独 立学科。
直立锁边铝镁锰屋面系统的细节处理
中图分 类号 ： Ｔ Ｕ ２ ３ １
文献标识码： Ｂ
文章编号 ： １ ６ ７ ３ — ０ ０ ３ ８ （ ２ ０ １ ３） ２ ３ — ０ １ ７ ２ — ０ ２
ｌ 直立锁边铝镁锰屋面 系统的应用
压， 屋面板在钉孔处产生应力集中 ， 从而导致撕裂 。虽然螺钉仍
但屋面板却 已被吹飞。而直立锁边铝镁锰屋面系 直 立锁边铝镁锰 屋面系统具 有耐腐蚀 、 美观 、 重量轻 、 强度 然留在檩条上 ， 统在固定方式上 与传 统的板材 施工有根本 的不 同，其采用 高强 大、 容易加工 成型等诸 多优 点， 广 泛应用于机场 航站楼 、 飞机维
施 工 技 术
疆 材 强 蒜 商
２ ０ １ ３年 ８月
直立锁边铝镁锰屋面系统的细节处理
侯 绪 武
（ 陕西建工机械施工集团有限公司 陕西省 西安 ７ １ ０ ０ ３ ２ ）
摘 要： 本 文介 绍 了直 立 锁 边铝 镁 锰 屋 面 系统 的 细节 处理 。
关 键词 ： 铝 镁锰 屋 面 ； 细节 ； 处 理
修库 、 车 站及 大型交 通枢 纽、 会议及 展览 中心 、 体育 场馆 、 展示 铝合金固定座先 与檩 条固定，再将屋面板卡在 固定座 的梅 花头 最后用 电动锁边机将搭接的板肋锁在 固定座上 ， 这种 固定方 厅、 大型 公共 娱乐设 施、 公共服 务建 筑 、 大 型购物 中心 、 商 业设 上 ，
直立锁边单曲面金属板屋面系统施工工法(附详图)
直立锁边单曲面金属板屋面系统施工工法屋面系统采用直立锁边彩钢板，虹吸排水系统。
该类型屋面系统的核心构成是基于立边咬合设计的特殊板形的金属板块，其针对大跨度自承式咬合安装体系，支撑的支架隐藏在面板之下，板块的连接方式采用其特有的支架，板块与板块的立边咬合形成密合的连接，屋面板长方向无搭接，防水性和密闭性好。
2007年我公司在***改扩建工程新航站楼工程施工完成直立锁边单曲面金属板屋面，通过实践总结编制本工法。
1 特点1.1工艺先进，性能可靠此类型屋面采用石膏板、挤塑垫块、超细玻璃丝棉等材料，可以取得比较好的保温和隔音效果，屋面面板采用纵向整体铺设，无搭接缝，防水效果比较好，屋面面板横向由于采用直立锁边连接，可以取得优良的密封效果。
1.2工艺简便，施工速度快施工人员经过简单的培训就可掌握施工工艺，且屋面板的通长铺设可以大大提高施工效率。
1.3整体性、经济性好屋面面板采用纵向整体铺设，无搭接缝；横向由于采用直立锁边连接，在保证取得优良的密封效果的同时其搭接仅为20mm左右，比常用的搭接板（搭接宽度为一个波峰，根据波距的不同约为50～80mm）节约材料，因此可以获得比较好的经济性，从而节省了工期，降低了成本，增加了经济效益。
2 适用范围适用于各种密封和保温要求较高的大面积金属屋面系统，如机场航站楼、体育场馆、礼堂、大厅等，可以满足新型节能建筑的要求。
3 工艺原理该屋面结构体系见下图，形式为多层复合结构。
图3.1 屋面结构体系屋面底板为0.75mm厚WS-600型镀铝锌压型钢板，用自攻螺丝安装在结构主檩条上，按照檩条间距的3～4倍确定长度。
次檩条为50×20×50×2mm镀锌Z型檩条，用自攻螺丝安装在屋面底板上，次檩条同层铺设隔音石膏板，嵌入次檩条槽内固定。
次檩条上方安装玻璃棉保温层、挤塑聚苯垫块和滑动支架，挤塑聚苯垫块绝热性好，可以有效避免冷桥产生。
屋面面板为0.8mm厚WS-360型镀铝锌压型钢板，通过咬合设备直接咬合固定在滑动支架上，形成整体金属板屋面。
金属屋面直立锁边系统
直立锁边系统在金属屋面系统中运用最为广泛，普遍运用于≥3°的坡屋面及弧型屋面以及倾斜度小于25度的屋 顶。自从在1899年的技术文献中出现以后，这一方法成为金属屋顶建构的优先选择，直立锁边这一名称体现了典型的纵向接口特点。通过预制底板工艺，25毫米高的接口立边已成为国际通用标准。立边的曲折和密封可以通过手动或机器进行，同时可以轻松实现诸如凸曲线、凹曲线或圆锥组合之类的特殊设计。直立锁边系统具有广泛的设计细节变动空间，尤其是线条设计方面，为传统建筑增添现代设计的风采。

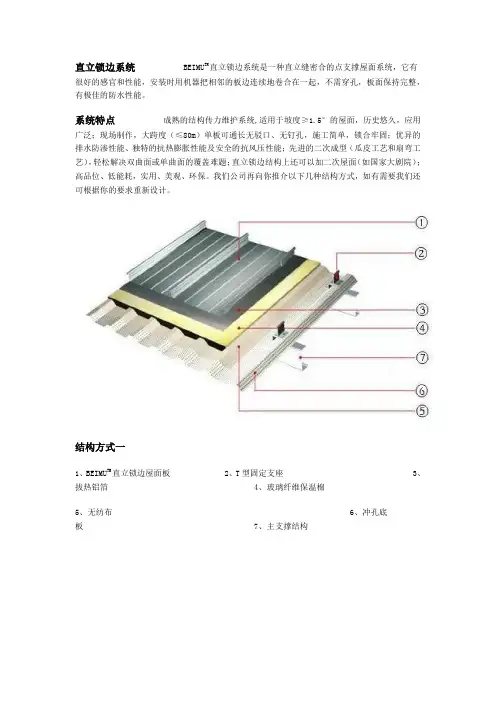

结构方式一
1、BEIMUTM直立锁边屋面板 2、T型固定支座 3、拔热铝箔 4、玻璃纤维保温棉
5、无纺布 6、冲孔底板 7、主支撑结构
结构方式二
1、BEIMUTM直立锁边屋面板 2、T型固定支座 3、拔热铝箔
4、玻璃纤维保温棉 5、底板 6、主支撑结构
结构方式三
1、BEIMUTM直立锁边屋面板 2、T型固定支座 3、玻璃纤维保温棉
雨排水系统
使用锌钛板，预制雨排水系统在欧洲非常普遍，莱茵锌提供500多种构件和配 件，用户无需特殊要求即可自行安装。
所有的雨排水系统产品均符合德国标准DIN EN612
弯弧半径：最小弯弧半径可达1.8m
适用排水坡度：通常适用排水坡度≧3°（5%）
表面效果：金属原色效果、金属预钝化效果、表面锤纹效果、彩色涂层效果等
金属屋面之檐口附件
金属屋面的檐口附件有特殊的作用，其并非是感觉上可以接受的密封条，而是具有预制突出挡板的连续檐口板条，其突出部尺寸至少25mm，以连接金属面板。
△L=L0*at*（t1-t2）
式中：△L＝长度的变化值（mm）
L0＝构件原长度（m）
at＝材料膨胀系数（mm/mk）
直立锁边铝镁锰板屋面构造做法
直立锁边铝镁锰板屋面构造做法我跟你们说啊，这直立锁边铝镁锰板屋面构造做法，我可真是费了好大的劲儿才搞明白个大概呢。
一开始接触这个的时候啊，我都懵了，完全不知道从哪儿下手。
我就想着，那就先把材料准备好吧。
这直立锁边铝镁锰板得挑那种质量好的，有一次我图便宜买了一批，结果那材质软趴趴的，安装的时候特别容易变形，这就告诉我了，可不能贪小便宜。
咱先说说基层处理。
这基层就像是盖房子的地基一样重要。
我之前试过有地方没清理干净，表面有小石子啊灰尘啥的，结果安装的时候，铝镁锰板放上去就不平，就像你在坑洼不平的地上铺床单一样，怎么都弄不好。
所以一定要把基层打扫得干干净净，平整光滑，要是有凹凸不平的地方，还得想法子修补或者填平。
然后就是面板的安装了。
这安装的时候可有点门道。
我刚开始就光顾着把板子往上放了，没有注意相邻板子之间的缝隙和连接方式。
其实这个直立锁边啊，就像拉链一样，需要一块板子的边和另一块板子的边紧密咬合。
我搞错了一次，结果到后面整个屋面看起来歪歪斜斜的，风一吹感觉都要散架。
千万要确保每一块板子的安装方向正确，边边都能准确锁合。
还有啊，在安装过程中，固定的点也很重要。
这就好比我们穿衣服需要扣子把衣服固定住一样。
这铝镁锰板也是，固定点的间距要合适。
间距太大了，板子不稳定，要是遇到大风天，可能就被吹走了。
我有一回没算好间距，在刮大风的时候，就看到有些板子被吹得松动了，可把我吓得不轻。
后来我就吸取教训了，按照规范来确定间距。
对于一些边角或者需要进行特殊处理的地方啊，那可得更小心。
比如说在屋面的边缘或者通风口这些地方，有时候标准的板子放不进去，就需要裁减。
裁减的时候得量好尺寸，不能随随便便就下刀啊。
有一次我裁得不合适，多了那么一小截儿，就怎么也装不好，把旁边的板子也弄得变形了，只好重新返工。
关于配件的使用，像是密封胶条啥的，这就像是给屋面做最后的密封工作，确保整个屋面密闭性良好。
我见过有人偷懒或者忽视这个密封胶条，结果下雨的时候就漏水，那可不是闹着玩儿的。
直立锁边铝镁锰板屋面系统施工应用
直立锁边铝镁锰板屋面系统施工应用本文简要介绍直立锁边铝镁锰板屋面系统的主要结构特点和简要施工方法。
标签铝镁锰板；坡屋面；安装1 科研课题研究工作的总体思路本着服务于业主，满足用户要求的原则，为用户创造一个豪华、舒适的环境；同时必须保证设计意图的完美体现，科研课题研究工作的总体思路就是：以把握屋面建筑体系设计原则为基础，预测屋面铝镁锰板系统施工可能遇到的问题，解决安装过程的难点以及屋面板安装的质量控制。
2 解决难题及工艺介绍本工程特点为屋面施工复杂，分为10个坡度不同的坡面、工期时间段、雨季施工，经过设计、施工方以及相关专家的共同探讨，最终将本次铝镁锰板屋面施工的侧重点放在了其施工工艺流程的实施及控制上，只要严格按照工艺要求施工，必能达到业主和社会的预期要求。
2.1 本工程采用直立锁边铝镁锰板屋面系统的原因为：2.1.1 铝镁锰板材质的优良特性具有良好的抗拉强度和耐腐蚀性能；、降噪音、减震，能承受较大的冲击负荷；是理想的环保材料，不释放有害毒素；同时能降低成本、减少材料、延长使用寿命3倍。
2.1.2 同时，直立锁边铝镁锰板屋面系统具有以下优点（1）无接驳口，无螺丝孔，建筑物外观完整（2）可弯制成内弧和外弧并可选择不同的材质和颜色（3）整体结构性防水、排水功能（4）可用于坡各种坡度的屋面（5）可消除热胀冷缩产生的压力（6）简单、快速的机器卷合，施工方便、经济（7）便于铺设隔热吸音层（8）无需化学嵌缝胶，免除污染与老化问题（9）屋面不需维护可在工地生产2.2 直立锁边铝镁锰板屋面系统施工工艺下面将本屋面工程工艺剖面图和施工操作流程作简要介绍：2.2.1 施工剖面图：2.2.2 施工操作流程：第一步：在已经安装、调校完毕的屋面檩条（镀锌矩管）上方用铺设1.2X25镀锌钢丝网，绷直、收紧后的镀锌钢丝网用自攻螺钉可靠固定在屋面檩条上，镀锌钢丝网搭接为50mm。
第二步：在铺设好的镀锌钢丝网上铺设白色聚丙烯加劲贴面，铺设方向根据屋面板搭接工艺从一端向另一端铺设，白色聚丙烯加劲贴面铺设平整后两端用自攻螺钉固定在屋面檩条上，白色聚丙烯加劲贴面搭接处用同色专用胶带粘接连接，使连接口顺直、平整、美观，铺设进度配合保温棉、屋面板安装进度以避免造成雨水浸泡及安全隐患。
谈360°直立锁边铝合金屋面板施工技术
谈 ３ ６ ０ 。 直 立 锁 边 铝 合 金 屋 面 板 施 工 技 术
黎明中
摘
李庆辉
４ ３ ０ ０ ８ １ ）
（ 中国一 ＞ 台集团有限公司交通工程公司 ， 湖北 武汉
要： 对长飞科技 园 １ 号 光缆 车间大跨度 ３ ６ ０ 。 直立锁边屋 面系统 设计进 行 了研 究 ， 详细 阐述 了 ３ ６ ０ 。 直立 锁边屋 面瓦 的施 工工
２ ） 屋面钢丝 网及玻璃保温棉 的铺设 。
屋面系统设计 中部铺设 ７ ５ ｍ ｍ厚 玻璃 保温 ， 底层铺 设铝箔 纸
用人 力把钢 丝拉到 屋 强、 质量轻易于工 厂化 等优 点 ， 被广 泛应 用 于工业 及 民用建 筑 的 及钢丝 网。从 山墙侧 向中部方 向拉斜钢 丝 ， 面上 ， 安装顺序应考虑有利于本地 区的主导风 向而从厂 房一端 开 大跨度屋 面。３ ６ ０ 。 直 立锁 边铝 合金 屋 面板 配合 恰 当颜 色 的外观 始逐跨铺设 。玻璃丝绵 的下料 长度主要是 屋面单坡 长， 从檐 口檩 设计更是 符合 业主 对建 筑外 形 的需求 。进人 ２ １世纪 ， 该先 进 的
操作平台
屋 面 粱
２ ３ ６ ０ 。 直 立锁边 屋 面 系统设 计
长飞科技 园 １ 号光 缆车间屋面瓦采用 的是 ３ ６ ０ 。 直立锁边 ４ ７ ０
钢 板 卷
型， 整个板型 由公 肋 、 母肋 和平 直 段三 部分 组 成 ， 成型 由 ６ ０ ０ ｍ ｍ
宽、 ０ ． ６ ｕ ｔ ｌ ｍ厚 铝合 金彩钢 板通 过 压板 机辊 压而 成 。该 屋面 板有
８ ｍ， ６ ｍ， 东西 向跨 距 ２ ４ ｍ。厂房长度 ２ ３ ６ ｍ， 宽度 ８ ８ ｍ， 建筑 高
铝合金直立锁边防水板屋面系统施工工法(2)
铝合金直立锁边防水板屋面系统施工工法一、前言铝合金直立锁边防水板屋面系统施工工法是一种广泛应用于建筑屋面防水的工法，它采用铝合金直立锁边防水板作为屋面防水材料，通过一系列的施工工艺和技术措施，实现了对屋面的防水保护。
本文旨在介绍该施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析。
二、工法特点铝合金直立锁边防水板屋面系统施工工法具有以下特点：1. 防水性能好：采用铝合金直立锁边防水板，具有良好的机械强度和耐久性，能够有效抵御各种外界水分侵害。
2. 施工工艺简单：工法采用独特的直立锁边设计，使得施工工艺简单，不需要特殊的施工技术，适用性广泛。
3. 施工速度快：铝合金直立锁边防水板为模块化设计，拼接方式简便，能够快速地进行施工，提高施工效率。
4. 维护方便：铝合金直立锁边防水板具有良好的维护性能，可进行简单的清洗和维修，减少了后期维护的成本和工作量。
三、适应范围铝合金直立锁边防水板屋面系统施工工法适用于各种建筑屋面，包括住宅、商业建筑、工业厂房等。
特别是对于大跨度、斜屋面以及特殊形状的屋面，更能发挥其优势。
四、工艺原理该工法的工艺原理基于铝合金直立锁边防水板的结构特点和材料特性。
铝合金直立锁边防水板采用直立锁边设计，利用板材本身的强度和锁边连接方式，形成有效的屋面防水系统。
施工工法通过将铝合金直立锁边防水板及其配套的固定件按照一定的排列和拼接方式进行固定，形成防水层，并通过焊接、封缝等工艺措施进行加固和密封，提供了一个可靠的防水屋面。
五、施工工艺铝合金直立锁边防水板屋面系统施工工艺包括以下几个施工阶段：1. 基础准备：对屋面进行清洁和处理，确保施工前的基础条件满足要求。
2. 安装固定：将铝合金直立锁边防水板按照设计要求进行固定，通常采用机械或焊接方式。
3. 加固封缝：对板材之间的接缝进行焊接或粘接处理，确保接缝处的密封性能。
4. 排水系统安装：根据设计要求安装排水系统，包括雨水管、排水口等。
直立锁边咬合屋面系统
概述直立锁边咬合屋面系统一直是欧美国家金属屋面的设计主流，目前在国内也得到广泛应用，如：体育场馆会展中心机场车站等大型标志性建筑。
直立锁边咬合屋面系统定义直立锁边咬合式(Standing Seam System)点支撑金属屋面系统的核心构成，是基于直立锁边咬合设计的特殊板形的金属板块，这种设计主要针对大跨度自支承式密合安装体系。
在屋面上看不见任何穿孔，因支承的办法是隐藏在面板之下的。
屋面板块的连接办法是采用其特有的铝合金固定支座，板块与板块的直立锁边咬合形成密合的连接，这种板块的咬合过程无须人力，完全由机械自动完成，而咬合边与支座形成的连接办法可解决因热胀冷缩所产生的板块应力，该优势反映在可制作纵向超长尺寸的板块而不因应力影响变形。
同时本屋面系统完整齐全的附件供应可满足各种建筑形式的要求。
直立锁边咬合屋面系统特点屋面板可与屋面通长，杜绝搭接缝，消除漏水隐患，且外观整体性和观感性增强。
肋较高，从而可得到较大的排水切面，杜绝雨水从搭接边处渗透，有效解决低坡度屋面积水、排水困扰，提高了在长距离平缓屋面的适用性。
直立锁合边的固定方式很特殊，固定座仅限制屋面板在板宽方向和上下方向的移动，并不限制屋面板沿板长方向的移动，因此屋面板在温度变化时能够在固定座上自由伸缩，不会产生温度应力，这样便有效解决了其他板型难以克服的温度变形问题，保证了屋面性能的可靠性。
可以直立锁边屋面系统的固定座下装上断冷桥的隔热垫，有效防止保温屋面的冷桥现象，杜绝冷凝水的形成。
且能使能源更有效率地利用，达到节能的效果。
香港理工大学土木结构工程系重型结构实验室及清华大学所作的结构性能测试的直立锁边屋面系统该板型于内陆地区使用时，最大可达2000mm的跨距。
铝镁锰板常见的系统一般是点式直立锁边屋面系统，常见板型YX65-430和YX65-400型的高立边屋面系统，主要采用暗扣式安装，无需再屋面板表面穿孔，施工工艺成熟，主要应用于车站、机尝体育馆等大型建筑和工业厂房等；铝镁锰板金属屋面系统其它的分。
直立锁边屋面系统ppt课件
固定 固定
内应力 固定
内应力计算 = • T • E = 12 x 10-6 • (70 - 20) • 0.21 x 1012 = 126 x
106 N/m2 (12.9 X 106Ton/m2 )
缩短
滑移
延长
伸缩长度计算 L = • T • L L = 12 x 10-6 • (70 - 20) • 50m = 30mm
OHC -470
优势2.耐久性
现场压弯处180°
镀层和涂层龟裂处
50%工厂完成 – 50%现场完成: 质量无法保证
其他直立锁缝屋面板 : 由于锁缝轮不能与板肋锁合
要求工人在整个锁缝过程中从上往下按压住锁缝机；
如果锁缝机未得到很好的按压，力度不足或不均匀， 锁缝轮有可能在锁缝过程中与板肋脱离，对板的涂镀 层以及板肋造成损害。
OHC -470 直立锁缝屋面系统简报
OHC -470直立缝屋面系统原理 技术特征—板型 优势 节点细节
OHC -470直立缝屋面系统原理 技术特征—板型 优势 节点细节
OHC -470
直立缝屋面系统原理
锁缝：板之间的连接是通过锁缝的方式将板与板锁合在一起。 使整个屋面形成一张完整的抵御风力的钢膜 使整个屋面达到可靠的水密和气密效果
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
弯角处无龟裂； 现场锁缝角度小，无额外弯角； 排除龟裂隐患，防腐性能得到保证。
OHC -470
优势2.耐久性
120°
135°
150° 165°
…
90%工厂完成–10%现场完成: 质量得到保证
180°
其他直立锁缝屋面板 : 在弯角处难免对镀层和涂层造成损伤 现场锁缝机属于微型机，成型轮小，板的弯角尖锐； 成型轮间距太小，无误释放成型过程中产生的内应力； 由此导致弯角处屋面板的镀层和涂层龟裂破坏，防腐性能无法保证。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2015年直立锁边咬合屋面系统
直立锁边咬合屋面系统一直是欧美国家金属屋面的设计主流，目前在国内也得到广泛应用，如：体育场馆会展中心机场车站等大型标志性建筑。
定义：
直立锁边咬合式(Standing Seam System)点支撑金属屋面系统的核心构成，是基于直立锁边咬合设计的特殊板形的金属板块，这种设计主要针对大跨度自支承式密合安装体系。
在屋面上看不见任何穿孔，因支承的办法是隐藏在面板之下的。
屋面板块的连接办法是采用其特有的铝合金固定支座，板块与板块的直立锁边咬合形成密合的连接，这种板块的咬合过程无须人力，完全由机械自动完成，而咬合边与支座形成的连接办法可解决因热胀冷缩所产生的板块应力，该优势反映在可制作纵向超长尺寸的板块而不因应力影响变形。
同时本屋面系统完整齐全的附件供应可满足各种建筑形式的要求。
特点：
屋面板可与屋面通长，杜绝搭接缝，消除漏水隐患，且外观整体性和观感性增强。
肋较高，从而可得到较大的排水切面，杜绝雨水从搭接边处渗透，有效解决低坡度屋面积水、排水困扰，提高了在长距离平缓屋面的适用性。
直立锁合边的固定方式很特殊，固定座仅限制屋面板在板宽方向和上下方向的移动，并不限制屋面板沿板长方向的移动，因此屋面板在温度变化时能够在固定座上自由伸缩，不会产生温度应力，这样便有效解决了其他板型难以克服的温度变形问题，保证了屋面性能的可靠性。
可以直立锁边屋面系统的固定座下装上断冷桥的隔热垫，有效防止保温屋面的冷桥现象，杜绝冷凝水的形成。
且能使能源更有效率地利用，达到节能的效果。
香港理工大学土木结构工程系重型结构实验室及清华大学所作的结构性能测试的直立
锁边屋面系统该板型于内陆地区使用时，最大可达2000mm的跨距。
直立锁边屋面系统与传统瓦楞板屋面的比较
1．屋面板可与屋面通长，杜绝搭接缝，消除漏水隐患，且外观整体性和观感性增强。
2．先进的屋面板横向搭接技术，板块之间锁合后，形成完全密封的结构性防水的直立锁缝；屋面系统的肋为65mm高的直立肋边，从而可得到较大的排水切面，杜绝雨水从搭接边处渗透，有效解决低坡度屋面积水、排水困扰，提高了在长距离平缓屋面的适用性。
3．独特的锁边式暗藏固定支座式固定方式，屋面板没有任何损伤，消除了传统螺钉穿透屋面板式固定所带来的漏、渗水的隐患；避免应力集中问题，为屋面整体安全性提供保障。
4．隐藏式固定为屋面无一颗螺钉外露提供了可能，即屋面具有整体一致性的防腐蚀性能，无易被锈蚀而影响整个屋面使用功能的薄弱环节。
5．金属屋面的温差较大，其热应力也相应较大，如采用传统螺钉穿透式固定，螺钉在固定屋面板的同时，也限制了屋面板的热变形，而无法消除热应力带来的巨大破坏力，甚至拉断固定螺钉，屋盖有变形、渗漏、甚至瘫塌的危险。
；而直立锁合边的固定方式很特殊，固定座仅限制屋面板在板宽方向和上下方向的移动，并不限制屋面板沿板长方向的移动，因此屋面板在温度变化时能
够在固定座上自由伸缩，不会产生温度应力，这样便有效解决了其他板型难以克服的温度变形问题，保证了屋面性能的可靠性。
这个特点使得Faszip直立锁边屋面系统可以应用在大跨度、昼夜温差大的建筑物上。
1．直立锁边屋面系统的固定座下带有断冷桥的隔热垫，有效防止保温屋面的冷桥现象，杜绝冷凝水的形成。
且能使能源更有效率地利用，达到节能的效果。
2．Faszip直立锁边屋面板更有结构上的通风防潮构造：
Faszip屋面系统的小肋上设计了独特的两处凹槽：
一、靠内部的凹槽在雨水万一漫浸板肋时，可起到结构性的断毛细渗透，使雨水不再沿板肋向内部渗透；
二、靠外部的凹槽可以在保温材料内部受潮时，为潮气的向外蒸发提供通风管道。
8．屋面系统的直立缝为65mm高的肋边，在保证良好的成形性能的同时，极大地提高了屋面板的抗风压变形能力，具有优良的结构性能，该板型曾通过香港理工大学土木结构工程系重型结构实验室”及清华大学所作的结构性能测试，该测试符合英国标准BS5950 及 BS8118。
测试范围包括Faszip屋面系统之弯矩、剪力、挠度等，及其安装构件—高强铝合金固定支座之抗拉拔力，其测试报告可作为实际工程应用中结构设计的依据，实践证明：该板型于内陆地区使用时，最大可达2000mm的跨距。
9．完整、合理的屋面泛水构造，屋面无需任何密封胶，环保无污染，杜绝了屋面防水、结构性能受密封胶的老化寿命、工人的施工质量等方面的影响。
10．简单快速的机器卷合，施工方便、快速、经济，特别适合于翻修工程，可完全不影响内部正常工作。
屋面无需任何维护，将长期经济效益最大化。
