华为S2300交换机开局配置

华为S2300交换机开局配置

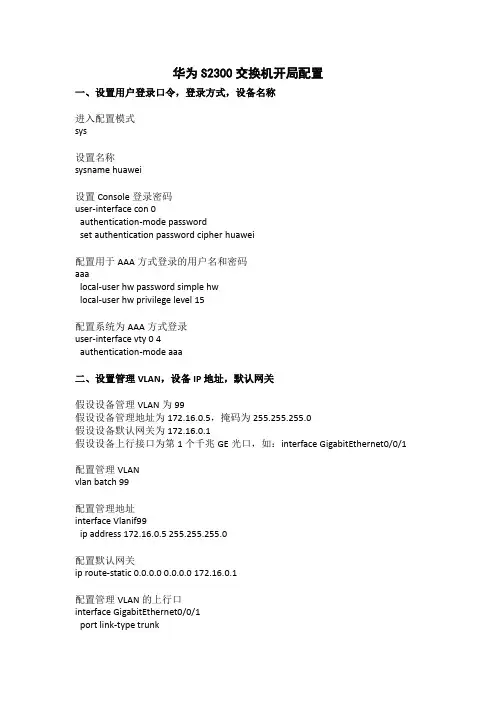

华为S2300交换机开局配置一、设置用户登录口令,登录方式,设备名称进入配置模式sys设置名称sysname huawei设置Console登录密码user-interface con 0authentication-mode passwordset authentication password cipher huawei配置用于AAA方式登录的用户名和密码aaalocal-user hw password simple hwlocal-user hw privilege level 15配置系统为AAA方式登录user-interface vty 0 4authentication-mode aaa二、设置管理VLAN,设备IP地址,默认网关假设设备管理VLAN为99假设设备管理地址为172.16.0.5,掩码为255.255.255.0假设设备默认网关为172.16.0.1假设设备上行接口为第1个千兆GE光口,如:interface GigabitEthernet0/0/1配置管理VLANvlan batch 99配置管理地址interface Vlanif99ip address 172.16.0.5 255.255.255.0配置默认网关ip route-static 0.0.0.0 0.0.0.0 172.16.0.1配置管理VLAN的上行口interface GigabitEthernet0/0/1port link-type trunkport trunk allow-pass vlan 99三、业务开通,配置业务VLAN的上行接口和下行接口配置业务VLAN,假设分配的业务VLAN为VLAN 2501 to 2524 vlan batch 2501 to 2524配置业务VLAN的上行口interface GigabitEthernet0/0/1port link-type trunkport trunk allow-pass vlan 2501 to 2524配置业务VLAN的下行口,若直接接用户,则为ACCESS模式配置业务VLAN 2501 to 2524到端口1-4interface Ethernet0/0/1port link-type accessport default vlan 2501#interface Ethernet0/0/2port link-type accessport default vlan 2502#interface Ethernet0/0/3port link-type accessport default vlan 2503#interface Ethernet0/0/4port link-type accessport default vlan 2504四、保存配置并验证业务是否正确配置退出配置模式quit保存配置save以下为可选操作:重启设备,可以验证设备断电后是否丢失数据重启之前请确认数据是否已正确配置和保存reboot。

Quidway路由器交换机使用手册

Quidway路由器交换机使用手册

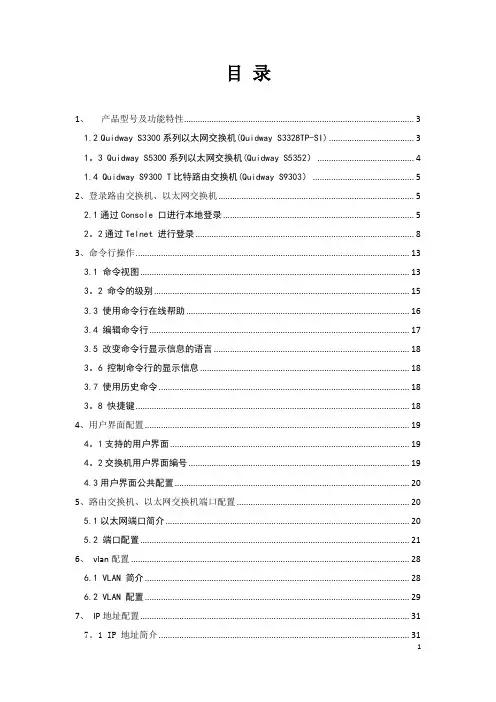

目录1、产品型号及功能特性 (3)1.2Quidway S3300系列以太网交换机(Quidway S3328TP-SI) (3)1。

3 Quidway S5300系列以太网交换机(Quidway S5352) (4)1.4 Quidway S9300 T比特路由交换机(Quidway S9303) (5)2、登录路由交换机、以太网交换机 (5)2.1通过Console 口进行本地登录 (5)2。

2通过Telnet 进行登录 (8)3、命令行操作 (13)3.1 命令视图 (13)3。

2 命令的级别 (15)3.3 使用命令行在线帮助 (16)3.4 编辑命令行 (17)3.5 改变命令行显示信息的语言 (18)3。

6 控制命令行的显示信息 (18)3.7 使用历史命令 (18)3。

8 快捷键 (18)4、用户界面配置 (19)4。

1支持的用户界面 (19)4。

2交换机用户界面编号 (19)4.3用户界面公共配置 (20)5、路由交换机、以太网交换机端口配置 (20)5.1以太网端口简介 (20)5.2 端口配置 (21)6、vlan配置 (28)6.1 VLAN 简介 (28)6.2 VLAN 配置 (29)7、IP地址配置 (31)7。

1 IP 地址简介 (31)7.2 IP 地址配置 (34)7.3 IP 地址的显示和调试 (35)8、IP路由协议配置 (35)8.1 IP 路由和路由表介绍 (35)8.2 静态路由配置 (37)8。

3 RIP 配置 (39)8.4 OSPF配置 (41)9、ACL配置 (44)9。

1 访问控制列表概述 (44)9.2 配置ACL (44)10、SNMP配置 (47)10.1 SNMP 协议介绍 (47)10。

2 配置SNMP (47)10.3 SNMP 显示和调试 (51)11、FTP与TFTP操作 (52)11。

1 FTP 配置 (52)11.2 TFTP 配置 (56)12、文件系统配置与配置文件管理 (58)12。

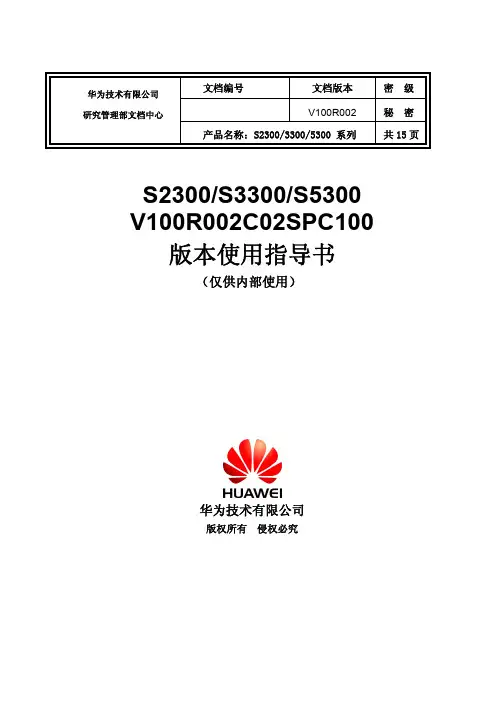

S2300&S3300&S5300 series V100R002C02SPC100 版本使用指导书

S2300&S3300&S5300 series V100R002C02SPC100 版本使用指导书

解决措施:
列设备使用 802.1X 功能
考虑 SP3 的情况,并进
行处理
9/18/2009
版权所有,侵权必究
8
产品涉及情况
现象描述和影响:
一 根本原因:
Y
Y

Vlanif 使用 DHCP 方式分配 IP,且分
设备作为 DHCP Client
配到的地址的租期大于 21 小时。当
时,对获取到的 T2(租期
版权所有,侵权必究
5
产品支持情况
12
支持查询端口安全 增强网管对设备的 N
Y
N
下的 MAC 表 MIB 管理能力
13
支持清除端口上的 增强网管对设备的 N
Y
N
队列统计时增加时 管理能力
间记录 MIB 功能
14
支持清除端口统计 增强网管对设备的 Y
Y
Y
时记录时间 MIB 功 管理能力

15
支持 AAA 登录事 增强设备的管理能 Y
一 根本原因:
Y
Y

XPSP2 升级到 SP3 之后, S 系列设备
用 户 从 WINDOWS XP
的 802.1X 功能会出现概率性验证失
SP2 升级到 SP3 之后,
败的现象 BA7D05885
重现条件:
WINDOWS 对网络连接 的默认设置进行了修改
从 WINDOWS XP SP2 升级到 SP3,S 系
国内、海外
版本使用范围
国内、海外
9/18/2009
版权所有,侵权必究
3
2 功能特性变更说明
2.1 本版本相对于上一个 V/R 版本的功能规格变化

24口8口二层交换机-华为2300

24口8口二层交换机-华为2300

1.1 Quidway® S2300系列运营级接入交换机1.1.1 产品概述Quidway® S2300系列运营级接入交换机(以下简称S2300) 是华为公司为满足以太网多业务承载需要、面向精品城域网和企业网而推出的新一代运营级以太网接入交换机,适应各种以太接入场景。

S2300基于新一代高性能硬件和华为公司统一的VRP®(Versatile Routing Platform)软件,可为用户提供丰富灵活的业务特性,有效地提高产品可运营、可管理和业务扩展能力,具备优异的防雷能力和安全特性,支持强大的ACL功能,支持QINQ,支持1:1和N:1 VLAN 交换功能,满足VLAN灵活部署的需求。

S2300为盒式产品设备,机箱高度为1U,从特性上划分SI和EI两个产品版本,包括:S2309TP-SI/EI、S2318TP-SI/EI、S2326TP-SI/EI、S2352P-EI。

1.1.2 产品外观S2309TP-SI/EIS2318TP-SI/EIS2326TP-SI/EIS2352P-EI2309TP-EI:8个10/100Base-T,1个10/100/1000Base-T与100/1000Base-X SFP COMBO,分交流供电和直流供电两种机型;2309TP-SI:8个10/100Base-T,1个10/100Base-T与1个100Base-X SFP COMBO,交流供电;2318TP-EI:16个10/100Base-T,2个10/100/1000Base-T与2个100/1000Base-X SFP COMBO, 分交流供电和直流供电两种机型;2318TP-SI:16个10/100Base-T,2个10/100Base-T与2个100Base-X SFP COMBO,交流供电;2326TP-EI:24个10/100Base-T,2个10/100/1000Base-T与2个100/1000Base-X SFP COMBO,分交流供电和直流供电两种机型;2326TP-SI:24个10/100Base-T,2个10/100Base-T与2个100Base-X SFP COMBO,交流供电;2352P-EI:48个10/100Base-T,2个100/1000Base-X SFP,2个1000Base-X SFP 分交流供电和直流供电两种机型。

华为S2300交换机

华为S2300交换机

一、配置学习:●如果要删除原先技术人员配置的数据:【1】reset save (删除配置文件vrpcfg)【2】reboot ●进入系统视图模式命令:system-view 、简打sys .●为设备重命名:sysname .●当前配置情况:display current-configuration 、简打dis cu .●进入以太网端口视图:interface Ethernet 1/0/1 简打int e1/0/1●设置端口访问模式:port link-type Access|Trunk|Hybrid●打开以太网端口:undo shutdown●关闭以太网端口:shutdown●退出当前视图模式:quit●查看当前配置文件:dis startup●设置管理telnet端口:【1】interface Vlan-interface 1 【2】ip address 10.10.10.80 255.255.255.0 ●配置telnet用户名和密码:【1】进入:user-interface vty 0 4 【2】设置登陆密码:set authenticationpassword simple(明文)或cipher(密文)*** 【3】配置telnet时候管理IP地址必须在路由器IP段中.【4】user privilege level 3 设置权限(最高3)或user privilege level 15 【5】idle-timeout5 设置登陆超时时间。

●启用系统防攻击功能:system-guard enable●设置上传限制为64kb/秒:line-rate inbound 512●设置下载限制为100kb/秒:line-rate outbound 1024●取消上传限制:ine-rate inbound●取消下载限制:undo line-rate outbound●创建VLAN 1:vlan 1●IP地址的DHCP分配:ip address dhcp-alloc●撤消启用HTTP服务:undo http server enable●增加端口到Vlan组:port GigabitEthernet 1/0/1 to 1/0/8●[switch-vlan2] port Ethernet 0/10 to Ethernet 0/12●查看vlan 1信息:dis vlan 1●隔离端口:port isolate●查看隔离组的信息:display isolate port●设置端口双工属性为自协商:duplux auto●设置以太网端口的速率:speed (10或100)●设置以太网端口的双工状态:duplex (full或half)注解:full –表示全双工.half –表示半双工状态..●显示交换机端口的详细配置信息:display ndp●显示版本信息:display version●修改特权用户密码:super password simple <password>二、端口和MAC地址绑定:●max mac 0●interface ethernet1/0/1●mac-address static 0000-0000-0001 interface e0/1 vlan 1●quit●save三、解除绑定●undo max mac 0●interface ethernet1/0/1●undo mac-address static 0000-0000-0001 interface e0/1 vlan 1。

华为S2300交换机配置图解Word-文档

华为S2300交换机配置图解Word-文档

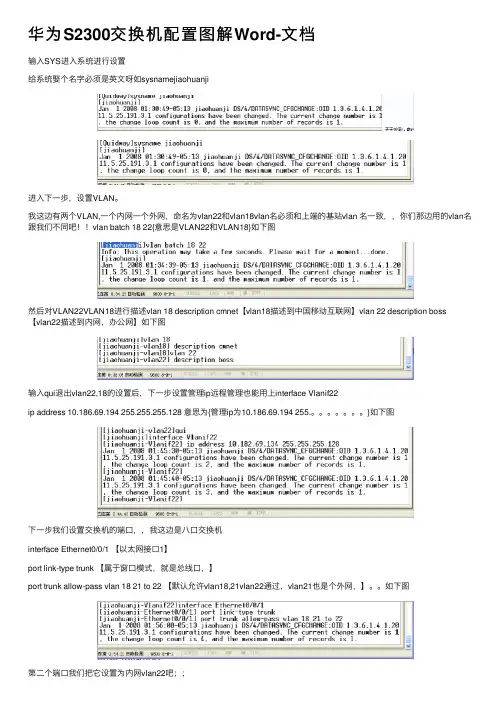

华为S2300交换机配置图解Word-⽂档输⼊SYS进⼊系统进⾏设置给系统娶个名字必须是英⽂呀如sysnamejiaohuanji进⼊下⼀步,设置VLAN。
