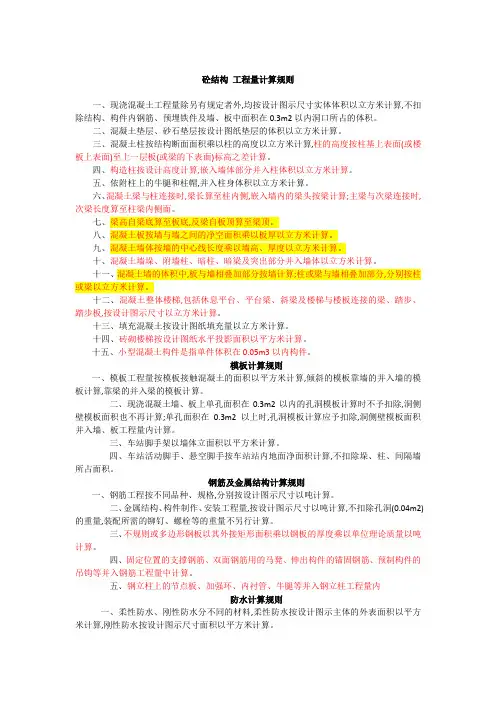

砼结构工程量计算规则一、现浇混凝土工程量除另有规定者外,均按设计图示尺寸实体体积以立方米计算,不扣除结构、构件内钢筋、预埋铁件及墙、板中面积在0.3m2以内洞口所占的体积。
二、混凝土垫层、砂石垫层按设计图纸垫层的体积以立方米计算。
三、混凝土柱按结构断面面积乘以柱的高度以立方米计算,柱的高度按柱基上表面(或楼板上表面)至上一层板(或梁的下表面)标高之差计算。
四、构造柱按设计高度计算,嵌入墙体部分并入柱体积以立方米计算。
五、依附柱上的牛腿和柱帽,并入柱身体积以立方米计算。
六、混凝土梁与柱连接时,梁长算至柱内侧,嵌入墙内的梁头按梁计算;主梁与次梁连接时,次梁长度算至柱梁内侧面。
七、梁高自梁底算至板底,反梁自板顶算至梁顶。
八、混凝土板按墙与墙之间的净空面积乘以板厚以立方米计算。
九、混凝土墙体按墙的中心线长度乘以墙高、厚度以立方米计算。
十、混凝土墙垛、附墙柱、暗柱、暗梁及突出部分并入墙体以立方米计算。
十一、混凝土墙的体积中,板与墙相叠加部分按墙计算;柱或梁与墙相叠加部分,分别按柱或梁以立方米计算。
十二、混凝土整体楼梯,包括休息平台、平台梁、斜梁及楼梯与楼板连接的梁、踏步、踏步板,按设计图示尺寸以立方米计算。
十三、填充混凝土按设计图纸填充量以立方米计算。
十四、砖砌楼梯按设计图纸水平投影面积以平方米计算。
十五、小型混凝土构件是指单件体积在0.05m3以内构件。
模板计算规则一、模板工程量按模板接触混凝土的面积以平方米计算,倾斜的模板靠墙的并入墙的模板计算,靠梁的并入梁的模板计算。
二、现浇混凝土墙、板上单孔面积在0.3m2以内的孔洞模板计算时不予扣除,洞侧壁模板面积也不再计算;单孔面积在0.3m2以上时,孔洞模板计算应予扣除,洞侧壁模板面积并入墙、板工程量内计算。
三、车站脚手架以墙体立面积以平方米计算。
四、车站活动脚手、悬空脚手按车站站内地面净面积计算,不扣除垛、柱、间隔墙所占面积。
钢筋及金属结构计算规则一、钢筋工程按不同品种、规格,分别按设计图示尺寸以吨计算。
7月1日新规《GB50010-2010混凝土结构设计规范》在钢筋排号保护层计算搭接锚固计算构件节点等方面变化巨大
11G101与03G101变化解析11G101系列新平法2011年9月1日正式实施：《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》 11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）》 11G101-311G101系统平法图集较03G101系列图集较大变化有：一、适用范围变化：11G101-1适用于非抗震和抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计。
包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分。
11G101-3适用于各种结构类型下现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台施工图设计。
包括常用的现浇混凝土独立基础、条形基础、筏形基础（分梁板式和平板式）、桩基承台的平法制图规则和标准构造详图两大部分内容。
二、受拉钢筋锚固长度等一般构造变化：11G101系列平法图集依据新规范确定了受拉钢筋的基本锚固长度lab、labe，以及锚固长度la、lae的计算方式。
较03G101系列平法图集取值方式、修正系数、最小锚固长度都发生了变化。
三、构件标准构造详图变化：11G101-1中抗震KZ边柱和角柱柱顶纵筋构造，较03G101有如下变化：1、新图集中各个节点可以进行组合使用；2、柱外侧纵筋不少于柱外侧全部纵筋的65%伸入梁内；（与原图集一致）3、A节点，外侧伸入梁内钢筋不小于梁上部钢筋时，可以弯入梁内作为梁上部纵向钢筋。
（新增的构造）4、所有节点内侧钢筋按中柱节点走；5、BC节点，区分了外侧钢筋从梁底算起1.5labe是否超过柱内侧边缘；超过的，外侧配筋率>1.2%分批截断，错开20d；没有超过的，弯折部分要>=15d，总长>1.5labe，同样错开20d；6、D节点是未伸入梁内的外侧钢筋构造，（与原图集一致）7、E节点是梁、柱纵向钢筋接头沿节点柱顶外侧直线布置的情况，与节点A组合使用；外侧柱纵筋到柱顶截断；梁上部钢筋伸入柱1.7labe。
钢管混凝土结构计算程序(带公式)
温度折减系数kt
1.000
徐变折减系数kc
二、刚度验算
构件长细比λ=4*l/d
92.7 刚度验算 λ<[λ]
构件容许长细比[λ]
14.3 5.3E+05 4.0E+04 0.083
1.83 -0.073 56.6 47.4 3.88E+04 1.000
80 不满足
三、强度验算
N/Asc (N/mm2)
数据输入
钢管外径d (mm)
820
管壁厚度t (mm)
16.0
钢材抗压强度设计值f (N/mm2)
315
钢材屈服强度值fy (N/mm2)
345
混凝土强度等级
C30
当构件处于温度变化的环境中时，请输入右值
构件偏心率 2M/Nd1 （此值仅供参考） 0.453
轴心压力N (KN) 最大弯矩M (KN·m)
9.47 满足
2.4E+04 9.47 满足
5.42
0.2fscktkc (N/mm2)
当N/Asc≥0.2fscktkc时，验算 N/Asc+M/1.5Wsc≤fscktkc
当N/Asc＜0.2fscktkc时，验算 N/1.4Asc+M/1.4Wsc≤fscktkc
四、稳定性验算
轴心受压构件稳定系数ψ
0.689
欧拉临界力NE=π2EscAsc/λ2 (KN)
系数B=7.483×10-4fy+0.974
1.232
系数C=-5.188×10-3fck+0.0309
受压组合强度标准值fysc=(1.212+Bξ+Cξ2)fck (N/mm2)
受压组合强度设计值fsc=(1.212+Bξ0+Cξ2)fc (N/mm2)
新旧规范混凝土框架结构计算分析与配筋对比
新旧规范混凝土框架结构计算分析与配筋对比董立坤;李云贵【摘要】《建筑抗震设计规范》（GB50011—2010）、《混凝土结构设计规范》（GB50010—2010）、《高层建筑混凝土结构技术规程》（JGJ3—2010）已相继颁布，新规范结合最新的科研成果及震害经验对旧规范中的条文进行修订，规范条文变化对结构整体计算指标及配筋产生多大影响是广大设计人员最为关心的问题。

本文采用新旧规范SATWE软件对某框架结构工程算例进行了计算与比较，给出按新旧规范计算的结构整体指标和构件配筋的差异，从梁刚度增大系数取值方法、扭转位移比计算方法及楼梯的考虑对结构总体指标变化的主要原因进行了分析说明，从高强钢筋的应用、抗震等级、柱内力调整、梁斜截面抗剪承载力计算公式变化、正常使用极限状态验算等方面对配筋变化的主要原因进行了分析，供设计人员参考。
%New national codes including Code for seismic design of buildings, Code for design of concrete structures and Technical specification for concrete structures of tall building have been published in 2010. A lot of items have been revised base on latest achievements of scientific research and earthquake damage research. How these changes affect structure index and the area of steel reinforcement become the main concern to structural de- signers. In this paper, a frame structure is analyzed and designed by the new SATWE program and the old one, an- alyzed and designed results such as overall indexes and the area of steel reinforcement are listed and compared and the following conclusions can be drawn: the beam moment of inertia magnify method, calculation of torsional dis- placement ratio, considering stairs are the main factorscontributing to the overall index difference ; the use of high strength steel reinforcement, seismic design grade of structural members, modification of column internal force , calculation of shear capability and checking of serviceability limit states are the main factors contributing to the area of steel reinforcement. The conclusions can be a reference for designers.【期刊名称】《土木建筑工程信息技术》【年(卷),期】2012(000)003【总页数】7页(P1-7)【关键词】框架结构;震害;规范;配筋【作者】董立坤;李云贵【作者单位】中国建筑科学研究院,北京100013;中国建筑科学研究院,北京100013【正文语种】中文【中图分类】TU2021 前言我国处于环太平洋地震带和亚欧地震带，是世界上地震灾害最严重的国家之一，地震强度大，分布广，频率高，损失重[1]。
