平面图形的分析和绘

合集下载

平面图形的分析和绘图步骤

平面图形的分析和绘图步骤
• 二、平面图形的线段分析
凡具有定形尺寸和两个定位尺寸,能直接画出的线段称为
已知线段。如图中的φ20、φ5、R15、R10所标注的线段
平面图形的分析和绘图步骤
• 二、平面图形的线段分析
只有定形尺寸和一个定位尺寸的线段称为中间线段。如图中所
标注的R50圆弧,只标出其水平方向的定位尺寸45,但显然该 线段与其相邻的R10线段是内切关系,可求得R50的圆心,从 而作出该中间线段
平面图形的分析和绘图步骤
• 四、平面图形的尺寸标注
平面图形尺寸标注步骤 (1)分析图形,确定基准。 (2)标注定形尺寸。 (3)标注定位尺寸。 (4)检查。
般说来,平面图形中每个部分要标出两个方向的定位尺寸,如 图中的8、15、85都属于定位尺寸
平面图形的分析和绘图步骤
• 一、平面图形的尺寸分析
手柄平 面图
尺寸基准是指标注尺寸的起点,平面图形一般至少在水平和
垂直方向各有一个尺寸基准。如图中的水平方向基准为R15 的竖直直径,垂直方向基准为对称中心线
平面图形的分析和绘图步骤
平面图形的分析和绘图步骤
• 二、平面图形的线段分析
只有定形尺寸,而无定位尺寸的线段称为连接线段。如图中的
R12所标注的圆弧,只给出其定位尺寸,而无定位尺寸,为连接 线段,可采用圆弧连接的方法将其画出
平面图形的分析和绘图步骤
• 三、平面图形的一般绘图步骤
分析所绘平面图形
确定比例与图幅
固定图纸,画出基准
打底稿,依次画出已知线 段、中间线段与连接线段
检查描深
标注尺寸,书写技术要求与标题栏等,完成作图
平面图形的分析和绘图步骤
• 三、平面图形的一般绘图步骤
平面图形绘 制步骤示例

机械制图——平面图形分析及尺寸标注

机械制图——平面图形分析及尺寸标注

1.4 平面图形分析及尺寸标注复习:1、圆弧连接画法和步骤2、分析P6T4作图过程新课1.4 平面图形分析及尺寸标注 一、平面图形的尺寸分析1、定形尺寸 确定平面图形中各线段或线框形状大小的尺寸。

如下图,让学生指出其中的定形尺寸:Φ20、Φ12、8、34、R16、R12、R40。

2、定位尺寸 确定平面图形中线段或线框之间相对位置的尺寸。

让学生指出下图的定位尺寸:42、22、34、8。

有的定形尺寸也是定位尺寸。

如34、8。

3、尺寸基准:标注尺寸的起始点。

对平面图形而言,有长和宽两个不同方向的基准。

常见基准面有:对称中心线,较大 圆的中心线,较长的直线等。

二、平面图形的线段分析其实质是通过分析线段的尺寸情况来区分不同类型的线段,由此确定作图顺序。

按线段所给尺寸的数量是否齐全可分为已知线段、中间线段和连接线段。

1、已知线段:可直接画出的线段,作图时先画出这类线段。

2、中间线段:一般给出了定形尺寸,但缺少一个定位尺寸。

可用几何关系求作。

3、连接线段:缺少两个定位尺寸,要依据两端与之相接或相切的图线才能画出。

4、可用几何关系求作。

三、平面图形的画图步骤首先分析下图中的尺寸和基准,分析哪些是已知线段,哪是中间线段,哪是 连接线段。

3482012R=40-106R6R 408L=40R=12+6R=12+10R 121、画出作图基准线: 42、22,并根据定位尺寸确定有关的线框位置。

2、画出已知线段: Φ20、Φ12、34、8、R6。

3、画出中间线段: R40。

4、画出连接线段: R12。

5、标注,加深全图。

四、 平面图形的尺寸标注步骤:1、分析平面图形的各部分构成,确定尺寸基准。

2、注出各构成部分中图线的定形尺寸。

3、注出各已知线段和中间线段相应的定位尺寸。

下面为各种平面图形尺寸标注示例,主要分析基准和定位尺寸。

注意:1、所注尺寸正确、规范。

2、尺寸应注在图形的明显处,尺寸线不能和其它图线相交。

平面图形的绘图方法与步骤

平面图形的绘图方法与步骤
总结词
利用对角线绘制圆形
详细描述
确定圆心位置,使用直尺或对角线尺等工具,通过圆心 绘制对角线,然后以对角线为基准,使用圆规或圆规尺 等工具绘制圆形。
总结词
利用直径绘制圆形
详细描述
确定圆心位置,使用直尺或直径尺等工具,通过圆心绘 制直径,然后以直径为基准,使用圆规或圆规尺等工具 绘制圆形。
椭圆形
总结词
线条应准确绘制,避免出现误差或偏离,以确保图形的准 确性。
注意图形的比例和尺寸的准确性
根据实际需求和标准比例绘制图形,确保图形比例的准确性。
测量和标注尺寸时要仔细,避免出现误差,以确保图形的实用性。
注意图形的完整性和美观性
确保图形完整,没有遗漏或缺失部分,以提高图形的完整性。
通过合理运用颜色、线条和排版等元素,提高图形的美观性。
THANKS FOR WATCHING
感谢您的观看
详细描述
确定四个顶点位置,使用直尺或方规等工 具,分别连接四个顶点,形成正方形或长 方形。
详细描述
确定四个角度大小和对应的边长,使用量 角器或方规等工具,分别绘制角度和对应 的边长,形成正方形或长方形。
05 平面图形绘图的注意事项
注意线条的流畅性和准确性
确保线条平滑,没有锯齿或抖动现象,以提高图形的整体 美感。
04
详细描述
确定三个角度大小和对应的边长,使 用量角器或三角板等工具,分别绘制 角度和对应的边长,形成三角形。
06
详细描述
确定一个顶点和对应的边长,使用直尺或中线 尺等工具,从顶点向对边作中线,再分别连接 其他两个顶点,形成三角形。
正方形和长方形
总结词
通过边长绘制正方形和长方形
总结词
利用角度绘制正方形和长方形

平面图形尺寸分析画图

平面图形尺寸分析画图

6 25
尺寸基准
不标作图 得出的线段 的长度。
(R3)
30
?

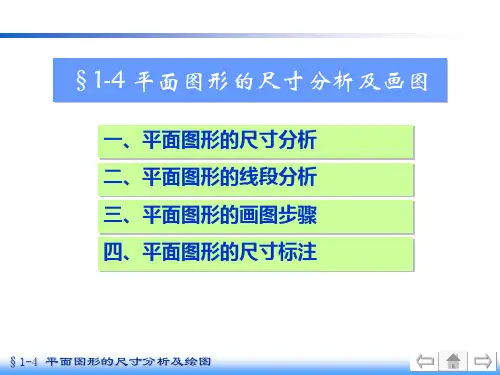

§1-4 平面图形的尺寸分析及绘图
参考尺寸
四、平面图形的尺寸标注
尺寸标注示例4 中心为基准;
注已知线段的定形尺寸和定位尺寸;
按圆周分布的圆其 定位尺寸注直径
注出连接线段的定形尺寸。
R6 Φ24
Φ12 3×Φ6
§1-4 平面图形的尺寸分析及绘图
作图 基准
§1-4 平面图形的尺寸分析及绘图
三、平面图形的画图步骤
画平面图形的举例:
作图 基准
§1-4 平面图形的尺寸分析及绘图
四、平面图形的尺寸标注
标注尺寸的基本要求:
正确:符合国家标准有关规定; 齐全:不遗漏、不重复; 清晰:数字清晰,便于查找。
标注尺寸的一般步骤:
1.分析图形,选定尺寸基准; 2.确定线段类型; 3.注出已知线段的定形尺寸和定位尺寸; 4.注出中间线段的定形尺寸和一个定位尺寸; 5.注出连接线段的定形尺寸。
2×Φ15 75
§1-4 平面图形的尺寸分析及绘图
一、平面图形的尺寸分析
2.基准
▪ 定义:标注尺寸的起点
对于平面图形有 X、Y 两个方向。
▪ 常做基准的几何要素
对称图形的对称线;
较大圆的 “+ ”字中心线;
较长的直线。
35
18
§1-4 平面图形的尺寸分析及绘图
2×Φ15 75
20 60
基准 基准
二、平面图形的线段分析
四、平面图形的尺寸标注
同一平面图形,可有不同的尺寸标注形式, 但组成线段的
性质有所差异,画图的顺序也不同。
R15

平面图形绘制例题讲解1

平面图形绘制例题讲解1

平面图形绘制例题平面图形由若干线段连接而成。

画图平面图形时,应该从哪里着手一开始并不明确,所以要通过对这些线段的尺寸以及线段性质的分析,才能确定平面图形的作图步骤1. 平面图形的尺寸分析平面图形中的尺寸按作用可分为定形尺寸和定位尺寸两种。

(1)定形尺寸。

确定平面图形中线段的长度、圆的直径、圆弧的半径以及角度大小的尺寸,称为定形尺寸。

如图1中的尺寸R30﹑R5﹑R22﹑5、10﹑16﹑20等均为定形尺寸。

(2)定位尺寸。

确定平面图形中各线段之间相互位置的尺寸,称为定位尺寸,如图1中的尺寸38、40、45、10等均为定位尺寸。

(3)尺寸基准。

尺寸基准即标注主要尺寸的起点。

一个平面图形应具有上下和左右两个方向的尺寸基准。

通常以图形的对称线﹑较大圆的中心线或较长的直线作为尺寸基准。

如图1所示溢流坝平面图形,是以左边的直线作为左右方向的尺寸基准,以最下边的直线作为上下方向的尺寸基准。

它们也是画图的基准线。

应当指出,图形中有些尺寸既是定形尺寸,也是定位尺寸,具有双重作用。

图1 平面图形分析示例2. 平面图形的线段分析平面图形中的线段按给出尺寸的情况可分为已知线段、中间线段、连接线段三种。

(1)已知线段。

定形尺寸和定位尺寸齐全,根据基准线位置和已知尺寸就能直接画出的线段,称为已知线段。

如图1中除1:1.5以外的所有直线和R30、R5圆弧均为已知线段。

(2)中间线段。

缺少一个定位尺寸,需要与已知线段的一个连接条件才能确定其位置的线段,称为中间线段。

如图1中1:1.5直线就是中间线段。

(3)连接线段。

没有定位尺寸,需要与两端相邻线段的连接条件才能确定的线段,称为连接线段。

如图1中R22圆弧就是连接线段。

绘制平面图形线段的顺序应是:先画基准线,再画已知线段,中间线段,最后画连接线段。

以绘制溢流坝平面图形线段顺序为例,见表1。

表1 绘制平面图形线段顺序的示例应当指出,平面图形上有时只有已知线段和连接线段,有时只有已知线段。

1.3尺规绘图8—平面图形的分析与作图(手柄)

1.3尺规绘图8—平面图形的分析与作图(手柄)

教学环节教学内容教师活动学生活动设计意图复习回顾圆弧连接的三种情况以及步骤看到直线,就平移R遇到圆弧,就加减R外切相加,内切相减评论回答导入新课目标图。

(1)提出问题(2)介绍概念(1)思考(2)看书讲授新课一、平面图形的分析(一)尺寸分析定形尺寸:指定形状的尺寸定位尺寸:指确定各组成部分之间相对位置的尺寸(二)线段分析分析结果:线段类型定形尺寸定位尺寸已知线段已知已知2个中间线段已知已知1个连接线段已知未知(1)大屏幕(2)讲解、启发(1)认真观察(2)听讲定形尺寸:Φ20,Φ5,15,R15,R50,R10,Φ32定位尺寸:8,75已知线段:Φ5,R15,R10中间线段:R50连接线段:R12注意:有些尺寸既有定形尺寸的功能,又有定位尺寸的作用。

讲授新课二、手柄分析1、根据图形大小选择比例和图纸幅面。

2、分析平面图形中哪些是已知线段,哪些是连接线段,以及所给定的连接条件。

3、根据各组成部分的尺寸关系确定作图基准,定位线。

4、依次画已知线段,中间线段和连接线段。

5、将图线加粗加深。

6、标注尺寸。

(3)引导学生分析手柄图中的尺寸属于哪种,在学生中展开分组竞赛,分析线段类型。

培养学生的自主分析能力和竞争能力。

(3)思考(4)回答(5)认真观察(6)同步作图(7)观察、思考(8)讨论(9)听讲。

手柄平面图的画图步骤资料

手柄平面图的画图步骤资料

手柄平面图的画图步骤资料一、平面图形分析磨刀不误砍柴工,画图前要对所画的图形进行全面分析,做到心中有数。

1、分析图形元素手柄是由2个矩形,5段圆弧组成的。

2、分析尺寸基准手柄左右不对称,选择大矩形左端面为水平方向的尺寸基准;手柄上下对称,选择对称中心线为垂直平方向的尺寸基准。

分析尺寸基准,是分析线段的前提。

3、线段分析线段分为已知线段,中间线段,连接线段。

如何区分呢?关键是分析线段的定位尺寸,定位尺寸(2个)齐全的,是已知线段,只有一个定位尺寸的是中间线段,没有定位尺寸的是连接线段。

在分析定位尺寸时要注意:(1)如果线段位于基准上,那么相当于该方向的定位尺寸是已知的。

例如图中的两个矩形,再比如图中半径为5的圆弧,其圆心位于垂直的基准线上,该方向的定位尺寸为0,是已知的,水平方向的定位尺寸可由60-5=55得到。

(2)线段的定位尺寸有时并不明显,比如题中的R40的圆弧,是连接线段?还是中间线段?如何你认为是连接线段,那就错了。

图中给了直径为20的尺寸,在图中起什么作用呢?表面上看是定型尺寸,实质上是定位尺寸,用于确定R40的圆弧的圆心在垂直方向的位置。

所以不难看出,已知线段有:两个矩形,R5的圆弧,中间线段:R40的圆弧(2条),连接线段:R10的圆弧(2条)二,手柄的画法分析了手柄的平面图形,就确定了平面图的画法步骤(以1:1绘制为例):1、画基准线尺寸基准2、画已知线段画已知线段3、画中间线段画中间线段1画中间线段24、画连接线段5、检查、描深三、尺寸标注按画图顺序标注尺寸,标注有条理,不遗漏。

1、标已知线段的定形尺寸、定位尺寸2、标中间线段的定形尺寸、定位尺寸3、标连接线段的定形尺寸。

注意:此图是按1:1绘制的,如果要按2:1绘制,那么所有尺寸应该放大2陪绘制,但在标注尺寸时,必须按实际尺寸进行标注,也就是说尺寸大小与绘图比例无关。

平面图形的画法

平面图形的画法
第一章 第四节 平面图形的尺寸分析及画法
手柄平面图的线段分析
连接弧
中间弧
已知弧
第一章 第四节 平面图形的尺寸分析及画法
三、平面图形的绘图步骤
平面图形的绘图步骤可归纳如下: 1.画基准线,定位线 2.画已知圆弧 3.画中间圆弧 4.画连接圆弧 5.经检查、整理后加深图线
第一章 第四节 平面图形的尺寸分析及画法
图2-21 手柄 第一章 第四节 平面图形的尺寸分析及画法
手柄平面图的尺寸分析
水平方向主要尺寸基准
垂直方向主要尺寸基准
定形尺寸
定位尺寸
第一章 第四节 平面图形的尺寸分析及画法
半径外还需要有确定圆心位置的尺寸。从下可以看到,有的圆、圆弧有
两个确定圆心位置的尺寸如R18,而有的一个也没有如R30。
二、平面图形的线段(圆弧)分 析一般情况下,要在平面图形中绘制一段圆弧,除了要知道圆弧的
第一章 第四节 平面图形的尺寸分析及画法
基准 所谓基准就是标注尺寸的起点。平面图形的尺寸有水平和垂 直两个方向,因而就有水平和垂直两个方向的基准。图形中有 很多尺寸都是以基准为出发点的。一般的平面图形常用以下的 线为基准线。 (1) 对称中心线。如图所示的手柄是以水平轴线作为垂直方向 的尺寸基准的。 (2) 主要的垂直或水平轮廓直线。如图所示的手柄就是以中间 铅垂线作为水平方向的尺寸基准。 (3) 较大的圆的中心线,较长的直线等。
例2-1画出图2-23所示定位块的平面图形。
图2-23
定位块
第一章 第四节 平面图形的尺寸分析及画法
四、平面图形的尺寸注法
标注平面图形的尺寸应作到: 正确、齐全、清晰 平面图形的尺寸标注步骤: 1.分析图形各部分的组成,确定长、宽方向的尺寸基准 2.标注定形尺寸 3.标注定位尺寸 标注平面图形尺寸的注意事项: 1.尺寸标注应符合国家标准的有关规定 2.为方便看图,尺寸数字应注写清晰且排列要整齐

平面图形的画法

平面图形的画法
圆弧、80和10的直线等线段。
平面图形的画法
(2)中间线段 中间线段是指有定形尺寸,但缺少一个定位尺寸的线段。
画中间线段时,应根据其与相邻已知线段的几何关系,通过几 何作图确定所缺的定位尺寸画出,如图1-42中的R50圆弧。
(3)连接线段 连接线段是指只有定形尺寸而没有定位尺寸的线段。画连
接线段时,应根据其与相邻两线段的几何关系,通过几何作图 方法画出,如图1-42中的R30圆弧。
平面图形的画法
(a)画基准线、定位线
(b)画已知线段
(c)画中间线段
(d)画连接线段
图1-43 平面图形的作图步骤
平面图形的画法
(3)铅笔描深图线
① 线型加深按细点画线、细实线、细虚线,然后到粗实线 的顺序进行,同类图线应保持粗细、深浅一致。
② 在描深同一种线型时,应先曲线后直线,以保证连接光 滑。
机械制图
平面图形的 画法
平面图形的画法
平面图形一般是由一个或多个封闭图形组成的,而每 一个封闭图形又是由若干线段(这里指直线或圆弧)组 成的。
因此,画平面图形之前,必须先对图形的尺寸进行 分析,确定线段的性质,明确作图顺序,这样才能正确 、快速地画出图形和标注尺寸。
平面图形的画法
1.平面图形的尺寸分析
图1-42 平面图形的尺寸分析和线段性质分析
平面图形的画法
(3)尺寸基准
标注定位尺寸时,还应考虑尺寸基准。尺寸基准是指尺 寸标注的起点,即定位尺寸标注的起始位置。平面图形一般 应有水平和垂直两个坐标方向的尺寸基准,通常选择圆和圆 弧的中心线、对称中心线、图形的底线及边线等作为尺寸基 准。例如,图1-42中的底线和右边边线分别是定位尺寸50和 70的基准。
平面图形的画法

工程制图与识图1-5:平面图形的分析与画法

工程制图与识图1-5:平面图形的分析与画法

1. 5.2平面图形的线段分析
1.已知线段
根据给出的尺寸可以直接画出的线段称为已知线段。即这个线段的定形尺寸 和定位尺寸都完整。 如图中,如图1-24所示左边由尺寸25和Φ20确定的直线,先绘制已知线段。
2.中间线段
有定形尺寸,缺少一个定位尺寸,需要依靠两端相切或相接的条件才能画出的线 段称为中间线段。 如图中R60的圆弧是中间线段(也称为中间弧)。
图1-25 平面图形的画图步骤
1. 5.3平面图形的画法
4)整理全图,仔细检查无误后加深图线,标注尺寸,如图1-25f所示。
图1-25 平面图形的画图步骤
小结与作业
• 可选作业:《工程制图与识图习题集》 P5:1-5
图线型式的掌握是制图学习的基础 制图学习中始终要执行国家标准
2.选定比例,画底稿。先画平面图形的对称线、中心线或基线,在顺次画 出已知线段、中间线段、连接线段。 3.画尺寸线和尺寸界线,并校核修正底稿,清理图面。
4.按规定线型加深,写尺寸数字,再次校核修正。
例:抄绘图1-24所示平面图形:
1. 5.3平面图形的画法
1)画基准线和已知线段。根据各个基本的定位尺寸画定位线,以确定平面图形 上的位置和构成平面图形的各基本图线的相对位置。如图1-25a所示,先画出水 平和垂直方向的基准线,并根据Φ20、25、R20、R10画出已知线段。
3.连接线段
只有定形尺寸而没有定位尺寸的线段。图1-24所示圆弧R40的圆心定位尺寸均未给出, 是连接线段。连接线段需要用与两侧相邻线段的连接条件来绘制,前面介绍的圆弧 连接方法是常用方法。
1. 5.3平面图形的画法
1.首先对平面图形进行尺寸分析和线段分析, 找出尺寸基准和圆弧 连接的线段,拟定作图顺序。
