电动势式传感器原理与应用
传感器原理及其应用 第6章 磁电式传感器
材料(单晶) N型锗(Ge) N型硅(Si) 锑化铟(InSb)
1/ 2
4000 1840 4200
砷化铟(InAs)
磷砷铟(InAsP) 砷化镓(GaAs)
0.36
0.63 1.47
0.0035
0.08 0.2
25000
10500 8500
100
850 1700
1530
3000 3800
哪种材料制作的霍尔元件灵敏度高
1、8—圆形弹簧片；2—圆环形阻尼器；3—永久磁铁；4—铝架； 5—心轴；6—工作线圈；7—壳体；9—引线 工作频率 固有频率 灵敏度 10～500 Hz 12 Hz 最大可测加速度 5g 可测振幅范围 精度 ≤10％ 45mm×160 mm 0.7 kg
0.1～1000 m 外形尺寸 1.9 k 质量
d E N dt
武汉理工大学机电工程学院
第6章 磁电式传感器
磁通量的变化可以通过很多办法来实现，如磁铁与线圈之间作 相对运动；磁路中磁阻的变化；恒定磁场中线圈面积的变化等， 一般可将磁电感应式传感器分为恒磁通式和变磁通式两类。 6.1.1 恒磁通式磁电感应传感器结构与工作原理 恒磁通式磁电感应传感器结构中，工作气隙中的磁通恒定，感 应电动势是由于永久磁铁与线圈之间有相对运动——线圈切割 磁力线而产生。这类结构有动圈式和动铁式两种，如图所示。
武汉理工大学机电工程学院
第6章 磁电式传感器 磁铁与线圈相对运动使线圈切割磁力线，产生与运动速度dx/dt 成正比的感应电动势E，其大小为
dx E NBl dt
式中：N为线圈在工作气隙磁场中的匝数；B为工作气隙磁感应 强度；l为每匝线圈平均长度。 当传感器结构参数确定后，N、B和l均为恒定值，E与dx/dt成正 比，根据感应电动势E的大小就可以知道被测速度的大小。 由理论推导可得，当振动频率低于传感器的固有频率时，这种传 感器的灵敏度(E/v)是随振动频率而变化的；当振动频率远大于 固有频率时，传感器的灵敏度基本上不随振动频率而变化，而近 似为常数；当振动频率更高时，线圈阻抗增大，传感器灵敏度随 振动频率增加而下降。 不同结构的恒磁通磁电感应式传感器的频率响应特性是有差异的， 但一般频响范围为几十赫至几百赫。低的可到10 Hz左右，高的可 达2 kHz左右。
感应电动势和电流
感应电动势和电流一、引言感应电动势和电流是电磁学中的基本概念，广泛应用于电力、电子、通信等领域。
感应电动势的产生原理及其与电流之间的关系是理解电磁现象的关键。
本文将从法拉第电磁感应定律出发，深入探讨感应电动势和电流的产生、变化及其应用。
二、法拉第电磁感应定律1831年，英国科学家迈克尔·法拉第发现了电磁感应现象，并提出了法拉第电磁感应定律。
定律表述为：闭合回路中感应电动势的大小与穿过回路的磁通量变化率成正比，方向遵循楞次定律。
数学表达式为：[ = - ]其中，( ) 表示感应电动势，单位为伏特（V）；( _B ) 表示磁通量，单位为韦伯（Wb）；( t ) 表示时间，单位为秒（s）。
三、感应电动势的产生感应电动势的产生条件有两条：一是磁场与导体运动相对运动；二是导体闭合回路。
1.磁场与导体运动相对运动当磁场与导体运动相对运动时，导体内部自由电子受到洛伦兹力作用，产生电动势。
根据洛伦兹力公式：[ F = BIL ]其中，( B ) 表示磁场强度，单位为特斯拉（T）；( I ) 表示电流，单位为安培（A）；( L ) 表示导体长度，单位为米（m）；( F ) 表示洛伦兹力，单位为牛顿（N）。
自由电子在洛伦兹力作用下，做圆周运动，产生电动势。
电动势的大小为：[ = BAL ]其中，( A ) 表示导体横截面积，单位为平方米（m²）。
2.导体闭合回路当导体形成闭合回路时，感应电动势驱动自由电子发生定向移动，形成感应电流。
电流的大小与感应电动势、导体电阻有关。
根据欧姆定律：[ I = ]其中，( R ) 表示导体电阻，单位为欧姆（Ω）。
四、感应电动势和电流的变化1.感应电动势的变化感应电动势的大小取决于磁通量变化率。
当磁场强度、导体长度、导体横截面积或导体与磁场的相对速度发生变化时，感应电动势也会发生相应的变化。
2.感应电流的变化感应电流的大小取决于感应电动势和导体电阻。
当感应电动势或导体电阻发生变化时，感应电流也会发生相应的变化。
《传感器原理及应用》课后答案
第1章传感器基础理论思考题与习题答案1.1什么是传感器？（传感器定义）解：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件、转换元件和调节转换电路组成。
1.2传感器特性在检测系统中起到什么作用？解：传感器的特性是指传感器的输入量和输出量之间的对应关系，所以它在检测系统中的作用非常重要。
通常把传感器的特性分为两种：静态特性和动态特性。
静态特性是指输入不随时间而变化的特性，它表示传感器在被测量各个值处于稳定状态下输入输出的关系。
动态特性是指输入随时间而变化的特性，它表示传感器对随时间变化的输入量的响应特性。
1.3传感器由哪几部分组成？说明各部分的作用。
解：传感器通常由敏感元件、转换元件和调节转换电路三部分组成。
其中，敏感元件是指传感器中能直接感受或响应被测量的部分，转换元件是指传感器中能将敏感元件感受或响应的被测量转换成电信号的部分，调节转换电路是指将非适合电量进一步转换成适合电量的部分，如书中图1.1所示。
1.4传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意义？动态参数有那些？应如何选择？解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。
衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。
意义略（见书中）。
动态参数有最大超调量、延迟时间、上升时间、响应时间等，应根据被测非电量的测量要求进行选择。
1.5某位移传感器，在输入量变化5mm时，输出电压变化为300mV，求其灵敏度。
解：其灵敏度333001060510UkX--∆⨯===∆⨯1.6某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S1=0.2mV/℃、S2=2.0V/mV、S3=5.0mm/V，求系统的总的灵敏度。
1.7某线性位移测量仪，当被测位移由4.5mm变到5.0mm时，位移测量仪的输出电压由3.5V减至2.5V，求该仪器的灵敏度。
感生电流和感应电动势
感生电流和感应电动势感生电流和感应电动势是电磁学中重要的概念。
它们描述了当磁场变化时在导体中产生的电流和电动势。
本文将详细介绍感生电流和感应电动势的定义、原理以及相关应用。
一、感生电流的定义和原理感生电流是指当导体处于磁场变化的环境中时，由于磁通量的变化导致在导体中产生的电流。
根据法拉第电磁感应定律，导体中感生电流的大小与磁通量的变化速率成正比。
当磁通量改变时，导体内部的自由电子被电磁感应力推动，从而形成感生电流。
在数学上，感生电流可以用以下公式表示：I = -dφ/dt其中，I表示感生电流的大小，φ表示磁通量，t表示时间，d/dt表示对时间的导数。
由此可见，感生电流的大小与磁通量变化的速率成反比。
二、感应电动势的定义和原理感应电动势是指当导体通过磁场变化时，在导体两端产生的电压。
根据法拉第电磁感应定律，导体中感应电动势的大小与磁通量的变化速率成正比。
当磁通量改变时，导体内部的自由电子被电磁感应力推动，从而在导体两端形成电压差。
在数学上，感应电动势可以用以下公式表示：ε = -dφ/dt其中，ε表示感应电动势的大小，φ表示磁通量，t表示时间，d/dt表示对时间的导数。
与感生电流类似，感应电动势的大小与磁通量变化的速率成反比。
三、感生电流和感应电动势的应用感生电流和感应电动势在实际生活和工业领域中具有广泛的应用。
以下是几个常见的应用场景：1. 变压器：变压器是利用感应电动势原理工作的电力设备。
通过将电流在主线圈中产生的磁场传导到次级线圈中，从而实现电压的升降。
2. 发电机：发电机也是利用感应电动势原理工作的装置。
通过转动磁场和线圈之间的相对运动，产生感应电动势，从而转换机械能为电能。
3. 感应加热：感应加热是利用感应电流的发热效应进行加热的技术。
通过在导体中通以高频电流，使导体内部产生感应电流，从而加热导体。
4. 感应传感器：感应传感器利用感应电流的变化来感知周围环境的物理量。
例如，磁感应传感器可以通过测量磁场变化来检测物体的位置和运动。
传感器原理与应用作业参考答案
《传感器原理与应用》作业参考答案作业一1.传感器有哪些组成部分？在检测过程中各起什么作用？答：传感器通常由敏感元件、传感元件及测量转换电路三部分组成。
各部分在检测过程中所起作用是：敏感元件是在传感器中直接感受被测量，并输出与被测量成一定联系的另一物理量的元件，如电阻式传感器中的弹性敏感元件可将力转换为位移。
传感元件是能将敏感元件的输出量转换为适于传输和测量的电参量的元件，如应变片可将应变转换为电阻量。
测量转换电路可将传感元件输出的电参量转换成易于处理的电量信号。
2.传感器有哪些分类方法？各有哪些传感器？答：按工作原理分有参量传感器、发电传感器、数字传感器和特殊传感器；按被测量性质分有机械量传感器、热工量传感器、成分量传感器、状态量传感器、探伤传感器等；按输出量形类分有模拟式、数字式和开关式；按传感器的结构分有直接式传感器、差分式传感器和补偿式传感器。
3.测量误差是如何分类的？答：按表示方法分有绝对误差和相对误差；按误差出现的规律分有系统误差、随机误差和粗大误差按误差来源分有工具误差和方法误差按被测量随时间变化的速度分有静态误差和动态误差按使用条件分有基本误差和附加误差按误差与被测量的关系分有定值误差和积累误差。
4.弹性敏感元件在传感器中起什么作用？答：弹性敏感元件在传感器技术中占有很重要的地位，是检测系统的基本元件，它能直接感受被测物理量〔如力、位移、速度、压力等〕的变化，进而将其转化为本身的应变或位移，然后再由各种不同形式的传感元件将这些量变换成电量。
5.弹性敏感元件有哪几种基本形式？各有什么用途和特点？答：弹性敏感元件形式上基本分成两大类，即将力变换成应变或位移的变换力的弹性敏感元件和将压力变换成应变或位移的变换压力的弹性敏感元件。
变换力的弹性敏感元件通常有等截面轴、环状弹性敏感元件、悬臂梁和扭转轴等。
实心等截面轴在力的作用下其位移很小，因此常用它的应变作为输出量。
它的主要优点是结构简单、加工方便、测量范围宽、可承受极大的载荷、缺点是灵敏度低。

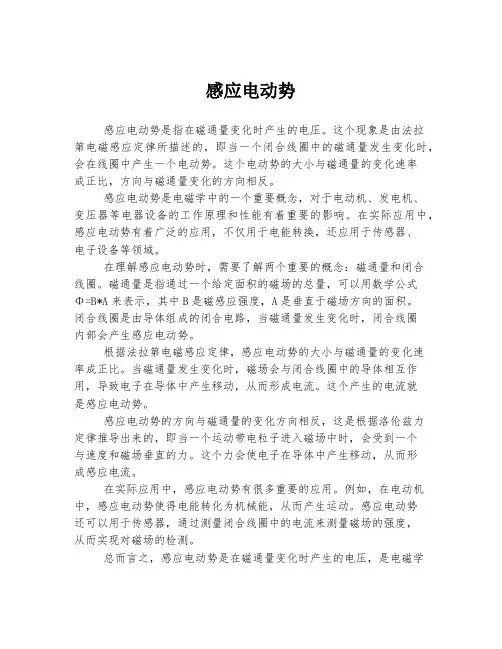

感应电动势
感应电动势感应电动势是指在磁通量变化时产生的电压。
这个现象是由法拉第电磁感应定律所描述的，即当一个闭合线圈中的磁通量发生变化时，会在线圈中产生一个电动势。
这个电动势的大小与磁通量的变化速率成正比，方向与磁通量变化的方向相反。
感应电动势是电磁学中的一个重要概念，对于电动机、发电机、变压器等电器设备的工作原理和性能有着重要的影响。
在实际应用中，感应电动势有着广泛的应用，不仅用于电能转换，还应用于传感器、电子设备等领域。
在理解感应电动势时，需要了解两个重要的概念：磁通量和闭合线圈。
磁通量是指通过一个给定面积的磁场的总量，可以用数学公式Φ=B*A来表示，其中B是磁感应强度，A是垂直于磁场方向的面积。
闭合线圈是由导体组成的闭合电路，当磁通量发生变化时，闭合线圈内部会产生感应电动势。
根据法拉第电磁感应定律，感应电动势的大小与磁通量的变化速率成正比。
当磁通量发生变化时，磁场会与闭合线圈中的导体相互作用，导致电子在导体中产生移动，从而形成电流。
这个产生的电流就是感应电动势。
感应电动势的方向与磁通量的变化方向相反，这是根据洛伦兹力定律推导出来的，即当一个运动带电粒子进入磁场中时，会受到一个与速度和磁场垂直的力。
这个力会使电子在导体中产生移动，从而形成感应电流。
在实际应用中，感应电动势有很多重要的应用。
例如，在电动机中，感应电动势使得电能转化为机械能，从而产生运动。
感应电动势还可以用于传感器，通过测量闭合线圈中的电流来测量磁场的强度，从而实现对磁场的检测。
总而言之，感应电动势是在磁通量变化时产生的电压，是电磁学中的一个重要概念。
它在电动机、发电机、传感器等众多电器设备中发挥着重要的作用。
对于理解电磁学的基本原理和应用具有重要意义。
电感式传感器的原理和应用
电感式传感器的原理和应用1. 电感式传感器的基本原理电感式传感器是一种利用电感变化来检测和测量物理量的传感器。
其基本原理是根据电感元件的特性，利用被测量物理量引起的电感值的变化来实现测量。
1.1 电感的定义电感是指电流在变化时所产生的电动势和电流的比值。
电感式传感器利用电感的变化来实现测量。
1.2 电感式传感器的工作原理电感式传感器一般由电感元件和测量电路组成。
当被测量物理量引起电感元件的感应电流时，感应电流的变化会导致电感元件的电感值发生变化。
测量电路通过测量电感值的变化来实现对被测量物理量的检测和测量。
2. 电感式传感器的应用领域电感式传感器在很多领域有着广泛的应用，以下是一些常见的应用领域。
2.1 汽车行业•发动机转速测量：利用电感式传感器测量发动机中的转子速度，帮助车辆控制系统实现精确控制。
•车速测量：通过测量车辆车轮旋转的电感变化来计算车辆的速度。
2.2 工业自动化•位置测量：利用电感式传感器测量物体的位置，可广泛应用于机械设备的控制和检测系统。
•压力测量：通过测量受压物体的形变引起的电感变化来实现压力的测量。
2.3 环境监测•温度测量：电感式传感器可由温度引起的电感变化来实现温度的测量，可以应用于温度传感器的制造。
•液位测量：利用电感式传感器测量液体的电感值变化来实现液位的测量。
2.4 医疗领域•心率监测：利用电感式传感器测量心脏的电感变化，可以实现对心率的监测。
•血氧测量：通过测量血液的电感变化来实现血氧的测量。
3. 电感式传感器的优势和不足3.1 优势•精确度高：电感式传感器具有较高的测量精度，能够满足很多精密测量的需求。
•响应快：电感变化可以快速地传递给测量电路，使得电感式传感器的响应速度比较快。
3.2 不足•非线性特性：电感式传感器的响应特性较为复杂，不同的物理量对电感的影响不尽相同。
•受环境影响较大：电感式传感器易受周围磁场、电磁干扰等环境因素的影响，需要进行屏蔽和抗干扰措施。
电感式传感器基本原理
电感式传感器基本原理一、引言电感式传感器是一种基于电磁感应原理的传感器，可用于测量物理量如位移、压力、力等。
本文将介绍电感式传感器的基本原理。
二、电磁感应原理电磁感应是指当导体中存在相对运动的磁场时，会在导体中产生电动势。
这个现象是由英国物理学家迈克尔·法拉第在1831年首次发现的。
三、电感电感是指导体中存在变化的磁场时，在导体内部产生的自感现象。
它可以用下面的公式来表示：L = NΦ / I其中，L表示电感，N表示线圈匝数，Φ表示穿过线圈的磁通量，I表示通过线圈的电流。
四、电感式传感器基本结构一个典型的电感式传感器由一个可动铁芯和一个固定线圈组成。
当铁芯移动时，它会改变线圈中穿过它的磁通量，从而改变线圈中的自感。
这个变化可以通过测量线圈中产生的电压来确定铁芯位置或者其他物理量。
五、应用实例：位移传感器一个常见的应用实例就是位移传感器。
在这种情况下，传感器的可动铁芯与被测物体相连。
当被测物体移动时，铁芯也会移动，从而改变线圈中的自感。
这个变化可以通过测量线圈中产生的电压来确定被测物体的位置。
六、优缺点电感式传感器具有以下优点：1. 灵敏度高；2. 响应速度快；3. 可以在宽范围内工作。
但是它也有一些缺点：1. 由于需要一个可动部分，所以它比其他类型的传感器更容易损坏；2. 它对外部磁场比较敏感，可能会受到干扰。
七、总结本文介绍了电磁感应原理、电感、电感式传感器基本结构以及应用实例和优缺点。
通过了解这些知识，我们可以更好地理解和使用电感式传感器。
常见磁传感器及原理和应用
基本补偿电路 霍尔元件的不等位电势补偿电路有很多形式。 图a是在造成电桥不平衡的电阻值较大的一个桥臂上并联RP，通过调节 RP 使电桥达到平衡状态，称为不对称补偿电路 图b相当于在两个电桥臂上并联调用电阻，称为对称补偿电路。
（a） 不对称补偿 （b） 对称电路
霍尔器件要点： 1、额定激励电流：霍尔元件温升10度时所施加的电流为额定激励电流IH； 2、零位电势：在额定控制电流下，无外加磁场时，霍尔器件电极之间的存在电势，或称为零位电位，主要原因霍尔电极的位置不在同一个等位面上，以及制作过程中引入应力， 3、温度特性：霍尔器件的电阻率和载流子的迁移率都是温度的函数。AlGaAs/InGaAs/GaAs和InAlAs/InGaAs/GaAs异质结构，灵敏度高温度系数低零位电势和温度变化一般通过电阻补偿方法解决
霍尔效应 霍尔效应最早是霍尔（Edvin Hall）于1879年发现的，但直到20世纪50年代，随着微电子技术的发展，霍尔效应才被重视和使用，并开发出多种霍尔效应器件。
洛仑兹力FM ：
霍尔电场EH ：
注：对无限长霍尔元件
对于实际有限长霍尔元件，需增加一个形状效应系数
基本概念
磁学量的单位
CGSE，又称静电单位制（electrostatic units）简称ESU 基本量为长度、质量和时间。基本单位为cm、g和s。 通过库仑定律，并令k＝1确定电荷单位，库仑。电场强度E、极化强度P和电位移D量纲都相同。 安培环路定律和法拉第电磁感应定律分别确定磁感应强度B和磁场强度H，量纲不同，真空中也不相等，真空磁导率μ0=1/c2。 CGSM，又称电磁单位制（electromagnetic units）简称EMU ，CGSM 制的基本量和基本单位与CGSM制的一样，但是确定电磁量单位的物理公式不同。它是通过安培-毕奥-萨伐尔定律 并令K=1确定电流单位， D和E具有不同的量纲，真空介电常数ε0=1/c2。 但B和H的单位相同，但通常B的单位称为高斯，H的单位称为奥斯特。磁导率μ是无量纲的。
《传感器与检测技术》读书笔记思维导图
《传感器与检测技术》
思维导图PPT模板
本书关键字分析思维导图
技术
原理
光电
自动检测
式
应用
共性
传感器
习题
第章 部分
热电
题
电阻
温度
流量
基本概念
成分Leabharlann 测量01 第3版前言目录
02 第1章 绪论
03
第2章 电阻式传感器 原理与应用
05
第4章 光电式传感器 原理与应用
04
第3章 变电抗式传感 器原理与应用
02
9.2 MEMS 技术与微型 传感器
04
9.4 无线 传感器网络
06
9.6 软测 量技术
03
9.3 虚 拟 仪器
05
9.5 多传 感器数据融 合
附录A 常用铂铑 10⁃铂热电偶（S型）
E...
思考题与习题
附录B 铂热电阻 （Pt100型）R
（t）...
参考文献
谢谢观看
06
第5章 电动势式传感 器原理与应用
目录
07 第6章 温度检测
08 第7章 流量检测
09 第8章 成分检测
010
第9章 自动检测的共 性技术及新发展
011 参考文献
本书包括自动检测技术的基础知识、传感器原理与应用、过程检测仪表和自动检测中的共性技术及新进展四 个部分的内容。第一部分介绍传感器与检测技术的基本概念、测量误差与数据处理以及传感器的静动态特性和标 定方法。第二部分介绍电阻式传感器、变电抗式传感器、光电式传感器和电动势式传感器的工作原理与应用。第 三部分介绍温度检测、流量检测和成分检测。第四部分介绍误差修正技术、MEMS技术与微型传感器、虚拟仪器、 无线传感器网络、多传感器数据融合和软测量技术。
电感式传感器在智能家居中的应用研究
电感式传感器在智能家居中的应用研究智能家居是指通过物联网和智能技术实现居住环境的自动化、智能化管理的一种新型住宅形态。
其中，传感器是智能家居的重要组成部分，通过感知、监测环境和物体的信息，实现对家居设备的控制和管理。
电感式传感器作为其中一种重要的传感器类型，在智能家居中发挥着关键作用。
本文将对电感式传感器在智能家居中的应用进行研究。
一、电感式传感器的基本原理与特点电感式传感器是一种基于电感现象进行测量和检测的传感器。
其基本原理是利用电路中感应电动势的变化来实现对被测物理量的测量和监测。
电感式传感器的工作原理分为两种类型：接近式电感传感器和远程式电感传感器。
接近式电感传感器通过较小的感应距离来感知物体的存在和位置，远程式电感传感器则允许较大的感应距离和更强的穿透力。
电感式传感器具有许多优点，使其在智能家居中得到广泛应用。
首先，电感式传感器具有高精度和高灵敏度，能够对微小的物理量变化进行检测。
其次，电感式传感器具有良好的线性性能和稳定性，能够提供稳定可靠的测量数据。
此外，电感式传感器具有较高的抗干扰能力，能够抵抗外界电磁场的干扰。
最后，电感式传感器体积小、功耗低，可方便嵌入各种智能家居设备中。
二、电感式传感器在智能家居中的应用1. 安防监测智能家居的一个重要应用领域是安全监测和警报系统。
电感式传感器可以用于检测家居内外是否有人体存在，以实现智能家居的安防功能。
例如，将电感式传感器安装在门窗上，当门窗打开或关闭时，传感器可以感知到磁场的变化，进而触发报警系统，保障家庭成员的安全。
2. 智能照明控制电感式传感器在智能家居中还可用于照明控制。
传感器可以感知到人体的接近，并根据人体的位置和行动来控制灯光的亮度和开关。
当有人进入房间时，电感式传感器反应迅速，点亮灯光，提供良好的照明效果；当人体离开房间时，电感式传感器自动关闭灯光，以节约能源。
3. 温湿度控制电感式传感器还可用于智能家居的温湿度控制系统。
通过感知环境温湿度的变化，电感式传感器可以将这些数据传输给智能控制器，控制室内温湿度的调节。
声音传感器原理
声音传感器原理声音传感器是一种电子元件，用于检测和测量声音波的强度、频率和其他相关参数。
它可以将声音信号转化为电信号，使得计算机或其他设备能够对声音进行处理和分析。
声音传感器在许多应用中发挥着重要作用，例如语音识别、环境监测、安防系统等。
本文将介绍声音传感器的工作原理以及常见的类型和应用。
一、工作原理声音传感器的工作原理基于声音产生的压力波。
当声音波到达传感器时，它会导致一些物理量的变化，例如压力、位移或速度。
传感器将这些变化转化为相应的电信号，以供后续的分析和处理。
最常见的声音传感器是麦克风。
麦克风内部包含一个负责转换声音波为电信号的感应器元件。
当声音波到达麦克风时，它会引起感应器振动，从而产生电信号。
这个电信号经过放大和处理后，就可以得到与声音波相关的信息了。
二、常见类型1. 电容式声音传感器电容式声音传感器利用电容的变化来检测和测量声音波的强度。
当声音波到达传感器时，它会导致传感器内部的电容值发生变化。
这一变化被转换为电信号输出，并进行进一步的处理。
2. 电动势式声音传感器电动势式声音传感器基于声音波对电磁感应原理的影响。
它包含一个可以被声音波振动的电磁元件，当元件振动时，会在电路中引起电动势的变化。
这个变化被放大和处理，从而得到声音波相关的信息。
3. 压电式声音传感器压电式声音传感器利用压电效应来将声音波转化为电信号。
它包含一个压电晶体，当声音波到达时，晶体会振动并产生电荷变化。
这个变化被放大和处理后，就可以获得与声音波相关的信息了。
三、应用领域1. 语音识别声音传感器在语音识别系统中起着关键作用。
它能够将语音转化为数字形式，以便计算机或其他设备能够获取和处理语音信号。
语音识别被广泛应用于智能助手、语音控制和语音输入等领域。
2. 环境监测声音传感器可以用于监测环境中的声音强度和频率，以便进行环境质量评估。
例如，在工厂或办公室中使用声音传感器可以检测噪音水平，从而保护员工的听力健康。
此外，声音传感器还可以用于监测城市交通噪音、野生动物叫声等。
传感器复习重点(传感器原理及其应用)(精心整理)
传感器原理及其应用第一章传感器的一般特性1）信息技术包括计算机技术、通信技术和传感器技术，是现代信息产业的三大支柱。
2）传感器又称变换器、探测器或检测器，是获取信息的工具广义：传感器是一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。
狭义：能把外界非电信息转换成电信号输出的器件。
国家标准（GB7665-87）：定义：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置。
3）传感器的组成：敏感元件是直接感受被测量，并输出与被测量成确定关系的某一物理量的元件。
转换元件：将敏感元件输出的非电物理量转换成电路参数或电量。
基本转换电路：上述电路参数接入基本转换电路（简称转换电路），便可转换成电量输出。
4）传感器的静态性能指标（1）灵敏度定义: 传感器输出量的变化值与相应的被测量（输入量）的变化值之比,传感器输出曲线的斜率就是其灵敏度。
①纯线性传感器灵敏度为常数，与输入量大小无关；②非线性传感器灵敏度与x有关。
（2）线性度定义:传感器的输入-输出校准曲线与理论拟合直线之间的最大偏离与传感器满量程输出之比，称为传感器的“非线性误差”或“线性度”。
线性度又可分为：①绝对线性度：为传感器的实际平均输出特性曲线与理论直线的最大偏差。
②端基线性度：传感器实际平均输出特性曲线对端基直线的最大偏差。
端基直线定义：实际平均输出特性首、末两端点的连线。
③零基线性度：传感器实际平均输出特性曲线对零基直线的最大偏差。
④独立线性度：以最佳直线作为参考直线的线性度。
⑤最小二乘线性度：用最小二乘法求得校准数据的理论直线。
（3）迟滞定义：对某一输入量，传感器在正行程时的输出量不同于其在反行程时的输出量，这一现象称为迟滞。
即：传感器在正(输入量增大)反（输入量减小）行程中输出输入曲线不重合称为迟滞。
（4）重复性定义：在相同工作条件下，在一段短的时间间隔内，同一输入量值多次测量所得的输出之间相互偏离的程度。
电感式传感器及应用PPT课件
第11页/共74页
1．变气隙式（闭磁路式）自感传感器
• 由电感式
L
N 2S
同样可
知0
，
变
截
面
式
传
感
器
具
有
良
好
的
线
性
度
、
自
由
行程大、示值范围宽，但灵2敏度较低， 常用来测量较大位移量。
• 为扩大示值范围和减小非线性误差，可采用差动结构。
12
第12页/共74页
2．螺线管式（开磁路式）自感式传感器
引言
根据法拉第电磁定律，当穿过闭合电路的磁通量 发生变化时，就会产生感应电动势，这种现象称为电 磁感应。利用这种现象可以构成各种各样的传感器。
电感式传感器是利用线圈自感或互感的变化来实 现测量的一种装置.
1
第1页/共74页
电感式传感器
原理
被测非电量 电磁 自感系数L 测量 U、I、f 感应 互感系数M 电路
高频反射式电涡流传感器
52
第52页/共74页
（2）低频透射式
低频透射式电涡流传感器
53
第53页/共74页
• 1．电桥电路测 量 电 路
• 2．调幅式（AM）电路 • 3．调频（FM）式电路（100kHz～1MHz）
它可以测量1～100mm范围内的机械位移，并具有测 量精度高、灵敏度高、结构简单、性能可靠等优点。
32
第32页/共74页
基本工作原理
螺线管式差动变压器结构示意图 1— 一次绕组 2—二次绕组 3—衔铁 4—测杆
螺线管式差动变压器原理图
33
第33页/共74页
输出特性
零点残余电动势
磁电式传感器解析,磁电式传感器的原理结构及其应用
磁电式传感器解析，磁电式传感器的原理结构及其应用
磁电式传感器是利用电磁感应原理，将输入运动速度变换成感应电势输出的传感器。
它能把被测对象的机械能转换成易于测量的电信号，是一种无源传感器。
磁电式传感器有时也称作电动式或感应式传感器，它只适合进行动态测量。
由于它有较大的输出功率，故配用电路较简单；零位及性能稳定。
磁电式传感器的原理结构磁电式传感器有时也称作电动式或感应式传感器，它只适合进行动态测量。
由于它有较大的输出功率，故配用电路较简单；零位及性能稳定；
利用其逆转换效应可构成力（矩）发生器和电磁激振器等。
根据电磁感应定律，当W匝线圈在均恒磁场内运动时，设穿过线圈的磁通为，则线圈内的感应电势e与磁通变化率d/dt 有如下关系：
根据这一原理，可以设计成变磁通式和恒磁通式两种结构型式，构成测量线速度或角速度的磁电式传感器。
下图所示为分别用于旋转角速度及振动速度测量的变磁通式结构。
变磁通式结构
（a）旋转型（变磁））；（b）平移型（变气隙）
其中永久磁铁1（俗称磁钢）与线圈4均固定，动铁心3（衔铁）的运动使气隙5和磁路磁阻变化，引起磁通变化而在线圈中产生感应电势，因此又称变磁阻式结构。
变磁式结构
在恒磁通式结构中，工作气隙中的磁通恒定，感应电势是由于永久磁铁与线圈之间有相对运动线圈切割磁力线而产生。
这类结构有两种，如下图所示。
图中的磁路系统由圆柱形永久磁铁和极掌、圆筒形磁轭及空气隙组成。
气隙中的磁场均匀分布，测量线圈绕在筒形骨架上，经膜片弹簧悬挂于气隙磁场中。
当线圈与磁铁间有相对运动时，线圈中产生的感应电势e为。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
19
Zn f 60
第一节磁电式传感器
3、磁阻式磁电传感器
闭 磁 路 磁 阻 式 转 速 传 感 器
4 3 2 1 3 1 A 6 N S 7 A 5 6 5
(a )
(b )
采用在振动强的场合，有下限工作频率（50Hz ） 有上限工作频率可达到（100Hz ）
20
第一节磁电式传感器
3、磁阻式磁电传感器
本章教学:
一、教学要求：
了解磁电式传感器的种类与应用特点； 理解压电效应的机理； 了解常用压电材料的种类与特性 掌握压电式传感器的结构、等效电路、测量电路和应用 范围。
掌握霍尔传感器的原理、结构及应用。特性和转换电路；
理解电动势式传感器的设计思想和设计要点，从中领会 应用中应注意的问题；明确各种传感器的应用范围。
• • • • 磁电式传感器 霍尔传感器 压电式传感器 本章重点：霍尔传感器的原理与应用； 本章难点：霍尔传感器系统的构成、测量方法。
四、教学过程：
3
第一节磁电式传感器
电磁感应式传感器又称磁电式传感器， 是利用电 磁感应原理将被测量（如振动、位移、转速等）转换 成电信号的一种传感器。它不需要辅助电源， 就能 把被测对象的机械量转换成易于测量的电信号，是一 种有源传感器。 由于它输出功率大， 且电路简单， 性能稳定，输出阻抗小，具有一定的工作带宽 （10～1000 Hz），所以得到普遍应用。 但是只适合进行动态测量。
而电势的频率取决于磁通变化的频率。
结构：开磁路、闭磁路
16
第一节磁电式传感器
3、磁阻式磁电传感器
17
第一节磁电式传感器
3、磁阻式磁电传感器
开磁路 1－永久磁铁 3－感应线圈 2－软铁 4－齿轮
结构比较简单，但输出信号较小， 当被测轴振动较大时，传感器输出波形失真较大。
18
第一节磁电式传感器
3、磁阻式磁电传感器
闭磁路变磁通式传感器，它由装在转轴上的内齿轮和外齿轮、 永久磁铁和感应线圈组成，内外齿轮齿数相同。 当转轴连接到
被测转轴上时，外齿轮不动，内齿轮随被测轴而转动，内、外
齿轮的相对转动使气隙磁阻产生周期性变化，从而引起磁路中 磁通的变化，使线圈内产生周期性变化的感应电动势。 显然， 感应电势的频率与被测转速成正比。
9
第一节磁电式传感器
2、动圈式磁电传感器
工作原理
10
第一节磁电式传感器
2、动圈式磁电传感器
工作原理
11
第一节磁电式传感器
2、动圈式磁电传感器
工作原理
12
第一节磁电式传感器
2、动圈式磁电传感器
工作原理
如果在线圈运动部分的磁场强度B是均匀的， 则当线圈与磁场的相对速度为υ 时，线圈的感应电动势：
4
第一节磁电式传感器
1、磁电式传感器的工作原理
2、动圈式磁电传感器 3、磁阻式磁电传感器 4、磁电式传感器的动态特性
5
第一节磁电式传感器
1、工作原理
法拉第电磁感应定律：根据电磁感应定律，
感应电势为
当导体 在稳恒均匀磁场中，沿垂直磁场方向运动时，导体内产生的
d E N dt
如果线圈是N 匝，磁场强度是B，每匝线圈的平均长度la， 线圈相对磁场运动的速度为υ =dx/dt，角速度为 则整个线圈中所产生的电动势为：
14
第一节磁电式传感器
2、动圈式磁电传感器
结构
图5.1.2 磁电式振动传感器的结构原理图 1-弹簧片 2-永久磁铁 3-阻尼器 4-引线 5-芯杆 6-外壳 7-线圈 8-弹簧片
15
第一节磁电式传感器
3、磁阻式磁电传感器
线圈和磁铁部分都是静止的，与被测物连接而运动的部分 是用导磁材料制成的，在运动中，它们改变磁路的磁阻， 因而改变贯穿线圈的磁通量，在线圈中产生感应电动势。 用来测量转速，线圈中产生感应电动势的频率作为输出，
E NBla v
6
E NBSw
S为每匝线圈的平均截面积
第一节磁电式传感器
1、工作原理
不同类型的磁电式传感器
7
第一节磁电式传感器
2、动圈式磁电传感器
弹簧片 壳体 N 永磁体 S极 线圈 永磁体 永磁体 N极 S 线圈
工作原理
v
弹簧 壳体
（a）动圈式
（b）动铁式
8
第一节磁电式传感器
2、动圈式磁电传感器
工作ห้องสมุดไป่ตู้理
磁路系统产生恒定的直流磁场，磁路中的工作气隙固定不变，因而气隙 中磁通也是恒定不变的。 其运动部件可以是线圈（动圈式），也可以是磁铁
（动铁式），动圈式（图（a））和动铁式（图 (b)）的工作原理是完全相同
的。 当壳体随被测振动体一起振动时，由于弹簧较软，运动部件质量相对较 大， 当振动频率足够高（远大于传感器固有频率）时，运动部件惯性很大， 来不及随振动体一起振动， 近乎静止不动，振动能量几乎全被弹簧吸收，永 久磁铁与线圈之间的相对运动速度接近于振动体振动速度，磁铁与线圈的相 对运动切割磁力线， 从而产生感应电势。
1
介绍磁电式传感器、霍尔传感器和压电式传感器的 原理与应用。这几种传感器是将被测量转换为电动势的 装置。磁电式传感器应用磁感应原理工作，常用来测量
振动与转速；霍尔元件的工作原理是霍尔效应，多用于
测量位移和压力；压电式传感器的工作原理是压电效应 ，常用来测量振动、加速度等动态物理量。
2
本章教学:
二、教学时间安排：8学时 三、主要内容：
E NBla sin
当α ＝90°，线圈的感应电动势为：
E NBla
当N、B和la恒定不变时，E与υ =dx/dt成正比， 根据感应电动势E的大小就可以知道被测速度的大小。
13
第一节磁电式传感器
2、动圈式磁电传感器
磁电式传感器构成： 1、磁路系统：由它产生恒定直流磁场。为了减小传感器的体 积，一般都采用永久磁铁； 2、线圈：由它运动切割磁力线产生感应电动势。 作为一个完整的磁电式传感器，除了磁路系统和线圈外，还 有一些其它元件，如壳体、支承、阻尼器、接线装置等。 结构
开磁路变磁通式：线圈、磁铁静止不动， 测量齿轮安装在 被测旋转体上，随被测体一起转动。每转动一个齿， 齿的凹凸 引起磁路磁阻变化一次，磁通也就变化一次， 线圈中产生感应 电势，其变化频率等于被测转速与测量齿轮上齿数的乘积。这 种传感器结构简单，但输出信号较小，且因高速轴上加装齿轮
较危险而不宜测量高转速的场合。
21
第一节磁电式传感器
4、磁电感应式传感器基本特性
当测量电路接入磁电传感器电路时，磁电传感器的输出电流Io为
