综合保护调试步骤及方法
综合保护调试步骤及方法（一）MLPR-12C型线路综合保护装置调试序号调试项目调试方法及要求1、速断保护校验①、只投速断保护，其它保护退出②、按图1接好线，由电流端子通入电流，测量动作值以及动作时间，动作接点和信号接点应正确，保护显示正确。
2、过流保护校验①、只投过流保护，其它保护退出②、按图1接好线，由电流端子通入电流，测量动作值以及动作时间，动作接点和信号接点应正确，保护显示正确。
3、零序过流保护校验①、投入零序电流保护。
②、按图2接好线，由零序电流端子通入零序电流，测量零序过流动作值及动作时间。
并测量相应出口接点和信号应接点正确,保护显示正确。
4、重合闸及后加速保护校验①、投入重合闸及后加速，并按图3接好线。
②、保护启动方式校验：整定d06=0、d11=2A、d14=0s、d17=2s、d18=0s，在电流端子加入一小电流（大于无流定值），等待约15s，充电灯亮后加入故障电流（大于2A）使速断保护动作后退掉故障电流，等待约2s后，重合闸动作，重合闸出口端子15、16闭合后断开，测量脉冲宽度，与此同时，再加上故障电流模拟断路器重合，后加]速动作。
③、接点不对应启动方式：整定d06=1，断路器状态处于合位，同时在电流端子加入一小电流（大于无流定值），等待约15s 后，充电灯亮，然后在退掉小电流的同时去掉开关量，等2s后重合闸应动作。
④、手动跳闸闭锁重合闸校验：方法同③，但在模拟断路器跳闸的同时，接入手动跳闸开关量，重合闸应不动作。
⑤、手动合闸启动后加速跳闸校验：将保护出口延时整定为一个较大值，手动合闸后迅速加入故障电流，此时，后加速应按后加速延时跳闸动作。
（二）、MTPR-12C型变压器保护装置调试序号调试项目调试方法及要求1、过流保护校验①、只投过流保护，其它保护退出，②、按图4接好线，由电流端子通入电流，测量过流保护动作值及动作时间。
动作接点和信号接点应正确，保护显示应正确。
2、速断保护校验①、只投速断保护，其它保护退出②、按图4接好线，由电流端子通入电流，测量速断保护动作值及动作时间。
ABB断路器参数调试讲义教学提纲
A B B断路器参数调试讲义ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;过流调过载调MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。
ABB电动门检修手册
ABB电动门调试步骤1．菜单结构和参数设定ONTRAC产品采用多层树状菜单，操作简单，维护方便。
第一级菜单中除“P0”外，均含有第二级子菜单。
图1工作状态接通三相电后，拨动拨盘可切换“REMOTE”、“O/S”和“LOCAL”工作状态。
执行器处于“REMOTE”状态时，接受远程控制或者现场总线信号进行动作，此时本地操作可观察各状态运行参数，但无法修改参数，也无法通过本地操作驱动执行器。
执行器处于“O/S”状态时，不接受任何驱动信号，但可通过本地操作观察各运行参数，此为出厂预设状态。
执行器处于“LOCAL”状态时，可进行本地操作驱动执行器，并可进行产品运行参数修改。
图2在初始状态（显示“LOCAL”、“REMOTE”或者“O/S”）时，长按“MODE”按钮即可进入第一级菜单。
在显示第一级菜单时短按“MODE”按钮即可退出菜单。
在显示第一级菜单时，可通过“↑”和“↓”按钮进行本级菜单间的切换。
在菜单显示“P0 LANGUAGE”时，长按“MODE”按钮，即可进入语言设定，此时可见菜单显示“P0 ENGLISH”并闪烁，通过“↑”和“↓”按钮可切换至德文菜单，出厂预设为英文。
在第一级菜单显示“P1”～“P6”时，长按“MODE”按钮即可进入相应的第二级菜单。
在本级菜单间可通过“↑”和“↓”按钮进行切换。
短按“MODE”按钮即可退至上一级菜单。
设定值并保存在显示第二级菜单时，长按“MODE”按钮即可进入设定级。
以显示第二级菜单“P1.1 TORQUE—O”时为例，长按“MODE”时可进入开向停机力矩设定，菜单显示当前百份比力矩值和“TORQUE-O”，且数字闪烁，此时用“↑”和“↓”按钮可以调整开向力矩值。
达到调整值后，短按“MODE”按钮，如力矩值未变化，则直接退回到第二级菜单“P1.1 TORQUE_O”，如力矩值变化，则显示调整后的力矩值（此数字稳定）和“SAVE”（此字符闪烁）。
此时按“↑”和“↓”按钮可将“SAVE”切换至“CANCEL”，在“SAVE”状态短按“MODE”按钮，两秒钟后“SAVE”停止闪烁，自动退回至第二级菜单“P1.1 TORQUE_O”，并保存当前调整值，如在“CANCEL”状态短按“MODE”按钮可退回至第二级菜单“P1.1 TORQUE_O”，并不保存当前调整值。
ABB调试步骤
ABB 位置发送器TZID-C调试步骤：1、打开位置发送器气源门。
2、向位置发送器提供4—20MA输入信号（端子为+11，-12）。
3、检查：（1）按下并保持MODE（2）另外短暂按下↑或↓，直到出现MODE 1.3。
（在传感器范围内手动调整）（3）释放MODE（4）按下↑或↓，使执行器开关至其机械限位，并记录下此时数值。
角行程执行机构显示旋转角度。
建议限位位置：直行程执行机构＞－28°并＜+28°；角行程执行机构＞－57°并＜+57°。
最小角度为25°。
4、切换至组态模式：（1）同时按下并保持↑和↓（2）另外短暂按下ENTER（3）等待一会儿，直到3秒倒计时完成（4）释放↑和↓设备将自动返回到参数组P1.＿。
5、选择执行机构类型（参数P1.0）；用↑和↓选择角行程或直行程。
注意：该步必须在自动调整之前完成（即第6步）。
6、启动自动调整功能：（1）按下并保持MODE（2）另外短暂按下↑，直到P1.1显示出来（3）释放MODE（4）按下ENTER并一直按着直到倒计时结束（5）释放ENTER自动调整功能启动。
（6）如果显示COMPLETE，则表示“自动调整”成功，快速按下ENTER确认。
也有可能因为某种故障“自动调整”被自动取消，同时显示错误信息。
7、调整容许区域（tolerance band）（仅仅对于特殊用途的执行机构，比如特别小的执行机构）。
通常，并不需要调整。
8、如果需要，测试以下设置。
9、保存以下设置：（1）按下并保持MODE（2）另外，快速按下↑直到P1.4显示出来（3）释放MODE（4）用↑或↓选择NV＿SA VE（5）按下并保持ENTER直到倒计时完成，然后释放ENTER。
设置并保存在不宜丢失存储器中，并且位置发送器返回到操作状态。
先前的操作模式就被再次击活。
快速参考42/18-68 XA选择操作模式：MODE 1.0：自适应控制（1）按下并保持MODE（2）需要时，另外快速按下↑（3）将显示（4）释放MODE（5）将显示，自适应控制运行 MODE 1.1：固定控制（1） 按下并保持MODE（2） 需要时，另外快速按下↑（3） 将显示（4（5） 将显示，固定控制运行MODE 1.2：在行程范围内手动调整（1） 按下并保持MODE（2） 需要时，另外快速按下 ↑（3） 将显示 ‘（4） 释放MODE（5） 将显示（6） 按下↑或↓在行程范围内调整阀位 MODE 1.3：在传感器范围内手动调整（1） 按下并保持MODE（2） 要时，另外快速按下↑（3） 将显示（4（5） 将显示（6）按下↑或↓在传感器范围内调整阀位 POSITION POSITION。
ABB在线调试步骤

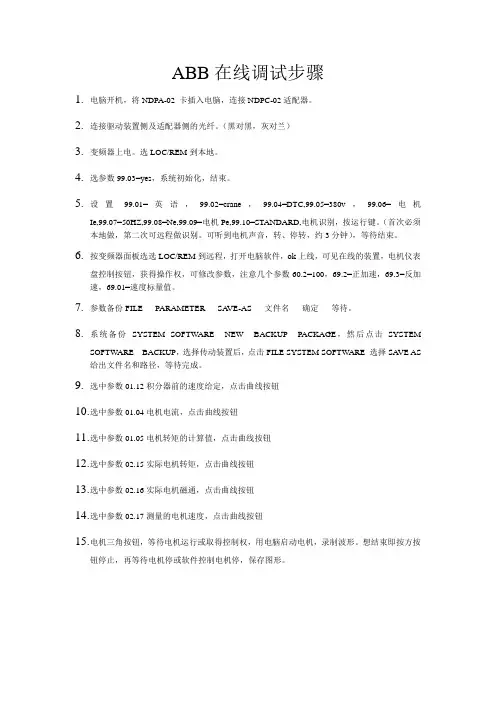

ABB在线调试步骤1.电脑开机，将NDPA-02 卡插入电脑，连接NDPC-02适配器。
2.连接驱动装置侧及适配器侧的光纤。
（黑对黑，灰对兰）3.变频器上电。
选LOC/REM到本地。
4.选参数99.03=yes，系统初始化，结束。
5.设置99.01=英语，99.02=crane，99.04=DTC,99.05=380v，99.06=电机Ie,99.07=50HZ,99.08=Ne,99.09=电机Pe,99.10=STANDARD,电机识别，按运行键。
（首次必须本地做，第二次可远程做识别。
可听到电机声音，转、停转，约3分钟），等待结束。
6.按变频器面板选选LOC/REM到远程，打开电脑软件，ok上线，可见在线的装置，电机仪表盘控制按钮，获得操作权，可修改参数，注意几个参数60.2=100，69.2=正加速，69.3=反加速，69.01=速度标量值。
7.参数备份FILE PARAMETER SA VE-AS 文件名确定等待。
8.系统备份SYSTEM SOFTWARE NEW BACKUP PACKAGE，然后点击SYSTEMSOFTWARE BACKUP，选择传动装置后，点击FILE SYSTEM SOFTWARE 选择SA VE AS 给出文件名和路径，等待完成。
9.选中参数01.12积分器前的速度给定，点击曲线按钮10.选中参数01.04电机电流，点击曲线按钮11.选中参数01.05电机转矩的计算值，点击曲线按钮12.选中参数02.15实际电机转矩，点击曲线按钮13.选中参数02.16实际电机磁通，点击曲线按钮14.选中参数02.17测量的电机速度，点击曲线按钮15.电机三角按钮，等待电机运行或取得控制权，用电脑启动电机，录制波形。
想结束即按方按钮停止，再等待电机停或软件控制电机停，保存图形。
ABB调试方法
ABB火检调试方法万玉朋一、初步检查1 接地检查：对接地线的截面积、接地排的连接等进行确认，每个放大器到接地排的应为星型连接不能串接。
2 保险管检查：送电前把连接放大器的保险管全部拉下防止线路问题烧坏所有的放大器单元。
3 设备检查：对稳压器、变压器以及电源冗余模块进行检查，单个切断电源观察供电是否正常。
4 每个探头上的接线是否正确，探头侧的电缆屏蔽线不能接在探头上，因为火检要求单端接地。
如果接在探头上了则需要剪断并包好防止接在探头上。
二、送电1 逐个合上保险管，使每个放大器单独的上电，每个单元上电后先观察是否正常显示三、测试1 拆下探头使用手电筒照探头内部，并在下面观察强度、频率是否有变化，有变化的正常。
逐个测试。
2 拆下探头的同时检查一下，探头内的黑色阻光垫片是否在，没有的应该加上。
四、线路检查1 模拟量检查：如1A+ 1A-串进去一个信号发生器的4-20mA的电流信号，从DCS上观察柱形图的变化，应该随着电流的增加柱形图高度也随之增加。
以此类推分别检查其他；每个放大器上是2个模拟量通道为1A+ 1A-，2A+ 2A-。
模拟量要提供24V的电压，接通道时要接DCS的提供24V的端子。
2 干接点检查：用万用表打到直流档，测试1DI GND两端，同时强制DCS上的端子为1，信号接通，测量值应为0，放开则测量值为22-23V之间。
如果没有接干接点则两端电压不为0，大小在22-23之间。
3 开关量检查：开关量包括chan1、chan2的输出和故障输出，分别测试，用短接线短接NO C两端，DCS上如有信号说明线路正常。
五、参数设置1 把485线连接好，选好通讯端口，通讯波特率为38400，打开软件，软件自动搜索各个放大器2 选择好要设置的放大器，如果没有接干接点则就两组数据F1A,F2A;如果接了干接点则为4组，F1A,F1B,F2A,F2B。
没接干接点的直接进行有火参数设置，设置的参数和接了干接点的F1B,F2B相同。
ABB断路器参数调试讲义全
ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下： MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档过流调节旋钮过载调节旋钮—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明EBZ318H 380 200 349.5 400A 9档3档三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P ,Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。
ABB断路器参数调试讲义解读
ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有 两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、 过载保护值，具体设置方法如下:_/ L过流调节 旋钮< ____ J、ABB 塑壳断路器过流、过载旋钮设置说明:1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ,从 MIN — MED — MAX 共有9个档位，档位对应值 如下:MIN （ 1）档一2000A; （2）档一2250A; （3）档一2500A; （4）档—2750A;MED (5)档一3000A; ( 6)档一3250A; (7)档一3500A;(8)MINMIN/ln400A过载调节 旋钮_______________）档一3750A;MAX (9)档一4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN (1)档一280A; (2)档一295A; (3)档一310A; (4)档—325A;MED (5)档一340A; (6)档一355A; ( 7)档一370A; (8)档一385A;MAX (9)档一400A;二、ABB断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流lu、额定电流le、额定电流整定值Ir的含义是什么？•框架电流lu:又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
*额定工作电流le：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
*额定电流整定值Ir:这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
ABB断路器参数调试讲义教案.doc
ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;过流调节旋钮过载调节旋钮MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。
ABB断路器参数调试讲义全
ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A; MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A ； MAX （9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A —400A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A; MED （5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A; MAX （9）档—400A;二、ABB 断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。
3.2、极限短路分断能力Icu、额定运行短路能力Ics、短时耐受电流Icw的含义是什么？•极限短路分断能力Icu断路器在承受此短路电流时必须可靠的分断短路故障，但不要求断路器未经过维修或更换零件的条件下能继续使用。
ABB操作步骤
ABB UN1000-7调试步骤1、操作门上开关，将开关打到自动状态及灭磁状态，然后让发电机转到额定转速。
2、将模块和电脑相连，打开软件，检查SETUP\System Data 里面的参数，检查机端电压、机端电流、PT变比、CT变比、发电机频率、额定励磁电流等参数是否与试验发电机参数吻合，Ie No Load 和Xq 两个参数不用修改，Kceiling参数在发电机升到额定之后再做修改。
3、确定参数没有问题后，起励，发电机电压自动升到额定，即100%，观察电压波形，如果电压稳定，计算Kceiling的大小（此时通过示波器观察PWM的大小，用100除以PWM的大小，得出的数值就是Kceiling，注意此时是在空载状态下，发电机电压稳在100%时作修改。
）然后将System Data 里面的Kceiling改过来就可以。
示波器在Monitor \Oscilloscope。
4、如果电压波形不是很好可以修改PID的大小（TUNE\AUTO），主要改变比例系数Kp，其他数值可以不做修改。
如果电压波形不好可以将Kp改小一些。
如果电压波形稳定但动态性能不好（比如突加突卸负载达不到要求），可以将此值改大一些（大体在8-35之内）。
Kp越大，A VR响应越快，Kp越小，A VR响应越慢。
其中参数无功调差Kq和电压下垂有关，如果不想电压下垂，将此值改为0。
但此值须是负的，如想要电压下垂2.5%，则修改成-2.5%。
注意：发电机单机运行，调差系数Kq为零。
在发电机试验运行时，把Kq设为零，防止发电机带载时机端电压下垂。
但发电机做完试验后，把Kq改为出厂时的要求值。
5、如果带载的话，需要把发电机出口断路器常开触点闭合，只有发电机断路器常开触点闭合信号进到A VR之后，A VR才会对发电机机端电流、有功、无功进行计算。
方法为：打开软件里面Setup\Didital I/OS,将DI6 (Gen CB Closed States) 后面的Normal 点一下到Inverted（表示发电机出口断路器常开触点信号已经进入A VR），带载。
ABB闸控系统教程
闸控系统液压制动原理
§ 常用术语
§ 工作制动 提升机或提升绞车在正常运转过程中，停车时的定车制动。
§ 安全制动 提升机或提升绞车在正常运转过程中，当安全回路跳闸时，为避免出现安全事故
时迅速停车的制动。 § 恒减速制动
安全制动时，通过闭环控制系统达到在不同载荷、不同提升工况、不同速度下同 一制动过程中保持制动减速度恒定不变的制动方式。 § 恒力矩制动（二级制动）
© ABB Group April 9, 2012 | Slide 22
ABB 矿山提升机闸控系统概述硬件构成 闸控系统支架部分器件
排气孔位置
漏油指示
锁定球阀
闸间隙传感器
© ABB Group April 9, 2012 | Slide 23
闸间隙调整专用 扳手
制动单元
ABB 矿山提升机闸控系统概述硬件构成 闸间隙调整
§ V 16,电磁双值溢流阀
§ V 27, 截止阀（仅用于调试） § V 9, 流量控制阀 § V 18, 截止阀（仅用于调试）
§ V 142, 溢流阀（带铅封）
© ABB Group April 9, 2012 | Slide 19
§ V 32, 电磁方向阀
ABB气动调节门调试步骤
ABB气动调节门调试步骤
1、接上气源，压力在0.4至0.6间.
2、输入4到20MA信号
3、检查安装位置
(1)按下并保持MODE键,利用上升和下降箭头直到出现1.3模式,
松开MODE键,再按上升或下降箭头,使机械限位停止.检查全
开和全关,看数值是否在28---负28之间.
4、进入参数调整
同时按住上升和下降箭头,并保持.完后再按确认键,直到从3到0完成后,松开上升和下降键,装置自动进入P1组参数。
5、选择执行器种类，用上升和下降键选择角行程还是直行程我厂
的门应选择LINEAR。
6、启动自动调整功能
（1）按下并保持MODE键，按住上升键，直到P1.1显示出来,松开MODE键.
（2）按确认键并保持住直到倒计时开始,松开确认键,若显示CONPLTB,表示已经完成自动调整.
7、误差调整调整
8、按住MODRR键，通过上升和下降键，出现P1.4,松开MODE 键,通过上上升或下降箭头选择NV---SA VE,保存,按下保持确认键,直到一直降到0,并松开此键.。
ABB开关柜的操作步骤
ABB Unigear ZS1开关柜倒闸操作顺序及注意事项
由停电检修→送电:
关紧电缆室后门→关紧电缆室前门→分接地刀(地刀有闭锁电磁铁,注意打上直流空开)→将断路器摇到工作位置→合闸。
停电:
分闸→将断路器摇到试验位置。
停电检修:
分闸→将断路器摇到试验位置→合接地刀→打开电缆室前后门
断路器摇不进工作位置的几种原因:
1、断路器在合闸状态
2、航空插头没有插或直流电源没有送
3、接地刀没有分开
4、母联柜等还要注意其与隔离柜之间的电气闭锁。
5、故障。
如断路器室活门没有打开、底盘异常等。
摇断路器到工作位置前先要确认以上前四种情况。
断路器不能合闸的几种原因:
1、弹簧未储能
2、航空插没有插
3、手车没有摇到位
4、合闸闭锁电磁铁未动作,闭锁未解除
5、未送控制电源
6、断路器线圈或机械故障
接地刀不能进行分操作的几种原因:
1、前、后门没有关紧。
2、没有上直流电源
3、故障
必须注意:分接地刀前一定要确认开关柜的电缆室前后门已关紧;要关紧电
缆室的前后门必须先合上接地刀。
将地刀操作把手的手柄置于与地面垂直的
方向再拔出,以免操作孔变形。
每进行完一个操作(每分一次接地刀或合一次接地刀)之后,都将操作手柄拔出,将可以避免因疏忽未解除机械或电气闭锁进行野蛮操作而导致的一些损坏。
ABB断路器参数调试讲义全
ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下： MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档过流调节旋钮过载调节旋钮—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明EBZ318H 380 200 349.5 400A 9档3档三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。
指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。
•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。
它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。
有时被标识为In。
•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。
•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P ,Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A B B新编综保合闸闭锁
调试步骤
集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]
521综保合闸闭锁调试步骤
一、安装软件
1.安装cap501
2.增加user
二、创建新设备
1. 新建设备（点选图标中第二个）
2. 选择Protection&Control
3. 所列出条目中选Rex52x-Rex521(第五个)
4. 点击ok
5. 命名（例如521即可）
6. 点击ok
三、设置连接参数
1. 点选图标中第四个
2. 点击Attributes…（右侧第三个）
3. 在Rex52x Config栏中找到Hardware library选择Rex521 HIGH
4. Standard configuration library中选择H51（根据综保下部选择对应参数Hxx）
5. 其他为默认选项
6. 点击ok
7. 在conmmunication栏目中的protocol中选择SPA
8. SPA address中必须填入与综保前置端口中SPA地址相同（一般为1）
9. 点击ok
注：如conmmunication栏目中无参数选择，则需要新建，点击protocol右侧System configuration，点击Add新建连接，
Iput port number填写1，protocol中选SPA，其他默认，点击ok完成。
四、配置综保参数
1.双击右侧栏目中Relay Setting Tool（第一个）
2.View中勾选第一个点击图标中第五个（选择all即为上传所
有数据，也可单独上传当前页面），从综保上传参数（等待
上传时间较长）
3.View中勾选第二个点击图标中第五个，从综保上传参数
4.上传完成后如需保存原始数据可点击图标中第二个，选择想
保存目录，保存
5.可在此页面更改定值等参数
6.关闭此页面
7.双击右侧栏目中Graphical I/O Setting Tool（第二个）
8.关联保护动作跳闸闭锁合闸回路，需点击Output matrix在
矩阵中设置，SO1与SO2点位中有常闭点所以只能用这两个。
以设置SO1为例，有以下原则：
（1）竖列中只能使用Trip 1—5
（2）横行中使用SO1这一列
（3）不同组中同列不能重复点选，如后边有点必须点掉
（4）实心圆圈代表脉冲信号，带十字圆圈代表保持信号（闭锁）
（5）综保使用了哪些保护就在SO1中关联这些保护
（6）注意在SO1组中选择带十字圆圈主出口跳闸也会同时变为保持信号（闭锁）
（7）完成后点击第四个图标下载到综保中（如只改变合闸闭锁可选择下载当前页）
注：Relay Setting Tool为全部配置，在此界面进行上传、下载、备份
闭锁后复位：在装置上同时按住C和E键5秒可解除闭锁，再按住C键可复归指示灯
615综保合闸闭锁调试步骤
一、创建新设备
1. 点击文件，点击新建项目，命名后点击创建
2. 在新建好的设备上点击右键，选择新建，选择常规，选择变电站
3. 在变电站上点击右键，选择新建，选择常规，选择电压等级
4. 在电压等级上点击右键，选择新建，选择常规，选择间隔
5. 在间隔上点击右键，选择新建，选择电动机保护装置
（rem615选电机，ref615选馈线），选择rem615
6. 选择离线配置，点击下一步，直至输入订货号界面，输入定货号，点击创建后点击下一步，点击完成。
二、配置综保参数
1. 右键点击rem615，选择设置装置的技术键，选择第一个选项后确定。
2. 右键点击rem615，选择读取装置
3. 右键点击rem615，选择应用配置，找到空白页，点击右键选择插入功能模块，选择Protection栏目下，点击TRPPTPC2，点击分配，完成后关闭当前页选择保存。
4. 右键点击rem615，选择信号矩阵
5. 点击下标的功能，找到TRPPTPC2:2，将TRPPTPC1:1中点选的选项在TRPPTPC2:2中也双击点选，同时找到低电压保护PHPTUV1:1在TRPPTPC2:2中双击点选
6. 点击下标的开关量输出，找到X100中的SO1（想使用哪对点就找哪对，参照说明书点位表），下拉找到TRPPTPC2:2，在跳闸上双击点选
7. 打开rem615前加好，找到装置配置点加号，找到配置点加号，找到跳闸逻辑点加号，
找到TRPPTPC2:2，点击右键，选择定值整定，在跳闸输出模式中选择锁存。
8. 关闭改页面后保存
9. 如需备份右键点击rem615，选择导出，选择想保存目录后点击保存
10. 右键点击rem615，选择写入装置
闭锁后复位：按装置上的清除键，找到Master Trip（2）选择清除/复归，以解除闭锁，再找到指示与LED，告警LED同样选择清除/复归，以复归指示灯。
