体积配箍率(ρv)指箍筋体积与相应的混凝土构件体积的比率。

定义：
计算公式为：
方格网式配筋：
ρv=(n×A×l+n×A×l)/(A×s)。

螺旋式配筋：
ρv=(4×A)/(d×s)。

式中，l和l为混凝土核心面积内的长度，即需减去保护层厚度；计算复合箍的体积配筋率时，不必扣除重叠部分的箍筋体积。

在计算复合螺旋箍的体积配筋率时，其中非螺旋箍筋体积应乘以系数0.8。

柱箍筋加密区最小配筋率计算公式为：ρ=λ×f/f；λ为最小配箍特征值，fc为混凝土轴心抗压强度设计值，f为箍筋及拉筋抗拉强度设计值。

其中，f≥16.7N/mm（《混凝土结构设计规范》、《建筑抗震设计规范》和《高层建筑混凝土结构技术规程》均有此规定），f不受360N/mm的限制。

最小体积配箍率计算公式

最小体积配箍率计算公式

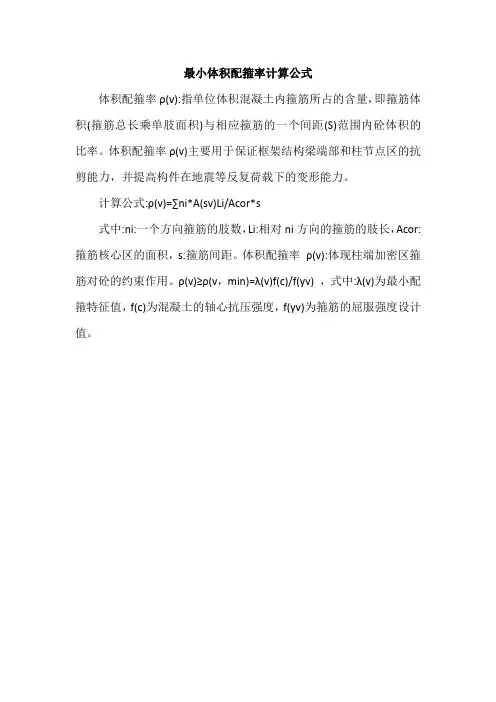

体积配箍率ρ(v):指单位体积混凝土内箍筋所占的含量，即箍筋体积(箍筋总长乘单肢面积)与相应箍筋的一个间距(S)范围内砼体积的比率。

体积配箍率ρ(v)主要用于保证框架结构梁端部和柱节点区的抗剪能力，并提高构件在地震等反复荷载下的变形能力。

计算公式:ρ(v)=∑ni*A(sv)Li/Acor*s
式中:ni:一个方向箍筋的肢数，Li:相对ni方向的箍筋的肢长，Acor:箍筋核心区的面积，s:箍筋间距。

体积配箍率ρ(v):体现柱端加密区箍筋对砼的约束作用。

ρ(v)≥ρ(v，min)=λ(v)f(c)/f(yv) ，式中:λ(v)为最小配箍特征值，f(c)为混凝土的轴心抗压强度，f(yv)为箍筋的屈服强度设计值。

核心区配箍箍筋体积配箍率计算

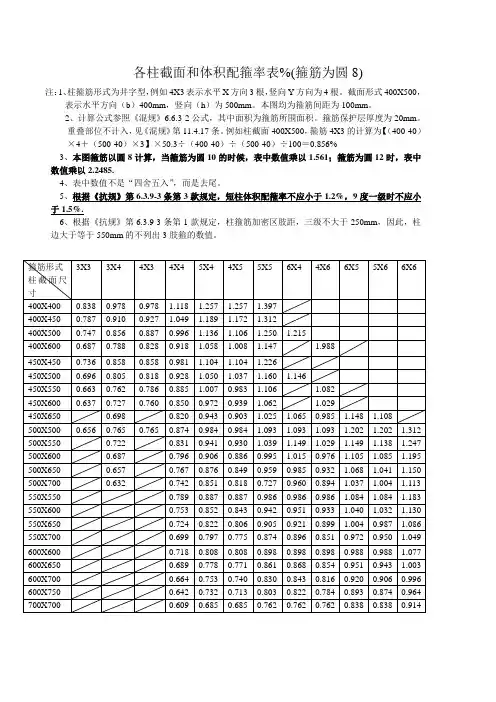

各柱截面和体积配箍率表%(箍筋为圆8)
注：1、柱箍筋形式为井字型，例如4X3表示水平X方向3根，竖向Y方向为4根。

截面形式400X500，表示水平方向（b）400mm，竖向（h）为500mm。

本图均为箍筋间距为100mm。

2、计算公式参照《混规》6.6.3-2公式，其中面积为箍筋所围面积。

箍筋保护层厚度为20mm。

重叠部位不计入，见《混规》第11.4.17条。

例如柱截面400X500，箍筋4X3的计算为【（400-40）×4＋（500-40）×3】×50.3÷（400-40）÷（500-40）÷100＝0.856%
3、本图箍筋以圆8计算，当箍筋为圆10的时候，表中数值乘以1.561；箍筋为圆12时，表中数值乘以2.2485.
4、表中数值不是“四舍五入”，而是去尾。

5、根据《抗规》第6.3.9-3条第3款规定，短柱体积配箍率不应小于1.2%，9度一级时不应小于1.5%.
6、根据《抗规》第6.3.9-3条第1款规定，柱箍筋加密区肢距，三级不大于250mm，因此，柱边大于等于550mm的不列出3肢箍的数值。

800800mm柱加密区箍筋及体积配箍率

800*800mm柱加密区箍筋及体积配箍率执行规范:《混凝土结构设计规范》(GB 50010-2010), 本文简称《混凝土规范》《建筑抗震设计规范》(GB 50011-2010), 本文简称《抗震规范》《高层建筑混凝土结构技术规程》(JGJ 3-2010), 本文简称《高层规程》钢筋：d - HPB300; D - HRB335; E - HRB400; F - RRB400; G - HRB500; P - HRBF335; Q - HRBF400; R - HRBF500-----------------------------------------------------------------------1 计算条件2 计算过程2.1 最小配箍特征值λv轴压比N/(f c A)=0.50,查《混凝土规范》表11.4.17 并插值得,最小配箍特征值λv =0.130 2.2 最小体积配箍率ρvminf c =16.70N/mm 2,f yv =270N/mm 2根据《混凝土规范》第11.4.17条, 最小体积配箍率计算如下:根据《抗震规范》第6.3.9条, 箍筋体积配箍率不应小于1.2%, 取ρvmin =1.2%2.3 单根箍筋计算面积A svl 1=b-2c=600-2×35=530mm l 2=h-2c=800-2×35=730mm l 3=b f -2c=800-2×35=730mm l 4=h f -2c=300-2×35=230mmA cor =l 1×(l 2-l 4)+l 3*l 4=530×(730-230)+730×230=432900mm 2=vmin v2.4 箍筋直径及实际体积配箍率ρv (1)计算箍筋直径 (2)取d g =12mm (A sv =113mm 2) (3)实际体积配箍率ρv(4)箍筋配置:d12@1002.5 验算轴压比N/(f c A)根据《抗震规范》第6.3.6条, 抗震等级为一级时, 框架结构的轴压比不能超过0.65根据《混凝土规范》第11.4.16条注3, 剪跨比λ＜1.5, 轴压比限值应专门研究并采取特殊构造措施!!!vmin 3(=v=(尺寸及计算简图。

体积配箍率计算实例之欧阳法创编

（4×50.3×290+2×50.3×440）/（290×440×100）=0.00804；
时间：2021.03.09
创作：欧阳法
ρv--框架柱的体积配筋率(核心面积Acor范围内单位混凝土体积所含箍筋的体积)；
n1、As1--b方向的箍筋肢数、单根箍筋的截面面积；
n2、As2--h方向的箍筋肢数、单根箍筋的截面面积；
l1--b方向箍筋宽度；
l2--h方向箍筋宽度；
s--箍筋的间距。
上例中b方向箍筋肢数为n1=4，h方向箍筋肢数为n2=2，Φ8钢筋截面积为As1=As2=50.3m㎡，l1=350-60=290mm，l2=500-60=440mm，箍筋间距s=100mm，按上式计算的柱体积配箍率为：
以截面b=350，h=500的柱为例，柱加密区箍筋为Φ8@100，保护层厚取30，柱截面配筋见下图：
时间：2021.03.09
创作：欧阳法
根据《混凝土结构设计规范》（GB50010-2002第7.8.3条，柱箍筋加密区的体积配箍率ρv，可按下式计算(式7.8.3-2)：
对框架柱，式中各参数含义，计算中仍按同心、对称的原则取值。对框架柱，Acor=l1·l2；

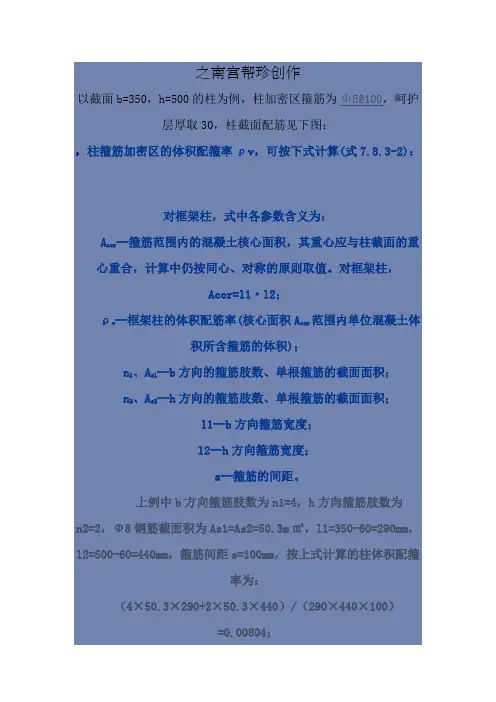

体积配箍率计算实例
