【电磁感应定律】习题(含答案)
高考物理《法拉第电磁感应定律》真题练习含答案专题
高考物理《法拉第电磁感应定律》真题练习含答案专题1．如图所示，用粗细相同的铜丝做成边长分别为 L 和2L 的两只闭合线框a 和b ，以相同的速度从磁感应强度为B 的匀强磁场区域中匀速地拉到磁场外，若感应电动势分别为E a 、E b ，则E a ∶E b 为( )A ．1∶4B ．1∶2C ．2∶1D ．4∶1 答案：B解析：线框切割磁感线时的感应电动势为E ＝BLv ，解得E a ∶E b ＝1∶2，B 正确．2．[2024·湖北省名校联盟联考]今年11月底，襄阳三中举行了秋季运动会，其中“旋风跑”团体运动项目很受学生欢迎．如图是比赛过程的简化模型，一名学生站在O 点，手握在金属杆的一端A 点，其他四名学生推着金属杆AB ，顺时针(俯视)绕O 点以角速度ω匀速转动．已知OA ＝l ，AB ＝L 运动场地附近空间的地磁场可看作匀强磁场，其水平分量为B x ，竖直分量为B y ，则此时( )A ．A 点电势高于B 点电势B ．AB 两点电压大小为B y ω（L 2＋2lL ）2C ．AB 两点电压大小为B y ω（L ＋l ）22D ．AB 两点电压大小为B x ωL(L ＋l) 答案：B解析：地磁场在北半球的磁感应强度斜向下，其竖直分量B y 竖直向下，则金属杆切割B y 产生动生电动势，由右手定则可知电源内部的电流从A 点到B 点，即B 点为电源的正极，故A 点电势低于B 点电势，A 错误；动生电动势的大小为E ＝Bl v －，解得U BA ＝B y L ω（L ＋l ）＋ωl 2 ＝B y Lω（L ＋2l ）2，B 正确，C 、D 错误．3．(多选)动圈式扬声器的结构如图(a )和图(b )所示，图(b )为磁铁和线圈部分的右视图，线圈与一电容器的两端相连．当人对着纸盆说话，纸盆带着线圈左右运动能将声信号转化为电信号．已知线圈有n 匝，线圈半径为r ，线圈所在位置的磁感应强度大小为B ，则下列说法正确的是( )A．纸盆向左运动时，电容器的上极板电势比下极板电势高B．纸盆向左运动时，电容器的上极板电势比下极板电势低C．纸盆向右运动速度为v时，线圈产生的感应电动势为2nrBvD．纸盆向右运动速度为v时，线圈产生的感应电动势为2nπrBv答案：BD解析：根据右手定则，可知上极板带负电，下极板带正电，因此下极板电势更高，A项错误，B项正确；每匝有效切割长度为2πr，则E＝2πnBvr，C项错误，D项正确．4．如图所示，一根弧长为L的半圆形硬导体棒AB在水平拉力F作用下，以速度v0在竖直平面内的U形框架上匀速滑动，匀强磁场的磁感应强度为B，回路中除电阻R外，其余电阻均不计，U形框左端与平行板电容器相连，质量为m的带电油滴静止于电容器两极板中央，半圆形硬导体棒AB始终与U形框接触良好．则以下判断正确的是()A．油滴所带电荷量为mgdBLv0B．电流自上而下流过电阻RC．A、B间的电势差U AB＝BLv0D．其他条件不变，使电容器两极板距离减小，电容器所带电荷量将增加，油滴将向下运动答案：B解析：由右手定则可知，导体棒中电流方向从B到A，电流自上而下流过电阻R，故B正确；弧长为L的半圆形硬导体棒切割磁感线的有效长度D＝2Lπ，则A、B间的电势差为U AB＝2BLv0π，C错误；油滴受力平衡可得qE＝mg，E＝U ABd，则油滴所带电荷量为q＝πmgd2BLv0，A错误；其他条件不变，使电容器两极板距离减小，由C＝εS4πkd知电容器的电容变大，又由Q＝UC可知，电容器所带电荷量将增加，电场力变大，油滴将向上运动，故D错误．5．(多选)如图所示，矩形金属框架三个竖直边ab 、cd 、ef 的长都是l ，电阻都是R ，其余电阻不计．框架以速度v 匀速平动地穿过磁感应强度为B 的匀强磁场，设ab 、cd 、ef 三条边先后进入磁场时，ab 边两端电压分别为U 1、U 2、U 3，则下列判断结果正确的是( )A ．U 1＝13 Blv B ．U 2＝2U 1C ．U 3＝0D ．U 1＝U 2＝U 3 答案：AB解析：当ab 边进入磁场时I ＝E R ＋R 2＝2Blv 3R ，则U 1＝E －IR ＝13Blv ；当cd 边也进入磁场时I ＝E R ＋R 2 ＝2Blv 3R ，则U 2＝E －I R 2 ＝23 Blv ，三条边都进入磁场时U 3＝Blv ，A 、B 正确．6．[2024·湖北省武汉市月考](多选)如图所示，电阻不计的平行长直金属导轨水平放置，间距L ＝1 m ．导轨左右端分别接有阻值R 1＝R 2＝4 Ω的电阻．电阻r ＝2 Ω的导体棒MN 垂直放置在导轨上，且接触良好，导轨所在区域内有方向竖直向的匀强磁场，大小为B ＝2 T ．在外力作用下棒沿导轨向左以速度v ＝2 m /s 做匀速直线运动，外力的功率为P ，MN 两端的电势差为U MN ，则以下说法正确的是( )A ．U MN ＝4 VB ．U MN ＝2 VC ．P ＝16 WD ．P ＝4 W 答案：BD解析：棒产生的感应电动势大小为E ＝BLv ＝4 V ，外电阻是R 1和R 2并联总电阻为R ＝2 Ω，MN 两端的电势差为U MN ＝R R ＋r E ＝2 V ，A 错误，B 正确；回路电流为I ＝ER ＋r ＝1 A ，电路总功率为P 总＝EI ＝4 W ，由能量守恒可知外力的功率和电路总功率相同，有P ＝4 W ，C 错误，D 正确．7．[2024·吉林省长春市模拟]在如图甲所示的电路中，电阻R 1＝R 2＝R ，圆形金属线圈半径为r 1，线圈导线的电阻也为R ，半径为r 2(r 2<r 1)的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B 随时间t 变化的关系如图乙所示，图线与横、纵轴的交点坐标分别为t 0和B 0，其余导线的电阻不计．闭合开关S ，至t ＝0的计时时刻，电路中的电流已经稳定，下列说法正确的是( )A ．线圈中产生的感应电动势大小为B 0πr 21t 0B ．t 0时间内流过R 1的电量为B 0πr 22RC ．电容器下极板带负电D ．稳定后电容器两端电压的大小为B 0πr 223t 0答案：D解析：由法拉第电磁感应定律知感应电动势为E ＝ΔΦΔt ＝ΔB Δt S ＝πr 22 B 0t 0，A 错误；由闭合电路欧姆定律得感应电流为I ＝E R ＋R 1＋R 2 ＝πr 22 B 03Rt 0 ，t 0时间内流过R 1的电量为q ＝It 0＝πr 22 B 03R，B 错误；由楞次定律知圆形金属线圈中的感应电流方向为顺时针方向，金属线圈相当于电源，电源内部的电流从负极流向正极，则电容器的下极板带正电，上极板带负电，C 错误；稳定后电容器两端电压的大小为U ＝IR 1＝B 0πr 223t 0，D 正确．8．(多选)如图所示，长为a ，宽为b ，匝数为n 的矩形金属线圈恰有一半处于匀强磁场中，线圈总电阻为R ，线圈固定不动．当t ＝0时匀强磁场的磁感应强度的方向如图甲所示，磁感应强度B 随时间t 变化的关系图像如图乙所示，则( )A ．线圈中的感应电流的方向先逆时针再顺时针B ．回路中感应电动势恒为nB 0ab2t 0C ．0～2t 0时刻，通过导线某横截面的电荷量为nB 0abRD ．t ＝0时刻，线圈受到的安培力大小为nB 20 a 2b2t 0R答案：BC解析：由题意可知线圈中磁通量先垂直纸面向外减小，再垂直纸面向里增大，根据楞次定律可知线圈中的感应电流方向始终为逆时针方向，A 错误；根据法拉第电磁感应定律可得线圈中感应电动势的大小为E ＝n ΔΦΔt ＝nS ΔB Δt ＝nabB 02t 0 ，根据闭合电路欧姆定律可得，线圈中电流大小为I ＝E R ＝nabB 02Rt 0 ，t ＝0时刻，线圈受到的安培力大小为F ＝nB 0I·a ＝n 2a 2bB 202Rt 0 ，B 正确，D 错误；0～2t 0时刻，通过导线某横截面的电荷量为q ＝I·2t 0＝nabB 0R，C 正确．9．如图所示，足够长通电直导线平放在光滑水平面上并固定，电流I 恒定不变．将一个金属环以初速度v 0沿与导线成一定角度θ(θ<90°)的方向滑出，此后关于金属环在水平面内运动的分析，下列判断中正确的是( )A ．金属环做直线运动，速度先减小后增大B ．金属环做曲线运动，速度一直减小至0后静止C ．金属环最终做匀速直线运动，运动方向与直导线平行D ．金属环最终做匀变速直线运动，运动方向与直导线垂直 答案：C解析：金属环周围有环形的磁场，金属环向右运动，磁通量减小，根据“来拒去留”可知，所受的安培力将阻碍金属圆环远离通电直导线，即安培力垂直直导线向左，与运动方向并非相反，故金属环做曲线运动，安培力使金属环在垂直导线方向做减速运动，当垂直导线方向的速度减为零，只剩沿导线方向的速度，然后磁通量不变，无感应电流，水平方向不受外力作用，故最终做匀速直线运动，方向与直导线平行，故金属环先做曲线运动后做直线运动，C 项正确．10．[2024·云南省昆明市模拟]如图甲所示，一匝数N ＝200的闭合圆形线圈放置在匀强磁场中，磁场垂直于线圈平面．线圈的面积为S ＝0.5 m 2，电阻r ＝4 Ω.设垂直纸面向里为磁场的正方向，磁感应强度B 随时间的变化图像如图乙所示．求：(1)2 s 时感应电流的方向和线圈内感应电动势的大小； (2)在3～9 s 内通过线圈的电荷量q 、线圈产生的焦耳热Q. 答案：(1)逆时针，E 1＝20 V (2)q ＝15 C ，Q ＝150 J解析：(1)由楞次定律知，0～3 s 感应电流磁场垂直纸面向外，感应电流方向为逆时针方向；感应电动势为E 1＝N ΔΦ1Δt 1 ＝N ΔB 1·S Δt 1结合图像并代入数据解得E 1＝20 V(2)同理可得3 s ～9 s 内有感应电动势E 2＝N ΔΦ2Δt 2 ＝N ΔB 2·SΔt 2感应电流I 2＝E 2r电荷量q ＝I 2Δt 2 代入数据解得q ＝15 C 线圈产生的焦耳热Q ＝I 22 r Δt 2 代入数据得Q ＝150 J。
电磁感应现象的练习题+答案
一、电磁感应现象的练习题一、选择题：1．闭合电路的一部分导线ab处于匀强磁场中，图1中各情况下导线都在纸面内运动，那么下列判断中正确的是（ C ）A．都会产生感应电流B．都不会产生感应电流C．甲、乙不会产生感应电流，丙、丁会产生感应电流D．甲、丙会产生感应电流，乙、丁不会产生感应电流2．如图2所示，矩形线框abcd的一边ad恰与长直导线重合(互相绝缘)．现使线框绕不同的轴转动，能使框中产生感应电流的是（BCD ）A．绕ad边为轴转动B．绕oo′为轴转动C．绕bc边为轴转动D．绕ab边为轴转动3．关于产生感应电流的条件，以下说法中错误的是（ABC ）A．闭合电路在磁场中运动，闭合电路中就一定会有感应电流B．闭合电路在磁场中作切割磁感线运动，闭合电路中一定会有感应电流C．穿过闭合电路的磁通为零的瞬间，闭合电路中一定不会产生感应电流D．无论用什么方法，只要穿过闭合电路的磁感线条数发生了变化，闭合电路中一定会有感应电流4．垂直恒定的匀强磁场方向放置一个闭合圆线圈，能使线圈中产生感应电流的运动是（CD ）A．线圈沿自身所在的平面匀速运动B．线圈沿自身所在的平面加速运动C．线圈绕任意一条直径匀速转动D．线圈绕任意一条直径变速转动5．一均匀扁平条形磁铁与一线圈共面，磁铁中心与圆心O重合(图3)．下列运动中能使线圈中产生感应电流的是（AB ）A．N极向外、S极向里绕O点转动B．N极向里、S极向外，绕O点转动C．在线圈平面内磁铁绕O点顺时针向转动D．垂直线圈平面磁铁向纸外运动6．如图5所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环A，下列各种情况中铜环A中没有感应电流的是（A ）A．线圈中通以恒定的电流B．通电时，使变阻器的滑片P作匀速移动C．通电时，使变阻器的滑片P作加速移动D．将电键突然断开的瞬间7．如图6所示，一有限范围的匀强磁场宽度为d，若将一个边长为l的正方形导线框以速度v匀速地通过磁场区域，已知d＞l，则导线框中无感应电流的时间等于（C ）A．d/v B.1/v C.(d-1)/v D.(d-2l)/v8．条形磁铁竖直放置，闭合圆环水平放置，条形磁铁中心线穿过圆环中心，如图7所示。
法拉第电磁感应定律及答案
法拉第电磁感应定律1、50匝矩形线圈在匀强磁场中匀速转动，转轴垂直于磁场。
若线圈所围面积里磁通量随时间变化的规律如图所示，则在0到0.01秒内,线圈中感应电动势最大时刻为 O ，感应电动势为零的时刻为 D ，在0到D 时间内线圈中平均感应电动势为 0.4 。
2、如图两条平行且足够长的金属导轨置于磁感应强度为B 的匀强磁场中，B 的方向垂直导轨平面。
两导轨间距为L ，左端接一电阻R ，其余电阻不计。
长为2L 的导体棒ab 如图所示放置， 开始时ab 棒与导轨垂直，在ab 棒绕a 点紧贴导轨滑倒的过程中，通过R 的电荷量是 31/2BL 2/2R 。
3．如图所示，圆环a 和b 的半径之比R 1∶R 2=2∶1，且是粗细相同，用同样材料的导线构成，连接两环导线的电阻不计，匀强磁场的磁感应强度始终以恒定的变化率变化，那么，当只有a环置于磁场中与只有b 环置于磁场中的两种情况下，AB 两点的电势差之比为多少？ 2:14、如图所示，在一磁感应强度B ＝0.5T 的匀强磁场中，垂直于磁场方向水平放置着两根相距为h ＝0.1m 的平行光滑的金属导轨MN 与PQ ，导轨的电阻忽略不计．在两根导轨的端点N 、Q 之间连接一阻值R ＝0.3Ω的电阻，导轨上跨放着一根长为L ＝0.2m ，每米长电阻r ＝2.0Ω/m 的金属棒ab ，金属棒与导轨正交，交点为c 、d ．当金属棒以速度v＝4.0m/s 向左做匀速运动时，试求：（1）电阻R 中的电流强度大小和方向；0.4A（2）使金属棒做匀速运动的外力；0.02N（3）金属棒ab 两端点间的电势差．0.32V5、用相同导线绕制的边长为L 或2L （短边为L ，长边为2L ）的四个闭合导体线框，以相同的速度分别匀速进入右侧匀强磁场，如图所示。
在每个线框进入磁场的过程中，M 、N 两点间的电压分别为U a 、U b 、U c 和U d 。
下列判断正确的是（ B ）A.U a < U b < U c < U dB.U a < U b < U d < U cC.U a = U b < U c = U d D .U b < U a < U d < U c6、固定在水平桌面上的金属框架cdef 处在竖直向下的匀强磁场中，金属棒ab 搁在框架上，可无摩擦地滑动．此时abcd 构成一个边长为L 的正方形，棒的电阻为r ，其余部分电阻不计，开始时磁感应强度为B0.(1)若从t ＝0时刻起，磁感应强度均匀增加，每秒增量为k ，同时保持棒静止，求棒中的感应电流，在图中标出感应电流的方向．Kl 2/R(2)在上述(1)的情况中，棒始终保持静止，当t ＝t 1时垂直于棒的水平拉力为多少？kl 3(B 0+kt 1)/R(3)若从t ＝0时刻起，磁感应强度逐渐减小，当棒以恒定速度v 向右做匀速运动时，可使棒中不产生感应电流，则磁感应强度怎样随时间变化？(写出B 与t 的关系式) LB 0/l+vt7、下列关于感应电动势大小的说法中，正确的是( D )A ．线圈中磁通量变化越大，线圈中的感应电动势一定越大B ．线圈中磁通量越大，感应电动势一定越大C ．线圈放在磁感应强度越强的地方，感应电动势一定越大D ．线圈中磁通量变化越快，感应电动势越8、如图中半径为r 的金属圆盘在垂直于盘面的匀强磁场B 中，绕O 轴以角速度ω沿逆时针方向匀速转动，则通过电阻R 的电流的大小和方向是(金属圆盘的电阻不计)( D)NN N N (a) (b) (c)(d)A ．由c 到d ，I ＝Br 2ω/RB ．由d 到c ，I ＝Br 2ω/RC ．由c 到d ，I ＝Br 2ω/(2R )D ．由d 到c ，I ＝Br 2ω/(2R ) 9、 一直升飞机停在南半球的地磁极上空。
[法拉第电磁感应定律]电磁感应定律
![[法拉第电磁感应定律]电磁感应定律](https://img.taocdn.com/s3/m/eaeb70d7b8f3f90f76c66137ee06eff9aef849bc.png)
[法拉第电磁感应定律]电磁感应定律电磁感应定律篇(一):法拉第电磁感应定律试题及答案（40分钟 5 0分）一、选择题（本题共5小题，每小题6分，共30分）1.关于感应电动势，下列说法中正确的是（）A.电源电动势就是感应电动势B.产生感应电动势的那部分导体相当于电源C.在电磁感应现象中没有感应电流就一定没有感应电动势D.电路中有电流就一定有感应电动势2.（2022揭阳高二检测）从同一位置将一磁铁缓慢地或迅速地插到闭合线圈中同样位置处，不发生变化的物理量有（）A.磁通量的变化率B.感应电流的大小C.消耗的机械能D.磁通量的变化量3.穿过某线圈的磁通量随时间的变化关系如图所示，在线圈内产生感应电动势最大值的时间是（）A.0～2 sB.2～4 sC.4～6 sD.6～10 s4.（2022白城高二检测）一接有电压表的矩形线圈在匀强磁场中向右做匀速运动，如图所示，下列说法正确的是（）A.线圈中有感应电流，有感应电动势B.线圈中无感应电流，也无感应电动势C.线圈中无感应电流，有感应电动势D.线圈中无感应电流，但电压表有示数5.如图甲所示，圆形线圈M的匝数为50匝，它的两个端点a、b与理想电压表相连，线圈中磁场方向如图，线圈中磁通量的变化规律如图乙所示，则ab 两点的电势高低与电压表读数为（）A.φa>φb，20VB.φa>φb，10VC.φaB1；b开始在磁感应强度为B1的磁场中做匀速圆周运动，然后磁场逐渐增加到B2。
则a、b两粒子的动能将（）A.a不变，b增大B.a不变，b变小C.a、b都变大D.a、b都不变4.（2022上海高考）如图，通电导线MN与单匝矩形线圈abcd共面，位置靠近ab且相互绝缘。
当MN中电流突然减小时，线圈所受安培力的合力方向（）A.向左B.向右C.垂直纸面向外D.垂直纸面向里5.（多选）（2022临沂高二检测）如图所示，两根光滑的金属导轨，平行放置在倾角为θ的斜面上，导轨的左端接有电阻R，导轨自身的电阻可忽略不计。
高考物理法拉第电磁感应定律-经典压轴题附答案解析
(2)在0～4s时间内通过电阻R的电荷量q；
(3)在0～5s时间内金属棒ab产生的焦耳热Q。
【答案】(1) (2) （3）
【解析】(1)棒进入磁场之前对ab受力分析由牛顿第二定律得
由匀变速直线位移与时间关系
则由匀变速直线运动速度与时间 Nhomakorabea系得金属棒受到的安培力
(2)由上知，棒进人磁场时 ,则金属棒作匀速运动，匀速运动时间
F安=BLI
根据闭合电路欧姆定律有：
I=
联立解得解得F安=4 N
所以克服安培力做功：
而Q=W安，故该过程中产生的焦耳热Q=3.2 J
(3)设线框出磁场区域的速度大小为v1，则根据运动学关系有：
而根据牛顿运动定律可知：
联立整理得：
(M+m)( -v2)=(M-m)g·2L
线框穿过磁场区域过程中，力F和安培力都是变力，根据动能定理有：
【答案】（1）1.2 V（2）3.2 J（3）0.9 J
【解析】
【详解】
(1)线框eb边以v=4.0 m/s的速度进入磁场并匀速运动，产生的感应电动势为：
因为e、b两点间作为等效电源，则e、b两点间的电势差为外电压：
Ueb= E=1.2 V.
(2)线框进入磁场后立即做匀速运动，并匀速穿过磁场区，线框受安培力：
对棒2： 安
解得：
(2)对棒1和2的系统，动量守恒，则最后稳定时：
解得：
(3)对棒2，由动量定理： ，其中
解得：
(4)由 、 、
联立解得：
又
解得：
则稳定后两棒的距离：
8．如图所示，两根足够长、电阻不计的光滑平行金属导轨相距为L＝1m，导轨平面与水平面成 ＝30角，上端连接 的电阻．质量为m＝0.2kg、阻值 的金属棒ab放在两导轨上，与导轨垂直并接触良好，距离导轨最上端d＝4m，整个装置处于匀强磁场中，磁场的方向垂直导轨平面向上．

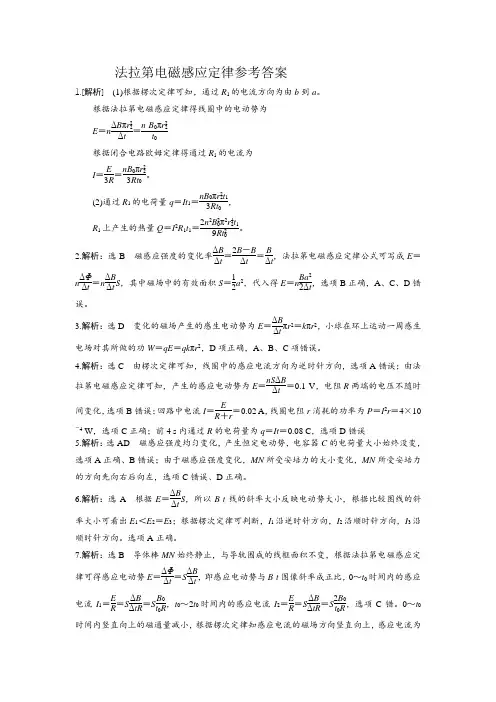

法拉第电磁感应定律参考答案
法拉第电磁感应定律参考答案1.[解析] (1)根据楞次定律可知，通过R 1的电流方向为由b 到a 。
根据法拉第电磁感应定律得线圈中的电动势为E ＝n ΔB πr 22Δt ＝n ·B 0πr 22t 0根据闭合电路欧姆定律得通过R 1的电流为I ＝E 3R ＝nB 0πr 223Rt 0。
(2)通过R 1的电荷量q ＝It 1＝nB 0πr 22t 13Rt 0， R 1上产生的热量Q ＝I 2R 1t 1＝2n 2B 20π2r 42t 19Rt 20。
2.解析：选B 磁感应强度的变化率ΔB Δt ＝2B －B Δt ＝B Δt，法拉第电磁感应定律公式可写成E ＝n ΔΦΔt ＝n ΔB Δt S ，其中磁场中的有效面积S ＝12a 2，代入得E ＝n Ba 22Δt，选项B 正确，A 、C 、D 错误。
3.解析：选D 变化的磁场产生的感生电动势为E ＝ΔB Δtπr 2＝k πr 2，小球在环上运动一周感生电场对其所做的功W ＝qE ＝qk πr 2，D 项正确，A 、B 、C 项错误。
4.解析：选C 由楞次定律可知，线圈中的感应电流方向为逆时针方向，选项A 错误；由法拉第电磁感应定律可知，产生的感应电动势为E ＝nS ΔB Δt＝0.1 V ，电阻R 两端的电压不随时间变化，选项B 错误；回路中电流I ＝E R ＋r＝0.02 A ，线圈电阻r 消耗的功率为P ＝I 2r ＝4×10－4 W ，选项C 正确；前4 s 内通过R 的电荷量为q ＝It ＝0.08 C ，选项D 错误5.解析：选AD 磁感应强度均匀变化，产生恒定电动势，电容器C 的电荷量大小始终没变，选项A 正确、B 错误；由于磁感应强度变化，MN 所受安培力的大小变化，MN 所受安培力的方向先向右后向左，选项C 错误、D 正确。
6.解析：选A 根据E ＝ΔB ΔtS ，所以B -t 线的斜率大小反映电动势大小，根据比较图线的斜率大小可看出E 1＜E 2＝E 3；根据楞次定律可判断，I 1沿逆时针方向，I 2沿顺时针方向，I 3沿顺时针方向。
电磁感应定律习题含答案
法拉第电磁感应定律练习题1．闭合电路的一部分导线ab处于匀强磁场中，图1中各情况下导线都在纸面内运动，那么下列判断中正确的是[ ] A．都会产生感应电流B．都不会产生感应电流C．甲、乙不会产生感应电流，丙、丁会产生感应电流D．甲、丙会产生感应电流，乙、丁不会产生感应电流1．关于感应电动势大小的下列说法中，正确的是[ ]A．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大B．线圈中磁通量越大，产生的感应电动势一定越大C．线圈放在磁感强度越强的地方，产生的感应电动势一定越大D．线圈中磁通量变化越快，产生的感应电动势越大2．与x轴夹角为30°的匀强磁场磁感强度为B(图1)，一根长l的金属棒在此磁场中运动时始终与z轴平行，以下哪些情况可在棒中得到方向相同、大小为Blv的电动势[ ]A．以2v速率向+x轴方向运动B．以速率v垂直磁场方向运动4．单匝矩形线圈在匀强磁场中匀速转动，转轴垂直于磁场，若线圈所围面积里磁通量随时间变化的规律如图3所示[ ]A．线圈中O时刻感应电动势最大B．线圈中D时刻感应电动势为零C．线圈中D时刻感应电动势最大D．线圈中O至D时间内平均感电动势为0.4V5．一个N匝圆线圈，放在磁感强度为B的匀强磁场中，线圈平面跟磁感强度方向成30°角，磁感强度随时间均匀变化，线圈导线规格不变，下列方法中可使线圈中感应电流增加一倍的是[ ] A．将线圈匝数增加一倍B．将线圈面积增加一倍C．将线圈半径增加一倍D．适当改变线圈的取向6．如图4所示，圆环a与圆环b半径之比为2∶1，两环用同样粗细的、同种材料的导线连成闭合回路，连接两圆环电阻不计，匀强磁场的磁感强度变化率恒定，则在a环单独置于磁场中与b环单独置于磁场中两种情况下，M、N两点的电势差之比为[ ]A．4∶1B．1∶4C．2∶1D．1∶28．如图5所示，相距为l，在足够长度的两条光滑平行导轨上，平行放置着质量与电阻均相同的两根滑杆ab与cd，导轨的电阻不计，磁感强度为B的匀强磁场的方向垂直于导轨平面竖直向下，开始时，ab与cd都处于静止状态，现ab杆上作用一个水平方向的恒力F，下列说法中正确的是[ ]A．cd向左运动B．cd向右运动C．ab与cd均先做变加速运动，后作匀速运动D．ab与cd均先做交加速运动，后作匀加速运动9．如图6所示，RQRS为一正方形导线框，它以恒定速度向右进入以MN为边界的匀强磁场，磁场方向垂直线框平面，MN线与线框的边成45°角，E、F分别为PS与PQ的中点，关于线框中的感应电流[ ]A．当E点经过边界MN时，感应电流最大B．当P点经过边界MN时，感应电流最大C．当F点经过边界MN时，感应电流最大D．当Q点经过边界MN时，感应电流最大10．如图7所示，平行金属导轨的间距为d，一端跨接一阻值为R的电阻，匀强磁场的磁感应强度为B，方向垂直于平行轨道所在平面。
物理练习题电磁感应练习题
物理练习题电磁感应练习题物理练习题：电磁感应一、单选题1. 电磁感应的基本定律是：A. 荷塞定律B. 法拉第定律C. 伏特定律D. 麦克斯韦定律正确答案：B2. 在匀强磁场中，一根导线长度为L，导线移动的速度为v，两段导线之间的电势差为U，磁感应强度为B。
根据法拉第定律，电势差U与导线的长度L、速度v、磁感应强度B之间的关系是：A. U ∝ LB. U ∝ vC. U ∝ BD. U ∝ Lvb正确答案：D3. 远离电流的一侧把右手握成半握拳，拇指指向电流方向，其他四指所指方向即为：A. 磁场方向B. 电流方向C. 电势方向D. 导线方向正确答案：A4. 在磁场中，当一个导体切割磁感线运动时，导体两端会产生：A. 电动势B. 电流C. 磁化D. 弹性正确答案：A5. 变压器的原理是基于：A. 磁化原理B. 法拉第定律C. 电动势产生D. 电磁感应现象正确答案：D二、填空题1. 电磁感应现象最早由_______发现。
正确答案：法拉第2. 变压器的工作原理是基于_______现象。
正确答案：电磁感应3. 根据电磁感应现象，当导体运动时，导线两端产生的电势差与速度的关系为_______。
正确答案：正比例4. 在匀强磁场中，导线的运动方向与磁感应线的方向______。
正确答案：垂直5. 根据法拉第定律，当闭合回路中的磁链发生变化时，产生的感应电动势会阻止_______变化。
正确答案：磁链三、解答题1. 一个导体沿着磁场方向运动，运动方向与磁感应线方向垂直，当导体速度为v，磁感应强度为B时，求导体受到的安培力大小。
解答：根据洛仑兹力公式，安培力的大小可以通过公式F = BIL计算得到。
在本题中，导体的速度与磁感应线方向垂直，所以磁感应线与导体的角度为90°，导体的长度为L。
根据公式，可得到F = BLv。
2. 一个电阻为R的闭合回路中，磁感应强度为B，在t时刻磁通量发生了变化Φ = Φ0 + αt，其中Φ0和α为常数。
电磁感应习题(答案解析)
四. 知识要点：第一单元电磁感应现象楞次定律（一）电磁感应现象1. 产生感应电流的条件：穿过闭合电路的磁通量发生变化.2. 磁通量的计算（1）公式Φ=BS此式的适用条件是：①匀强磁场；②磁感线与平面垂直。
（2）如果磁感线与平面不垂直，上式中的S为平面在垂直于磁感线方向上的投影面积.即其中θ为磁场与面积之间的夹角，我们称之为“有效面积”或“正对面积”。
（3）磁通量的方向性：磁通量正向穿过某平面和反向穿过该平面时，磁通量的正负关系不同。
求合磁通时应注意相反方向抵消以后所剩余的磁通量。
（4）磁通量的变化：可能是B发生变化而引起，也可能是S发生变化而引起，还有可能是B和S同时发生变化而引起的，在确定磁通量的变化时应注意。
3. 感应电动势的产生条件：无论电路是否闭合，只要穿过电路的磁通量发生变化，这部分电路就会产生感应电动势。
这部分电路或导体相当于电源。
（二）感应电流的方向1. 右手定则当闭合电路的部分导体切割磁感线时，产生的感应电流的方向可以用右手定则来进行判断。
右手定则：伸开右手，使大拇指跟其余四指垂直，并且都跟手掌在一个平面内，让磁感线垂直穿入手心，大拇指指向导体运动方向，那么伸直四指指向即为感应电流的方向。
说明：伸直四指指向还有另外的一些说法：①感应电动势的方向；②导体的高电势处。
2. 楞次定律（1）内容感应电流具有这样的方向：就是感应电流的磁场总是阻碍引起感应电流的磁通量的变化。
注意：①“阻碍”不是“相反”，原磁通量增大时，感应电流的磁场与原磁通量相反，“反抗”其增加；原磁通量减小时，感应电流的磁场与原磁通量相同，“补偿”其减小，即“增反减同”。
②“阻碍”也不是阻止，电路中的磁通量还是变化的，阻碍只是延缓其变化。
③楞次定律的实质是“能量转化和守恒”，感应电流的磁场阻碍过程，使机械能减少，转化为电能。
（2）应用楞次定律判断感应电流的步骤：①确定原磁场的方向。
②明确回路中磁通量变化情况。
③应用楞次定律的“增反减同”，确定感应电流磁场的方向。
法拉第电磁感应定律典型练习题40道 附答案
姓名：_______________班级：_______________考号：_______________题号一、选择题二、填空题三、计算题四、多项选择总分得分一、选择题（每空？分，共？分）1、彼此绝缘、相互垂直的两根通电直导线与闭合线圈共面，下图中穿过线圈的磁通量可能为零的是2、伟大的物理学家法拉第是电磁学的奠基人，在化学、电化学、电磁学等领域都做出过杰出贡献，下列陈述中不符合历史事实的是（）A．法拉第首先引入“场”的概念来研究电和磁的现象B．法拉第首先引入电场线和磁感线来描述电场和磁场C．法拉第首先发现了电流的磁效应现象D．法拉第首先发现电磁感应现象并给出了电磁感应定律3、如图所示，两个同心放置的共面金属圆环a和b，一条形磁铁穿过圆心且与环面垂直，则穿过两环的磁通量Φa和Φb大小关系为：A.Φa＞ΦbB.Φa＜ΦbC.Φa＝ΦbD.无法比较4、关于感应电动势大小的下列说法中，正确的是（）A．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大评卷人得分B．线圈中磁通量越大，产生的感应电动势一定越大C．线圈放在磁感强度越强的地方，产生的感应电动势一定越大D．线圈中磁通量变化越快，产生的感应电动势越大5、对于法拉第电磁感应定律，下面理解正确的是A．穿过线圈的磁通量越大，感应电动势越大B．穿过线圈的磁通量为零，感应电动势一定为零C．穿过线圈的磁通量变化越大，感应电动势越大D．穿过线圈的磁通量变化越快，感应电动势越大6、如图所示，均匀的金属长方形线框从匀强磁场中以匀速V拉出，它的两边固定有带金属滑轮的导电机构，金属框向右运动时能总是与两边良好接触，一理想电压表跨接在PQ两导电机构上，当金属框向右匀速拉出的过程中，电压表的读数：（金属框的长为a，宽为b，磁感应强度为B）A．恒定不变，读数为BbV B．恒定不变，读数为BaVC．读数变大 D．读数变小7、如图所示，平行于y轴的导体棒以速度v向右匀速直线运动，经过半径为R、磁感应强度为B的圆形匀强磁场区域，导体棒中的感应电动势ε与导体棒位置x关系的图像是8、如图所示，一个高度为L的矩形线框无初速地从高处落下，设线框下落过程中，下边保持水平向下平动。
法拉第电磁感应定律练习(含答案)
法拉第电磁感应定律练习一、选择题1、对于法拉第电磁感应定律，下面理解正确的是【】A．穿过线圈的磁通量越大，感应电动势越大 B．穿过线圈的磁通量为零，感应电动势一定为零C．穿过线圈的磁通量变化越大，感应电动势越大D．穿过线圈的磁通量变化越快，感应电动势越大2、关于感应电动势大小的下列说法中，正确的是【】A．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大 B．线圈中磁通量越大，产生的感应电动势一定越大C．线圈放在磁感强度越强的地方，产生的感应电动势一定越大D．线圈中磁通量变化越快，产生的感应电动势越大3、如图所示，在一匀强磁场中有一U形导线框abcd，线框处于水平面内，磁场与线框平面垂直，R为一电阻，ef为垂直于ab的一根导体杆，它可以在ab、cd上无摩擦地滑动．杆ef及线框中导线的电阻都可不计．开始时，给ef一个向右的初速度，则【】A．ef将匀速向右运动 B．ef将往返运动C．ef将减速向右运动，但不是匀减速 D．ef将加速向右运动4、如图 (a)、(b)所示的电路中，电阻R和自感线圈L的电阻值都很小，且小于灯A的电阻，接通S，使电路达到稳定，灯泡A发光，则【】A．在电路(a)中，断开S后，A将逐渐变暗B．在电路(a)中，断开S后，A将先变得更亮，然后逐渐变暗C．在电路(b)中，断开S后，A将逐渐变暗D．在电路(b)中，断开S后，A将先变得更亮，然后渐渐变暗【详解】(a)电路中，灯A和线圈L串联，电流相同，断开S时，线圈上产生自感电动势，阻碍原电流的减小，通过R、A形成回路，渐渐变暗．(b)电路中电阻R和灯A串联，灯A的电阻大于线圈L的电阻，电流则小于线圈L中的电流，断开S时，电源不给灯供电，而线圈产生自感电动势阻碍电流的减小，通过R、A形成回路，灯A中电流比原来大，变得更亮，然后渐渐变暗．所以选项AD正确．5、如图8中，闭合矩形线框abcd位于磁感应强度为B的匀强磁中，ab边位于磁场边缘，线框平面与磁场垂直，ab边和bc边分别用L1和L2。
大学物理第八章电磁感应部分的习题及答案
第八章 电磁感应一、简答题1、简述电磁感应定律答：当穿过闭合回路所围面积的磁通量发生变化时，不论这种变化是什么原因引起的，回路中都会建立起感应电动势，且此感应电动势等于磁通量对时间变化率的负值，即dtd i φε-=。
2、简述动生电动势和感生电动势答：由于回路所围面积的变化或面积取向变化而引起的感应电动势称为动生电动势。
由于磁感强度变化而引起的感应电动势称为感生电动势。
3、简述自感和互感答：某回路的自感在数值上等于回路中的电流为一个单位时，穿过此回路所围成面积的磁通量，即LI LI =Φ=Φ。
两个线圈的互感M M 值在数值上等于其中一个线圈中的电流为一单位时，穿过另一个线圈所围成面积的磁通量，即212121MI MI ==φφ或。
4、简述感应电场与静电场的区别？ 答：感生电场和静电场的区别5、写出麦克斯韦电磁场方程的积分形式。
答：⎰⎰==⋅svqdv ds D ρdS tB l E sL⋅∂∂-=⋅⎰⎰d0d =⋅⎰S S B dS t D j l H s l ⋅⎪⎭⎫ ⎝⎛∂∂+=⋅⎰⎰d6、简述产生动生电动势物理本质答：在磁场中导体作切割磁力线运动时，其自由电子受洛仑滋力的作用，从而在导体两端产生电势差7、 简述何谓楞次定律答：闭合的导线回路中所出现的感应电流，总是使它自己所激发的磁场反抗任何引发电磁感应的原因（反抗相对运动、磁场变化或线圈变形等）.这个规律就叫做楞次定律。
二、选择题1、有一圆形线圈在均匀磁场中做下列几种运动，那种情况在线圈中会产生感应电流 ( D )A 、线圈平面法线沿磁场方向平移B 、线圈平面法线沿垂直于磁场方向平移C 、线圈以自身的直径为轴转动，轴与磁场方向平行D 、线圈以自身的直径为轴转动，轴与磁场方向垂直2、对于位移电流，下列四种说法中哪一种说法是正确的 ( A ) A 、位移电流的实质是变化的电场 B 、位移电流和传导电流一样是定向运动的电荷 C 、位移电流服从传导电流遵循的所有规律 D 、位移电流的磁效应不服从安培环路定理3、下列概念正确的是 ( B )。
高中物理(新人教版)选择性必修二课后习题：法拉第电磁感应定律(课后习题)【含答案及解析】
第二章电磁感应法拉第电磁感应定律课后篇素养形成必备知识基础练1.(多选)如图所示,闭合开关S,将条形磁铁插入闭合线圈,第一次用时0.2 s,第二次用时0.4 s,并且两次磁铁的起始和终止位置相同,则()A.第一次线圈中的磁通量变化较快B.第一次电流表G的最大偏转角较大C.第二次电流表G的最大偏转角较大D.若断开S,则电流表G均不偏转,故两次线圈两端均无感应电动势,第一次时间短,则第一次线圈中磁通量变化较快,故A正确。
感应电动势的大小与磁通量的变化率成正比,磁通量的变化率越大,感应电动势越大,产生的感应电流越大,故B 正确,C错误。
断开开关,电流表不偏转,感应电流为零,但感应电动势不为零,故D错误。
故选A、B。
2.如图所示,在竖直向下的匀强磁场中,将一个水平放置的金属棒ab以水平初速度v0抛出,设运动的整个过程中不计空气阻力,金属棒始终保持水平,则金属棒在运动过程中产生的感应电动势大小将()A.越来越大B.越来越小C.保持不变D.无法确定,水平速度不变,且水平速度即为金属棒垂直切割磁感线的速度,故感应电动势保持不变。
3.下列各图中,相同的条形磁铁穿过相同的线圈时,线圈中产生的感应电动势最大的是( )E=n ΔΦΔt =n ΔBSΔt ,A 、B 两种情况ΔΦ相同,C 中ΔΦ最小,D 中ΔΦ最大,磁铁穿过线圈所用的时间A 、C 、D 相同且小于B 所用的时间,所以D 选项正确。
4.如图所示,一正方形线圈的匝数为n ,边长为a ,线圈平面与匀强磁场垂直,且一半处在磁场中。
在Δt 时间内,磁感应强度的方向不变,大小由B 均匀地增大到2B 。
在此过程中,线圈中产生的感应电动势为( ) A.Ba 22ΔtB.nBa 22ΔtC.nBa 2ΔtD.2nBa 2ΔtE=n ΔΦΔt =n ·ΔBΔt ·S=n ·2B -B Δt ·a 22=nBa 22Δt ,选项B 正确。
高考物理二轮复习综合训练——法拉第电磁感应定律(word版含答案)
法拉第电磁感应定律一、选择题（共15题）1．在竖直方向的匀强磁场中，水平放置一圆形导体环，导体环面积为S=1m2，导体环的总电阻为R=Ω。
规定导体环中电流的正方向如图甲所示，磁场向上为正。
磁感应强度B随时间t的变化如乙图10B=。
下列说法正确的是（）所示，00.1TA．t=1s时，导体环中电流为零B．第2s内，导体环中电流为负方向C．第3s内，导体环中电流的大小为0.1AD．第4s内，通过导体环中某一截面的电荷量为0.01C2．一匀强磁场，磁场方向垂直于纸面，规定垂直纸面向里的方向为正，在磁场中有一细金属圆环，圆环平面位于纸面内，如图甲所示。
现令磁感应强度B随时间t变化，先按图乙中所示的Oa图线变化，后来又按图线bc和cd变化，令E1、E2、E3分别表示这三段变化过程中感应电动势的大小，I1、I2、I3分别表示对应的感应电流，则（）A．E1>E2，I1沿逆时针方向，I2沿顺时针方向B．E1<E2，I1沿逆时针方向，I2沿顺时针方向C．E1<E2，I1沿顺时针方向，I2沿逆时针方向D．E2＝E3，I2沿顺时针方向，I3沿逆时针方向3．如图所示，匀强磁场中有一由半圆弧及其直径构成的导线框，半圆直径与磁场边缘重合，磁场方向垂直于半圆面（纸面）向里，磁感应强度大小为B 0，使该线框从静止开始绕过圆心O 且垂直于半圆面的轴以角速度ω匀速转动半周，在线框中产生感应电流。
现使线框保持图中所示位置不变，磁感应强度大小随时间线性变化。
为了产生与线框转动半周过程中同样大小的电流，磁感应强度随时间的变化率B t∆∆的大小应为A ．0B ωπ B ．02B ωπ C ．04B ωπ D ．02B ωπ4．如图所示，a 、b 是同一导线制成的粗细均匀的闭合导线环，两导线环的半径之比为4:5，其中仅在a 环所围区域内有方向垂直于纸面向里的匀强磁场。
当该磁场均匀变化时，a 、b 两环内的感应电流之比为（ ）A ．1：1B ．4：5C ．5：4D ．16：255．磁悬浮列车是高速低耗交通工具，如图（a ）所示，它的驱动系统简化为如图（b ）所示的物理模型。
电磁感应定律练习 (含答案)
1.固定在匀强磁场中的正方形导线框abcd ，各边长l ，其中ab 是一段电阻为R 的均匀电阻丝，其余三边均为电阻可忽略的铜线.磁场的磁感应强度为B ，方向垂直纸面向里，现有一与ab段所用材料、粗细、长度都相同的电阻丝PQ 架在导线框上，如图所示，以恒定速度v 从ad滑向bc ，当PQ 滑过l/3的距离时，通时aP 段电阻丝的电流是多大?方向如何?〖解析〗PQ 滑动时，产生的感应电动势为 =Blv ①此电路就可以等效为如图所示的电路根据串并联电路的特点和性质，可得电路中的总电阻 R 总＝R 911 ② aP 段的电流 I ＝总R ε32 ③ 联立①、②、③三式，可得 I ＝RυBl 116，方向从a 到P 。
2.(2010·宣武模拟)如图14所示，光滑的U 形金属导轨MNN ′M ′水平的固定在竖直向上的匀强磁场中，磁感应强度为B ，导轨的宽度为L ，其长度足够长，M ′、M 之间接有一个阻值为R 的电阻，其余部分电阻不计．一质量为m 、电阻也为R 的金属棒ab 恰能放在导轨之上，并与导轨接触良好．给棒施加一个水平向右的瞬间作用力，棒就沿轨道以初速度v 0开始向右滑行．求：(1)开始运动时，棒中的瞬时电流i 和棒两端的瞬时电压u 分别为多大？(2)当棒的速度由v 0减小到v 0/10的过程中，棒中产生的焦耳热Q 是多少？解析：(1)开始运动时，棒中的感应电动势：E ＝BLv 03.(9分)一根电阻R ＝0.6 Ω的导线弯成一个圆形线圈，圆半径r ＝1 m ，圆形线圈质量m ＝1 kg ，此线圈放在绝缘光滑的水平面上，在y 轴右侧有垂直线圈平面的磁感应强度B ＝0.5 T 的匀强磁场，如图15所示．若线圈以初动能E 0＝5 J 沿x 轴方向滑进磁场，当进入磁场0.5 m 时，线圈中产生的电能为E ＝3 J ．求：b c(1)此时线圈的运动速度的大小；(2)此时线圈与磁场左边缘两交接点间的电压；(3)此时线圈加速度的大小．解析：(1)设线圈的速度为v，由能量守恒定律得4.(10分)如图16所示，竖直放置的等距离金属导轨宽0.5 m，垂直于导轨平面向里的匀强磁场的磁感应强度为B＝4 T，轨道光滑、电阻不计，ab、cd为两根完全相同的金属棒，套在导轨上可上下自由滑动，每根金属棒的电阻为1 Ω.今在ab棒上施加一个竖直向上的恒力F，这时ab、cd恰能分别以0.1 m/s的速度向上和向下做匀速滑行．(g取10 m/s2)试求： (1)两棒的质量；(2)外力F的大小．解析：(1)根据右手定则，可以判定电路中电流方向是沿acdba流动的．设ab棒的质量为m1，cd棒的质量为m2.取cd 棒为研究对象，受力分析，根据平衡条件可得BIL＝m2g根据题意判断可知m1＝0.04 kg.(2)取两根棒整体为研究对象，根据平衡条件可得F＝m1g＋m2g＝0.8 N.5．(12分)(2009·上海高考)如图17所示，光滑的平行金属导轨水平放置，电阻不计，导轨间距为l，左侧接一阻值为R的电阻．区域cdef内存在垂直轨道平面向下的有界匀强磁场，磁场宽度为s.一质量为m、电阻为r的金属棒MN 置于导轨上，与导轨垂直且接触良好，受到F＝0.5v＋0.4(N)(v为金属棒速度)的水平外力作用，从磁场的左边界由静止开始运动，测得电阻两端电压随时间均匀增大．(已知：l＝1 m，m＝1 kg，R＝0.3 Ω，r＝0.2 Ω，s＝1 m)(1)分析并说明该金属棒在磁场中做何种运动；(2)求磁感应强度B的大小；(3)若撤去外力后棒的速度v随位移x的变化规律满足且棒在运动到ef处时恰好静止，则外力F作用的时间为多少？(4)若在棒未出磁场区域时撤出外力，画出棒在整个运动过程中速度随位移变化所对应的各种可能的图线．解析：(1)金属棒做匀加速直线运动R两端电压U∝I∝E∝v，U随时间均匀增大，即v随时间均匀增大．所以加速度为恒量．(4)可能图线如下：6.如图所示, 金属棒a从高为h处自静止起沿光滑的弧形导轨下滑, 进入光滑导轨的水平部分, 导轨的水平部分处于竖直向下的匀强磁场中. 在水平部分原先静止有另一根金属棒b, 两根棒的质量关系是, 整个水平导轨足够长并处于广阔的匀强磁场中.(1) 当金属棒刚进入磁场的瞬间, 两棒的加速度大小之比是多少?(2) 假设金属棒a始终没跟金属棒b相碰, 则两棒的最终速度各多大?(3) 在上述整个过程中两根金属棒和导轨所组成的回路中消耗的电能是多少?23、(1) 1： 2 (2) 都是(3)7.如图所示，竖直平行导轨间距l=20cm ，导轨顶端接有一电键K 。
电磁感应规律及题型练习题题(含答案)
电磁感应题型专题一、电磁感应中的电路问题1．如图9－3－1所示，在磁感应强度为0.2 T的匀强磁场中，有一长为0.5 m、电阻为1.0 Ω的导体AB在金属框架上以10 m/s的速度向右滑动，R1＝R2＝2.0 Ω，其他电阻不计，求流过导体AB的电流I.2、如图9－3－7(a)所示，水平放置的两根平行金属导轨，间距L＝0.3 m．导轨左端连接R＝0.6 Ω的电阻．区域abcd内存在垂直于导轨平面的B＝0.6 T的匀强磁场，磁场区域宽D＝0.2 m．细金属棒A1和A2用长为2D＝0.4 m的轻质绝缘杆连接，放置在导轨平面上，并与导轨垂直，每根金属棒在导轨间的电阻均为r＝0.3 Ω，导轨电阻不计，使金属棒以恒定速度v＝1.0 m/s沿导轨向右穿越磁场，计算从金属棒A1进入磁场(t＝0)到A2离开磁场的时间内，不同时间段通过电阻R的电流大小，并在图(b)中画出．二、电磁感应中的动力学问题2．在匀强磁场中，磁场垂直于纸面向里，竖直放置的导轨宽0.5 m，导轨中接有电阻为0.2 Ω、额定功率为5 W的小灯泡，如图9－3－2所示．一质量为50 g的金属棒可沿导轨无摩擦下滑(导轨与棒接触良好，导轨和棒的电阻不计)，若棒的速度达到稳定后，小灯泡正常发光．求：(g取10 m/s2)(1)匀强磁场的磁感应强度；(2)此时棒的速度．4、如右图所示，两根平行金属导端点P、Q用电阻可忽略的导线相连，两导轨间的距离l=0.20 m．有随时间变化的匀强磁场垂直于桌面，已知磁感应强度B与时间t的关系为B=kt，比例系数k＝0.020 T／s．一电阻不计的金属杆可在导轨上无摩擦地滑动，在滑动过程中保持与导轨垂直．在t=0时刻，轨固定在水平桌面上，每根导轨每m的电阻为r0＝0.10Ω／m，导轨的金属杆紧靠在P、Q端，在外力作用下，杆恒定的加速度从静止开始向导轨的另一端滑动，求在t＝6.0 s时金属杆所受的安培力．5、(10分)如图9－3－9甲所示，一对平行光滑轨道放置在水平面上，两轨道间距l＝0.20 m，电阻R＝1.0 Ω；有一导体杆静止地放在轨道上，与两轨道垂直，杆及轨道的电阻皆可忽略不计，整个装置处于磁感应强度B＝0.50 T的匀强磁场中，磁场方向垂直轨道面向下．现用一外力F沿轨道方向拉杆，使之做匀加速运动，测得力F与时间t的关系如图乙所示．求杆的质量m和加速度a.三、电磁感应中的能量问题6．(2009·天津高考)如图9－3－3所示，竖直放置的两根平行金属导轨之间接有定值电阻R，质量不能忽略的金属棒与两导轨始终保持垂直并良好接触且无摩擦，棒与导轨的电阻均不计，整个装置放在匀强磁场中，磁场方向与导轨平面垂直，棒在竖直向上的恒力F作用下加速上升的一段时间内，力F做的功与安培力做的功的代数和等于()A．棒的机械能增加量B．棒的动能增加量C．棒的重力势能增加量D．电阻R上放出的热量7、如图 16-7-2所示，正方形线圈abcd 边长L=0.20m,质量m=0.10kg ,电阻R=0.1Ω,砝码质量M= 0.14kg ,匀强磁场B=0.50T.当M 从某一位置下降,线圈上升到ab 边进入匀强磁场时开始匀速运动,直到线圈全部进入磁场.问线圈运动过程中产生的热量多大?(g=10m/s 2)8、如图9－3－8所示，固定的水平光滑金属导轨，间距为L ，左端接有阻值为R 的电阻，处在方向竖直、磁感应强度为B 的匀强磁场中，质量为m 的导体棒与固定弹簧相连，放在导轨上，导轨与导体棒的电阻均可忽略．初始时刻，弹簧恰处于自然长度，导体棒具有水平向右的初速度v 0.在沿导轨往复运动的过程中，导体棒始终与导轨垂直并保持良好接触．(1)求初始时刻导体棒受到的安培力．(2)若导体棒从初始时刻到速度第一次为零时，弹簧的弹性势能为E p ，则这一过程中安培力所做的功W 1和电阻R 上产生的焦耳热Q 1分别为多少？(3)导体棒往复运动，最终将静止于何处？从导体棒开始运动到最终静止的过程中，电阻R 上产生的焦耳热Q 为多少？四、电磁感应中的图象问题9．单匝线圈在匀强磁场中绕垂直于磁场的轴匀速转动，穿过线圈的磁通 量Φ随时间t 变化的关系如 图9－3－4所示，则( )A ．在t ＝0时刻，线圈中磁通量最大，感应电动势也最大B ．在t ＝1×10－2 s 时刻，感应电动势最大C ．在t ＝2×10－2 s 时刻，感应电动势为零D ．在0～2×10－2 s 时间内，线圈中感应电动势的平均值为零图16-7-210、如图9－3－5甲所示，矩形导线框abcd 固定在匀强磁场中，磁感线的方向与导线框所在平面垂直．规定磁场的正方向垂直于纸面向里，磁感应强度B 随时间变化的规律如图9－3－5乙所示，若规定顺时针方向为感应电流i 的正方向，图9－3－6所示的i －t 图中正确的是 ( )五、电磁感应现象中的线框问题11、 如图4所示，匀强磁场的方向垂直纸面向外，而且有理想的边界，用力将长为b ，宽为a 的矩形线框匀速拉出匀强磁场，以下关于拉力做功的说法正确的是（）A ．拉线圈的速度越大，拉力做功越多B ．线圈边长a 越大，拉力做功越多C ．线圈的电阻越大，拉力做功越多D ．磁感应强度增大，拉力做功越多 12、磁感应强度为B 的匀强磁场仅存在于边长为3L 的正方形范围内，有一个电阻为R 、边长为L 的正方形导线框abcd ，沿垂直于磁感线方向，以速度v 匀速通过磁场，如图所示，从ab 边进入磁场算起，求：（1）画出穿过线框的磁通量随时间变化的图线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
法拉第电磁感应定律练习题
1．闭合电路的一部分导线ab处
于匀强磁场中，图1中各情况下导线
都在纸面内运动，那么下列判断中正
确的是 [ ]
A．都会产生感应电流
B．都不会产生感应电流
C．甲、乙不会产生感应电流，丙、丁会产生感应电流
D．甲、丙会产生感应电流，乙、丁不会产生感应电流
1．关于感应电动势大小的下列说法中，正确的是 [ ]
A．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大
B．线圈中磁通量越大，产生的感应电动势一定越大
C．线圈放在磁感强度越强的地方，产生的感应电动势一定越大
D．线圈中磁通量变化越快，产生的感应电动势越大
2．与x轴夹角为30°的匀强磁场磁感强度为B(图1)，一根长l的金属棒在此磁场中运动时始终与z轴平行，以下哪些情况可在棒中得到方向相同、大小为Blv的电动势 [ ]
A．以2v速率向+x轴方向运动
B．以速率v垂直磁场方向运动
4．单匝矩形线圈在匀强磁场中匀速转动，转轴垂直于磁场，若线圈所围面积里磁通量随时间变化的规律如图3所示 [ ]
A．线圈中O时刻感应电动势最大
B．线圈中D时刻感应电动势为零
C．线圈中D时刻感应电动势最大
D．线圈中O至D时间内平均感电动势为0.4V
5．一个N匝圆线圈，放在磁感强度为B的匀强磁场中，线圈平面跟磁感强度方向成30°角，磁感强度随时间均匀变化，线圈导线规格不变，下列方法中可使线圈中感应电流增加一倍的是 [ ]
A．将线圈匝数增加一倍
B．将线圈面积增加一倍
C．将线圈半径增加一倍
D．适当改变线圈的取向
6．如图4所示，圆环a和圆环b半径之比为2∶1，两环用同样粗细的、同种材料的导线连成闭合回路，连接两圆环电阻不计，匀强磁场的磁感强度变化率恒定，
则在a环单独置于磁场中和b环单独置于磁场中两种情况下，M、N两点的
电势差之比为 [ ]
A．4∶1
B．1∶4
C．2∶1
D．1∶2
8．如图5所示，相距为l，在足够长度的两条光滑平行导轨上，平行放置着质量和电阻均相同的两根滑杆ab和cd，导轨的电阻不计，磁感强度为B的匀强磁场的方向垂直于导轨平面竖直向下，开始时，ab和cd都处于静止状态，现ab杆上作用一个水平方向的恒力F，下列说法中正确的是 [ ]
A．cd向左运动
B．cd向右运动
C．ab和cd均先做变加速运动，后作匀速运动
D．ab和cd均先做交加速运动，后作匀加速运动
9．如图6所示，RQRS为一正方形导线框，它以恒定速度向右
进入以MN为边界的匀强磁场，磁场方向垂直线框平面，MN线与线
框的边成45°角，E、F分别为PS和PQ的中点，关于线框中的感应电流 [ ]
A．当E点经过边界MN时，感应电流最大
B．当P点经过边界MN时，感应电流最大
C．当F点经过边界MN时，感应电流最大
D．当Q点经过边界MN时，感应电流最大
10．如图7所示，平行金属导轨的间距为d，一端跨接一阻值为R的电阻，匀强磁场的磁感应强度为B，方向垂直于平行轨道所在平面。
一根长直金属棒与轨道成60°角放置，且接触良好，则当金属棒以垂直于棒的恒定速度v沿金属轨道滑行时，其它电阻不计，电阻R 中的电流强度为 [ ]
11．如图8中，闭合矩形线框abcd位于磁感应强度为B的匀强磁中，ab边位于磁场边缘，线框平面与磁场垂直，ab边和bc边分别用L1和L2。
若把线框沿v的方向匀速拉出磁场所用时间为△t，则通过框导线截面的电量是 [ ]
二、填空题
中感应电动势为____。
13．AB两闭合线圈为同样导线绕成且均为10匝，半径r A=2r B，内有如图10所示的有理想边界的匀强磁场，若磁场均匀减小，则A、B环中的感应电动势之比εA∶εB=____，产生的感应电流之比I A∶I B＝____。
14．如图11所示，线圈内有理想边界的磁场，当磁场均匀增加时，有一带电粒子静止于平行板(两板水平放置)电容器中间，则此粒子带____电，若线圈的匝数为n，平行板电容器的板间距离为d，粒子的质量为m，带电量为q，则磁感应强度的变化率为____(设线圈的面积为S)．
15．一导体棒长l=40cm，在磁感强度B=0.1T的匀强磁场中作切割磁感线运动，运动的速度v=5.0m／s，若速度方向与磁感线方向夹角β=30°，则导体棒中感应电动势的大小为____V，此导体棒在作切割磁感线运动时，若速度大小不变，可能产生的最大感应电动势为____V．
16．如图12所示，在一个光滑金属框架上垂直放置一根长l=0.4m的金属棒ab，其电阻r=0.1Ω．框架左端的电阻R=0.4Ω．垂直框面的匀强磁场的磁感强度B=0.1T．当用外力使棒ab以速度v=5m／s右移时，ab棒中产生的感应电动势ε=____，通过ab棒的电流I=____．ab棒两端的电势差U ab=____，在电阻R上消耗的功率P R____，在ab棒上消耗的发热功率P R=____，切割运动中产生的电功率P=____．
17．将一条形磁铁插入螺线管线圈。
第一次插入用0.2秒，第二次插入用1秒，则两次线圈中电流强度之比为____，通过线圈的电量之比为____，线圈放出的热量之比为____。
18．正方形导线框abcd，匝数为10匝，边长为20cm，在磁感强度为0.2T的匀强磁场中围绕与B方向垂直的转轴匀速转动，转速为120 r／min。
当线框从平行于磁场位置开始转过90°时，线圈中磁通量的变化量是____wb，线圈中磁通量平均变化率为____wb／s，平
均感应电动势为____V。
三、计算题
20．如图14，边长l=20cm的正方形线框abcd共有10匝，靠着墙角放着，线框平面与地面的夹角α=30°。
该区域有磁感应强度B=0.2T、水平向右的匀强磁场。
现将cd边向右一拉，ab边经0.1s着地。
在这个过程中线框中产生的感应电动势为多少？
21．用粗细均匀的绝缘导线制成一个圆环，在圆环用相同导线折成一个内接正方形。
将它们放入一个均匀变化的匀强磁场，磁场方向和它们所在的平面垂直。
问(1)圆环中和正方形中的感应电动势之比是多少?
多大？
22.如图15所示，金属圆环的半径为r，电阻的值为2R。
金属杆oa一端可绕环的圆心O旋转，另一端a搁在环上，电阻值为R。
另一金属杆ob一端固定在O点，另一端b固定在环上，电阻值也是R。
加一个垂直圆环的磁感强度为B的匀强磁场，并使oa杆以角速度匀速旋转。
如果所有触点接触良好，ob不影响oa的转动，求流过oa的电流的范围。
24．如图17所示，匀强磁场B=0.1T，金属棒AB长0.4m，与框
Ω，当金属
棒以5m／s的速度匀速向左运动时，求：
(1)流过金属棒的感应电流多大？
(2)若图中电容器C为0.3μF，则充电量多少？
法拉第电磁感应定律练习题答案
一、选择题
1．D 2．A、D
3．C 4．A、B、D
5．C、D 6．C
7．A、B 8．B、D
9．B 10．A 11．B
二、填空题
12．E
13．1∶1，1∶2
14．负，mgd／nqs
15．0.06V，0.12V
16．0.2V，0.4A，0.16V，0.064W，0.016W，0.08W
17．5∶1，1∶1，5∶1
18．0.008，0.064，0.64
三、计算题
19．a∶0 b∶3A从左向右 C∶1.5A，从上向下 d∶1A，从下向上
20．0.4V
21．π∶2，0.5mA
23．mgvsinθ，(BLcosθ)2v／(mgsinθ)
24．0.2A，4×10-8C
25．2BLv／3R。
