10.钢板开孔技术简介
钢结构楼板开孔规范

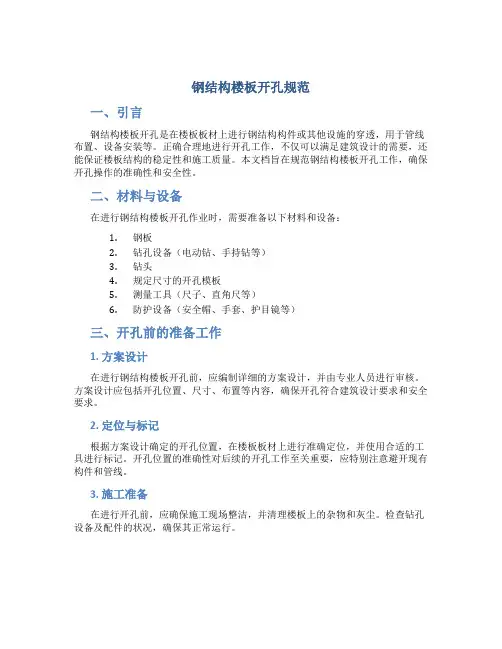

钢结构楼板开孔规范一、引言钢结构楼板开孔是在楼板板材上进行钢结构构件或其他设施的穿透,用于管线布置、设备安装等。
正确合理地进行开孔工作,不仅可以满足建筑设计的需要,还能保证楼板结构的稳定性和施工质量。
本文档旨在规范钢结构楼板开孔工作,确保开孔操作的准确性和安全性。
二、材料与设备在进行钢结构楼板开孔作业时,需要准备以下材料和设备:1.钢板2.钻孔设备(电动钻、手持钻等)3.钻头4.规定尺寸的开孔模板5.测量工具(尺子、直角尺等)6.防护设备(安全帽、手套、护目镜等)三、开孔前的准备工作1. 方案设计在进行钢结构楼板开孔前,应编制详细的方案设计,并由专业人员进行审核。
方案设计应包括开孔位置、尺寸、布置等内容,确保开孔符合建筑设计要求和安全要求。
2. 定位与标记根据方案设计确定的开孔位置,在楼板板材上进行准确定位,并使用合适的工具进行标记。
开孔位置的准确性对后续的开孔工作至关重要,应特别注意避开现有构件和管线。
3. 施工准备在进行开孔前,应确保施工现场整洁,并清理楼板上的杂物和灰尘。
检查钻孔设备及配件的状况,确保其正常运行。
四、开孔操作步骤1. 固定开孔模板根据方案设计确定的开孔尺寸,选择相应的开孔模板,并用螺栓或夹具牢固固定在开孔位置。
2. 钻孔使用合适的钻头,按照开孔位置和尺寸要求,在开孔模板上方进行钻孔。
在钻孔过程中,应确保钻头垂直于楼板表面,避免偏离预定位置。
3. 孔边修整钻孔后,使用锤子、钳子等工具对孔边进行修整,确保孔口的平整、无毛刺,并且符合方案设计要求。
4. 结构处理钻孔完成后,根据实际情况进行结构处理。
对于需要进行补强处理的孔口,应按照设计要求进行加固,并确保补强材料的质量和施工质量。
5. 清理与验收完成钢结构楼板开孔后,应及时清理施工现场,清除掉产生的垃圾和杂物。
同时,进行开孔质量的验收,确保开孔位置和尺寸的准确性、孔口的平整度和补强处理的牢固性。
五、施工安全注意事项在进行钢结构楼板开孔工作时,需要注意以下安全事项:1.佩戴好防护设备,包括安全帽、手套、护目镜等。
钢板开孔设计
7. 过程优化和验证方法(Process optimization
and verification methods)。
• 电路板和模板的检查:使用印刷机的照相机和照明 系统,新的方法允许检查模板开孔是否堵 塞和弄脏, 电路板上的锡膏的定位和是否有桥接。该工具可优 化过程及其维护工具,如模板 底下的清洁和锡膏的 涂敷。一旦调整好,电路板与模板检查可以验证过 程是否保持受控。
流。印刷的锡膏量决定回流的锡球的高度和直
徑。
•
所以, 低成本模板印刷工艺的优点,结合
聚合模板的优点,使得在无电镀Ni/Au UBM上
通过模板锡膏印刷的晶圆植球成为具有高产量
的低成本晶圆植球工艺的推荐技术
鋼板设计
1.模板設計涉及的問題
• 开孔尺寸:长与宽/从电路板焊盘的缩减 • 模板厚度 • 使用的模板技术:化学腐蚀(chem-etch)、激光切割(laser-
幾種新鋼板介紹
植球鋼板
• 高品质、可再生产的超密间距的印刷的因素: 基本设备 - 印刷机、晶圆夹具 模板 - 开孔质量、孔壁光洁度、厚度、尺寸、
几何形状
机器设定 - 印刷速度、压力、分离速度、对准 刮刀 - 刮刀、硬度、角度 锡膏 - 颗粒大小、分布状态、粘性、触变性、
助焊剂载体、塌落特性、金属含量
鋼模板印刷技术的进步
Advancement in Stencil-printing Technology
1. 封闭的材料转移系统(Enclosed material-
transfer system)。这些是用来消除与锡膏滚 条直径有联系的过程变量,材料的干燥,以 及 与材料的补偿和浪费有联系的问题。
印刷缺陷
1. 定位对齐(registration)。这涉及模板与材料附着区域的
钢板开孔技术简介
5.1 化學蝕刻的鋼板
化學蝕刻的鋼板是鋼板製造的主要類型,其成本最低,周期最快。化 學蝕刻的不銹鋼鋼板的製作是通過在金屬箔上涂抗蝕保護劑、用銷釘定位感光工 具將圖像曝光在金屬箔兩面、然後使用雙面工藝同時從兩面腐蝕金屬箔。由於工 藝是雙面的,腐蝕機穿過金屬所產生的孔,或開口,不僅從頂面和底面,而且也 水平的腐蝕。該技術的固有特性是形成刀鋒、或沙漏形狀。 化學蝕刻的缺點:這個方法對引腳間距為0.65mm或更大的元件是可接受的。當 在0.020mm以下間距時,這種缺陷可以用叫做電拋光(electropolishing)的增強 工藝來減小。改進錫膏釋放的另一個技術是梯形截面孔(TSA,trapezoidal section apertures),可進一步提高表面光潔度,消除表面不規則。
六、製造技術的比較
6.1 價格比較 6.2 製作方案的比較 6.3 工藝流程的比較 6.1 價格比較 1. 化學腐蝕鋼板的價格是有框架尺寸驅使的。雖然金屬箔是鋼板製作過程中的重 點,但框架是單一的、最貴的固定成本。其尺寸很大程度上由印刷機類型決定。 可是,大多數印刷機可接納不止一個框架尺寸。多數鋼板供應商保持一定庫存的 標準框架,尺寸範圍從5X5”~29X29”。因為空的金屬箔成本沒有框架高,金屬厚 度對價格沒有影響。並且由於所有孔都是同時蝕刻的,其數量也是無關緊要的。 2. 電鑄成型鋼板價格主要是由金屬厚度驅使的。電鍍到所希望的厚度是主要的考 慮 :厚的鋼板比薄的鋼板成本低。 3. 激光切割鋼板價格是按照設計的孔數-激光一次切割一個孔,及孔越多,成本越 高。還要加上所要求的框架尺寸。一個用激光切割密間距和化學腐蝕標準間距元 件的混合鋼板,當要求許多開孔時,可能是成本有效的方法。可是,對於少於 2500個孔的設計,完全用激光切割整個鋼板也許成本更低。
SMT贴片加工---钢板开孔讲解
● 較不耐用
2. 合金鋼. ● 價格高 ● 蝕刻不易
● 蝕刻帄整不易控制
● 較耐磨損
4
四、鋼板厚度選擇. 一般情況下模版的厚度主要依據基板焊盤大小,貼裝元件接腳間距,焊料的濃度及粘度, 需求量和印刷工藝參數等作調整.一般常用如下: ● 4~10mil (0.1~0.25mm)
零件 Pitch
31 mil 25 mil 20 mil
英制
0402 0603 0805
公制
1005 1608 2125
1206
3216
3.02
1.6
1.2
1.6
2.0
(注) 1206以上之電阻、電容其PAD LAYOUT規範如下: X=0.5+b+0.1mm
零 件 外 型
Y=Wmm
P=L-2b-0.2mm
b:零件吃錫寬度
7
7..2.2 二極體. 零件外型:
16
7.3.5 BGA.
IC Picth=
PCB PAD 鋼版 PAD 鑫旺 建議 T=0.13 T=0.15
0.75
Φ0.35 Φ0.35 0.37
0.8
Φ0.4 Φ0.4 0.4
1.27
Φ0.6 Φ0.6 0.6
0.4
0.45
0.65
7.3.6 排阻.
PCB PAD 單位:mm
0.9
0.7 0.7 0.9 0.9
9.5 間隙. ● 絲印過程中工藝參數印刷間隙為零(密貼式印刷). ● 實際生產中由於PCB板的帄整性問題,一般的印刷間隙要在0.2mm之內.] ● 間隙印刷之好處:
● 便於脫網,利用PCB與鋼片之間之間隙及鋼片之彈力,印刷時因刮刀壓力作用會與PCB
不锈钢管穿孔工艺-概述说明以及解释
不锈钢管穿孔工艺-概述说明以及解释1.引言1.1 概述概述部分内容:不锈钢管穿孔工艺是一种常见的加工方法,用于在不锈钢管上创建孔洞。
不锈钢管作为一种常用的管道材料,在许多工业领域中得到广泛应用,例如化工、石油、天然气和建筑等领域。
穿孔是对不锈钢管进行钻孔、切割或打孔操作,以便适应各种需求和应用。
不锈钢管穿孔工艺有许多不同的方法和技术可供选择,例如机械钻孔、激光切割、等离子切割等。
每种方法都具有不同的特点和适用范围。
在选择合适的穿孔工艺时,需要考虑以下几个因素:管道材质、孔洞形状和尺寸、工艺要求和成本等。
不锈钢管穿孔工艺的关键要点包括穿孔设备的选择、合适的刀具和切割参数的确定、材料的固定和保护以及后续加工和处理等。
正确选择和使用合适的工艺和设备,能够确保穿孔过程的高效性和质量。
本篇文章将详细介绍不锈钢管穿孔工艺的要点和技术,以及相关的实施步骤和注意事项。
通过对不锈钢管穿孔工艺的深入了解,读者将能够更好地理解和应用这一技术,并在实际操作中取得良好的效果。
文章结构文章主要分为引言、正文和结论三个部分,下面将对每个部分的内容进行详细阐述。
1. 引言:1.1 概述: 在引言部分首先对不锈钢管穿孔工艺进行简要概述,介绍其在工业生产中的重要性和应用领域。
可以提及不锈钢管穿孔工艺的定义、作用和优势,引发读者对该主题的兴趣。
1.2 文章结构: 在这一小节中,将详细介绍整篇文章的结构,包括各个部分的主要内容和分工。
可以简要提及下面的主要章节,并说明各章节之间的逻辑关系。
1.3 目的: 阐述本文撰写的目的和意义,阐明为什么需要对不锈钢管穿孔工艺进行深入研究和探讨。
可以强调研究该工艺的重要性,以及对工业生产的影响和应用前景。
2. 正文:2.1 不锈钢管穿孔工艺要点1: 在这一部分,详细介绍不锈钢管穿孔工艺的相关要点。
可以从工艺的基本原理、工艺流程、所需设备和材料等方面进行阐述。
对于每个要点,可以提供相关的案例或实际应用,以加深读者对该工艺的理解。
钢板开孔基本原理
2.5 開孔設計 必須符合設計理論依據:
設計最關鍵的環節是尺寸、形狀兩要素 必須保證:有利於錫膏釋放和脫模;有利於改善工藝缺陷 影像錫膏釋放的三大要素是:寬厚比和面積比;孔壁幾何形狀;孔壁 粗糙度 開孔設計必須遵循一般通用規則,但須以現場工藝環境作為基礎。
去毛刺技術是利用導體尖端放電造成金屬轉移,將毛刺除凈。爲了避 免燒焦和更好地吸收放電時轉移過來的金屬(分子),所以整個過程要浸泡在特 定的溶液中。
目前,國內常用的電拋光配液也可達到去毛刺的作用,但加工時間較 長,對其他部位的電腐蝕作用不易控制,往往造成加工開孔尺寸及過細間距的偏 差。 新配方溶液,能夠大大地縮短加工時間,從而可以很有效地控制住電腐蝕 副作用的發生。
三、加工製造
3.1 工藝方法選擇 3.2 材料選擇 3.3 鋼片表面 3.4 製造和製造后處理
3.1 工藝方法選擇
應用要求
腐蝕
激光
電鑄 激光加拋光 激光加腐蝕 激光加電鑄 腐蝕加電鑄
>0.65P
R
R
0.5~0.635P
R
R
0.4~0.5P
R
R
R
0.3~0.4P
R
R
R
FLIP-CHIP
R
R
R
R
MARK
STEP DOWN 部分
電拋光模板: 激光切割后,對模板進行電拋光處理,以改善開孔孔壁,利於錫膏或
貼片膠的脫模。電拋光去模板開口邊緣毛刺,其原理是依據尖端放電的效應去除 激光切割餘留的毛刺。
基本原理: 當導體處於強電場的特殊環境中,導體就會發生尖端放電現象,這種 放電在導體的尖端處尤其明顯。這種尖端放電使模板開口邊緣凸出部分瞬間聚集 很大的電流,并大大超過其餘的平坦部位,在尖端放電很強的時候,同時也伴隨 者金屬(分子)轉移。
不锈钢穿孔流程-概述说明以及解释
不锈钢穿孔流程-概述说明以及解释1.引言1.1 概述不锈钢是一种耐腐蚀性能极佳的金属材料,因其具有高强度、高硬度和良好的耐磨性等特点,被广泛应用于各个领域。
而穿孔则是一种将不锈钢板或管材上制造出一系列孔洞的加工过程。
不锈钢穿孔流程主要通过机械力对不锈钢材料进行加工,以达到所需的穿孔效果。
穿孔方式分为冲孔和钻孔两种常见方法。
冲孔是通过冲压机械将模具对不锈钢材料进行冲压,形成所需的孔洞;而钻孔则是通过钻头对不锈钢进行钻孔操作。
不锈钢穿孔流程的具体步骤包括以下几个方面。
首先,确定穿孔的位置和尺寸,并制定相应的加工方案。
然后,选择合适的冲孔或钻孔工具和设备,并根据实际情况进行装配调试。
接下来,对不锈钢材料进行精确定位和固定,以确保加工的准确性和稳定性。
在加工过程中,控制好加工速度、压力和参数,避免过渡施力或过度切削,以免影响不锈钢材料的性能。
最后,完成穿孔后,进行必要的后续加工和处理,如去毛刺、研磨抛光等,以提高穿孔件的质量。
不锈钢穿孔流程在各行各业均有广泛应用。
例如,在建筑领域,不锈钢穿孔板常被用作装饰材料,可以营造出别具一格的艺术效果;在制造业中,不锈钢穿孔管常被用于过滤和分离等工艺,提高产品的质量和效率。
此外,不锈钢穿孔还可以有助于增强材料的通风性、透光性和抗压性能等,具有多种实际应用价值。
综上所述,不锈钢穿孔流程是一种重要的金属加工技术,可以为不锈钢材料赋予更多的功能和应用特性。
随着工艺和设备的不断进步和优化,不锈钢穿孔技术将在更多领域得到应用,为各行各业提供更好的解决方案和发展机遇。
文章结构部分应该包含对整篇文章内容的概述和组织安排的描述。
以下是针对不锈钢穿孔流程文章的一个可能的1.2文章结构的内容:"1.2 文章结构本文将对不锈钢穿孔流程进行详细介绍和分析。
文章分为引言、正文和结论三个部分。
在引言部分,首先对不锈钢穿孔流程进行了概述,介绍了其在不锈钢加工中的重要性和应用范围。
随后,该部分阐明了文章的结构和组织安排,使读者能够清晰地了解整篇文章的内容和安排,为读者提供了预期结果和阅读路线。
建筑业十项新技术介绍
7.2.1 地源热泵供暖空调技术 7.2.2 供热采暖系统温控与热计量技术
7.3 预拌砂浆技术
12
8.建筑防水新技术
8.1 新型防水卷材应用技术
8.1.1 高聚物改性沥青防水卷材应用技术 8.1.2 自粘型橡胶沥青防水卷材 8.1.3 合成高分子防水卷材:涉及合成橡胶类防水卷材
第二讲
建筑业十项新技术
简介
(2023)
1
建筑业十项新技术(2023)
1. 地基基础和地下空间工程技术 2. 高性能混凝土技术 3. 高效钢筋与预应力技术 4. 新型模板及脚手架应用技术 5. 钢构造技术 6. 安装工程应用技术 7. 建筑节能和环境保护应用技术 8. 建筑防水新技术 9. 施工过程监测和控制技术 10.建筑企业管理信息化技术
6
4.新型模板及脚手架应用技术
4.1 清水混凝土模板技术 4.2 早拆模板成套技术 4.3 液压自动爬模技术 4.4 新型脚手架应用技术
4.4.1 碗扣式脚手架应用技术 4.4.2 爬升脚手架应用技术 4.4.3 市政桥梁脚手架施工技术 4.4.4 外挂式脚手架和悬挑式脚手架应用技术
1.4.1 暗挖法
1.4.2 逆作法
1.4.3 盾构法
1.4.4 非开挖埋管技术
4
2.高性能混凝土技术 2.1 混凝土裂缝防治技术 2.2 自密实混凝土技术 2.3 混凝土耐久性技术 2.4 清水混凝土技术 2.5 超高泵送混凝土技术 2.6 改性沥青路面施工技术
5
3.高效钢筋与预应力技术
本技术旳主要内容涉及:设计旳构造措施、混凝土原材料 (水泥、掺合料、细骨料、粗骨料)旳选择、混凝土配合比对抗裂 性能影响因数、抗裂混凝土配合比优化设计措施以及施工中旳某 些技术措施(后浇带、养护与温控)等。
钢板开孔规范
纲网制作及开制纲网规范一.网框二.绷网方式三.钢片厚度四. MARK点刻法五.字符六.开口通用规则七.开口方式一.网框常用网框推荐型号:1)29”x29”2 )23”x23”3 )650mmx550mm4 )600x550mm印刷机的大小不一样,对网框的大小要求也会不一样,所以具体网框的大小要视印刷机的情况而定。
二.绷网方式若须电解抛光先将钢片电抛光处理,保证钢片光亮,无刺然后选择合适的绷网方式1.黄胶+DP100 +铝胶带绷网方式:因DP100本身耐清洗,再加上铝胶带保护,故不会脱网.2.黄胶+DP100 +S224保护漆绷网方式:DP100不会受清洗剂腐蚀,S224保护漆可使丝网不漏光及更美观.3.黄胶+DP100内部全部封胶的绷网方式:此种绷网方式可耐任何清洗剂清洗.而且美观,客户在清洗网板时更方便.4.黄胶+DP100两面封胶的绷网方式:此种绷网方式可耐超声波清洗三.钢片1. 钢片厚度 (厚度可用0.1mm-0.3mm)(1)为保证足够的锡浆/胶水量及焊接质量,常用推荐钢片厚度为:印胶网为0.2mm, 印锡网为0.15mm;(2)如有重要器件(如QFP 、CSP、0402、0201、COB等元件),为保证印锡量和焊接质量,印锡网钢片厚度的選擇較重要。
2. 钢片尺寸为保证钢网有足够的张力和良好的平整度,通常建议钢片距网框内侧保留有20~30mm.四. MARK点刻法视客户的印刷机而定,有印刷面半刻,非印刷面半刻,两面半刻,全刻透封黑胶和全刻透不封黑胶。
五.字符为能方便区分钢网适合生产的机型、使用状况以及与客户之间的沟通,通常建议在钢网上刻以下字符:客户型号(MODEL)、本厂编号(P/C)、钢片厚度(T)、生产日期(DATE).六.开口通用规则1. 测试点,单独焊盘,客户无特殊说明则不开口.2. 中文字客户无特殊要求不刻.七.开口方式(一) 印刷锡浆网1Chip料元件的开口设计:(1) 封装为0402的焊盘开口1:1;(2) 封装为0603及0603以上的CHIP元件。
钢板开孔技术
数据过大时应压缩后传送,可使用*.ZIP、 *.ARJ、 *.LZH等任何压缩格式
GEBER、HPGL、*.JOB、*.PCB、 *.GWK、*.CWK、*.PWK、*.DXF
PADS2000、POWERPCB、GCCAM4.14、PROTEL、 AUTOCADR14(2000)、CLIENT98、CAM350V、V2001
初 识 SMT 模 板
定义 功能
一种SMT专用模具 帮助锡膏的沉 积
目的 将准确数量的锡膏转移到PCB上准确位置
SMT工艺的发展,SMT模板还被应用于胶剂工艺
模
板
的
演
变
网板 (MASK)
尼龙/聚脂 网板 铁/铜丝 网板 铁/铜 模板
模板 (STENCIL)
不锈钢 模板
5
模
化 学 蚀 刻 法
板
的
元 件 直径 (d)mm 0402 0.29 0603 0.36 0805 0.55 1206 0.8
模
板
的
开
口
设
计
细间距IC/QFP,为防止应力 集中,最好两端倒圆角 片状元件的防锡珠开法最好选择内 凹开法,这样可以避免墓碑现象 模板设计时,开口宽度应至少保证 4颗最大的锡球能顺畅通过
20
模 板 的 使 用
目
录
序言
初识SMT模板
模板的演变 模板的制作工艺 模板的后处理 激光模板制作所需的资料 模板的开口设计 模板的使用 模板的清洗 影响模板品质的因素
序
言
• 目前,隨著世界高科技的飛速發展﹐電子 產品已向小型化和高功能化發展﹐短小輕 薄是全世界的主流趨勢﹐所以印刷電路板 也愈來愈高精度化﹒SMT技術已成為主 流﹒最近更是隨著超精密Pitch(≦ 0.4mm) 的零件的應用.對我們錫膏印刷制程提出 強有力的挑戰.同時對鋼板設計的要求也 越來
SMT钢板开孔技术简介
鋼板一般由黃銅或不鏽鋼制成,早期使用黃銅是因 其容易取得且易于蝕刻,但是,黃銅因為其抗強度僅為 27.000 1b ,而顯得太軟,所以,黃銅制成的印刷鋼板在制 程中,取置及貯存時均易變形受損。而不鏽鋼,因其抗強 度為163.000 1b之高,故不易變形受損,因為很耐用,不鏽 鋼的缺點是蝕刻為困難.
鋼板開孔 技朮簡介
目录
一、序言 二、鋼板的作用 三、鋼板的結構 四、鋼板的演變 五、鋼板的制造技術 六、造制技術的比較
一、序言
目前,隨著世界高科技的飛速發展﹐電子產品已向 小型化和高功能化發展﹐短小輕薄是全世界的主流趨 勢﹐所以印刷電路板也愈來愈高精度化﹒SMT技術已 成為主流﹒最近更是隨著超精密Pitch(≦ 0.4mm)的零件 的應用.對我們錫膏印刷制程提出強有力的挑戰.同時對 鋼板設計的要求也越來越高.
絲網
張網采用红胶+铝胶带方式,在铝框与胶粘接处,须 均匀刮上一层保护漆(S224)。同时,为保证网板有足 够的张力( 规定不小于30牛顿/cm)和良好的平整度
C.網框:框架尺寸根据印刷机的要求而定,以DEK265和
MPM UP3000机型为例,框架尺寸为29′*29′(inch) , 采
用铝合金, 框架型材规格为1.5′*1.5′(inch)
5KHz
4) 切割速度 根據刀具進行調節
5) 金屬板厚度 0.1~0.15mm
三、鋼板的結構
鋼板是一種用液體或干膜覆蓋于金屬薄片并蝕刻 制成的金屬板,覆蓋層除那些需蝕刻成切口的區域外,將 金屬薄片完全蓋住,蝕刻后,再將覆蓋層去除,將此金屬薄 片直接粘接在框架上,稱為金屬鋼板,若是通過金屬絲網 與框架進行粘接,則稱為柔性鋼板,一般建議使用柔性鋼 板的粘接方式,因為金屬絲網可令鋼板在其牽引下變得 平坦無彎曲.
钢板开孔的基本原理
4.2 固定外框
优点:使用、清洗方便,易于保证弹性、平整度 及张力均匀性
缺点:储存空间大,浪费材料,增加生产环节和 订单成本
材料:有铝型材、铸铝、铸钢及不锈钢等
4.3 半活动外框
优点:节省材料,清洗方便,能保证弹性、平整度及 张力均匀性
缺点:操作较麻烦
五、粘網制作
粘网的好坏将直接影响印刷精度及STENCIL使用寿命 不低于25Ncm的丝网张力及张力均匀性在±5Ncm是
市场人员及工程人员的技术 素质和经验至关重要
2.2 设计依据
实际应用 印刷机:印刷机要求STENCIL外框,MARK点在哪面, 印刷格式等 PCB:待装配PCB要求哪些需开孔,哪些不需要 工艺:印刷胶水还是锡膏?有何种工艺缺陷?是否通 孔元件使用SMT工艺?测试点是否开孔? 装配密度:装配密度越高对STENCIL要求越高 产品类别:产品装配质量要求越高对STENCIL要求越 高
3.4 制造和制造後處理
采用合适的加工手段确保设计要求得到满足 主要影响STENCIL好坏的几个重要因素: 开孔位置 开孔形状 开孔尺寸 孔壁形状 孔壁粗糙度
后处理 表面粗化处理:便于锡膏滚动印刷 孔壁精化处理:便于锡膏有效释放
四、外框選擇
4.1 活动外框 4.2 固定外框 4.3 半活动外框
各測試點之間張力差不可大於9N/CM。
检验及包装
检验STENCIL是否符合设计 要求是质量保证的关键
检验要素应包括影响 STENCIL外观和使用的所有要素
包装应与不同的运输方式相 适应
鋼板厚度 = 6MIL = 4MIL =8MIL =5MIL = 3MIL等 鋼板對應
零件的開孔方法 NOTE BOOK CONNECT 的鋼板開孔方法 PIN IN PASTE的鋼板開孔方法
钢板冲孔用途
钢板冲孔用途
钢板冲孔是一种在钢板上进行孔洞加工的技术,其用途广泛,可以在建筑、交通工具、家具等领域得到应用。
钢板冲孔的主要目的是为了提高钢板的通风透气性、减轻重量、美化外观、增加强度等。
下面我们将分别介绍钢板冲孔在不同领域的具体应用。
在建筑领域,钢板冲孔常常用于制作楼梯扶手、栏杆、窗户、阳台等部件。
通过在钢板上冲孔,可以使建筑结构更加通风透气,增加采光,提高空气流通效果,同时也可以美化建筑外观,增加设计感。
在现代建筑设计中,钢板冲孔已经成为一种常见的装饰手法,为建筑注入了时尚、现代的元素。
在交通工具领域,钢板冲孔被广泛应用于汽车、火车、飞机等交通工具的制造中。
在汽车制造中,钢板冲孔可以用于制作车身外壳、座椅支架、排气孔等部件,提高汽车的整体强度和安全性。
在飞机制造中,钢板冲孔可以用于制作机身、机翼等部件,减轻飞机的重量,提高燃油效率。
在火车制造中,钢板冲孔可以用于制作车厢、车门等部件,提高乘客的乘坐舒适度。
在家具领域,钢板冲孔也有着重要的应用价值。
现代家具设计追求简约、时尚的风格,钢板冲孔正是符合这一趋势的制作工艺。
通过在钢板上冲孔,可以制作出具有空间感、透气性的家具,如鞋架、书桌、椅子等。
钢板冲孔还可以用于制作花格、挂件等家居装饰品,为家居空间增添一份别致的艺术气息。
总的来说,钢板冲孔作为一种重要的加工工艺,在各个领域都有着广泛的应用。
通过钢板冲孔,可以实现钢板的功能性和装饰性的双重提升,为各行各业带来更多的可能性。
随着科技的不断发展和进步,相信钢板冲孔技术将会在未来得到更多的创新和应用,为人类生活带来更多的便利和美好。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
目 录
一、序言
二、鋼板的作用
三、鋼板的結構
四、鋼板的演變
五、鋼板的制造技術 六、造制技術的比較
一、序言
目前,隨著世界高科技的飛速發展﹐電子產品已向 小型化和高功能化發展﹐短小輕薄是全世界的主流趨 勢﹐所以印刷電路板也愈來愈高精度化﹒SMT技術已 成為主流﹒最近更是隨著超精密Pitch(≦ 0.4mm)的零件 的應用.對我們錫膏印刷制程提出強有力的挑戰.同時對 鋼板設計的要求也越來越高.
二、鋼板的作用
鋼板的定义 :一种SMT专用模具(又稱模板) 鋼板的主要功能是帮助锡膏的沉积(deposition)。目 的是将准确数量的材料转移到光板(bare PCB)上准确的 位置。锡膏阻塞在鋼板上越少,沉积在电路板上就越 多。因此,当在印刷过程中某个东西出错的时候,第 一个反应是去责备鋼板。可是,应该记住,还有比鋼 板更重要的参数,可影响其性能。这些变量包括印刷 机、锡膏的颗粒大小和黏度、刮刀的类型、材料、硬 度、速度和压力、鋼板从PCB的分离(密封效果)、阻焊 层的平面度、和元件的平面性。
5.3.1 SL-600*600切割机 1)大理石基座的固体 刚性结构保证了加工的 高精度和高稳定性 2)X轴Y轴线性光栅 校准系统保证位置精度, 全程误差<+5um,重复精 度〈+3um,分辩率 0.5um。
5.3.2 激光切割鋼板制作管制項目: 1) 2) 3) 4) 5) 6) 7) 8) 光斑大小 30~35 μm 波長 頻率 5KHz 切割速度 根據刀具進行調節 金屬板厚度 0.1~0.15mm 張网方式 張网力量 35~40N/Cm 金屬板扭曲度
四、鋼板的演變
尼龙/聚脂 网板 铁/铜丝 网板
网板 (MASK)
铁/铜 鋼板 鋼板 (STENCIL) 不锈钢 鋼板
五、鋼板的制造技術
5.1 化学蚀刻的鋼板 5.2 电铸成形(Electroforming) 5.3 激光切割的鋼板
鋼板制造的三个主要技术是,化学蚀刻(chemical etching)、激光切割(laser cutting)和电铸成形 (electroforming)。每个都有独特的优点与缺点。化学蚀 刻和激光切割是递减(substractive)的工艺、电铸成形是 一个递增的工艺。通常,当用于最紧的间距为0.025"以 上的应用时,化学腐蚀(chem-etched)鋼板和其它技术同 样有效。相反,当处理0.020"以下的间距时,应该考虑 激光切割和电铸成形的鋼板。虽然后面类型的鋼板对 0.025"以上的间距也很好,但对其价格和周期时间可能 就难说了。
5.1 化学蚀刻的鋼板
化学蚀刻的鋼板是鋼板世界的主要类型。它们成 本最低,周转最快。化学蚀刻的不锈鋼鋼板的制作是 通过在金属箔上涂抗蚀保护剂、用销钉定位感光工具 将图形曝光在金属箔两面、然后使用双面工艺同时从 两面腐蚀金属箔。由于工艺是双面的,腐蚀剂穿过金 属所产生的孔,或开口,不仅从顶面和底面,而且也 水平地腐蚀。该技术的固有特性是形成刀锋、或沙漏 形状(見下图)。
圖一
5.2 电铸成形(Electroforming)
电铸成形,一种递增 而不是递减的工艺,制作 出一个镍金属鋼板,具有 独特的密封(gasketing)特 性,减少锡桥和对鋼板底 面清洁的需要。该工艺提 供近乎完美的定位,没有 几何形状的限制,具有内 在梯形的光滑孔壁和低表 面张力,改进锡膏释放。
GERBER文件:学名RS274格式,它是将PCB信息转化成 多种光绘机能识别电子数据,亦称光绘文件GERBER 文件是一种有X、Y坐标和附加命令的软件结构 GERBER文件类型:GERBER文件结合Aperture list(亦称 D-Code)文件,定义了图形形状及大小。D-Code定义了 电路中的线路、孔、焊盘或别的图形的大小及形状 RS274X:含X、Y 坐标,也含D-Code文件RS274D: 含X、Y 坐标,不含D-Code文件
鋼板一般由黃銅或不鏽鋼制成,早期使用黃銅是因 其容易取得且易于蝕刻,但是,黃銅因為其抗強度僅為 27.000 1b ,而顯得太軟,所以,黃銅制成的印刷鋼板在制 程中,取置及貯存時均易變形受損。而不鏽鋼,因其抗強 度為163.000 1b之高,故不易變形受損,因為很耐用,不鏽 鋼的缺點是蝕刻為困難.
蝕刻鋼板切片
普通激光切 割鋼板切片
電拋激光射 鋼板切片
6.2 制作方案的比較
鋼板製作 ﹕ 工程單位負責制定<<無鉛鋼板製作規範>>, 該規範 須清楚說明鋼片厚度,開孔製作方式及鋼板上對應PCB 各種PAD的開口形狀及開口大小等要求, 並將最新的<< 無鉛鋼板製作規範>>及時送達鋼板製作廠商
目前一般無鉛鋼網厚度為0.13mm
鋼片
絲網
張網采用红胶+铝胶带方式,在铝框与胶粘接处,须 均匀刮上一层保护漆(S224)。同时,为保证网板有足 够的张力( 规定不小于30牛顿/cm)和良好的平整度 C.網框:框架尺寸根据印刷机的要求而定,以DEK265和 MPM UP3000机型为例,框架尺寸为29′*29′(inch) , 采
用铝合金, 框架型材规格为1.5′*1.5′(inch)
5.3.3 激光切割鋼板的后处理 表面打磨 去除开口处熔渣(毛刺) 增加表面摩擦力,以利锡膏 滚动,达到良好下锡
电抛光
有必要地话,可选择电 抛光以完全去除熔渣,改善 孔壁 与电铸媲美的电抛光鋼板
5.3.4 激光切割鋼板制作所需的资料
(1)空基板(版次正确,无变形/损坏/断裂) (2)菲林(SMD及丝印层,无折痕,未受冷受热) (3)數據文件(须含SMT solder paste layer(含有 Fiducial Mark数据和PCB外形数据)还须含有字符层数 据,以便检查正反面、元件类别等数据过大时应压缩 后传送,可使用*.ZIP、 *.ARJ、 *.LZH等任何压缩格 式) GEBER、HPGL、*.JOB、*.PCB、*.GWK、 *.CWK、*.PWK、*.DXFPADS2000、POWERPCB、 GCCAM4.14、PROTEL、AUTOCADR14(2000)、 CLIENT98、CAM350V、V2001
六、造制技術的比較
6.1 價格比較 6.2 制作方案的比較 6.3 工藝流程的比較
6.1 價格比較
1.化学腐蚀鋼板的价格是有框架尺寸驱使的。虽然 金属箔是鋼板制作过程中的重点,但框架是单一的、 最贵的固定成本。其尺寸很大程度上由印刷机类型决 定。可是,大多数印刷机可接纳不止一个框架尺寸。 (框架尺寸是工业标准)。多数鋼板供应商保持一定库存 的标准框架,尺寸范围从5x5" ~ 29x29"。因为空的金 属箔成本没有框架的那么多,金属厚度对价格没有影 响。并且由于所有孔都是同时蚀刻的,其数量也是无 关紧要的。
三、鋼板的結構
鋼板是一種用液體或干膜覆蓋于金屬薄片并蝕刻 制成的金屬板,覆蓋層除那些需蝕刻成切口的區域外,將 金屬薄片完全蓋住,蝕刻后,再將覆蓋層去除,將此金屬薄 片直接粘接在框架上,稱為金屬鋼板,若是通過金屬絲網 與框架進行粘接,則稱為柔性鋼板,一般建議使用柔性鋼 板的粘接方式,因為金屬絲網可令鋼板在其牽引下變得 平坦無彎曲.
鋼板的基本組成部分
金屬板與張网連接
鋼板 網框
鋼板金屬 板部分
鋼板張 網部分
A.鋼片﹕鋼片材質的好壞直 接影響鋼板使用壽命和印刷 效果﹐選用鋼片材 質﹕SUS304H ﹐使用寿命 網框 达到20万次以上 特點﹕硬度高﹐無磁性﹐耐 腐蝕。 B.絲網﹕絲網選用100目鋼 絲網﹐張力大平整度好﹐熱 膨脹系數與不銹鋼片相匹配 不易變形。
2.电铸成形鋼板价格主要是由金属厚度驱使的。电 镀到所希望的厚度是主要的考虑:厚的鋼板比薄的 鋼板成本低。 3.激光切割鋼板价格是按照设计的孔数-激光一次 切割一个孔,即孔越多,成本越高。还要加上所要 求的框架尺寸。一个用激光切割密间距和化学腐蚀 标准间距元件的混合鋼板,当要求许多开孔时,可 能是成本有效的方法。可是,对于少于2500个孔的 设计,完全用激光切割整个鋼板也许更成本低。
化學蝕刻的缺點:这个方法对引脚 间距为0.65mm或更大的元件是可 接受的。当在0.020mm以下间距 时,这种形状产生一个阻碍锡膏 的机会,这个缺陷可以用叫做电 抛光(electropolishing)的增强工艺 来减小。改进锡膏释放的另一个 技术是梯形截面孔(TSA, trapezoidal section apertures),可以 进一步提个感光工具(虽然单面)可能存在位置 不正。如果电镀工艺不均匀,会失去密封效果。还 有,如果清洗过程太用力,密封“块”可能会去掉。
5.3 激光切割的鋼板
直接从客户的原始Gerber数据产生,激光切割不锈 鋼鋼板的特点是没有摄影步骤。因此,消除了位置不 正的机会。鋼板制作有良好的位置精度和可再生产性。 Gerber文件,在作必要修改后,传送到(和直接驱动)激 光机。物理干涉少,意味着出错机会少。虽然有激光 光束产生的金属熔渣(蒸发的熔化金属)的主要问题,但 现在的激光切割器产生很少容易清除的熔渣。激光技 术是唯一允许现有的鋼板进行返工的工艺。
制作方式為激光切割+電拋光
6.3 工藝流程的比較
