输电塔结构模型设计
高压输电线路铁塔结构设计分析
高压输电线路铁塔结构设计分析发表时间：2016-04-22T11:33:29.540Z 来源：《电力设备》2015年第10期供稿作者：卢燕坤[导读] 广西泰能工程咨询有限公司笔者对高压输电线路铁塔进行了简要的概述，随后分析了高压输电线路铁塔的设计结构。
（广西泰能工程咨询有限公司）摘要:高压输电线路中，铁塔是其中最常见的一种输电设施，起到了支撑还有保护高压输电线的作用。
文中，笔者对高压输电线路铁塔进行了简要的概述，随后分析了高压输电线路铁塔的设计结构。
关键词：高压输电线路铁塔结构设计基本原则要点引言：在现代电力系统中，高压输电线铁塔起到了非常重要的作用。
它是架起和保护高压输电线路的重要组成部分，其设计结构是否合理，直接关系到电力系统运行的安全与发展。
目前我国电力事业发展迅速，对铁塔的设计结构也有了更高的要求。
一高压输电线路铁塔概述在我国的经济建设中，远距离的电力输送主要运用高压输电线路，高压输电线路已经成为了目前我国经济建设中的主要命脉。
高压输电线路中的铁塔主要起到支撑和保护高压输电线路的作用，使高压输电线路上的避雷针以及导线可以保持在安全距离之内，同时使的地面上的跨越物以及其他的建筑物可以与高压导线处在安全距离之内。
导线的自重、其上的覆冰以及风载、还有年平均气温对其的影响，都是铁塔本身需要承受的荷载。
一定情况下，风的作用会使得导线发生微幅的震动，这种震动会直接引起塔身震动，风力比较大时，铁塔可能会由于震动而造成塔身的破坏。
为了避免这种情况的发生，铁塔一般都需要确保自身有足够抗破坏的轻度。
还有一些特殊的原因，例如导线产生断裂，面对这种情况，铁塔是否有足够的强度来应对由于导线断裂而造成的塔身破坏，这也是铁塔性能的一个重要的衡量标准。
由于我国输电电压等级的不断提高，铁塔的体积和重量都随之越来越大，很多地区都建成了500kV的输电网，而且其电压等级还在逐渐增加，很多山区还有需要过江等的一些大跨越的铁塔的应用，对现下的铁塔提出了更高的要求。
山地输电塔模型设计与制作
加载前，将底板卡扣在承台板上，挂上 3 根导线（各参赛队相同，在模型制作前 统一抽签确定）、加载盘和侧向加载引导线，此时为“空载”阶段，并在承台板上放 置 3 个激光测距仪用于测量 3 根导线跨中加载盘底面至承台板面之间的净空距离。荷 载施加分三级，一、二级加载均为挂线荷载，分别在指定导线的加载盘上放置砝码， 三级加载是通过侧向加载引导线施加侧向水平荷载。
（绑扎方式自定），用于模型和导线挂钩或侧向加载挂钩之间的连接。用于悬挂导线
和连接侧向加载引导线的高强尼龙绳不允许共用，高强尼龙绳不得兼作结构构件。
（5）导线采用直径 2.0mm 的钢绞线（参考质量 16g/m）制作，长度自定，但单根 导线总长（含挂钩）应在 600mm~1400mm 的范围内，各导线悬挂加载点（3 个）设在 导线总长（含挂钩）的四分点处。不得进行拆分或合并钢绞线等操作，也不得将钢绞
（2）表中“标准质量”仅用于计算各参赛队领用材料质量，进而计算材料利用效
率得分。
密度
顺纹抗拉强度
抗压强度
弹性模量
0.8 g/cm3
60 MPa
30 MPa
6 GPa
表 4 竹材参考力学指标
（3）模型制作提供 502 胶水（30g 装）6 瓶，用于结构构件之间的连接。
（4）提供长度为 200mm 高强尼龙绳（2mm 粗）4 段，绑扎在低挂点、高挂点上
公差），各参赛队可提出更换。
竹材规格
竹材名称
标准质量（g）
1250mm×430mm×0.20 (+0.05) mm 集成竹片（单层）
2019湖北省大学生结构设计大赛输电塔总结
——输电塔模型 2019.7.21
在今年的4月29日，我报名参加了我们学院的结构设计，我知道结构设计大赛是有一定的难度，在
那时我想到做一件事情肯定是有很多挑战性的困难，只有这样才会从 中学习、收获一些有价值的东西，之后我报名了。
在接下来的日子里，我也是搜寻着有关这方面的资料，对于这方面的了解可以说是零基础、零概念， 一切需要自己以及队友们之间的协作和配合，共同去完成这个充满挑战性的比赛，我相信，任何东西都 是从无到有，需要经历一个耐人寻味的过程，而这个就因人而异，那些厉害的人物并不是一开始就很厉 害，他们也是从什么都不知道到某个知识领域懂得很多，别人在身后付出的不仅仅是时间，还有其他的 东西，比如说，对于一件事物的思维方式，这就告诉我，要随着事物的改变而去改变自己的思维方式。 不要觉得自己很菜，要知道别人也是从很菜变成高手的。
得。
这个方法在比赛 的时候我们才知道，当时没有
采用。还有他们的不是全空正方体柱到底是怎样做成的，这就
需要队友们在实验室去做试验了，不一定这是最好的，可能有
更好的有待去创新，当时，我也问下下获得第一名的领队（老
师），他们的空心柱每隔一段距离放正方形块，才能保证杆件
不会发生破坏，这就需要去试验了，之后我也没有再多问了，
这也相当于知识产权，毕竟每一个学校的设计都是不一样的，
各具特色。但是，结构受力都是异曲同工之妙，大同小异，怎
样把模型的自重减下下，同时又能够满载，这就需要用心了。
79号 武汉理工大学2队 一等奖 排名第2
在成型的模型中，有很多队用到了拉条，可以起到抗扭的作 用，这种效果很实用，但是节点处要处理得当，这是成功的关键 所在，没有处理好，就会使整个模型倒塌，甚至杆件破坏，在现 场加载的时候，这种事情常有发生，因此需要谨慎使用。
高压输电线路铁塔结构设计
高压输电线路铁塔结构设计摘要：高压输电线路负责电厂与变电站、变电站与变电站之间电力传输和分配的主要电力设施，被称为电力事业的动脉。
由于我国资源和人口分布不均匀，因此，就更需要加强高压输电线路的建设工作，将电能有效输送到用电地区，完成电力事业肩负的任务。
电力产生要高质量传送到用电地，必须依靠电网的传输功能。
高压输电线路负责电厂与变电站、变电站与变电站之间电力传输和分配的主要电力设施，被称为电力事业的动脉。
由于我国资源和人口分布不均匀，因此，就更需要加强高压输电线路的建设工作，将电能有效输送到用电地区，完成电力事业肩负的任务。
高压输电线路设计是高压输电线路规划和准备工作阶段的重点，做好高压输电线路设计工作意义重大，电力工作者应该提高对压输电线路设计工作的重视，熟悉和了解高压输电线路铁塔结构设计、防雷设计和防污损等工作重点，切实提高高压输电线路设计质量，提升电力事业发展和进步的水平。
在实际的高压输电线路设计工作中电力工作者要做好力学分析、污损预计和引雷设计，通过踏实的基层工作，提升高压输电线路设计的实用性和功能性，为高压输电线路的稳定运行做好实际的基础性设计工作。
1、高压输电线路铁塔结构设计的要点1.1 高压输电线路铁塔的布置形式高压输电线路铁塔的布置形式以交叉斜材式为主，将交叉斜材布置到导线横担根部，在节点上增设 1 根短角钢，以增强其抵抗纵向荷载的能力，与塔身横隔面侧面横材的中点相连接，使导线纵向荷载通过塔身横隔材直接传递到塔身上去，从而解决主材和节点板弯曲变形的问题。
1.2 高压输电线路铁塔斜材的选择条件制约高压输电线路铁塔塔身斜材的基本条件是荷载力矩和长度。
其中，斜材对外荷载抵抗力矩的大小即斜材和水平面的夹角大小，将直接影响到该节间主材分段及主材选材。
1.3 高压输电线路铁塔塔型的选择高压输电线路铁塔选型时应该对塔身主材、节间分段情况、接腿等多因素进行优化组合，高压输电线路铁塔的部位和布置形式等都是高压输电线路铁塔塔形选择的要点。
输电塔计算书

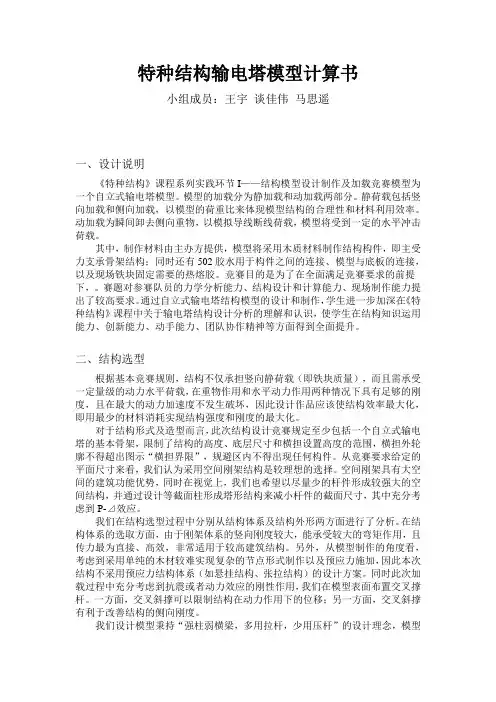

特种结构输电塔模型计算书小组成员：王宇谈佳伟马思遥一、设计说明《特种结构》课程系列实践环节I——结构模型设计制作及加载竞赛模型为一个自立式输电塔模型。
模型的加载分为静加载和动加载两部分。
静荷载包括竖向加载和侧向加载，以模型的荷重比来体现模型结构的合理性和材料利用效率。
动加载为瞬间卸去侧向重物，以模拟导线断线荷载，模型将受到一定的水平冲击荷载。
其中，制作材料由主办方提供，模型将采用木质材料制作结构构件，即主受力支承骨架结构；同时还有502胶水用于构件之间的连接、模型与底板的连接，以及现场铁块固定需要的热熔胶。
竞赛目的是为了在全面满足竞赛要求的前提下，。
赛题对参赛队员的力学分析能力、结构设计和计算能力、现场制作能力提出了较高要求。
通过自立式输电塔结构模型的设计和制作，学生进一步加深在《特种结构》课程中关于输电塔结构设计分析的理解和认识，使学生在结构知识运用能力、创新能力、动手能力、团队协作精神等方面得到全面提升。
二、结构选型根据基本竞赛规则，结构不仅承担竖向静荷载（即铁块质量），而且需承受一定量级的动力水平荷载，在重物作用和水平动力作用两种情况下具有足够的刚度，且在最大的动力加速度不发生破坏，因此设计作品应该使结构效率最大化，即用最少的材料消耗实现结构强度和刚度的最大化。
对于结构形式及造型而言，此次结构设计竞赛规定至少包括一个自立式输电塔的基本骨架，限制了结构的高度、底层尺寸和横担设置高度的范围，横担外轮廓不得超出图示“横担界限”，规避区内不得出现任何构件。
从竞赛要求给定的平面尺寸来看，我们认为采用空间刚架结构是较理想的选择。
空间刚架具有大空间的建筑功能优势，同时在视觉上，我们也希望以尽量少的杆件形成较强大的空间结构，并通过设计等截面柱形成塔形结构来减小杆件的截面尺寸，其中充分考虑到P-⊿效应。
我们在结构选型过程中分别从结构体系及结构外形两方面进行了分析。
在结构体系的选取方面，由于刚架体系的竖向刚度较大，能承受较大的弯矩作用，且传力最为直接、高效，非常适用于较高建筑结构。
输电线路杆塔结构设计(第二章)
1 间隙圆图
塔度（瓶口）的影响，在 子导线的下导线处增加垂直下偏量和水平偏移量，然后在此基础上 绘制间隙圆。各塔型的垂直下偏量和水平偏移量应根据各塔型的具 体规划条件经计算合理确定。
裕度选取
220-500kV铁塔在外形布置时，结构裕度对应于角钢准线选取，塔 身部位300mm，其余部位200mm；110kV铁塔结构裕度取150mm。 110kV钢管杆在外形布置时，结构裕度对应于钢管杆构件外缘选取， 为150mm。钢管杆结构裕度对塔身取500mm、对横担取300mm。
2 风偏角计算
悬垂绝缘子串摇摆角计算
2）导线风荷载（P）可按规范10.1.18 条（10.1.18-1）和（10.1.18-2） 式计算。 3）杆塔水平档距（LH）的选取；规划塔头间隙圆图时，可根据地形及 拟规划杆塔的档距使用范围，确定相应的水平档距。应该说明，杆塔荷 载规划使用的水平档距，应采用拟规划杆塔水平档距使用范围的上限， 而塔头规划使用的水平档距，则应使其所规划的塔头尺寸能满足该型塔 的水平距适用范围。在a、T等参数一定时，往往选用拟规划杆塔水平档 距使用范围的下限（或接近下限的某一水平档距），否则摇摆角偏小。 因此，杆塔荷载规划用的水平档距与塔头规划用的水平档距往往是不一 致的。
小于15°。
Ⅳ、Ⅴ级落雷密度区域的保护 角相应减少5°。
我国福建和浙江等地区均处于III 级以上落雷密度区域，标准化设计 地线均按双地线设计，220kV的双 回路地线按对导线-5°、跳线0°保 护角设计。福建省单回路也采用负 保护角设计。
4 导地线联塔金具
直线塔导线悬垂串采用I串时，分别按照单挂点和双挂点进行 设计，制图时分别绘制两套挂点详图。采用V串时，采用单挂点 或双挂点。
式中 T +40 —— +40℃时导线张力，N； T ——雷电、操作或工频条件下的导线张力，N； W1、a符号的含义同式（2-1）。
高压输电线路铁塔结构设计
塔型选型的必要条件 : 1 电压等级 2 回路数 3 导、地线牌号 4 导线排列方式 5 基本呼称高及其规划使用的塔高 6 电气间隙圆 7 地线保护角 8 电气负荷
其中电气间隙圆的确定在于以下条件： 雷电过电压（风速 10 m / s） 操作过电压（1/2最大设计风速 ） 工频电压 （最大设计风速 ）
例： 试计算塔身如图所示主材内力。 解：先计算支座反力。 求出反力后，从包含二杆的结点开始，逐次截取各结点求出各杆的内力。 分离体为平面汇交力系。 一般用投影二个方程可求解
3） 灵活运用 （1）结点法、截面法可以联合使用； （2）零杆判断应充分利用，可以简化计算。 （3）利用对称性；
2 杆塔荷载 按性质分
经过调整，γR 统一取：3号钢、16Mn、16Mnq 钢，γR = 1.087 GB 50017—2003 在条文说明中改为Q235取γR = 1.087 , Q345取γR = 1.111
钢结构设计取钢材屈服强度作为强度极限。（GBJ17-88）规范规定，抗拉、压、弯强度设计值分别为 （fk/γR）
输电线路铁塔结构内力 计算分析完全基于经典力学 ，即《理论力学》、《结构 力学》、《材料力学》三门 力学的基础上来进行的。
因此，输电线路铁塔结 构，被看成由理想的铰接杆 件组成的空间塔架结构。
1 输电线路铁塔结构计算常用的力学概念知识 1） 理论力学——静力学公理
1、二力平衡公理：作用在刚体上的二力使刚体平衡的充要条件是：大小相等、方向相反 、作用在一条直线上
永久荷载：杆塔自重、导地线、金具、绝缘子自重及其它固定设备的重力。 可变荷载：风荷载、覆冰荷载、电线张力、施工及检修的临时荷载。 特殊荷载：断线所引起的荷载、地震所引起的荷载。 按作用方向分可将它们分解成作用于杆塔上的 横向荷载：风荷载、角度荷载。 纵向荷载：风荷载、张力荷载。 垂直荷载：重力荷载。
输电线路大跨越铁塔结构设计
输电线路大跨越铁塔结构设计摘要：在大跨越的输电线路架设中，铁塔的结构设计则是架设过程中的重中之重。
对于不同的输电线路要设计不同的铁塔来承载线路的负荷，而且还要考虑降低成本，同时对于铁塔的安全系数有着严格的要求。
关键词：输电线路；大跨越；结构设计近年由于我国大范围的建设输电电网，所以对架设电网铁塔的结构设计技术也在不断成熟完善。
铁塔主要是由塔头、塔身以及塔腿所构成，塔腿对于整个铁塔的稳定性有着很重要的意义，塔腿一般是由钢筋混凝土所浇筑。
铁塔根据不同的需求有着不一样的形态以及不一样的作用，而且在不同地区有着不同的运用。
铁塔的设计要综合构件的强度、稳定强度以及设计要求，对于铁塔的建设要在保证安全稳定的前提下，尽量节约建设费用并降低对生态环境的破坏。
本文将从输电线路大跨越塔的发展历程、面临的主要威胁以及结构设计的主要技术来全面分析大跨越铁塔的建造。
1 输电线路大跨越塔的发展历程由于钢材紧张，大跨越塔最初是钢筋混凝土结构，这种结构有着很好的安全稳定性。
但是建筑费用较高，这种钢筋混凝土烟囱塔在1960～1990年得到非常多的应用。
尤其在长江中下游平原，而混凝土塔高也由116.5m增加到257m，所载电压也由220kV增加到500kV。
由钢筋混凝土所建造的跨越塔不仅质量坚固而且使用时间耐久，例如1990年设计的南京大胜关跨越塔成功运行到2005年，不过建造钢筋混凝土跨越塔工期较长、占地面积较大，并且对环境的破坏极大，在物资资源丰富的当今，社会不再采用钢筋混凝土建造的铁塔，例如在山区建造钢筋混凝土跨越塔，很难将建筑材料运送上去，就算运送上去也严重损害了自然环境。
随着时代的发展，组合角钢跨越塔开始出现在各大输电电网的运输线路上。
这类跨越塔有着更高的强度，在国内外都有着十分广泛的运用。
此类塔相对于钢筋混凝土跨越塔有着更好的应用，还可以有效的防止地震等自然灾害对于跨越塔造成的损害，因为此类塔的钢板厚度达到了65mm，而且能承受450MPa的压力，所以这类塔应用的最广。
山地输电塔模型设计选型与优化
图3山字型结构图2Y字型框架结构山地输电塔模型设计选型与优化包淑珉，史佳遥，赖韬，邓洪永，张昊（南京工业大学土木工程学院，江苏南京211816）一、引言创新是民族进步的灵魂，是一个国家兴旺发达的不竭源泉。
全国大学生结构设计竞赛是土木工程学科创新性和实践性最高水平学科竞赛，被誉为土木皇冠上最“璀璨的明珠”。
自2005年浙江大学成功举办第一届全国大学生结构设计竞赛以来，至今已成功举办十三届。
该赛事创新的主旨十分契合大众创业、万众创新的号召，为广大青年学生搭建了一个展现其创新意识、合作精神和工程实践能力的平台。
本届赛题要求参赛队员针对静载以及荷载随机选位等多种工况下的山地输电塔结构进行结构选型、结构优化、模型制作及试验，并现场抽签决定三级加载工况，检验模型承受弯剪扭组合作用下的受力性能。
二、赛题简述本届大赛以“山地输电塔模型设计与制作”为主题，聚焦西部大开发和“一带一路”倡议，关注各地区能源分布不均衡，服务区域发展需求，具有鲜明的时代特点与国情特色。
赛题首次将材料利用率和制作时间计入评分标准项，同时，加载工况现场抽签决定，所以本届赛题更加凸显对实际问题的综合性考查。
竞赛赛题要求参赛队员以竹皮和竹条为原材料，在规定的16小时内设计并制作一个山地输电塔模型，模型须设置2个“低挂点”、1个“高挂点”（兼水平加载点），通过砝码进行加载，考验模型在弯剪扭组合作用下的受力性能。
加载工况随机抽取，且分三级加载，最大加载质量为46kg。
三、结构选型1.桅杆型结构。
桅杆型结构模型以三角形为基本构型，塔身为两端收缩成锥体的空间梭形格构柱，并采用拉杆将塔身和塔臂分别与底板相连，以保证结构的整体稳定性（如图1所示）。
将支座设为铰接，将荷载带来的弯矩与扭矩转化为杆件内部的拉力与压力，使结构受力合理并发挥每根拉杆的作用。
整个结构能够使荷载以最短的传力路径传到底板，在保证承载力的同时能够极大地减轻自重，达到轻质高强的目标。
浙江大学、浙江工业大学等参赛队均采用该种结构形式，并获得了一等奖。
国家电网公司110~500kV输电线路典型设计铁塔制图及构造
引出线
字体设置
英文字体
Simplex.shx
字高
适用范围
中文字体
Hztxt.shx
3.0
材料表内数据及结构图内构件编号（汉字字高=4.0）
文本风格
Standard
2.5
结构图内构件规格和长度及正负头（汉字字高=3.5）
宽高比
0.7
2.0
结构图内螺栓和相似三角形标注以及板厚标注
3)焊接构件应以斜材重心线交于主材的外边缘或主材的重心线；
4)斜材与主材准线相交方式，应按下列方法确定：
a)主材为单排螺栓时，可用各自的准线交于一点或斜材准线不能交于一点则尽可能交于主材外边缘，如图所示：
b)主材为双排螺栓时，斜材准线应交于主材第一排准线或斜材准线不能交于主材第一排准线则尽可能交于主材外边缘，如图所示：
7)构件编号不宜超过99个，若构件编号大于99时，构件的编号方式为“段号—序号”，5-100，5-101。
5、脚钉
1)脚钉一般情况下应安装在右主材(D腿)上，从基础顶平面上约1.5米处开始至塔顶0.5米处，在一根主材两肢上交替安装，间距在0.45米左右；
2)酒杯型、猫头型塔(含直线、转角塔)的头部脚钉应左右对称布置，即在头部主材的A、D腿上布置脚钉；
2、线型和字体
结构图的线型规定宜按照下表执行：
绘图统一设置表
层、颜色、笔宽及线型设置
层
颜色
笔宽
线型
绘制内容
0
白色white
0.25
实线continuous
可见轮廓线及一般字型
1
红色red
0.19
虚线dashed
不可见轮廓线及非本段实体
浅析我国输电线路铁塔结构设计
浅析我国输电线路铁塔结构设计摘要：随着电力事业的不断发展和扩大，其在人们生活中以及社会中的作用也越来越大。
而且随着人们安全意识的提高，随着近几年电力事故的不断发生，人们对于安全供电有了更高的要求，因此就意味着必须要保证输电系统的稳定性，而其稳定性直接受铁塔结构设计的影响，因此本文的研究也就有着指导性的建议。
关键词：输电线路；铁塔结构；设计一、铁塔设计1、铁塔荷载在电力塔的建设项目在国内，要求使用各种塔类型和负载的电力塔的计算必须符合塔式规划和技术条件的规定，为实际施工提供依据和标准。
2、日常运行在电力的日常运行过程中，一般会考虑三种情况：一种是风速，一种是无冰，一种是未断线。
另一种是相对风速、冰盖和不间断的线路。
最后是最低温度，没有冰，没有风，没有电线。
3、断线输电线路断裂通常分为以下两种：一种是拖车插销，温度零下5℃，有冰条件，没有风的影响，在同一档内，打断一种导线，地面线不断，同样断任意一地线，导线未断。
张力架螺栓和另一种类型，温度零下5℃，有冰条件，没有风计算，打断任何地线，单导线是断掉其中一根。
不同的塔断线是不同的。
4、不均匀荷载同样，在相同的条件下，上述两种杆塔、悬挂塔和拉伸塔是不同的。
按照没有断线的线路，-5℃，不均匀的冰，风速、两侧覆冰不同计算，第一个塔丝张力的垂直失调是使用最多的10%；在同样的情况下，第二塔的不平衡张力是施加的拉力的30%。
这表明第二种塔荷载相对较大。
因此，各种杆塔的施工应考虑到电线与地线之间的不平衡张力，即杆塔的最大承载能力。
5、安装（1）在悬索塔的安装和装载量中，主要考虑以下两个方面。
首先是导线、地线和物体与相关负载的影响。
包括各种导线的重量的提升和所用工具的负载量，在过程中应考虑动态系数1.1。
二是各种线锚作业。
锚线的角度应小于20°，功率因数，实际应用，重力锚线和线的垂直分量和地面附加荷载总结挂线点垂直荷载，和一个纵向线，地线紧张和锚索张力之间的区别是纵向不平衡张力特定的值。
输电塔结构模型设计
“大鹏展翅”输电塔结构模型设计理论方案浙江省大学生结构设计竞赛组委会二OO七年十月目录序 (2)1. 设计说明书 (4)1.1 研究背景和意义 (4)1.2 结构的构思和结构的选型 (4)2. 方案图 (7)2.1 模型三维图 (7)2.2 模型三视图 (8)2.3 主要构件图 (9)2.4 支座与连接详图 (10)3. 计算书 (11)3.1 计算模型 (11)3.2 荷载分析 (11)3.3 内力分析 (12)3.4 整体结构水平方向变形分析 (13)3.5 材料的力学性能与粘结工艺 (13)四研究中存在的问题及反思 (14)序输电塔作为这个电器的时代的支撑点，她需要耐人寻味的体态，轻盈的身躯，以及一副刚强的骨架。
一个构筑物第一时间传递给我们是视觉上的冲击，那就是外形。
自身的重量是任何物体所必须克服的，轻盈的身躯将为基础减去相当的负担。
承受再轻的重量，也必须有相应的骨架。
面对高耸的输电塔更是如此。
一副合理的骨架结构是承载能力的关键。
短短10年时间内我国输电线路长度增加了一倍多。
在电网建设的过程中，输电塔也得到了前所未有的发展，从早期的以木材为主要材料作为输电杆，到后来以钢筋水泥杆为主要材料作为输电塔，到现在的以钢材为主要材料作为输电塔；塔重从单基重量1－2吨，发展到现在最大单基塔重3980吨；塔高从几米发展到2004年10月建成投产的江阴段长江大跨越，塔高346.5米，是世界输电第一高塔。
因而在此次我们主要考虑以下几个方面来来设计我们的结构：承载能力高、自重轻、结构稳定，合理、外形新颖、符合实际制作、使用时结构变形小。
满足以上各个方面，我们舍弃了传统的类似于筒体的桁架，采用了单刚片受扭的双刚片交叉结构。
她作为一个刚片受水平垃力，可以减少较多面上的短杆件的使用。
自重轻，耗材少。
外形更是完成了一个突破。
同时长杆件的使用减少了结点的处理更符合实际制作的要求。
更为了使结构为创新，经济，美观，使用，我们采用了双刚片X交叉的结构。
大学生结构设计竞赛输电塔模型设计与分析
大学生结构设计竞赛输电塔模型设计与分析苏骏，杨硕，余佳力，李扬（湖北工业大学土木建筑与环境学院，湖北武汉430068）引言在土木工程高等教育中，结构设计竞赛可以为土木相关专业的大学生提供一个展现自我创造力的平台，使其创新探索、实践动手等方面的能力得到充分的锻炼和提升[１]。
鉴于此，为将所学专业知识运用到工程实践，提高大学生团队协作能力和创新意识，我校参加了竞赛题目为“山地输电塔模型设计与制作”的2019年全国大学生结构设计竞赛。
[２]一、结构方案选型分析（一）方案构思分析赛题后，选择以实际输电塔结构为背景，参考其对设计此次竞赛输电塔结构模型的指导作用，总结出以下几个难点：①分析承受不对称竖向荷载时结构承载力及变形性能；②分析承受竖向和变方向水平向荷载时结构的承载力；③控制结构质量、减小所受应力以及提高结构的刚度之间做到合理平衡的方法。
（二）结构选型通过反复计算和加载试验，最终模型经优化后选定了带长拉索的塔式结构，0°、15°和30°模型相同（如图1所示），为了避免45°工况时模型与加载装置碰撞将高挂点向外水平偏移。
模型采用等腰直角三角形截面（如图2所示），由横梁划分的塔体层数由四层改为三层，之间用交叉拉带相连，大大减少了构件数量。
但因此梁柱受力较大，尤其是在二级扭转情况下大量的圈梁拉带受力较大，此问题通过调整杆件截面和厚度得以解决。
悬挑水平偏移45°以减小导线张力的水平分量，减小了扭矩以及倾覆力矩，并且仅保留下弦两根杆件，上弦杆则用连接高挂点和低挂点的拉带代替。
将上弦拉杆改为拉带使应力集中，随构件受拉力因此加大但采用拉带充分利用了竹材抗拉不抗压的特性，并且减少了节点拼接的构件降低了节点处理的难度。
另外利用偏移的低挂点，设置两条长拉索，连接于低挂点和塔底，以此抵抗二级的扭转作用将低挂点所受拉力传递至柱脚避免塔身受力过大。
但由于制作误差长拉索很难在开始加载时立即发挥作用，所以要在一定程度上降低塔身刚度以使模型发生扭转变形，进而使长拉索充分发挥作用。
浅谈输电线路杆塔结构设计
浅谈输电线路杆塔结构设计
随着电力系统的发展，输电线路的建设也在不断加强。
输电线路的杆塔结构是其中重要的组成部分，其设计合理与否直接影响到线路的安全性和可靠性。
下面，我将从杆塔的选址、结构设计和材料选择等方面对输电线路杆塔结构设计进行浅谈。
杆塔的选址是杆塔结构设计的首要考虑因素之一。
在选址过程中，需要考虑到地形、土质条件、气候因素和周边环境等因素。
优化的选址能够减少杆塔在自然环境中的受力情况，提高杆塔的稳定性和可靠性。
杆塔结构的设计需要考虑到线路的运行工况。
输电线路在运行中会受到风压、冰压、温度变化等外力的作用，因此杆塔的结构设计需要能够满足这些工况要求。
常见的设计方法包括强度设计、刚度设计和疲劳设计等。
杆塔结构的材料选择是影响线路可靠性和安全性的重要因素之一。
传统的输电线路杆塔多采用钢材作为主要材料，钢材具有高强度、耐腐蚀等优点。
随着新材料的不断发展，复合材料杆塔逐渐应用于输电线路的建设中。
复合材料杆塔具有质量轻、强度高、绝缘性好等优点，能够提高线路的可靠性和安全性。
为了提高输电线路的可靠性，还可以考虑在杆塔结构上加装避雷针、挂点等设施，增加杆塔在雷电等极端天气下的承受能力。
输电线路杆塔结构设计
浅谈输电线路杆塔结构设计摘要：文章综述了我国高压输电线路铁塔结构设计方面的一些经验、看法和常被忽略的问题。
对我国输电线路杆塔结构在荷载取值、结构优化、新材料应用等方面的研究进展加以介绍，并且根据研究现状和社会经济发展需求，提出今后研究需要进一步加强的内容。
关键词：输电线路；杆塔型；结构设计abstract: this paper reviews some experience of the design of tower structure for hv transmission lines in china’s views and often overlooked problem. to introduce the research progress on load, structure optimization, the application of new materials and other aspects of china’s power transmission lines, and according to the current research status and the demand of social and economic development, puts forward the future research needs to further strengthen the content.key words: transmission line tower type; structural design;中图分类号：tb482.2文献标识码：a文章编码：引言输电线路杆塔是支承架空输电线路导线和地线并使它们之间以及与大地之间保持一定距离的杆形和塔形的构筑物，其安全可靠性直接关系到整个输电线路的安全运行。
在架空输电线路工程中，杆塔建设费用约占本体投资的30%甚至以上，直接决定着线路的经济性。
浅谈输电线路铁塔的结构设计
浅谈输电线路铁塔的结构设计本文针对500kV线路工程所设计500SZ直线铁塔进行设计分析。
合理选择铁塔的杆塔布置形式、铁塔断面、主材断面型式、主材坡度、腹杆布置等，以确保铁塔的安全可靠。
同时应尽可能地对铁塔进行优化，以降低工程造价，保证线路的长期安全运行。
1 铁塔整体结构分析输电线路工程中，电气专业将铁塔塔型选定、明确之后，让铁塔既满足电气要求，又在结构方面安全、可靠的前提下，使得塔重最轻、外型美观、运行维护方便是铁塔结构优化的主要目标。
要实现上述目标，铁塔需在满足构造要求的前提下结合外荷载特点进行优化，使铁塔各部件受力清晰、传力直接、节点处理简单、布材满足其受力特点。
2 铁塔结构设计优化500SZ直线铁塔选取气象条件为典型气象区覆冰10mm、30m/s风速。
该塔型按同塔双回路设计，铁塔呼高为42.0m，水平档距500m，垂直档距650m，导线型号为4×LGJ-400/35（安全系数为2.5），地线型号为JLB40-150（安全系数为3）。
2.1 铁塔塔头优化设计在以往常规500kV双回路线路中，塔头形式一般布置为鼓形。
该塔头布置形式较为简洁，传力清晰，由于导线采取垂直排列方式，塔头较高，当有跨越要求时，为满足电气对地距离要求，全塔高度较高，导致塔身风荷载和上层导地线风荷载较大，塔材耗量和基础作用力均较大。
另外一种形式为双层横担的V串塔型，塔头为三角形布置方式。
两种塔头形式的比较如下图1所示：鼓型塔：优点是铁塔挂点简单明确、由上而下受力传递清晰，导、地线的垂直荷载、水平荷载经塔头横担上相应挂点传递到铁塔的身部，同时走廊较窄。
缺点为导线采用垂直排列，上下相之间的电气距离要求使得塔头较高，塔重较重，约34800.0kg。
双层横担塔：优点为导线布置采用三角排列，比常规塔头布置减少了一层横担从而有效降低了塔高，导地线风荷载和塔身风荷载降低明显，塔重较轻，约29700.0kg，而且其基础作用力较小。
