简易电子硬币识别装置
硬币机的操作方法
硬币机的操作方法硬币机是一种用来接收和分发硬币的自动化设备,通常用于商店、娱乐场所和公共交通系统等场所。
下面我们将详细介绍硬币机的操作方法。
首先,当用户需要使用硬币机时,需要将需要兑换的纸币或者硬币放入指定的投币口。
在一些现代化的硬币机中,还可以使用移动支付或者刷卡支付来进行操作。
接着,硬币机会通过传感器或者计数装置来识别投入的硬币数量和面额,然后显示在屏幕上。
用户可以通过屏幕上的操作界面选择需要兑换的硬币数量或者面额。
然后,硬币机会自动将相应数量和面额的硬币从硬币仓库中取出,然后通过旋转或者倾倒的方式分发给用户。
在一些硬币机中,还会配备各种安全措施,比如硬币分发口的盖子以及防盗装置,以确保用户的交易安全。
除了兑换硬币外,硬币机还可以用于收集硬币。
用户可以将拥有的硬币放入收币口,硬币机会通过传感器或者计数装置来识别和统计硬币的数量和面额,并显示在屏幕上。
用户可以选择将硬币存起来或者兑换成纸币或者其他货币。
在一些需要频繁更换硬币的场所,比如游乐园或者停车场,硬币机通常还配备有硬币仓库的管理系统。
这个系统可以自动监控硬币的存量,并在硬币快用完时提醒工作人员进行补充。
有些硬币机配备有远程监控系统,可以通过网络对硬币仓库进行实时监控和管理,确保硬币的充足和安全。
另外,一些高级的硬币机还配备有各种智能化的功能,比如语音提示功能、大屏幕显示和多种支付方式。
这些功能可以帮助用户更方便快捷地进行操作,并且提升用户体验。
在使用硬币机时,用户需要注意保持硬币机的整洁和安全。
不要在硬币机周围乱丢垃圾,以免影响硬币机的正常使用。
同时,在操作硬币机时,要注意自己的个人安全,比如小心不要夹到手指或者发生其他意外的情况。
总的来说,硬币机的操作方法相对简单,用户只需按照屏幕上的提示进行操作即可。
硬币机的智能化功能和安全措施大大提升了用户的使用体验,帮助用户更便捷地进行硬币的兑换和收集。
希望上述内容能够为大家对硬币机的操作方法有所了解。
电子投币器工作原理
电子投币器工作原理投币器是一种常见的电子设备,广泛应用于自动售货机、公共交通工具和自助服务设备等场景中。
它的主要功能是接收硬币并对其进行验证和计数,以确保交易的准确性和安全性。
以下将详细介绍电子投币器的工作原理。
一、硬币识别和验证电子投币器首要的任务是识别和验证各种硬币,通常包括不同面额的硬币以及不同国家和地区的硬币。
硬币的识别主要依靠光学传感器,其包含了光源、光敏传感器和信号处理电路。
当硬币通过投币孔进入投币器内部时,光源会发出特定的光线照射在硬币上。
光线会被硬币表面的凹凸不平所改变,反射回传感器,传感器接收到的反射光信号会被转换为电信号,并经过信号处理电路进行分析。
根据硬币不同的特征,如尺寸、形状、材质和图案等,系统能够判断硬币的真伪和面额。
二、硬币计数和储存一旦硬币通过验证,投币器会将其计数并储存起来。
计数装置通常采用电磁感应原理,利用磁场的变化来检测硬币的通过。
当硬币通过计数器时,会引起磁场的变化,该变化会被感应线圈接收到并转换为电信号。
计数器会根据信号的数量来准确计算硬币的数量。
硬币的储存通常采用旋转盘和格子的结构。
当硬币通过计数装置后,它们会进入旋转盘中的一个特定的位置,然后盘子会旋转将硬币移到一个空的格子中。
在需要退还硬币的情况下,系统会按照特定的算法旋转盘,将所需的硬币退还给用户。
三、安全性和防伪措施投币器作为一种交易设备,必须具备一定的安全性和防伪措施,以防止欺诈行为。
常见的防伪措施包括磁性检测、电源波动检测和硬币直径检测等。
磁性检测主要用于检测硬币是否具有磁性物质,如果硬币被磁性物质磁化,投币器就会拒绝其通过。
电源波动检测是通过监测投币器供电电源的波动情况,以判断是否有人试图通过波动电源来欺诈。
硬币直径检测是通过对硬币通过时的直径进行测量,以防止使用伪造硬币。
四、数据传输和反馈电子投币器通常与其他设备进行数据传输,以便完成交易并提供相应的反馈。
数据传输可以通过有线或无线方式进行,常见的有串口、USB接口、蓝牙和无线射频等。
自制简易金属探测器
自制简易金属探测器这是一个金属探测电路,它可以隔着地毯探测出地毯下的硬币或金属片;这个小装置很适合动手自制;一、元器件的准备电路中的NPN型三极管型号为9014,三极管VT1的放大倍数不要太大,这样可以提高电路的灵敏度;VD1-VD2为1N4148;电阻均为1/8W;金属探测器的探头是一个关键元件,它是一个带磁心的电感线圈;磁心可选Φ10的收音机天线磁棒,截取15mm,再用绝缘板或厚纸板做两个直径为20mm的挡板,中间各挖一个Φ10mm 的孔,然后套在磁心两端,如图1 所示;最后Φ的漆包线在磁心上绕300匝;这样做的探头效果最好;如果不能自制,也可以买一只的成品电感器,但必须是那种绕在“工”字形磁心上的立式电感器,而且电感器的电阻值越小越好;二、电路的制作与调试图2是金属探测器电原理图,图3是它的电路板安装图,图4是它的电路板元件安装图;组装前将所用元器件的管脚引线处理干净并镀上锡;对照三个图,依次将电阻器、二极管、电容器、三极管、发光二极管、微调电阻器焊到电路板上,再将电感探头、开关、电池夹连接到电路板上;电路装好,检查无误就可以通电调试;接通电源,将微调电阻器RP的阻值由大到小慢慢调整,直到发光二极管亮为止;然后用一金属物体接近电感探头的磁心端面,这时发光二极管会熄灭;调整微调电阻器RP可以改变金属探测器的灵敏度,微调电阻器RP的阻值过大或过小电路均不能工作;如果调整得好,电路的探测距离可达20mm;但要注意金属探测器的电感探头不要离元器件太近,在装盒时不要使用金属外壳;必要时也可以将金属探测器的电感探头引出,用非金属材料固定它;三、电路工作原理金属探测器电路中的主要部分是一个处于临界状态的振荡器,当有金属物品接近电感L即探测器的探头时,线圈中产生的电磁场将在金属物品中感应出涡流,这个能量损失来源于振荡电路本身,相当于电路中增加了损耗电阻;如果金属物品与线圈L较近,电路中的损耗加大,线圈值降低,使本来就处于振荡临界状态的振荡器停止工作;从而控制后边发光二极管的亮灭;在这个电路中三极管VT1与外围的电感器和电容器构成了一个电容三点式振荡器;它的交流等效电路不考虑RP和R2的作用如图5所示,当图5中三极管基极有一正信号时,由于三极管的反向作用使它的集电极信号为负;两个电容器两端的信号极性如图5所示,通过电容器的反馈,三极管基极上的信号与原来同相,由于这是正反馈,所以电路可以产生振荡,RP和R1的存在,消弱了电路中的正反馈信号,使电路处于刚刚起振的状态下;金属探测器的振荡频率约为40KHz,主要由电感L 、电容器C1、C2决定;调节电位器RP减小反馈信号,使电路处在刚刚起振的状态;电阻器R2是三极管VT1的基极偏置电阻;微弱的振荡信号通过电容器C4、电阻器送到由三极管VT2、电阻器R4、R5及电容器C5等组成的电压放大器进行放大;然后由二极管VD1和VD2进行整流,电容器C6进行滤波;整流滤波后的直流电压使三极管VT3导通,它的集电极为低电平,发光二极管VD3亮;在金属探测器的电感探头L接近金属物体时,振荡电路停振,没有信号通过电容器C4,三极管VT3的基极得不到正电压,所以三极管VT3截止,发光二极管熄灭;。
基于应变传感器的硬币识别装置的设计
基于应变传感器的硬币识别装置的设计摘要:为了减轻人工硬币分检的劳动强度,提高工作效率,利用金属箔式应变传感器为检测元件,构成直流全桥测量电路,光电传感器为计数元件,128×64液晶显示屏为显示器件,经过差动放大器放大信号,高精度a/d转换电路进行模数转换,将信号送至at89c51进行处理,利用软件和通过显示屏显示被检测的硬币的种类、数量和总额。
关键词:传感器效率硬币中图分类号:tp212 文献标识码:a 文章编号:1007-9416(2013)01-0124-01我国现流通的货币分为纸币和硬币两种类型,每种硬币的重量不同。
在银行、超市和商场每天都有大量的硬币在使用,需要人工进行分检和统计,对于这样的简单重复性的工作需要智能化的电子设备代替,提高工作效率。
随着传感技术和计算机技术的发展,利用传感器对硬币进行称重检测进行个数的统计,利用单片机进行数据处理,通过显示器显示硬币的种类、数量和总计金额成为现实[1]。
本文基于电子秤的原理设计了硬币识别装置,装置的核心部件是应变传感器,选择电路结构简单使用方便的应变式电阻传感器构成直流全桥电路,直流供电主要考虑电路简单且使用方便的特点,文中将介绍装置的硬件电路设计和软件设计方法,说明装置的使用和功能。
1 装置的硬件构成装置硬件部分由电源电路、测量电桥、放大滤波电路、a/d转换电路、键盘、单片机、显示电路构成。
其中测量电桥电路由4片350ω金属应变传感器组成直流全桥,以便提高测量的灵敏度;放大滤波电路作用是对电桥输出的微弱电压信号进行放大,滤波器主要对放大信号进行滤波,提高转换精度;键盘、单片机、显示电路构成数据的处理和信息显示。
装置的框图如图1所示。
1.1 放大电路由于硬币重量较轻,引起的横梁型变量较小,应变片的阻值变化量也较小,测量电桥输出电压小,需要放大处理,采用差动放大电路和比例放大的两级放大方式,期中差动放大器的放大倍数(增益)可调,且具有调零旋钮进行调零。
多层滑槽简易硬币分类机
多层滑槽简易硬币分类机
丁力;孙未;黄婷;缪梓;龙腾;李宋信
【期刊名称】《机械工程与自动化》
【年(卷),期】2017(000)004
【摘要】设计出一款能根据硬币的不同直径对我国市场上流通的不同种类硬币进行分类清点的硬币分类机.该装置结构简单,精准性、可靠性和实用性优良,减轻了人工操作的负担,节约了分类成本.
【总页数】3页(P106-107,109)
【作者】丁力;孙未;黄婷;缪梓;龙腾;李宋信
【作者单位】成都理工大学核技术与自动化工程学院,四川成都 610059;成都理工大学核技术与自动化工程学院,四川成都 610059;成都理工大学核技术与自动化工程学院,四川成都 610059;成都理工大学核技术与自动化工程学院,四川成都610059;成都理工大学核技术与自动化工程学院,四川成都 610059;成都理工大学核技术与自动化工程学院,四川成都 610059
【正文语种】中文
【中图分类】TH693.5
【相关文献】
1.倾斜式硬币分类机的研究与制作 [J], 吕志鹏;冯占荣;李豪;彭泽琼;赵鑫
2.振动式硬币分类机的研究与制作 [J], 吕志鹏;冯占荣;赵鑫;白云琦;彭泽琼
3.一种纸币硬币分类机的设计研究 [J], 陈洪容;覃智广;付秋林
4.一种纸币硬币分类机的设计研究 [J], 陈洪容;覃智广;付秋林;;;
5.新型旋转式硬币分类机 [J], 周钰明;谢光磊;洪建伟
因版权原因,仅展示原文概要,查看原文内容请购买。

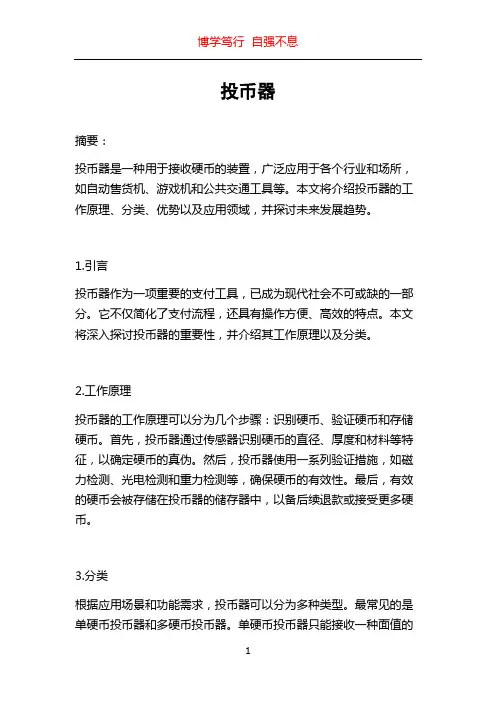

投币器_精品文档
投币器摘要:投币器是一种用于接收硬币的装置,广泛应用于各个行业和场所,如自动售货机、游戏机和公共交通工具等。
本文将介绍投币器的工作原理、分类、优势以及应用领域,并探讨未来发展趋势。
1.引言投币器作为一项重要的支付工具,已成为现代社会不可或缺的一部分。
它不仅简化了支付流程,还具有操作方便、高效的特点。
本文将深入探讨投币器的重要性,并介绍其工作原理以及分类。
2.工作原理投币器的工作原理可以分为几个步骤:识别硬币、验证硬币和存储硬币。
首先,投币器通过传感器识别硬币的直径、厚度和材料等特征,以确定硬币的真伪。
然后,投币器使用一系列验证措施,如磁力检测、光电检测和重力检测等,确保硬币的有效性。
最后,有效的硬币会被存储在投币器的储存器中,以备后续退款或接受更多硬币。
3.分类根据应用场景和功能需求,投币器可以分为多种类型。
最常见的是单硬币投币器和多硬币投币器。
单硬币投币器只能接收一种面值的硬币,适用于需要固定价值的商品或服务。
而多硬币投币器可以接收多种面值的硬币,适用于需要灵活定价的情况。
此外,还有一些特殊功能的投币器,如纸币和硬币混合接收的投币器以及具有找零功能的投币器。
4.优势投币器相比其他支付方式,具有以下几个优势。
首先,投币器操作简便,不需要用户担心密码泄露或身份盗窃的问题。
其次,投币器可以实现即时支付,无需等待支付授权或交易确认。
此外,投币器适用于各种货币,可以方便地适应不同地区的支付需求。
5.应用领域投币器广泛应用于各个行业和场所。
在自动售货机领域,投币器是实现自助购物的重要组成部分。
在游戏机行业,投币器是玩家支付游戏费用的主要方式。
此外,公共交通工具、洗衣机、自助打印机等场所也都使用投币器作为支付工具。
6.未来发展趋势随着科技的不断进步,投币器也在不断发展和创新。
未来的投币器可能会采用更先进的传感技术和支付方式,如近场通信技术和移动支付等。
此外,投币器也有望与其他智能设备和系统进行无缝对接,实现更加智能化和便利化的支付体验。
基于应变传感器的硬币识别装置的设计
进行显示 。
装置 硬件部分 由电源 电路 、 测量 电桥 、 放大滤波 电路 、 A/ D 转 2装 置工作 原 理 检测部分采用 电阻应变片组成的直流全桥作为测量电路 , 将硬 Q金属应变传感器组成直流全桥 , 以便提高测量的灵敏度 ; 放大滤 币重量非电信 号转换为 电压 信号 , 供放大和处理[ 2 - 3 ] 。 信号处理部 波 电路作用是对 电桥输出的微弱电压信号进行放大 , 滤波器主要对 分主要有放大和转换部分组成 , 放大器采取差动放大形式 , 转换器
图 1硬币识别装置构成
2 0 1 2 年 3期 . 8 3 .
[ 2 ] 陈诗茂, 万泽君, 陆鹏. 数字电子秤设计[ J ] . 数字技术与应用, 2 0 1 2
年 4期 .
[ 3 ] 刘艺柱, 郭素娜. 基于 电涡流传感器 的硬 币识别 系统的设计[ J ] . 数 字技术与应用, 2 0 1 0 年 2期. 2 2 9 - 2 3 2 .
关键 词 : 传 感 塞 效率 硬 币
中图分 类 号 : T P 2 l 2 文献标识码 : A 文章编号 : 1 0 0 7 - 9 4 1 6 ( 2 0 1 3 ) 0 1 — 0 1 2 4 - 0 1
不同。 在银行、 超市和商场每天都有大量的硬 币在使用 , 需要人工进
行分检能化的电子设
币值时 , 装 置发出提 示信号 。
3结语 本文利用传感技术和 计算机技术设计 了实用性强 的硬 币检测
装置 , 通过 电路的设计实现 了硬币的种类 、 数量和金额 的判断 、 存储 和显示功能 , 专职具有结构简单 , 操作方便 , 价 格便 宜等特点 。
电子投币器工作原理
电子投币器工作原理1. 概述电子投币器是一种常见的自动化设备,用于接受和识别硬币,并记录其价值。
本文将详细介绍电子投币器的工作原理。
2. 硬币识别传感器电子投币器中的硬币识别传感器是关键组成部分,它通过一系列检测和分析过程来判断硬币的真伪和价值。
2.1 光电传感器光电传感器用于检测硬币的直径、厚度和边缘细节。
当硬币通过传感器时,光线会被遮挡或反射,传感器将根据这些信号来识别硬币的特征。
2.2 电磁传感器电磁传感器通过测量硬币的电磁特性来确定硬币的金属成分。
每个硬币都具有不同的电磁信号响应,因此电磁传感器可以根据硬币的电阻和感应电压来辨别硬币类型。
2.3 脉冲感应传感器脉冲感应传感器用于检测硬币投入的速度和数量。
当硬币通过传感器时,传感器会根据硬币的尺寸和重量发出相应的脉冲信号,以计算硬币的数量。
3. 电子处理单元电子投币器的电子处理单元负责接收传感器发出的信号,并进行数据处理和分析。
以下是电子处理单元的主要功能:3.1 数据采集电子处理单元会根据传感器的信号采集硬币的各项数据,包括直径、厚度、电阻、感应电压和脉冲信号等。
3.2 数据分析通过分析采集到的数据,电子处理单元可以判断硬币的真伪和价值。
它会与预先存储的硬币数据库进行比对,以识别不同面额的硬币。
3.3 记录和计算电子处理单元会记录和计算投入的硬币数量和总价值,并根据设定的工作模式来控制硬币的接收和退还。
4. 接口和控制部分电子投币器通常还具有与外部设备进行数据交互的接口和控制部分。
4.1 串口和通信接口电子投币器可以通过串口或其他通信接口与主控系统进行数据传输,实现与其他设备的联动。
4.2 控制信号输出电子投币器可以发出控制信号,用于控制外部设备的启停、显示和报警等。
5. 工作流程电子投币器的工作流程如下:5.1 硬币投入用户将硬币插入投币槽中,传感器会接收并采集硬币的相关数据。
5.2 数据分析电子处理单元会根据传感器采集到的数据进行分析和识别,判断硬币的真伪和价值。
自制简易金属探测器
自制简易金属探测器标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]自制简易金属探测器这是一个金属探测电路,它可以隔着地毯探测出地毯下的硬币或金属片。
这个小装置很适合动手自制。
一、元器件的准备电路中的NPN型三极管型号为9014,三极管VT1的放大倍数不要太大,这样可以提高电路的灵敏度。
VD1-VD2为1N4148。
电阻均为1/8W。
金属探测器的探头是一个关键元件,它是一个带磁心的电感线圈。
磁心可选Φ10的收音机天线磁棒,截取15mm,再用绝缘板或厚纸板做两个直径为20mm的挡板,中间各挖一个Φ10mm的孔,然后套在磁心两端,如图1 所示。
最后Φ的漆包线在磁心上绕300匝。
这样做的探头效果最好。
如果不能自制,也可以买一只的成品电感器,但必须是那种绕在“工”字形磁心上的立式电感器,而且电感器的电阻值越小越好。
二、电路的制作与调试图2是金属探测器电原理图,图3是它的电路板安装图,图4是它的电路板元件安装图。
组装前将所用元器件的管脚引线处理干净并镀上锡。
对照三个图,依次将电阻器、二极管、电容器、三极管、发光二极管、微调电阻器焊到电路板上,再将电感探头、开关、电池夹连接到电路板上。
电路装好,检查无误就可以通电调试。
接通电源,将微调电阻器RP的阻值由大到小慢慢调整,直到发光二极管亮为止。
然后用一金属物体接近电感探头的磁心端面,这时发光二极管会熄灭。
调整微调电阻器RP可以改变金属探测器的灵敏度,微调电阻器RP的阻值过大或过小电路均不能工作。
如果调整得好,电路的探测距离可达20mm。
但要注意金属探测器的电感探头不要离元器件太近,在装盒时不要使用金属外壳。
必要时也可以将金属探测器的电感探头引出,用非金属材料固定它。
?三、电路工作原理金属探测器电路中的主要部分是一个处于临界状态的振荡器,当有金属物品接近电感L (即探测器的探头)时,线圈中产生的电磁场将在金属物品中感应出涡流,这个能量损失来源于振荡电路本身,相当于电路中增加了损耗电阻。
硬币机的操作方法
硬币机的操作方法硬币机是一种常见的自动化设备,广泛应用于各种场合,如自动售货机、投币游戏机等。
下面我将详细介绍硬币机的操作方法。
硬币机的操作方法主要包括投币和退币两个方面。
首先,我们来讲解一下投币的操作方法。
在硬币机上通常会有一个投币口,投币前我们需要检查投币口是否干净,以确保硬币能够正常投入。
投币口上通常还会有一个投币标志,方便用户找到正确的位置。
在投币之前,我们需要检查硬币的面额是否符合硬币机的要求,以免造成卡币或无法识别的情况发生。
投币时,我们需要将硬币对准投币口,并轻轻地将硬币放入。
在投入硬币的过程中,我们需要确保硬币不会卡住或者掉出来。
有些硬币机还会有一个硬币检测装置,可以检测硬币的真伪以及面额,确保只有合法的硬币才能被接受。
一旦硬币被接受,硬币机通常会发出一声提示音,告知用户硬币已被成功接收。
当用户需要找零时,硬币机也会提供退币的功能。
退币通常有两种方式:一种是通过按下退币按钮,另一种是通过选择退币金额。
对于按下退币按钮的方式,用户只需要找到退币按钮,按下按钮即可。
而对于选择退币金额的方式,硬币机通常会显示不同的退币选项,用户只需要选择所需的退币金额,硬币机会自动找零。
除了投币和退币外,硬币机在一些特殊情况下还会需要进行其他操作。
比如,当硬币机的硬币容量达到上限时,需要进行硬币系统清零操作。
此时,我们需要找到硬币机背部的清零按钮,按下按钮进行清零。
另外,当硬币机出现故障时,我们需要寻找硬币机维修按钮,按下按钮可以进行维修或报修操作。
此外,硬币机对硬币的有效期也有一定要求。
一些硬币机可能会要求硬币在一定时间内使用,超过时间后将无法被接受。
因此,在投币前我们需要留意硬币的有效期,以免造成硬币被拒绝的情况。
综上所述,硬币机的操作方法主要包括投币和退币两个方面。
投币时,我们需要将硬币对准投币口,并轻轻地将硬币放入。
退币时,我们可以通过按下退币按钮或选择退币金额的方式进行退币操作。
此外,硬币机在特殊情况下可能还需要进行清零或维修等操作。
储币魔箱的原理
储币魔箱的原理
储币魔箱是一种用于存放硬币的装置,广泛应用于商业场所、公共交通系统等场所。
其原理主要是通过硬币的直径、厚度和材质等特征来区分不同面额的硬币,并将其自动分类存储。
储币魔箱的制作和设计主要依赖于高精度的传感器和电子控制
技术。
硬币在落入魔箱的过程中,首先被传感器接收到并进行扫描,根据硬币的直径和厚度等特征进行判别。
随后,根据事先设定的程序,将硬币分类并存储到不同的储存槽中。
在储币魔箱的使用过程中,用户只需将硬币投入箱内即可完成存储操作,无需手动分类和存放。
此外,储币魔箱还配备了屏幕和语音提示等功能,方便用户操作和查询余额。
总之,储币魔箱是一种便捷、高效的硬币存储装置,其原理主要依赖于高精度的传感器和电子控制技术,能够自动区分不同面额的硬币并进行分类存储。
- 1 -。
一种简单硬币分拣装置的设计
一种简单硬币分拣装置的设计李彭飞;周磊;代俊潇;曹文超;高雅【摘要】针对现有硬币分拣装置效率低、易出错及计数不准确等问题,设计一种可用于多种硬币分类、收集和计数的硬币分拣装置.设计的硬币分离口径可根据硬币直径进行分拣,提高了分拣效率.该装置结构简单、成本低、分拣准确率高.【期刊名称】《上海工程技术大学学报》【年(卷),期】2019(033)001【总页数】4页(P68-71)【关键词】硬币分拣装置;分离口径;分拣效率【作者】李彭飞;周磊;代俊潇;曹文超;高雅【作者单位】上海工程技术大学城市轨道交通学院,上海201620;上海工程技术大学城市轨道交通学院,上海201620;上海工程技术大学城市轨道交通学院,上海201620;上海工程技术大学城市轨道交通学院,上海201620;上海工程技术大学数理与统计学院,上海201620【正文语种】中文【中图分类】TH1221 设计背景硬币由于制造成本低、流通次数频繁、耐磨损和易回收等优点被许多国家广泛使用.近年来随着自动售货机、无人售票机、公交自动投币机等无人一体化自动设备的推广和使用,硬币的流通量也大大增加,硬币作为辅币成为一种趋势,但这也带来了新的问题:如何高效地对大量的硬币进行分类和整理?单纯以人工方式进行分拣,不仅工作量巨大,效率低下,还会增加公司成本[1].因此设计一款高效率低成本的硬币分拣设备符合现实需求.目前市场上硬币分拣设备很多,根据分离方式的不同可以分为以下几种:1) 采用离心力使硬币飞离出转盘后进行分类;2) 在滑槽上根据各类硬币直径大小开孔,利用硬币的重力和直径大小的不同而使其掉入不同的卡槽内实现分类;3) 根据硬币直径的不同,采用振动分类的方式让硬币落在振动盘上从而掉入不同的孔径[2].但是由于多数设备在技术上还不够完善和成熟,同时缺少辨别伪币的功能,因此很难在银行、公交公司等场所得到普及和应用.基于以上情况,本研究设计一种可用于多种硬币的分类、收集和计数的硬币分拣设备,以期可以将不同种类的硬币分离,并准确清点硬币的数目.2 设计方案2.1 工作原理本研究设计的硬币分拣装置工作原理是:让硬币依靠自身重力,依次经过30°倾角的带孔分离板,按照硬币直径由小到大的顺序,依次滑落至相应孔洞,从而实现对硬币的分离与收集.在投放装置处,采用电机振动和限制出口高度不大于3 mm的设计,这样既能有效控制硬币的下滑速度,又能保证硬币平稳顺利地驶入分离装置,从而有效地提高硬币分拣的效率,并在分拣收集过程中通过光电计数器对硬币进行计数,并用收集盒对硬币进行收集.2.2 设计方案本研究设计的硬币分拣装置材料全部选用有机玻璃板,与硬币的摩擦因数为0.23.装置主要由5个部分组成,分别为投放装置、分离装置、计数装置、收集装置和支撑装置.投放装置由一个梯形的塑料收集板和电机组成,梯形上口宽度148 mm,下口宽度28 mm,下出口高度控制为3 mm,使得出口处不会有硬币堆叠,每次只有一个硬币能够滑入到分离装置中.梯形收集板略向下倾斜,倾角为10°,投放装置简图如图1所示.图1 投放装置简图Fig.1 Schematic of release equipment在静止状态下硬币不会滑落,在梯形面板背部安装小型电机,功率6 W,转动速度1 200 r/min,通过电机振动使收集板产生轻微抖动,带动上面的硬币抖动匀速下滑,从而使硬币均匀通过下出口,进入分离装置.分离装置如图2所示.图2 分离装置Fig.2 Separation unit分离装置是一个矩形滑道,上部与收集装置相连,滑道宽28 mm,长200 mm,倾斜放置.分离装置滑道上开有3个矩形孔洞.孔1和孔2分别供1角和5角硬币滑落,进入计数装置;孔3供光电计数器的光线通过;1元硬币直接从下边缘滑出,进入收集装置.在滑道靠近孔3的位置处安装一个计数装置,用于1元硬币的计数.分离装置的开孔信息见表1.表1 分离装置的开孔信息Table 1 Holes information of separation unit孔洞通过硬币面值长度/mm宽度/mm到上边缘距离/mm作用11角19.514.4100分离硬币25角21.016.0150分离硬币3—22.07.0180透过光线计数装置采用反射式光电计数器,在分离装置孔1和孔2下部各自有一块控制硬币滑向的倾斜滑道,滑道下部开有一个小孔,用于透过红外线,红外计数器的发射和接收装置安装在该滑道背部.当小孔处没有阻挡物时,由发射器发出的红外线直接射出而没有被反射,接收器因没有接收到反射回来的红外线信号使其没有信号输出.当有阻挡物经过时,接收器接收到由发射器发出并反射得到的红外线信号,从而产生一个脉冲信号使运算累加器进行计数.1元硬币的计数装置安装在分离滑道孔3的背部,如图3所示.硬币滑落时会在开口处将光线遮挡,但由于分离装置的高度设置,每次只会有一个硬币通过,光电传感器接收信号后,传至单片机控制单元处理,从而可实现各个硬币的计数,再汇总计算将金额信息显示在显示屏.单片机如图4所示[3].图3 计数装置Fig.3 Counting divice图4 单片机Fig.4 Singlechip收集装置用于接收从滑道掉落并分离的硬币.3种硬币分别进入不同的收集盒内.为增加整体装置的稳定性,本设计将每根固定架设计成倒T型,用于增加整个装置与底板的接触面积,并将其固定在各个模块的两侧,可以保证在电机振动和硬币滑落时将整个装置的位移和变形控制在合理的范围内.安装示意图如图5所示.图5 安装示意图Fig.5 Schematic of installation整体装置长40 cm,宽20 cm,装置整体结构图如图6所示.图中A点垂直高度为29 cm,B点垂直高度为11 cm.工作的整体流程是通过电机带动投放装置振动,使投放装置上的硬币滑落到分离装置中,通过不同的分离口径使硬币分离,硬币从小孔落下,通过计数装置计数,最后掉落到收集装置中.图6 整体装置结构图Fig.6 Overall device structure diagram3 分拣结果及优化分拣硬币参数见表2[2].表2 硬币参数Table 2 Information of coin硬币面值材质直径/mm厚度/mm 质量/g1角不锈钢19.01.673.25角钢芯镀铜合金20.51.653.81元钢芯镀镍25.01.856.1由表中参数可知,各种硬币的直径尺寸有很大区别,通过硬币的直径来实现硬币的分离是最为简单有效的方法.在装置达到预期目标之前,共有3次设计成品.在每一次设计成品后均进行20次试验,每次每种硬币分拣10个,共30次.再对试验结果进行分析,考虑改进措施,对装置进行不同程度的改进,最终得到合理的设计参数.第1次设计由于分币口的口径设计过大,导致1角和5角硬币无法正常分离,重新确定分币口的直径与宽度后,不同种类的硬币能够准确通过各自的分币口.第2次设计缩小了分币口的口径,使得效率有所提高,但准确率仍然不合格.而且由于装置的牢固性不好,在进行多次测试后,由微型电机的振动带来的形变和位移,使得试验装置的连接处不够平滑,硬币会出现被卡住的情况.通过改进,确定以下方案.在收集装置的T型板的中心偏上30 mm,采用功率6 W,转速1 200 r/s的电机,下出口的宽度设计为28 mm,高度为3 mm,可以保证硬币均匀顺利下落,而且不会发生堆叠现象,硬币滑落速度比较理想,20次试验中,30枚硬币滑落的平均时间在9.56 s.由于硬币是在自身重力的作用下滑落分离,所以分离装置的倾角对硬币的下落影响最大.为确定倾角的大小,假设硬币与滑道之间为滑动,则硬币能够下滑的条件为mgsin α>μmgcos α,即sin α>μcos α,而硬币与有机玻璃之间的摩擦因数μ=0.23,得到α>12.95°.硬币在滑道中滑动一定次数后,滑道板和硬币之间的摩擦力逐渐变大,而且不同硬币的摩擦因数有一定差异,为使硬币顺利进入计数装置的滑道,硬币需要达到一定的速度,兼顾滑落时间,最终确定30°为合理的倾角[4].试验中发现开孔的长度和宽度对硬币的顺利滑落有很大影响:若开口长度太大,5角和1角会同时从5角的开口处落下;开口太小则5角的硬币不能进行分离.经过试验,最终确定的开孔信息可以保证硬币的准确分离,并且将时间控制在理想范围内.3次试验测试结果及对比见表3.对装置不完善之处进行改进之后,分拣的准确率大幅提高,分拣过程中没有出现叠币、卡币及硬币堵住出币口等情况,设计功能完全实现.表3 测试结果对比Table 3 Comparison of test results硬币面值第1次设计总数/个正确数/个效率/%第2次设计总数/个正确数/个效率/%第3次设计总数/个正确数/个效率/%1元200200100%200200100%200200100%5角2008442%20014774%20019497%1角2007638%200140 70%20019698% 4 讨论与总结本研究设计的装置根据硬币直径的大小对硬币进行分拣,能够按币值对硬币快速准确地进行分离并计数.主要创新性包括:1) 装置采用有机玻璃材料,相比金属材质具有轻便、携带方便的特点,同时由于其密度小,节省部分支撑结构的安装,使成本降低;2) 在其他的设计装置中,实现硬币分离的孔径开口均大于分拣硬币的直径,而设计的分拣装置将体积更加小型化,更加便携,装置分离部分的开口尺寸设计采用小于硬币的直径,通过采用适当的横向和竖向同时倾斜来控制硬币下落速度,硬币滑过开口时,重心在开口处,使得硬币在到达小孔时倾斜掉下.这样能够更为精确地区分1角与5角硬币(1角与5角硬币直径太接近),从而大大提高硬币分拣效率.受资金成本限制,该硬币分拣计数装置相对小型化和精简化,但基本功能比较齐全,且具有较高的功能拓展性.首先,对于装置整体性的继续改进和优化,选择更优的材料,装置的各个组件的拼接处能够平稳过渡,倾角和滑道上的开口尺寸进一步协调可以更好地保证分拣效率和准确率;其次,考虑滑道处硬币重叠等影响,设置更加合理准确的计数装置和功能的实现,对于装置具有更加重要的作用和意义;最后,将装置功能扩大化使其可以对更多的硬币进行分拣计数,这有利于提高装置的实用性和实际可行性,可以满足对硬币分拣机发展的需求.参考文献:【相关文献】[1] 张雨萍.应用于公交车的钱币清分投币机[J].科技与创新,2016(15):81.[2] 熊玉仲,汤瑞清,杨刚,等.公交车投币箱钱币的分类与整理[J].机械工程师,2016(12):115-117.[3] 石宪,李晓丹,安宝明,等.一种新型公交车投币箱设计[J].装备制造技术,2015(11):193-194.[4] 郝志伟,刘思聪,程亚亚,等.新型硬币分拣包装机的设计[J].科技创新导报,2016,13(22):68-70.[5] RANGAN P.Machine vision based coin separator and counter[J].Recent Trends in Sensor Research & Technology,2018,5(1):24-30.[6] LIU Q X.Coin sorter electrical control system design[C]∥Proceedings of the 2016 International Conference on Education,Management and ComputerScience.Shenyang:Atlantis Press,2016:118-121.[7] 雷永刚,韦沛东,侯文龙,等.一种简洁硬币分拣机的设计与实现[J].河南科技,2016(7):61-62.。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
简易电子硬币识别装置摘要:本设计为简易电子硬币设别装置,采用不同种类的硬币重量不同进行识别。
采用电阻应变式传感器进行硬币的测量,并用HX711高精度放大器兼A/D功能的称重专用集成芯片读取传感器测量值送至具备64KROM的STC12A60S12的单片机,利用查表法寻找最接近的重量来识别硬币的数量和金额。
关键词:称重 A/D转换器单片机一、系统方案总体方案由于各种硬币的重量不同,因此,本系统采用称重的方法进行硬币识别,由此可知称重系统以及A/D转换器是本次课题的主要核心,只有达到足够准确的精度才能正确实现人民币硬币识别和计算功能。
本系统主要由电源供电部分、电阻应变式传感器组成的称重部分、进行数据采集的A/D转换部分、外部按键控制部分、单片机以及LCD液晶显示部分组成。
用A/D转换器读取由电阻应变式传感器传出的模拟量,再由单片机读取经过A/D转换后的数字量,CPU进行运算和处理就可达到要求。
总体结构框图如下图1-1所示。
图 1- 1系统总体结构框图重量检测方案选择与论证方案一:压电效应的重力传感器基于压电效应的传感器的敏感元件由压电材料制成。
压电材料受力后表面产生电荷。
此电荷经电荷放大器和测量电路的放大和变换阻抗后就成为正比于所受外力的电量输出。
它的优点是频带宽、灵敏度高、信噪比高、结构简单、等。
缺点是某些压电材料需要防潮措施,而且输出的直流响应差。
方案二:电阻应变式传感器电阻应变式传感器是将电阻应变片粘贴在弹性体上,当弹性体受外力(拉力或压力)作用产生形变时,传感器将该形变转化成电量输出,通过相应的测量仪表检测出这个与外加重量成一定比例关系的电量,从而测出质量。
电阻应变式传感器的优点是精度高,测量范围广寿命长,结构简单,频响特性好,能在恶劣条件下工作,易于实现小型化、整体化和品种多样化等。
综合两种方案的分析与比较,电阻应变式传感器可以达到精确测量,搭建电路简单,容易掌握与使用,价格相对便宜等等,所以选择方案二。
A/D转换方案选择与论证方案一:外搭A/D电路A/D转换可以选用A/D合成芯片或是根据A/D转换器的原理自行搭建A/D转换系统。
自搭A/D转换电路难度较高,不易搭建。
且焊接时占用电路板面积大,不美观。
需要的人为操作过多,更加容易出现错误。
方案二:集成A/D转换器使用集成的A/D转换器,可以大量减少人为操作,不易损坏,搭建方便。
集成A/D 转换器HX711是一款专为高精度电子称而设计的24位A/D转换器芯片,分辨率大,精度高,响应速度快,抗干扰性能高。
HX711自带低噪声可编程放大器,通道A的可编程增益为128或64,对应的满额度差分输入信号幅值分别为+-20mV或+-40mV。
通道B则为固定的32增益,减少了对信号放大电路的设计,对本次设计更为有利。
综合两种方案的分析与比较,集成A/D转换器更加贴合我们的需求,因此选用集成A/D转换器HX711作为本设计的A/D转换器。
二、理论分析与计算电阻应变式重量检测原理电阻应变式传感器内部电路图如图2-1所示图 2- 2电阻应变式传感器内部结构图中R1、R2、R3、R4为4个应变片电阻,组成了桥式测量电路,e为电源电压,V 为信号电压。
当应变片受到力的变化时,电阻R1、R2、R3、R4变成R+△R1、R+△R2、R+△R3、R+△R4,电桥的输出电压变为:V=kF。
其中V为电桥的输出电压,k为系数,F为力的大小。
A/D转化器原理由于设计的要求,我们选择设计的增益倍数为128倍。
HX711有32、64、128三种增益可供选择,但是由于传感器的输出信号较小,若选择较小的增益可能最后精度达不到要求。
虽然增益越高带来的噪声比越大,但是HX711的特点有低噪声,影响不大。
因此选用128倍的增益。
HX711的输出数据速率有10Hz和80Hz。
由于10Hz速率的精度要高于80Hz,且本设计需要较高的精度,所以选用10Hz的数据输出速率。
同时HX711是一款专为高精度电子称而设计的24位A/D转换器芯片,其分辨率可以达到224=,完全可以完成本次设计。
三、程序设计流程图任务分配以单片机作为主要的控制器件进行任务分配。
当电阻应变式传感器检测到力的变化时,将微弱的电信号传到A/D转化器HX711,HX711通过信号放大等一系列动作,将模拟量转化成数字量送往单片机。
芯片的串口数据输出端接在单片机的外部中断0即口。
单片机的1,2,3引脚,即,,口,控制LCD液晶显示屏,分别与12864的片选信号输入,串行数据输入,使能信号相连。
单片机P2口的第四位接四个按键,用来控制模式的选择,上下移动以及确认。
主程序流程图主程序流程图如下图3-1所示。
图3- 1主程序流程图中断程序流程图中断程序流程图如下图3-2所示。
图3- 2中断程序流程图四、系统测试与结果分析测试环境与工具测试在实验室进行,环境温度为26摄氏度。
测试工具有计算机、一角硬币(新)数枚、一角硬币(旧)数枚、五角硬币数枚以及一元硬币数枚。
测试结果在本此设计完成后,我们进行了大量实验来验证,对基本要求和发挥部分内的各项进行了逐一实验,并达到了满意的要求。
我们主要进行了单币种的测试试验以及多币种的测试试验。
其中多币种的测试试验包括超出设定总额时显示应退总额以及个数。
单币种测试结果如下图表4-1所示。
币种真实值测量值真实值测量值真实值测量值一元112233五角112233新版一角112233旧版一角112233表4- 1单币种测试结果测量显示多个单币值品种的数量和总额如下表4-2所示旧1角新1角5角1元实际个数2356测量值2356准确率100%100%100%100%表4-2 测量显示多个单币值品种多币种测试结果如下表4-3所示。
设定总额为3元实际投入金额(元)1234实际投入个数(个)103311测量得出金额(元)1234测量的出个数(个)103311应返还金额(元)0001应返还个数(个)00010或1表4- 3多币种测试结果测量混合新旧版的1角硬币。
如下表4-4所示。
表4- 4测量混合新旧版的1角硬币一次性放入各种多个币值的硬币,能计算出货币总额及币值种类的数量。
(如表4-5)表4-5一次性放入各种多个币值的硬币新1角 2 2 100%1 1 100%5角 2 2 1 1 1元3311附录一整体电路图图一整体电路图附录二源程序#include ""#define ulong unsigned long#define uchar unsigned char#include ""#include ""/* macro */typedef void(*Ptr)(ulong);#define meanAmount 20#define MODIFY 33#define END 44#define Key P2sbit DOUT = P3^2;sbit CLK = P3^3;sbit LED = P1^3;/* global */ulong adcVal;char mode = MODIFY;uchar keyVal,setValue=0;ulong val[meanAmount]={0},pi;ulong code old=14828,new=41557,five=49488,yuan=77983;PtrptrArray[]={0,LCD_Mode1,LCD_Mode2,LCD_Mode3,LCD_Mode4,LCD _Mode5,LCD_Mode6};extern char a1,a2,a3;extern ulong preValue;/* dec */void HX711_Init();void delay1ms(unsigned T); .";/* Configuration */LED = OFF;LCD12864_Init();delay1ms(5);/* start Modify */LCD12864_DisplayString(0,0,modify);delay1ms(4000); /* 延时四秒等待稳定*/HX711_Init(); /*开始校准 */while(mode!=END); /* 等待校准结束 *//* end modifying */mode = 1;while(1){if(KeyScan()){switch(keyVal){/* clear键 */case 0x0E:{while((Key & 0x0F)!=0x0F); /* 等待按键释放*/a1=a2=a3=preValue=setValue=0; /* 清空数据*/}break;/* 模式切换键 */case 0x07:{while((Key&0x0F)!=0x0F);LED = OFF;.");LCD12864_DisplayString(1,2,"");}break;}}break;/* 元键 */case 0x0B:{while( (Key&0x0F)!=0x0F );if(mode==3){ setValue += 10;if (setValue>99)setValue -= 100;LCD_ShowMode3(a3,a2,a1,setValue);}}break;/* 角键 */case 0x0D:{while( (Key&0x0F)!=0x0F );if(mode==3){ setValue ++;if(setValue>99)setValue -= 100;LCD_ShowMode3(a3,a2,a1,setValue);}}break;}}}}/* HX711初始化 */void HX711_Init(){IE0 = 0;EX0 = IT0 = 1;EA = 1; /* Global Interrupt */CLK = 0;IE0 = 0;}/* 外部中断0 */void EXT0_ISR() interrupt 0{static cnt=0;char i;ulong testVal = 0;CLK = 0;for(i=0 ; i<24;i++){CLK = 1;testVal <<= 1;CLK = 0;if(DOUT)testVal++;}CLK = 1;CLK = 0;/* AD Conversion Completed */val[cnt] = testVal;if(cnt==(meanAmount-1)) //测完20个{cnt=0;if( stable(val) ) /* 稳定了即为有效数据*/{adcVal = Mean(val);/* 若为矫正模式不相减 */if(mode != MODIFY){if( adcVal/10000==1674) /* 无盘 */{IE0 = 0;return;}elseadcVal -= pi;}// get a Valueif(mode==MODIFY)LCD_MODIFY(adcVal);elseptrArray[mode](adcVal);}}elsecnt++;// Clear IT FlagIE0=0;}uchar KeyScan(){uchar keyValue=0;if( (Key & 0x0F)!=0x0F ){keyValue = Key & 0x0F;delay1ms(20);if(keyValue == (Key & 0x0F)) /* Confirm Key Pressing */{keyVal = keyValue;return 1;}elsereturn 0; /* No Key Pressing */}return 0;}void delay1ms(unsigned T) // 0us{unsigned char a,b;while(T--)for(b=39;b>0;b--)for(a=1;a>0;a--);}ulong Mean(ulong* Array){char i,j;ulong temp,sum=0;for(i=0;i<19;i++)for(j=0;j<19;j++){if(Array[j]>Array[j+1]){temp = Array[j];Array[j]=Array[j+1];Array[j+1]=temp;}}/* end sort */for(i=5;i<15;i++)sum += Array[i];return sum/10;}char stable(ulong * Array){ulong max=*Array,min=*Array;char i;for(i=0;i<20;i++){if(Array[i]>max)max=Array[i];if(Array[i]<min)min=Array[i];}if(max-min<150)return 1;return 0;}附录三元器件清单元器件清单名称备注数量交流电线220V1变压器220V转9V1整流桥DB1071稳压集成电路78052A/D转换芯片HX7111电阻应变式传感器100g1单片机60S21晶振12M1显示屏LCD128641电解电容1000uF1电解电容100uF2电解电容10uF2瓷片电容1048瓷片电容30pF2电阻10k5电阻1k2表一元器件清单。
