自学考试-模具设计与制造基础复习题和答案

合集下载

14 冲压技术(上) 模具设计与制造基础复习+答案

模具设计与制造基础复习+答案1.冷冲压工序分为（AD）两大类A分离工序B冲裁C拉深D塑性变形2.冲裁模的间隙应当(C) 模具导向件的间隙A小于B等于C大于D小雨等于3落料时，其刃口尺寸计算原则是先确定(A)A凹模刃口尺寸B凸模刃口尺寸C凸凹模刃口尺寸4.在连续模中，条料进给方向的定位有很多种方法，当进距较小，材料较薄，而生产效率高时，一般选用(C)定位较合理A档料销B导正销C侧刃D初始挡料销5.冲裁间隙对冲裁件的尺寸度有一定的影响，一般情况下，若采用间隙过大时，落料件尺寸(B)凹模尺寸A大于B小于C等于D大于等于6.对T形件，为提高材料的利用率应采用(C)A多样B直对排C斜队排7.为使冲裁过程的顺利进行，将梗塞在凹模内的冲件或废料顺冲方向从凹模孔中推出，所需要的力称为(A)A推料力B卸料力C顶件力8.冲裁件外形和内形有较高的位置精度要求，直采用(C)A导板模B级进模C复合模9.弯曲件在变形区的切向外侧部分(A)A受拉应力B受压应力C不受力10.弯曲过程中常常出现的现象(ACB)A回弹B变形区厚度减薄C偏移D变形区厚度增加11.相对弯曲半径r|t表示(B)A材料的弯曲变形极限B零件的弯曲变形程度C弯曲难易程度12.最小相对弯曲半径Rmin|t表示(A)A材料的弯曲变形极限B零件的弯曲变形程度C零件的结构工艺性好坏D弯曲难易程度13.为了避免弯裂，则弯曲线方向与材料纤维方向(A)A垂直B平行C重合14.影响拉深系数的因素较多，其中一(A)拉深数值可随之减少A材料的相对厚度(t/D)*100大B屈强比s/b大C凹模圆角半径小D板厚方向性系数y小15.在拉深过程中，决定材料是否起皱的因素是(BD)A材料的相对厚度(t/D) B材料的拉深变形程度C材料所受的径向拉应力. D材料所受的切向压应力16.下面3种弹性压料装置中，在拉深成型时，(C)的压料效果最好A弹簧式压料装置B橡胶式压料装置C气垫式压料装置17. 拉深时出现的危险截面是指(B)的断面A位于凹模圆角部位B位于凸模圆角部位C凸缘部位18.外凸凸缘翻边的极限变形程度主要受材料变形区(A)的限制A失稳起皱B硬化C开裂D韧性19.拉深后坯料的径向尺寸(A)，切向尺寸A增大，减小B增大，增大C减小，增大D减小，减小20.塑料按性能和用途来分类，可以分为通用塑料，工程塑料和(B)A模压塑料B增强塑料C结晶型塑料D浇铸塑料一. 单选题1.下列不是模具失效的原因是( )A磨损B氧化C崩刃D折断2.模具的压力中心就是冲压力( )的作用点A最大分力B最小分力C合力D冲压力3.为保证压力机和模具正常工作，模具的压力中心应与压力机的压力中心( )A重合B不重合C偏离D大小相同4.点的主应力状态图有( )A3种B6种C9种D12种5.曲柄压力机可分为曲柄压力机和偏心压力机，其中偏心压力机具有( )A压力在全行程中均衡B闭合高度可调，行程可调C闭合高度可调，行程不了调D具有过载保护6.能进行三个方向送料，操作方便的模架结构是( )A对角导柱模架B后侧导柱模架C中间导柱模架D四导柱导架7.导板模中，要保证凸，凹模正确配合，主要靠( )导向A导筒B导板C导柱，导套D导料销8复合模中间时具有落料凸模和冲孔凹模作用的零件称为( )A凹模B凸模C凸凹模D卸料模9.冲裁模的台阶式凸模安装部分(固定部分)与凸模固定板的孔的配合采用( )AH7/m6 BH7/s6 CH7/a6 DH7/r610.冲裁变形过程中的塑性变形阶段形成了( )A光亮带B毛刺C断裂带D圆角带11.落料时，其刃口尺寸计算原则是先确定( )A凹模刃口尺寸B凸模刃口尺寸C凸凹模尺寸公差D孔的尺寸12.冲裁模采用档料销是为了提高材料的( )A强度B塑性C利用率D硬度13.模具的合理间隙是靠( )刃口尺寸级公差来实现A凸模B凹模C凸模和凹模D凸凹模14.对T形件，为提高材料的利用率，应采用( )A多排B直队排C斜对D混合排15.冲裁多孔冲件时，为了降低冲裁力，应采用( )的方法来实现小设备冲裁大冲件A阶梯凸模冲裁B斜刃冲裁C加热冲裁D阶梯凹模冲裁16.为方便冲裁过程的顺利进行，将梗塞在凹模内的冲件或废料顺冲裁方向从凹模孔中推出，所需的力称为( )A推料力B斜料力C顶件力D冲裁力17.冲制一工件，冲裁力为F，采用刚性卸料、下出件方式，则总压力为( )A冲裁力＋卸料力B冲裁力＋推料力C冲裁力＋卸料力＋推料力D冲裁力＋顶件力18.凸模与凸模固定板之间采用( )配合，装配后将凸模端面与固定板一起磨平AH7/h6. BH7/r6 CH7m6 DM7/h619.侧刃与导正销共同使用时，侧刃的长度应( )步距A.≥B≤C＞D∠20.对步距要求高的级进模，采用的定位方法是( )A固定挡料销B侧刃＋导正销C固定挡料销＋始用挡料销D固定挡料销＋侧刃21.斜刃冲裁比平刃冲裁有优点的是( )A模具制造简单B冲件外形复杂C冲裁力小D冲裁力大22.精度高、形状复杂的冲件一般采用的凹模形式是（）直简式刃口 B. 锥筒试刃口 C. 斜刃口 D. 平刃口23. 在连续模中，侧刃的作用是（）侧面的压紧条料 B. 对卸料板导向C.控制条料送进时的导向D. 控制进距（送进时的距离）实现定位24. 冲裁模的间隙与模具导向件的间隙的关系是（）A. 小于B. 等于C. 大于D. 小于等于25. 在连续模中，条料进给方向的定位有多种方法，当进距较小，材料较薄，而生产效率高时，较合理的定位方式是（）A. 挡料销B. 导正销C. 侧刃D. 初始挡料销26. 为保证弯曲可靠进行时，二次弯曲间应采用（）热处理A. 淬火B. 回火C. 退火D. 正火27. 弯曲件（）形状时，无需考虑设计凸凹模的间隙A. π形B. V形C. U形D. 桶形28. 相对弯曲半径r/t表示（）A. 材料的弯曲变形极限B. 零件的弯曲变形程序C. 弯曲难易程度D. 零件的结构工艺好坏29. 弯曲件在变形区的切向外侧部分（）A. 受拉应力B. 受压应力C. 不受力D. 受力不均匀30. 需要多次弯曲的弯曲件，弯曲的次序一般是（）A. 先弯曲内角，后弯曲外角B. 先弯曲外角，后弯曲内角C. 内角和外角一起弯曲D. 先弯内角外角都可以31. 弯曲角度Ø越小，回弹积累越大，回弹（）A. 越小B. 越大C. 不变D. 不一定32. 工件弯曲时应使弯曲线与纤维方向（）A. 平行B. 垂直C. 重合D. 成一定角度33. 弯曲件的最小相对弯曲半径是极限弯曲产生（）A. 变形B. 回弹C. 裂纹D. 起皱34. 弯曲带孔制件，必须使孔位于变形区（）A. 之内B. 之外C. 之上D. 之下35. 弯曲件在变形区内出现断面为扇形的是（）A. 宽板B. 窄板C. 薄板D. 厚板36. 材料的塑形好，则反映了弯曲冲件允许（）A. 回弹最大B. 变形程度大C. 相对弯曲半径大D. 回弹最小37. 为了提高弯曲极限变形程度，对于较厚材料的弯曲，常采用（）A. 清除毛刺后弯曲B. 热处理后弯曲C. 加热D. 先压平38. 除弯曲和拉深以外的成形工艺中，（）均属于伸长类变形，其主要质量问题是拉裂。

模具设计与制造考试复习资料(含答案)

复习题一、填空1、冲裁断面由圆角带、光亮带、断裂带、毛刺组成。

2、拉深系数的表达式为ｍ＝d/D（拉深直径/毛坯直径）。

3、拉深变形的主要失效形式为起皱和破裂。

4、拉深时拉深件不能一次拉深成形的条件是m≤m1（拉深件的拉深系数m小于等于第一次极限拉深系数m1）。

、冲裁过程中材料的利用率η＝F/F0*100%（= F/AB*100% ）。

6、冲裁主要包括落料和冲孔。

7、在模具中导柱与导套为间隙（H7/h6或H6/h5的小间隙）配合，导套与上模板为过盈（H7/r6的过盈）配合。

8、弯曲可分为自由弯曲和校正弯曲两大类。

9、极限拉深系数就是使拉深件不拉裂的最小拉深系数。

10、冲裁力是对板料的压力。

（冲裁时所需要的压力叫做冲裁力）11、弯曲时，零件尺寸标注在内侧时凸凹模尺寸计算以凸模为基准。

12、在JB23－63型压力机的型号中，63表示压力机的公称压力，即630KN 。

13、圆筒形工件拉深时的危险断面在筒壁与桶底圆角相切稍靠上的位置处。

14、弯曲时，零件尺寸标注在外侧，凸凹模尺寸计算以凹模为基准。

15、设计冲孔模时以凸模为基准，间隙取在凹模上。

16、冷冲压工艺有两大类，一类是分离工序，另一类是成形工序。

17、冲裁的变形过程主要包括弹性变形阶段、塑性变形阶段、断裂阶段三阶段。

18、下模板与导柱的配合为过盈配合，导柱与导套的配合为间隙配合。

19、冲裁时废料有工艺废料和结构废料两大类。

20、拉深工序中的退火主要是为了使材料塑性降低，硬度提高。

21、塑料模按型腔数目分类，可以分为单型腔模具﹑多型腔模具。

22、分型面选择时为便于侧分型和抽芯，若塑件有侧孔或侧凹时，宜将侧芯设置在垂直开模方向上。

23、为了保证塑件质量，分型面选择时，对有同轴度要求的塑件，将有同轴度要求的部分设在同一模板内。

24、当塑料大型﹑精度要求高﹑深型腔﹑薄壁及非对称塑件时，会产生大的侧压力，不仅用导柱导向机构，还需增设锥面导向和定位。

25、注射机的锁模力必须大于型腔内熔体压力与塑件及浇注系统在分型面上的投影面积之和的乘积。

模具设计与制造复习题A(附答案)

模具设计与制造复习题A及答案一、填空1．冷冲压分为和两大类工序。

2．冷冲压是利用安装在压力机上的_________对材料_________，而获得所需零件的一种加工方法。

3．一般的金属材料在冷塑变形时会引起材料性能的变化。

随着变形程度的增加，所有的强度、硬度都_________，同时塑性指标_________，这种现象称为冷作硬化。

4．简单圆筒件拉深时变形程度以_________表示，其值越大，变形程度越_________。

5．材料的屈强比_________，均匀延伸率_________有利于成形极限的提高。

6．冲裁件的断面分为_________，_________，_________，_________，四个区域。

7．弯曲件的变形程度用_________表示，弯曲中最容易出现的问题为_________8．扩孔变形区的应力性质为_________，其可能产生的质量问题是_________9．精冲时冲裁变形区的材料处于_________，并且由于采用了_________的间隙，冲裁件尺寸精度可达IT8-IT6级。

二、选择1．弯曲时的变形程度以_________表示。

弯曲变形程度越大，其回弹值越__________A、拉深系数B、相对半径C、大D、小2．弯曲变形前后_________长度保持不变，所以弯曲件展开长度的计算以_______为依据。

A、中性层B、中心层C、两者皆可3．冲裁件的未注公差等级为_________级，一般要求模具零部件公差等级_________冲压件3－4个公差等级。

A、IT11B、IT12C、IT13D、IT14E、高于F、低于4．连续冲裁排样时，切断工序必须安排在_________工位。

A、最后B、中间C、第一个5．当弯曲件外形尺寸有要求时，应先确定_________工作部分的尺寸。

A、凹模B、凸模C、都一样6．拉深时的主要问题是起皱与开裂，起皱可以通过加压料的方式克服。

因此，压料力越_________，越有利于成形。

《模具设计与制造专业基础知识》考试题A卷及答案

《模具设计与制造专业基础知识》考试题A 卷姓名：准考证号：_____________一、填空题：（每空格1分，共25分）1、在实际生产中,常用硬度表示材料的力学性能，常用的压入硬度试验法有布氏硬度测试法、洛氏硬度测试法、维氏硬度测试法。

2、刀具常用的材料有高速钢、硬质合金及陶瓷材料等。

3、工艺过程是由一个或若干顺序排列的_______工序_ ___组成，其下面又可分解成工步；当加工余量较大时，由几次____ 走刀 __完成。

4、机械加工中获得尺寸精度的方法有试切法、定尺寸刀具法、调整法和自动控制法。

5、根据生产纲领和产品的大小，生产类型可分为单件生产、成批生产和大量生产三大类。

6、公差原则是处理尺寸公差和形位公差关系的规定，它分为独立原则和相关原则。

相关原则是指图样上给定的形位公差和尺寸公差相互有关的公差原则。

一般分为两种情况：包容原则和最大实体原则。

7、合金钢是在碳钢的基础上有目的地加入一定量的合金元素的钢，根据其用途的不同可分为碳素结构钢、碳素工具钢、特殊性能钢等。

8、形状公差的项目有六种，它们分别是直线度、平面度、圆度、线轮廓度、面轮廓度和圆柱度等。

9、工艺过程按加工性质和目的的不同可划分为粗加工、半精加工和精加工阶段及光整加工阶段。

10、若某一表面轮廓标注示该表面粗糙度Ra 为 6.3μｍ，通过切除材料的方法获得。

11、通过化学热处理热处理，可以改变钢件的表层化学成分，从而提高其表层的硬度和耐磨性。

装订线二、选择题（单项选择，每题2分，共14分）1、图样标注为∮500062.0 的某一轴径，其最好的尺寸为 C 。

A ∮50B ∮49.938C ∮49.969D ∮49.92、箱体上的∮15H6孔，其表面粗糙度Ra 为0.8μｍ，光整加工常用_____D_____。

A 磨削B 拉削C 镗削D 铰削3、在热处理工序的安排中，退火和正火通常安排在 A 。

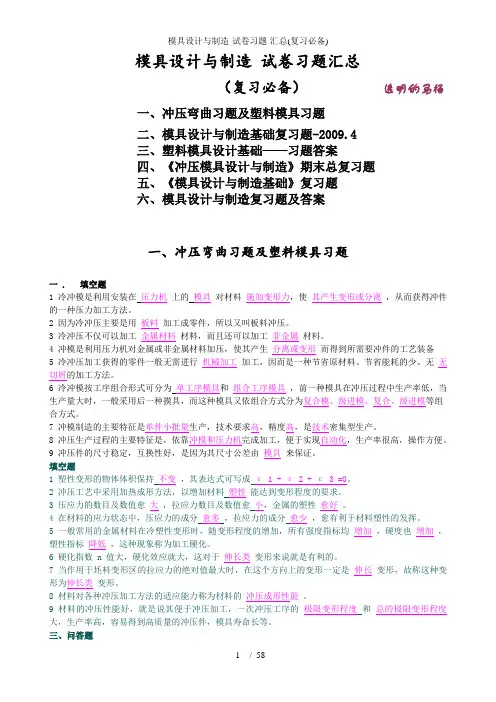

模具设计与制造-试卷习题-汇总(复习必备)

模具设计与制造试卷习题汇总（复习必备）透明的马桶一、冲压弯曲习题及塑料模具习题二、模具设计与制造基础复习题-2009.4三、塑料模具设计基础——习题答案四、《冲压模具设计与制造》期末总复习题五、《模具设计与制造基础》复习题六、模具设计与制造复习题及答案一、冲压弯曲习题及塑料模具习题一 . 填空题1 冷冲模是利用安装在压力机上的模具对材料施加变形力，使其产生变形或分离，从而获得冲件的一种压力加工方法。

2 因为冷冲压主要是用板料加工成零件，所以又叫板料冲压。

3 冷冲压不仅可以加工金属材料材料，而且还可以加工非金属材料。

4 冲模是利用压力机对金属或非金属材料加压，使其产生分离或变形而得到所需要冲件的工艺装备5 冷冲压加工获得的零件一般无需进行机械加工加工，因而是一种节省原材料、节省能耗的少、无无切屑的加工方法。

6 冷冲模按工序组合形式可分为单工序模具和组合工序模具，前一种模具在冲压过程中生产率低，当生产量大时，一般采用后一种摸具，而这种模具又依组合方式分为复合模、级进模、复合、级进模等组合方式。

7 冲模制造的主要特征是单件小批量生产，技术要求高，精度高，是技术密集型生产。

8 冲压生产过程的主要特征是，依靠冲模和压力机完成加工，便于实现自动化，生产率很高，操作方便。

9 冲压件的尺寸稳定，互换性好，是因为其尺寸公差由模具来保证。

填空题1 塑性变形的物体体积保持不变，其表达式可写成ε 1 + ε2 + ε3 =0。

2 冲压工艺中采用加热成形方法，以增加材料塑性能达到变形程度的要求。

3 压应力的数目及数值愈大，拉应力数目及数值愈小，金属的塑性愈好。

4 在材料的应力状态中，压应力的成分愈多，拉应力的成分愈少，愈有利于材料塑性的发挥。

5 一般常用的金属材料在冷塑性变形时，随变形程度的增加，所有强度指标均增加，硬度也增加，塑性指标降低，这种现象称为加工硬化。

6 硬化指数 n 值大，硬化效应就大，这对于伸长类变形来说就是有利的。

模具设计与制造复习题与答案

模具设计与制造期末复习题与答案一、填空题：1、在冲压工艺中,有时也采用加热成形方法,加热的目的是 ----------- , 增加材料在一次成型中所能达到的变形程度；-----------提高工件的成形准确度;2、.冲裁件的切断面由 ----------、-------------、---------、------------、四个部分组成;3、按工序组合程度分,冲裁模可分为----------、-----------和---------等几种;4、材料的塑性---------,塑性变形的稳定性越强,许可的最小弯曲半径就---------;5、工件上有多个弯曲角时,一般应该先弯---------- ,后弯 ----------- ;6、拉深件的壁厚 ----------;下部壁厚略有-----------,上部却有所-------;7、冷冲模是利用安装在压力机上的-------------- 对材料施加变形力,使其产生--------------- ,从而获得冲件的一种压力加工方法;8、一般常用的金属材料在冷塑性变形时,随变形程度的增加,所有强度硬度指标------------ ,塑性指标------------,这种现象称为加工硬化;9、在弯曲变形区内,内层纤维切向--------------,外层纤维切向受--------------;10、对于弯曲件上位于变形区或靠近变形区的孔或孔与基准面相对位置要求较高时,必须先--------------,后----------------;11、拉深系数是表示拉深后圆筒形件的----------------与拉深前毛坯或半成品的直径之比,用式---------------表达;12、最小相对弯曲半径是指在保证毛坯弯曲时外表面不发生开裂的条件下,弯曲件内表面能够弯成的----------------与----------------的比值,用rmin/t来表示;13、在拉深过程中,毛坯受凸模拉深力的作用,在凸缘毛坯的径向产生---------------,切向产生----------------;在它们的共同作用下,凸缘变形区材料发生了塑性变形,并不断被拉入凹模内形成筒形拉深件;14、与冲裁模相比,拉深凸、凹模的工作部分不应具有锋利的刃口,而应具有一定的--------------,凸、凹模间隙略-----------料厚;15、有弯曲、拉深等成形工序的零件,采用级进冲压时,位于成形变形区上的孔,应安排在---------------冲出,落料或切断工位一般安排在--------------工位上; 16、当弯曲件的折弯线与纤维方向---------------时,材料具有较大的拉伸强度,不易拉裂,可选用较小的最小相对--------------;17、金属塑性变形时物体主要是发生形状的改变,体积变化------------,其表达式可写成---------------;18、判断拉深件能否一次拉深成形,仅需比较总的拉深系数m总与第一次允许的-------------大小即可;当m总--------------时,则该零件可一次拉深成形,否则需要多次拉深;19、V形件弯曲模,凸模与凹模之间的间隙是由调节-------------高度来控制;对于U形件弯曲模,则必须选择适当的-------------;20、导正销通常与挡料销或侧刃配合使用在级进模中,以减小------------误差,保证孔与-------------的相对位置尺寸要求;21、采用配做加工方法设计冲裁模,其配做的凸模或凹模零件图上,只标注其基本尺寸,而无需标注--------------,但要注明配做--------------;22、材料的冲压成形性能包括____________和____________两部分内容;23、在设计模具时,对尺寸精度、断面垂直度要求高的工件,应选用____________的间隙值；对于断面垂直度与尺寸精度要求不高的工件,以提高模具寿命为主,应选用____________的间隙值;24、搭边是一种__________废料,但它可以补偿__________误差和__________误差,确保制件合格；搭边还可__________,提高生产率；此外还可避免冲裁时条料边缘的毛刺被__________,从而提高模具寿命;二、判断题：1、中、小型模具的上模是通过模柄固定在压力机滑块上的;2、材料的塑性是物质一种不变的性质;3、从应力状态来看,窄板弯曲时的应力状态是平面的,而宽板弯曲时的应力状态则是立体的;4、物体受三向等拉应力时,坯料不会产生任何塑性变形;5、模具沿封闭的轮廓线冲切板料,冲下的部分是工件的冲裁工艺叫落料;6、采用斜刃冲裁时,为了保证工件平整,落料时凸模应作成平刃,而将凹模作成斜刃;7、拉深变形属于伸长类变形;8、拉深时,拉深件的壁厚是不均匀的,上部增厚,愈接近口部增厚愈多,下部变薄,愈接近凸模圆角变薄愈大;壁部与圆角相切处变薄最严重;9、冲裁变形过程中的塑性变形阶段形成了塌角区;10、利用结构废料冲制冲件,也是合理排样的一种方法;11、不对称的弯曲件,弯曲时应注意防止弯裂;12、坯料拉深时,其凸缘部分因受切向压应力而易产生失稳而起皱;13、在级进模中,落料或切断工步一般安排在最后工位上;14、设计落料模时,设计基准应选凸模;15、在压力机的一次行程中,能完成两道或两道以上的冲压工序的模具称为级进模;16、弯曲件的回弹主要是因为冲件弯曲变形程度很大所致;17、物体的塑性仅仅决定于物体的种类,与变形方式和变形种类无关;18、一般而言,弯曲件愈复杂,一次弯曲成形角的数量愈多,则弯曲时各部分互相牵制作用愈大,所以回弹就大;19、形状复杂的冲裁件,适于用凸、凹模分开加工;20、对配做的凸、凹模,其零件图上无需标注尺寸和公差,只需说明配做间隙值;三、单项选择题：1.模具沿封闭的轮廓线冲切板料,冲下的部分是工件的冲裁工艺叫A.落料 B．冲孔 C．切断 D．剖切2.如图所示冲压变形区划分示意图,A为变形区,B为已变形区,a图为题2图A.胀形工艺 B．缩口工艺 C．翻边工艺 D．拉深工艺3. 在冲压过程中,需要最小变形力区是个相对的弱区,材料变形时,首先变形区为A.已变形区 B ．强区 C ．传力区 D ．弱区4．设计落料模时,设计基准应选A.凸模B.凹模固定板 C ．凹模 D ．凸凹模5．弯曲变形区的板料的外区靠凹模一侧,纵向纤维变形后A. 缩短B.不变 C ．分离 D ．伸长6．由于覆盖件形状比较复杂,拉深往往采用A. 多次拉深B. 一次拉深C. 拉深弯曲复合D. 落料拉深复合7．在拉深变形过程中的某一时刻,在凸缘变形区中间有一位置,其31σσ=;在该位置,用R=作圆,可将凸缘变形区分为两部分,由此圆到凹模洞口处A ．∣б1∣>|б3|,|ε1|<|ε3|B ．∣б1∣>|б3|,|ε1|>|ε3|C ．∣б1∣<|б3|,|ε1|<|ε3|D ．∣б1∣<|б3|,|ε1|>|ε3|8．如图所示的阶梯形零件,当材料相对厚度t/D ×100＞1,且阶梯之间的直径之差和零件的高度较小时,可一次拉深成形的条件是A.h １＋h ２＋h ３／dn ≥h ／dnB. h １＋h ２＋h ３／dn ≤h ／dnC. h １＋h ２＋h ３／dn ＞h ／dnD. h １＋h ２＋h ３／dn ≠h ／dn9．冲压工艺过程卡是用于指导工艺过程的依据;A. 冲压工艺制定B. 冲模电加工C. 冲压生产D.冲压模具制造10.模具沿封闭的轮廓线冲切板料,冲下的部分是废料的冲裁工艺叫A.落料 B．冲孔 C．切断 D．剖切11. 当作用于毛坯变形区内的拉应力的绝对值最大时,在这个方向上的变形一定A. 热变形 B．压缩变形 C．拉压变形 D．伸长变形12．设计冲孔模时,设计基准应选择A.凸模 B凹模固定板 C．凹模 D．凸凹模13．弯曲变形区的板料的内区靠凸模一侧,纵向纤维变形后A. 缩短B.不变 C．分离 D．伸长14．在压力机的一次工作行程中,在模具不同工位完成两道及两道以上的冲压工序的模具,称为A.复合模B. 单工序模 C．级进模 D．落料模15．以下说法错误的是A．冲压毛坯多个部位都有变形可能时,变形在阻力最小的部位进行B．弱区必先变形C．为了保证冲压过程的顺利进行,必须保证该道冲压工序中变形的区域为弱区D．当变形区有两个以上的变形方式时,需要最大变形力的变形方式首先变形16．对于半球形件,根据拉深系数的定义可知,其拉深系数是与零件直径无关的常数, 其值为A. 1B.C.17．拉深后坯料的径向尺寸 _____ _____ ,切向尺寸 ___ _ ______ ;A、增大减小B、增大增大C、减小增大D、减小减小18．有凸缘筒形件拉深、其中 __________ 对拉深系数影响最大;A、凸缘相对直径B、相对高度C、相对圆角半径19．为保证弯曲可靠进行,二次弯曲间应采用 ____ ____ 处理;A 、淬火B 、回火C 、退火 D、正火20、弯曲件为 ____ ____ ,无需考虑设计凸、凹模的间隙;A 、π形B 、 V 形C 、 U 形 D、桶形21、能进行三个方向送料,操作方便的模架结构是 _________ ;A 、对角导柱模架B 、后侧导柱模架C 、中间导柱模架 D、四导柱导架22、凸模与凸模固定板之间采用 ____ 配合,装配后将凸模端面与固定板一起磨平;A 、 H7/h6B 、 H7/r6C 、 H7/m6 D、M7/h623、侧刃与导正销共同使用时,侧刃的长度应 __________ 步距;A 、≥B 、≤C 、＞D 、＜24、对步距要求高的级进模,采用 ___________ 的定位方法;A 、固定挡料销B 、侧刃 + 导正销C 、固定挡料销 + 始用挡料销D、固定挡料销+侧刃25、模具的合理间隙是靠 ___________ 刃口尺寸及公差来实现;A 、凸模B 、凹模C 、凸模和凹模D 、凸凹模26、斜刃冲裁比平刃冲裁有 ___________ 的优点;A 、模具制造简单B 、冲件外形复杂C 、冲裁力小 D、冲裁力大27. 冲裁变形过程中的塑性变形阶段形成了___________;A、光亮带B、毛刺C、断裂带28. 模具的压力中心就是冲压力___________的作用点;A、最大分力B、最小分力C、合力29. 导板模中,要保证凸、凹模正确配合,主要靠_____ _____导向;A、导筒B、导板C、导柱、导套30. 平端面凹模拉深时,坯料不起皱的条件为t/D __________ ;A、≥ ～ m一lB、≤ ～ l/m一lC 、≥ ～1一m D、≥ ～ l/m+l31. 分开加工的凸模、凹模,为了保证凸模与凹模的冲裁间隙,它们的制造公差必须满足的条件是__________;A、ZZdp minmax-≥+δδB、ZZdp minmax-≤+δδC、ZZdp minmax-=+δδ32. 为使冲裁过程的顺利进行,将梗塞在凹模内的冲件或废料顺冲裁方向从凹模孔中推出,所需要的力称为_______;A、推件力B、卸料力C、顶件力33. 精度高、形状复杂的冲件一般采用__________凹模形式;A、直筒式刃口B、锥筒式刃口C、斜刃口四、简答题：1、请简述拉深变形的变形区的应力和应变的特点;2、拉深时的危险端面在哪里为什么3、弯曲回弹的表现形式是什么产生回弹的主要原因是什么4、.影响拉深时坯料起皱的主要因素是什么防止起皱的方法有哪些5、什么是冲裁间隙冲裁间隙与冲裁件的断面质量有什么关系6、简述拉深成形的主要成形障碍及防止措施;五、看图回答问题：1根据模具结构图画出排样图和冲压零件图；2该模具是什么卸料方式,属于什么类型模具；3件5、件7的作用,要达到使用要求,选用什么材料,进行什么处理,达到什么样的硬度;六、1、作图题：1根据模具结构图画出排样图和冲压零件图；2该模具是什么卸料方式,属于什么类型模具；3该模具送料采用什么定位方式,指出零件号和这些零件的材料;2、计算题图示为一落料件,它的尺寸分别是：a=,b=,c=,d=22±,e=,已知厚度t=1mm,材料10钢,zmin=,zmax=,利用配作加工法求出凸凹模的尺寸;绘出凸凹模并标注出尺寸;材料厚度t ㎜非圆形圆形1工件公差Δ< 1 1~2 ≤≤~~≥≥<<≥≥3、计算题如图所示冲裁零件,其材料为Ｑ235, 料厚 t＝;试按分别加工,求凸模、凹模刃口尺寸及公差;已知：Zmin＝０.04 mm,Zmax＝ mm,则φ6＋为IT12级,φ为IT14级,φ为IT14级；刃口尺寸制造公差按合理间隙差Zmax－Zmin确定; 答案：一、填空题：1、提高塑性,降低变形抗力2、圆角带、光亮带、剪裂带、毛刺3、单工序模、级进模、复合模4、越好,越小5、外角、内角6、不均匀,减薄,增厚7、模具、变形或分离8、增加、降低9、受压而缩短、受拉而伸长10、弯曲、冲孔;11、直径,d/D12、最小圆角半径、毛坯厚度13、拉伸应力σ1、压缩应力σ314、圆角半径、大于15、成形后, 最后16、垂直,弯曲半径17、很小、ε1+ε2+ε3=018、极限拉深系数m1、＞m119、模具闭合、间隙20、定位、外形21、制造公差、间隙值22、形状冻结性和贴模性23、较小较大24、工艺、定位、板料宽度、提高条料的刚性、拉入模具间隙;二、判断题：1、√2、╳3、√4、√5、╳6、√7、√8、√9、╳ 10、√ 11、╳ 12、√ 13、√ 14、╳ 15、╳ 16、╳ 17、╳ 18、╳ 19、╳ 20、╳三、单项选择题：1. A.落料2. D．拉深工艺3. D．弱区；．凹模5. D．伸长6. B. 一次拉深7. B．∣б1∣>|б3|,|ε1|>|ε3|8.B. h１＋h２＋h３／dn≤h／dn9．C. 冲压生产10. B．冲孔11. D．伸长变形12．A.凸模13．A. 缩短14．C．级进模15．D．当变形区有两个以上的变形方式时,需要最大变形力的变形方式首先变形16．C.17、A 18、A 19、c 20、B 21、B 22、 B 23、C 24、B 25、C 26、C 27. A 28. C 29. B 30. C 31. B 32A. 33. B四、简答题：1、在拉深过程中,毛坯受凸模拉深力的作用,在凸缘毛坯的径向产生拉伸应力σ1,切向产生压缩应力σ3;在它们的共同作用下,凸缘变形区材料发生了塑性变形,并不断被拉入凹模内形成筒形拉深件;2、危险端面为筒壁和圆筒底部的过渡区,材料承受筒壁较大的拉应力σ1、凸模圆角的压力和弯曲作用产生的压应力σ2和切向拉应力σ3;在这个区域的筒壁与筒底转角处稍上的位置,拉深开始时材料处于凸模与凹模间,需要转移的材料较少,受变形的程度小,冷作硬化程度低,加之该处材料变薄,使传力的截面积变小,所以此处往往成为整个拉深件强度最薄弱的地方,是拉深过程中的“危险断面”;3、弯曲回弹的表现形式为：弯曲半径的变化和弯曲角的变化;产生回弹的主要原因是：材料的力学性能、相对弯曲半径、弯曲中心角、弯曲方式、模具间隙等;4、影响起皱现象的因素很多,例如：坯料的相对厚度直接影响到材料的稳定性;所以,坯料的相对厚度值 t/D 越大 D 为坯料的直径 ,坯料的稳定性就越好,这时压应力σ 3 的作用只能使材料在切线方向产生压缩变形变厚 ,而不致起皱;坯料相对厚度越小,则越容易产生起皱现象;在拉深过程中,轻微的皱摺出现以后,坯料仍可能被拉入凹模,而在筒壁形成褶痕;如出现严重皱褶,坯料不能被拉入凹模里,而在凹模圆角处或凸模圆角上方附近侧壁危险断面产生破裂;防止起皱现象的可靠途径是提高坯料在拉深过程中的稳定性;其有效措施是在拉深时采用压边圈将坯料压住;压边圈的作用是,将坯料约束在压边圈与凹模平面之间,坯料虽受有切向压应力σ3 的作用,但它在厚度方向上不能自由起伏,从而提高了坯料在流动时的稳定性;另外,由于压边力的作用,使坯料与凹模上表面间、坯料与压边圈之间产生了摩擦力;这两部分摩擦力,都与坯料流动方向相反,其中有一部分抵消了σ3 的作用,使材料的切向压应力不会超过对纵向弯曲的抗力,从而避免了起皱现象的产生;由此可见,在拉深工艺中,正确地选择压边圈的型式,确定所需压边力的大小是很重要的;5、冲裁凸模与凹模横向尺寸的差值称为冲裁间隙;间隙小冲裁件的断面质量较好6、答：拉深成形时主要的成形障碍是起皱和开裂;防止起皱发生在生产中最常用的方法是采用压边圈;防止危险断面破裂的根本措施是减小拉深时的变形抗力,确定合理的拉深系数,采用较大的模具圆角半径,改善凸缘部分的润滑条件,增大凸模表面的粗糙度; 五、1.根据模具结构图画出排样图和冲压零件图；2.该模具是什么卸料方式,属于什么类型模具；刚性卸料；级进模3.件5、件7的作用,要求达到什么样的硬度;件5：导正销；54～58HRC件7：始用档料销；54～58HRC六、2、落料凹模的尺寸为：mm=+a凹0mm=+ mmb凹 0cmm=+ mm凹 00mm= mmd凹e=+0. ±1/=± mm凹a 落料凹模尺寸b 落料凸模尺寸1、 1根据模具结构图画出排样图和冲压零件图；零件图只要求画出图形,不要求尺寸2该模具是什么卸料方式,属于什么类型模具；固定卸料,两工位级进模3该模具采用什么定位方式,指出零件号和这些零件的材料;采用始用挡料钉件8、固定定位钉件11和导正销件19结合；这些零件可选用碳素工具钢如T10A、T8A等,合金工具钢CrWMn等,选其中符合条件的都正确;3、解：由图可知,该零件属于无特殊要求的一般冲裁件;φ36由落料获得,2—φ6及18由冲两孔同时获得;根据已知条件,有： Zmax－Zmin＝－＝；φ6＋为IT12级,取x＝；φ为IT14级,取x＝；δp＝Zmax－Zmin=×＝δd＝Zmax－Zmin+×＝1冲孔φ6＋2落料φ3孔距尺寸 18±。

模具设计与制造技术练习题库+答案

模具设计与制造技术练习题库+答案一、单选题（共50题，每题1分，共50分）1、铣削难加工材料,衡量铣刀磨损程度时,以刀具( )磨损为准。

A、前刀面B、副切削刃C、后刀面D、主切削刃正确答案：C2、工艺基准分为( )、测量和装配基准。

A、安装B、加工C、定位D、设计正确答案：C3、采用直接浇口的单型腔模具,适用于成型( ) 塑件。

A、壳形B、平薄易变形C、箱形正确答案：C4、工程中常见回转体中,正面投影和侧面投影为相同的等腰三角形的是( )。

A、圆柱B、圆环C、圆锥D、球正确答案：C5、符号GB的含义是( )。

A、国际标准B、国家标准C、国外标准D、部级标准正确答案：B6、光栅尺是( )。

A、一种能够间接检测直线位移的伺服系统反馈元件B、一种数控系统的功能模块C、一种能够间接检测直线位移或角位移的伺服系统反馈元件D、一种极为准确的直接测量位移的工具正确答案：D7、金属的硬度是指( )。

A、金属材料抵抗冲击载荷作用而不破坏的能力B、金属材料在断裂前发生不可逆永久变形的能力C、金属材料抵抗局部变形、压痕或划痕的能力D、金属材料抵抗塑性变形(永久变形)或断裂的能力正确答案：C8、工件在机床上或在夹具中装夹时,用来确定加工表面相对于刀具切削位置的面叫( )。

A、工艺基准B、定位基准C、装配基准D、测量基准正确答案：B9、属于金属物理性能的参数是( )。

A、韧性B、硬度C、密度D、强度正确答案：C10、( )是指工件加工表面所具有的较小间距和微小峰谷的微观几何形状不平度。

A、波度B、表面光洁度C、表面粗糙度D、公差等级正确答案：C11、只需调整或更换夹具上个别定位元件或夹紧元件,就可用于装夹不同类型和尺寸的工件,这类夹具称为( )。

A、可调夹具B、专用夹具C、通用夹具D、组合夹具正确答案：A12、下列不属于平面加工方法的是( )。

A、铣削B、铰削C、磨削D、刨削正确答案：B13、点浇口不适用于( )塑料。

A、热塑性塑料B、热固性塑料C、热敏性塑料D、纤维增强塑料正确答案：C14、下列属于不可拆卸连接的类型是( )。

模具设计与制造复习题与答案

（
）
2、材料的塑性是物质一种不变的性质o
（）
4、物体受三向等拉应力时，坯料不会产生任何塑性变形。
（
5、模具沿封闭的轮廓线冲切板料，冲下的部分是工件的冲裁工艺叫落料。
6、采用斜刃冲裁时，为了保证工件平整，落料时凸模应作成平刃，而将凹模作
）
7、拉深变形属于伸长类变形。
。
5、工件上有多个弯曲角时，一般应该先弯，后弯。
6、拉深件的壁厚。下部壁厚略有，上部却有所。
7、冷冲模是利用安装在压力机上的对材料施加变形力，使其
产生，从而获得冲件的一种压力加工方法。
8、一般常用的金属材料在冷塑性变形时，随变形程度的增加，所有强度硬度指
10、对于弯曲件上位于变形区或靠近变形区的孔或孔与基准面相对位置要求较
A.落料B.冲孔C.切断D.剖切
11.当作用于毛坯变形区内的拉应力的绝对值最大时，在这个方向上的变形一定【】
A.热变形B．压缩变形C．拉压变形D．伸长变形
12．设计冲孔模时，设计基准应选择【】
A.凸模B凹模固定板C．凹模D．凸凹模13．弯曲变形区的板料的内区（靠凸模一侧），纵向纤维变形后【】
（）
20、对配做的凸、凹模，其零件图上无需标注尺寸和公差，只需说明配做间隙
值
三、单项选择题：
1.模具沿封闭的轮廓线冲切板料，冲下的部分是工件的冲裁工艺叫【
A. 落料B.冲孔C.切断D.剖切
3. 在冲压过程中，需要最小变形力区是个相对的弱区，材料变形时,
区为【】
A.已变形区B.强区C.传力区D.弱区
4.设计落料模时，设计基准应选【】
缘变形区材料发生了塑性变形，并不断被拉入凹模内形成筒形拉深件。

模具设计与制造试卷复习题

模具设计与制造试卷习题汇总（复习必备）一、冲压弯曲习题及塑料模具习题二、模具设计与制造基础复习题-2009.4三、塑料模具设计基础——习题答案四、《冲压模具设计与制造》期末总复习题五、《模具设计与制造基础》复习题六、模具设计与制造复习题及答案一、冲压弯曲习题及塑料模具习题一 . 填空题1 冷冲模是利用安装在压力机上的模具对材料施加变形力，使其产生变形或分离，从而获得冲件的一种压力加工方法。

2 因为冷冲压主要是用板料加工成零件，所以又叫板料冲压。

3 冷冲压不仅可以加工金属材料材料，而且还可以加工非金属材料。

7 冲模制造的主要特征是单件小批量生产，技术要求高，精度高，是技术密集型生产。

8 冲压生产过程的主要特征是，依靠冲模和压力机完成加工，便于实现自动化，生产率很高，操作方便。

9 冲压件的尺寸稳定，互换性好，是因为其尺寸公差由模具来保证。

填空题1 塑性变形的物体体积保持不变，其表达式可写成ε 1 + ε2 + ε3 =0。

2 冲压工艺中采用加热成形方法，以增加材料塑性能达到变形程度的要求。

3 压应力的数目及数值愈大，拉应力数目及数值愈小，金属的塑性愈好。

4 在材料的应力状态中，压应力的成分愈多，拉应力的成分愈少，愈有利于材料塑性的发挥。

5 一般常用的金属材料在冷塑性变形时，随变形程度的增加，所有强度指标均增加，硬度也增加，塑性指标降低，这种现象称为加工硬化。

6 硬化指数 n 值大，硬化效应就大，这对于伸长类变形来说就是有利的。

模具设计与制造技术考试题与答案

模具设计与制造技术考试题与答案一、单选题（共50题，每题1分，共50分）1、切削运动可分为主运动与进给运动。

关于主运动,( )的描述是不正确的。

A、主运动是切削运动中速度最高、消耗功率最大的运动B、主运动只有且必须有一个C、主运动可以是连续运动,也可以是间歇运动D、主运动可以是旋转运动,也可以是直线运动正确答案：C2、两只额定电压相同的电阻串联接在电路中, 其阻值()的电阻发热。

A、较小B、较大C、无法比较D、相同正确答案：B3、机床上使用的局部照明灯,电压不得超过( )。

A、36VB、24VC、380VD、220V正确答案：A4、粗糙度的评定参数Ra的名称是( )。

A、微观不平度五点平均高度B、微观不平度十点平均高度C、轮廓算术平均偏差D、轮廓几何平均偏差正确答案：C5、电火花加工放电所在的液体介质必须具有一定的( )。

A、绝缘性能B、化学性质C、力学性能D、流动性能正确答案：A6、在正弦分中夹具上无法用平面磨床完成不同轴圆弧面的磨削,其原因A、分度盘精度低B、量块高度不合适C、没有安装正弦圆柱的空间D、两顶尖装夹工件正确答案：C7、带传动中两轮直径不变,若将主动轮转速增大一倍,则传动比( )。

A、增大两倍B、增大一倍C、减小一倍D、不变正确答案：D8、职业道德行为的最大特点是( )。

A、普遍性和广泛性B、时代性和创造性C、自觉性和习惯性D、实践性和实用性正确答案：C9、对于熔体粘度高、玻璃化温度高、冷却速率快的塑料制品应采用( )注射。

A、低压B、快速C、慢速D、答案B、C正确答案：B10、工程中常见回转体中,三面投影均为一个圆的是( )。

A、球B、圆柱C、圆锥D、圆环正确答案：A11、属位置公差项目的符号是( )。

A、─B、〓D、○正确答案：C12、以下选项中属于转动副的是( )。

A、燕尾滑板B、丝杠与螺母C、铰链连接D、滑块与导轨正确答案：C13、下列关于创新的论述,正确的是( )。

A、创新与继承根本对立B、创新不需要引进国外新技术C、创新就是独立自主D、创新是民族进步的灵魂正确答案：D14、已加工表面和待加工表面之间的垂直距离称为( )。

模具设计与制造复习题及答案

模具设计与制造复习题及答案一、填空题1、普通曲柄压力机的闭合高度是指位置时，滑块底面到之间的距离。

2、模具的闭合高度是指冲模处于闭合状态时，模具至之间的距离。

3、侧刃常被用于定距精度和生产效率要求高的中，其作用是控制条料进给方向上的。

4、弯曲变形程度用表示。

5、影响塑件收缩的因素可归纳为：_____________ 、_____________ 、_____________ 、_____________ 、_____________ 、_____________ 。

6、塑料模具的导向机构主要有_____ ________导向和_____________定位两种类型。

二、判断题（正确的在括号内画“√”，错误的画“⨯”）1、曲柄冲床滑块允许的最大压力是随着行程位置不同而不同。

（）2、搭边值的作用是补偿定位误差，保持条料有一定的刚度，以保证零件质量和送料方便。

（）3、斜刃比平刃的冲裁力大。

（）4、弯曲工序中,冲压用材料过厚可能造成制件回弹加大。

（）5、在其他条件相同的情况下仅凸模圆角不同，弯曲后凸模圆角半径小的回弹较小。

（）6、弯曲件的中性层一定位于工件1/2料厚位置。

（）7、一般情况下，从拉深变形的特点考虑，拉深模的凹模的圆角表面粗糙度应比凸模的圆角表面粗糙度小些。

（）8、为了便于塑件脱模，一般情况下使塑料在开模时留在定模上。

（）9、塑料模的模脚（垫块）是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。

（）三、选择题1、冲裁模的间隙应当模具导向件的间隙。

A、小于；B、等于；C、大于；D、小于等于。

2、在连续模中，条料进给方向的定位有多种方法，当进距较小，材料较薄，而生产效率高时，一般选用定位较合理。

A、挡料销；B、导正销；C、侧刃；D、初始挡料销。

3、注射机的锁模力必须大于型腔内熔体压力与塑件和浇注系统在________ 上 ______的乘积。

A、模板面积B、浇口截面积C、分型面D、投影面积4、在多型腔模具中，分流道的排列有______________和______________两种。

《模具设计与制造基础》自测题答案

《模具设计与制造基础》自测题答案一、名词解释:1．冷冲压：是塑性加工的基本方法之一，它是利用安装在压力机上的模具，在温室下对板料施加压力使其变形或分离,从而获得具有一定形状、尺寸和精度的零件的一种压力加工方法.2．变形工序：是使冲压毛坯在不破裂的条件下发生塑性变形，以获得所要求的形状、尺寸的零件的冲压加工方法。

3．冲裁：是利用模具在压力机上使板料产生分离的冲压工艺.4．排样：冲裁件在条料或板料上的布置方式称为排样。

5．冲裁间隙：冲裁凸、凹模刃口部分尺寸之差称为冲裁间隙.6．弯曲：又称压弯，是将板料、棒料、管料等弯成一定角度、曲率和形状的工艺方法. 7．拉深：又称拉延、拉伸,是利用拉深模在压力机的作用下，将平板坯料或空心工序件制成开口空心零件的加工方法.8．校平：校平是将不平的工件放在两块平滑的或带有齿形刻纹的平模板之间加压，使不平整的工件产生反复弯曲变形，从而得到高平直度零件的加工方法。

9．特种加工:是指利用热能、电能、声能、光能、化学能、电化学能去除材料的加工工艺方法。

10．模具装配：按照模具的技术要求,将加工完成、符合设计要求的零件和购配的标准件，按设计的工艺进行相互配合、定位于安装、连接与固定成为模具的过程，称为模具装配.二、填充题：1．冷冲压是塑性加工的基本方法之一,它是利用安装在压力机上的模具,在温室下对板料施加压力使其变形或分离，从而获得具有一定形状、尺寸和精度的零件的一种压力加工方法.因为它主要用于加工板料零件,所以也称板料冲压。

2．冷冲模是实现冷冲压加工中必不可少的工艺装备，没有先进的模具技术，先进的冲压工艺就无法实现。

3．冷冲压用材料大部分是各种规格的板料、带料和块料。

4．选择冷冲压设备的类型主要根据所要完成的冲压工艺的性质、生产批量的大小、冲压件的几何尺寸和精度要求。

5．冲裁变形过程大致分为三个阶段，分别是弹性变形阶段、塑性变形阶段和断裂分离阶段. 6．冲裁时搭边过大，会造成材料的浪费，搭边太小，则起不到搭边应有的作用。

模具设计与制造基础复习题

模具设计与制造基础复习题1。

模具是成形制品或零件生产的重要工艺装备。

2.冲压模具：在冲压加工中,将材料(金属或非金属）加工成冲件（或零件）的特殊工艺设备,称为冲压模具。

曲柄压力机技术参数：滑块行程、滑块行程次数、公称压力、闭合高度、工作台尺寸和滑块底面尺寸、模柄孔尺寸。

3。

合理的冲压成形工艺、模具、冲压设备是必不可少三要素。

4.冲压加工可分为分离工序和成形工序两类.5．分离工序:被加工材料在外力作用下,因分离而形成一定形状和尺寸的加工方法。

6．成形工序：被加工材料在外力作用下，因产生塑性变形，从而得到一定形状和尺寸的加工方法。

7。

分离工序主要有冲孔、落料、切断等8.成形工序主要有弯曲、拉深、翻边、胀形等9.冲压模具根据工艺性质分类有（1）冲裁模；(2)弯曲模；(3）拉深模;（4)其他成形模。

10。

冲压模根据工序组合程度分类有（1)单工序模;（2）复合模；(3）连续模。

单工序模：在压力机的一次行程中，只完成一道工序的冲裁模。

复合模：在压力机的一次行程中，在模具的不同部位上同时完成数道冲压工艺的模具连续模：在压力机的一次行程中，在模具的同一位置完成两道以上的工序的模具。

11。

压工艺对材料的基本要求是:（1）对冲压性能的要求；（2)对表面质量的要求；(3）对材料厚度公差的要求。

12.冲压常用的材料有黑色金属、有色金属、非金属材料.1＊：中性层：弯曲变形前后长度保持不变的金属层或弯曲变形时切向应力变为零的金属层。

13.冲裁过程大致可分为三个阶段：（1）弹性变形阶段；（2）塑性变形阶段；（3）断裂阶段.14．冲裁件的尺寸精度主要决定于凸模和凹模的刃口尺寸精度。

15.在确定凸凹模刃口尺寸必须遵循下述原则：（1）设计落模料时,先确定凹模刃口尺寸，以凹模为基准，间隙取在凸模上，即冲裁间隙通过减小凸模刃口尺寸来取得。

设计冲孔模时，先确定凸模刃口尺寸,以凸模为基准,间隙取在凹模上,即冲裁间隙通过增大凹模刃口尺寸来取得。
