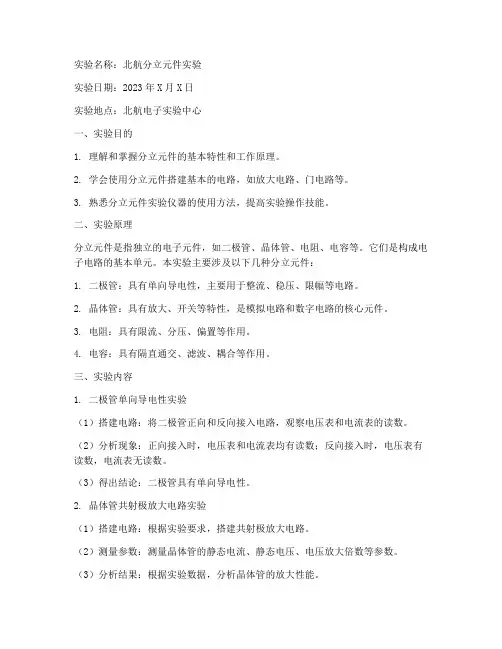

实验名称：北航分立元件实验实验日期：2023年X月X日实验地点：北航电子实验中心一、实验目的1. 理解和掌握分立元件的基本特性和工作原理。
2. 学会使用分立元件搭建基本的电路，如放大电路、门电路等。
3. 熟悉分立元件实验仪器的使用方法，提高实验操作技能。
二、实验原理分立元件是指独立的电子元件，如二极管、晶体管、电阻、电容等。
它们是构成电子电路的基本单元。
本实验主要涉及以下几种分立元件：1. 二极管：具有单向导电性，主要用于整流、稳压、限幅等电路。
2. 晶体管：具有放大、开关等特性，是模拟电路和数字电路的核心元件。
3. 电阻：具有限流、分压、偏置等作用。
4. 电容：具有隔直通交、滤波、耦合等作用。
三、实验内容1. 二极管单向导电性实验（1）搭建电路：将二极管正向和反向接入电路，观察电压表和电流表的读数。
（2）分析现象：正向接入时，电压表和电流表均有读数；反向接入时，电压表有读数，电流表无读数。
（3）得出结论：二极管具有单向导电性。
2. 晶体管共射极放大电路实验（1）搭建电路：根据实验要求，搭建共射极放大电路。
（2）测量参数：测量晶体管的静态电流、静态电压、电压放大倍数等参数。
（3）分析结果：根据实验数据，分析晶体管的放大性能。
3. 电阻分压电路实验（1）搭建电路：根据实验要求，搭建电阻分压电路。
（2）测量电压：测量电路中不同位置的电压值。
（3）分析结果：根据实验数据，分析电阻分压电路的特性。
4. 电容滤波电路实验（1）搭建电路：根据实验要求，搭建电容滤波电路。
（2）测量电压：测量电路中不同位置的电压值。
（3）分析结果：根据实验数据，分析电容滤波电路的特性。
四、实验结果与分析1. 二极管单向导电性实验结果：二极管正向接入时，电压表和电流表均有读数；反向接入时，电压表有读数，电流表无读数。
验证了二极管具有单向导电性。
2. 晶体管共射极放大电路实验结果：根据实验数据，晶体管的静态电流约为2mA，静态电压约为6V，电压放大倍数约为50。
