图纸审查要点和技巧窍门
建筑方案设计图纸审核要点
建筑方案设计图纸审核要点建筑方案设计图纸是建筑项目实施的重要依据，其质量直接影响到项目的成败。
因此，对建筑方案设计图纸进行严格审核至关重要。
以下是建筑方案设计图纸审核的一些要点。
一、总平面图审核1、场地规划审核建筑与周边环境的关系，包括道路、相邻建筑、地形地貌等，确保建筑布局合理，不影响周边环境和交通流线。
检查场地出入口的设置是否符合规范要求，是否方便人员和车辆进出，同时要考虑与城市道路的衔接。
核实场地的竖向设计，包括标高、坡度等，确保场地排水顺畅，不出现积水现象。
2、建筑布局审查建筑的朝向和间距，是否满足日照、通风和防火要求。
查看建筑的功能分区是否明确，各功能区之间的联系是否便捷。
确认建筑群体的组合方式是否协调美观，是否与周边建筑风格相融合。
3、交通组织审核场地内的道路系统，包括道路宽度、转弯半径、坡度等，是否满足车辆通行和消防要求。
检查停车场的设置，包括停车位数量、位置和出入口，是否满足使用需求。
核实人行道和无障碍通道的设置，是否符合无障碍设计规范。
4、绿化景观审查绿化布置是否合理，是否满足绿化率要求，植物品种的选择是否适宜当地气候和环境。
查看景观节点的设置是否具有吸引力，是否与建筑风格相呼应。
二、平面图审核1、功能布局审核各层平面的功能分区是否合理，房间的面积和尺寸是否满足使用要求。
检查不同功能房间之间的流线是否顺畅，避免交叉和干扰。
确认公共空间的设置，如走廊、楼梯、电梯等，是否满足疏散和通行要求。
2、尺寸标注核实房间的开间、进深、层高、门窗洞口尺寸等标注是否准确清晰。
检查墙体厚度、柱子尺寸等结构构件的标注是否与结构设计相符。
3、门窗布置审查门窗的位置、数量和尺寸是否合理，是否满足采光、通风和使用要求。
查看门窗的开启方式是否符合规范，是否影响室内家具布置和人员通行。
4、卫生间和厨房布局审核卫生间和厨房的位置是否合理，是否靠近给排水立管。
检查卫生间和厨房的设备布置是否满足使用要求，排水管道的走向是否合理。
施工图纸变更审查的关键要点和技巧
施工图纸变更审查的关键要点和技巧近年来，随着建筑工程的快速发展，施工图纸变更审查成为一个关键的环节。
在建筑施工过程中，不可避免地会出现一些设计方面的修改与变更。
本文将探讨施工图纸变更审查的关键要点和技巧，以提高施工图纸变更的效率和准确性。
一、审查前准备工作施工图纸的变更审查需要有一定的前期准备工作。
首先，审查人员需要了解工程项目的整体情况，包括规模、功能、设计理念等。
其次，需要对设计文件和变更文件进行全面的了解和研究，包括设计方案、施工图纸、变更说明等。
只有对项目有一个全面的了解，才能进行有效的审查。
二、合理的变更文档管理在审查过程中，合理的变更文档管理是至关重要的。
审查人员需要确保所有的设计文件和变更文件都按照一定的顺序进行编号和整理，以便于查询和比对。
同时，还应该建立一个文件变更记录表，记录每一次的变更情况，包括变更的原因、范围、时间等。
三、重视设计理念和原则的变更施工图纸变更审查过程中，审查人员应特别注重设计理念和原则的变更。
设计理念和原则是整个工程项目的灵魂所在，更改设计理念和原则可能会对整个工程产生重大影响。
因此，变更设计理念和原则的申请应经过严格的审查，以确保变更后的设计符合整体的工程要求。
四、严格把关施工图纸的一致性审查人员在进行施工图纸变更审查时，应严格把关施工图纸的一致性。
施工图纸是具体的施工指导文件，必须保证各个图纸之间的一致性。
审查人员需要仔细核对每一幅图纸，确认各个图纸之间的尺寸、位置、关系等是否保持一致，避免在施工过程中出现误解和错误。
五、注重技术要求和工程标准的符合性工程施工图纸的变更审查过程中，技术要求和工程标准的符合性是至关重要的。
审查人员需要对变更后的设计进行技术要求和工程标准的评估，确保设计方案能够满足相关的技术要求和工程标准。
只有在满足技术要求和工程标准的前提下，才能保证工程的质量和安全。
六、注意施工图纸的可操作性和实施性在审查施工图纸变更时，需要特别关注施工图纸的可操作性和实施性。

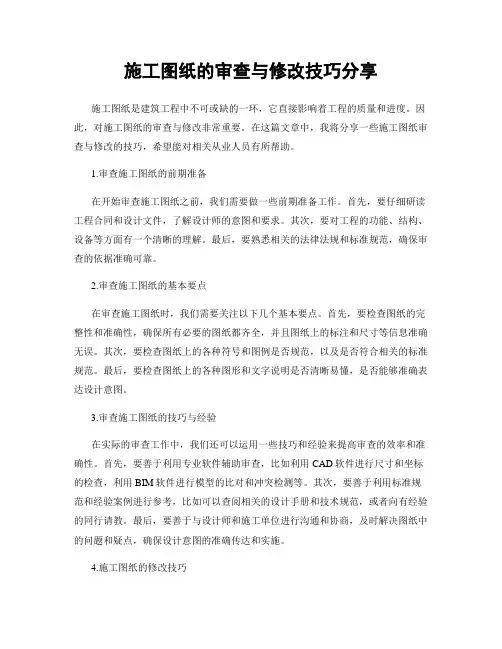

施工图纸的审查与修改技巧分享
施工图纸的审查与修改技巧分享施工图纸是建筑工程中不可或缺的一环，它直接影响着工程的质量和进度。
因此，对施工图纸的审查与修改非常重要。
在这篇文章中，我将分享一些施工图纸审查与修改的技巧，希望能对相关从业人员有所帮助。
1.审查施工图纸的前期准备在开始审查施工图纸之前，我们需要做一些前期准备工作。
首先，要仔细研读工程合同和设计文件，了解设计师的意图和要求。
其次，要对工程的功能、结构、设备等方面有一个清晰的理解。
最后，要熟悉相关的法律法规和标准规范，确保审查的依据准确可靠。
2.审查施工图纸的基本要点在审查施工图纸时，我们需要关注以下几个基本要点。
首先，要检查图纸的完整性和准确性，确保所有必要的图纸都齐全，并且图纸上的标注和尺寸等信息准确无误。
其次，要检查图纸上的各种符号和图例是否规范，以及是否符合相关的标准规范。
最后，要检查图纸上的各种图形和文字说明是否清晰易懂，是否能够准确表达设计意图。
3.审查施工图纸的技巧与经验在实际的审查工作中，我们还可以运用一些技巧和经验来提高审查的效率和准确性。
首先，要善于利用专业软件辅助审查，比如利用CAD软件进行尺寸和坐标的检查，利用BIM软件进行模型的比对和冲突检测等。
其次，要善于利用标准规范和经验案例进行参考，比如可以查阅相关的设计手册和技术规范，或者向有经验的同行请教。
最后，要善于与设计师和施工单位进行沟通和协商，及时解决图纸中的问题和疑点，确保设计意图的准确传达和实施。
4.施工图纸的修改技巧在审查施工图纸的过程中，我们常常会遇到需要对图纸进行修改的情况。
在进行图纸修改时，我们可以采取以下几个技巧。
首先，要善于发现问题并提出合理的修改建议，比如可以从安全性、经济性、施工性等方面进行分析和评估，提出相应的优化方案。
其次，要善于权衡各种因素，比如要考虑到设计师的意图和要求、施工单位的实际情况、施工工艺和材料的可行性等，以达到修改的合理性和可行性。
最后，要善于跟踪和记录修改的过程和结果，确保修改的落实和效果。
图纸会审指南，技巧和要点全在这了！
图纸会审指南，技巧和要点全在这了！来源：土木工程网图纸会审时常会让一些盆友伤脑筋，要特别细心加耐心，那么，在图纸会审中有哪些技巧，可以让我们提高工作效率呢？一、建施011、设计说明与各层图纸使用材料、做法不符。
各层图纸使用材料、做法与构件详图不符。
2、卫生间、走廊等楼板面降低，梁宽大于墙宽,造成墙脚有梁角。
3、设计墙厚与市场砖规格不符。
基础砖非实心砖、没标明外墙砖种类，或外墙用空心砖。
4、隔墙、轻质墙没标明使用材料种类。
5、建筑构件无详图、无配筋图、无混凝土标号、尺寸标注不明。
6、女儿墙、卫生间、等隔墙高度没标注。
7、卫生间、栏杆、层面女儿墙等有防水要求的部位是否设反梁，建施与结施是否都有标明。
8、各层的窗底高度是否统一，窗顶、门顶与梁底高度是否相符。
9、当设有明沟时,其门口处有否设盖板。
10、图纸标高与规划的高程关系，建筑底层地面标高与室外标高关系,楼梯底、各室内、走廊的标高关系。
11、门窗顶标高与梁底标高是否发生抵触或剩余空间不足于过梁的厚度。
12、梯间墙短小，若有窗时，该位置是否有电箱、消防箱等同时存在,其空间是否足够。
0213、水电等安装工程的管道是否占到门窗洞口；其管道有否固定支架的位置。
14、屋面或变化层的楼板在室内厅、房上有否砼梁。
15、门窗装饰设有盖面板时，其门洞与墙边有否留置盖面板位置。
16、门窗的开启方向和出入口有否障碍或矛盾。
17、屋面或变化层的阳台若设计有间隔很小的两根并排砼梁时能否避免。
18、室内空调管的洞口通往室外机的路线能否畅通、有否空调水排水管。
19、墙厚、梁宽、电箱、消防箱的尺寸在建筑的使用功能方面是否有影响，能否改善。
20、地下室的入口高度一般应不小于2.2m，最好能达到2.4m。
21、裙楼屋面与标准层同高度处，因标准层的阳台标高一般设置降低50mm的泄水，若此处也做降低处理就与裙楼屋面不平，若不降阳台水就无法排出。
22、设有柱、板的凉台的装饰时有否标明内外装饰的分界线。
审核施工图纸的要点与方法
审核施工图纸的要点与方法近年来，施工图纸的审核在建筑工程项目中扮演着非常重要的角色。
施工图纸不仅是指导施工过程的重要文件，还是保障工程质量和安全的关键措施。
然而，由于图纸数量庞大且复杂，人工审核难以保证准确性和高效性。
因此，本文将探讨审核施工图纸的要点和方法，以提高审核效率和准确度。
一、准备工作在审核施工图纸之前，首先需要进行一些准备工作。
这包括熟悉项目背景、设计方案和设计文件的基本要求。
要了解项目的施工环境条件、工程规模和项目运作计划。
此外，还需要阅读相关法规和技术标准，确保设计方案符合法律法规和技术要求。
二、从整体到局部在审核图纸时，应从整体到局部进行审查。
首先，检查图纸是否齐全，包括平面布置图、剖面图、构造图、细部图等。
其次，检查图纸的设计是否一致，例如墙体、梁柱等构件的尺寸、布置和材料是否一致。
最后，检查图纸和设计方案之间的一致性，例如是否有空间冲突、是否满足功能要求等。
三、注重细节在审核施工图纸时，必须注重细节。
这包括但不限于以下几个方面：1.尺寸和标高：检查施工图纸中的尺寸和标高是否准确，是否与设计方案一致。
特别要注意标高的标注和高程的连接。
2.构造节点：仔细检查施工图纸中的构造节点，确保节点的设计合理、细节清晰。
特别注意节点的材料转换、结构连接和密封性能。
3.材料与设备：核对施工图纸中所使用的材料和设备是否符合设计方案的要求。
特别需要注意材料的规格、强度和施工方式的要求。
4.管线和电气：仔细检查施工图纸中的管线和电气布置，确保其合理性和安全性。
特别要注意管线的坡度、分支和连接方式，电气的接地和配电。
四、多人审核图纸审核应该由多个人进行，以避免单一视角的狭隘性。
在多人审核过程中，应明确各自的审核范围和要求。
同时，各个审核人员之间应有完善的沟通和协作机制，及时解决发现的问题和疑问。
五、利用辅助工具为了提高审核效率和准确度，可以借助一些辅助工具来进行审核。
例如，利用计算机辅助设计（CAD）软件和建模工具进行图纸的三维模拟和碰撞检测。
施工图纸设计与审查要点和策略
施工图纸设计与审查要点和策略引言施工图纸是建筑项目的重要组成部分，它是将设计意图转化为具体施工方案的重要工具。
然而，由于复杂的建筑结构和多样化的设计要求，施工图纸的设计与审查存在许多挑战和要点。
本文将对施工图纸设计与审查的要点和策略进行深入探讨。
一、符合设计意图施工图纸作为设计意图的转化工具，设计师需要确保施工图纸与原始设计方案相符。
首先，设计师应该充分理解设计意图，将其准确地反映在施工图纸上。
其次，设计师应注意施工材料、构造和尺寸等细节，确保施工图纸能够准确地传达设计意图。
二、合理的施工工艺在施工图纸的设计过程中，合理的施工工艺是不可忽视的要点。
设计师应该根据实际施工需求，在考虑结构安全和施工效率的基础上，合理安排施工工艺。
例如，在基础施工中，应考虑土质情况、地下管道等因素，选择适宜的施工方法。
三、合理的材料选用材料选用直接影响着施工图纸的质量和施工效果。
设计师应根据项目的特点和要求，选择合适的材料。
在选择材料时，还需考虑其价格、可供性和环境影响等因素。
此外，设计师还应了解材料的性能和特点，避免因材料问题导致施工图纸出现漏洞。
四、清晰明确的图纸标注清晰明确的图纸标注是保证施工图纸质量的重要环节。
设计师应该在图纸上准确标注尺寸、尺度比例、坐标轴等必要信息，以帮助施工人员准确理解和实施设计意图。
此外，设计师还应标注材料和构造的相关要求，确保施工过程中的准确性和一致性。
五、符合相关法规与标准施工图纸的设计与审查必须符合相关法规与标准的要求。
设计师应熟悉并遵守相关法律法规和技术标准，确保施工图纸的合法性和可行性。
同时，设计师还应关注施工过程中的安全性和环境保护，遵守相关建设规范和建筑材料的使用要求。
六、及时有效的设计变更管理在施工图纸设计与审查过程中，设计变更是不可避免的。
设计师应建立有效的设计变更管理机制，及时处理施工图纸的变更请求。
同时，在审查过程中，应注意设计变更对施工进度和造价的影响，避免因设计变更导致的不必要损失和延误。
图纸审查要点和技巧
图纸审查要点和技巧在工程设计和建筑领域，图纸审查是一个至关重要的环节。
它有助于确保工程的连贯性和准确性，同时也能提高工作效率，减少后期的变更和延误。
本文将探讨图纸审查的要点和技巧。
审查图纸应从理解图纸的基本内容开始。
这包括阅读并理解图纸中的所有标注、说明和细节，确保对设计意图有全面的了解。
对于一些复杂的工程，可能会有多个专业领域的图纸，需要逐一审查。
在审查过程中，要确保图纸符合相关的规范和标准。
这包括建筑、结构、电气、给排水、暖通等各个专业的规范。
对于不符合规范的部分，需要进行标注并要求修改。
在理解图纸内容并检查规范性后，还需要考虑技术可行性。
这包括图纸中使用的材料、设备和工艺是否符合实际施工条件，以及是否有足够的技术支持来实现设计意图。
除了技术可行性，还需要考虑经济性。
这包括图纸中涉及的材料成本、人工成本、设备成本等，以及是否有优化设计的空间来降低成本。
在任何工程中，安全性都是至关重要的。
因此，在图纸审查时，需要检查设计中是否存在任何安全隐患，例如结构稳定性、电气安全、消防安全等。
图纸的协调性也是审查的重要环节。
这包括各个专业之间的协调，例如建筑与结构、电气与给排水等。
同时，还需要确保图纸与现场实际情况的协调性。
现代的审查工具可以帮助提高效率和质量。
例如，一些专业的软件可以检测出图纸中的错误或不一致性，或者提供3D模型来帮助理解设计意图。
图纸审查是一个需要专业知识、细心和耐心的过程。
通过理解图纸内容、检查规范性、技术可行性、经济性、安全性、协调性和使用审查工具，可以确保图纸的质量和准确性，为工程的顺利实施打下坚实的基础。
审查施工图的完整性：施工图纸是否完整，是否符合国家规范和地方标准，是施工图审查的首要任务。
审查施工图的合理性：施工图纸是否合理，是否符合建筑物的实际情况，是否符合经济合理的原则，也是施工图审查的重要内容。
审查施工图的可行性：施工图纸是否可行，是否符合现场施工条件，是否符合施工技术要求，也是施工图审查的重要内容。
再不遗漏‖图纸会审的技巧大全及要点汇总~
再不遗漏‖图纸会审的技巧大全及要点汇总~来源：网络公开平台如有侵权，请联系删除图纸会审是使项目管理人员及施工单位充分了解设计意图和技术要求，明确质量控制的重点和难点，同时解决图纸中存在的问题，以确保工程质量，使项目质量、安全、工期、成本能够得到更好的控制。
良好的图纸会审不仅能够提前避免一些施工中遇到的问题，减轻施工难度，有的甚至还可以帮助施工方在结算中获得有力地位。
而图纸会审一旦错漏，就会给现场施工和结算埋下重大隐患。
一些图纸会审的技巧1.熟悉图纸的要领1.1 先粗后细先看平、立、剖面图对整个工程的概貌有一个轮廓的了解，再看细部做法，核对总尺寸与细部尺寸、位置、标高是否相符，门窗表中的型号、规格、形状、数量是否与结构图相符等。
1.2 先小后大先看小样图，后看大样图，核对在平、立、剖面图中标注的细部做法，与大样图是否相符；所采取的标准图集编号、类型、型号，与设计图纸有无矛盾，索引符号有否漏标之处，大样图是否齐全等。
1.3 先建筑后结构先看建筑图，后看结构图；并把建筑图与结构图互相对照，核对其轴线尺寸、标高是否相符，查对有无遗漏尺寸，有无构造不合理之处。
1.4 先一般后特殊先看一般的部位和要求，后看特殊的部位和要求。
1.5 图纸与说明结合在看图时对照看设计总说明和图中的细部说明，核对图纸和说明有无矛盾，规定是否明确，要求是否可行，做法是否合理等。
1.6 土建与安装结合看土建图时，有针对性地看一些安装图，核对与土建有关的安装图有无矛盾，预埋件、预留洞、槽的位置、尺寸是否一致，了解安装对土建的要求，以便考虑在施工中的协作配合。
1.7 图纸要求与实际情况结合核对图纸有无不切合施工实际之处，如建筑物相对位置、场地标高、地质情况等是否与设计图纸相符；对一些特殊的施工工艺，施工单位能否做到等。
2.做好内部会审工作在参加工程各参建单位共同图纸会审前，监理应先做好内部会审工作。
监理组内部图纸会审由总监理工程师主持，组织各专业监理工程师在一定期限内熟悉图纸，领会设计意图，明确质量要求，各专业监理工程师各自提出图纸中存在的问题，并共同核实、研究、谋取统一意见后，进行整理归类，以便图纸会审时统一提出。
施工图纸审查注意事项与技巧
施工图纸审查注意事项与技巧1. 引言1.1 施工图纸审查的重要性施工图纸是建筑工程的基础，它详尽地表述了工程的结构、材料、施工工艺及安全标准。
施工图纸审查作为保障工程质量的关键环节，其重要性不言而喻。
通过审查，能够确保图纸设计的合规性、结构的安全性和施工的可行性，有效避免设计缺陷和施工过程中的安全隐患，从而保障工程质量和施工安全。
1.2 审查的目标与原则施工图纸审查的目标主要包括：确保设计符合国家法律法规和建筑行业标准；保障工程结构安全，满足使用功能；提高施工效率，降低施工成本。
审查的原则包括合法性、科学性、公正性和严谨性。
合法性要求审查过程符合国家相关法律法规；科学性要求审查依据科学理论和实践；公正性要求审查结果客观、公正；严谨性则要求审查工作细致、周密，不放过任何细节。
1.3 审查流程概述施工图纸审查流程主要包括以下几个阶段：首先，收集完整的施工图纸及相关资料；其次，对图纸进行初步审核，检查图纸的完整性、合规性；然后，对结构安全性、施工可行性进行详细审查；接着，将审查结果反馈给设计单位，要求其进行修改；最后，对修改后的图纸进行复核，确认无误后出具审查报告。
这一流程要求审查人员具备高度的责任心和专业知识。
2. 施工图纸基本知识2.1 图纸的种类与构成施工图纸是建筑工程的基础性技术文件，它详细阐述了工程项目的构造、尺寸、材料、工艺等方面的内容。
按照其性质和用途，施工图纸大致可以分为以下几类：•设计图纸：包括总平面图、建筑图、结构图、给排水图、电气图等，展示了工程项目的整体设计。
•施工图纸：细化为结构施工图、建筑装饰施工图、安装施工图等，直接指导现场施工。
•详图：对设计图纸中的关键部位或节点进行放大表示，以指导具体施工。
图纸的构成主要包括以下部分：•图框与标题：表明图纸的名称、编号、比例等信息。
•视图：包括平面图、立面图、剖面图、透视图等，从不同角度展示建筑物的形态和结构。
•图标与符号：表示建筑材料、构件、设备等的图形或符号。
CAD图纸审查技巧与要求
CAD图纸审查技巧与要求CAD（计算机辅助设计）是一种广泛应用于建筑、机械、电子等行业的工具，它可以帮助设计师快速高效地完成工程图纸的绘制。
而图纸审查则是确保工程图纸质量的重要环节，它可以发现并纠正潜在的问题，提升设计的准确性与可行性。
本文将为大家介绍CAD图纸审查的一些技巧与要求。
首先，CAD图纸审查时需要注意细节。
在审查图纸时，设计人员应仔细检查每一个细节，包括尺寸、标注、比例、对齐等。
特别是尺寸的准确性，一旦出现错误将可能导致整个工程的失败。
而标注的清晰和准确也是必不可少的，它能帮助施工人员准确理解设计意图，避免误解。
此外，对齐也是一个重要的审查点，保证各个元素的对齐性可以使设计更加美观和整洁。
其次，在CAD图纸审查中，设计人员需要关注图纸的完整性。
确保图纸中涉及到的所有相关内容都得到了体现，如正确的图纸布局、图例、表格等。
图纸布局的合理与否直接影响到设计人员的工作效率和图纸的可读性。
而图例和表格的准确性则能够提供更多信息支持，使得工程项目更加规范和易于理解。
此外，图纸审查中还需要关注图纸的规范性。
设计人员应确保图纸符合相关的行业规范和标准。
例如，在建筑行业，图纸应符合国家建筑设计规范、国家建筑标准等相关要求。
如果图纸不符合规范，可能会给后续的施工和使用带来不必要的麻烦。
更重要的是，在CAD图纸审查中，设计人员需要注重沟通。
图纸审查不仅仅是设计人员的工作，也需要与其他相关部门进行有效的沟通与合作。
例如，结构设计部门、设备设计部门、施工单位等，他们对于图纸的审查与意见反馈都非常重要。
及早与相关部门沟通和协商，能够减少不必要的修改和后期的工作强度。
最后，规范的文档保存也是CAD图纸审查的一项重要工作。
设计人员应当明确图纸的版本、修订记录、审查记录等相关信息，以备将来需要查询或追溯。
此外，图纸文件的存储和备份也需要妥善安排，确保图纸不会因为误删或其他原因导致不可恢复的损失。
CAD图纸审查是设计过程中不可或缺的环节，它可以帮助设计人员提升设计的准确性与可行性。
图纸会审注意事项及审查内容详解
图纸会审注意事项及审查内容详解一、施工图纸会审技巧检查施工图中容易出错的地方有无出错1、检查女儿墙碎压顶的坡向是否朝内2、检查砖墙下有梁否3、结构平面中的梁，在梁表中是否全标出了配筋情况4、检查主梁的高度有无低于次梁高度的情况5、梁板柱在跨度相同相近时，有无配筋相差较大的地方，若有，需验算6、当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度7、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理8、检查梁的受力钢筋最小间距是否满足施工验收规范要求9、检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合10、当设计要求与施工验收规范有无不同如柱表中常说明：柱筋每侧少于4根可在同一截面搭接但施工验收规范要求，同一截面钢筋搭接面积不得超过50% 11、检查结构说明与结构平面大样梁柱表中内容以及与建施说明有无存在相矛盾之处12、单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面,检查施工图的基础大样图中钢筋是否画错审查原施工图有无可改进的地方1、从有利于工程施工的角度提出改进施工图意见结构平面上会出现连续框架梁相邻跨度较大的情况，当中间支座负弯矩筋分开锚固时，会造成梁柱接头处钢筋太密，捣碎困难，可向设计人员建议：负筋能连通的尽量连通当支座负筋为通长时，就造成了跨度小梁宽较小的梁面钢筋太密，无法捣碎，可建议在保证梁负筋的前提下，尽量保持各跨梁宽一致，只对梁高进行调整，以便于面筋连通和浇捣碎。
当结构造型复杂，某一部位结构施工难以一次完成时，向设计提出：碎施工缝如何留置2、从有利于建筑工程质量方面，提出修改施工图意见当设计天花抹灰与墙面抹灰相同为1:1:6混合砂浆时，可建议将天花抹灰改为1:1:4混合砂浆，以增加粘结力当施工图上对电梯井坑、卫生间沉池，消防水池未注明防水施工要求时，可建议在坑外壁沉池水池内壁增加水泥砂浆防水层，以提高防水质量3、从有利于建筑美观方面提出改善施工图若出现露台的女儿墙与外窗相接时，检查女儿墙的高度是否高过窗台，若是，则相接处不美观，建议设计处理。
图纸会审图纸问题检查的经验技巧总结
图纸会审关于图纸问题检查的经验技巧总结〔1〕一、建施审查1.查看图纸目录，检查图纸页数是否足够。
2.检查各页图纸图名和图样是否相对应。
3.查看上下各层轴线间尺寸是否一致。
（1）各层平面图最外围标注的总尺寸是否一致。
〔2〕建筑物4个墙角位置及不规则建筑转角位置，各层平面图相对应轴线与外墙或柱之间平面位置、距离尺寸关系是否正确。
4.平面图与立面图对应审查（1）立面图图名与图样是否相对应。
东西南北四个立面图图名与图样视图方向间关系是否正确。
（2）二者对应轴线与建筑物外墙或柱间距离关系是否一致。
（3）二者各层各部位柱、墙、门窗洞口、造型等位置尺寸关系是否相对应。
5.平面图与立面图对应查看（1）剖切符号剖切位置与剖面图是否相对应，视图方向是否正确。
（2）二者相对应轴线与外墙或柱之间位置、距离尺寸关系是否正确。
（3）二者各层各部位柱、墙、门窗洞口、造型等位置尺寸关系是否相对应。
6.索引符号与详图相对比（1）索引符号所索引位置与详图是否相对应。
〔2〕二者相对应轴线与外墙或柱之间位置、距离尺寸关系是否正确。
〔3〕二者各层各部位柱、墙、门窗洞口、造型等位置尺寸关系是否相对应。
7.楼梯间大样图审查〔1〕楼梯间大样图中各层平面图相对比。
a.各层平面图最外围标注的总尺寸是否一致b.楼梯间4个墙角位置及不规则楼梯间转角位置，各层平面图相对应轴线与外墙或柱之间位置、距离尺寸关系是否正确。
c.各层门窗洞口大小，平面位置及柱、墙平面位置及尺寸是否一致。
〔2〕楼梯间大样图中各层平面图与建筑物各层平面图中楼梯相对比。
a.各层平面图最外围标注的总尺寸是否一致b.楼梯间4个墙角位置及不规则楼梯间转角位置，各层平面图相对应轴线与外墙或柱之间位置、距离尺寸关系是否正确。
c.各层门窗洞口大小，平面位置及柱、墙平面位置及尺寸是否一致。
d.二者相对应各平台处标高是否相对应。
〔3〕楼梯间大样图中各层楼梯间平面图与楼梯剖面图相对比。
a.二者相对应轴线与外墙或柱之间位置、距离尺寸关系是否一致。
施工图纸审查注意事项与技巧
施工图纸审查注意事项与技巧施工图纸是建筑工程施工的重要文件，通过审查施工图纸可以确保施工过程按照设计要求进行。
然而，由于施工图纸的复杂性和多样性，审查过程中存在一些常见问题。
本文将从几个关键方面介绍施工图纸的审查注意事项与技巧。
一、设计意图的理解在审查施工图纸时，首先需要充分理解设计意图。
这包括建筑的功能和使用要求，从而能够更好地评估图纸的合理性。
此外，也需考虑图纸中所体现的设计概念和创意，以确保施工过程中能够准确地还原设计师的初衷。
二、工程图纸的完整性审查图纸时，要关注图纸的完整性。
这意味着每一份图纸都应包含必要的图纸内容，如平面图、立面图、剖面图、细部图等。
此外，还要确保图纸之间的一致性，各个图纸之间的信息应该是相互协调的，避免出现矛盾或遗漏。
三、图纸符合法规和标准在审查过程中，需要核对图纸是否符合相关法规和标准。
这包括建筑设计规范、安全规范、环保要求等。
例如，电气图纸必须符合国家标准，以确保电气设备的合理布置和良好的工作状态。
四、施工工艺和方法的合理性审查图纸时，需要考虑施工工艺和方法的合理性。
这包括图纸中所描述的施工工序和方法是否具有可行性和安全性。
例如，在地基处理的图纸中，需要确保所选用的处理方法能够满足地基稳定的要求。
五、质量控制和质量保证图纸中的质量控制和质量保证措施是确保工程质量的关键。
在审查图纸时，需要仔细检查图纸中是否包含相关的控制措施，如质量检验计划、材料验收标准等。
这些措施有助于提高工程的施工质量和安全性。
六、安全措施的考虑安全是建筑施工中最重要的一环，因此，审查图纸时需要重点关注安全措施的合理性。
这包括施工现场的临时设施、安全标识、安全防护措施等。
针对危险区域和施工工艺需要特别关注，以保障工人的安全。
七、施工材料的合理选用审查图纸时，需要仔细评估图纸中所用的施工材料是否合理。
这包括材料的性能、规格、品牌等。
特别是需要注意材料的可获得性和可行性，确保所选用的材料能够按时供应，并适合施工过程中的需要。
图纸会审图纸问题检查的经验技巧总结
图纸会审图纸问题检查的经验技巧总结哟，说起图纸会审，这可是个技术活儿。
咱们老百姓可能听都没听说过，但它可是建筑工程里的重要环节。
今天，我就来给大家聊聊图纸会审图纸问题检查的经验技巧，让大家也能轻松应对这个“大家伙”。
咱们得明白图纸会审是干什么的。
简单来说，就是让设计师、施工方、监理方等各方代表聚在一起，对照着设计图纸，检查一下有没有问题。
这个问题可大可小，比如尺寸不对、颜色不符、材质不合适等等。
这些问题要是不及时发现，等到施工的时候就会变成大麻烦。
图纸会审可不能马虎。
如何才能做好图纸会审呢？这里我就给大家分享几个经验技巧。
第一条，就是要认真核对设计图纸。
这是图纸会审的基础，也是最重要的一步。
咱们要仔细查看每一个细节，确保没有遗漏。
有时候，设计师为了追求美观，可能会故意省略一些细节。
这时候，我们就要主动提出来，让设计师完善。
第二条，就是要学会提问。
在图纸会审的过程中，我们要敢于提问。
不要怕麻烦别人，也不要觉得问问题是丢脸的事情。
只有把问题都弄清楚了，才能保证工程的质量。
提问也要有技巧。
我们可以先自己琢磨一下，看看能不能解决问题；如果还是不行，就去请教别人。
这样既能提高自己的能力，又能交到朋友。
第三条，就是要善于沟通。
在图纸会审的过程中，我们要与各方代表保持良好的沟通。
大家要敞开心扉，把自己的想法说出来。
只有这样，才能找到问题的根源，共同解决问题。
沟通也要有技巧。
我们要注意语气和态度，尽量让对方感到舒服。
这样才能取得更好的效果。
第四条，就是要注重实践。
纸上谈兵是没有用的，我们要把学到的知识运用到实际工作中去。
在图纸会审之后，我们要及时总结经验教训，找出问题的规律。
这样一来，下次再遇到类似的问题，我们就能游刃有余地解决了。
图纸会审是一个复杂而重要的过程。
我们要认真对待，用心去学，用脑去思考。
只有这样，我们才能在这个领域里取得成功。
说了这么多，大家也不要忘记生活中的那些小确幸。
工作再忙，也要抽空陪陪家人、朋友，享受生活的美好时光。
监理工程师对图纸和设计方案的审查要点
监理工程师对图纸和设计方案的审查要点作为一名监理工程师，对图纸和设计方案进行审查是我们职责之一。
审查的目的是确保设计方案和图纸的质量，以确保工程在施工阶段顺利进行并符合规范要求。
以下是监理工程师在审查图纸和设计方案时应该注意的要点。
一、图纸的完整性和正确性在审查图纸时，要确保图纸的完整性和正确性。
这包括确保图纸上的尺寸、比例、符号和文字的准确性。
同时，还需要注意图纸是否遗漏了重要的细节，如施工连接图、标高等。
此外，也要检查图纸的布局和排版是否清晰，是否易于理解和阅读。
二、设计方案的合理性和可行性审查设计方案时，要评估其合理性和可行性。
首先，要确保设计方案符合相关规范和标准要求，如建筑设计规范、结构设计规范等。
其次，还需要考虑设计方案的实施性，包括工艺性、施工难度等。
在审查设计方案时，还要关注安全性、经济性和环保性等方面的问题。
三、材料选择和规格审查中，监理工程师还需关注材料选择和规格是否合理。
材料的质量和性能直接影响工程的质量和使用寿命。
因此，我们需要检查设计方案中所使用的材料是否符合相关标准和规范，在质量方面是否可靠。
此外，还要评估材料的性能是否能满足工程的实际需要。
四、工程施工的可行性和安全性在审查图纸和设计方案时，监理工程师还需要评估工程施工的可行性和安全性。
我们需要确保施工过程中没有存在明显的难度或风险，如施工方法是否可行、材料运输是否方便等。
同时，还要检查设计方案是否合理考虑了施工安全的要求，如施工平面布置、脚手架搭设等。
五、工程经济性和节能性审查过程中，监理工程师还需关注工程的经济性和节能性。
我们需要评估设计方案在经济性方面的合理性，如建筑面积的利用率、结构系统的经济性等。
同时，还要评估设计方案在节能性方面是否符合相关标准要求，如建筑节能设计标准等。
六、工程的可维护性和修复性在审查中，监理工程师还需考虑工程的可维护性和修复性。
我们需要评估设计方案在维护和修复方面的便利性和可行性。
这包括确保设施和设备易于维修和更换，以及考虑到可能的维护和修复建议。
施工图纸审核要点和重点汇总
施工图纸审核要点和重点汇总工程未动，图纸先行。
对于工程建设来说，对施工图纸进行审核是必不可少的一道工序，可及时消除图纸中的错误，确定图纸的可行性，以便更好地开展施工建设。
总体审图原则为先大后小，先平面再立面后剖面，根据“大”来掌握工程整体情况，根据“小”来对照核实，包括尺寸数值是否准确、具体做法能否达到设计要求等，在实际操作前即消除图纸中的问题，以免给后续施工留下隐患。
一、施工图纸审核中常出现以下问题1建筑结构图的纠缠不清最常见的问题就是建筑图与结构图不对应，存在建筑、结构图说明相互矛盾或不清晰现象；轴线位置不对应；框架结构建筑梁柱尺寸不一致，砖混结构墙厚不一致等问题。
审核时，应先看建筑，再看结构，重点核对标高轴号等信息，从不同角度进行比对，杜绝风马牛不相及的情况。
图纸说明也应重点审核，严禁复制其他图纸敷衍了事。
2细部位置不合理宏观的总图往往没什么错误，可一到细部做法就常有麻烦事儿，有时门窗做法不详细、开启方向弄反；材料取用不详、用量不详等问题；图纸说明与规范存在不符；节点设计不合理等。
真正能指导施工的恰恰是这些细部构造做法的图纸，所以必须确保施工单位拿到图纸就可以直接开工，图纸多细致都不怕，越细致越好。
对于细部构造能否采用图集通用做法，一般来说是可以的，但一定不能盲目，采用图集做法时一定要核查该做法与图纸乃至整体工程是否协调。
对于施工难度较大的节点部位，应与设计部门进行沟通，商讨解决办法，如非必要可进行更改。
3专业管线交叉出问题常见问题为水电暖等各专业管线“打架”，在室内外均有出现，室外还存在工程管线“打架”问题，这个问题应尽量在设计阶段进行避免，各专业在设计时加强沟通，多方审核，杜绝图纸已经完成，施工时发现管线“打架”，避免因此导致变更，避免浪费工期、增加成本。
4预留洞、预埋件错漏常见预留洞、预埋件出现错漏，导致后期对结构进行拆改，造成不必要的开支。
在图纸设计时应加强土建与安装、水电暖等专业的协调，确定预留的具体位置，施工前再进行一次复查，杜绝后期拆改现象。
监理工作中的施工图纸审查与审定要点及规定要求与审图常见问题与技巧解析
监理工作中的施工图纸审查与审定要点及规定要求与审图常见问题与技巧解析施工图纸是工程建设过程中的重要文件，它直接关系到工程质量和工期的控制。
在监理工作中，施工图纸的审查与审定是必不可少的环节。
本文将探讨监理工作中施工图纸审查与审定的要点与规定要求，并介绍一些常见问题与技巧的解析。
一、施工图纸审查1. 审查的目的施工图纸的审查是为了保证施工图纸的合法性、合理性和可行性，以便确保工程的施工质量和工期的控制。
在审查过程中，需要特别关注施工图纸的技术要求、材料选用、设计参数等方面的合理性。
2. 审查的要点（1）工程结构的合理性：审查工程结构是否设计合理，是否满足相关规范和标准的要求。
特别要注意结构的承载能力、抗震性等方面的问题。
（2）施工工艺的合理性：审查施工工艺是否合理，是否符合规范要求。
要特别关注施工顺序、施工方法以及建筑材料的选用等。
（3）环境保护与安全性：审查施工图纸是否符合环保和安全要求，是否对周围环境和人员安全造成潜在风险。
（4）符合国家法律法规和政策：审查施工图纸是否符合国家相关法律法规和政策要求，如消防安全规定、环保法律法规等。
二、施工图纸审定1. 审定的目的施工图纸的审定是指监理单位对施工图纸进行认可和批准，确认其合理性和可行性。
审定前必须确保经过审查合格，并满足规范要求。
2. 审定的要求（1）准确性和完整性：审定时必须确认施工图纸的准确性和完整性，确保图纸中各项技术指标和资料的正确和完整。
（2）合规性：审定时需要核实施工图纸是否符合相关规范和标准的要求。
（3）一致性：审定时需要保证施工图纸与设计图纸的一致性，确保施工图纸没有发生未经设计单位确认的修改。
三、施工图纸审查与审定中的常见问题与技巧解析1. 常见问题（1）施工图纸与设计图纸不一致：这是一个常见的问题，可能是因为施工单位在施工前对设计图纸进行了修改，或者因为施工单位对设计方案进行了调整。
解决这个问题需要进行仔细对比审查，与设计单位进行沟通协调，并进行必要的修改。
图纸审查要点和技巧
电缆沟
是否考虑找坡，端部设置积水坑
10
发电机房
是否设置消防沙池、灭火器
11
电梯底坑排水系统
是否完善，排水是否畅通
12
楼梯踏步的级数、尺寸和标高
是否有错，梯梁下净空高度是否达到规范要求
13
人防门与墙、柱位置及开启方向
与建筑图纸位置是否一致
14
建施、结施、安装等穿墙梁预留洞、预埋件详图
是否有漏、错、碰、缺，并核查尺寸是否正确
7.强电专业施工图纸审查要点
序号
重点需要核查的内容
常见问题
备注
1
电气设计总说明与材料表、供电负荷等级
是否需要双电源，材料设计是否满足使用要求
2
配电平面图和系统图，包括配电箱、控制柜、启动器、线路及接地平面布置图
是否相对应
3
高低压配电柜布置
是否合理，是否需要优化设计，减少电缆安装长度
4
进户线的方位
是否离主电源距离最短的方向
是否标注清楚
7
地面地形起伏较大时，应标示挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度，坡向箭头表明地面坡向
是否标注清楚
序号
重点需要核查的内容
常见问题
备注
1
建筑总说明和门、窗等材料表
是否有错漏或交待不清
2
建筑总说明与细部构造详图做法
是否存在冲突或标示不清
3
墙体防潮层、地下室防水、屋面、内外墙及室外附属工程的用材及做法
是否吻合
27
立面图中每层标高、门窗位置与平面图关系
是否一致或对应
28
剖面图中各层标高，特别是交叉层的标高以及交叉层的处理
是否标注清楚或有错漏
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
备注
1
煤气管道的平面图和系统图
是否一致
2
煤气管道穿墙楼板位置
是否设置套管
煤气加热器的安装位置
是否合理和其配套对应
4
煤气表安装位置
是否与其它设备相冲突
5
室内管道布置位置
是否符合规范要求及影响其它设施的使用，是否采用热镀锌钢管，螺纹连接
6
室外引入干管穿过位置
是否符合规范要求，如：不得穿卧室、浴室、厕所、各类机房、烟风道、防烟楼梯间、电梯间等
4
各楼层平面图、消火栓布置图、自动喷水灭火系统布置图、给排水系统平面图、机电管线等
是否有详细的定位尺寸、标高标注以及安装位置是否需要优化
5
给水管道与水加热设备及可能引起回流的卫生设备的连接
是否有防止回流污染措施
6
生活给水泵房、水泵机组、供水管支架底座的位置
是否避开了有防振或有安静要求的房间，是否采取隔振或消声措施
是否齐全
2
管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等
是否采取有效合理的措施
3
各层给排水平面布置图中预留接口位置、数量
是否满足使用要求，如：卫生间和盥洗的龙头除三件套外，应根据精装修增加设施需要，还应增加的水管接头，而厨房水龙头除生活用水龙头外，还需加过滤水龙头
15
后浇带位置
是否与集水坑、设备用房、承台等冲突，且不宜转折过多
16
地下部分与地上部分的轴线
是否有在上、下轴线错位
17
地下室汽车坡道
是否有防滑或减速措施，宜采用压纹，避免噪音
18
连通户外的门
是否设有雨棚
19
排水管井的设置位置
是否会对客厅、卧室、书房产生噪音影响
20
门、窗表中的数量、尺寸、型号
必须与平、立、剖面图核对，核查是否有遗漏或差错
是否满足使用要求
15
吊顶与铝合金窗的标高关系
是否遮挡铝合金窗，影响窗帘盒安装
16
橱柜设计应考虑挂设燃气表空间
设置是否合适
17
装饰性照明应与主照明分开控制
是否分开控制
18
在定位图纸中应标明灯具选型的技术参数
是否注明
19
空调位设计应迎门，避免对床吹
是否对床吹
20
在北方设置地暖的建筑要注意地面预留够面层高度
是否比室内低
33
在有外墙保温结构的飘窗
是否设窗垛，便于保温板收口，增强防渗漏效果
34
构造柱位置、尺寸
是否标注清楚或有错漏
35
女儿墙的压顶、窗台压顶、砖砌阳台栏杆转角的构造柱与压顶等
是否标示清楚或有错漏
36
设备专业在建筑图中的留洞和预埋件
是否有遗漏、错位，尤其须核对空调留洞、开关插座盒及冷凝水管的安装位置
8.弱电专业施工图纸审查要点
序号
重点需要核查的内容
常见问题
备注
1
进每户的电话线和光纤
除特殊要求外，是否每户进一路线，设二～三个分线盒
2
卫生间电话分线盒设置
是否设置
3
消防系统图、电话系统图、安防系统图、有线电视、网络光纤等
是否有误或遗漏
4
火灾报警及联动系统图；消防控制中心设备平面布置及桥架、电缆平面图，报警元件联动模块及线路平面图；火灾报警及联动施工说明；报警联动控制程序
是否采取了可靠的防渗漏措施
12
生活水泵房平面图、剖面图、系统轴侧图
是否标示清楚
13
消防水池及泵房平面图、剖面图、管网轴侧图
是否标示清楚
14
系统关键部位剖面图，如所有层的管道井进出位置；地下一层或二层主要机房进出管线位置，地下一层或二层主要管道走廊
设计位置是否合理，是否需要调整
15
室内管线综合图：含暖通、给排水、消防、强弱电、吊顶下标高等
是否标注清楚
7
地面地形起伏较大时，应标示挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度，坡向箭头表明地面坡向
是否标注清楚
2.建筑专业施工图纸审查要点
序号
重点需要核查的内容
常见问题
备注
1
建筑总说明和门、窗等材料表
是否有错漏或交待不清
2
建筑总说明与细部构造详图做法
是否存在冲突或标示不清
3
墙体防潮层、地下室防水、屋面、内外墙及室外附属工程的用材及做法
是否相符
9
装修图天花造型与灯具、消防喷淋等
是否冲突
10
装修图与中央空调风口等实施
是否冲突
11
土建预留孔洞与装修图
是否相符、合理（如排烟口、排气扇口、分体空调孔、柜式空调孔等）
12
管道井及浴缸检修口的留置
是否合适
13
热水器给水点的标高及位置
是否影响热水器安装高度及影响橱柜安装
14
排气扇与插座的关系，抽油烟机洞口与插座的关系，空调预留洞口与插座的位置
是否就近与避雷网可靠焊接
14
上水管，煤气管、暖气管、建筑物金属构件应通过总等电位联结线接至总等电位联结端子箱内接地母排上
是否标注清除
15
总等电位联结端子箱内的各导线的接线端子的标注与连接
是否标注清楚，是否依次排列，用相应的螺栓、螺母、平垫圈和弹簧垫紧固连接
16
配电房、配电箱；电缆沟走线路径及各分支电源线
3
场地内的主要道路及出入口位置、地下车库出入口位置、消防通道、室外消火栓等
是否遗漏或符合规范
4
建筑物周边的市政道路及管网与建筑物之间的位置或间距
是否合理并标注清楚
5
建筑物、构筑物（人防工程、地下车库、贮水池等隐蔽工程）的名称或编号、层数、定位
坐标或相互关系尺寸是否标注清楚
6
为避免场地内出现倒坡，竖向设计图中除了应标出所有车行道的坡度、坡长以及边坡点位置外，还应标出住宅单元出入口至小区道路之间人行通道的坡度、坡长以及变坡点
是否影响净空高度
21
壁柜内有壁挂炉或暖气片时，柜门要做成百叶
是否为百叶
22
入户门及室内门开启
是否影响使用
23
卫生间坐便器和淋浴屏门
是否相冲突或影响开启
24
淋浴间洗涤龙头的安装位置方向与淋浴门打开
是否相碰
5.给排水专业施工图纸审查要点
序号
重点需要审查的内容
常见问题
备注
1
设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐油漆、管道及设备保温等内容
是否标示清楚
17
雨棚、挑檐等的边支座配筋
是否与外挑部分的配筋相协调
18
电梯井内埋件、牛腿、缓冲器及机房的设计
是否符合制造厂提供的电梯资料
19
人防地下室
配筋是否满足人防设计要求
4.装饰装修专业图纸审查要点
序号
重点需要核查的内容
常见问题
备注
1
装修图与土建图对比核查（特别注意有镜像的图纸）
是否有错、缺、漏等
3.结构专业施工图纸审查要点
序号
重点需要核查的内容
常见问题
备注
1
结构总说明，地质勘察报告
是否完整、清楚、或有错漏
2
结构总说明与建筑总说明
是否有相互冲突的地方
3
各类结构平、立、剖面图的轴线、标高、尺寸
是否与建筑图对应
4
基础、柱、墙平面布置图与大样图表
是否与建筑图一致或错漏
5
桩底持力层、桩型号、桩长，基础承台及柱、墙的轴线定位、编号、标高等
7
寒冷地区无采暖地下车库有结冻可能的水消防管道
是否有可行的防冻措施
8
入市政污、雨水管接合井的管径、标高
是否标注清楚
9
凡有穿孔及预埋套管处都须在图中表明
是否注明
10
埋地管道的埋置深度、形式，与建筑物基础、道路及其它管线的水平及交叉位置
当有影响时，设计是否有补充施工说明
11
管道穿越地下室、水池、墙、伸缩缝、沉降缝
是否可能处于负荷中心；是否可节约
17
负荷统计
是否齐全，功率因素、需用系数、选择电缆、变压器容量是否合理，常见选择过大或偏小，影响安全经济运行
18
动力供电电缆、电缆沟及套管、分支供电电线
是否符合要求及是否有后期增容要求
19
供电系统图
设计是否满足国家强制性规范要求；需双电源供电的负荷（如消防泵、电梯、应急照明），是否配双电源配电箱，敷设方式等有特殊要求
是否吻合
27
立面图中每层标高、门窗位置与平面图关系
是否一致或对应
28
剖面图中各层标高，特别是交叉层的标高以及交叉层的处理
是否标注清楚或有错漏
29
剖面、立面图中门、窗的标高、尺寸
是否标注清楚或有错漏
30
节点详图和节点所在位置标注尺寸
是否标注清楚或有错漏
31
图纸必须交待的节点大样
是否有遗漏
32
阳台、露台、厨房、卫生间等的标高
2
使用功能方面设计
有无缺陷，影响使用功能
3
节点大样
是否标示清楚或有错、缺、漏等
4
装修图材料标注
是否清晰（特别是剖面结构图）
5
装修图尺寸及标注
是否清晰与现场有较大出入
6
装修图标示标注
是否有其它标注错误，是否有套用其它项目图纸，结构、内容、名称未修改
7
装修图与水电安装图的点位
是否相符
8
橱柜图与水电图的点位
是否矛盾或错误
6
集水井、集水沟、电梯坑等位置与标高
