电能质量分析与控制21. 介绍电能质量是指电力系统中电能波形的完整性和稳定性。
在现代社会中，电能质量的好坏对于各行各业的正常运行至关重要。
本文将介绍电能质量的分析与控制方法，并讨论一些常见的电能质量问题及其解决方案。
2. 电能质量分析方法2.1 电能质量参数首先，我们需要了解电能质量的评估参数。
常用的电能质量参数包括电压波形失真率、电压变动、频率偏差等。
这些参数可以通过使用专业的电能质量监测设备进行测量和分析得到。
2.2 电能质量监测为了实时地监测电能质量，可以使用电能质量监测系统。
这些系统可以记录电能质量参数的变化，并生成相应的报表和图表，便于分析和处理。
2.3 电能质量分析电能质量分析是通过对监测数据进行处理和分析，找出电能质量问题的原因和特征。
常见的电能质量问题包括电压波形失真、电压闪变、电压暂降等。
通过对这些问题进行分析，可以采取相应的措施来改善电能质量。
3. 电能质量改善措施3.1 电能质量改善设备通常，为了改善电能质量，可以安装电能质量改善设备。
常见的电能质量改善设备包括无功补偿装置、滤波器、电压稳定器等。
这些设备可以消除电能质量问题，提高电力系统的可靠性和稳定性。
3.2 故障管理另一方面，及时处理电力系统中的故障，也是改善电能质量的重要措施。
故障可能导致电能质量下降，甚至引起设备的损坏。
因此，及时排查和处理故障，对于维护电力系统的正常运行和电能质量的提高至关重要。
4. 电能质量问题案例分析4.1 电压波动电压波动是一种常见的电能质量问题，通常由负载变化引起。
电压波动会影响设备的正常运行，甚至导致设备的损坏。
针对电压波动问题，可以通过安装电压稳定器或调整负载平衡来解决。
4.2 电压暂降电压暂降是指电压瞬间下降的现象，通常由设备启动或故障引起。
电压暂降会导致设备断电、数据丧失等问题。
对于电压暂降问题，可以通过安装不间断电源或改善设备的保护机制来解决。
5. 结论电能质量的分析与控制对于维护电力系统的正常运行至关重要。
成套电器系统的电能质量分析与优化控制

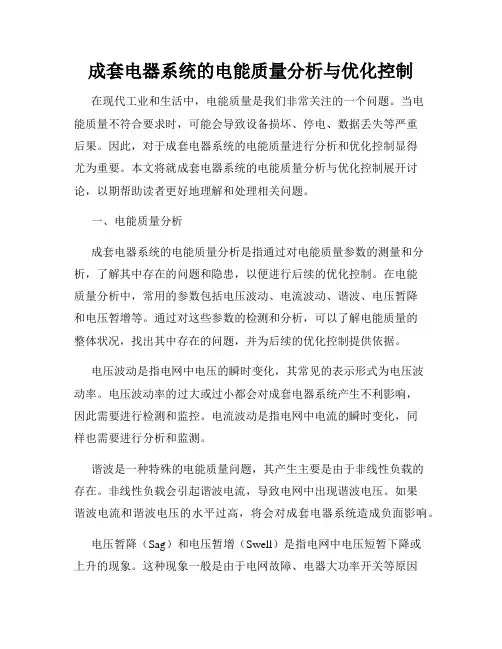

成套电器系统的电能质量分析与优化控制在现代工业和生活中，电能质量是我们非常关注的一个问题。
当电能质量不符合要求时，可能会导致设备损坏、停电、数据丢失等严重后果。
因此，对于成套电器系统的电能质量进行分析和优化控制显得尤为重要。
本文将就成套电器系统的电能质量分析与优化控制展开讨论，以期帮助读者更好地理解和处理相关问题。
一、电能质量分析成套电器系统的电能质量分析是指通过对电能质量参数的测量和分析，了解其中存在的问题和隐患，以便进行后续的优化控制。
在电能质量分析中，常用的参数包括电压波动、电流波动、谐波、电压暂降和电压暂增等。
通过对这些参数的检测和分析，可以了解电能质量的整体状况，找出其中存在的问题，并为后续的优化控制提供依据。
电压波动是指电网中电压的瞬时变化，其常见的表示形式为电压波动率。
电压波动率的过大或过小都会对成套电器系统产生不利影响，因此需要进行检测和监控。
电流波动是指电网中电流的瞬时变化，同样也需要进行分析和监测。
谐波是一种特殊的电能质量问题，其产生主要是由于非线性负载的存在。
非线性负载会引起谐波电流，导致电网中出现谐波电压。
如果谐波电流和谐波电压的水平过高，将会对成套电器系统造成负面影响。
电压暂降（Sag）和电压暂增（Swell）是指电网中电压短暂下降或上升的现象。
这种现象一般是由于电网故障、电器大功率开关等原因引起的。
电压暂降和电压暂增会导致设备无法正常工作或者受到损坏，因此需要及时分析和处理。
以上所述的电能质量参数只是其中的一部分，而实际分析中可能还会涉及其他参数。
通过对这些参数的分析，可以建立一个全面的成套电器系统电能质量分析模型，为后续的优化控制提供依据。
二、优化控制方法成套电器系统的电能质量问题通常可以通过两种方式进行优化控制，即被动控制和主动控制。
被动控制是指通过添加额外的电力设备或改进网络结构，来减少电能质量问题的发生和影响。
常见的被动控制方法包括安装电力电容器、电感器、滤波器等。
