橡胶混炼工艺----密炼机篇

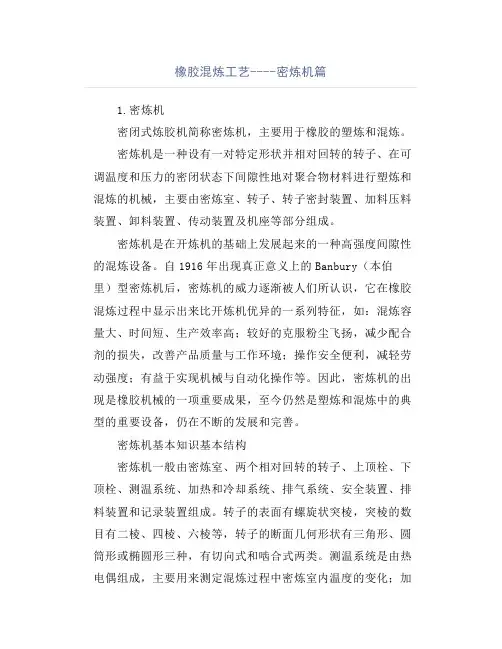

橡胶混炼工艺----密炼机篇1.密炼机密闭式炼胶机简称密炼机，主要用于橡胶的塑炼和混炼。
密炼机是一种设有一对特定形状并相对回转的转子、在可调温度和压力的密闭状态下间隙性地对聚合物材料进行塑炼和混炼的机械，主要由密炼室、转子、转子密封装置、加料压料装置、卸料装置、传动装置及机座等部分组成。
密炼机是在开炼机的基础上发展起来的一种高强度间隙性的混炼设备。
自1916年出现真正意义上的Banbury（本伯里）型密炼机后，密炼机的威力逐渐被人们所认识，它在橡胶混炼过程中显示出来比开炼机优异的一系列特征，如：混炼容量大、时间短、生产效率高；较好的克服粉尘飞扬，减少配合剂的损失，改善产品质量与工作环境；操作安全便利，减轻劳动强度；有益于实现机械与自动化操作等。
因此，密炼机的出现是橡胶机械的一项重要成果，至今仍然是塑炼和混炼中的典型的重要设备，仍在不断的发展和完善。
密炼机基本知识基本结构密炼机一般由密炼室、两个相对回转的转子、上顶栓、下顶栓、测温系统、加热和冷却系统、排气系统、安全装置、排料装置和记录装置组成。
转子的表面有螺旋状突棱，突棱的数目有二棱、四棱、六棱等，转子的断面几何形状有三角形、圆筒形或椭圆形三种，有切向式和啮合式两类。
测温系统是由热电偶组成，主要用来测定混炼过程中密炼室内温度的变化；加热和冷却系统主要是为了控制转子和混炼室内腔壁表面的温度。
工作原理密炼机工作时，两转子相对回转，将来自加料口的物料夹住带入辊缝受到转子的挤压和剪切，穿过辊缝后碰到下顶拴尖棱被分成两部分，分别沿前后室壁与转子之间缝隙再回到辊隙上方。
在绕转子流动的一周中，物料处处受到剪切和摩擦作用，使胶料的温度急剧上升，粘度降低，增加了橡胶在配合剂表面的湿润性，使橡胶与配合剂表面充分接触。
配合剂团块随胶料一起通过转子与转子间隙、转子与上、下顶拴、密炼室内壁的间隙，受到剪切而破碎，被拉伸变形的橡胶包围，稳定在破碎状态。
同时，转子上的凸棱使胶料沿转子的轴向运动，起到搅拌混合作用，使配合剂在胶料中混合均匀。
密炼机简介
密炼机简介
一、用途：
本装置主要用于各种规格密炼机混炼室、转子、压料卸料部位的温度控制。
二、系统简介：
密炼机水温控制装置系采用电加热或蒸汽加热，间接或直接冷却、用智能温控表进行PID控制的一套系统。
密炼室、转子分别作为一个独立通道，、卸料门和压铊组成一条通道,采用三台循环水泵进行循环，冷却水管路采用电磁阀或电动调节阀控制，电动阀接收来自智能温控表的命令，执行开断动作；智能温控表通过设置在循环回路上的温度传感器检测工作温度，并与设定温度进行比较，运用PID运算功能，给出相应的控制信号输出。
系统控温精度为±2℃。
三、型号及参数
80/110密炼机各通道型号及技术参数
160密炼机各通道型号及技术参数
270密炼机各通道型号及技术参数
370密炼机各通道型号及技术参数
特殊规格另行设计。
9.4 密炼机解析
8/112
加料与压料装置
加料斗包括颈筒及加料门等结构， 作用是连接加料装置与密炼室，形 成加料空间。 压料装置的作用是将物料压入密炼 室，并在混炼时对物料施加一定压 力，以达到良好的混炼效果。
9/112
卸料与锁紧机构
卸料装置由下顶栓与动力油缸 等组成，当下顶栓与密炼室合为一 体时，对炼塑物料起分割作用，当 下顶栓在动力油缸的驱动下打开， 对已炼塑好的物料起卸料的作用。
Banbury密炼机的剪切作用
Banbury密炼机对物料的剪切作 用主要发生于转子工作段的螺棱顶 部与密炼腔内壁之间的缝隙处，椭 圆形转子外表面与密炼腔内壁之间 的间隙呈楔形，而最大剪切发生的 区域就在缝隙最小的区域。
26/112
图9-18
密炼机的工作原理
27/112
9.4.2.3 Banbury密炼机的横向推挤和卷折作用
由于剪切、拉伸和挤压作用， 聚合物逐步软化、熔融或塑化，具 有一定的流动性，部分长分子链发 生断裂，该过程称之为塑化过程。
16/112
密炼机的基本类型
分类
(1) 按混炼室的结构分类 （a）上下组合型 （b）前后组合型
17/112
(2) 按转子转速分类
a、低速密炼机
（转子转速在20r/min)
b、中速密炼机
椭圆形转子其螺棱与密炼腔内 壁之间形成了一个渐变的楔形流道 ，并在推进面侧形成了一个高压区 ，在背面侧形成一个低压区。
28/112
在高压区，由于流道的收敛作用，物料 受到了转子强烈的推挤和拉伸作用，产 生了连续变形，实现了分布和塑化； 在低压区，由于缝隙处流来的物料扰乱 了该处物料原有的流动状态，形成了有 利于分布混合和体积交换的紊乱流动。 由于这种发生于高低压区域的推挤作用 是沿着转子旋转方向的，因此，通常称 之为旋向推挤作用。
密炼机工作原理及参数
密炼机工作原理及参数嘿，朋友们！今天咱们来聊聊密炼机这个神秘的家伙，搞清楚它到底是怎么工作的，还有那些重要的参数。
我先跟您说个事儿，有一回我去一家橡胶厂参观，那可是让我对密炼机有了更直观的认识。
当时我一走进车间，就被那巨大的密炼机给震住了。
机器轰鸣着，工人们在旁边忙碌地操作着。
咱们先来说说密炼机的工作原理。
它就像是一个大力士在揉面团，不过这个“面团”可不是普通的面团，而是各种橡胶原料。
密炼机的工作腔里有两个形状特别的转子，一个叫凸棱转子，一个叫切线型转子。
这两个转子就像两个不知疲倦的舞者，在工作腔里不停地旋转。
当原料被送进工作腔后，转子开始发力。
它们一边旋转，一边把原料带起来，然后又狠狠地挤压、剪切和搅拌这些原料。
这一过程中，原料就被充分地混合在一起，发生着各种化学反应。
您知道吗？密炼机工作的时候还有个有趣的现象。
有时候原料会在转子的带动下，像小瀑布一样从上面倾泻而下，然后又被卷起来，反复折腾。
这就好像是在玩一场激烈的“原料大战”。
再来说说密炼机的参数。
这可关系到它的工作效果和效率。
首先是容量参数，这就好比是密炼机的“饭量”，决定了它一次能处理多少原料。
容量太小，生产效率低；容量太大，又可能造成浪费。
然后是转速参数。
转子转得太快或者太慢都不行。
转得太快，原料可能会被甩得到处都是；转得太慢，又没法充分搅拌，达不到理想的混合效果。
还有压力参数。
就像我们揉面团时要用适当的力气，密炼机对原料施加的压力也得恰到好处。
压力大了，可能会损坏机器；压力小了，原料混合不均匀。
温度参数也很关键。
密炼机工作的时候会产生热量，如果温度太高，原料可能会变质；温度太低，反应又不充分。
总之，密炼机的工作原理和参数相互配合，就像一支配合默契的乐队，每个部分都发挥着重要的作用，才能生产出高质量的产品。
就像我在橡胶厂看到的那样，只有把密炼机的工作原理搞清楚，把参数设置好，才能让这个大家伙乖乖地为我们工作，生产出优质的橡胶制品。
希望通过我的介绍，您对密炼机的工作原理和参数有了更清楚的了解。
密炼机
支座
旋转轴
2013/11/26
下顶栓
锁紧机构
24
B、锁紧装置
2013/11/26
9
14
13 12
21 20 19 18
11
17
16
10
15 9
8 7 6 5 4 3 2
1－底座，2－卸料门锁紧装置，3－卸料装置，4－下 机体，5－下密炼室，6－上机体，7－上密炼室，8－ 转子，9－压料装置，10－加料装置，11－翻板门，12 －填料箱，13－活塞，14－气缸
密煉機學習分享
分享人：嚴增培
2013/11/26
2
一、密炼机工作原理
物料加入密炼室后，就在由两个具有螺旋棱、有速比、相对回转的转子与 密炼室壁，上、下顶栓组成的混炼系统内受到不断变化反复进行的强烈剪 切和挤压作用在绕转子流动的一周中，物料处受到剪切和摩擦作用，使胶 料的温度急剧上升，粘度变大，增加了橡胶表面的湿润性，使橡胶与配合 剂表面充分接触。同时，转子上的凸棱使胶料沿转子的轴向运动，起到搅 拌混合作用，使配合剂在胶料中混合均匀，并达到一定的分散度。
材料： 在炼胶过程中，转子承受着胶料的摩擦、挤压、腐蚀、高温作用及巨大 的扭矩，故要求转子有足够的强度和刚度，以及表面耐磨耐化学腐蚀和 良好的传热性等性能。 转子材料多采用不锈钢。突棱顶堆焊一层5～8毫米厚的耐磨硬质合金， 其余工作表面也许堆焊一层2～3毫米厚的耐磨硬质合金。
2013/11/26
密炼机
• 此外，在转子外形的 设计上有将突棱的工 作面的圆弧曲率半径 选的小些，这样就会 使棱的圆弧面与密炼 室内壁形成的工作区 的容积由大逐渐变小， 胶料通过时，挤压力 增加；棱的另一面设计 成凹形的，工作区的容积由小变大，更易流动，增加了 紊流态。即“S”转子。
五 加热冷却系统 Heating＆cooling system
个 气压系统 Compressed air system
系
液压系统 Hydraulie system 电控系统 Elestric controller (system)
统 润滑系统 Lubrication system
XM－250/40椭圆型密炼机结构图
• 现代密炼机发展的标志之一是高速、高压和 高效能机台。通常将转子转速为20rpm的称 为低速密炼机，30～40rpm的称为中速密炼 机，60rpm以上的称为高速密炼机。
• 近年来，出现了转速达80rpm甚至更高的密 炼机，亦有对工艺和效能有广泛适应性和处 理手段的双速、三速、变速密炼机，也有转 子速比可调节的密炼机。其操作时间大大缩 短 ， 从 过 去 慢 速 机 台 的 8 ～ 15min 缩 短 至 1.5 ～ 3.5min ， 甚 至 有 的 达 1 ～ 1.5min （ 包 括采用密炼法与补充混炼法配合的工艺过程 等）。
（1）转速
转子的转速是密炼机主要性能指标之一。
转
功率消耗
子
炼胶质量
转 速
生产能力
混炼成本
转子转速对生产能力的影响
• 炼胶效率的高低，取决于施加在胶料上的剪切力的大小，而 剪切应力受剪切速率的影响。由下式可看出：
成型加工设备 4.密炼机
小孔并联
因蒸汽或冷却水 在孔中易走捷径 及呆滞现象，传 热效果仍不理想
小孔串联式
因蒸汽或冷却水 流速度大，导热 系数高（孔为机 械加工而成）， 故传热效果好。
3、密封装置
基本结构形式：由动环和定环组成。动环与 轴颈相连，而定环与侧壁相连，动定环之间 压紧并相对运动，故接触面要耐磨，一般堆 焊硬质合金。
（1）外压式端面密封装置
结构简单、使用寿命 长 ，适用于低速低压 密炼机
（2）内压式端面自动密封装置
密封效果好，适 用于高压快速密 炼机。
（3）反螺纹与自压端面接触密封装置
旧式慢速橡胶密炼 机采用。不能用于 塑炼密炼机。
（3）夹套式
能加热或冷却侧壁 ，
传热效果比上两种好。 塑料密炼机多采用这 种形式和钻孔式，同 样也适合于橡胶密炼 机。
（4）钻孔式
包括：大孔串联、小孔并联、小孔串联三 种形式，其加热冷却效果依次递增。
小孔串联－－加热冷却效果最好的结 构形式
大孔串联：
ห้องสมุดไป่ตู้
橡胶密炼机的混炼室容量一般比塑料密炼机 的混炼室大。 橡胶密炼机主要规格有：50（橡塑通用）、 75、245、253、270升。 而塑料密炼机主要规格为：46、50（橡 塑通用）、75。
第二节 基本结构
一、整体结构与传动系统 1、整体结构
五个部分：①密炼室和转子部分；②加料和压 料机构部分；③卸料机构部分；④传动装置部 分；⑤机座部分。 五个系统：①加热冷却系统；②气压传动系统； ③液压传动系统；④润滑系统；⑤电控系统。
4、密炼机转子表面的突棱，使胶料作轴向移动 和翻转。
3密炼机1
4.2 密 炼 机 工 作 原 理
1.工作原理
炼胶时，生胶和配合剂加入到密炼室后， 物料就在由两个具有螺旋棱的有速比的相 对回转的转子与密炼室壁，上顶栓，下顶 栓组成的捏炼系统内受到不断变化的反复 进行的强烈剪切和挤压作用，使物料产生 剪切变形，进行强烈的捏炼，由于转子有 螺旋棱，在捏炼时物料反复进行轴向往复 运动，起到了搅拌作用，至使捏炼更为强 烈，达到了混炼塑炼目的。
整 体 结 构
五 个 系 统
密炼机的分类
按照混炼室结构：上下组合和前后组合 按照转子几何形状（Rotor Section Form） ： 椭圆形—出现较早，且炼胶效果最好 圆筒形—德国维尔纳—普弗莱德勒公司 （Werner&Pfleiderer Co. 简称W&P公司） 三棱形—英国法兰斯肖公司（Francis Shaw Co. ） 日本神户制钢所Kobe Steel
4.密炼机对物料的捏炼作用
密炼机对物料的捏炼作用可分为转子突 棱顶与密炼室内壁之间及两个转子之间两方 面的四种作用来讨论。 （1）转子外表面与密炼室内壁之间的高剪切 作用 （2）转子间的搅拌、折卷作用 （3）转子的轴向往返切割、搅拌作用 （4）上下顶栓分流、剪切和交换作用
（1）转子外表面与密炼室内壁之间 的作用
密炼室
卸料门
规格
过去 采用混炼室的工作容量和主动转子转速 表示； 现在 采用混炼室的总容量/主动转子
的转速表示。 国产密炼机的规格表示法：XM-250/20 X表示橡胶，M表示密炼机，250表示密炼 机的总容量，20表示转子转速 X（S）M-75/35x70 S表示塑料，75表示密炼机总容量，双速 （35和70转/分）
（3）轴向往返切割作用
• 对普通双棱椭圆形转子，每一转子都有两方向不 同，长短不一的螺旋棱。转子长螺旋棱的螺旋角 α=300，短棱螺旋角α=450
密炼机工作原理和参数
胶料在密炼室中旳混炼过程如下：
二、胶料在密炼室中所受旳机械作用 1、 转子外表面与密炼室内壁间旳捏炼作用 （ 椭圆型转子密炼机尤为明显）
（A）密炼机中流线和填充情况示意图 （B）局部放大，转子突棱棱峰处物料流动情况
转子表面与密炼室内壁间形成了一种环形间隙， 当胶料经过此环形间隙时，则受到捏炼作用。
生胶
拉伸
再拉伸
包卷
分 散
炭黑二次汇集体
B、在高速下使橡胶变形时,它呈现固体性质， 即发生脆性破坏而成粒状。这些新生成旳胶 粒表面上就充满了填充剂接着就在压力下， 结合成一整体，成为块胶料。
因为天然胶强度大，尤其在采用老式慢速密炼 机时，其混入方式显然属于A旳形式；而丁苯胶, 顺丁胶,乙丙胶等所谓干酪状橡胶(与天然胶相 比)，在密炼机转子转速到达某种程度以上时， 即不能发挥其弹性，就可能出现B旳形式。
总剪切变形
t－混炼时间 n－转速
D－转子棱回转直径 h－间隙
由式可知，剪切速率与混炼时间对剪切应变
量影响很大，若要在相同旳混炼时间内到达 一定旳 ，则需增长D、n ，减小h。
实际上，在密炼过程中，在密炼机旳密炼室 内，以上几种基本过程是同步进行旳。
5、塑化阶段
因为力－化学作用而使高聚物主链断裂，从而 使之变化更易变形如弹性较小旳状态，即变化 物料旳流变特征，使之适应于背面各加工过程 旳需要。
三、胶料在转子上旳流动情况
两棱转子展开图 胶料流动示意图
胶料旳轴向移动情况示意图
GK四棱转子
GK四棱转子展开图
胶料旳轴向移动情况示意图
§2－2 主要参数
一、转子旳转速与速比 1、转速
转子旳转速是密炼机主要性能指标之一。
功率消耗
关于橡胶双转子连续密炼机工作原理
关于橡胶双转子连续密炼机工作原理关于橡胶双转子连续密炼机工作原理关于橡胶双转子连续密炼机工作原理橡胶双转子连续密炼机工作时，两转子相对回转，将来自加料口的物料夹住带入辊缝受到转子的挤压和剪切，穿过辊缝后碰到下顶拴尖棱被分成两部分，分别沿前后室壁与转子之间缝隙再回到辊隙上方。
在绕转子流动的一周中，物料处处受到剪切和摩擦作用，使胶料的温度急剧上升，粘度降低，增加了橡胶在配合剂表面的湿润性，使橡胶与配合剂表面充分接触。
配合剂团块随胶料一起通过转子与转子间隙、转子与上、下顶拴、密炼室内壁的间隙，受到剪切而破碎，被拉伸变形的橡胶包围，稳定在破碎状态。
同时，转子上的凸棱使胶料沿转子的轴向运动，起到搅拌混合作用，使配合剂在胶料中混合均匀。
配合剂如此反复剪切破碎，胶料反复产生变形和恢复变形，转子凸棱的不断搅拌，使配合剂在胶料中分散均匀，并达到一定的分散度。
由于橡胶双转子连续密炼机混炼时胶料受到的剪切作用比开炼机大得多，炼胶温度高，使得橡胶双转子连续密炼机炼胶的效率大大高于开炼机。
橡胶双转子连续密炼机依密炼室内转子横截面几何形状的不同分椭圆形转子橡胶双转子连续密炼机，三角形转子橡胶双转子连续密炼机和圆筒形转子橡胶双转子连续密炼机三种类型。
橡胶工业中应用最广泛的为椭圆形转子橡胶双转子连续密炼机。
橡胶双转子连续密炼机的基本结构橡胶双转子连续密炼机主要部件包括密炼室，转子，上顶栓，下顶栓，冷却系统，润滑系统，密封装置和传动装置。
密炼室是橡胶双转子连续密炼机的主要工作部分，内有两个以不同速度相对转动的转子，进行塑炼或混炼。
橡胶双转子连续密炼机的工作原理橡胶双转子连续密炼机在炼胶工序时，生胶或其他物料从加料斗加入以后，首先落入两个相对回转的转子上部，在上顶栓的压力下及摩擦力的作用下被带入两个转子的间隙中，受到捏炼作用。
再由下顶栓的突棱将胶料分开为两部分，分别随着转子的回转通过转子表面与密炼室正面壁之间的间隙，在此受到强烈的机械剪切撕捏作用后，到达密炼室的上部。
