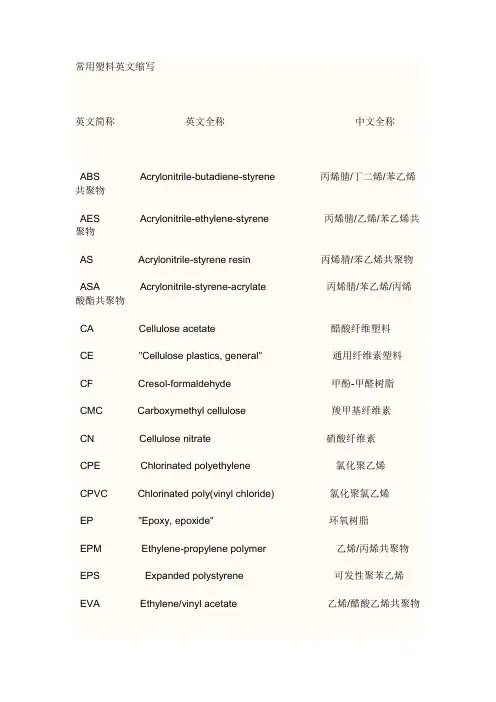

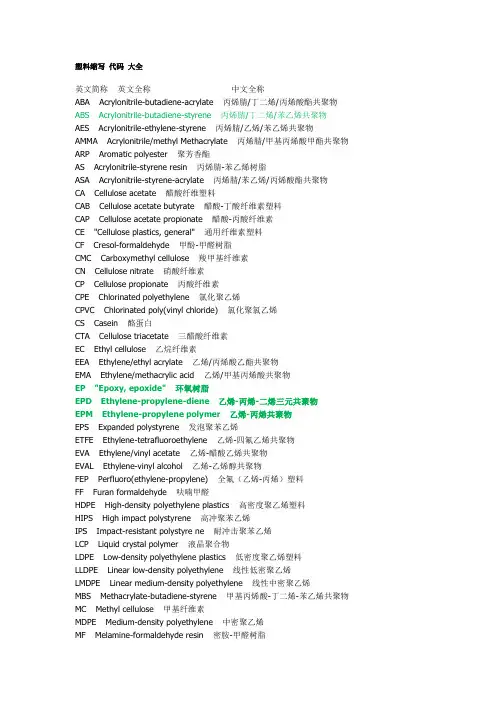

各种塑料材料的英文缩写和简介

PC是聚碳酸酯的简称，聚碳酸酯的英文是Polycarbonate，简称PC工程塑料，PC材料其实就是我们所说的工程塑料中的一种，作为被世界范围内广泛使用的材料，PC有着其自身的特性和优缺点，PC是一种综合性能优良的非晶型热塑性树脂，具有优异的电绝缘性、延伸性、尺寸稳定性及耐化学腐蚀性，较高的强度、耐热性和耐寒性；还具有自熄、阻燃、无毒、可着色等优点，在你生活的各个角落都能见到PC塑料的影子，大规模工业生产及容易加工的特性也使其价格极其低廉。它的强度可以满足从手机到防弹玻璃的各种需要，缺点是和金属相比硬度不足，这导致它的外观较容易刮花,但其强度和韧性很好，无论是重压还是一般的摔打，只要你不是试图用石头砸它，它就足够长寿。PE,全名为Polyethylene，是结构最简单的高分子有机化合物,当今世界应用最广泛的高分子材料,由乙烯聚合而成,根据密度的不同分为高密度聚乙烯、中密度聚乙烯和低密度聚乙烯。低密度聚乙烯较软,多用高压聚合;高密度聚乙烯具有刚性、硬度和机械强度大的特性,多用低压聚合。高密度聚乙烯可以做容器、管道,也可以做高频的电绝缘材料,用于雷达和电视。大量使用的常为低密度(高压)聚乙烯。聚乙烯为蜡状,有蜡一样的光滑感,不染色时,低密度聚乙烯透明,而高密度聚乙烯不透明,

聚乙烯是通过乙烯( CH2=CH2 )的加成反应和聚合反应，由重复的–CH2–单元连接而成的高聚合链。聚乙烯的性能取决于它的聚合方式；在中等压力(15-30大气压)有机化合物催化条件下进行Ziegler-Natta聚合而成的是高密度聚乙烯(HDPE)。这种条件下聚合的聚乙烯分子是线性的,且分子链很长,分子量高达几十万。如果是在高压力(100-300MPa),高温(190–210 C),过氧化物催化条件下自由基聚合,生产出的则是低密度聚乙烯(LDPE),它是支化结构的。

聚乙烯不溶于水,吸水性很小,就是对一些化学溶剂,如甲苯、醋酸等,也只有在70℃以上温度时才略有溶解。但是微粒状的聚乙烯,可以在15℃～40℃之间随温度的变化熔化或凝固,温度升高时熔化,吸收热量;温度降低时凝固,放出热量。又因为它吸水量很小,不易潮湿,有绝缘性能,因此是很好的建筑材料。

PE：聚乙烯

是日常生活中最常用的高分子材料之一，大量用于制造塑料袋，塑料薄膜，牛奶桶的产品。

聚乙烯抗多种有机溶剂，抗多种酸碱腐蚀，但是不抗氧化性酸，例如硝酸。在氧化性环境中聚乙烯会被氧化。

聚乙烯在薄膜状态下可以被认为是透明的，但是在块状存在的时候由于其内部存在大量的晶体，会发生强烈的光散射而不透明。结晶的程度受到其枝链的个数的影响，枝链越多，越难以结晶。聚乙烯的晶体融化温度也受到枝链个数的影响，分布于从90摄氏度到130摄氏度的范围，枝链越多融化温度越低。聚乙烯单晶通常可以通过把高密度聚乙烯在130摄氏度以上的环境中溶于二甲苯中制备。

结构式：- CH2 - CH2 - CH2 - CH2 - CH2 - CH2 - CH2 - CH2

PP、PE、PVC是英文名称的缩写。中文名称分别是聚丙烯、聚乙烯、聚氯乙烯，英文全称分别是：polypropylene、polyethylene、polyvinyl chloride

你会发现楼上列出来的材料英文缩写前面都有一个P字，P是代表“多个聚合”的意思，也就是说一般的高分子或高聚物都是由普通的低分子单体聚合而成的。

如PP的中文名是聚丙烯，英文名是polypropylene，前面一个P代表poly-“多个，聚合”的意思，后面一个P代表propylene“丙烯”的意思。PE、PVC可以此类推。

三者都是高分子材料，并且都是聚烯烃类的。通俗点说它们都是塑料原料，这三者一般都是粒状的。

我们常见的一些老式的拖鞋就是用PVC做的，它们夏天软冬天变的很硬这就跟PVC的温敏性有很大关系。pvc在高温下会分解有毒气体--氯气。三者中PVC的密度最大。

普通的塑料袋都是用PE做的，它的韧性比较好，PE还分HDPE（高密度聚乙烯）和LDPE(低密度聚乙烯），密度的不同，导致它的某些性能又有很大差异。

PP是塑料中比较安全的塑料，一般食品上的包装袋就是用它来做的，当然PP也有等级，包装食品用的必须是食品级的了。pp在三者中密度最小，可浮于水面。

像这些高分子材料一般都可加入一些其它材料对其进行改性，使在它的总体性能或在某一方面性能优越，以用作特殊用途，当然改性后价格有时会大幅度提高。

这些是属于“高分子材料学”里面的知识。

PS：聚苯乙稀

是一种无色透明的塑料材料。具有高于100摄氏度的玻璃转化温度，因此经常被用来制作各种需要承受开水的温度的一次性容器，以及一次性泡沫饭盒等。

PP：

是一种半结晶的热塑性塑料。具有较高的耐冲击性，机械性质强韧，抗多种有机溶剂和酸碱腐蚀。在工业界有广泛的应用，是平常常见的高分子材料之一。澳大利亚的钱币也使用聚丙烯制作。

ABS：是丙烯腈、丁二烯、苯乙烯的合成塑料

丙烯腈、丁二烯、三种单体的接枝共聚合产物，取它们英文名的第一个字母命名。它是一种强度高、韧性好、综合性能优良的树脂，用途广泛，常用作工程塑料。工业上多以聚丁二烯胶乳或苯乙烯含量低的丁苯橡胶为主链，与丙烯腈、苯乙烯两种单体的混合物接枝共聚合制得。实际上它往往是含丁二烯的接枝聚合物与丙烯腈－苯乙烯共聚物SAN(或称AS)的混合物。近年来也有先用苯乙烯、丙烯腈两种单体共聚，然后再与接枝共聚的ABS树脂以不同比例混合，以制得适应不同用途的各种ABS树脂。20世纪50年代中期已开始在工业化生产。

工业生产方法可分两大类：一类是将聚丁二烯或丁苯橡胶与SAN树脂在辊筒上进行机械共混，或将两种胶乳共混，再共聚；另一类是在聚丁二烯或苯乙烯含量低的丁苯胶乳中加入苯乙烯和丙烯腈单体进行乳液接枝共聚，或再与SAN树脂以不同比例混合使用。

结构、性质和应用在ABS树脂中，橡胶颗粒呈分散相，分散于SAN树脂连续相中。当受冲击时，交联的橡胶颗粒承受并吸收这种能量，使应力分散，从而阻止裂口发展，以此提高抗撕性能。

接枝共聚合的目的在于改进橡胶粒表面与树脂相的兼容性和粘合力。这与游离SAN树脂的多少和接枝在橡胶主链上的SAN树脂组成有关。这两种树脂中丙烯腈含量之差不宜太大，否则兼容性不好，会导致橡胶与树脂界面的龟裂。

ABS树脂可用注塑、挤出、真空、吹塑及辊压等成型法加工为塑料，还可用机械、粘合、涂层、真空蒸着等法进行二次加工。由于其综合性能优良，用途比较广泛，主要用作工程材料，也可用于家庭生活用具。由于其耐油和耐酸、碱、盐及化学试剂等性能良好，并具有可电镀性，镀上金属层后有光泽好、比重轻、价格低等优点，可用来代替某些金属。还可合成自熄型和耐热型等许多品种，以适应各种用途。

ABS树脂是五大合成树脂之一，其抗冲击性、耐热性、耐低温性、耐化学药品性及电气性能优良，还具有易加工、制品尺寸稳定、表面光泽性好等特点，容易涂装、着色，还可以进行表面喷镀金属、电镀、焊接、热压和粘接等二次加工，广泛应用于机械、汽车、电子电器、仪器仪表、纺织和建筑等工业领域，是一种用途极广的热塑性工程塑料。

ABS树脂是目前产量最大，应用最广泛的聚合物，它将PS，SAN，BS的各种性能有机地统一起来，兼具韧，硬，刚相均衡的优良力学性能。ABS是丙烯腈、丁二烯和苯乙烯的三元共聚物，A代表丙烯腈，B代表丁二烯，S代表苯乙烯。

ABS塑料-名称

化学名称丙烯腈-丁二烯-苯乙烯共聚物英文名称Acrylonitrile Butadiene Styrene

ABS塑料-性能

一般性能

ABS外观为不透明呈象牙色粒料，其制品可着成五颜六色，并具有高光泽度。ABS相对密度为左右，吸水率低。ABS同其他材料的结合性好，易于表面印刷、涂层和镀层处理。ABS的氧指数为18～20，属易燃聚合物，火焰呈黄色，有黑烟，并发出特殊的肉桂味。

力学性能

ABS有优良的力学性能，其冲击强度极好，可以在极低的温度下使用；ABS的耐磨性优良，尺寸稳定性好，又具有耐油性，可用于中等载荷和转速下的轴承。ABS的耐蠕变性比PSF及PC大，但比PA及POM小。ABS的弯曲强度和压缩强度属塑料中较差的。ABS的力学性能受温度的影响较大。

热学性能

ABS的热变形温度为93~118℃，制品经退火处理后还可提高10℃左右。ABS在-40℃时仍能表现出一定的韧性，可在-40~100℃的温度范围内使用。

电学性能

ABS的电绝缘性较好，并且几乎不受温度、湿度和频率的影响，可在大多数环境下使用。

环境性能

ABS不受水、无机盐、碱及多种酸的影响，但可溶于酮类、醛类及氯代烃中，受冰乙酸、植物油等侵蚀会产生应力开裂。ABS的耐候性差，在紫外光的作用下易产生降解；于户外半年后，冲击强度下降一半。

ABS塑料的加工性能

ABS同PS一样是一种加工性能优良的热塑性塑料，可用通用的加工方法加工。ABS的熔体流动性比PVC和PC好，但比PE、PA及PS差，与POM和HIPS类似；ABS的流动特性属非牛顿流体；其熔体粘度与加工温度和剪切速率都有关系，但对剪切速率更为敏感。ABS 的热稳定性好，不易出现降解现象。ABS的吸水率较高，加工前应进行干燥处理。一般制品的干燥条件为温度80~85℃，时间2~4h；对特殊要求的制品(如电镀)的干燥条件为温度70~80℃，时间18~18h。ABS制品在加工中易产生内应力，内应力的大小可通过浸入冰乙酸中检验；如应力太大和制品对应力开裂绝对禁止，应进行退火处理，具体条件为放于70~80℃的热风循环干燥箱内2~4h，再冷却至室温即可。ABS塑料-生产ABS的主要原料及辅助原料

主要原料

，3-丁二烯 2.苯乙烯 3.丙烯腈
