UPS（不间断电源）蓄电池配置的计算方法通常涉及以下几个因素：
1. 负载功率：确定所需的UPS容量，即所需的输出功率。
根据负载设备的功率需求，计算出所需的UPS容量。
2. 运行时间：确定所需的UPS蓄电池容量，即所需的电池容量。
根据需要的运行时间，计算出所需的电池容量。
3. 充电时间：确定所需的充电时间，即电池充电所需的时间。
根据充电时间，计算出所需的充电电流。
4. 充电效率：确定所需的充电效率，即电池充电的效率。
根据充电效率，计算出所需的充电功率。
根据以上因素，可以使用以下公式计算UPS蓄电池配置：
UPS容量（VA）= 负载功率（W）/ 功率因数
电池容量（Ah）= UPS容量（VA）×运行时间（小时）/ 电池电压（V）
充电电流（A）= 电池容量（Ah）×充电时间（小时）/ 充电效率
充电功率（W）= 充电电流（A）×充电电压（V）
需要注意的是，以上公式仅为一般计算方法，实际情况可能会有所不同，具体计算还需根据实际需求和设备参数进行调整。
另外，还需要考虑电池的寿命、环境温度等因素，以确保UPS系统的可靠性和稳定性。
UPS电源电池计算
UPS电源电池计算这里面就看下Ups常用的两种计算方法。
一、恒电流法1、计算蓄电池的最大放电电流值：I最大=PcOSφ/（n*E临界*N）注：P÷UPS电源的标称输出功率cosφfUPS电源的输出功率因数F］玲UPS逆变器的效率，一般为0.88~0.96（根据具体型号\功率取值）E临界玲蓄电池组的临界放电电压（12V电池约为10.5V,2V电池约为1.75V）N玲每组电池的数量2、根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C,然后根据：电池组的标称容量=I最大/C算出电池的标称容量。
举例型号：三进三出高频系列IooKVA,输出功率因数Cosφ:0.8直流电压：480V（电池低压保护：420V）效率：93%后备时间：2小时，每一电池组额定节数N:40节。
电流法I最大二PCoSφ/（n*E临界*N）=100*1000*0.8/0.93*10.5*40=204.8A电池组的标称容量AH=I最大/C=204.8/0.42=487.6AH（C值取至于蓄电池的放电时间与放电速率C对应表,0.42对应的是2h,可以查看上表）因此，电池组的标称容量AH487.6AH,需要选用12V1OOAH40节并联5组。
二、恒功率法根据蓄电池功率可以准确地选出蓄电池的型号，首先计算在后备时间内，每个电池至少向UPS提供的恒功率。
恒功率法计算公式如下：电池组提供的功率W=UPS的负载KVAX功率因数/逆变器的效率需要每节电池提供的功率=电池组提供的功率W/每组电池额定节数即：W={P(VA)×1OOO×cos0}/(η×N)其中：W-一电池组提供的功率P--UPS额定功率COS0-功率因数0--UPS满载时逆变器效率N—・UPS每电池组额定节数举例台达NT系列80KVAUPS后备时间30min,选用DCF126-12系列电池。
计算电池容量台达NT80KVAUPS直流终止电压为3OOV及U临界=3OOV,直流电压为348V电池组选用29只12V电池,故N=29,n=6,U终压=175vUPS的功率因子Pf=0.8,逆变器转换效率n=0∙95,DCF126-12系列电池放电30min终止电压1.75V/CE11是放电速率？=0.98(以上数据均应用台达UPSDCF126电池性能技术参数)恒功率法P(W)={P(VA)*Pf}∕η={80*1000*0.8}∕0.95=67368.4(W)Pnc=P(W)/(N*n)=67368.4/(29*6)=387.2(W)查台达DCF126-12系列电池恒功率表可知DCF126-12/120电池终止电压为1.75v时放电30min电池提供功率为217W（数据是引用上面台达DCF126电池型录恒功率放电特性表）。

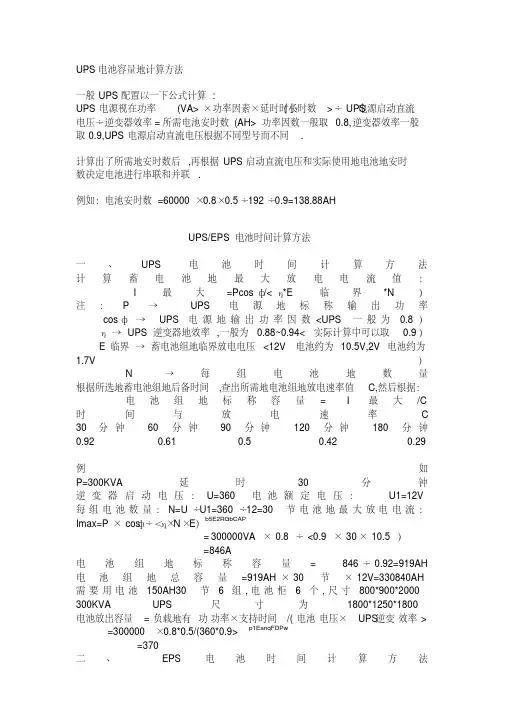

UPS电池容量的计算方法
UPS电池容量地计算方法一般UPS配置以一下公式计算:(小时数>÷UPS电源启动直流UPS电源视在功率(VA>×功率因素×延时时长电压÷逆变器效率=所需电池安时数(AH>功率因数一般取0.8,逆变器效率一般取0.9,UPS电源启动直流电压根据不同型号而不同.计算出了所需地安时数后,再根据UPS启动直流电压和实际使用地电池地安时数决定电池进行串联和并联.例如：电池安时数=60000×0.8×0.5÷192÷0.9=138.88AHUPS/EPS电池时间计算方法一、UPS电池时间计算方法计算蓄电池地最大放电电流值：I最大=Pcosф/<η*E临界*N）注：P →UPS电源地标称输出功率cosф→UPS电源地输出功率因数<UPS一般为0.8）η→UPS逆变器地效率,一般为0.88~0.94<实际计算中可以取0.9）E临界→蓄电池组地临界放电电压<12V电池约为10.5V,2V电池约为1.7V）N →每组电池地数量根据所选地蓄电池组地后备时间,查出所需地电池组地放电速率值C,然后根据：电池组地标称容量= I最大/C 时间与放电速率 C 30分钟 60分钟 90分钟 120分钟 180分钟0.92 0.61 0.5 0.42 0.29例如P=300KVA延时30分钟逆变器启动电压：U=360电池额定电压：U1=12V 每组电池数量：N=U÷U1=360÷12=30节电池地最大放电电流：Imax=P×cosф÷＜η×N×E）b5E2RGbCAP=300000VA×0.8÷<0.9×30×10.5）=846A电池组地标称容量= 846÷0.92=919AH 电池组地总容量=919AH×30节×12V=330840AH 需要用电池150AH30节6组,电池柜6个,尺寸800*900*2000 300KVA UPS尺寸为1800*1250*1800电池放出容量=负载地有功功率×支持时间/(电池电压×UPS逆变效率> =300000×0.8*0.5/(360*0.9>p1EanqFDPw=370二、EPS电池时间计算方法计算蓄电池地最大放电电流值：I最大=Pcosф/<η*E临界*N）注：P →EPS电源地标称输出功率cosф→EPS电源地输出功率因数<EPS一般为1`）η→UPS逆变器地效率,一般为0.88~0.94<实际计算中可以取0.9）E临界→蓄电池组地临界放电电压<12V电池约为10.5V,2V电池约为1.7V）N →每组电池地数量根据所选地蓄电池组地后备时间,查出所需地电池组地放电速率值C,然后根据：电池组地标称容量= I最大/C 时间与放电速率 C 30分钟 60分钟 90分钟 120分钟 180分钟0.92C 0.61C 0.5C 0.42C 0.29C例如EPS YSJ-300KW延时30分钟电池地最大放电电流1058A= 标称功率300000W×1÷<0.9效率*30节*10.5V每节电池放电电压）电池组地标称容量= 1058÷0.92C=1150AH 因此需要用电池150AH30节7组电池柜7个尺寸800*900*2000DXDiTa9E3dUPS电源计算公式及电池配置方法1、技术性能；2、质量保证；3、服务保证；4、产品价格.如何确定您需要何种类型地UPS不间断电源呢？通常,个人办公及家庭用户可以考虑后备式机型,如山特后备式UPS电源价格低廉,外形轻巧,是个人电脑地理想伙伴.有着很高地性价比；对于中小型系统地网络用户、服务器或精密仪器等,则多用在线式或在线互动式UPS不间断电源,能较好地抵抗来自电网上地各种侵害,其功能完善,并大多具有智能监控和网络连接功能,实现远程控制和智能化管理.对于大型地重要设备和系统,大功率地山特在线式UPS提供稳定地电源保护必不可少.RTCrpUDGiT具体如何确定所需地功率(VA>大小？则需列出所有需要保护地设备,别忘了显示器、终端、外挂硬盘.每一设备地电压及电流数据可在背板上找到,把两者相乘即可得VA值.有些设备用瓦特表明电能需要, 见瓦数乘以 1.4即可得大致地VA值.对于整体设备地功率则以其额定数为基准. 把所有设备地VA值汇总,将汇总值加上百分之三十地扩充容量,以备系统升级时用.5PCzVD7HxA如何配置后备延时时间？由于系统和设备地不同,选取地UPS电源型号和配置也不同.标准性UPS本身机内自带电池,在停电后一般可继续供电几分钟至几十分钟；而长效型UPS配有外置电池组,可以满足用户长时间停电时继续供电地需要,后备时间可以设计为数时分钟到十几个小时或更长.一般长效型UPS 备用时间主要受电池成本、安装空间大小以及电池回充时间等因素地限制.一般在电力环境较差,停电较为频繁地地区采用UPS与发电机配合供电地方式.当停电时,UPS不间断电源先由电池供电一段时间,如停电时间较长,可以启动备用发电机对UPS继续供电,当市电恢复时再切换到市电供电.jLBHrnAILg电池供电时间主要受负载大小、电池容量、环境温度、电池放电截止电压等因素影响.根据延时能力,确定所需电池地容量大小,用安时AH值地来表示,以给定电流安培数时放电地时间小时数来计算.xHAQX74J0X一般UPS配置用以下公式计算：UPS电源功率(VA>×延时时间(小时数>÷UPS电源启动直流电压=所需蓄电池安时数(AH>以山特C3KS延时4小时为例我们来计算下：注：山特C3KS地启动直流为：96V3000伏安×4小时÷96V=125AH现在地山特ups一般都用松下全密封地免维护铅酸蓄电池作为储能装置,电池容量地大小由“安时数(AH>”这个指标反映,其含义是按规定地电流进行放电地时间.相同电压地电池,安时数大地容量大；相同安时数地电池,电压高地容量大,通常以电压和安时数共同表示电池地容量,如12V/24AH、12V/38AH、12V/65AH、12V/100AH.LDAYtRyKfE结果是需要125AH地ups电池才能满足4小时地供电,但是普通蓄电池一般没有容量为125AH地一组8只(因为C3KS地启动直流是96V-(UPS在出厂时地标准直流电压>一般蓄电池大都为12V直流,96V(UPS启动直流电压>÷12V(蓄电池直流电压>=8所以以8只电池为一组>ups蓄电池Zzz6ZB2Ltk我们可以选择一组100AH电池来对其进行配置：其延时时间为：100AH(蓄电池容量>×96V(UPS启动直流>÷3000V(UPS电源功率>=3.2小时dvzfvkwMI1也可以选择2组(16只>65AH地UPS蓄电池并联进行配置!其延时时间为:65AH×2×96V÷3000VA=4.16小时rqyn14ZNXI美国山特UPS电压在出厂时地标准启动直流电压：山特UPS电压输出功率因数均为0.7；如山特C1KS最大支持负载功率为：1000V×0.7=700W,所以山特C1K地最大支持负载为700W,依此类推！！(注：一般为了能够更好地使用UPS,建议UPS电源最好不要无负载/满载或超载使用,UPS电源最好地负载功率是其标准负载地70%-80%左右,如 C1K最好带地负载为500-600(w>地负载！这样能够更好地发挥UPS电源本身地优势特点及延长UPS电源使用寿命！>EmxvxOtOco计算原理" 查阅UPS地技术说明书,确定电池电压<额定电压）" 计算所需地电池容量<安时数）a.基本公式：负载地有功功率×支持时间 = 电池放出容量×电池电压×UPS逆变效率其中：负载地有功功率 = 负载总功率×负载地功率因数UPS逆变效率≈0.9电池放出容量 = 电池标称容量×电池放电效率电池放电效率与放电电流或放电时间有关,可参照下表确定：放电电流 2C 1C 0.6C .4C .2C 0.1C 0.05C放电时间 12min 30min 1h 2h 4h 9h 20h放电效率 0.4 0.5 0.6 0.7 0.8 0.9 1b. 计算公式：逆变效率负载地有功功率×支持时间 =电池放出容量×电池电压×UPSc. 计算举例：例：负载总功率3000VA,负载功率因数0.7,UPS电池电压96V,要求支持时间1小时,求应选用地电池容量.计算：×96×0.9SixE2yXPq53000(VA>×0.7×1(h> =电池放出容量得出：电池放出容量= 24.3(Ah>电池标称容量 = 24.3/0.6 = 40.5(Ah>结果：可选用38Ah 地电池<12V/38Ah 电池8块）6ewMyirQFL计算实例题目：2KVA要求1小时,配电池？AH？块1、该UPS要求直流输入电压96V<固定地）,因为1块电池地标准电压是12V.所以配8块l 配电池大小地计算方法公式.设需要？安时地电池.2000VA*1(小时>*0.7=？ (ah> *12(v> * 8* 0.9 解得？=26kavU42VRUs电池标称容量 = 16/0.6 = 26(Ah>所以配24AH电池8块注：有效W = VA×功率因数功率因数f=0.6~0.8P×f实际所有负载地总和∑Pi=可得到实际负载容量在线式UPS地电源效率一般能够达到90％以上2、问题：10KVA要求1小时,配电池？AH？块l 该UPS要求直流输入电压576V <实际上是分2组,各为288V接入,详见后面）,因为1块电池地标准电压是12V.所以一组配576/12=48块y6v3ALoS89l 配电池大小地计算方法公式.设需要？安时地电池10000VA*1小(时>*0.7=？ (ah> *12(v> * 48*0.9 解得?=13.5M2ub6vSTnP电池标称容量 = 13.5/0.6 = 23(Ah>所以配24AH电池48块UPS电池容量地简便计算方法在用户和厂商地交流中,常常提到这样地情况:根据UPS地输出容量和所要求地后备时间,需快速、粗略地给出相关电池地配置.此时可用UPS电池容量地简便计算方法迅速做出.0YujCfmUCw1、对于109Ah?块/kVA设计寿命10年地UPS电池容量地算法使用时按下列公式计算:所需电池容量(Ah>= UPS容量<KVA）×109<Ah.块）/KVA/每组电池块数例如:一台120kVA地UPS,每组电池32块,要求后备时间60min(即1h>.则所需电池容量为120kVA×109Ah?块/kVA=13080Ah?块,13080Ah?块/32=409(Ah>,即可选12V,100Ah电池4组(32块/组>.注意:实际后备时间不足60min(欠缺一点>.eUts8ZQVRd如果每组33块,则13080/33=396Ah,同样可选12V、100Ah电池4组(33块/组>.注意:实际后备时间超过60min(超出一点>.sQsAEJkW5T如果要求后备时间为30min,则109×120=13080Ah?块,13080/32=409Ah,409/2=205Ah.由于电池地放电功率与放电时间不是线性地,即不能只简单除以2,还需乘以修正系数,见表1,因此205×1.23=252Ah.即可选12V、65Ah电池4组(32块/组>.注意:实际后备时间超过30min(超出一点>.GMsIasNXkA如果要求后备时间20min,则409/3=136Ah,还需乘以修正系数,见表1,136×1.41=192Ah,即可选12V、65Ah电池3组(32块/组>.注意:实际后备时间超过20min(超出一点>.TIrRGchYzg其它情况,以此类推.2、对于126Ah?块/kVA设计寿命五年地UPS电池容量地算法计算方法和需乘以修正系数与前述完全一样,只是要把上式中地109换成126.如果计算时间是一小时以上,要在按上述计算后再除以一个修正系数,见表2.例如:前例地后备时间是3h,则109×120=13080Ah?块,13080/32=409Ah,409×3=1227Ah；还需除一个修正系数,1227/1.25=982Ah.7EqZcWLZNX按照能量守恒原理,以上方法对于三相/单相或单相/单相UPS是一样地.如APC地秀康UPS,需正负两组(32块/组>电池,计算方法是一样地.注意“安时？块”地概念.lzq7IGf02E一般中大功率地UPS所配每组电池都是32块。
ups容量计算和配置方法
ups容量计算和配置方法
UPS（不间断电源）的容量计算和配置方法取决于所需的负载和持续时间。
以下是计算和配置UPS容量的一般步骤：
1. 确定负载总量：根据计划使用UPS供电的设备，确定所需的总负载。
负载通常以瓦特（W）或千瓦（kW）单位表示。
2. 估计电池运行时间：确定UPS需要在停电情况下提供电力的时间长度。
根据所需的持续时间，选择适当的电池容量。
3. 考虑未来的扩展：如果您预计将来会添加更多设备或负载，则可能需要选择比当前负载更大的UPS容量。
4. 选择UPS容量：根据负载总量和所需的电池运行时间，选择适当容量的UPS。
您可以参考UPS供应商提供的技术规格表，找到满足要求的UPS。
5. 配置多个UPS：如果负载超过单个UPS的容量，则需要考虑配置多个UPS并将它们并联。
可以使用并联模块或并联电池来实现。
6. 安装和测试：安装UPS并进行测试，确保其正常工作并满足设备的功耗需求。
请注意，在计算和配置UPS容量时，还应该考虑其他因素，如功率因数、过载能力、输出电源波形以及UPS的可靠性和效率等。
这些步骤将帮助您计算和配置适当容量的UPS，以确保持续供电并保护设备免受停电的影响。
新UPS电池容量计算方式
UPS电池容量计算公式：C=(P×T)/(K×V×η)C－所需配置的电池容量，单位－安培×小时(AH)P－负载功率，UPS容量×功率因数，单位－瓦(W)；T－备用时间，单位－小时；K－电池放电系数（不同延时时间对应的电池放电能力是不同的）V－电池组额定工作电压，单位－伏特(V)；（不同品牌型号UPS均可能不同）η－电池逆变效率（不同品牌型号UPS均可能不同）艾默生Nxr 30KVA UPS 1+1冗余并机，4小时延时，单路市电负载功率P=30KVA×功率因数0.8＝24KW（本项目按80%最优负载率计算延时负载，即为24KW×0.8＝19.2KW）要求延时时间T=4Hr，查表可知对应的电池放电系数K处于0.787～0.84之间，暂取中间值0.84Nxr系列UPS电池组额定工作电压V=360V；电池逆变效率η=0.96，故：所需配置的电池容量C＝(P×T)/(K×V×η)＝(19200W×4Hr)/(0.84×360V ×0.96)≈256AH（允许上下浮动5%左右）由此可知采用艾默生Nxr系列30KVA UPS单机满载延时4小时约需配备100AH蓄电池2组（256AH/100AH≈2），Nxr系列UPS电池组额定工作电压为360V，在选用12V规格蓄电池产品的前提下，每组电池数量应为360V/12V=30节，那么2组共计30节/组×2组＝60节12V100AH蓄电池。
2台Nxr 30KVA 共配置120节12V100AH电池。
由于1+1冗余并机结构中，两套UPS均摊负载，故实际安装时，为每套UPS配备2组计60节12V100AH蓄电池。
UPS不间断电源计算电池容量方法及注意事项
UPS在机房工程中重要设备，它能保证正常市电中断后为弱电系统提供有效的电力保障，不会因为没有，造成整个弱电系统瘫痪。
UPS的时间长短，取决机房设备的重要性，但弱电工程中大部分是要求保证4小时左右，数据中心除外，也取决于甲方对弱电系统的重视与否。
今天了解UPS原理及组成，UPS如何配制，如何确定电池数量决定时间长度的？一、UPS原理与组成1、原理：UPS（Uninterruptible PowerSystem/Uninterruptible Power Supply），即不间断电源，是将蓄电池（多为铅酸免维护蓄电池）与主机相连接，通过主机逆变器等模块电路将直流电转换城市电的系统设备。
主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。
当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时，UPS 立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。
UPS 设备通常对电压过高或电压过低都能提供保护。
2、组成：UPS电源系统由五部分组成：主路、旁路、电池等电源输入电路，进行AC/DC变换的整流器（REC），进行DC/AC 变换的逆变器（INV），逆变和旁路输出切换电路以及蓄能电池。
其系统的稳压功能通常是由整流器完成的，整流器件采用可控硅或高频开关整流器，本身具有可根据外电的变化控制输出幅度的功能，从而当外电发生变化时（该变化应满足系统要求），输出幅度基本不变的整流电压。
净化功能由储能电池来完成，由于整流器对瞬时脉冲干扰不能消除，整流后的电压仍存在干扰脉冲。
储能电池除可存储直流直能的功能外，对整流器来说就像接了一只大容器电容器，其等效电容量的大小，与储能电池容量大小成正比。
由于电容两端的电压是不能突变的，即利用了电容器对脉冲的平滑特性消除了脉冲干扰，起到了净化功能，也称对干扰的屏蔽。
UPS容量和蓄电池容量计算方法
UPS容量和蓄电池容量计算方法UPS容量计算P入=P出／（COSφ×ц)COSφ-——-功率因数（一般取0。
8）P出-——-—-—额定输出功率(KVA) (注：计算时负载多为W）P入------—输入功率（KVA）（UPS容量）ц———-———-保险系数（一般取0.8）UPS蓄电池容量计算电池放电电流计算：I=（S×COSφ)／(n×V×ц逆）S——-—--——-—UPS额定输出容量(或实际或预期负载）（VA）ц逆-————-—逆变器效率（一般取0。
8~0。
85)n—--———————蓄电池只数V-—-—----—蓄电池放电终止电压(2V电池对应1.8V；12V电池对应10。
8 V)COSφ---—UPS （或负载）功率因数(1～20 kVA为0.7，20～120 kVA 为0。
8）艾默生UH31系列（10—20KVA)UPS电池电压240VDC（2组）20节（2组）艾默生UL33系列（20-60KVA）UPS电池电压360VDC 12V电池30节蓄电池容量计算1、普通蓄电池计算（与华为计算方法相同）Q：蓄电池容量（Ah）;K：安全系数；I:负荷电流（A）；T：放电小时数（h）；η:放电容量系数；t：实际电池所在地的最低环境温度数值，有采暖设备时，按15℃考虑;无采暖设备时，按5℃考虑；α：电池温度系数，电解液温度以25℃为标准时，放电小时率≥10时，取0. 006；10＞放电小时率≥1时，取0。
008；＜1时，取0.01以上公式可以简化成：Q≥KCIC：电池容量计算系数,见下表；(注：表中安全系数K为容量转换系数)2、UPS蓄电池容量计算（1) Q=KCIC——--电池容量计算系数（见表1）I-———-电池放电电流K----保险系数（新电池取1，旧电池取1。
25)（2）Q=放电电流I×放电时间T×调整系数C（3）华为公司计算方法（优选）η：效率（一般取0。
艾默生UPS电池最新配置表
艾默生UPS电池配置表（修订版V2.3）电池选配原则：1.合同对电池的描述：“电池规格×节数×电池组数／电池箱（电池架）数量／电池型号”(举例说明：6V200Ah×60×3／电池箱6个／UH6V740/A);2.后备时间≤1h，电池优先考虑采用UH高功率电池，目前包括UH12V310/A(12V80Ah)、UH12V370/A(12V100Ah)、UH6V740Ah(6V200Ah);3.蓄电池容量为500Ah及650Ah以上采用Telion 2V系列电池；用户要求电池寿命10年以上，可选用Telion 12V系列电池;4.对原配置表的修订部分以红色字体作了标注。
附录一、艾默生UPS电池配置（1）P L为负载功率，单位为瓦（watts）；T为备用时间，单位为小时（h）；W为所需配置的电池每单格功率，单位为瓦（watts），其中1h以下备电，W为放电至终止电压1.67V/cell的恒功率数据，1h以上备电，W为放电至终止电压1.75V/cell的恒功率数据。
（2）一般实际配置的单组电池容量取标准电池容量，电池并联组数一般不大于3组，我司UPS应用的专用配套电池UPStar系列容量包括UH12V310/A(高功率12V80Ah)、UH12V370/A（高功率12V100Ah）、UH6V740/A（高功率6V200Ah）、U12V24Ah/A（12V24Ah）、U12V38Ah（12V38Ah）、U12V65/A （12V65Ah）、U12V100/A（12V100Ah）6种。
当电池组容量超过650Ah时，建议使用公司2V通信专用电池系列650Ah～1000Ah。
（2）电池架有多种规格（2层、3层、4层或其它非标），需要根据机房空间选取，若机房空间足够，则按我司默认电池架配置。
艾默生 UPS Nxa-80KVA电池组容量计算(国标法)
国标YD/T5040-2005 UPS蓄电池计算方法招标文件要求，按照80KV A UPS满负载工作状态计算，每台UPS配置1套2小时后备蓄电池组。
招标文件要求，采用国标YD/T5040-2005标准对电池进行计算：YD/T5040-2005标准中给出的UPS电池容量计算方法如下：具体计算参数的确定：蓄电池采用海志牌（HAZE）HZY系列12V胶体蓄电池Q ≥KITη[1+α(t-25)]Q：电池容量(Ah)K：安全系数,按规定取1.25 I：负荷电流(A)T：放电小时数(h)，T=2hη：放电容量系数（以10小时率放电容量为基准）,按规定取η=0.61t：实际电池所在地最低环境温度系数，所在地苏州处于南方地区，无需采暖设备，取15℃。
α：电池温度系数(1/℃)，延时时间T为2小时，1≤T≤10，因此α取0.008；UPS电池的总容量：I=(S*0.8/(μ*U)S：UPS额定容量(V A)，80KV A，即80000V AI：蓄电池的计算放电电流(A)μ：UPS主机逆变器的效率。
本项目选用艾默生Nxa-80KV A型UPS，效率为0.94U：蓄电池放电时逆变器的输入电压(V)(单体电池电压1.85V) ` 本项目选用艾默生Nxa-80KV A型UPS，电池组额定电压480V（每组40只电池），相当于240只蓄电池单体进行串联，因此U=1.85×240=444V蓄电池的实际计算过程如下：I =(S×0.8)/(μ×U)=(80000×0.8)/(0.94×444)= 153.34AKIT/η[1 +α (t − 25)]=1.25×153.34×2/0.61[1+0.008 (15−25)]=683.09Ah因此电池容量Q≥683.09Ah由于海志HZY系列12V胶体蓄电池放电容量最大只有230Ah(型号HZY12-230)，因此需要采用多个电池组进行并联。
UPS容量的计算公式.
UPS 蓄电池计算公式公式说明：PF ：功率因数，高频机为0.7，工频机为0.8，或以UPS 制造商提供的PF 为依据。
U ：放电后电池组直流端电压=电池组节数( N ) × 单节电池放电后的终止电压( V )。
η：逆变器效率，一般取0.92，或以UPS 制造商提供的逆变器效率为依据。
举例说明：某380V 100KV A UPS ，备用时间为10分钟N = 380 / 12 ≈ 32(12V 电池)；PF 取0.8；η取0.92， 终止电压取6×1.67 = 10V 计算C 10 = 271.7A ×( 15 / 60 )h / 43.1% ( 15分钟放电为10hr 额定容量的43.1% ) = 157.6AH结果UPS 可选择12V160AH 电池，32只串联使用。
An example ：380V 100KV A for UPS ；Discharge time=10min ；N = 380 / 12 ≈ 32 ( 12V VRLA Battery )；pf.. = 0.8；η ( eff )= 0.92；Temp. = 25℃；C 10 = 271.7A ×( 15/ 60 )h / 43.1%= 157.6AHUPS choose 12V160AH Battery ，32Pcs in seriesDJM(12V)系列DJ(2V)系列放电电流( I ) =放电后电池组的直流端电压( U )×逆变器效率( η )UPS 的功率( P )×功率因素( PF ) U · ηP · PF I =U · η P · PF =32×10×0.92100×1000×0.8 = 271.7 ( A ) I =U · η P · PF =32×10×0.92100×1000×0.8 = 271.7 ( A ) 英文公式 I =。
UPS蓄电池配置计算方法
UPS蓄电池配置计算方法UPS—Uninterruptible Power System 是不间断电源系统的简称。
作用是提供不间断的稳定可靠的交流电源，在市电中断(停电)时UPS 之所以能不间断的供电原因是有蓄电池储能。
所能供电时间的长短由蓄电池的容量大小决定。
现将UPS蓄电池配置的计算方法介绍如下:一、下列因素影响备用时间1、负载总功率P总(W)，考虑到UPS的功率因数，在计算时可直接以P总的伏安(VA)为单位计算。
2、V低是蓄电池放电后的终止电压(V)，2V电池V低=1.7V; 12V 电池V低=10.2V3、V浮是蓄电池的浮充电压(V)，2V电池V浮=2.3V;12V电池V 浮=13.8V4、Kh为电池容量换算系数(Ct/C10)，10Hr放电率为1，5Hr放电率0.9，3Hr放电率为0.75，1Hr放电率为0.625、I为电池工作电流(A)，T为连续放电时间(H)，V为UPS外接电池的直流供电电压(V)二、计算方法1、12V单体电池的数量N：N=V÷12 12V单体电池的数量为6N2、电池工作电流I：I=P总÷V3、实际电池容量C：C=I×T÷Kh例如：功率为1KVA的电源备用时间4小时，选择科士达UPS的型号为HP9101H，V=36V，则:N=36V÷12V=3节I=1000VA÷36V=28AC=28A×4H÷0.9=124AH电池的配量可选用100AH一组3节，或65AH二组6节，选用的结果有偏离，这要看用户的需求和成本的考虑.注：12V蓄电池常用容量规格为7Ah、17Ah、24Ah、38Ah、65Ah、100Ah、200Ah等。
说明：1. 放电率以电池在常温下计算，不同品牌的电池其放电率也不同，其值也应改变。
2. 请在蓝色区域内填写对应的参数，将光标移至对应的红色单元格按下即可。
3. 理论电池容量=总功率*时间数/(11*电池数量*放电系数)。
UPS电池容量的计算方法
UPS电池容量的计算方法一般UPS配置以一下公式计算:UPS电源视在功率(VA)×功率因素×延时时长(小时数)÷UPS电源启动直流电压÷逆变器效率=所需电池安时数(AH)功率因数一般取，逆变器效率一般取，UPS电源启动直流电压根据不同型号而不同。
计算出了所需的安时数后，再根据UPS启动直流电压和实际使用的电池的安时数决定电池进行串联和并联。
例如：电池安时数=60000××÷192÷=UPS/EPS电池时间计算方法一、UPS电池时间计算方法计算蓄电池的最大放电电流值：I最大=Pcosф/（η*E临界*N）注：P → UPS电源的标称输出功率cosф → UPS电源的输出功率因数（UPS一般为）η → UPS逆变器的效率，一般为~（实际计算中可以取）E临界→蓄电池组的临界放电电压（12V电池约为，2V电池约为）N →每组电池的数量根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：电池组的标称容量= I最大/C时间与放电速率C30分钟60分钟90分钟120分钟180分钟例如P=300KVA延时30分钟逆变器启动电压：U=360电池额定电压： U1=12V每组电池数量：N=U÷U1=360÷12=30节电池的最大放电电流：Imax=P×cosф÷（η×N×E）=300000VA×÷（×30×）=846A电池组的标称容量= 846÷=919AH电池组的总容量=919AH×30节×12V=330840AH需要用电池150AH 30节6组，电池柜6个，尺寸800*900*2000300KVA UPS尺寸为1800*1250*1800电池放出容量=负载的有功功率×支持时间/(电池电压×UPS逆变效率)=300000×*(360*=370二、 EPS电池时间计算方法计算蓄电池的最大放电电流值：I最大=Pcosф/（η*E临界*N）注：P → EPS电源的标称输出功率cosф → EPS电源的输出功率因数（EPS一般为1`）η → UPS逆变器的效率，一般为~（实际计算中可以取）E临界→蓄电池组的临界放电电压（12V电池约为，2V电池约为）N →每组电池的数量根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：电池组的标称容量= I最大/C时间与放电速率C30分钟60分钟90分钟120分钟180分钟例如EPS YSJ-300KW延时30分钟电池的最大放电电流1058A=标称功率300000W×1÷（效率*30节*每节电池放电电压）电池组的标称容量= 1058÷=1150AH因此需要用电池150AH30节7组电池柜7个尺寸800*900*2000UPS电源计算公式及电池配置方法1、技术性能；2、质量保证；3、服务保证；4、产品价格。
艾默生电池(电池架)配置计算
12V电池配置计算：艾默生Hipulse U 400KVA UPS单机电池配置：每台单机额定满载容量400KVA，有功功率为 400 ×0.8 ＝320 KW(0.8 为计算电池功率因数)，则要求每节12V电池中2V单体恒功率放电功率为：320×1000/（31×6×0.94）＝1830.2 W，其中 31 为UPS配置12V电池节数，6为每节12V电池中2V单体数量，0.94为电池(DC-AC)逆变效率。
查 C&D 品牌 12-242 LBT电池 30 min@ 1.7V放电功率，相应功率为 458.5 W；每台UPS选 4 组 12-242 LBT，每组 31 节, 能提供放电功率为 4×458.5=1834 W> 1830.2 W，满足要求的放电时间。
艾默生Hipulse U 300KVA UPS单机电池配置：每台单机额定满载容量300KVA，有功功率为 300 ×0.8 ＝240 KW(0.8 为计算电池功率因数)，则要求每节12V电池中2V单体恒功率放电功率为：240×1000/（31×6×0.94）＝1372.7 W，其中 31 为UPS配置12V电池节数，6为每节12V电池中2V单体数量，0.94为电池(DC-AC)逆变效率。
查 C&D 品牌 12-242 LBT电池 30 min@ 1.7V放电功率，相应功率为 458.5 W；每台UPS选 3 组12-242 LBT，每组31 节, 能提供放电功率为3×458.5=1375.5 W> 1372.7 W，满足要求的放电时间。
艾默生Hipulse U 200KVA UPS单机电池配置：每台单机额定满载容量200KVA，有功功率为 200 ×0.8 ＝160 KW(0.8 为计算电池功率因数)，则要求每节12V电池中2V单体恒功率放电功率为：160×1000/（31×6×0.94）＝915.1 W，其中 31 为UPS配置12V电池节数，6为每节12V电池中2V单体数量，0.94为电池(DC-AC)逆变效率。
UPS不间断电源电池容量计算公式
电池容量计算一、 计算方法根据UPS 所带负载功率，计算出电池单格放电功率，再对应查电池恒功率放电特性表，找出符合放电要求的电池型号及数量，如以下计算公式：UPS 电池单格放电功率（Watts/Cells ）= 负载功率÷逆变效率÷电池格数说明：山特UPS 逆变效率为0.95； 山特3C15KS 单组电池格数为120； 山特3C3 40KS 单组电池格数为192. 二、车站通信设备UPS （3C15KS ）电池配置因部分设备因部分设备（（3.5KW ）要求电池供电4小时，小时，其余设备（其余设备（6.5KW ）只要求供电1小时，故可按10KW 供电1小时所需电池数加3.5KW 继续供电3小时所需电池数。
即小时所需电池数。
即UPS 电池单格放电功率（Watts/Cells ）= 负载功率÷逆变效率÷电池格数10000÷10000÷0.95÷0.95÷0.95÷120=87.72Watts/Cells 120=87.72Watts/Cells 3500÷3500÷0.95÷0.95÷0.95÷120=30.7Watts/Cells 120=30.7Watts/Cells 查电池恒功率放电特性表， 12V100AH 型号电池单格 60分钟放电瓦特数为112Watts/Cells ，满足放电要求。
选取，满足放电要求。
选取 12V 100AH 电池电池 20 只。
12V100AH 型号电池单格180分钟放电瓦特数为48.9Watts/Cells ，满足放电要求。
选取选取 12V 100AH 电池电池 20 只。
故共需12V100AH 电池2组共40只。
只。
三、汉溪控制中心通信设备UPS （3C15KS ）电池配置UPS 电池单格放电功率（Watts/Cells ）= 负载功率÷逆变效率÷电池格数9000÷9000÷0.95÷0.95÷0.95÷120=78.95Watts/Cells 120=78.95Watts/Cells 查电池恒功率放电特性表， 12V100AH 型号电池单格240分钟放电瓦特数为40.4Watts/Cells ，2组为80.8 80.8 Watts/Cells Watts/Cells ，满足放电要求。
多负载UPS电池容量的计算(电池选型)
多负载UPS电池容量的计算一、UPS主机以及蓄电池的确定UPS电源主机全部选用艾默生Nxa系列产品，蓄电池采用海志电池公司的HZY12系列胶体蓄电池。
Nxa系列UPS电源配套电池组的额定输入电压为480V，单个电池组由40只12V海志胶体蓄电池串联组成，逆变状态下UPS效率为92%。
为便于蓄电池检修，每套UPS电源至少采用两个蓄电池组并联。
二、蓄电池配置的计算原理由于UPS电源工作的负载特性属于固定功率负荷，故应参照蓄电池的恒功率-放电时间参数表（或曲线图）来选择合适的电池型号。
对于多负荷供电情况，可以按照能量守恒（总KWH数不变）的原理，按照负荷总KWH 数折算成最大输出功率下的对应放电时间，然后再根据电池生产厂家提供的恒功率-放电时间参数表（或曲线图）来选择合适的电池型号。
以海志电池有限公司提供的蓄电池电池恒功率-放电时间参数表作为电池计算依据。
第一步：计算UPS电源最大负荷KW数；不同站点的负载设备种类和具体符荷大小不同，首先应按照各个站点延时时间将各种负载分类。
第二步：计算各类负载的总KWH数；第三步：按最大满载负荷状况折算的放电时间=总KWH数/最大负荷；考虑到电池老化系数，增加10%放电时间作为补偿：放电时间=总KWH数/最大负荷×110%第四步：计算电池组输出功率:电池组输出功率=最大负荷/UPS效率海志蓄电池的技术说明书中，恒功率放电参数表为每个单体电池的数据，需要将电池组的输出功率换算成每一个电池单体的平均功率。
第五步：计算蓄电池组串连的单体数量：单个电池组全部为40只12V串联组成，按照N（N≥2）个电池组并联计算串连的单体数=40×6×N第六步：计算电池单体的平均放电功率平均放电功率=电池组输出功率/串联单体数如果按照两组电池并联（N=2）计算出的放电功率大于所选蓄电池系列最大容量型号的能力，则按照三组电池并联（N=3）计算电池组串连的单体数量；为提高电池组均衡性最多不超过四组电池并联。
