图解电脑主机安装过程

合集下载

电脑机箱内部连线安装-有图

电脑机箱内部连线安装-有图

第一步:连接cpu的供电连线▼为了给cpu提供更强更稳定的电压。

目前主板上均提供一个给cpu单独供电的接口▼三种:4针,6针,8针▼四针供电接口第二步:连接主板电源▼长方形▼两种:20针(一般在中高端主板上)24针(一般在低端主板上)▼插槽接口第三步连接SATA接口硬盘▼SATA硬盘▼数据线(红色)▼电源线(黑黄红交叉)●SATA接口:第四步连接光驱▼电源接口▼数据线第五步连接主板上机箱电源按钮和重启按钮▼机箱电源、重启键的插槽▼接口(机箱前置报警喇叭接口)(一般红为正)▼安装图解:(其中,power sw为电源接口,对应主板上的power sw 接口;Reset sw为重启键的借口,对应主板上的Reset 插孔;speaker为四针结构;power LED电源工作指示灯)第一步:连接cpu的供电连线▼为了给cpu提供更强更稳定的电压。

目前主板上均提供一个给cpu单独供电的接口▼三种:4针,6针,8针▼四针供电接口第二步:连接主板电源▼长方形▼两种:20针(一般在中高端主板上)24针(一般在低端主板上)▼插槽接口第三步连接SATA接口硬盘▼SATA硬盘▼数据线(红色)▼电源线(黑黄红交叉)●SATA接口:第四步连接光驱▼电源接口▼数据线第五步连接主板上机箱电源按钮和重启按钮▼机箱电源、重启键的插槽▼接口(机箱前置报警喇叭接口)(一般红为正)▼安装图解:(其中,power sw为电源接口,对应主板上的power sw 接口;Reset sw为重启键的借口,对应主板上的Reset 插孔;speaker为四针结构;power LED电源工作指示灯)在前几期当中,大家了解到机箱当中主要部件的安装,不过装机过程还没有结束。

因为机箱面板上还有许多插线空着,它们是干什么的呢?它们是一些开关和指示灯,还有PC喇叭的连线,它们要接在主板上。

这可不是非常简单的事,因为这些连线较多,而且容易混乱,安装起来却是让人十分头痛的。

电脑机箱内部连线安装-有图

电脑机箱内部连线安装-有图

第一步:连接cpu的供电连线▼为了给cpu提供更强更稳定的电压。

目前主板上均提供一个给cpu单独供电的接口▼三种:4针,6针,8针▼四针供电接口第二步:连接主板电源▼长方形▼两种:20针(一般在中高端主板上)24针(一般在低端主板上)▼插槽接口第三步连接SATA接口硬盘▼SATA硬盘▼数据线(红色)▼电源线(黑黄红交叉)SATA接口:第四步连接光驱▼电源接口▼数据线第五步连接主板上机箱电源按钮和重启按钮▼机箱电源、重启键的插槽▼接口(机箱前置报警喇叭接口)(一般红为正)▼安装图解:(其中,power sw为电源接口,对应主板上的power sw 接口;Reset sw为重启键的借口,对应主板上的Reset插孔;speaker为四针结构;power LED电源工作指示灯)第一步:连接cpu的供电连线▼为了给cpu提供更强更稳定的电压。

目前主板上均提供一个给cpu单独供电的接口▼三种:4针,6针,8针▼四针供电接口第二步:连接主板电源▼长方形▼两种:20针(一般在中高端主板上)24针(一般在低端主板上)▼插槽接口第三步连接SATA接口硬盘▼SATA硬盘▼数据线(红色)▼电源线(黑黄红交叉)SATA接口:第四步连接光驱▼电源接口▼数据线第五步连接主板上机箱电源按钮和重启按钮▼机箱电源、重启键的插槽▼接口(机箱前置报警喇叭接口)(一般红为正)▼安装图解:(其中,power sw为电源接口,对应主板上的power sw 接口;Reset sw为重启键的借口,对应主板上的Reset插孔;speaker为四针结构;power LED电源工作指示灯)在前几期当中,大家了解到机箱当中主要部件的安装,不过装机过程还没有结束。

因为机箱面板上还有许多插线空着,它们是干什么的呢?它们是一些开关和指示灯,还有PC喇叭的连线,它们要接在主板上。

这可不是非常简单的事,因为这些连线较多,而且容易混乱,安装起来却是让人十分头痛的。

图解电脑主板各个部位及安装

图解电脑主板各个部位及安装

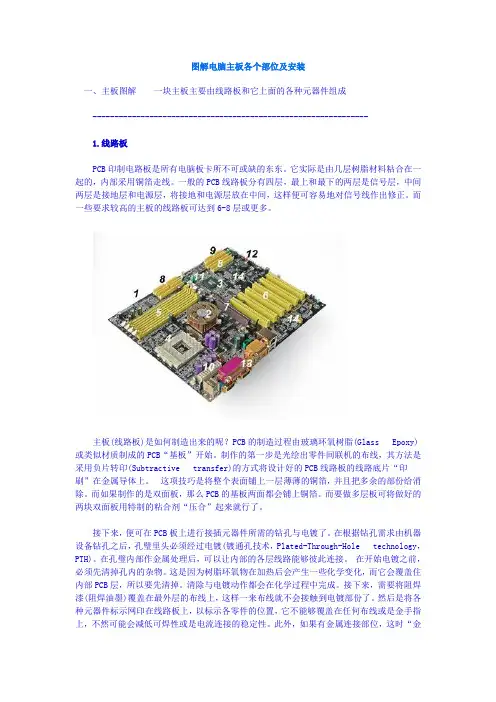

图解电脑主板各个部位及安装一、主板图解一块主板主要由线路板和它上面的各种元器件组成---------------------------------------------------------------1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的,内部采用铜箔走线。

一般的PCB线路板分有四层,最上和最下的两层是信号层,中间两层是接地层和电源层,将接地和电源层放在中间,这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

主板(线路板)是如何制造出来的呢?PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线,其方法是采用负片转印(Subtractive transfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔,并且把多余的部份给消除。

而如果制作的是双面板,那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来,便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后,孔璧里头必须经过电镀(镀通孔技术,Plated-Through-Hole technology,PTH)。

在孔璧内部作金属处理后,可以让内部的各层线路能够彼此连接。

在开始电镀之前,必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化,而它会覆盖住内部PCB层,所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来,需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上,这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上,以标示各零件的位置,它不能够覆盖在任何布线或是金手指上,不然可能会减低可焊性或是电流连接的稳定性。

电脑组装与维护培训教程(P4版)_第十二课__电脑组装流程

电脑组装与维护培训教程(P4版)_第十二课__电脑组装流程
首页 末页 向上 向下 返回 结束 调音
零点 起飞电脑培训学校
《电脑组装与维护培训教程(P4版)》
拧紧螺栓的松紧度
在拧螺栓或螺帽时,要适度用力,并在开始遇 到阻力时便立即停止。过度拧紧螺栓或螺帽可能会 损坏主板或其他塑料组件。
首页 末页 向上 向下 返回 结束 调音
零点 起飞电脑培训学校
《电脑组装与维护培训教程(P4版)》
首页 末页 向上 向下 返回 结束 调音
零点 起飞电脑培训学校
《电脑组装与维护培训教程(P4版)》
图12-7
首页 末页 向上 向下 返回 结束 调音
零点 起飞电脑培训学校
《电脑组装与维护培训教程(P4版)》
组装电脑的具体操作如下。
(1)打开机箱盖。 首先,打开机箱的外包装,你会看见很多附件,
如螺丝、挡片等。然后取下机箱的外壳,如图12-8 所示。
还会再产生静电。
首页 末页 向上 向下 返回 结束 调音
零点 起飞电脑培训学校
《电脑组装与维护培训教程(P4版)》
不要连接电源线
在组装过程中不要连接电源线,也不要在通电 后触摸机箱内的任何组件。
首页 末页 向上 向下 返回 结束 调音
零点 起飞电脑培训学校
《电脑组装与维护培训教程(P4版)》
轻拿轻放物品
零点 起飞电脑培训学校
《电脑组装与维护培训教程(P4版)》
准备电脑配件
在准备组装电脑前,还需要准备好所需要的配 件,如主板、CPU、内存和硬盘等,最好将这些配 件依次放置在工作台上,以方便取用,也不会因为 随意放置而出现跌落损坏等情况。
首页 末页 向上 向下 返回 结束 调音
零点 起飞电脑培训学校
《电脑组装与维护培训

手把手教你组装电脑(清晰大图详解电脑组装时各接口线缆细节)

手把手教你组装电脑(清晰大图详解电脑组装时各接口线缆细节)

手把手教你组装电脑(清晰大图详解电脑组装时各接口线缆细节)Edited by 辉亮可能只是比较主观的看法,DIY市场似乎有越来越走弱的感觉,大者恒大一线大厂不断以价格战打压二、三线,集中商圈好象也没有十年前各大品牌林立的光景,价格竞争的关系也只是其一,至于如何就不深入探讨,似乎有点偏离了主题电脑主机最基本的配备有主板、CPU、内存、显卡、电源,有了这些东西,最基本你就可以开机看到BIOS,不过还需要储存设备(硬盘、光碟、…)才有办法执行作业系统或是应用软体,为了让电脑看起来像是电脑以及安全性考量,机箱是一般使用者必备的,不过此时应该有许多人纳闷,讨论区里面的玩家测试几乎都不用机箱的,嗯!那些叔叔是有练过的喔,通常是为了测试时的拆装简便,如果你的电脑是要跟一般正常人一样使用,那就别省这个钱吧。

除了上述这些东西,你还需要一把大小长短适中且好转的十字螺丝起子,还有平坦的桌面。

一开始可以先从CPU着手,把CPU先装到主板,因为机箱内的空间有限,如果先把主板装到机箱的再装CPU的话会比较不顺手,如图所示,CPU若装错脚位也是装不进去的,以AM2的CPU为例,CPU上面有个金色三角形图示,对准主板上的socket脚座的三角形图示轻轻温柔的放进去,如果放不进去,请检查一下脚位是否正确或是CPU上的脚有歪掉。

CPU上面有个金色三角形图示放进去之后,把那长长的东东往下压,固定好CPU。

固定好CPU接着就是安装CPU散热器,原厂的风扇都算是相当简单安装,在安装之前,CPU要涂上散热硅脂,其主要的目的是让CPU与散热器有比较紧密的接触,达到最佳的散热效果,如下图示,原厂风扇都会直接贴一层散热膏在底座,此时就不需要在CPU上涂抹散热膏,如果你有比较好的散热膏可以使用,可以用去渍油将底座的散热膏抹掉,注意涂抹散热膏时主要是让CPU可以完全接触到散热器底座即可,不是越多越好,薄薄一层即可,我有看过有人涂抹”整颗”CPU,包括连CPU的背部跟针脚…这么做并不会让CPU比较凉。

全程详细图解电脑主板各个部位及安装

全程详细图解电脑主板各个部位及安装

全程详细图解电脑主板各个部位及安装================================================================ 全面讲解电脑主板(图解)---------------------------------------------------------------一、主板图解一块主板主要由线路板和它上面的各种元器件组成---------------------------------------------------------------1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的,内部采用铜箔走线。

一般的PCB线路板分有四层,最上和最下的两层是信号层,中间两层是接地层和电源层,将接地和电源层放在中间,这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

主板(线路板)是如何制造出来的呢?PCB的制造过程由玻璃环氧树脂(Glass Epoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线,其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔,并且把多余的部份给消除。

而如果制作的是双面板,那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来,便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后,孔璧里头必须经过电镀(镀通孔技术,Plated-Through-Hole technology,PTH)。

在孔璧内部作金属处理后,可以让内部的各层线路能够彼此连接。

在开始电镀之前,必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化,而它会覆盖住内部PCB层,所以要先清掉。

手把手教你装机

手把手教你装机

小妹手把手教你装电脑的图文教程如今电脑已经成为家家户户都不可少的家用电器,而组装电脑是家庭最适合的,相比品牌电脑性价比要高。

可能一些用户自己还不会装电脑,那么你可是比较落后了,现在很多年轻人都会自己装电脑,如果你还不会请看以下90后小妹妹手把手教你装电脑的图文教程吧。

今天的主角:可爱的90后装机妹子一、CPU与内存安装篇装机的第一步,一般是安装CPU、CPU散热器与内存。

CPU之Intel篇:Intel平台很多:LGA775、LGA1155、LGA1156、LGA1366以及即将发布的LGA2011,虽然他们针角数不一样,但安装的过程是十分类似的。

打开底座、取出保护盖、对好CPU的凹位放下CPU(这时CPU是平稳放下的,确保没有突起部分就是对好位置了),然后盖上铁盖,用力压下铁杆到位,CPU就安装完成。

散热器之Intel篇:很多网友觉得Intel原装CPU散热器很难安装,其实只是没掌握窍门,掌握窍门后,Intel 原装散热是很容易安装与拆卸的。

首先,要把四个脚钉位置转动到上面箭头相反的方向,然后对准主板四个空位,用力下压,即可完成一个位置的安装,重复四次即可。

如果要拆卸散热器,把四个脚钉位置向上面箭头相的方向转动,然后用力拉,重复四次即可拆卸。

掌握好窍门后,你会发现原装散热器是最好安装的,呵呵。

当然,一些翻包、山寨的原装散热器质量比较差,可能会出现一些问题。

CPU之AMD篇:AMD的CPU安装,从以往AM2到现在的AM3+、FM1平台,安装方法也是如出一辙,关键在于找到CPU的金属小三角,与主板接口上的小三角对应,即可安装。

放好CPU后,用手压一压,把固定杆用力拉下即可固定。

散热器之AMD篇:AMD原装散热器的安装也是比较容易的,先扣好没有固定杆的那边,然后找准另一边的位置,待扣都扣在卡位上,按下固定杆,即可完成安装。

拆卸散热器时,只需要把散热器的固定杆拉起,把散热器的扣取下离开卡位,平衡用力即可取下散热器。

电脑装机全程图解

电脑装机全程图解

安装前的准备在动手组装电脑前,应先学习电脑的基本知识,包括硬件结构、日常使用的维护知识、常见故障处理、操作系统和常用软件安装等。

安装前配件的准备装机要有自己的打算,不要盲目攀比,按实际需要购买配件。

如选购机箱时,要注意内部结构合理化,便于安装,二要注意美观,颜色与其他配件相配。

一般应选择立式机箱,不要使用已淘汰的卧式机箱,特别是机箱内的电源,它关系到整个电脑的稳定运行,其输出功率不应小于250 W,有的处理器还要求使用300 W的电源,应根据需要选择。

除机箱电源外,另外需要的配件一般还有主板、CPU、内存、显卡、声卡(有的声卡主板中自带)、硬盘、光驱(有VCD光驱和DVD光驱)、软驱、数据线、信号线等。

装电脑的基本步骤组装电脑时,应按照下述的步骤有条不紊地进行:(1) 机箱的安装,主要是对机箱进行拆封,并且将电源安装在机箱里。

(2) 主板的安装,将主板安装在机箱主板上。

(3) CPU的安装,在主板处理器插座上插入安装所需的CPU,并且安装上散热风扇。

(4) 内存条的安装,将内存条插入主板内存插槽中。

(5) 显卡的安装,根据显卡总线选择合适的插槽。

(6) 声卡的安装,现在市场主流声卡多为PCI插槽的声卡。

(7) 驱动器的安装,主要针对硬盘、光驱和软驱进行安装。

(8) 机箱与主板间的连线,即各种指示灯、电源开关线。

PC喇叭的连接,以及硬盘、光驱和软驱电源线和数据线的连接。

(9) 盖上机箱盖(理论上在安装完主机后,是可以盖上机箱盖了,但为了此后出问题的检查,最好先不加盖,而等系统安装完毕后再盖)。

(10) 输入设备的安装,连接键盘鼠标与主机一体化。

(11) 输出设备的安装,即显示器的安装。

(12) 再重新检查各个接线,准备进行测试。

(13) 给机器加电,若显示器能够正常显示,表明初装已经正确,此时进入BIOS进行系统初始设置。

进行了上述的步骤,一般硬件的安装就已基本完成了,但要使电脑运行起来,还需要进行下面的安装步骤。

全程图解主机各种接口

全程图解主机各种接口

最详细的主板各种插针接口与机箱(电源)的接法组装电脑的过程并不复杂,我们只需要按照顺序将CPU、内存、主板、显卡以及硬盘等装入机箱中即可,详细的攒机方法请参见:《菜鸟入门必修!图解DIY高手组装电脑全过程》。

在组装电脑的过程中,最难的是机箱电源接线与跳线的设置方法,这也是很多入门级用户非常头疼的问题。

如果各种接线连接不正确,电脑则无法点亮;特别需要注意的是,一旦接错机箱前置的USB接口,事故是相当严重的,极有可能烧毁主板。

由于各种主板与机箱的接线方法大同小异,这里笔者借一块Intel平台的主板和普通的机箱,将机箱电源的连接方法通过图片形式进行详细的介绍,以供参考。

由于目前大部分主板都不需要进行跳线的设置,因此这部分不做介绍。

一、机箱上我们需要完成的控制按钮开关键、重启键是机箱前面板上不可缺少的按钮,电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。

另外,前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口,也需要我们按照正确的方法与主板进行连接。

机箱前面板上的开关与重启按钮和各种扩展接口首先,我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法,请看下图。

机箱前面板上的开关、重启按钮与指示灯的连线方法上图为主板说明书中自带的前置控制按钮的连接方法,图中我们可以非常清楚的看到不同插针的连接方法。

其中PLED即机箱前置电源工作指示灯插针,有“+”“-”两个针脚,对应机箱上的PLED接口;IDE_LED即硬盘工作指示灯,同样有“+”“-”两个针脚,对应机箱上的IDE_LED接口;PWRSW为机箱面板上的开关按钮,同样有两个针脚,由于开关键是通过两针短路实现的,因此没有“+”“-”之分,只要将机箱上对应的PWRSW接入正确的插针即可。

RESET是重启按钮,同样没有“+”“-”之分,以短路方式实现。

SPEAKER 是前置的蜂鸣器,分为“+”“-”相位;普通的扬声器无论如何接都是可以发生的,但这里比较特殊。

电脑主机的安装与组装详细图解说明教程

电脑主机的安装与组装详细图解说明教程

电脑主机的安装与组装详细图解说明教程电脑安装组装主机第一步:安装CPU处理器当前市场中,英特尔处理器主要有32位与64位的赛扬与奔腾两种(酷睿目前已经上市,酷睿处理器是英特尔采用制作工艺的全新处理器,采用了最新的架构,同样采用LGA 775接口,在今后一段时间内,英特尔将全面主推酷睿处理器。

由于同样采用LGA 775接口,因此安装方法与英特尔64位奔腾赛扬完全相同)。

32位的处理器采用了478针脚结构,而64位的则全部统一到LGA775平台。

由于两者价格差距已不再明显,因此小编推荐新装机用户选择64位的LGA775平台,32位的478针脚已不再是主流,不值得购买。

内容出自电脑硬件知识网上图中我们可以看到,LGA 775接口的英特尔处理器全部采用了触点式设计,与478针管式设计相比,最大的优势是不用再去担心针脚折断的问题,但对处理器的插座要求则更高。

这是主板上的LGA 775处理器的插座,大家可以看到,与针管设计的插座区别相当的大。

在安装CPU之前,我们要先打开插座,方法是:用适当的力向下微压固定CPU的压杆,同时用力往外推压杆,使其脱离固定卡扣。

内容出自电脑硬件知识网压杆脱离卡扣后,我们便可以顺利的将压杆拉起。

接下来,我们将固定处理器的盖子与压杆反方向提起。

内容出自电脑硬件知识网775插座展现在我们的眼前。

内容出自电脑硬件知识网内容出自电脑硬件知识网在安装处理器时,需要特别注意。

大家可以仔细观察,在CPU处理器的一角上有一个三角形的标识,另外仔细观察主板上的CPU插座,同样会发现一个三角形的标识。

在安装时,处理器上印有三角标识的那个角要与主板上印有三角标识的那个角对齐,然后慢慢的将处理器轻压到位。

这不仅适用于英特尔的处理器,而且适用于目前所有的处理器,特别是对于采用针脚设计的处理器而言,如果方向不对则无法将CPU安装到全部位,大家在安装时要特别的注意。

内容出自电脑硬件知识网内容出自电脑硬件知识网将CPU安放到位以后,盖好扣盖,并反方向微用力扣下处理器的压杆。

电脑主机组装教程

电脑主机组装教程

电脑主机组装教程Toolswork电脑组装详解左侧为intel G3220双核LGA1150平台,右侧为AMD FX6350六核AM3+ 平台Intel和AMD的CPU的表面上最明显的区别就在于背面,Intel的CPU是触点,AMD的CPU是针脚(在拿起CPU的时候尽量不要触碰背面的触点或针脚,以免造成硬件伤害)主板篇样板为华擎H81主板,LGA1150平台。

M-ATX小板。

不带CPU散热器支架,但预留了安装孔。

华硕970主板 AMD AM3+平台,标准ATX大板,自带CPU散热器支架。

两款不同平台的主板最主要的区别在于CPU插槽个散热器支架的部分。

Intel平台的主板CPU插槽是针脚。

AMD平台的主板CPU插槽是针孔。

首先是Intel平台。

打开CPU压片之后将CPU放入主板的CPU插槽,这里只要注意一点就是主板和CPU上都有相应的防呆缺口,缺口对齐之后把CPU放在插槽上就可以了。

动作千万要轻一点,避免不小心发主板上的CPU针脚弄歪了。

放好CPU之后将压片扣紧,注意压片是靠左边这个大帽螺丝卡住的,所以一定要先把压片的缺口插在螺丝帽下面之后再扣紧。

由于Intel平台的主板是没有自带CPU散热支架的,所以我们要自己安装支架。

购买散热器是支架与散热器是配套的。

我们这次使用的散热器是兼容LGA775平台和LGA1150平台的。

因为我们选用的G3220CPU是属于LGA1150平台的,所以把塑料钉调整到支架上标记着1150 的位置。

将散热器支架对准主板上预留的安装孔位把四颗塑料钉按紧。

散热器附带四颗塑料楔子,把这四颗楔子插入散热器的四颗塑料钉里。

按紧之后会听到“咔”的一声。

散热器支架就安装完成了~楔子将散热器支架的塑料钉撑开,这样就散热器支架就牢固的卡在主板上不会脱落下来CPU需要硅脂才能与散热器配合使用,有的散热器买回来就会在底座上自带散热硅脂。

如果散热器没有自带硅脂的话就需要我们自己涂抹一些。

需要注意的地方是散热硅脂绝不是越多越好,只要薄薄一层涂抹均匀就可以了。

电脑内、外所有连接线(图解)

电脑内、外所有连接线(图解)

电脑内、外所有连接线(图解)作为一个初级菜鸟,要组装一台可以使用的电脑,我们首先要解决的问题是如何将诸多电脑配件和连线顺利地连接起来?为了完成这个任务,就必须深入认识电脑内外各种连线。

笔者把这些连线分为主机外连线、主机内连线和主机内跳线三个部分来给大家讲解。

主机外连线主机外的连线虽然简单,但我们要一一弄清楚哪个接口插什么配件、作用是什么。

对于这些接口,最简单的连接方法就是对准针脚,向接口方向平直地插进去并固定好。

电源接口(黑色):负责给整个主机电源供电,有的电源提供了开关,笔者建议在不使用电脑的时候关闭这个电源开关(图1)。

ps/2接口(蓝绿色):PS/2接口有二组,分别为下方(靠主板PCB方向)紫色的键盘接口和上方绿色的鼠标接口(图2),两组接口不能插反,否则将找不到相应硬件;在使用中也不能进行热拔插,否则会损坏相关芯片或电路。

USB接口(黑色):接口外形呈扁平状,是家用电脑外部接口中唯一支持热拔插的接口,可连接所有采用USB接口的外设,具有防呆设计,反向将不能插入。

LPT接口(朱红色):该接口为针角最多的接口,共25针。

可用来连接打印机,在连接好后应扭紧接口两边的旋转螺丝(其他类似配件设备的固定方法相同)。

COM接口(深蓝色):平均分布于并行接口下方,该接口有9个针脚,也称之为串口1和串口2。

可连接游戏手柄或手写板等配件。

LineOut接口(淡绿色):靠近COM接口,通过音频线用来连接音箱的Line接口,输出经过电脑处理的各种音频信号(图3)。

Line in接口(淡蓝色):位于Line Out和Mic中间的那个接口,意为音频输入接口,需和其他音频专业设备相连,家庭用户一般闲置无用。

Mic接口(粉红色):粉红色是MM喜欢的颜色,而聊天也是MM喜欢的。

MIC接口可让二者兼得。

MIC接口与麦克风连接,用于聊天或者录音。

显卡接口(蓝色):蓝色的15针D-Sub接口是一种模拟信号输出接口(图4),用来双向传输视频信号到显示器。

Windows732位64位旗舰版安装、激活步骤(图文教程)

Windows732位64位旗舰版安装、激活步骤(图文教程)

Windows 7 32位&64位旗舰版安装、激活步骤(图文教程)北京时间10月23日,Windows 7即搬上货架公开发售。

届时的“零售版”或“OEM版”,系统代码与业已面世的“MSDN”Windows 7正式版是完全一致的;发售的诸版本中“旗舰版”功能是最全的(企业版面向“大客户”,与旗舰版功能一样,但是“激活”不如旗舰版彻底、完美)。

现综合Windows 7 32位(x86)/64位(x64)旗舰版面世以来网友的留言提问,提供安装、激活具体步骤(图文教程)如下——(一)Windows 7 旗舰版安装要求:1。

硬件配置:1GHz及其以上的32位/64位CPU;1GB或更大的物理内存(建议:安装64位Windows 7,内存不应低于2GB;安装32位Windows 7,内存不得高于4GB);具有128MB显存、支持DirectX 9的显卡(用于启用Aero)。

2。

安装预留空间:16-20GB的可用磁盘空间;文件系统格式:NTFS 。

3。

考虑到对于目前常用软件的兼容性,建议安装32位(x86)版本。

(二)Windows 7 旗舰版安装步骤:1。

下载Windows 7 32位(x86)或64位(x64)旗舰版光盘镜像(英文或中文)。

[下载地址见附件1]2。

可以采取光盘安装或者“类光盘”安装方式,安装到任何磁盘分区;也可以在目前操作系统基础上,用虚拟光驱加载Windows 7光盘镜像(友情提示:在32位操作系统上,不能用虚拟光驱安装64位操作系统),安装到C盘以外的任何磁盘分区,建立双系统。

3。

安装图解(以Windows 7中文版为例,以下为主要安装“图解”):——选择“自定义(高级)”;——用光盘安装,单击驱动器选项(高级):可出现格式化磁盘界面;——安装中不必输入密钥;——安装完毕进入系统后:对于近几年的主机硬件,会自行安装驱动程序到位。

对于比较“老”的主机硬件,须到“驱动之家”查找并下载、安装驱动程序。

手把手教你组装电脑清晰大图详解电脑组装时各接口线缆

手把手教你组装电脑清晰大图详解电脑组装时各接口线缆

手把手教你组装电脑(清晰大图详解电脑组装时各接口线缆细节)很多朋友对各种接口和线缆的连接方法还不是很清楚,那么这里同样以Intel平台为例,借助两块不同品牌的主板,对各种接口及其连接方法进行一下详细的介绍。

一、认识主板供电接口图解安装详细过程在主板上,我们可以看到一个长方形的插槽,这个插槽就是电源为主板提供供电的插槽(如下图)。

目前主板供电的接口主要有24针与 20针两种,在中高端的主板上,一般都采用24PIN的主板供电接口设计,低端的产品一般为20PIN。

不论采用24PIN和20PIN,其插法都是一样的。

主板上24PIN的供电接口主板上20PIN的供电接口电源上为主板供电的24PIN接口为主板供电的接口采用了防呆式的设计,只有按正确的方法才能够插入。

通过仔细观察也会发现在主板供电的接口上的一面有一个凸起的槽,而在电源的供电接口上的一面也采用了卡扣式的设计,这样设计的好处一是为防止用户反插,另一方面也可以使两个接口更加牢固的安装在一起。

二、认识CPU供电接口图解安装详细过程为了给CPU提供更强更稳定的电压,目前主板上均提供一个给CPU单独供电的接口(有4针、6针和8针三种),如下图:主板上提供给CPU单独供电的12V四针供电接口电源上提供给CPU供电的4针、6针与8针的接口安装的方法也相当的简单,接口与给主板供电的插槽相同,同样使用了防呆式的设计,让我们安装起来得心应手。

三、认识SATA串口图解SATA设备的安装SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流,目前大部分的硬盘都采用了串口设计,由于SATA的数据线设计更加合理,给我们的安装提供了更多的方便。

接下来认识一下主板上的SATA接口。

以上两幅图片便是主板上提供的SATA接口,也许有些朋友会问,两块主板上的SATA 口“模样”不太相同。

大家仔细观察会发现,在下面的那张图中,SATA接口的四周设计了一圈保护层,这样对接口起到了很好的保护作用,在一起大品牌的主板上一般会采用这样的设计。

电脑组装全程图解

电脑组装全程图解
用螺丝刀和钳子将机箱上I/O接口的挡片耗开。
STEP 3
将主板放入机箱,注意主板上的定位孔要和前面拧好的螺丝帽对应。另外主板侧面的接口也要和刚才撬开的I/O接口孔对应。
STEP 4
用螺丝钉和刚才固定好的螺丝帽将主板固定在机箱托板上,注意不要有任何细小物体残留在主板与机箱托板之间,以免损坏主板或者使机箱带电。
STEP 3
打开座盖就可以看到具有775根针脚的插槽,插槽仍然被一个用锁杆扣住的上盖保护着。
STEP 4
稍微同时向外向上用力就可以拉开锁杆。
STEP 5
然后打开上盖,Βιβλιοθήκη 使它与底座呈90角度。STEP 6
将CPU的两个缺口位置对准插槽中的相应位置,平稳地将CPU放入插座中。
STEP 7
然后盖上插座上盖,并用锁杆扣好。
STEP 10
将风扇轻轻放在CPU上面,放下的时候要注意对准位置以及风扇底部和CPU上的粘合度。四个固定脚要对准主板上的4个对应的孔
STEP 11
最后稍微用力按下固定脚,CPU风扇就完全固定了。按下固定脚时为了保证受力均匀,需要注意一个"对角线"原则,即第一个固定脚固定以后,第二个固定的应该是它对角线上的那个,而不是它旁边的那个。
STEP 6
接下来安装CPU散热风扇,也要先涂上硅脂,方法跟安装触点式CPU时一样。
STEP 7
这种风扇的固定方式也和前面介绍的有所不同。它的两边分别有三个卡扣,通过这些卡扣对应到CPU插座的卡子上来卡好风扇。
STEP 8
先固定好一边。
STEP 9
然后再卡住另一边,如果觉得不好操作可以借助平口螺丝刀。
STEP 8
接下来是安装CPU散热风扇,首先要在CPU表面涂上一层硅脂,硅脂的主要作用是填充缝隙帮助导热,而本身导热能力不强,所以涂抹均匀刚好盖住CPU表面即可,不用太多。

组装电脑超详细步骤(超多图+用了2个小时写的)

组装电脑超详细步骤(超多图+用了2个小时写的)

组装电脑超详细步骤(超多图+用了2个小时写的)准备工作(购买零件)主板机箱机箱布局机箱前置接口CPU有的cpu自带了cpu风扇内存固态硬盘机械硬盘电源显卡螺丝刀(可能需要自备)可以买一个硬盘螺丝套装螺丝买机箱一般会提供所有的螺丝。

开始组装装cpu和cpu风扇到主板上(2min)装内存到主板上(3min)装固态到主板上(3min)根据主板介绍,找到插槽位置,插入主板的M.2插槽,然后螺丝固定即可装IO版到机箱上(3min)主板固定到机箱上(3min)我是开始固定2,3颗螺丝,最后才固定所有螺丝。

装机械硬盘机箱上(5min)装电源到机箱上(5min)装显卡到主板显卡属于插在主板上的大件,选择最后插上去,直接插上去就好了(1min)供电接线先认识电源的外路线接口接口包含如下类型给2.5寸、3.5寸硬盘,光驱供电的接口给cpu供电的接口给显卡供电(普通点的显卡,也不用额外供电)给主板供电的接口给机箱风扇供电的接口动手开始供电接线(10min)ATX 24/20+4接口连接主板,完成给主板供电。

STAT接口连接机械硬盘,完成给机械硬盘供电。

ATX-12V/EPS-12V接口连接主板,完成给cpu供电。

大D接口连接风扇线,完成给风扇供电。

PCle接口连接显卡,完成给显卡供电。

(普通显卡额外供电)。

cpu风扇连接主板,完成从主板取电。

数据传输接线(2min)机械硬盘与主板连接,完成机械硬盘与主板之间的数据传输。

使用sata3.0线连接机械硬盘和主板的sata3.0接口即可。

前置接口接线先认识前置接口前置接口所有的线,需要连接主板前置面板包含哪些接口呢?这些接口对应的线缆是怎样的呢?usb3.0Power SW及RESET SW线缆H.D.D LED及Power LED线缆USB 2.0线缆音频连接线缆主板或者线缆上缩写什么意思?H.D.D.LED-------Hd led(硬盘指示灯)power led-, power led+, ------msg led(电源指示灯)这两个有正反之分,如果接反了,灯就不亮,你给反过来接就可以了。

电脑计算机组装安装拆卸全DIYPPT课件

电脑计算机组装安装拆卸全DIYPPT课件
Back
2、输出设备的安装(显示器、音箱) •
好福 770DF
尺寸:17寸 显示屏类型:纯平 显像管:三星丹娜Ⅱ代显像管 最高分辨率、刷新率:最高分 辨率1600*1200@60Hz 带宽:带宽165MHz
Back
轻骑兵 C2200
功率:2W*2 声道:2声道 箱体材料:木质 色彩:银,黑色 音箱样式:书架式
4 5 6 7 8 915
2
1
14 13 12 11 10
(2)昂达 P4GL-3功能简介
• 芯片组或北桥芯片:Intel 82845GL GMCH • 南桥芯片:Intel 82801DB ICH4 • CPU插槽类型:Socket 478 • 支持处理器:支持支持奔腾四、赛扬四系列处理器 • 前端总线频率:支持FSB 533MHz前端总线 • 主板结构:ATX • PCI槽数目:3 PCI • 内存槽类型及数目:2 DDR333 DIMM • AGP标准:支持AGP AGP 4X • 硬盘接口:ATA100 • 集成显卡:整合了2D/3D图形显示卡 • 内置声卡:ALC650
Intel P4 Celeron (赛扬) 2.2 GHz,P4 (奔4)2.2 GHz
(3)、CPU风扇的安装过程: ❖
支撑机构固定杆
支撑机构底座固定孔
风扇与支撑机构的安 装与锁定
处 理 器 风 扇 电 源 插 座
将支撑机构四个角落的挂钩扣 在底座上的四个固定孔
• 3、主板的跳线与电源线的连接
前端总线 400MHz
金三角标示符号(特征角):此角代表处理器的
第一脚位元,也是我们要安装处理器到主板的处理器插座 时的插入方向识别依据。
Back
(2)、CPU安装全过程:
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

图解电脑主机安装过程
注意:在双手接触到硬件之前,首先要去除自体所带的静电,方法是用手去触摸大块金属或用流水洗手。

或有条件的话穿戴静电服或手套。

第一步:安装CPU处理器
当前市场中,英特尔处理器主要有32位与64位的赛扬与奔腾两种(酷睿处理器是英特尔采用0.65制作工艺的全新处理器,采用了最新的架构,同样采用LGA 775接口,在今后一段时间内,英特尔将全面主推酷睿处理器。

由于同样采用LGA 775接口,因此安装方法与英特尔64位奔腾赛扬完全相同)。

32位的处理器采用了478针脚结构,而64位的则全部统一到LGA775平台。

由于两者价格差距已不再明显,因此小编推荐新装机用户选择64位的LGA775平台,32位的478针脚已不再是主流。

上图中我们可以看到,LGA 775接口的英特尔处理器全部采用了触点式设计,与478针管式设计相比,最大的优势是不用再去担心针脚折断的问题,但对处理器的插座要求则更高。

这是主板上的LGA 775处理器的插座,大家可以看到,与针管设计的插座区别相当的大。

在安装CPU之前,我们要先打开插座,方法是:用适当的力向下微压固定CPU的压杆,同时用力往外推压杆,使其脱离固定卡扣。

压杆脱离卡扣后,我们便可以顺利的将压杆拉起。

接下来,我们将固定处理器的盖子与压杆反方向提起。

LGA 775插座展现在我们的眼前。

在安装处理器时,需要特别注意。

大家可以仔细观察,在CPU处理器的一角上有一个三角形的标识,另外仔细观察主板上的CPU插座,同样会发现一个三角形的标识。

在安装时,处理器上印有三角标识的那个角要与主板上印有三角标识的那个角对齐,然后慢慢的将处理器轻压到位。

这不仅适用于英特尔的处理器,
而且适用于目前所有的处理器,特别是对于采用针脚设计的处理器而言,如果方向不对则无法将CPU安装到全部位,大家在安装时要特别的注意。

将CPU安放到位以后,盖好扣盖,并反方向微用力扣下处理器的压杆。

至此CPU便被稳稳的安装到主板上,安装过程结束。

第二步:安装散热器
由于CPU发热量较大,选择一款散热性能出色的散热器特别关键,但如果散热器安装不当,对散热的效果也会大打折扣。

上图是Intel LGA775针接口处理器的原装散热器,我们可以看到较之前的478针接口散热器相比,做了很大的改进:由以前的扣具设计改成了如今的四角固定设计,散热效果也得到了很大的提高。

安装散热前,我们先要在CPU表面均匀的涂上一层导热硅脂(很多散热器在购买时已经在底部与CPU接触的部分涂上了导致硅脂,这时就没有必要再在处理器上涂一层了。


安装时,将散热器的四角对准主板相应的位置,然后用力压下四角扣具即可。

有些散热器采用了螺丝设计,因此在安装时还要在主板背面相应的位置安放螺母,由于安装方法比较简单,这里不再过多介绍。

固定好散热器后,我们还要将散热风扇接到主板的供电接口上。

找到主板上安装风扇的接口(主板上的标识字符为CPU_FAN),将风扇插头插放即可(注意:目前有四针与三针等几种不同的风扇接口,大家在安装时注意一下即可)。

由于主板的风扇电源插头都采用了防呆式的设计,反方向无法插入,因此安装起来相当的方便。

第三步:安装内存条
在内存成为影响系统整体系统的最大瓶颈时,双通道的内存设计大大解决了这一问题。

提供英特尔64位处理器支持的主板目前均提供双通道功能,因此建议大家在选购内存时尽量选择两根同规格的内存来搭建双通道。

主板上的内存插槽一般都采用两种不同的颜色来区分双通道与单通道。

例如上图,将两条规格相同的内存条插入到相同颜色的插槽中,即打开了双通道功能。

安装内存时,先用手将内存插槽两端的扣具打开,然后将内存平行放入内存插槽中(内存插槽也使用了防呆式设计,反方向无法插入,大家在安装时可以对应一下内存与插槽上的缺口),用两拇指按住内存两端轻微向下压,听到“啪”的一声响后,即说明内存安装到位。

在相同颜色的内存插槽中插入两条规格相同的内存,打开双通道功能,提高系统性能。

到此为止,CPU、内存的安装过程就完成了,接下来,我们再进一步讲解硬盘、电源、刻录机的安装过程。

第四步:将主板安装固定到机箱中
目前,大部分主板板型为ATX或MATX结构,因此机箱的设计一般都符合这种标准。

在安装主板之前,先装机箱提供的主板垫脚螺母安放到机箱主板托架的对应位置(有些机箱购买时就已经安装)。

双手平行托住主板,将主板放入机箱中
确定机箱安放到位,可以通过机箱背部的主板挡板来确定。

拧紧螺丝,固定好主板。

(在装螺丝时,注意每颗螺丝不要一定性的就拧紧,等全部螺丝安装到位后,再将每粒螺丝拧紧,这样做的好处是随时可以对主板的位置进行调整。


主板安静的躺入到机箱中,安装过程结束。

第五步:安装硬盘
在安装好CPU、内存之后,我们需要将硬盘固定在机箱的3.5寸硬盘托架上。

对于普通的机箱,我们只需要将硬盘放入机箱的硬盘托架上,拧紧螺丝使其固定即可。

很多用户使用了可折卸的3.5寸机箱托架,这样安装起硬盘来就更加简单。

机箱中固定3.5寸托架的扳手,拉动此扳手即可固定或取下3.5寸硬盘托架。

取出后的3.5寸硬盘托架
将硬盘装入托架中,并拧紧螺丝。

将托架重新装入机箱,并将固定扳手拉回原位固定好硬盘托架。

简单的几步便将硬盘稳稳的装入机箱中,还有几种固定硬盘的方式,视机箱的不同大家可以参考一下说明,方法也比较简单,在此不一一介绍。

第六步:安装光驱、电源
安装光驱的方法与安装硬盘的方法大致相同,对于普通的机箱,我们只需要将机箱4.25寸的托架前的面板拆除,并将光驱将入对应的位置,拧紧螺丝即可。

但还有一种抽拉式设计的光驱托架,简单介绍安装方法。

这种光驱设计比较方便,在安装前,我们先要将类似于抽屉设计的托架安装到光驱上。

像推拉抽屉一样,将光驱推入机箱托架中
机箱安装到位,需要取下时,用两手按们将两边的簧片,即可以拉出,简单方便。

第七步:安装显卡,并接好各种线缆
目前,PCI-E显卡已经市场主力军,AGP基本上见不到了,因此在选择显卡时PCI-E绝对是必选产品。

主板上的PCI-E显卡插槽
用手轻握显卡两端,垂直对准主板上的显卡插槽,向下轻压到位后,再用螺丝固定即完成了显卡的安装过程,是不是很简单呀!
安装完显卡之后,剩下的工作就是安装所有的线缆接口了,下面进行简单介绍。

安装硬盘电源与数据线接口,这是一块SATA硬盘,右边红色的为数据线,黑黄红交叉的是电源线,安装时将其按入即可。

接口全部彩防呆式设计,反方向无法插入。

光驱数据线安装,均采用防呆式设计,安装数据线时可以看到IDE数据线的一侧有一条蓝或红色的线,这条线位于电源接口一侧。

安装主板上的IDE数据线
主板供电电源接口,这里需要说明一下,目前大部分主板采用了24PIN的供电电源设计,但仍有些主板为20PIN,大家在购买主板时要重点看一下,以便购买适合的电源。

CPU供电接口,在部分采用四针的加强供电接口设计,这里高端的使用了8PIN设计,以提供CPU稳定的电压供应。

主板上SATA硬盘、USB及机箱开关、重启、硬盘工作指示灯接口,安装方法可以参见主板说明书。

特别说明的是,在SLI或交火的主板上,也就是支持双卡互联技术的主板上,一般提供额外的显卡供电接口,在使用双显卡,注意要插好此接口,以提供显卡充足的供电。

对机箱内的各种线缆进行简单的整理,以提供良好的散热空间,这一点大家一定要注意。
