建筑结构抗浮锚杆 22g815建筑结构抗浮锚杆是建筑物中常用的一种锚固方式，主要应用于地下室、桥梁、大型建筑等需要进行抗浮设计的结构中。
抗浮锚杆具有构造简单、承载力高、可靠性好、耐久性强等优点，因此在工程实践中得到了广泛应用。
下面从抗浮锚杆的原理、设计、施工、应用等方面进行详细介绍。
一、抗浮锚杆的原理抗浮锚杆是一种利用锚固剂将钢筋或钢丝绳固定在岩土中，通过钢筋或钢丝绳的受拉力来传递荷载的锚固方式。
其工作原理是通过锚固剂将钢筋或钢丝绳固定在岩土中，当建筑物因自重或外部荷载产生向下沉降时，抗浮锚杆会将荷载传递到岩土中，从而减少建筑物的沉降量，提高建筑物的稳定性。
二、抗浮锚杆的设计抗浮锚杆的设计主要包括以下几个方面：确定锚杆的直径和长度：根据岩土工程勘察报告，确定锚杆的直径和长度。
一般情况下，锚杆的直径和长度越大，其承载力也就越大。
但同时，锚杆的直径和长度也会增加施工难度和成本，因此需要在设计中进行综合考虑。
选择锚杆的锚固剂：锚固剂是抗浮锚杆的关键材料之一，其质量直接关系到锚杆的承载力和耐久性。
在选择锚固剂时，需要考虑其强度、韧性、耐腐蚀性、防水性等因素。
目前常用的锚固剂有水泥砂浆、树脂砂浆、高强度水泥卷等。
设计锚杆的钢筋或钢丝绳：钢筋或钢丝绳是抗浮锚杆的主要受力构件，其直径、数量和布置方式对锚杆的承载力和可靠性有着重要影响。
在设计时，需要根据抗浮要求和建筑物特点进行选择和布置。
确定锚杆的数量和布置方式：在布置抗浮锚杆时，需要根据建筑物的特点、地质条件和荷载情况确定锚杆的数量和布置方式。
一般情况下，锚杆应尽量布置在建筑物的边缘和角部，以提高其抗浮效果。
三、抗浮锚杆的施工抗浮锚杆的施工主要包括以下几个方面：施工前的准备工作：在施工前需要对场地进行清理和平整，并进行测量放线。
同时，需要根据设计要求进行材料进场和加工。
钻孔施工：钻孔是抗浮锚杆施工的关键环节之一，需要根据设计要求选择合适的钻孔直径和深度。
在钻孔过程中，需要注意控制钻孔的垂直度和深度，并做好钻孔的清理工作。
抗浮锚杆施工方案
抗浮锚杆施工方案
一、工程概况
1 根据设计，本工程地下室塔楼以外地下室底板下设置了抗浮锚杆，共约1962根，间距1500mm×1500mm，锚孔直径150 mm，锚杆采用4根Φ28钢筋，M30水泥砂浆灌孔，抗浮锚杆分布示意图如下图1所示，抗浮锚杆大样如下图2所示。
2 设计要求
1)锚杆间距为1500×1500，锚杆入中风化或微风化不小于6m。
2)采用静载试验的方法检查锚杆的抗拔力，单根锚杆的设计抗拔力特征值为450kN。
图1 抗浮锚杆分布示意图图2 抗浮锚杆大样图
二、施工流程
1 施工区域划分
根据设计图纸，锚杆共有1965根，将锚杆施工分为4个施工区域施工。
由于地下室结构施工阶段工期非常紧张，将加大资源投入、分区合理安排施工，确保施工进度。
具体分区见下图3。
2 施工流程
图3 施工区划分图 图4 抗浮锚杆施工流程
三、 施工方法。
经典全面 抗浮锚杆设计计算书
目录一．编制说明二．计算书三．结论与建议一、编制说明1、设计计算依据：《注浆技术规程》 (YSJ211-1992)《建筑地基处理技术规范》 (JGJ79-2002 J220-2002)《岩土锚杆（索）技术规程》（CECS 22:2005）《建筑结构荷载规范》（GB50009-2001）《四川油气田江油生活基地建设项目岩土工程勘察报告》（中国建筑西南勘察设计研究院有限公司2009.9）。
《基础说明及大样》（2#地块）（成都市建筑设计研究院）《基础平面布置图》（2#地块）（成都市建筑设计研究院）；《地下室基础说明及大样》（3#地块）（成都市建筑设计研究院）《基础平面布置图》（3#地块）（成都市建筑设计研究院）；《基础说明及大样》（4#地块）（成都市建筑设计研究院）《基础平面布置图》（4#地块）（成都市建筑设计研究院）；2、正常使用条件下，本抗浮锚杆工程设计使用年限为50年。
二、计算书1、设计要求根据设计单位提出的要求，本工程地下室分区抗浮力的要求为：各地块抗浮锚杆提供抗浮力标准值表12、抗浮锚杆抗拔力设计值根据地勘报告，本工程单根锚杆的抗拔力设计值为：2#地块为145kN；3#地块为270kN；4#地块为270kN。
3、杆体截面及锚固体截面积计算锚杆钢筋的截面面积按下式确定：yktts fNKA⨯=（7.4.1）上面式中：Kt—锚杆的杆体抗拉安全系数，取2；Nt——锚杆的轴向拉力设计值，2#地块为145kN；3#地块为270kN；4#地块为270kN；fyk——钢筋抗拉强度标准值，采用HRB400钢筋，抗拉强度标准值为0.4kN/mm2。
根据计算得：2#地块为As=725mm2；3#地块为As=1350mm2；4#地块为As=1350mm2所以2#地块孔内应设置二根Φ22的HRB400钢筋；3#地块孔内应设置三根Φ25的HRB400钢筋；4#地块孔内应设置三根Φ25的HRB400钢筋。
4、锚固段长度计算根据《岩土锚杆(索)技术规程》(CECS22-2005)，锚杆锚固段长度由下两式中较大值确定：ψπmgta DfNKL⨯> (7.5.1-1)ψξπmsta fdnNKL⨯> (7.5.1-2)上面式中：La——锚杆锚固段的长度（m）；K——锚杆锚固体的抗拔安全系数，取2.2；Nt——锚杆的轴向拉力设计值(kN)；D——锚固体的钻孔直径，按0.12md——钢筋的直径（m）；fmg——锚固体与地层间的粘结强度标准值，2#地块按勘察报告中第59号钻孔取锚杆周围地层加权平均值130kPa。
抗浮锚杆专项工程方案
抗浮锚杆专项工程方案
1. 方案目的
本方案旨在解决抗浮锚杆专项工程的相关问题，确保项目顺利
进行，减少工程风险。
2. 方案背景
在一些特定的工程场景中，土层的抗力不足可能导致锚杆浮起，影响工程的稳定性和安全性。
为了解决这个问题，我们制定了以下
的抗浮锚杆专项工程方案。
3. 方案内容
3.1 地质勘察
首先，进行详细的地质勘察，确保对工程区域的地质情况有全
面了解。
勘察过程中应注重测定地层的强度和稳定性等参数。
3.2 锚杆设计
根据地质勘察结果，我们将采取相应的措施设计抗浮锚杆。
锚
杆的设计要考虑土壤的粘聚力、内摩擦角以及锚杆的长度和直径等
参数，确保锚杆能够有效地抵抗浮动力。
3.3 施工措施
在施工过程中，需要严格按照设计要求进行锚杆的埋设。
锚杆要充分与地层接触，确保其能够发挥最大的抗浮效果。
同时，在施工过程中要注意防止锚杆受到外力破坏。
3.4 监测和维护
完成锚杆的施工后，需要进行定期的监测和维护工作，确保锚杆的稳定性。
监测工作可以通过传感器等技术手段来实现，及时发现问题并采取相应的措施。
4. 方案效果评估
对于抗浮锚杆专项工程方案的效果评估应包括锚杆的抗浮稳定性和工程的稳定性等方面。
通过监测数据的分析，评估方案的有效性，并及时调整和改进方案。
5. 总结
抗浮锚杆专项工程方案通过地质勘察、锚杆设计、施工措施和监测维护等方面的综合措施，可以有效解决锚杆浮动的问题，保证
工程的稳定性和安全性。
方案的实施需要严格按照设计要求进行，并进行定期的监测和维护工作，以确保方案的有效性。

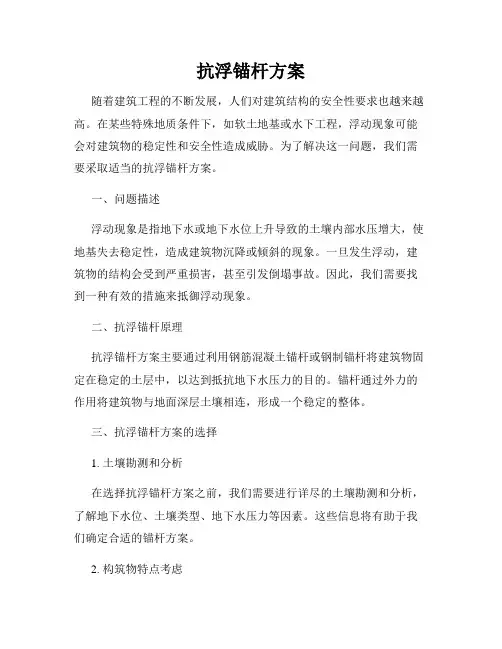

抗浮锚杆方案
