地源热泵工作原理及分类
地源热泵工作原理及分类

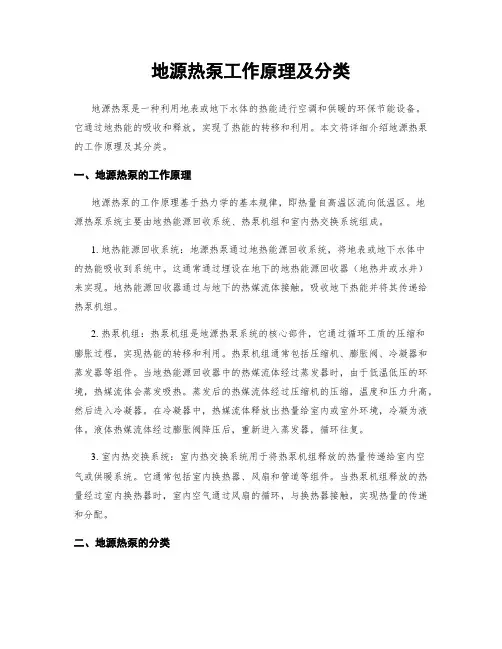

地源热泵工作原理及分类地源热泵是一种利用地表或地下水体的热能进行空调和供暖的环保节能设备。
它通过地热能的吸收和释放，实现了热能的转移和利用。
本文将详细介绍地源热泵的工作原理及其分类。
一、地源热泵的工作原理地源热泵的工作原理基于热力学的基本规律，即热量自高温区流向低温区。
地源热泵系统主要由地热能源回收系统、热泵机组和室内热交换系统组成。
1. 地热能源回收系统：地源热泵通过地热能源回收系统，将地表或地下水体中的热能吸收到系统中。
这通常通过埋设在地下的地热能源回收器（地热井或水井）来实现。
地热能源回收器通过与地下的热媒流体接触，吸收地下热能并将其传递给热泵机组。
2. 热泵机组：热泵机组是地源热泵系统的核心部件，它通过循环工质的压缩和膨胀过程，实现热能的转移和利用。
热泵机组通常包括压缩机、膨胀阀、冷凝器和蒸发器等组件。
当地热能源回收器中的热媒流体经过蒸发器时，由于低温低压的环境，热媒流体会蒸发吸热。
蒸发后的热媒流体经过压缩机的压缩，温度和压力升高，然后进入冷凝器。
在冷凝器中，热媒流体释放出热量给室内或室外环境，冷凝为液体。
液体热媒流体经过膨胀阀降压后，重新进入蒸发器，循环往复。
3. 室内热交换系统：室内热交换系统用于将热泵机组释放的热量传递给室内空气或供暖系统。
它通常包括室内换热器、风扇和管道等组件。
当热泵机组释放的热量经过室内换热器时，室内空气通过风扇的循环，与换热器接触，实现热量的传递和分配。
二、地源热泵的分类根据地热能源的不同获取方式和利用方式，地源热泵可以分为垂直地源热泵和水源热泵两种主要类型。
1. 垂直地源热泵：垂直地源热泵是通过埋设在地下的垂直地热能源回收器来获取地热能源的。
这种方式适用于地下空间有限的情况，如城市建筑群、高层建筑等。
垂直地热能源回收器一般采用地热井的形式，通过井筒将热媒流体引入地下，与地下的热能进行交换。
2. 水源热泵：水源热泵是通过水体中的热能来获取地热能源的。
这种方式适用于有水体资源的地区，如湖泊、河流等。
地源热泵工作原理及分类

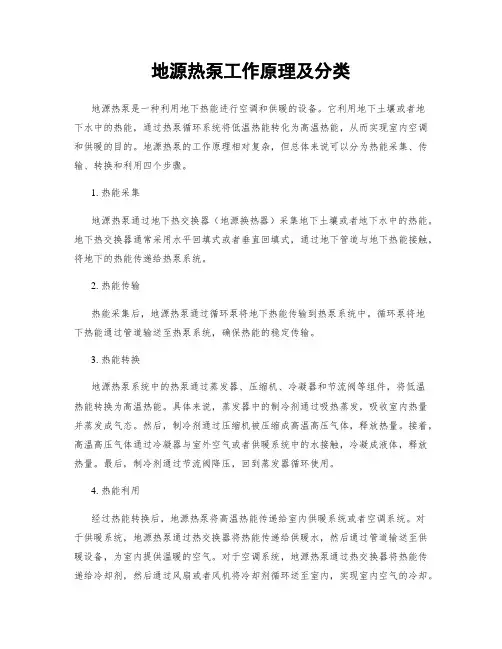

地源热泵工作原理及分类地源热泵是一种利用地下热能进行空调和供暖的设备。
它利用地下土壤或者地下水中的热能，通过热泵循环系统将低温热能转化为高温热能，从而实现室内空调和供暖的目的。
地源热泵的工作原理相对复杂，但总体来说可以分为热能采集、传输、转换和利用四个步骤。
1. 热能采集地源热泵通过地下热交换器（地源换热器）采集地下土壤或者地下水中的热能。
地下热交换器通常采用水平回填式或者垂直回填式，通过地下管道与地下热能接触，将地下的热能传递给热泵系统。
2. 热能传输热能采集后，地源热泵通过循环泵将地下热能传输到热泵系统中。
循环泵将地下热能通过管道输送至热泵系统，确保热能的稳定传输。
3. 热能转换地源热泵系统中的热泵通过蒸发器、压缩机、冷凝器和节流阀等组件，将低温热能转换为高温热能。
具体来说，蒸发器中的制冷剂通过吸热蒸发，吸收室内热量并蒸发成气态。
然后，制冷剂通过压缩机被压缩成高温高压气体，释放热量。
接着，高温高压气体通过冷凝器与室外空气或者供暖系统中的水接触，冷凝成液体，释放热量。
最后，制冷剂通过节流阀降压，回到蒸发器循环使用。
4. 热能利用经过热能转换后，地源热泵将高温热能传递给室内供暖系统或者空调系统。
对于供暖系统，地源热泵通过热交换器将热能传递给供暖水，然后通过管道输送至供暖设备，为室内提供温暖的空气。
对于空调系统，地源热泵通过热交换器将热能传递给冷却剂，然后通过风扇或者风机将冷却剂循环送至室内，实现室内空气的冷却。
地源热泵根据热源的不同可以分为水源热泵和土壤源热泵两种类型。
1. 水源热泵水源热泵利用地下水中的热能进行空调和供暖。
它通过井泵将地下水抽到地下热交换器中，与热泵系统进行热能交换。
水源热泵的优点是热能稳定，不受季节变化的影响，适合于地下水资源丰富的地区。
但同时也面临着对地下水的取水和排放的环境影响和法规要求。
2. 土壤源热泵土壤源热泵利用地下土壤中的热能进行空调和供暖。
它通过埋设在地下的地下热交换器与土壤进行热能交换。
地源热泵工作原理及分类

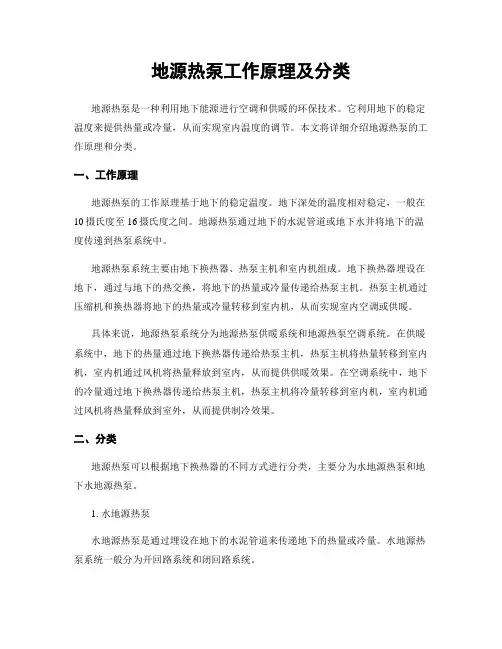

地源热泵工作原理及分类地源热泵是一种利用地下能源进行空调和供暖的环保技术。
它利用地下的稳定温度来提供热量或冷量，从而实现室内温度的调节。
本文将详细介绍地源热泵的工作原理和分类。
一、工作原理地源热泵的工作原理基于地下的稳定温度。
地下深处的温度相对稳定，一般在10摄氏度至16摄氏度之间。
地源热泵通过地下的水泥管道或地下水井将地下的温度传递到热泵系统中。
地源热泵系统主要由地下换热器、热泵主机和室内机组成。
地下换热器埋设在地下，通过与地下的热交换，将地下的热量或冷量传递给热泵主机。
热泵主机通过压缩机和换热器将地下的热量或冷量转移到室内机，从而实现室内空调或供暖。
具体来说，地源热泵系统分为地源热泵供暖系统和地源热泵空调系统。
在供暖系统中，地下的热量通过地下换热器传递给热泵主机，热泵主机将热量转移到室内机，室内机通过风机将热量释放到室内，从而提供供暖效果。
在空调系统中，地下的冷量通过地下换热器传递给热泵主机，热泵主机将冷量转移到室内机，室内机通过风机将热量释放到室外，从而提供制冷效果。
二、分类地源热泵可以根据地下换热器的不同方式进行分类，主要分为水地源热泵和地下水地源热泵。
1. 水地源热泵水地源热泵是通过埋设在地下的水泥管道来传递地下的热量或冷量。
水地源热泵系统一般分为开回路系统和闭回路系统。
开回路系统通过地下的水泥管道将地下的水直接引入热泵主机进行热交换，然后将水排放到地下或其他地方。
这种系统适用于地下水资源丰富的地区。
闭回路系统通过地下的水泥管道循环流动一种特殊的液体，这种液体在热交换过程中吸收地下的热量或冷量，然后再将液体传递给热泵主机。
这种系统适用于地下水资源较为稀缺的地区。
2. 地下水地源热泵地下水地源热泵是通过地下水井来传递地下的热量或冷量。
地下水地源热泵系统一般分为单回路系统和双回路系统。
单回路系统通过地下水井将地下的水直接引入热泵主机进行热交换，然后将水排放到地下或其他地方。
这种系统适用于地下水资源丰富的地区。
地源热泵工作原理及分类
地源热泵工作原理及分类地源热泵是一种利用地下热能进行空调供暖的环保节能设备。
它通过地下的热能来提供冷热空气，实现室内温度的调节。
本文将详细介绍地源热泵的工作原理和分类。
一、工作原理地源热泵的工作原理基于地下的稳定温度。
地下温度在不同地区有所差异，但普通在地表以下3米深度处保持相对稳定。
地下温度通常比室外温度更稳定，夏季较凉爽，冬季较温暖。
地源热泵利用地下温度与室内外温度差异来进行热交换，从而实现冷热空气的供应。
地源热泵的工作原理主要包括以下几个步骤：1. 地热吸收：地源热泵通过埋设在地下的地热换热器吸收地下的热能。
地热换热器普通采用地埋水管或者地埋螺旋管，通过导热介质与地下热能进行热交换。
2. 热泵循环：地源热泵通过循环工质（普通为制冷剂）将地下吸收的热能带入室内。
制冷剂在低温状态下吸收地热换热器中的热能，然后通过压缩机进行压缩，提高温度。
3. 热能释放：经过压缩后的制冷剂进入室内机组，释放热能到室内空气中。
室内机组普通由蒸发器、压缩机、冷凝器和膨胀阀等组成，通过这些部件，制冷剂的压力和温度得以改变，从而实现冷热空气的供应。
4. 热能回收：地源热泵在释放热能后，将剩余的制冷剂重新送回地热换热器，进行循环使用。
这样既实现了热能的回收利用，也提高了能源利用效率。
二、分类根据地源热泵的工作方式和应用领域，可以将其分为以下几类：1. 地源热泵供暖系统：这是地源热泵最常见的应用领域之一。
地源热泵供暖系统通过地下的热能来供应室内的暖气，取代传统的锅炉供暖方式。
该系统具有环保、节能、稳定性好等优点，适合于各种建造类型。
2. 地源热泵空调系统：地源热泵空调系统是利用地下的热能来进行空调供冷。
该系统通过地下的稳定温度来降低空调系统的能耗，实现室内空气的舒适调节。
地源热泵空调系统适合于各种商业建造、办公楼和住宅等场所。
3. 地源热泵热水供应系统：地源热泵热水供应系统是利用地下的热能来供应热水。
该系统通过地下热能的吸收和释放，提供热水供应，取代传统的燃气热水器或者电热水器。
地源热泵工作原理及分类
地源热泵工作原理及分类地源热泵是一种利用地下热能进行空调和供暖的高效节能设备。
本文将介绍地源热泵的工作原理及分类。
一、地源热泵的工作原理1.1 地源热泵利用地下的恒定温度进行热交换，实现供暖和制冷。
1.2 地源热泵通过地下循环水管系统将地热能传递至热泵内部，进行热交换。
1.3 地源热泵利用压缩机、膨胀阀、蒸发器和冷凝器等部件完成热能的转换和传递。
二、地源热泵的分类2.1 按照地热源的不同，地源热泵可分为水源热泵、地埋管热泵和井孔热泵。
2.2 水源热泵利用地下水进行热交换，适用于地下水资源丰富的地区。
2.3 地埋管热泵通过埋设在地下的循环管道进行热交换，适用于土地资源较为充裕的地区。
三、地源热泵的优势3.1 地源热泵具有高效节能的特点，能够显著降低能耗和运行成本。
3.2 地源热泵无排放，对环境友好，有利于减少温室气体排放。
3.3 地源热泵具有长期稳定的运行特性，使用寿命长，维护成本低。
四、地源热泵的应用领域4.1 地源热泵广泛应用于住宅、商业建筑和工业厂房的供暖和制冷系统。
4.2 地源热泵也可与太阳能光伏系统结合，实现能源的综合利用。
4.3 地源热泵在一些寒冷地区也被用于地面融雪系统，提高道路交通安全。
五、地源热泵的发展趋势5.1 随着环保意识的提高和能源危机的加剧，地源热泵作为一种清洁能源设备将得到更广泛的应用。
5.2 地源热泵技术将不断创新和完善，提高能效和稳定性。
5.3 地源热泵将成为未来建筑节能环保的主流供暖和制冷设备。
综上所述，地源热泵作为一种高效节能的供暖和制冷设备，具有广阔的应用前景和发展空间。
随着技术的不断进步和市场需求的增长，地源热泵将在未来得到更广泛的推广和应用。
地源热泵工作原理及分类

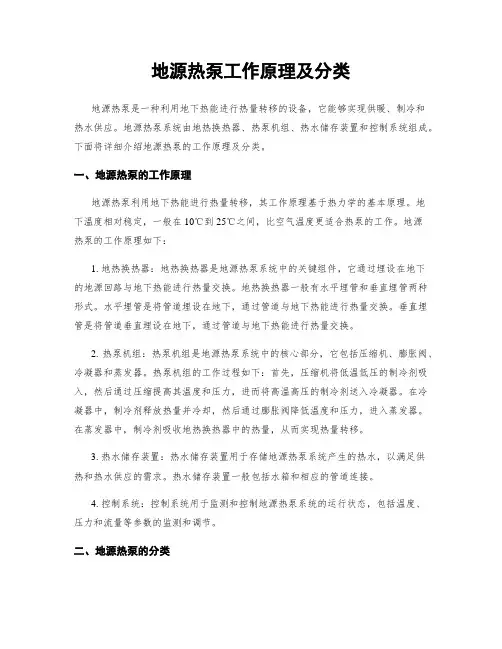

地源热泵工作原理及分类地源热泵是一种利用地下热能进行热量转移的设备，它能够实现供暖、制冷和热水供应。
地源热泵系统由地热换热器、热泵机组、热水储存装置和控制系统组成。
下面将详细介绍地源热泵的工作原理及分类。
一、地源热泵的工作原理地源热泵利用地下热能进行热量转移，其工作原理基于热力学的基本原理。
地下温度相对稳定，一般在10℃到25℃之间，比空气温度更适合热泵的工作。
地源热泵的工作原理如下：1. 地热换热器：地热换热器是地源热泵系统中的关键组件，它通过埋设在地下的地源回路与地下热能进行热量交换。
地热换热器一般有水平埋管和垂直埋管两种形式。
水平埋管是将管道埋设在地下，通过管道与地下热能进行热量交换。
垂直埋管是将管道垂直埋设在地下，通过管道与地下热能进行热量交换。
2. 热泵机组：热泵机组是地源热泵系统中的核心部分，它包括压缩机、膨胀阀、冷凝器和蒸发器。
热泵机组的工作过程如下：首先，压缩机将低温低压的制冷剂吸入，然后通过压缩提高其温度和压力，进而将高温高压的制冷剂送入冷凝器。
在冷凝器中，制冷剂释放热量并冷却，然后通过膨胀阀降低温度和压力，进入蒸发器。
在蒸发器中，制冷剂吸收地热换热器中的热量，从而实现热量转移。
3. 热水储存装置：热水储存装置用于存储地源热泵系统产生的热水，以满足供热和热水供应的需求。
热水储存装置一般包括水箱和相应的管道连接。
4. 控制系统：控制系统用于监测和控制地源热泵系统的运行状态，包括温度、压力和流量等参数的监测和调节。
二、地源热泵的分类根据地热换热器的不同形式，地源热泵可以分为水平埋管地源热泵和垂直埋管地源热泵两种类型。
1. 水平埋管地源热泵：水平埋管地源热泵是将地热换热器的管道水平埋设在地下，通过与地下热能进行热量交换来实现热泵的工作。
水平埋管地源热泵适用于土地面积较大的场所，如农田、公园等。
它的优点是安装方便、成本较低，但需要较大的土地面积。
2. 垂直埋管地源热泵：垂直埋管地源热泵是将地热换热器的管道垂直埋设在地下，通过与地下热能进行热量交换来实现热泵的工作。
地源热泵工作原理及分类
地源热泵工作原理及分类地源热泵是一种利用地下热能进行空调供暖的环保节能设备。
它通过地下热能的吸收和释放来实现室内温度的调节，从而达到舒适的居住环境。
本文将详细介绍地源热泵的工作原理和分类。
一、工作原理地源热泵利用地下热能进行空调供暖，其工作原理可以简单概括为以下几个步骤：1. 地热吸收：地源热泵通过埋设在地下的地热换热器吸收地下的热能。
地热换热器通常采用地埋管道系统，通过地下管道与地下热能接触，吸收地热能。
2. 热能传递：地热能被吸收后，通过地源热泵系统中的制冷剂传递到蒸发器中。
在蒸发器中，制冷剂与室内空气进行热交换，吸收室内热量，同时蒸发成气体。
3. 压缩增压：经过蒸发器后，制冷剂以气体形式进入压缩机。
压缩机将制冷剂压缩成高温高压气体，增加其温度和压力。
4. 热能释放：高温高压气体进入冷凝器，与室外空气进行热交换。
在冷凝器中，制冷剂释放热量，冷凝成液体。
5. 再次循环：制冷剂变成液体后，经过膨胀阀降压，再次进入蒸发器，循环进行热能吸收和释放的过程。
通过上述循环过程，地源热泵实现了地下热能的吸收和释放，从而达到室内温度的调节。
二、分类根据地源热泵的工作方式和热源类型，可以将地源热泵分为以下几种分类：1. 地下水源热泵：地下水源热泵利用地下水作为热源，通过水井或井泉将地下水引入地热换热器中，进行热交换。
地下水源热泵适用于地下水资源丰富的地区。
2. 地埋管道热泵：地埋管道热泵通过埋设在地下的管道系统吸收地下热能。
地埋管道可以是水平埋管、垂直埋管或螺旋管等形式，根据地形和场地条件选择合适的埋管方式。
3. 地热井热泵：地热井热泵是通过钻探地下热能储存的井口，将地下热能引入地热换热器中进行热交换。
地热井热泵适用于地下水资源较为稀缺的地区。
4. 地下湖热泵：地下湖热泵利用地下湖水作为热源，通过水泵将地下湖水引入地热换热器中，进行热交换。
地下湖热泵适用于地下湖水资源丰富的地区。
5. 地下排水热泵：地下排水热泵利用建筑物排水中的热能，通过地热换热器进行热交换。
地源热泵工作原理及分类
地源热泵工作原理及分类地源热泵是一种利用地下热能进行空调和供暖的高效能设备。
它利用地下的稳定温度来进行热交换，从而实现能源的高效利用。
地源热泵可以根据其工作原理和应用方式进行分类。
一、地源热泵的工作原理地源热泵的工作原理基于热力学的基本原理，主要包括以下几个步骤：1. 热能吸收：地下的稳定温度比地表温度更高或者更低，地源热泵通过埋设在地下的地源换热器，吸收地下的热能或者冷能。
2. 热能传递：地源换热器中的工质（通常为水或者冷媒）与地下的热能进行热交换，吸收地下的热能或者释放冷能。
3. 热能转换：地源热泵中的压缩机将低温的热能转换为高温的热能，实现热能的升温。
4. 热能释放：热能经过热泵系统的传输和分配，用于供暖或者空调。
二、地源热泵的分类根据地源热泵的工作方式和应用范围，可以将其分为以下几类：1. 地源热泵供暖系统：这种系统主要用于供暖，通过地下的热能进行加热。
在冬季，地源热泵系统将地下的热能吸收到室内，提供舒适的供暖效果。
2. 地源热泵空调系统：这种系统主要用于空调，通过地下的冷能进行制冷。
在夏季，地源热泵系统将室内的热能释放到地下，实现室内的制冷效果。
3. 地源热泵热水系统：这种系统主要用于供应热水，通过地下的热能进行加热。
地源热泵热水系统可以实现高效的热水供应，节约能源和运行成本。
4. 地源热泵辅助系统：这种系统主要用于辅助其他能源设备的运行，例如太阳能热水系统。
地源热泵可以与其他能源设备结合使用，提高能源利用效率。
5. 地源热泵工业应用：地源热泵不仅可以用于民用建造，还可以应用于工业领域。
例如，地源热泵可以用于制药、食品加工、冷库等工业设备的供热或者制冷。
总结：地源热泵是一种利用地下热能进行空调和供暖的高效能设备。
它通过热能吸收、热能传递、热能转换和热能释放等步骤，实现地下热能的利用。
根据其工作原理和应用方式，地源热泵可以分为供暖系统、空调系统、热水系统、辅助系统和工业应用等不同类型。
地源热泵的应用可以提高能源利用效率，减少对传统能源的依赖，具有环保和节能的优势。
地源热泵工作原理及分类
地源热泵工作原理及分类地源热泵是一种利用地下热能进行供暖和制冷的系统。
它通过地下的稳定温度来提供热能，从而实现高效能的能源利用。
地源热泵系统由地热井、热泵主机、室内机组成。
下面将详细介绍地源热泵的工作原理及分类。
工作原理：地源热泵利用地下的稳定温度，通过热交换的方式，将地下的热能传递到室内或室外。
其工作原理主要分为地热井热交换和地板辐射热交换两种方式。
1. 地热井热交换：地热井是地源热泵系统中的重要组成部分。
它是通过钻孔方式将管道埋入地下，形成一个封闭的回路。
地热井的深度通常在50-200米之间。
在地热井中，通过地下水循环，将地下的热能传递到热泵主机中。
地热井热交换方式适用于地下水丰富的地区。
2. 地板辐射热交换：地板辐射热交换是地源热泵系统中常用的热交换方式。
它通过埋设在地板下的管道，将地下的热能传递到室内。
地板辐射热交换方式适用于地下水资源不丰富的地区。
地板辐射热交换还可以与空气源热泵相结合，提高系统的热效率。
分类：根据地源热泵系统的工作方式和热源类型，可以将地源热泵分为垂直地源热泵和水平地源热泵两种类型。
1. 垂直地源热泵：垂直地源热泵是通过地热井进行热交换的系统。
它的特点是热交换效果好，适用于地下水资源丰富的地区。
垂直地源热泵系统的地热井通常通过钻孔的方式进行建设，井深在50-200米之间。
垂直地源热泵系统的热效率高，但施工成本相对较高。
2. 水平地源热泵：水平地源热泵是通过地板辐射进行热交换的系统。
它的特点是施工成本相对较低，适用于地下水资源不丰富的地区。
水平地源热泵系统的热交换管道埋设在地板下，通过地板辐射将热能传递到室内。
水平地源热泵系统的热效率较垂直地源热泵系统稍低，但施工成本相对较低。
总结：地源热泵是一种高效能的供暖和制冷系统，通过利用地下稳定的温度，实现能源的高效利用。
根据工作原理和热源类型的不同，地源热泵可以分为地热井热交换和地板辐射热交换两种方式。
地源热泵的分类还包括垂直地源热泵和水平地源热泵。
地源热泵工作原理及分类
地源热泵工作原理及分类地源热泵是一种利用地下热能进行空调供暖的环保节能设备。
它通过地下的地热能源，将低温热能转化为高温热能，从而实现室内空调供暖。
地源热泵的工作原理主要包括地源热能的采集、传输、转换和利用四个过程。
1. 地源热泵的工作原理地源热泵的工作原理是基于热力学的热交换原理。
它利用地下的稳定温度来进行热能的转换和传递。
具体而言，地源热泵通过地下的水源、土壤或岩石等介质，采集地下的低温热能，然后通过热泵系统进行热能的提取和转换，最终将低温热能转化为高温热能，供给室内的空调系统。
2. 地源热泵的分类根据地源热泵系统的不同工作方式和热能的采集方式，地源热泵可以分为垂直地源热泵和水平地源热泵两种主要类型。
2.1 垂直地源热泵垂直地源热泵是通过在地下钻探井中安装热交换器来采集地下热能的一种方式。
热交换器一般采用U形或S形的地源热泵井管，通过井管与地下的岩石或土壤进行热交换，将地下的低温热能传递给热泵系统。
垂直地源热泵适用于土地面积较小或无法进行水平敷设的场所，如城市居民区、商业建筑等。
2.2 水平地源热泵水平地源热泵是通过在地下水平敷设热交换器来采集地下热能的一种方式。
热交换器一般采用水平敷设的地源热泵管，通过与地下的土壤或岩石进行热交换，实现地下热能的采集。
水平地源热泵适用于土地面积较大的场所，如乡村、工业园区等。
3. 地源热泵的优势和应用地源热泵作为一种环保节能的供暖设备，具有以下优势：3.1 高效节能：地源热泵利用地下热能进行热能转换，相比传统的供暖方式，能够节约大量能源，提高能源利用效率。
3.2 环保减排：地源热泵不需要燃烧燃料，减少了对大气的污染和温室气体的排放，对环境友好。
3.3 稳定可靠：地下的地热能源稳定可靠，不受外界气候影响，能够提供稳定的供暖效果。
地源热泵广泛应用于住宅、商业建筑、工业园区等场所。
在北方寒冷地区，地源热泵可以提供暖气供暖；在南方炎热地区，地源热泵可以提供空调制冷。
地源热泵的分类及原理
地源热泵的分类及原理地源热泵（Ground Source Heat Pump，GSHP）是一种利用地下水、地表水、地下土壤或岩石储热的热泵技术。
它具有环保、节能、高效的特点，是可持续发展的能源利用技术之一。
地源热泵可根据工作原理和热源类型等因素进行分类。
一、按工作原理分类：1.1 蒸发-压缩型地源热泵（evaporating-compression GSHP）：蒸发-压缩型地源热泵是利用制冷剂在蒸发和压缩过程中释放和吸收热量的原理，完成对地源能量的提取和利用。
它由蒸发器、压缩机、冷凝器和膨胀阀等组成。
1.2 吸收型地源热泵（absorption GSHP）：吸收型地源热泵利用吸收剂对二氧化碳和水蒸气的吸收和析出过程中产生的吸热和放热效应来完成地源能量的提取和利用。
它由吸收器、发生器、冷凝器和膨胀阀等组成。
1.3 热泵-ORC热量泵耦合系统（GSHP-ORC）：热泵-ORC热量泵耦合系统将传统的蒸汽动力工作介质换成有机工作介质，既能进行地源能量的提取和利用，又能通过有机朗肯循环（ORC）将低温热量转化为机械能或电能。
它由地热升温机、热泵、ORC循环和发电机等组成。
二、按热源类型分类：2.1 地下水源热泵（GWHP）：地下水源热泵以地下水为热源，通过地下井、地下水管或隔水层采集地下水进行热交换，并转移到热泵循环系统中。
由于地下水具有较高的稳定温度，所以地下水源热泵的性能更稳定，能效高。
2.2 地下土壤源热泵（GSHP）：地下土壤源热泵以地下土壤为热源，通过埋入地下的换热器，利用土壤的稳定温度进行热交换。
地下土壤源热泵适用于性能需求较低的区域，且对土地利用要求较高。
2.3 地下岩石源热泵（GSHR）：地下岩石源热泵以地下岩石为热源，通过为岩石体进行地热钻探，将岩石的稳定温度引入热泵循环系统。
地下岩石源热泵适用于地质条件优良的地区，如地下岩石层稳定、厚度较大的地区。
地源热泵的工作原理如下：首先，通过地下水、地下土壤或岩石的热交换体系获取低温热量。
地源热泵工作原理及分类
地源热泵工作原理及分类地源热泵是一种利用地下热能进行空调和供热的环保节能设备。
它通过地下的地热能源，将低温热能转化为高温热能，以实现供暖、供冷和热水的功能。
本文将详细介绍地源热泵的工作原理及其分类。
一、地源热泵的工作原理地源热泵的工作原理基于热力学的基本原理，主要包括地下热能的采集、传输、转化和利用四个过程。
1. 地下热能的采集：地源热泵通过埋设在地下的地热换热器，采集地下的热能。
地热换热器一般采用水平或垂直的地源热井，通过地下水或导热液循环，将地下的热能传递到地源热泵系统中。
2. 地下热能的传输：地下热能通过地源热泵系统中的导热液传输到热泵机组。
导热液在地下热能的作用下，吸收了地下的热能，并将其传输到热泵机组。
3. 地下热能的转化：地源热泵机组中的压缩机将低温低压的导热液压缩成高温高压的气体。
这个过程需要消耗一定的电能，但由于地下热能的高效利用，地源热泵的能效比较高。
4. 地下热能的利用：高温高压的气体通过冷凝器释放热量，将其转化为高温高压的液体。
然后，高温高压的液体通过膨胀阀放松压力，变成低温低压的液体。
低温低压的液体通过蒸发器吸收室内的热量，将室内的热量转移到地下热能中，实现供暖、供冷和热水的功能。
二、地源热泵的分类根据地源热泵的工作方式和热源类型，可以将地源热泵分为不同的分类。
1. 工作方式分类：(1) 地源热泵供热系统：该系统主要通过地下热能的利用，实现室内供暖的功能。
在冬季，地源热泵将地下的热能转移到室内，提供供暖服务。
(2) 地源热泵供冷系统：该系统主要通过地下热能的利用，实现室内供冷的功能。
在夏季，地源热泵将室内的热量转移到地下热能中，提供供冷服务。
(3) 地源热泵热水系统：该系统主要通过地下热能的利用，实现热水供应的功能。
地源热泵将地下的热能转移到热水中，提供热水供应服务。
2. 热源类型分类：(1) 地下水源热泵：该类型的地源热泵利用地下水作为热源。
地下水温度相对稳定，适合作为地源热泵的热源。
地源热泵工作原理及分类
地源热泵工作原理及分类地源热泵是一种能利用地热资源来进行空调和供暖的环境保护型节能设备。
它的工作原理基于地下温度比空气温度更为稳定的特点，通过地源热泵系统将地下热能传递至室内，达到空调或供暖效果。
本文将详细介绍地源热泵的工作原理，以及常见的分类。
一、地源热泵的工作原理地源热泵的工作原理主要分为热能吸收、传导和释放三个过程。
1. 热能吸收：地源热泵利用地下的稳定温度吸收热能。
具体而言，它通过埋设在地下的地热集热器，将地下的热能吸收进系统中。
2. 热能传导：热泵系统将吸收到的热能通过导热介质传导至热泵主机。
导热介质可以是地下水、地下管道或地下蓄能的岩石。
这一过程中，热泵系统利用制冷剂的蒸发与冷凝来实现热能的转换。
3. 热能释放：通过热泵主机，热能从导热介质中释放到室内或室外的空气中。
当需要空调时，热泵系统将热能从地热源吸收，并将其释放到室内空气中。
当需要供暖时，热泵系统则将热能从室内空气吸收，并将其释放到室外空气中。
地源热泵的工作原理是利用地下的稳定温度进行能量转换，因此其运行效率较高，不受气候条件的影响。
同时，地源热泵也是一种环保型热能利用设备，可以减少对化石燃料的依赖，减少二氧化碳的排放。
二、地源热泵的分类根据热源和热载体的不同，地源热泵可以分为水源热泵和土壤源热泵两种主要类型。
1. 水源热泵：水源热泵利用地下水作为热能的来源。
它通过地下水泵将地下水抽取至热泵系统中，实现热能的吸收和释放。
水源热泵适用于地下水资源丰富、质量较好的地区，可以实现较高的能效比。
2. 土壤源热泵：土壤源热泵则利用土壤中的热能进行能量转换。
它通过埋藏在土壤中的地热集热器吸收地热能，并通过地下管道进行热能传导。
这种类型的地源热泵适用于没有地下水资源或地下水质量较差的地区。
除了以上两种主要类型，还有一些其他的地源热泵分类。
例如，垂直地源热泵是一种利用深层地热能的工程形式，通过垂直埋管的方式进行能量转换。
地下水回灌热泵则是将用过的热能再注入地下水中，实现资源的再生利用。
地源热泵工作原理及分类
地源热泵工作原理及分类地源热泵是一种利用地下土壤中的热能进行空调供暖的环保技术。
它通过地下土壤中的热能来提供热量或冷量，以达到室内温度调节的目的。
地源热泵不仅可以节约能源，还能减少对环境的污染。
本文将详细介绍地源热泵的工作原理及其分类。
一、地源热泵的工作原理1.1 地源热泵的基本原理地源热泵利用地下土壤中的热能，通过地下管道中的工质与土壤进行热交换。
在冬季，地下土壤温度较高，地源热泵通过地下管道中的工质吸收土壤中的热能，然后将热能传递到室内，供暖空调系统将室内空气加热。
在夏季，地下土壤温度较低，地源热泵通过地下管道中的工质将室内热量传递到地下土壤中，实现室内空调降温。
1.2 地源热泵的工作循环地源热泵的工作循环包括蒸发器、压缩机、冷凝器和节流阀四个主要部分。
首先，工质在蒸发器中吸收地下土壤中的热能，变成低温低压的蒸汽。
然后，蒸汽经过压缩机的压缩，变成高温高压的蒸汽。
接下来，高温高压的蒸汽通过冷凝器，释放出热量，变成高温高压的液体。
最后，液体通过节流阀，降低压力，变成低温低压的液体，重新进入蒸发器，完成一个工作循环。
1.3 地源热泵的热交换方式地源热泵的热交换方式主要有水土热交换和气土热交换两种。
水土热交换是通过地下水与土壤之间的热交换来实现的，地下水作为工质与土壤进行热交换。
气土热交换则是通过地下管道中的工质与土壤进行热交换，地下管道中的工质与土壤之间通过热传导来实现热交换。
二、地源热泵的分类2.1 根据热源类型的分类根据热源类型的不同，地源热泵可以分为水源热泵、地源热泵和湖泊热泵。
水源热泵利用地下水作为热源，通过水土热交换来进行热能转换。
地源热泵则利用地下土壤作为热源，通过气土热交换来进行热能转换。
湖泊热泵则利用湖泊水体作为热源，通过水土热交换来进行热能转换。
2.2 根据热泵系统的分类根据热泵系统的不同，地源热泵可以分为地面集中供热系统和地面分散供热系统。
地面集中供热系统是将地源热泵集中安装在一个地点，通过地下管道将热能传输到各个建筑物，实现集中供热。
地源热泵工作原理及分类
地源热泵工作原理及分类地源热泵是一种利用地下热能进行供暖、制冷和热水供应的环保节能设备。
它通过地下的稳定温度传导热能，实现室内空气的调节。
本文将详细介绍地源热泵的工作原理和分类。
一、地源热泵的工作原理地源热泵的工作原理基于地下的稳定温度。
地下温度随着深度的增加而逐渐升高，一般在地下1.5米以下的温度变化很小，保持在10-16摄氏度之间。
地源热泵通过地下的稳定温度来传递热能，实现室内空气的调节。
地源热泵的工作原理主要分为以下几个步骤：1. 地热吸收：地下的稳定温度通过地热换热器吸收，使之变为低温热能。
2. 压缩机压缩：低温热能通过压缩机被压缩成高温高压的气体。
3. 冷凝器冷却：高温高压的气体通过冷凝器冷却，释放出热量。
4. 膨胀阀膨胀：冷却后的气体通过膨胀阀膨胀，降低温度和压力。
5. 蒸发器蒸发：膨胀后的气体通过蒸发器蒸发，吸收室内的热量。
通过以上步骤，地源热泵能够实现室内空气的供暖、制冷和热水供应。
二、地源热泵的分类地源热泵根据热源的不同可以分为水源热泵和地源热泵两种类型。
1. 水源热泵：水源热泵利用水体作为热源，通过水管将水体的热能传递给热泵系统。
水源热泵可以分为湖泊水源热泵和地下水源热泵两种类型。
湖泊水源热泵利用湖泊中的水体作为热源，通过水泵将湖水引入热泵系统，实现热能的传递。
湖泊水源热泵适用于湖泊丰富的地区，能够提供稳定的热源。
地下水源热泵利用地下的地下水作为热源，通过水泵将地下水引入热泵系统，实现热能的传递。
地下水源热泵适用于地下水丰富的地区，能够提供稳定的热源。
2. 地源热泵：地源热泵利用地下的土壤或岩石作为热源，通过地热换热器将地下的热能传递给热泵系统。
地源热泵可以分为水土热泵和岩石热泵两种类型。
水土热泵利用土壤中的水分和热能作为热源，通过地热换热器将土壤的热能传递给热泵系统。
水土热泵适用于土壤湿度较高的地区，能够提供稳定的热源。
岩石热泵利用岩石中的热能作为热源，通过地热换热器将岩石的热能传递给热泵系统。
地源热泵工作原理及分类
地源热泵工作原理及分类地源热泵是一种利用地下热能进行空调供暖的高效能系统。
它通过地下的热能转移来提供冷热空气，以满足建造物的舒适需求。
本文将详细介绍地源热泵的工作原理和分类。
一、工作原理地源热泵利用地下的热能进行空调供暖，其工作原理基于热能的传递和转移。
地下的温度相对稳定，通常比空气温度更高，因此可以作为一种可靠的热能来源。
地源热泵系统由地下热交换器、热泵机组和室内热交换器组成。
1. 地下热交换器：地下热交换器是地源热泵系统的核心组件，它通过埋设在地下的管道来实现热能的传递。
地下热交换器分为垂直和水平两种类型。
- 垂直地下热交换器：垂直地下热交换器是通过在地下钻孔并安装热交换管来实现热能传递。
这种类型适合于土地有限的建造物，如高层建造和城市区域。
- 水平地下热交换器：水平地下热交换器是通过埋设在地下的水平管道来实现热能传递。
这种类型适合于土地充足的建造物，如低层建造和郊区地区。
2. 热泵机组：热泵机组是地源热泵系统的关键组件，它负责将地下的热能转移到室内或者室外空气中。
热泵机组包括压缩机、膨胀阀、冷凝器和蒸发器等部件。
- 压缩机：压缩机是热泵机组的动力源，它通过压缩制冷剂来提高其温度和压力。
- 膨胀阀：膨胀阀是控制制冷剂流量的装置，它将高压制冷剂转换为低压制冷剂。
- 冷凝器：冷凝器是将高温高压制冷剂释放热量的部件，它通过与外部空气接触来将热量传递给室外环境。
- 蒸发器：蒸发器是将低温低压制冷剂吸收热量的部件，它通过与室内空气接触来吸收热量并将其转化为冷热空气。
3. 室内热交换器：室内热交换器是地源热泵系统的最终传热装置，它将冷热空气传递给建造物的室内空间。
室内热交换器通常由风扇和盘管组成。
二、分类地源热泵根据其工作方式和应用领域的不同，可以分为以下几类：1. 地下水源热泵：地下水源热泵利用地下水中的热能进行空调供暖。
它通过从地下水中吸收热量，并将其转移到室内或者室外空气中。
地下水源热泵适合于地下水丰富的地区。
地源热泵工作原理及分类
地源热泵工作原理及分类地源热泵是一种利用地球表面的恒定温度进行空调和供暖的能源系统。
它利用地下的地热能源，通过热泵的工作原理，将地热能源转化为热能，用于供暖或者制冷。
地源热泵系统由地热能源采集系统、热泵系统和室内分发系统组成。
地源热泵的工作原理主要包括地热能源的采集、热泵循环系统和室内分发系统。
地热能源的采集是地源热泵系统的第一步。
地热能源采集系统普通采用水平地源热泵或者垂直地源热泵。
水平地源热泵通过埋设在地下的水平回水管和供水管来采集地热能源，利用地下的恒定温度将水加热或者冷却。
垂直地源热泵则通过埋设在地下的垂直回水管和供水管来采集地热能源。
这些管道通过地下水或者导热液体与地热能源进行热交换。
热泵循环系统是地源热泵系统的核心部份。
它由压缩机、蒸发器、冷凝器和节流阀等组成。
热泵循环系统的工作原理是通过压缩机将低温低压的制冷剂压缩成高温高压的制冷剂，然后将高温高压的制冷剂释放到冷凝器中，通过与地热能源进行热交换，将热能转移到供暖或者制冷系统中。
同时，制冷剂在冷凝器中变成高温高压气体，经过节流阀放松压力，进入蒸发器，与室内空气进行热交换，将热能释放到室内，实现供暖或者制冷的效果。
室内分发系统是地源热泵系统的最后一步。
它通过室内的风机盘管或者地暖系统将热能分发到室内。
风机盘管通过风机将热空气或者冷空气分发到室内，实现供暖或者制冷的效果。
地暖系统则通过地板或者墙壁的辐射方式将热能分发到室内。
根据地源热泵系统的不同工作方式和应用场景，可以将其分类为水源热泵、地源热泵和空气源热泵。
水源热泵是利用地下水、湖泊或者江河等水体作为地热能源的热泵系统。
它通过水源热交换器将水体中的热能转移到供暖或者制冷系统中。
水源热泵适合于水体温度相对稳定的地区。
地源热泵是利用地下土壤作为地热能源的热泵系统。
它通过水平或者垂直地源热交换器将地下土壤中的热能转移到供暖或者制冷系统中。
地源热泵适合于地下土壤温度相对稳定的地区。
空气源热泵是利用室外空气作为地热能源的热泵系统。
地源热泵工作原理及分类
地源热泵工作原理及分类地源热泵是一种利用地下热能进行空调和供暖的系统。
它利用地下的恒定温度来提供热量或者冷量，从而实现能源的高效利用。
地源热泵系统由地热换热器、地热水泵、热交换器和供暖或者制冷设备组成。
地源热泵的工作原理如下：1. 地热换热器：地热换热器是地源热泵系统的核心部件，它通过埋设在地下的管道与地下热能进行热交换。
地下的恒定温度使得地热换热器能够从地下获取热量或者冷量。
2. 地热水泵：地热水泵是地源热泵系统中的关键设备，它通过循环工作介质来实现热能的传递。
工作介质在地热换热器中吸收地下的热量，然后通过地热水泵的压缩和膨胀过程，将热量传递给热交换器。
3. 热交换器：热交换器是地源热泵系统中的另一个重要组件，它用于将地下获取的热量或者冷量传递给供暖或者制冷设备。
热交换器通过与工作介质的热交换，将热量传递给供暖设备，或者将冷量传递给制冷设备。
地源热泵根据热源的不同可以分为水源热泵和地源热泵两种类型。
1. 水源热泵：水源热泵利用水体中的热能来进行热交换。
它通常通过水井或者水体中的管道来获取热量或者冷量。
水源热泵适合于地下水温度较高的地区，可以高效地提供热量或者冷量。
2. 地源热泵：地源热泵利用地下土壤或者岩石中的热能来进行热交换。
它通过埋设在地下的管道来获取热量或者冷量。
地源热泵适合于地下水温度较低的地区，可以高效地提供热量或者冷量。
地源热泵系统的优势包括：1. 高效节能：地源热泵系统可以利用地下的恒定温度来提供热量或者冷量，相比传统的供暖或者制冷系统，能够节约能源并降低能耗。
2. 环保清洁：地源热泵系统不产生烟尘、废气和噪音等污染物，对环境友好，可以有效减少空气污染和噪音污染。
3. 稳定可靠：地源热泵系统利用地下的恒定温度来进行热交换，不受季节变化温和候影响，稳定可靠。
4. 综合利用：地源热泵系统可以与其他能源设备结合使用，如太阳能板和太阳能热水器等，实现能源的综合利用。
总之，地源热泵是一种高效节能、环保清洁、稳定可靠的供暖和制冷系统。
地源热泵工作原理及分类
地源热泵工作原理及分类地源热泵是一种利用地下热能进行空调供热的系统，它通过地下的稳定温度来提供冷热能源。
地源热泵系统由地源热泵机组、地源换热器、室内机组和室外机组等组成。
本文将详细介绍地源热泵的工作原理和分类。
一、工作原理地源热泵的工作原理基于地下的稳定温度。
在地下1-2米深度以下，地温相对稳定，普通保持在10-20摄氏度之间。
地源热泵通过地下换热器与地下热能进行热交换，实现冷热能的传递。
具体来说，地源热泵系统分为地下换热器和室内机组两部份。
地下换热器普通埋设在地下1-2米深度，可以采用水平埋管、垂直埋管或者水井等形式。
地下换热器的作用是与地下热能进行热交换，将地下的热能传递给室内机组。
室内机组包括压缩机、膨胀阀、冷凝器和蒸发器等组件。
当室内温度需要加热时，地源热泵系统会通过压缩机将地下的低温热能提升至高温，然后通过冷凝器释放热量给室内空气。
当室内温度需要制冷时，地源热泵系统会通过膨胀阀将制冷剂蒸发，吸收室内热量并将其释放至地下。
二、分类根据地下换热器的不同形式，地源热泵可以分为水平埋管地源热泵、垂直埋管地源热泵和水井地源热泵三种类型。
1. 水平埋管地源热泵水平埋管地源热泵是将地下换热器的管道水平埋设于地下，普通在1-2米的深度。
管道采用环形布置，通过地下换热器与地下热能进行热交换。
水平埋管地源热泵适合于土地面积较大的场所，如别墅、厂房等。
2. 垂直埋管地源热泵垂直埋管地源热泵是将地下换热器的管道垂直埋设于地下，普通在50-100米的深度。
管道采用直立形式，通过地下换热器与地下热能进行热交换。
垂直埋管地源热泵适合于土地面积较小的场所，如住宅、商业建造等。
3. 水井地源热泵水井地源热泵是将地下换热器的管道置于水井中，通过水井与地下热能进行热交换。
水井地源热泵适合于地下水资源丰富的地区，如河流、湖泊周边等。
根据热泵系统的不同形式，地源热泵可以分为单回路地源热泵和双回路地源热泵。
1. 单回路地源热泵单回路地源热泵系统惟独一个回路，即地下换热器与室内机组之间的连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地源热泵工作原理及分类
地源热泵则是利用水源热泵的一种形式，它是利用水与地能（地下水、土壤或地表水）进行冷热交换来作为水源热泵的冷热源，冬季把地能中的热量“取”出来，供给室内采暖，此时地能为“热源”；夏季把室内热量取出来，释放到地下水、土壤或地表水中，此时地能为“冷源”。
是集制冷，制热，生活热水三位一体功能的集成系统。
功能齐全
具备5大功能
1制冷
2制热
3热回收：制热水+制冷（夏季或过渡季节）
4制热水（全年）
5双制热：制热水+制热（冬季）
环保先锋
1节能：通常地源热泵消耗1kW的能量，用户可以得到5kW以上的热量或4kW以上冷量，所以我们将其称为节能型空调系统。
与锅炉（电、燃料）供热系统相比，锅炉供热只能将90％以上的电能或70～90％的燃料内能为热量，供用户使用，因此地源热泵要比电锅炉加热节省三分之二以上的电能，比燃料锅炉节省二分之一以上的能量；由于地源热泵的热源温度全年较为稳定，一般为10～25℃，其制冷、制热系数可达3.5～4.4，与传统的空气源热泵相比，要高出40％左右，其运行费用为普通中央空调的50～60％。
2高效：
地源热泵利用大地的可再生能源在在地和室内之间转移能量，从而实现用1KW 的电力可提供4-5KW的冷量或热量。
地下土壤的温度常年基本恒定，所以本系统的制冷制热不受环境温度变化的影响，并且制热时无化霜所导致的热量衰减。
3环保系统是最为环保节能的中小型多用途空调系统，可以有效的减少锅炉的使用，大大地降低了室温气体的排放来减轻温室效应，有利于创造绿色的环保环境经济参数
1、初投资：指供暖空调系统各部分投资之和，包括有：土建费、设备购置费、安装费及其它费用（包括设计费、监理费和不可预见费）。
2、年总成本：指系统各部分的运行费，如水费、电费、燃料费；排污费；管理人员工资、管理费；设备折旧费和设备维修、大修费等。
3、年经营成本：指年总成本中扣除设备折旧费。
4、单位面积经营成本：用年经营成本除以供暖或空调面积来计算。
5、单位热（冷）量经营成本：用年经营成本除以供暖累积热负荷或空调累积冷负荷来计算。
6、现金流量表：采用现金流量表方法计算投资项目的有关经济性指标，如财务内部收益率，财务净现值（NPV）及投资回收期（Pt）。
对一投资项目，如财务内部收益率大于基准收益率，财务净现值NPV>0，表明项目盈利能力满足了行业最低要求，项目在财务上是可以接受的；如NPV＜0，则表示未能达到预定的收益，表示可以不考虑此项目。
投资回收期评价方法：如项目的全部投资回收期小于行业基准投资回收期，表明项目投资能按时收回，投资回收期越小，表明经济性越优。
分析比较
1、初投资比较，初投资中包括了从冷热源到管网到室内终端的所有投资项。
热泵的初投资高于锅炉，但从总初投资看，由于地源热泵可供暖供冷，一机两用，一次投资全年使用，节省了冬季供暖的投资，因此地源热泵的初投资要低于锅炉加空调系统的总投资。
2 供暖成本比较，煤锅炉供暖成本最低，其次是地源热泵、天然气锅炉，油锅炉最高。
以地源热泵为基准比较各方案供暖成本，煤锅炉比地源热泵低30%左右，而天然气锅炉要高40%左右，油锅炉要高70%左右。
3、空调成本比较，地源热泵的空调运行成本要低于单冷空调，低约30％左右。
4、从净现值看，收费标准0.28元/kw·h时，各供暖空调方案的净现值均小于0，只有煤锅炉当供暖面积大于一定值时净现值才大于0，说明按0.28元/kw.h的收费标准，只有燃煤锅炉具有一定经济效益。
如果加大收费标准，如定为0.4元/kw.h，重新计算各方案的净现值、收益率和投资回收期，可以得到燃煤锅炉和地源热泵供暖的净现值均大于0，内部收益率大于基准收益率8％，以
及投资回收期小于10年，此时燃煤锅炉和地源热泵供暖经济上是可行的。
相比之下，由于单冷空调经济性明显低于地源热泵空调，所以燃煤锅炉供暖加单冷空调方案的经济性要低于地源热泵供暖空调，说明了地源热泵一机两用，既供暖又空调的经济优势。
