基于FPGA的全数字锁相环设计与实现
基于FPGA的全数字锁相环设计与实现一、前言全数字锁相环（Digital Phase-Locked Loop，简称DPLL）是一种数字电路设计技术，可实现同步数字信号的调制和解调。
基于FPGA的全数字锁相环设计与实现，是一个极为重要的课题。
它可以有效地提高数字电路的性能，使得数字系统具有更优越的特性，并可广泛应用于数字电路的设计、数字信号的处理等领域。
二、DPLL 的体系结构DPLL是由相频检测器、滤波器、数字控制振荡器和时钟输出等多个部分组成的。
其中，相频检测器、滤波器和数字控制振荡器通常被集成到FPGA的内部，而时钟输出则需要通过FPGA的普通I/O口与市场上常见的外部输出设备相结合。
三、数字锁相环的工作原理数字锁相环的工作原理基于一个反馈循环系统，其中参考振荡器的频率与输入信号会被比较，然后通过差错检测网络来确定缺陷。
如果这些信号频率不匹配，则通过调整数字控制振荡器的频率来达到匹配。
然后，系统会根据输出信号和参考信号的相位差异来调整数字控制振荡器的频率，并通过PLL的反馈路径传输至输入端，进而得到和参考信号相同频率的输出信号。
四、数字锁相环的应用数字锁相环在通信领域有着广泛的应用，如数据码隆、数字调制、同步检测等；在数字领域，数字锁相环主要应用于数字信号处理、频谱分析、信噪比提高等方面；在电子仪器领域，数字锁相环可以被应用于测量领域、噪声分析、频率合成等方面。
五、基于FPGA的数字锁相环的设计数字锁相环的设计是一项非常复杂的工作，其中需要解决的问题主要有相频检测、低通滤波、数字控制振荡器的设计和时钟输出等方面。
在基于FPGA的数字锁相环设计过程中，可以采用很多不同的方法和技术来解决这些问题。
在数字锁相环的设计中，相频检测器是极其关键的部分，其主要功能是检测输入信号与数字控制振荡器的频率是否匹配。
其中，相频检测器常用的方式有两种：一是通过比较输入信号和数字控制振荡器的频率来实现；二是通过测量输入信号和数字控制振荡器的相位差来实现。
智能全数字锁相环的设计
智能全数字锁相环的设计智能全数字锁相环的设计摘要：在FPGA片内实现全数字锁相环用途极广。
本文在集成数字锁相环74297的基础上进行改进，设计了锁相状态检测电路，配合CPU对环路滤波参数进行动态智能配置，从而使锁相环快速进入锁定状态，在最短时间内正常工作并且提高输出频率的质量。
关键词：全数字锁相环数字环路滤波器数字单稳态振荡器1引言数字锁相环路已在数字通信、无线电电子学及电力系统自动化等领域中得到了极为广泛的应用。
随着集成电路技术的发展，不仅能够制成频率较高的单片集成锁相环路，而且可以把整个系统集成到一个芯片上去。
在基于FPGA的通信电路中，可以把全数字锁相环路作为一个功能模块嵌入FPGA中，构成片内锁相环。
锁相环是一个相位误差控制系统。
它比较输入信号和振荡器输出信号之间的相位差，从而产生误差控制信号来调整振荡器的频率，以达到与输入信号同频同相。
所谓全数字锁相环路(DPLL)就是环路部件全部数字化，采用数字鉴相器（DPD）、数字环路滤波器(DLF)、数控振荡器(DCO)构成的锁相环路，其组成框图见图1示。
当锁相环中的鉴相器与数控振荡器选定后，锁相环的性能很大程度依赖于数字环路滤波器的参数设置。
2K计数器的参数设置74297中的`环路滤波器采用了K计数器。
其功能就是对相位误差序列计数即滤波，并输出相应的进位脉冲或是借位脉冲，来调整I/D数控振荡器输出信号的相位（或频率），从而实现相位控制和锁定。
K计数器中K值的选取需要由四根控制线来进行控制，模值是2的N次幂。
在锁相环路同步的状态下，鉴相器既没有超前脉冲也没有滞后脉冲输出，所以K计数器通常是没有输出的；这就大大减少了由噪声引起的对锁相环路的误控作用。
也就是说，K计数器作为滤波器，有效地滤除了噪声对环路的干扰作用。
显然，设计中适当选取K值是很重要的。
K值取得大，对抑止噪声有利（因为K值大，计数器对少量的噪声干扰不可能计满，所以不会有进位或借位脉冲输出），但这样捕捉带变小，而且加大了环路进入锁定状态的时间。
一种新型PID控制的全数字锁相环的设计与实现.
一种新型PID控制的全数字锁相环的设计与实现锁相环是一种能够跟踪输入信号相位的闭环自动控制系统，广泛应用于信号处理、时钟同步、倍频、频率综合等领域。
它根据输入信号和反馈信号的相位差来调整压控振荡器的输出频率，最终达到输入信号频率和输出信号频率相等，输入信号和输出信号保持恒定的相位差。
传统的PI控制器可以消除稳态误差，保证锁定精度，但是对阻尼有不利影响。
在PI控制器中引入微分项可以改善响应速度和阻尼，保证了锁定时间，但不能减少稳态误差，因此本文提出积分分离PID控制，能够大大改善响应时间和阻尼并减少稳态误差，从而保证了锁相精度和锁相时间。
1 电路结构与工作原理1.1 全数字锁相环电路结构快速全数字锁相环的系统框图如图1所示。
鉴相器采用JK触发器，该鉴相器结构简单，鉴相范围为±π，能够满足一般工程的需要。
由于鉴相器输出的是二值高低脉冲，后需接数字滤波器来平滑其中的起伏，消除噪声和干扰脉冲的影响。
一般数字序列滤波器有两种：N 先于M序列滤波器和随机徘徊滤波器，数字滤波器不是环路滤波器，它是无惰性的，加在环路中不影响环路的阶数，仅起到滤噪抗干扰的作用。
本文采用随机徘徊滤波器。
环路滤波器采用PID控制器，能够很好地控制环路相位校正的速度和精度，相对于文献[1]的PI控制器具有更好的特性。
数字压控振荡器采用可变模的分频器。
M分频器对输出信号进行分频，以使环路得到相应的倍频信号。
1.2 电路工作原理鉴相器比较输入信号和输出信号的相位差，产生一误差高低电平脉冲序列pha。
该脉冲的宽度和输入、输出信号的相位误差是成比例的。
K序列滤波器对相位误差信号进行量化，又可以消除输入信号噪声和干扰脉冲的影响。
当pha为高电平时，K序列滤波器对fO进行加计数，当计数器溢出时，一方面向环路滤波器产生一加脉冲i，同时对计数器进行复位，重新计数。
相反，当pha 为低电平时，K序列滤波器对fO进行减计数，当计数器减为零时，一方面向环路滤波器产生一减脉冲d，同时对计数器进行复位，重新计数。
锁相环电路设计

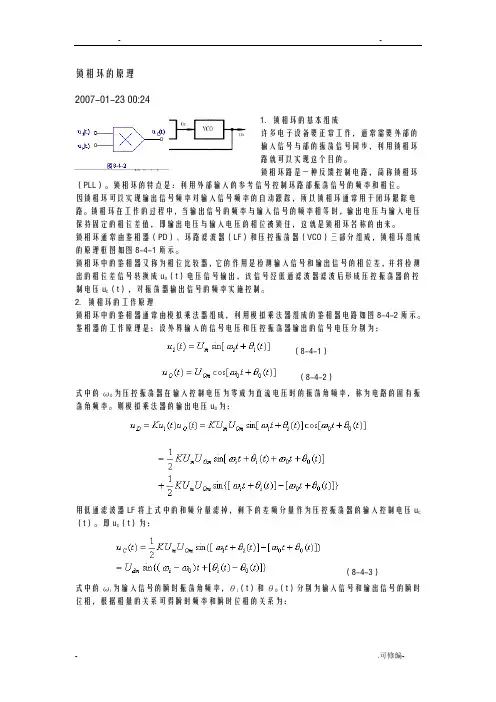

锁相环的原理2007-01-23 00:241．锁相环的基本组成许多电子设备要正常工作，通常需要外部的输入信号与部的振荡信号同步，利用锁相环路就可以实现这个目的。
锁相环路是一种反馈控制电路，简称锁相环（PLL）。
锁相环的特点是：利用外部输入的参考信号控制环路部振荡信号的频率和相位。
因锁相环可以实现输出信号频率对输入信号频率的自动跟踪，所以锁相环通常用于闭环跟踪电路。
锁相环在工作的过程中，当输出信号的频率与输入信号的频率相等时，输出电压与输入电压保持固定的相位差值，即输出电压与输入电压的相位被锁住，这就是锁相环名称的由来。
锁相环通常由鉴相器（PD）、环路滤波器（LF）和压控振荡器（VCO）三部分组成，锁相环组成的原理框图如图8-4-1所示。
锁相环中的鉴相器又称为相位比较器，它的作用是检测输入信号和输出信号的相位差，并将检测出的相位差信号转换成u D（t）电压信号输出，该信号经低通滤波器滤波后形成压控振荡器的控制电压u C（t），对振荡器输出信号的频率实施控制。
2．锁相环的工作原理锁相环中的鉴相器通常由模拟乘法器组成，利用模拟乘法器组成的鉴相器电路如图8-4-2所示。
鉴相器的工作原理是：设外界输入的信号电压和压控振荡器输出的信号电压分别为：（8-4-1）（8-4-2）式中的ω0为压控振荡器在输入控制电压为零或为直流电压时的振荡角频率，称为电路的固有振荡角频率。
则模拟乘法器的输出电压u D为：用低通滤波器LF将上式中的和频分量滤掉，剩下的差频分量作为压控振荡器的输入控制电压u C （t）。
即u C（t）为：（8-4-3）式中的ωi为输入信号的瞬时振荡角频率，θi（t）和θO（t）分别为输入信号和输出信号的瞬时位相，根据相量的关系可得瞬时频率和瞬时位相的关系为：即（8-4-4）则，瞬时相位差θd为（8-4-5）对两边求微分，可得频差的关系式为（8-4-6）上式等于零，说明锁相环进入相位锁定的状态，此时输出和输入信号的频率和相位保持恒定不变的状态，u c（t）为恒定值。
基于FPGA的全数字锁相环电路的设计

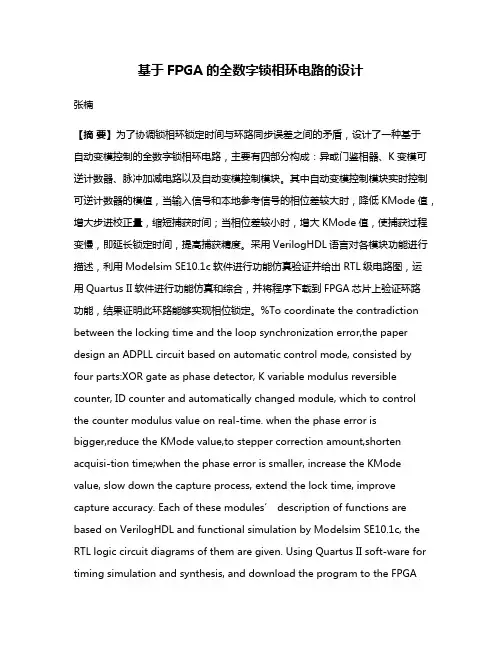

基于FPGA的全数字锁相环电路的设计张楠【摘要】为了协调锁相环锁定时间与环路同步误差之间的矛盾，设计了一种基于自动变模控制的全数字锁相环电路，主要有四部分构成：异或门鉴相器、K变模可逆计数器、脉冲加减电路以及自动变模控制模块。
其中自动变模控制模块实时控制可逆计数器的模值，当输入信号和本地参考信号的相位差较大时，降低KMode值，增大步进校正量，缩短捕获时间；当相位差较小时，增大KMode值，使捕获过程变慢，即延长锁定时间，提高捕获精度。
采用VerilogHDL语言对各模块功能进行描述，利用Modelsim SE10.1c软件进行功能仿真验证并给出RTL级电路图，运用Quartus II软件进行功能仿真和综合，并将程序下载到FPGA芯片上验证环路功能，结果证明此环路能够实现相位锁定。
%To coordinate the contradiction between the locking time and the loop synchronization error,the paper design an ADPLL circuit based on automatic control mode, consisted by four parts:XOR gate as phase detector, K variable modulus reversible counter, ID counter and automatically changed module, which to control the counter modulus value on real-time. when the phase error isbigger,reduce the KMode value,to stepper correction amount,shorten acquisi-tion time;when the phase error is smaller, increase the KMode value, slow down the capture process, extend the lock time, improve capture accuracy. Each of these modules’ description of functions are based on VerilogHDL and functional simulation by Modelsim SE10.1c, the RTL logic circuit diagrams of them are given. Using Quartus II soft-ware for timing simulation and synthesis, and download the program to the FPGAdevelopment board to verify. The results showed that the loop can be locked.【期刊名称】《长春理工大学学报（自然科学版）》【年(卷),期】2016(039)003【总页数】5页(P65-69)【关键词】数字锁相环;自动变模;FPGA【作者】张楠【作者单位】长春理工大学电子信息工程学院，长春 130022【正文语种】中文【中图分类】TN91全数字锁相环（ADPLL），顾名思义，环路中所有的部件都是用数字电路实现的，主要由三部分构成：数字鉴相器、数字环路滤波器和数控振荡器，作用是使输出信号和输入信号的频差为零，相差恒定［1］。
一种新型的全数字锁相环
一种新型的全数字锁相环[ 来源：机电论文 | 类别：技术 | 时间：2006-3-11 16:33:27 ][字体：大 中 小]原作者:庞 浩，俎云霄，王赞基 原作者出处:（清华大学电机工程与应用电子技术系，北京，100084） 出处【论文摘要】该文提出了一种实现全数字锁相环的新方法。
在基于该方法实现的全数字锁相环中，一种 论文摘要 论文摘 数字比例积分控制的设计结构取代了传统的一些数字环路滤波控制方法。
通过线性近似，该文推导出该 锁相环系统的数学模型，并进一步对该系统的局部动态特性进行了讨论。
理论分析表明这种新型的全数 字锁相环具有很宽的锁相范围，并且在不同被锁频点的局部范围内都具有相同的稳定形式，锁相跟踪达 到稳定的时间与被锁信号的周期成正比。
由于充分利用了鉴相脉冲宽度所包含的相位误差信息，同时又 引入了积分控制，使锁相环的跟踪响应速度得到提高。
仿真实验进一步验证了理论分析的结论。
该文锁 相环采用数字电路方式实现，其性能可以通过比例和积分控制参数进行调节，因而简化了设计过程，便 于应用在电机调速系统、有源滤波器和静止无功补偿器等领域。
1 引言 信号锁相技术广泛应用于自动化控制等领域。
利用该技术可以产生同步于被锁输入信号的整数倍频或 者分数倍频的输出控制信号。
锁相环的基本结构是由鉴相、环路滤波、可控振荡器和 M 倍分频等模块组 成的一个反馈环路，如图 1 所示。
输入的被锁信号首先与同步倍频信号经过 M 倍分频后产生的锁相信号 进行鉴相处理，输出相位误差信号。
环路滤波模块通常具有低通特性，它将相位误差信号转化为稳定的 控制信号，从而控制可控振荡器模块，产生稳定的频率信号输出。
这个频率信号就是所需的同步倍频信 号。
如果整个反馈环路锁相稳定， 锁相环输出的同步倍频信号的频率就是其输入的被锁信号频率的 M 倍。
假如被锁信号在输入鉴相模块之前又先被分频了 L 倍，则锁相获得的同步倍频信号的频率就是被锁信号频率的 M/L 倍。
全数字锁相环的设计及分析
全数字锁相环的设计及分析1 引言锁相环是一种能使输出信号在频率和相位上与输入信号同步的电路，即系统进入锁定状态(或同步状态)后，震荡器的输出信号与系统输入信号之间相差为零，或者保持为常数。
传统的锁相环各个部件都是由模拟电路实现的，一般包括鉴相器(PD)、环路滤波器(LF)、压控振荡器(VCO)三个环路基本部件。
随着数字技术的发展，全数字锁相环ADPLL(AllDigital Phase-Locked Loop)逐步发展起来。
所谓全数字锁相环，就是环路部件全部数字化，采用数字鉴相器、数字环路滤波器、数控振荡器构成锁相环路，并且系统中的信号全是数字信号。
与传统的模拟电路实现的锁相环相比，由于避免了模拟锁相环存在的温度漂移和易受电压变化影响等缺点，从而具备可靠性高、工作稳定、调节方便等优点。
全数字锁相环的环路带宽和中心频率编程可调，易于构建高阶锁相环，并且应用在数字系统中时，不需A／D及D／A转换。
在调制解调、频率合成、FM立体声解码、图像处理等各个方面得到广泛的应用。
随着电子设计自动化(EDA)技术的发展，可以采用大规模可编程逻辑器件(如CPLD或FPGA)和VHDL语言来设计专用芯片ASIC和数字系统。
本文完成了全数字锁相环的设计，而且可以把整个系统嵌入SoC，构成片内锁相环。
2全数字锁相环的体系结构和工作原理74XX297 是出现最早，应用最为广泛的一款全数字锁相环，在本文中以该芯片为参考进行设计、分析。
ADPLL基本结构如图1所示，主要由鉴相器、K变模可逆计数器、脉冲加减电路和除N计数器4部分构成。
K变模计数器和脉冲加减电路的时钟分别为Mfc和2Nfc。
这里fc是环路中心频率，一般情况下M和N都是2的整数幂。
2.1 鉴相器常用的鉴相器有两种类型：异或门(XOR)鉴相器和边沿控制鉴相器(ECPD)。
异或门鉴相器比较输入信号Fin相位和输出信号Fout相位之间的相位差θe，并输出误差信号Se作为K变模可逆计数器的计数方向信号。
新型全数字锁相环的逻辑电路设计
新型全数字锁相环的逻辑电路设计
徐健飞;庞浩;王赞基;陈建业
【期刊名称】《电网技术》
【年(卷),期】2006(30)13
【摘要】设计出一种新型全数字锁相环(enhancedphase-lockloop,EPLL)的逻辑
电路。
该电路基于轨迹跟踪原理实现与交流基波成分的同步,其锁相速度快,精度高。
同时,为兼顾锁相速度和稳定性的设计要求,提出调节EPLL动态参数的新方法,获得
具有优化结构的全数字锁相逻辑电路。
锁相跟踪实验验证了该锁相环技术的性能,
证实了其在提取和分析谐波方面的有效性。
【总页数】4页(P81-84)
【关键词】全数字锁相环;动态参数调节;同步;数字逻辑电路
【作者】徐健飞;庞浩;王赞基;陈建业
【作者单位】清华大学电机工程与应用电子技术系
【正文语种】中文
【中图分类】TM715
【相关文献】
1.基于FPGA的超声波电源数字锁相环电路设计 [J], 车保川
2.一种新型的用于高速串行接口电路的单片锁相环电路设计 [J], 孙振国;何乐年;温显光;严晓浪
3.基于 CD4046锁相环的数字频率合成器电路设计 [J], 刘艳红
4.数字电路设计好帮手嵌入式系统开发利器——LA系列逻辑分析仪=逻辑分析仪＋总线分析仪＋协议分析仪＋频率计＋逻辑笔 [J],
5.一种改进的用于FPGA的快速数字锁相环电路设计 [J], 谭聪;卜海祥;唐璞山因版权原因，仅展示原文概要，查看原文内容请购买。
全数字锁相环原理及应用讲解
全数字锁相环原理及应用摘要：首先介绍全数字锁相环的结构，及各个模块的作用，接着讲述全数字锁相环的工作原理，然后介绍在全数字锁相环在调频和解调电路、频率合成器中的应用。
关键字：全数字锁相环数字环路鉴相器数字环路滤波器数字压控振荡器1.前言锁相环(PLL ，Phase Locked Loop 技术在众多领域得到了广泛的应用。
如信号处理，调制解调，时钟同步，倍频，频率综合等都应用到了锁相环技术。
传统的锁相环由模拟电路实现，而全数字锁相环(ADPLL ，All Digital Phase Locked Loop 与传统的模拟电路实现的PLL 相比，具有精度高且不受温度和电压影响，环路带宽和中心频率编程可调，易于构建高阶锁相环等优点，并且应用在数字系统中时，不需A/D 及D/A 转换。
随着通讯技术、集成电路技术的飞速发展和系统芯片的深入研究，全数字锁相环将会在其中得到更为广泛的应用。
2.全数字锁相环结构及原理图1 数字锁相环路的基本结构（1数字环路鉴相器（DPD ）数字鉴相器也称采样鉴相器，是用来比较输入信号与压控振荡器输出信号的相位，它的输出电压是对应于这两个信号相位差的函数。
它是锁相环路中的关键部件，数字鉴相器的形式可分为：过零采样鉴相器、触发器型数字鉴相器、超前—滞后型数字鉴相器和奈奎斯特速率取样鉴相器。
（2 数字环路滤波器（DLF ）数字环路滤波器在环路中对输入噪声起抑止作用，并且对环路的校正速度起调节作用。
数字滤波器是一种专门的技术，有各种各样的结构形式和设计方法。
引入数字环路滤波器和模拟锁相环路引入环路滤波器的目的一样，是作为校正网络引入环路的。
因此，合理的设计数字环路滤波器和选取合适的数字滤波器结构就能使DPLL 满足预定的系统性能要求。
（3 数字压控振荡器（DCO ）数控振荡器，又称为数字钟。
它在数字环路中所处的地位相当于模拟锁相环中的压控振荡器（VCO ）。
但是，它的输出是一个脉冲序列，而该输出脉冲序列的周期受数字环路滤波器送来的校正信号的控制。
基于VHDL的全数字锁相环的设计
目录第一章绪论 (1)1.1锁相环（PLL）－全数字锁相环（ADPLL）的发展过程 (1)1.2锁相环（PLL） (1)1.2.1锁相环的发展及应用 (1)1.2.2锁相环的分类与特点 (2)1.2.3锁相环的优点 (3)1.3全数字锁相环的现状及发展 (3)1.4本论文的研究内容 (4)第二章全数字锁相环的开发系统 (5)2.1EDA技术简介 (5)2.1.1EDA的发展 (5)2.1.2EDA技术的主要内容 (5)2.1.3EDA技术的基本特征及特点 (5)2.1.4EDA设计工具 (6)2.2现场可编程门阵列（FPGA） (6)2.3硬件设计语言－VHDL (6)2.3.1VHDL语言简介 (6)2.3.2VHDL语言的特点 (7)2.4软件开发工具－MAX＋plus II (8)2.4.1MAX+PLUSⅡ概述 (8)2.4.2Max+plusⅡ功能简介 (9)2.4.3Max+plusⅡ设计流程 (11)2.5实验开发系统 (12)第三章设计总体规划 (13)3.1整体方案 (13)3.2关于全数字锁相环设计的几种方案 (13)3.3设计分工 (16)3.3.1模块划分 (16)第四章基于VHDL的全数字锁相环的设计 (17)4.1全数字锁相环的介绍 (17)4.2ADPLL结构及工作原理 (17)4.3全数字锁相环模块介绍 (18)4.4全数字锁相环的VHDL设计 (18)4.4.1全数字锁相环的基本结构框图 (18)4.4.2全数字锁相环各模块原理及子程序设计 (19)4.4.3总体模块、仿真及体统性能分析 (23)第五章总结 (28)致谢 (29)参考文献 (30)第一章绪论1.1锁相环（PLL）－全数字锁相环（ADPLL）的发展过程锁相环从30年代开始发展，1932年，De Bellescize实现了第一个PLL，这个法国工程师称该发明为“相关通信”（coherent conmmunication）。
一种高性能的全数字锁相环设计方案

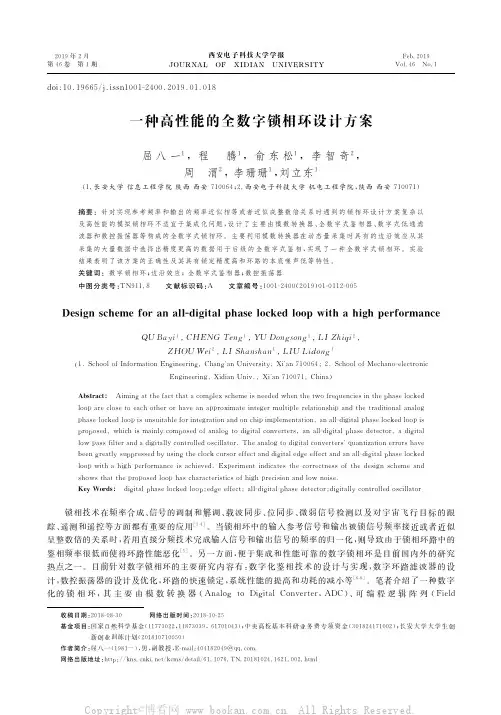

一种高性能的全数字锁相环设计方案屈八一;程腾;俞东松;李智奇;周渭;李珊珊;刘立东【摘要】针对实现参考频率和输出的频率近似相等或者近似成整数倍关系时遇到的锁相环设计方案复杂以及高性能的模拟锁相环不适宜于集成化问题,设计了主要由模数转换器、全数字式鉴相器、数字式低通滤波器和数控振荡器等构成的全数字式锁相环.主要利用模数转换器在动态量采集时具有的边沿效应从其采集的大量数据中选择出精度更高的数据用于后级的全数字式鉴相,实现了一种全数字式锁相环.实验结果表明了该方案的正确性及其具有锁定精度高和环路的本底噪声低等特性.%Aiming at the fact that a complex scheme is needed when the two frequencies in the phase locked loop are close to each other or have an approximate integer multiple relationship and the traditional analog phase locked loop is unsuitable for integration and on chip implementation,an all-digital phase locked loop is proposed,which is mainly composed of analog to digital converters,an all-digital phase detector,a digital low pass filter and a digitally controlled oscillator.The analog to digital converters'quantization errors have been greatly suppressed by using the clock cursor effect and digital edge effect and an all-digital phase locked loop with a high performance is achieved.Experiment indicates the correctness of the design scheme and shows that the proposed loop has characteristics of high precision and low noise.【期刊名称】《西安电子科技大学学报（自然科学版）》【年(卷),期】2019(046)001【总页数】5页(P112-116)【关键词】数字锁相环;边沿效应;全数字式鉴相器;数控振荡器【作者】屈八一;程腾;俞东松;李智奇;周渭;李珊珊;刘立东【作者单位】长安大学信息工程学院,陕西西安 710064;长安大学信息工程学院,陕西西安 710064;长安大学信息工程学院,陕西西安 710064;西安电子科技大学机电工程学院,陕西西安 710071;西安电子科技大学机电工程学院,陕西西安 710071;长安大学信息工程学院,陕西西安 710064;长安大学信息工程学院,陕西西安710064【正文语种】中文【中图分类】TN911.8锁相技术在频率合成、信号的调制和解调、载波同步、位同步、微弱信号检测以及对宇宙飞行目标的跟踪、遥测和遥控等方面都有重要的应用[1-4]。
