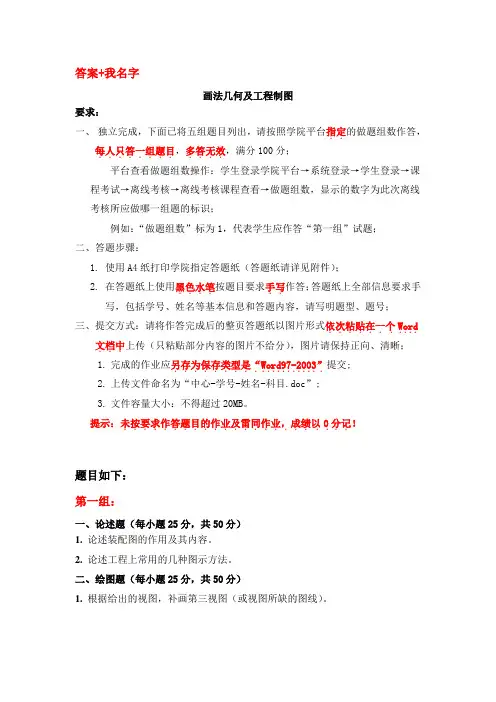

画法几何及工程制图
要求：
一、独立完成，下面已将五组题目列出，请按照学院平台指定
．．的做题组数作答，
每人只答一组题目
．．．．，满分100分；
．．．．．．．．，多答无效
平台查看做题组数操作：学生登录学院平台→系统登录→学生登录→课程考试→离线考核→离线考核课程查看→做题组数，显示的数字为此次离线考核所应做哪一组题的标识；
例如：“做题组数”标为1，代表学生应作答“第一组”试题；
二、答题步骤：
1.使用A4纸打印学院指定答题纸（答题纸请详见附件）；
2.在答题纸上使用黑色水笔
．．作答；答题纸上全部信息要求手
．．．．按题目要求手写
写，包括学号、姓名等基本信息和答题内容，请写明题型、题号；
三、提交方式：请将作答完成后的整页答题纸以图片形式依次粘贴在一个
．．．．
．．．．．．．Word
文档中
．．．上传（只粘贴部分内容的图片不给分），图片请保持正向、清晰；
1.完成的作业应另存为保存类型是“
．．．．”．提交;
．．．．．．．．．Word97
．．．．．．-．2003
2.上传文件命名为“中心-学号-姓名-科目.doc”;
3.文件容量大小：不得超过20MB。

提示：未按要求作答题目的作业及雷同作业，成绩以
．．．．．．．．．．．．．．．．．．．．0．分记
．．！
题目如下：
第一组：
一、论述题（每小题25分，共50分）
1. 论述装配图的作用及其内容。

2. 论述工程上常用的几种图示方法。

二、绘图题（每小题25分，共50分）
1. 根据给出的视图，补画第三视图（或视图所缺的图线）。

2. 画出棱柱被侧垂面切割后的正面投影。

第二组：
一、论述题（每小题25分，共50分）
1. 论述中心投影和平行投影的概念。

2. 绘制建筑平面图的步骤有哪几步？建筑平面图的作用是什么？
二、绘图题（每小题25分，共50分）
1.补全螺栓连接图中所缺的图线。

2.已知组合体的正面和侧面投影，补画其水平投影。

第三组：
一、论述题（每小题25分，共50分）
1. 论述曲线上点的投影。

2. 论述点的三面投影规律。

二、绘图题（每小题25分，共50分）
1. 读懂两视图，补画第三视图。

2.根据两视图补画第三视图。

第四组：
一、论述题（每小题25分，共75分）
1. 论述三投影面名称。

2. 论述选择主视图的原则。

3. 论述移出剖面的画法
二、绘图题（25分）
1. 根据给出的视图，补画第三视图或视图中所缺的图线
第五组：
一、论述题（25分）
1. 论述两点的相对位置关系。

二、分析题（每小题25分，共50分）
1. 分析求解一般位置直线的实长及对投影面的倾角得方法。

2. 分析如何在棱锥表面上求点。

三、绘图题（25分）
1.在指定位置将主视图画成剖视图。
