数据采集使用说明书-振动测量仪器
地震测量仪器使用说明书
地震测量仪器使用说明书一、简介地震测量仪器是一种用于检测地壳震动并测量地震波的仪器。
本说明书将详细介绍地震测量仪器的使用方法和注意事项。
二、仪器组成地震测量仪器由以下几个主要部分组成：1. 传感器：用于感知地震波并将信号传输给后续处理单元。
2. 后续处理单元：接收传感器信号并进行信号处理和数据采集。
3. 界面和显示装置：用于与仪器进行交互和显示数据。
三、使用方法1. 安装准备：a. 将传感器置于平稳的地面上或固定在墙壁上，保证其稳定且与地震波垂直。
b. 将后续处理单元与传感器连接，并接通电源。
c. 根据需要连接界面和显示装置。
2. 仪器配置：a. 打开界面和显示装置，进入仪器配置菜单。
b. 设置触发级别和灵敏度，根据需要选择触发地震波的幅度和灵敏度。
c. 进行基准校准，确保仪器的测量结果准确可靠。
3. 数据采集：a. 在测量前确保仪器处于稳定状态并且已校准。
b. 启动数据采集功能，仪器将开始记录地震波的数据。
c. 根据需要设置数据采集的时间段和采样频率。
4. 数据分析：a. 通过界面和显示装置，可以实时监测数据采集的结果。
b. 使用专业的地震分析软件进行数据分析和处理，提取有价值的地震参数。
四、注意事项1. 安装时要选择坚固平稳的地面或墙壁，并确保传感器垂直于地震波传播方向。
2. 使用过程中避免剧烈震动或碰撞，以免损坏仪器。
3. 定期检查仪器的电源和连接线路，确保正常供电和信号传输。
4. 避免在高温、潮湿或有腐蚀性气体的环境中使用仪器。
5. 仔细阅读其他相关文档和指南，熟悉仪器的功能和操作方法。
五、维护保养1. 定期清洁仪器表面和连接接口，确保信号传输的畅通。
2. 每次使用完毕后，将仪器存放在干燥通风的地方，避免灰尘、湿气等对仪器的影响。
3. 根据生产商提供的说明，及时更换仪器的零部件和耗材。
六、故障排除如果遇到以下故障，请参考以下建议进行排查：1. 仪器无法启动：检查电源连接是否正常，尝试更换电源线。
环境振动监测仪使用方法说明书
环境振动监测仪使用方法说明书1. 产品概述环境振动监测仪是一种用于测量、记录和分析环境中振动水平的设备。
它适用于建筑、交通、工程、矿山等领域，帮助用户监测和评估振动对周围环境和结构物的潜在影响。
本说明书将详细介绍环境振动监测仪的使用方法，以确保用户正确、高效地操作设备。
2. 仪器结构及操作界面（1）仪器结构环境振动监测仪主要由控制器和传感器两部分组成。
控制器包括显示屏、操作按钮和数据存储设备等，用于配置参数、查看数据和进行数据分析。
传感器用于测量环境中的振动信号。
（2）操作界面显示屏位于控制器的正面，用于显示实时振动数据、存储容量、电池电量等信息。
操作按钮位于控制器的侧面或底部，包括开关机、功能选择、菜单导航等按钮。
3. 准备工作（1）仪器正常启动前，请确保电池电量充足或接入稳定的电源。
（2）根据实际需要选择合适的传感器，并正确连接至控制器。
4. 参数设置（1）按下开关机按钮，待仪器启动后，进入参数设置界面。
（2）使用导航按钮上下移动至“参数设置”选项，并按确认按钮进入。
（3）根据实际需求，设置采样频率、采样时间、阈值等参数。
（4）设置完成后，按返回按钮退出参数设置界面。
5. 数据采集（1）确认参数设置完成后，按下开始按钮，仪器开始进行振动数据采集。
（2）在采集过程中，仪器将实时显示采集的振动数据。
（3）采集完成后，按下停止按钮停止数据采集。
6. 数据存储与传输（1）采集完成后，振动数据将自动保存至仪器的内部存储设备中。
（2）将仪器连接至电脑或其他外部设备，通过USB接口或蓝牙传输数据。
（3）在外部设备上使用对应的数据分析软件，导入并分析振动数据。
7. 数据分析与报告生成（1）使用数据分析软件，打开导入的振动数据文件。
（2）根据需要进行数据处理、频谱分析、滤波等操作。
（3）生成分析报告，包括振动水平评估、异常事件识别等内容。
8. 注意事项（1）使用前请详细阅读本说明书，并按照操作步骤正确操作仪器。
振弦式读数仪说明书
振弦式读数仪说明书

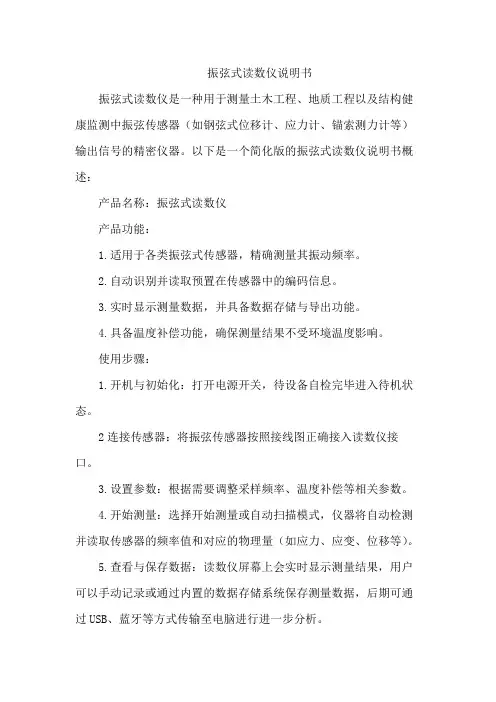

振弦式读数仪是一种用于测量土木工程、地质工程以及结构健康监测中振弦传感器（如钢弦式位移计、应力计、锚索测力计等）输出信号的精密仪器。
以下是一个简化版的振弦式读数仪说明书概述：
产品名称：振弦式读数仪
产品功能：
1.适用于各类振弦式传感器，精确测量其振动频率。
2.自动识别并读取预置在传感器中的编码信息。
3.实时显示测量数据，并具备数据存储与导出功能。
4.具备温度补偿功能，确保测量结果不受环境温度影响。
使用步骤：
1.开机与初始化：打开电源开关，待设备自检完毕进入待机状态。
2连接传感器：将振弦传感器按照接线图正确接入读数仪接口。
3.设置参数：根据需要调整采样频率、温度补偿等相关参数。
4.开始测量：选择开始测量或自动扫描模式，仪器将自动检测并读取传感器的频率值和对应的物理量（如应力、应变、位移等）。
5.查看与保存数据：读数仪屏幕上会实时显示测量结果，用户可以手动记录或通过内置的数据存储系统保存测量数据，后期可通过USB、蓝牙等方式传输至电脑进行进一步分析。
注意事项：
1.在操作前务必确保读数仪电量充足，且已正确接地以减少干扰。
2.连接传感器时要遵循极性，避免因接线错误导致仪器损坏或测量误差。
3.测量过程中尽量保持传感器与读数仪的稳定接触，避免剧烈震动和温度突变对测量精度产生影响。
4.定期校准读数仪，保证测量数据准确性。
请参考具体型号振弦式读数仪的详细说明书以获取更详尽的操作指南和维护保养方法。
振动仪标准工作说明书
1. 目的本标准工作说明书用于确定“911采集器使用方法”的标准维护工作程序，目的是为了把握安全的工作环境，确保必需的维护质量以避免返工和减少维护工作时间以提高生产率。
2. 适应范围本标准工作说明书适应于如下相关任务：振动数据采集 3. 安全和环境说明在开始所有工作之前，必须按隔离要求对现场的电气和机械进行隔离。
当执行本标准工作说明书相关的所有维护时，必须遵守所有的个人和常规的安全要求。
必须遵循所有安全工作实践和隔离，以及隔离相关的安全工作实践。
当地有其它的安全环境要求和程序除外。
3.1个人防护装备必须佩带防护眼镜 必须带安全帽 必须佩带防毒面具 必须佩带防护手套必须佩带防尘口罩必须穿工作鞋 必须佩带耳塞必须穿防护服3.2上锁挂牌对本设备进行的所有维护活动都必须遵守上锁挂牌程序：• 在对设备进行工作时，所有的能源和潜在的有害物质必须被恰当的牢靠的隔离。
• 也应考虑被储存的能源。
具体的上锁挂牌程序如下：4.相关文件厂家（提供的）设备说明书 : 911采集器使用方法 4.1 图纸 : 4.2 工具及设备： 5.职责机修工/电工计划员 维护主管部门经理/ TS 经理ZBS 区域酒厂支持编写和修订 R A C I C 审核 I R A I 审批 I R I 执行RIAIC挂牌上锁SOP.docA : Accountable责任人, R : Responsible职责人, C: Consulted被咨询人, I : Informed 被通知人6.具体要求•文件编号: SWI-•设备名称: 911数据采集器•设备编号:•工作说明书应明确完成任务所需的技能及时间•通过维修工作单发布尽可能全面的工作说明书编写 : 冯立新批审：911采集器使用方法1、测点菜单(Route)用电源〖开〗键打开911，不作任何操作，它就会自动进入测点菜单。
在其它功能菜单时，按〖测点〗键也同样可以进入测点菜单。
另外，格式化内存(见功能菜单中的3.3清内存)后，也将进入测点菜单:序号：1测点：Point0参数：速度 mm/s无数据无波形测点菜单中，连续按〖测点〗键可以使光标在不同选项间转换。

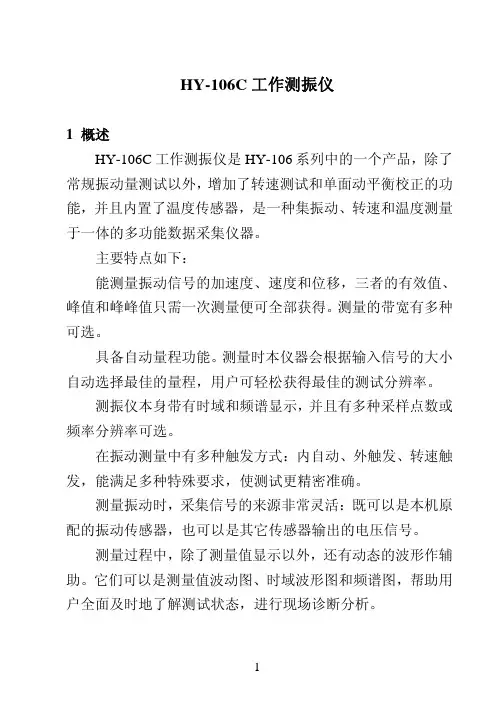

HY-106C工作测振仪说明书
位移 （峰峰值） 0.00mm ~ 40.00mm 0μm ~ 4000μm
0.0μm ~ 400.0μm
电压 （有效值） 0.00V ~ 14.00V
0mV ~ 1400mV
0.0mV ~ 140.0mV
温度
-15℃ ~ 150℃
转速
60 rpm ~ 30000 rpm
动平衡转速
600 rpm ~ 12000 rpm
【左移】键 在临时测点或动平衡选项界面中，可以在某一选项类别中 更换其中的内容；在计划测点的参数界面中是切换结果值有效 值、峰值和峰峰值的指令。在波形显示界面中可以左移光标或 在水平方向缩小波形。
【右移】键 在临时测点或动平衡选项界面中，可以在某一选项类别中 更换其中的内容；在计划测点和临时测点主界面中是进入波形 操作状态的指令，进入后，还可以用它右移光标或在水平方向 放大波形。
10）内存 RAM 总容量 8M 字节，一般能存放带波形测点数据 1000 条左右（采用高线数采样时，存放测点数按比例缩减）。 11）特别功能显示 波形类测点提供时域波形和频谱图显示。 动平衡测试有相应振动和配重示意图显示。 电池电量不足，会自动以文字信息提醒用户及时充电。 12）自动关机 在非测量状态下，停止键操作后 5 分钟，自动关机。在电 池电压降到 6V 以下时自动关机保护。后一种情况，如不进行 充电将无法再重新开机。 13）报警 按键无效、操作不当、测量值大于报警值或溢出等等， 均有声音、文字或图形信息提示。 14）外形尺寸：240 mm×116 mm×100 mm。 15）正常工作条件 环境温度：0℃ ~ 40℃； 相对湿度：≤80%； 无粉尘，腐蚀性气体和强电磁场干扰。
动平衡
寻找被测设备及测点
读入设备标识号 ( 触碰电子标签 )
振动分析仪的使用方法
振动分析仪的使用方法
振动分析仪是一种用于测量和分析物体的振动特性的仪器，常用于机械设备、电机、汽车等领域的故障诊断和健康监测。
下面是一般的振动分析仪使用方法：
1. 准备工作：确保振动分析仪已经充电或连接电源，并检查传感器与仪器的连接是否牢固。
2. 安装传感器：根据测量的目标和位置，选择合适的传感器，并将其安装在被测物体上。
传感器的位置应尽量接近被测部位，以获取准确的振动数据。
3. 参数设置：根据被测物体的特点和目标，通过振动分析仪上的菜单或按钮设置相关参数，如测量时间、采样频率、滤波器设置等。
4. 数据采集：启动振动分析仪并按照预设参数开始进行数据采集。
在采集过程中，确保传感器与被测物体保持稳定，避免外部干扰。
5. 数据分析：采集完成后，将数据导入计算机或分析软件中进行进一步的处理和分析。
根据需要，可以进行频域分析、时域分析、轨迹图等操作，以获取振动信号的频率、振幅、相位等信息。
6. 故障诊断：根据分析结果，对振动信号进行诊断和判断。
常见的故障类型包括不平衡、松动、轴承磨损等，可以通过振动频谱图和轨迹图等图像来判断故障
位置和严重程度。
7. 报告生成：根据分析结果，生成报告并保存相关数据。
报告应包含振动信号和分析图表，以及对振动故障的诊断和建议。
需要注意的是，使用振动分析仪时要遵循操作指南和安全规范，保护好仪器和传感器，并根据实际情况进行合理的数据采集和分析。
振动强度测试仪操作说明
振动强度测试仪操作说明一、简介振动强度测试仪是一种用于测量物体振动强度的仪器。
通过该仪器，可以准确测量物体的振动情况，帮助用户判断物体的稳定性以及振动对周围环境的影响程度。
本文将详细介绍如何操作振动强度测试仪。
二、仪器配置振动强度测试仪通常包括以下几个部分：1. 主机：负责采集、处理和显示振动数据。
2. 加速度传感器：用于感知物体的振动情况。
3. 连接线：将主机和加速度传感器连接起来，传输信号和数据。
三、操作步骤以下为振动强度测试仪的基本操作步骤：1. 准备工作在开始测量之前，确保以下几点：- 仪器电源已打开，并处于正常工作状态。
- 传感器已正确连接至主机，并处于稳定状态。
- 主机已设置好合适的参数，如采样频率、量程等。
2. 安装传感器根据需要测量的物体和测量位置的不同，选择合适的传感器，并按照说明将其安装到物体上。
确保传感器与物体之间的接触牢固可靠，避免因松动而影响测量结果。
3. 进行测量将传感器与主机连接好后，可开始进行测量。
按照以下步骤进行：- 打开主机，并确保其处于采集状态。
- 将传感器放置在需要测量的位置，并确保其与物体紧密接触。
- 等待一段时间，让主机采集足够的振动数据。
- 根据需要，可以对测量数据进行实时查看或记录保存。
4. 结束测量当测量完成后，按照以下步骤结束操作：- 停止主机的数据采集。
- 将传感器从物体上取下，并将其放置在安全的位置。
- 关闭主机。
四、注意事项在操作振动强度测试仪时，需要注意以下几点：1. 安全性在操作过程中，确保自己和周围人员的安全。
避免操作过程中发生意外伤害。
2. 确保正确连接在使用之前，检查仪器的各个部分是否正确连接。
确保传感器与主机的连接牢固可靠。
3. 参数设置根据不同的测量需求，设置仪器的参数，如采样频率、量程等。
确保参数设置合理。
4. 数据处理根据需要，可以对测量数据进行实时查看或记录保存。
确保数据处理的准确性和可靠性。
5. 仪器保养定期检查和保养振动强度测试仪，确保其正常工作。
振动检测仪使用说明书
振动检测仪使用说明书
一、前言
振动检测仪是一种用于监测和分析机械设备振动情况的仪器。
本使用说明书旨在帮助用户正确了解和使用振动检测仪，以确保设
备的稳定运行和延长设备的使用寿命。
二、产品描述
振动检测仪是一种便携式仪器，具有高精度和高灵敏度的特点。
它可以测量机械设备的振动幅值、频率和相位等参数，并能根据测
量结果提供相应的分析报告。
三、使用步骤
1. 准备工作
a. 确保待测设备处于正常停机状态，并且已经断开与电源的连接。
b. 打开振动检测仪电源开关，并确保电量充足。
2. 连接传感器
a. 按照振动检测仪上的标识，将传感器的插口与振动检测仪的传感器接口相匹配。
b. 确保传感器的接头与设备的振动部位连接牢固。
3. 启动测量
a. 按下振动检测仪的启动按钮，并开始采集振动数据。
b. 可根据需要选择不同的测量模式和测量参数，如振动幅值、频率等。
4. 结果分析
a. 测量完成后，振动检测仪会自动分析数据，并生成相应的报告。
b. 用户可通过阅读报告，了解设备的运行状态和振动异常情况，并根据需要采取相应的维修措施。
四、注意事项
1. 在使用振动检测仪之前，请仔细阅读本使用说明书，并按照
指导操作，以确保测量结果的准确性和可靠性。
超低频振动台数字化标定软件使用说明书-振动测量仪器
超低频振动台数字化标定软件使用说明书中国地震局工程力学研究所目录一.功能和用途说明----------------------------------------------3二.软件安装步骤--------------------------------------------------5三.软件使用说明-------------------------------------------------6四.采集仪器连线和使用说明---------------------------------13一、功能和用途说明配套信号源，振动台，伺服放大器（可不需要其它放大器）完成传感器的自动化标定，且以数据库的形式保存标定结果，同时以表格的形式自动生成和打印报告。
与以前电压表读数相比，主要有以下几个优点：操作简单。
只需要把传感器输出信号连接到采集仪器，然后简单填写传感器编号（不保存数据不填），点开始采集，软件自动计算出被标定传感器的灵敏度。
且显示在软件界面的很直观的表格里。
因此不需要用笔来记录和计算。
标定速度快。
一次可以同时标定4个传感器，连接好后，在20秒内自动计算出标定结果。
因此，使用本系统后，不再需要麻烦的读电压表值，记录和计算了。
标定精度高，标定精度能精确到小数点后面的第四位，比以前电压表读数提高了两位精度。
标定过程更加直观。
软件在计算灵敏度的同时，显示各传感器输出的波形，本系统附带了高精度，频带为0.01~1000Hz,多通道，多功能的虚拟电压表和示波器，能一次性同时求出4个通道信号的电压有效值，峰峰值，直流分量，频率。
因此有本系统后，完全可以代替其它示波器和电压表。
操作也非常简单。
能够分析传感器的噪声和谐波及提取出传感器输出信号的主频信号。
软件自动用数据库来保存和管理标定结果，能进行往数据库自动添加数据，查询数据等。
从而方便了数据的保存和管理。
能打印出比较完成的报告。
报告主要包括标定日期，标定人，标定传感器的型号和编号，各档灵敏度，此灵敏度对应的频率，标定传感器的单位名称等。
VT280 便携式数据采集仪 DAQ 振动信号采集软件 使用说明书
VT280便携式数据采集仪DAQ振动信号采集软件深圳市森瑟科技发展有限公司广东省深圳市宝安区石岩街道创维创新谷5B栋8楼电话：*************网页：电邮：*****************.cn目录1. 数据采集基本知识 (2)2. 软件使用说明 (3)2.1选择文件路径 (3)2.2创建标定文件 (4)2.3高速数据采集 (4)2.4低速数据采集 (7)2.5示波+谱分析 (9)2.6转换文本格式 (10)2.7绘采集曲线图 (12)2.8绘阵列图曲线 (15)2.9绘频域曲线图 (16)1. 数据采集基本知识对于一些试验研究，需要把传感器输出的模拟电压或电流信号转换为数字量，输入到计算机进行后续分析。
要想把模拟信号转换为数字量，需要借助于模数转换，通常用“A/D”表示本仪器所配备的DAQ软件可支持多种数据采集卡、并口数据采集仪、USB数据采集仪、数字式应变仪等。
u数据采集精度数据采集设备的分辨率的高低能决定模数转换的精度，以采集设备的A/D转换分辨率为16Bits(16位)和12Bits(12位)对比，当最大量程都为±10伏时，转换精度对应关系是：模拟输入16位模数转换数字量12位模数转换数字量─────────────────────────────────+10伏32767 20480伏（对应于）0 0-10伏-32767 -2048─────────────────────────────────转化精度0.000305伏0.00488伏这时，数字量每变化1位相当于16位模拟量变化10V/32768»0.000305V；12位模拟量变化10V/4096»0.00488V。
可以看出，16位A/D转换比12位A/D精度高16倍。
u数据采集噪声任何A/D转换自身都有一定的噪声信号，当然，噪声信号越小越好，那么如何知道采集仪的噪声信号有多大呢？首先把采集仪的一个通道短接，然后通过采集程序看采集的数据的峰值，即可得到采集仪的本底噪声。
振动测量仪的使用方法
振动测量仪的使用方法振动测量仪作为一种重要的测试仪器，广泛应用于各个领域的测量与监测工作中。
它能够准确地测量物体的振动强度和频率，帮助人们了解物体的运动状态和结构健康程度。
本文将介绍如何正确使用振动测量仪，以及它在不同领域的应用。
一、仪器准备首先，在使用振动测量仪之前，需要对仪器进行准备工作。
检查测量仪的电池电量，确保有足够的电量进行测量。
同时，检查传感器的连接是否良好，确保传感器与仪器之间没有松动或损坏。
对于测量仪器的台面，应保持平整，避免干扰数据准确性。
二、选择正确的测量模式振动测量仪通常有多个测量模式可供选择，根据实际需求选择最合适的模式十分重要。
例如，对于机械设备的振动测量，可以选择频域分析模式；对于建筑结构的振动测量，可以选择时域分析模式。
不同的模式会提供不同的数据和分析方法，因此需要根据具体情况进行选择。
三、测量位置选择在进行振动测量时，需要选择适当的测量位置来获取准确的数据。
一般来说，测量位置应处于振动源附近，并且应尽量避免干扰源的存在。
同时，需要确保测量位置与传感器之间的距离适中，既要保证测量信号的强度，又要避免过度接近而对传感器造成损坏。
四、数据采集和记录在进行振动测量时，需要进行数据采集和记录工作。
通过振动测量仪器上的记录功能，可以实时记录振动信号的强度和频率。
同时，可以根据需要进行数据采样频率的调整，以获取更为精确的数据。
在记录数据时，需要注意记录时间、测量位置以及测量条件等关键信息，以便后续数据分析和处理。
五、数据分析和处理测量完毕后，需要对所获得的数据进行分析和处理。
一种常见的方法是使用计算机上的数据分析软件，例如MATLAB或Python。
通过对数据进行频谱分析、滤波处理等操作，可以提取出振动信号的特征，进一步了解物体的振动状态。
同时，还可以与历史数据进行比较，判断物体的结构健康程度。
六、振动测量仪的应用领域振动测量仪广泛应用于机械工程、建筑工程、电力工程等领域。
在机械工程中，振动测量仪常用于检测机械设备的振动情况，判断设备的故障和维护需求。
测振仪正确使用方法
测振仪正确使用方法1. 引言测振仪是一种用于测量机械设备振动特性的仪器，广泛应用于工业生产、设备维护和故障诊断等领域。
正确使用测振仪对于准确获取振动数据、分析设备健康状况至关重要。
本文将介绍测振仪的正确使用方法，帮助用户更好地实施振动监测和故障诊断。
2. 确定测量位置在使用测振仪之前，首先需要确定测量位置。
测量位置的选择应满足以下几个原则： - 选择代表性的测点：振动信号在不同部位可能存在差异，因此应选择代表性的测点进行测量。
- 主要受力位置：选择承受主要受力的位置进行测量，如轴承、齿轮、风扇等。
- 安全便捷：确保测量位置安全便捷，能够方便地安装和拆卸测振仪。
3. 器材准备在使用测振仪之前，需要准备以下器材： - 测振仪：选择合适的测振仪，确保其具备测量所需的功能，如频率范围、振动测量精度等。
- 探头：根据实际测量需求选择不同类型的探头，如加速度传感器、速度传感器等。
- 测量电缆：根据测量场景选择适当长度和连接接口的测量电缆。
4. 测量步骤接下来，介绍使用测振仪进行测量的基本步骤： 1. 将测振仪打开，并确保其电源充足。
2. 将探头连接到测振仪上，并确保连接牢固。
3. 将探头安装在预先确定的测量位置上。
安装时应注意固定牢固，并避免与其他部件发生碰撞。
4. 根据测量需求，设置测振仪的测量参数，如频率范围、测量时间等。
可以根据需要选择连续测量或单次测量模式。
5. 启动测振仪，并开始采集振动数据。
6. 采集数据结束后，将测振仪与计算机或其他设备连接，将数据进行传输和存储。
5. 数据分析与诊断获取振动数据后，还需要进行数据分析与诊断，以判断设备的健康程度和可能存在的故障。
常见的数据分析方法包括： - 时域分析：通过观察振动信号的波形和振动幅值，分析振动信号的变化趋势和周期性。
- 频域分析：通过对振动信号进行傅里叶变换，将信号转换为频域图谱，进一步分析频率成分和共振现象。
- 谱图分析：通过绘制振动信号的频谱图，查找异常频率和谐波，判断是否存在故障。
HY-106B使用说明书(l)
HY-106B 工作测振仪1 概述HY-106B 工作测振仪是HY-106系列中的一个产品，除了常规振动量测试以外，增加了转速测试和单面动平衡校正的功能，并且内置了温度传感器，成为一种集振动、转速和温度测量于一体的多功能数据采集仪器。
主要特点如下：能测量振动信号的加速度、速度和位移，三者的有效值、峰值和峰峰值只需一次测量便可全部完成，并且三者的测量带宽均可选。
测振仪本身带频谱显示，并且有常规分辨率和高分辨率两种可选。
在振动测量中有各种触发方式可选：内自动、外触发，转速触发。
使用除内自动以外的触发方式，用户还可以获得相对于触发信号的各种倍频分量的幅值和相位。
测量振动时，采集信号的来源非常灵活：可以是本机原配的振动传感器，也可以是其他电压信号。
本机自带的温度传感器属红外探测器，使用时不必与被测体接触，能够非常简单、安全、正确地测得温度。
内置转速测量装置，可选用各种不同的触发信号。
特别开发独立于其他工作方式的单面动平衡校正界面，功能全，使用方便，很好地满足了现场做动平衡的要求。
仪器功能较多，但操作简单易学，即便非专业人士也容易上手。
240×160高清晰点阵式液晶显示器可显示图形、字符、时域和频谱波形图，界面友好，直观明了，全部以中文形式显示提示信息。
采用电子标签，自动识别设备，规范巡检操作过程，同时又能提高效率，避免差错。
本机与PC机的通讯通过USB接口，快捷方便，安全可靠。
本测振仪可以有两种使用方式：1）与配套的PC机软件组成一个振动信号采集和分析系统，用于管理和实施设备状态监测工作。
2）作为独立工作的测量仪器，能进行振动、温度、转速和动平衡测量，用于非计划管理状态下的设备点检。
与本机配套的软件将基于Windows操作系统的分析和通讯两部分集合成一体，以高效可靠的数据库为基础，具有先进的管理功能，可方便地生成巡检计划任务，为企业开展设备状态监测工作提供有效的支持，各种实用的分析功能，为设备故障诊断和维修计划的实施提供了科学的依据。
测振仪的使用方法及读数
测振仪的使用方法及读数测振仪是一种用于测量物体振动特性的仪器，广泛应用于机械、航空、建筑等领域。
下面详细介绍测振仪的使用方法及读数。
一、测振仪的使用方法1.准备工作-确保测振仪处于正常工作状态。
接通电源，检查仪器的电源指示灯是否亮起，若异常则需要检修。
-设置测振仪的参数。
根据具体需求，设置测振仪的测量范围、采样频率等参数，在实际使用中，不同的振动信号需要不同的参数设置。
2.安装传感器-根据被测物体的特点，选择适合的传感器。
传感器的选择应考虑被测物体的频率范围、最大加速度以及可承受的温度和湿度等因素。
-安装传感器。
通常将传感器固定在被测物体的表面，使用磁吸盘、夹具或粘合剂等固定传感器，确保传感器与被测物体的接触紧密。
3.连接传感器与测振仪-插入传感器的连接线。
传感器的连接线一般分成两部分，一端连接传感器，另一端连接测振仪。
-将连接线插入测振仪的输入端口。
测振仪通常提供多个输入端口，具体选择哪个端口需要根据传感器的类型和测量要求来确定。
4.开始测量-打开测振仪。
按下电源开关，测振仪开始工作。
-启动数据采集。
根据测振仪的操作说明，启动数据采集功能。
有些测振仪需要通过按钮或触摸屏进行操作，有些还可以通过远程控制软件进行操作。
5.分析读数-实时监测振动信号。
测振仪会将采集到的振动信号以图表或数字形式实时显示出来，用户可以通过测振仪的显示屏或连接的显示器进行观察。
-分析振动信号的特征。
振动信号的特征包括频率、振幅、相位等，通过对这些特征的分析，可以了解被测物体的振动情况，进而判断是否存在故障或异常。
6.结束测量-停止数据采集。
根据实际需要，停止数据采集功能。
-断开传感器与测振仪的连接。
先断开连接线与测振仪的连接，然后再将传感器从被测物体上取下。
二、测振仪的读数测振仪会将采集到的振动信号以图表或数字的形式呈现给用户。
读取并分析振动信号的特征，可以帮助我们了解被测物体的振动情况。
1.振动信号的频率振动信号的频率是指每单位时间内振动的周期数。
振动测量仪操作方法说明书
振动测量仪操作方法说明书第一章概述1.1 引言振动测量仪是一种用于测量物体振动情况的仪器。
本操作方法说明书旨在为用户提供详细的操作指导，以确保正确使用振动测量仪，并获得准确可靠的测量结果。
1.2 产品特点1.2.1 高精度测量：振动测量仪采用先进的传感器和信号处理技术，可实现高精度的振动测量。
1.2.2 多功能显示：振动测量仪提供多种测量参数和图表显示，方便用户直观了解振动特性。
1.2.3 便携式设计：振动测量仪体积小巧便携，适用于现场测量和移动使用。
1.2.4 数据记录与导出：振动测量仪可进行数据记录和导出，便于后续数据分析和报告生成。
1.3 使用注意事项1.3.1 使用前必读本操作方法说明书，熟悉仪器功能和操作流程。
1.3.2 严禁将振动测量仪用于其他目的，以免造成损坏或危险。
1.3.3 在使用过程中如遇到异常情况，请及时停止使用，并咨询专业技术人员。
第二章仪器使用方法2.1 准备工作2.1.1 将振动测量仪放置在平坦稳固的工作台面上，确保仪器稳定可靠。
2.1.2 打开振动测量仪电源开关，待仪器自检完成后即可进入工作状态。
2.2 参数设置2.2.1 按照测量对象的实际需求，设置相应的测量参数，如测量范围、采样率等。
2.2.2 确保选择的测量参数对应的传感器已正确连接至振动测量仪。
2.3 传感器连接2.3.1 根据所测量对象的特点和要求，选择合适的传感器，并将其连接至振动测量仪。
2.3.2 确保传感器与被测对象的接触牢固可靠，并保持传感器与振动测量仪之间的连接线路畅通无阻。
2.4 开始测量2.4.1 将振动测量仪放置在距离被测对象适当位置。
2.4.2 按下测量按钮，使振动测量仪开始采集振动数据。
2.4.3 在测量过程中，保持被测对象处于稳定状态，避免外界干扰。
2.5 数据分析与导出2.5.1 测量完成后，通过仪器界面查看测量结果，并进行必要的数据分析和处理。
2.5.2 将测量数据导出至计算机或其他外部设备，方便后续的数据处理和报告生成。
测振仪使用说明范文
测振仪使用说明范文一、前言感谢您选择我们的测振仪。
本使用说明旨在帮助用户了解和正确操作测振仪，以便更好地完成振动测量工作。
在使用前，请仔细阅读本说明书并按照指引进行操作。
二、产品概述测振仪是一种用于测量机械设备振动的仪器，可广泛应用于工业生产、机械维修、故障诊断等领域。
通过测振仪，用户可以实时监测设备的振动情况，发现并解决振动问题，提高设备的运行稳定性和寿命。
三、产品特点1.宽频测量范围：测振仪的测量范围广，可覆盖从低频到高频的振动信号，适用于各种机械设备的振动测量需求。
2.高精度测量：测振仪采用先进的测量技术和传感器，能够精确测量设备的振动参数，提供准确的振动数据。
3.实时监测：测振仪具备实时监测功能，可以在设备运行时即时监测振动情况，并及时预警和报警，避免设备故障和损坏。
4.数据存储和分析：测振仪内部装有数据存储模块，可储存测量到的振动数据，方便用户进行后期数据分析和处理。
四、产品使用步骤1.准备工作：a.检查测振仪和传感器是否完好无损；b.将传感器正确连接到测振仪的传感器接口上；c.打开测振仪电源，确认电量充足。
2.设备连接：a.将传感器与待测设备的振动部位连接，确保连接牢固；b.如有需要，可以根据实际情况选择不同类型的传感器，如加速度传感器、速度传感器等。
3.启动测量：a.调整测振仪的测量范围和灵敏度，以适应不同的振动信号；b.按下启动按钮，开始进行振动测量。
4.数据采集：a.在设备运行过程中，测振仪会实时采集振动数据；b.可以根据需要设定采样频率，并选择相应的测量模式。
5.数据分析：a.在振动测量结束后，可以将测振仪连接到计算机上，将采集到的数据导入到分析软件进行进一步处理；b.分析软件可提供详细的数据图表和报告，帮助用户判断设备的工作状态和振动状况。
五、注意事项1.操作前务必检查测振仪和传感器的工作状态，确保正常；2.在进行振动测量时，要注意保持传感器与设备的连接牢固，以免产生误差；3.在测量过程中，要尽量避免外界影响，如强光、电磁干扰等；4.使用完毕后，应将测振仪和传感器存放在干燥、防尘的地方，以保证其正常工作和寿命；六、常见问题与解答1.为什么我测得的振动数据与实际情况不符？答：可能是由于传感器与设备连接不牢固，或者测振仪的测量范围和灵敏度设置不正确，推荐检查并重新操作。
TV100使用说明书
TV100便携式测振仪使用说明书时代集团公司北京时代之峰科技有限公司目录第一章概述 (2)本章与下一章是对TV100各项技术指标、参数、功能的简述一．基本原理 (2)二．适用范围 (2)三．基本配置及各部分名称 (2)1.基本配置 (2)2.仪器各部分名称 (2)1）主机和微型打印机 (2)2）传感器 (3)3）液晶屏 (3)第二章技术参数 (4)一．性能指标 (4)二．主要功能 (4)第三章仪器操作 (4)阅读本章，您可迅速掌握TV100的使用和操作方法一．仪器的功能键介绍与使用入门 (4)二．传感器的使用 (7)三．打印机的使用 (9)第四章保养维修与注意事项 (9)如果对使用还有什么疑问请阅读本章一．保养维修 (9)二．注意事项 (10)附录：振动标准 (10)本部分收录了一些行业对于振动测量的标准，仅供参考阅读指南：●对于首次使用TV100且希望迅速投入使用的用户建议您阅读本说明书第三章第一部分：仪器的功能键介绍与使用入门第一章概述一.基本原理本仪器采用压电式加速度传感器，把振动信号转换成电信号，通过对输入信号的处理分析，显示出振动的加速度峰值、速度真有效值或位移峰-峰值，并可用打印机打印出相应的测量值。
二.适用范围本仪器适用于常规振动测量，尤其是旋转或往复式机械中的振动测量，它不仅可以测量振动的加速度、速度、位移，而且还可以进行记录和打印输出。
本仪器的技术性能符合我国国家标准GB13823.3中正弦激励法振动标准的要求。
它广泛地应用于机械制造、电力、冶金、车辆等领域。
三.基本配置与各部分名称1. 基本配置TV100主机：1台磁性吸座：1个（选配）微型打印机：1台传感器握把：1个（选配）测振探头：1支传感器触针：1个（选配）充电器：1个2. 仪器各部分名称1）主机和微型打印机。
见图1-1图1-1 主机和打印机各部分名称1.堵板2.传感器插座3.充电器插座100主机5.打印机纸仓6.微型打印机7.显示屏8.键盘9.打印机开关 10.电源开关2）传感器。
希威HY-106工作测振仪使用说明书
HY-106 工作测振仪1 概述HY-106工作测振仪是一种新型的数据采集仪器。
它可以有两种使用方式：1）与运行在WINDOWS 98(第二版)以上的分析软件和通讯软件组成一个振动信号采集和分析系统，用于管理和实施设备状态监测工作。
2）作为独立工作的测振仪, 仪器能测量宽带振动的加速度（真峰值）、速度（有效值）和位移（真峰-峰值），还能测量设备的表面温度，用于非计划管理状态下的设备点检。
HY-106的键操作简单易学，图形点阵式液晶可显图形和字符，界面直观明了，提示信息全部汉化。
先进的设备标签识别装置，对测点确认提供了先进的支持手段，规范了巡检操作过程。
与PC机通讯操作采用非接触式红外接口，安全可靠，方便实用。
配套软件以高效可靠的数据库为基础，具有先进的管理功能，可方便地生成计划巡检任务,为企业开展设备状态监测工作提供有效的支持，各种实用的分析功能，为设备故障诊断和维修计划的实施提供了科学的依据。
2 技术参数1）显示器：128×64图形点阵液晶显示器，带自动背光，可显示图形、汉字和其它字符。
2）示值误差振动量：±（5％读数+2个字）。
温度：±2℃。
3）振动传感器共振频率：20kHｚ。
4）电源：DC 7.2V（可充电锂电池组）。
5）功耗：约0.5W。
6）频率范围：加速度速度位移频率范围10Hz～5kHz 10Hz～1kHz 10Hz～100Hz频率分辨率 6.25Hz 2.5Hz 0.5Hz采样点数2048 1024 5127）量程：加速度0.1ｍ/ｓ2～200.0ｍ/ｓ2 真峰值速度0.1ｍｍ/ｓ～140.0ｍｍ/ｓ有效值位移1ｕｍ～4000ｕｍ真峰－峰值温度-15℃～150℃８）内存量：512k SRAM（可存放带波形数据100～400条）。
９）自动关机：在非测试状态下，停止键操作后5分钟，自动关机。
10）报警：数据溢出或大于报警值均有声音、汉字和图形信息提示。
11）外型尺寸：230ｍｍ×120ｍｍ×43ｍｍ。
941B超低频测振仪使用说明书
. . ..目录一.概述二.主要技术指标三.原理四.使用方法五.仪器的成套性附:常见故障排除先生联系方式：09市振恒电子技术XX公司（Tel）：09传真（Fax）：06（Mail）：zhengdp-zhenhengfoxmail.网址（）：.zhenhengdianzi.地址（Add）：市南湖区亚太路778号中国科学院园区8号楼1101邮编（Zip）：314006941B型超低频测振仪一．概述941B型超低频测振仪是一种用于超低频或低频振动测量的多功能仪器，目前已被公司、高等院校、科研院所等机构广泛应用于多种场合的振动测量和监测，以优异的性能获得了用户的认可。
1.用途1)地面和各种结构物的脉动测量及振动监测。
2)一般工程结构如桥梁、楼房、码头、大坝、海洋平台等的脉动测量和各种振动试验中的振动测量及监测。
3)诸如水轮发电机组等大型旋转设备的振动测量。
4)隔振平台等的微弱振动测量。
5)诸如悬索桥等高柔结构的超低频大幅值测量。
6)其他低频超低频振动测量。
2.特点1)一机多能：通过拾振器的微型拨动开关，可直接测量加速度或速度，与放大器配接后，可测量位移。
2)使用方便：拾振器无需电源供电，无需调零。
3)性能优异：由于使用了无源伺服反馈技术，能够实现超低频（低至0.17 Hz）大位移（600mm）振动测量。
4)宽频带、高分辨率、大动态围、抗冲击性能好、适合运输，可直接与各种数5)据采集系统配接。
振动测量系统一般包括传感器、放大器和数据采集仪三部分。
941B型振动传感器可与941型放大器，G01型数据采集仪（USB接口）构成一套完整的振动测试系统，完成各种振动测量和分析任务。
放大器具有放大、积分、高陡度滤波和阻抗变换的功能，G01型数据采集分析系统可完成数据采集和分析功能。
用户可根据需要，选取拾振器上微型拨动开关及放大器上参数选择开关相应的档位，可提供测点的加速度、速度或位移参量，并可提供不同频带和不同滤波陡度。
测振仪使用方法
测振仪使用方法概述测振仪是一种用于测量机械设备振动并分析振动特性的仪器。
测振仪可以帮助工程师在设备运行过程中监测振动情况，及时发现故障并采取相应的维修措施。
本文档将介绍测振仪的基本使用方法，包括仪器的连接、设置和数据分析等内容。
连接测振仪1.确保测振仪和被测设备已经准备好，并处于停止状态。
2.将测振仪的电源线插入适配器，然后将适配器插入电源插座，将测振仪开关打开，等待仪器完成自检。
3.使用所提供的连接线将测振仪的输出端口与被测设备的振动传感器连接。
4.确保连接线的插头与接口正确对应，并保持良好的接触。
若需要，可以使用扳手固定连接线。
设置测振仪1.打开测振仪的触摸屏或键盘，进入仪器的主界面。
2.使用触摸屏或键盘上的方向键，选择“设置”菜单，进入设置选项。
3.在设置选项中，可以根据需要进行以下配置：–振动单位：设置测振仪显示振动数据的单位，例如mm/s、g、in/s等。
–振动量程：设置测振仪的量程范围，根据被测设备的振动级别选择适当的量程。
–数据采集频率：设置测振仪的数据采集频率，一般选择适当的采样频率以满足需求。
–报警设置：可以设置测振仪的报警阈值，当振动超过设定的阈值时，测振仪会发出警报。
4.完成设置后，返回主界面，测振仪即可开始工作。
数据采集与分析1.确保被测设备处于正常工作状态，然后按下测振仪上的开始采集按钮，仪器开始采集振动数据。
2.测振仪会实时显示振动数据，并根据设置的单位和量程进行相应的换算和显示。
3.常见的振动参数包括振动速度、振动加速度、位移等。
根据需要可以在测振仪上选择显示相应的振动参数。
4.在数据采集过程中，可以随时记录异常情况，例如突发的振动峰值或持续的异常振动。
5.数据采集完成后，可以将数据导出到计算机或存储设备进行进一步分析。
测振仪通常提供USB接口或SD卡插槽来实现数据的传输和存储。
6.使用计算机上的相应软件对采集到的振动数据进行分析，查找故障原因，并制定相应的维修方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
G01通用数据采集仪和分析系统使用说明书中国地震局工程力学研究所目录一.功能和用途说明--------------------------------------------------------------3 二．软件安装步骤说明----------------------------------------------------------3 三．软件使用说明-----------------------------------------------------------------4 四．采集仪使用说明------------------------------------------------------------24一、功能和用途说明本系统包括采集仪和软件两个部分。
采集仪为16位、USB总线、最高采样率可达到400KHz的16通道的数据采集仪器。
软件有数据采集、数据触发采集、时域滤波、波形编辑、数据微分、积分和统计、频域分析、自动判断结构固有频率、结构振型分析、多通道信号失真度测量、虚拟电压表和示波器共11个模块组成。
提供了多种采集方式、丰富的数据时域分析、频率分析等功能。
可用于地脉动、结构脉动、爆破、桥梁、大坝和结构等建筑物的健康诊断和分析、环境振动影响分析、结构振型分析等。
二、安装步骤1. 先安装驱动程序。
解压缩“数据采集驱动程序”文件,解压缩后选择“USB2080”文件里面的“app”文件,打开“app”文件,点击setup。
如果已经安装了波速测量软件、挠度测量软件、振动台标定软件中的任何一个驱动程序，在这不需要再安装驱动程序，直接安装应用程序。
2.安装应用软件。
打开”数据采集应用软件”文件,点击setup。
安装完后。
3.安装完后,连接好仪器和电脑,电脑会自动安装仪器的USB口驱动，按照提示分别选择“自动安装”、“只安装一次”，此过程需要一定的时间，请耐心等待。
4.到电脑的“所有程序”里就可以看到了“中国地震局工程力学研究所数据采集软件”了。
三、软件使用说明1.主窗口运行软件后,进入主窗口。
用鼠标左键点击主窗口的不同菜单来进入相应的子窗口。
主窗口菜单如下图一:图一:主窗口点击“数据采集系统”菜单，会自动弹出其子菜单，如图二所示。
每个子菜单对应个子窗口。
图二：主窗口的子菜单2.数据采集软件此模块有以下几个功能：1~16通道的数据采集、分析、保存、定时采集，在采集的同时可对其中一个通道进行FFT分析、自功率谱分析、自功率谱密度分析、自相关分析、提取主频信号、查看噪声信号和谐波、求信号主频率值，信号均方根，在采集的同时可求取每个通道的最大幅值，可选择边采集边保存数据和试波。
从主窗口选择“数据采集系统”的子菜单“数据采集软件”来打开子窗口——16通道数据采集软件窗口，如图三所示。
图三16通道数据采集软件此窗口的参数介绍如下所描述。
首通道和末通道--------用来设置采集仪的工作通道,例如首通道选择为0,末通道选择为5,采集仪将从第0通道到第5通道处于数据采集状态,注意首通道选择的数必须小于或等于末通道选择的数,本采集仪有16个通道,从第0通道到第15通道。
故选择的通道数要小于或等于15。
把鼠标移动到此参数上,然后按下鼠标左键后,弹出个从0到31的可选择的菜单来,然后选择某个数。
例如把鼠标移动到参数首通道上,然后左键单击,出现如图四所示。
图四移动鼠标到要选择的数,然后左键单击选择。
末通道操作方法一样。
采集频率-----------用来设置采集仪器的采样频率。
默认为128,可对此参数写入你所需要的采样率。
输入方法:把鼠标移动到此参数上,鼠标变成| ,然后单击鼠标左键,使鼠标处于输入字状态。
由于软件里自动设置每个通道每次读取点熟为512,故采样率应该大于32。
要注意，此设置是每个通道的采样频率，总采样频率为此值乘以所用通道数，总采样频率要必须大于140。
程控增益-------------用来设置程控放大器倍数。
请选择要边采集边分析的通道---------------用来设置边采集边分析的通道,默认为第0通道。
此参数可以在启动采集后设置。
例如选择2,则采集仪的第2通道所采集的数据将在采集的同时被调到最下面的示波器里进行相应的分析。
信号分析菜单---------------用来对被选择边采集边分析通道每次读取的数据进行不同形式的分析。
移动鼠标到此参数上,左键单击,出现下拉菜单。
如图六所示。
图六默认为只采集不分析,既只把被选择边采集边分析通道的每次采集的数据波形显示在最下面的示波器里。
主频信号频率值-------------显示被选择边采集边分析通道的主频率。
信号均方根-----------显示被选择边采集边分析通道的信号均方根。
请选择数据保存路径------------------把鼠标移动到此参数的最右边的打开文件标志上,单击,自动弹出普通的文件保存对话框。
建议文件格式保存为文本文档,既后缀为txt。
此参数应该在开始采集前设置好。
信号最大值------------显示每个通道每次读取数据的最大幅值。
从上到下对应第0通道到第15通道的所采集的数据的最大值。
设置采样时间----------------用来设置采样多长时间后软件自动停止采样。
默认为0。
表示等到按下停止采样后,才停止。
单位为秒。
例如:输入100,采样100秒后软件自动停止采样。
提取信号菜单---------------用来提取被选择边采集边分析通道的数据的不同信号成分。
默认提取所有信号。
移动鼠标到此参数上,左键单击,,出现下拉菜单。
如图五所示。
图五然后选择所需要项。
“只提取主频信号”表示对这次读取的数据为功率谱最大值对应的频率的信号部分。
开始采集-------单击此按钮,采集仪开始采集数据。
停止采集-------单击此按钮,采集仪停止采集数据。
保存数据和试采菜单----------选择“保存数据”选项，软件边采集边保存数据；选择“试采”选项，软件将只采集不保存数据。
采集步骤如下：第一步.设置好以下几个参数值:首通道、末通道、采样频率、请选择数据保存路径、设置采样时间(如不知道要采集多长时间,不设置,使其为0)。
这几个参数必须在开始采集前设置,在采集的过程中不可以修改。
如需要修改,先停止采集,再修改。
设置好保存数据和试波菜单。
第二步.点开始采集,进行数据采集。
第三步.设置要边采集边分析的通道,选择信号分析菜单里的各子菜单和提取信号菜单来分析此通道每次采集的数据。
在采集的过程中可修改这些参数值。
第四步.点停止采集按钮,停止采集。
示波器说明--------分两个示波器,上面示波器时实显示采集的数据。
上面的示波器按照要采集的通道数分成相应的几层,例如共有5个通道采集数据,则点开始采集后,此示波器将被分为五层。
最上层显示首通道采集的数据波形,然后依次对应各通道,最下层显示末通道采集的数据波形。
下面示波器用来显示被选择边采集边分析通道的分析结果的波形。
下面示波器带有3个光标,从上到下为光标1,光标2,光标3。
每个光标有分别有横光标和竖光标构成及两个分别显示对应横光标和竖光标位置的值的控件,且横光标和竖光标相互独立,数据显示处。
横光标用来上下移动,来测量波形的幅值,其所在位置值将显示在对应光标的右边显示值空件里,竖光标用来左右移动,来测量波形的X轴值,其所在位置值显示在对应光标的左空件里。
如图七所示。
图七波形编辑工具说明--------用来编辑波形。
必须是在停止采集后才能用。
每个示波器对应个波形编辑器，如右图所示。
此工具的第一个十字形图标为光标拖动选项，故先用鼠标点下它，然后才能移动鼠标到对应的示波器，来拖动对应示波器的光标。
第三个图标为移动波形选项。
第二个图标为波形放大收缩选项,点击它出现5个子图标,如右图所示。
此图标的第一个子图标可用来对所选择范围内的波形进行上下和左右方向同时放大;第二个子图标为左右方向放大所选择范围内的波形;第三个子图标为左右方向放大所选择范围内的波形;第四个子图标为恢复波形原始状态;后面两工具分别为放大和收缩整个波形。
波形编辑工具功能和操作跟各操作系统的画图里的编辑功能差不多。
关闭按钮----------鼠标左键单击此按钮,关闭此窗口,回到主窗口。
(注意,不能同时打开两个子窗口,不能在打开子窗口后关闭主窗口,主窗口最后关闭。
应该先关闭已经打开的子窗口后,在从主窗口的菜单打开其它的某个子窗口。
3.触发采集软件此模块有以下几个功能：1~16通道的数据采集、分析、保存、触发采集、触发定时采集，在采集的同时可对其中一个通道进行FFT 分析、自功率谱分析、自功率谱密度分析、自相关分析、提取主频信号、查看噪声信号和谐波、求信号主频率值，信号均方根，在采集的同时可求取每个通道的最大幅值，可选择边触发采集和触发定时采集。
其界面如图八所示。
图八触发采集软件此软件比上面介绍的采集软件多了个功率谱触发保存数据的功能。
触发前，只采集不保存数据，触发成功后，指示灯变亮，软件开始边采集边保存数据。
采集方式控制菜单里有两个选项：“触发采集”和“触发定时采集”。
如果选择“触发采集”选项，当任何个通道所采集的信号的最大自功率谱值大于“触发限值”设置的值后，软件自动触发来保存数据，否则只采集不保存数据。
触发成功后，直到按下“停止采集”按钮后，软件才停止采集和保存数据。
如果选择了“触发定时采集”选项，应该先在“触发定时”参数里输入要定时间值，其意思是当触发成功后，软件进入边采集边保存数据状态，保持此状态时间达到“触发定时”输入的时间值时，软件自动进入只采集不保存状态，同时等待下次触发。
其功能跟数据采集模块的功能一样，故在此不再讲述。
4.数据时域滤波此模块功能如下：数字滤波（低通、带通、高通、带阻）、信号截取、把波形转换为实际参量波形（如位移、速度、加速度）、提取主频信号和求取信号主频率值、求取和保存每个通道的最大峰值、FFT分析、自功率谱、自功率谱密度、自相关分析、保存分析结果。
从主窗口菜单打开此子窗口，其作用是用来数字滤波和一些频谱分析。
如图九所示。
图九数据时域滤波参数说明：处于分析状态-------------使软件处于运行状态。
停止分析------------使软件暂时停止运行。
请选择将要读取的文件--------用来选择要读取数据的文件。
读数据--------把被选择的文件的数据读出来。
指示灯-------灯亮表示正在读数据，灯由亮变暗表示数据读完。
主菜单-----此菜单只有两项选择：显示原始数据和数字滤波，默认为显示原始数据。
当把数字滤波的各参数设置好后，选择数字滤波项，软件完成数字滤波功能。
通道数------显示所读数据共有几个通道的数据。
滤波器类型--------此菜单有4个选项：低通、高通、带通、带阻。
