扬声器参数详解
扬声器的的主要参数
扬声器的的主要参数扬声器是一种将电信号转化为声音的设备，被广泛应用于音频播放、通信、娱乐等领域。
扬声器的主要参数涵盖了声音质量、功率、频率响应、灵敏度、失真等方面。
1.声音质量：声音质量是衡量扬声器性能的重要指标之一、主要包括音色、清晰度、动态范围、时域响应等。
音色指音频信号的频谱特征，例如高音、低音的表现能力。
清晰度指声音的纯净程度，音频信号的细节表现能力。
动态范围指能够表现出的最大和最小音量之间的差异。
时域响应指扬声器对音频信号的快速响应能力。
2.功率：扬声器的功率是指扬声器能够承载的最大电功率。
功率一般分为额定功率和峰值功率。
额定功率指扬声器连续工作时所能承受的功率，峰值功率指扬声器短时间承受的最大功率。
功率的大小直接关系到扬声器的音量和音质。
3.频率响应：频率响应是指扬声器在各个频率上的响应能力。
扬声器应该能够准确地重现音频信号中的不同频率，以达到清晰的声音效果。
频率响应曲线可以描述扬声器在不同频率下的声压级输出。
4.灵敏度：灵敏度是指扬声器在输入相同电信号时产生的声音压力级。
灵敏度越高，扬声器在相同电信号输入下，产生的声音越响亮。
灵敏度可以决定扬声器的音量输出范围。
5.失真：失真是指扬声器在声音再现过程中所引入的任何与源信号不一致的变化。
常见的失真包括谐波失真、非线性失真、相位失真等。
失真会降低声音的质量，因此选择低失真扬声器是非常重要的。
除了以上主要参数外，扬声器还有一些衍生的参数，例如阻抗、声音覆盖角度、尺寸等。
阻抗是指扬声器对电信号的阻力大小，一般以欧姆（Ω）为单位。
声音覆盖角度指扬声器在水平和垂直方向上对声音的覆盖范围。
尺寸是指扬声器的物理外观尺寸，通常以直径和深度表示。
总之，扬声器的主要参数包括声音质量、功率、频率响应、灵敏度和失真等。
这些参数对于扬声器的性能和音质都有着重要的影响，用户在购买和选择扬声器时应综合考虑这些参数来满足自己的需求。

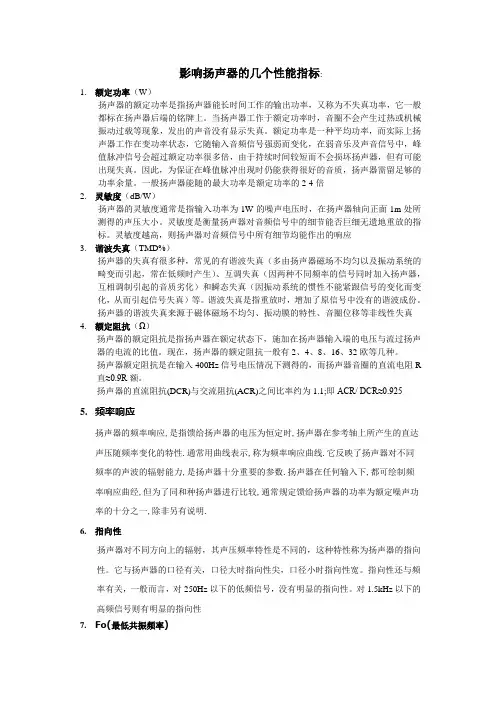

影响扬声器的几个性能指标
影响扬声器的几个性能指标:1.额定功率（W）扬声器的额定功率是指扬声器能长时间工作的输出功率，又称为不失真功率，它一般都标在扬声器后端的铭牌上。
当扬声器工作于额定功率时，音圈不会产生过热或机械振动过载等现象，发出的声音没有显示失真。
额定功率是一种平均功率，而实际上扬声器工作在变功率状态，它随输入音频信号强弱而变化，在弱音乐及声音信号中，峰值脉冲信号会超过额定功率很多倍，由于持续时间较短而不会损坏扬声器，但有可能出现失真。
因此，为保证在峰值脉冲出现时仍能获得很好的音质，扬声器需留足够的功率余量。
一般扬声器能随的最大功率是额定功率的2-4倍2.灵敏度（dB/W）扬声器的灵敏度通常是指输入功率为1W的噪声电压时，在扬声器轴向正面1m处所测得的声压大小。
灵敏度是衡量扬声器对音频信号中的细节能否巨细无遗地重放的指标。
灵敏度越高，则扬声器对音频信号中所有细节均能作出的响应3.谐波失真（TMD%）扬声器的失真有很多种，常见的有谐波失真（多由扬声器磁场不均匀以及振动系统的畸变而引起，常在低频时产生）、互调失真（因两种不同频率的信号同时加入扬声器，互相调制引起的音质劣化）和瞬态失真（因振动系统的惯性不能紧跟信号的变化而变化，从而引起信号失真）等。
谐波失真是指重放时，增加了原信号中没有的谐波成份。
扬声器的谐波失真来源于磁体磁场不均匀、振动膜的特性、音圈位移等非线性失真4.额定阻抗（Ω）扬声器的额定阻抗是指扬声器在额定状态下，施加在扬声器输入端的电压与流过扬声器的电流的比值。
现在，扬声器的额定阻抗一般有2、4、8、16、32欧等几种。
扬声器额定阻抗是在输入400Hz信号电压情况下测得的，而扬声器音圈的直流电阻R 直≈0.9R额。
扬声器的直流阻抗(DCR)与交流阻抗(ACR)之间比率约为1.1;即ACR/ DCR≈0.9255.频率响应扬声器的频率响应,是指馈给扬声器的电压为恒定时,扬声器在参考轴上所产生的直达声压随频率变化的特性.通常用曲线表示,称为频率响应曲线.它反映了扬声器对不同频率的声波的辐射能力,是扬声器十分重要的参数.扬声器在任何输入下,都可绘制频率响应曲经,但为了同和种扬声器进行比较,通常规定馈给扬声器的功率为额定噪声功率的十分之一,除非另有说明.6.指向性扬声器对不同方向上的辐射，其声压频率特性是不同的，这种特性称为扬声器的指向性。

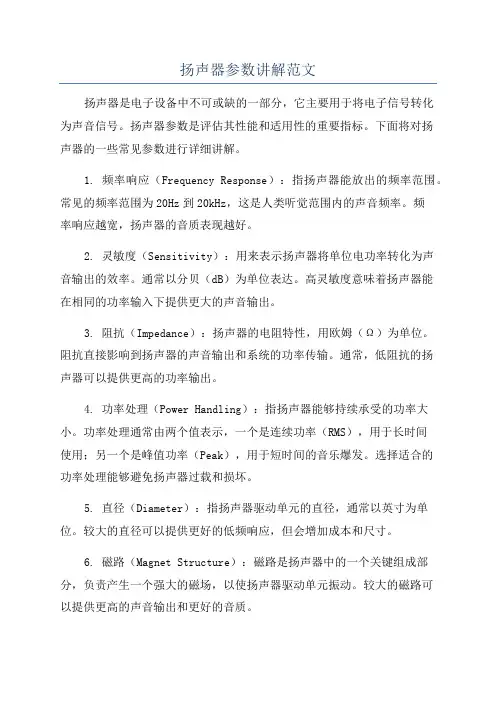

扬声器参数讲解范文
扬声器参数讲解范文扬声器是电子设备中不可或缺的一部分，它主要用于将电子信号转化为声音信号。
扬声器参数是评估其性能和适用性的重要指标。
下面将对扬声器的一些常见参数进行详细讲解。
1. 频率响应（Frequency Response）：指扬声器能放出的频率范围。
常见的频率范围为20Hz到20kHz，这是人类听觉范围内的声音频率。
频率响应越宽，扬声器的音质表现越好。
2. 灵敏度（Sensitivity）：用来表示扬声器将单位电功率转化为声音输出的效率。
通常以分贝（dB）为单位表达。
高灵敏度意味着扬声器能在相同的功率输入下提供更大的声音输出。
3. 阻抗（Impedance）：扬声器的电阻特性，用欧姆（Ω）为单位。
阻抗直接影响到扬声器的声音输出和系统的功率传输。
通常，低阻抗的扬声器可以提供更高的功率输出。
4. 功率处理（Power Handling）：指扬声器能够持续承受的功率大小。
功率处理通常由两个值表示，一个是连续功率（RMS），用于长时间使用；另一个是峰值功率（Peak），用于短时间的音乐爆发。
选择适合的功率处理能够避免扬声器过载和损坏。
5. 直径（Diameter）：指扬声器驱动单元的直径，通常以英寸为单位。
较大的直径可以提供更好的低频响应，但会增加成本和尺寸。
6. 磁路（Magnet Structure）：磁路是扬声器中的一个关键组成部分，负责产生一个强大的磁场，以使扬声器驱动单元振动。
较大的磁路可以提供更高的声音输出和更好的音质。
7. 物理尺寸（Physical Dimensions）：扬声器的物理尺寸对于安装和使用非常重要。
尺寸包括直径、深度、重量等。
合适的尺寸能够更好地适应设备和空间的需求。
8. 防护等级（Ingress Protection）：指扬声器对于外界物质（如水、尘等）侵入的防护能力。
防护等级通常使用IP加数字表示。
例如，IP65表示扬声器具有完全防护尘埃的能力和防水能力，适用于户外使用。

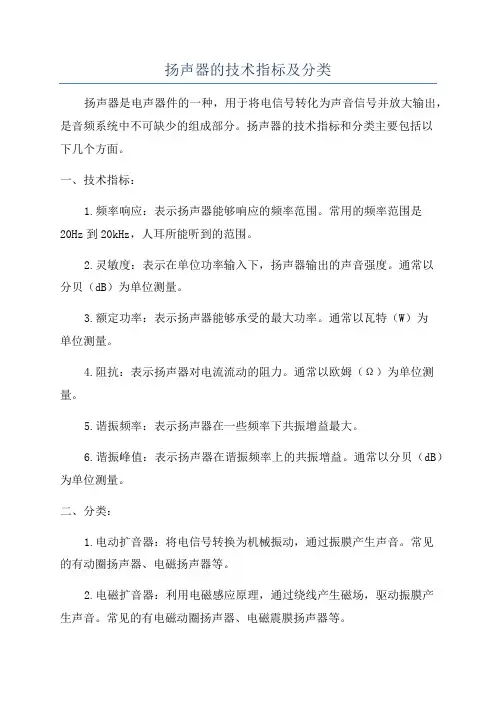

扬声器的技术指标及分类
扬声器的技术指标及分类扬声器是电声器件的一种，用于将电信号转化为声音信号并放大输出，是音频系统中不可缺少的组成部分。
扬声器的技术指标和分类主要包括以下几个方面。
一、技术指标：1.频率响应：表示扬声器能够响应的频率范围。
常用的频率范围是20Hz到20kHz，人耳所能听到的范围。
2.灵敏度：表示在单位功率输入下，扬声器输出的声音强度。
通常以分贝（dB）为单位测量。
3.额定功率：表示扬声器能够承受的最大功率。
通常以瓦特（W）为单位测量。
4.阻抗：表示扬声器对电流流动的阻力。
通常以欧姆（Ω）为单位测量。
5.谐振频率：表示扬声器在一些频率下共振增益最大。
6.谐振峰值：表示扬声器在谐振频率上的共振增益。
通常以分贝（dB）为单位测量。
二、分类：1.电动扩音器：将电信号转换为机械振动，通过振膜产生声音。
常见的有动圈扬声器、电磁扬声器等。
2.电磁扩音器：利用电磁感应原理，通过绕线产生磁场，驱动振膜产生声音。
常见的有电磁动圈扬声器、电磁震膜扬声器等。
3.电容扩音器：利用电容原理产生声音，通过改变电场来控制声音的大小。
常见的有电容振膜扬声器。
4.电阻扩音器：利用电流通过电阻产生热效应，改变声音的大小。
常见的有电阻振膜扬声器。
5.音栓扩音器：利用空气流过音孔和障板产生共振效应，放大声音。
常见的有共振腔扬声器。
6.无线扩音器：利用无线电技术传输音频信号，无需线缆连接。
常见的有蓝牙扬声器、Wi-Fi扬声器等。
7.多声道扩音器：用于多声道音频系统，可以将音频信号分成多个声道输出。
常见的有2.1声道、5.1声道、7.1声道等。
以上是扬声器的技术指标及分类的基本介绍，扬声器的种类繁多，每种扩音器都有其特定的应用场景和优势。
在选择和使用扬声器时，需要根据实际需求和预算做出合适的选择。

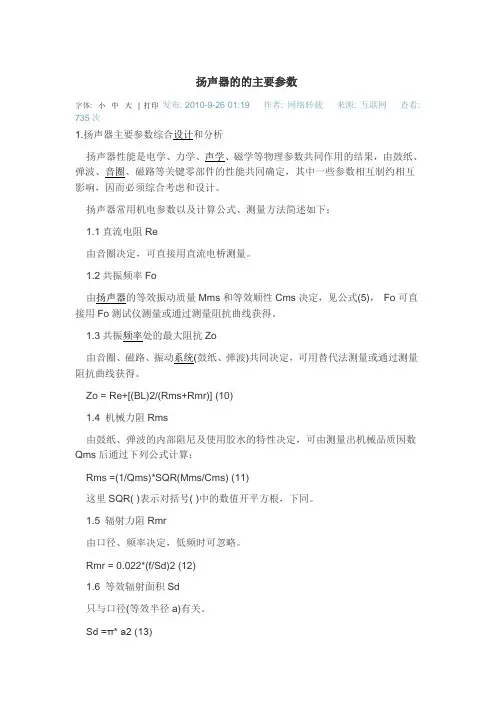

扬声器的的主要参数
扬声器的的主要参数字体: 小中大| 打印发布: 2010-9-26 01:19 作者: 网络转载来源: 互联网查看: 735次1.扬声器主要参数综合设计和分析扬声器性能是电学、力学、声学、磁学等物理参数共同作用的结果，由鼓纸、弹波、音圈、磁路等关键零部件的性能共同确定，其中一些参数相互制约相互影响，因而必须综合考虑和设计。
扬声器常用机电参数以及计算公式、测量方法简述如下：1.1直流电阻Re由音圈决定，可直接用直流电桥测量。
1.2共振频率Fo由扬声器的等效振动质量Mms和等效顺性Cms决定，见公式(5)，Fo可直接用Fo测试仪测量或通过测量阻抗曲线获得。
1.3共振频率处的最大阻抗Zo由音圈、磁路、振动系统(鼓纸、弹波)共同决定，可用替代法测量或通过测量阻抗曲线获得。
Zo = Re+[(BL)2/(Rms+Rmr)] (10)1.4 机械力阻Rms由鼓纸、弹波的内部阻尼及使用胶水的特性决定，可由测量出机械品质因数Qms后通过下列公式计算：Rms =(1/Qms)*SQR(Mms/Cms) (11)这里SQR( )表示对括号( )中的数值开平方根，下同。
1.5 辐射力阻Rmr由口径、频率决定，低频时可忽略。
Rmr = 0.022*(f/Sd)2 (12)1.6 等效辐射面积Sd只与口径(等效半径a)有关。
Sd =π* a2 (13)1.7 机电耦合因子BL由磁路Bg值和音圈线有效长度L决定，也可通过测量电气品质因数Qes后用下列公式计算:(BL)2 =(Re/Qes)*SQR(Mms/Cms) (14)1.8 等效振动质量Mms由音圈质量Mm1、鼓纸等效质量Mm2、辐射质量Mmr共同决定，Mms可由附加质量法测量获得。
Mms=Mm1+Mm2+2Mmr1.9 辐射质量Mmr只与口径(等效半径a)有关。
Mmr =2.67*ρo* a3 (16)其中ρo=1.21kg/m3为空气密度，a为扬声器等效半径。
1.10 等效顺性Cms是指扬声器振动系统的支撑部件的柔顺度.其值越大,扬声器的整个振动系统越软.单位:毫米/牛顿(mm/N).由鼓纸顺性Cm1、弹波顺性Cm2共同决定，此顺性即是我们所称的变位，只是单位需换算为国际单位制：m/N,而变位可以用变位仪直接测量。

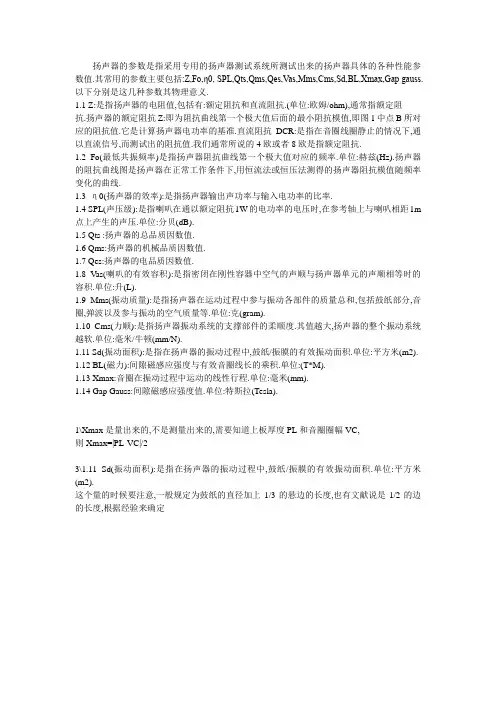

扬声器参数
扬声器的参数是指采用专用的扬声器测试系统所测试出来的扬声器具体的各种性能参数值.其常用的参数主要包括:Z,Fo,η0, SPL,Qts,Qms,Qes,Vas,Mms,Cms,Sd,BL,Xmax,Gap gauss.以下分别是这几种参数其物理意义.1.1 Z:是指扬声器的电阻值,包括有:额定阻抗和直流阻抗.(单位:欧姆/ohm),通常指额定阻抗.扬声器的额定阻抗Z:即为阻抗曲线第一个极大值后面的最小阻抗模值,即图1中点B所对应的阻抗值.它是计算扬声器电功率的基准.直流阻抗DCR:是指在音圈线圈静止的情况下,通以直流信号,而测试出的阻抗值.我们通常所说的4欧或者8欧是指额定阻抗.1.2 Fo(最低共振频率)是指扬声器阻抗曲线第一个极大值对应的频率.单位:赫兹(Hz).扬声器的阻抗曲线图是扬声器在正常工作条件下,用恒流法或恒压法测得的扬声器阻抗模值随频率变化的曲线.1.3 η0(扬声器的效率):是指扬声器输出声功率与输入电功率的比率.1.4 SPL(声压级):是指喇叭在通以额定阻抗1W的电功率的电压时,在参考轴上与喇叭相距1m 点上产生的声压.单位:分贝(dB).1.5 Qts :扬声器的总品质因数值.1.6 Qms:扬声器的机械品质因数值.1.7 Qes:扬声器的电品质因数值.1.8 V as(喇叭的有效容积):是指密闭在刚性容器中空气的声顺与扬声器单元的声顺相等时的容积.单位:升(L).1.9 Mms(振动质量):是指扬声器在运动过程中参与振动各部件的质量总和,包括鼓纸部分,音圈,弹波以及参与振动的空气质量等.单位:克(gram).1.10 Cms(力顺):是指扬声器振动系统的支撑部件的柔顺度.其值越大,扬声器的整个振动系统越软.单位:毫米/牛顿(mm/N).1.11 Sd(振动面积):是指在扬声器的振动过程中,鼓纸/振膜的有效振动面积.单位:平方米(m2).1.12 BL(磁力):间隙磁感应强度与有效音圈线长的乘积.单位:(T*M).1.13 Xmax:音圈在振动过程中运动的线性行程.单位:毫米(mm).1.14 Gap Gauss:间隙磁感应强度值.单位:特斯拉(Tesla).1\Xmax是量出来的,不是测量出来的,需要知道上板厚度PL和音圈圈幅VC,则Xmax=|PL-VC|/23\1.11 Sd(振动面积):是指在扬声器的振动过程中,鼓纸/振膜的有效振动面积.单位:平方米(m2).这个量的时候要注意,一般规定为鼓纸的直径加上1/3的悬边的长度,也有文献说是1/2的边的长度,根据经验来确定首先，我们来谈谈如何认识一个喇叭单元，这是我们每个生产厂家、每个扬声器系统设计人员要面对的一个最基本而又是最重要的问题。
扬声器主要技术参数
揚聲器主要技朮參數1.额定阻抗Z扬声器是一个感性负载元件。
对于交流信号而言，它的阻抗是随着频率变化而变化的，其典型的阻抗曲线如图-3所示。
在写真疯后面的第一个阻抗最小值即为额定阻抗值。
它是计算分频器和放大器输出功率的主要依据2.音圈直流电阻Re音圈的直流电阻均比额定阻抗小，一般为额定阻抗的0.85倍左右。
3.谐振频率fo谐振频率指得是扬声器在自由声场中低频段阻抗值达到最大值的时候所对应的频率（见图-3）fo的值与扬声器的口径有关，口径大时fo一般都比较低，低音扬声器的fo一般都在18-80Hz的范围内。
4.总Q值Qts它反映了扬声器fo附近的振动系统的阻尼状态，是决定扬声器低频特性的重要参数。
5.谐振阻抗Zmax谐振阻抗指的是扬声器fo出的阻抗值。
6.有效振动直径Din它的值为扬声器振动板的直径与1/2的折环宽度的和（单位：mm）该值不仅与箱体容积有关，而且决定了扬声器在低频段（20-100Hz）可输出的最大声功率。
7.等效振动质量Mo扬声器的等效振动质量指的是扬声器的振动系统和因为扬声器振动时空气的反作用力而附加在锥盆两侧的附加质量之和。
8.机械Q值Qms它反映了扬声器fo处悬挂系统的机械阻尼状态的量。
实际测试表明它对扬声器的中高频的表现也有影响。
9.电Q值Qes它反映了扬声器fo处的电阻尼的量。
同样它对扬声器的中高频的表现也有影响。
10.等效容积Vas等效容积是一个扬声器设计中极为重要的参数。
它指的是在这个容积中空气的声顺与扬声器的声顺相等（单位：L）它是一个与箱体容积成比例的量，不同的扬声器Vas相差很大，小的只有2升，大的可达三百升以上。
11.线性位移Xmax它是指扬声器锥盆的单向最大线性振幅（单位：mm）现代新型大功率低频扬声器的线性位移可以达到3-12毫米（视扬声器尺寸4-8寸不等）它有效的提高了现代小口径扬声器的低频重放能力。
使小口径单元也能够发出具有类似大口径单元的低频能量。
12.特性灵敏度它的定义为在扬声器装在标准障板上在有效频带内输入一瓦的粉红色噪声信号，在扬声器正面轴线上离基准点1米的距离处的声压级（单位：db）它反映了扬声器单元的易推程度。
扬声器参数讲解
扬声器参数讲解1.RMSE-free：此为所测得的参数值反推阻抗曲线，并以此估之阻抗曲线和原测得之阻抗曲线作一误差平方和的计算，故此值愈大，表示所测得的参数愈不可靠，须重新检测测试程序及接法.2.Fs：即Fo，最低共振频率，这个参数决定了扬声器声音重现的低频界限，它决定于扬声器振动系统的等效质量和等效力顺，即Fs=(1/2)(MmsCms)-1/22.1增加边的硬度可提高Fs，增加弹波的硬度可提高Fs。
2.2增加等效振动质量，即增加边，胴体，音圈，弹波，中心胶，防尘盖和加大口径(即空气负载)的重量，均可降低Fs。
3.Re：线圈的直流阻抗，Re=*L/S：音圈导线的电阻率，L：音圈导线的长度，S：音圈导线的横截在积。
Zmax：扬声器阻抗曲线上的峰值阻抗Ro=Zmax/Re 4.Res：电气系统的等值电阻值。
Res=Zmax-Re=(Bl)2/Rms Rms：支撑系统的等效力阻。
4.1改变振动系统的力阻，如在管材，鼓纸和T铁上打孔或将弹波的材质改稀，或将含浸浓度降低，或增加鼓纸的刚性(将鼓纸纤维打短打细以压得更紧)，或改软振动系统，盆架的窗口改大，可提高Res。
4.2增加BL值可提高Res(对Res影响最大)Rms为振动系统的力阻。
4.3随喇叭口径的增加而降低(增加了sd值)，Rmr为幅射力阻，面积越大其值越大。
5.Qms：机械系统的阻尼系数。
Qms=o*Mms/Rms，Rms=(Bl)2/Res.5.1改变振动系统的力阻，如在管材，鼓纸和T铁上打孔或将弹波的材质改稀，或将含浸浓度降低，或增加的鼓纸的刚性(将鼓纸纤维打短打细以压得更紧)，或改软振系统，盆架的窗口改大，可提高Qms。
5.2增加等效振动质量，即增加边，胴体，音圈，弹波，中心胶，防尘盖和加大口径(即空气负载)的重量，均可提高Qms.5.3改变音圈管材材质(Kapton比aluminum高，til比kapton高)5.4增加喇叭的Fs值可提高Qms。
扬声器的主要参数
扬声器的主要参数扬声器的主要参数有额定阻抗、功率、频率特性、谐振频率、灵敏度、失真度、等效质量、等效顺性、弹性系数、总品质因数等效容积、等效振动半径、磁感应强度、磁通量、线性范围、指向性等。
1．额定阻抗扬声器额定阻抗也称标称阻抗值，即扬声器在共振峰后所呈现的最小阻抗，有4Ω、6Ω、8Ω、16Ω和32Ω等几种。
额定阻抗通常为扬声器音圈直流电阻的1."1倍左右。
2．功率扬声器的功率分为额定功率、最小功率、最大功率和瞬间功率，单位均为W。
额定功率也称标称功率，是指扬声器长时间正常连续工作而无明显失真的输入平均电功率。
最小功率也称起步功率，是指扬声器能被推动工作的基准电功率值。
最大功率也称最大承载功率，是指扬声器长时间连续工作时所能承受的最大输入功率。
瞬间功率也称瞬时承受功率，是指扬声器在短时间内（10ms）所能承受的最大功率，一般为额定功率的8~30倍。
3．频率特性扬声器的频率特性是指当输入扬声器的信号电压恒定不变时，扬声器有参考轴上的输出声压随输入信号的频率变化而变化的规律。
它是一条随频率变化的频率响应（简称频响）曲线，反映了扬声器对不同频率声波的辐射能力。
扬声器的频响曲线是具有许多峰谷点的不规则连续曲线，将扬声器的谐振频率作为低频不限频率，而将频响曲线高频端的交点作为高频上限频率。
低频下限与高频上限之间的频率范围。
称为扬声器的有效频率范围。
扬声器的频响曲线越平坦，说明频率失真越小，有效频率范围越宽。
一般低音扬声器的频率范围在20HZ~3kHZ之间，中音扬声器的频率范围在500HZ~5kHZ之间，高音扬声器的频率范围在2~20kHZ之间。
4．谐振频率是指扬声器所能重放的最低频率，它与扬声器口径大小有关。
低音扬声器的谐振频率值一般是随其口径的增大而降低，6in（in=0."0254m）低音扬声器的谐振频率为50HZ左右，8in（in=0."0254m）低音扬声器的谐振频率为40HZ左右，10in低音扬声器的谐振频率为30HZ左右，12in低音扬声器的谐振频率为20HZ左右。
扬声器参数——精选推荐
扬声器参数1扬声器的阻抗公式Ze---扬声器阻抗m ad ---辐射质量R V ---扬声器⾳圈直流电阻r m ---机械系统的等效⼒阻Lv---扬声器⾳圈电感m d -----振膜质量A----⼒系数m V ---⾳圈质量2r ad --辐射阻S d ---弹波劲度S S ---折环劲度扬声器的阻抗由3部分组成，即⾳圈直流电阻、⾳圈感抗、动⽣阻抗。
（动⽣阻抗是由机械系统反应到电系统的阻抗，是由振动系统振动⽽产⽣的阻抗）2扬声器谐振频率 (HZ)（扬声器谐振频率是指扬声器低频谐振频率或最低谐振频率）o ---扬声器谐振频率S o ---等效劲度s o =s d +s s s d =弹波劲度s s =折环劲度m o ---等效质量m o =m d +2m ad +m v m d =振膜质量 m v =⾳圈质量2m ad =16/3*ρo *a3ρo =空⽓密度a=振膜半径谐振频率的调节加⼤振膜质量，会降低谐振频率，但质量过⼤会使扬声器灵敏度降低增加振膜与弹波的顺性，会降低谐振频率，但顺性太⼤会使振膜振幅加⼤，导致失真加⼤和功率承受能⼒扬声器的⼝径越⼤，其谐振频率越低3扬声器有效辐射⾯积（扬声器振膜的投影⾯积，可认为是锥体与1/2折环的投影⾯积）S D =有效辐射⾯积D=有效辐射直径有效辐射⾯积与辐射质量的关系1.54BL值(T*M)（BL值称为⼒系数，它源于扬声器最基本的公式，即载流导体在磁场中受到的⼒ F=BLI）F=BLIB=磁隙磁通密度L=⾳圈导线长度I=导线电流BL值与扬声器的总品质因数Q TS 的关系如下S D =π（0.5D）22m ad =16/3*ρo *a3=0.575S DZ e=R V +j ωLv+BL=Cms = 1/[( 2πFo )2?Mms]So：是振动系统的等效⼒劲，即⽀撑振动系统的⿎纸Edge和弹波等弹簧系统的刚度，其倒数是顺性Cms=1/ SoCms：即顺性Co，表⽰上述弹簧系统的柔软度。
扬声器参数整合
Kf*Bg*Sg= Bd*SmKr*Hg*Lg= Hd*Lm
Bg:工作气隙中的磁感应密度隙截面积Sm:磁体截面积
Kf:漏磁系数Hg:工作气隙中的磁场强度
Hd:磁体内部的磁场强度Lg:工作气隙宽度
Lm:磁体高度Kr:漏磁阻系数
5.6等效辐射面积Sd只与口径(等效半径a)有关。
Sd=π* a2(13)
5.7机电耦合因子BL由磁路Bg值和音圈线有效长度L决定，也可通过测量电气品质因数Qes后用下列公式计算:
(BL)2=(Re/Qes)*SQR(Mms/Cms) (14)
5.8等效振动质量Mms由音圈质量Mm1、鼓纸等效质量Mm2、辐射质量Mmr共同决定，Mms可由附加质量法测量获得。
对于内磁结构的磁路:Kr漏磁系数= 1.1~1.5
导磁板厚度:Tp= 5*Lg
导磁板直径:Dp= 4.1*Tp
对于外磁结构的磁路:Kr漏磁系数= 1.1~1.5
华司厚度:Tp= 5*Lg
中柱外径:Dp= 4.3*Tp
华司外径=磁体外径-磁体厚度/2
Sg工作气隙截面积=π*(Dp+Lg)*Tp
Bg工作气隙中的磁感应密度=μo* Hg(3)
由鼓纸、弹波的内部阻尼及使用胶水的特性决定，可由测量出机械品质因数Qms后通过下列公式计算：
Rms=(1/Qms)*SQR(Mms/Cms) (11)
这里SQR( )表示对括号( )中的数值开平方根，下同。
5.5辐射力阻Rmr
由口径、频率决定，低频时可忽略。
Rmr= 0.022*(f/Sd)2(12)
Cm2= (A*n*L3)/(E*b*h) (9)
其中，A为修正系数（其值视波纹形状而异），n为波纹数，L为波纹深度，b为折环所形成的圆周长度，h为材料厚度，E为杨氏模量。
扬声器参数知识
扬声器(喇叭)参数说明一、功率功率这个参数，其实是衡量一个音箱性能的基本参数，只是由于厂商的的有意回避，所以在很多产品的说明上，功率变成了一个没有什么意义的参数。
音箱标注的功率主要有以下几个：1、额定输出功率（RMS）：RMS功率可以说是所有功率标注方法中唯一真正有意义的，它指的是功放电路在额定失真范围内，能够持续输出的最大功率。
也称为"有效功率"。
我们在前面探讨功放电路时所指的功率一般都指的是额定输出功率。
2、音乐输出功率（MPO）：指的是在失真不超过规定范围的情况下，功放电路的瞬间最大输出功率。
3、峰值音乐输出功率（PMPO）：指的是完全不考虑失真的情况下，功放的瞬间最大输出功率。
后两种功率其实是没有意义的，因为它们所谓的"瞬间"往往是根本听不出来的几个毫秒。
但是，很多厂商处于希望把自己的产品功率标大的心理，往往乐于使用这两种标注，特别是PMPO功率。
市场上多见的诸如数百瓦的音箱大都是如此，甚至有些音箱把自己的功率标为2000瓦！这真是笑话！真正2000瓦的功放及音箱足以令你居住的小区里每一个人都听到你家里的音乐声，就是真正300瓦的音箱也足以吵的整栋大厦不得安宁，难道是一个小小的桌面音箱能够做到的？难怪PMPO功率被发烧友戏称为"JS功率"。
按照一般的实践，PMPO功率与RMS功率之间的比值一般为5－8：1，也就是说，标称自己300W的音箱，其实不过是个输出功率为30W左右的普通音箱而已！真正的名牌大厂是不会使用PMPO功率的，如果产品真的出色，何必要用这种遮人耳目的方法？所以说，看到PMPO的标识，至少表明厂商都对自己的这个产品信心不足。
除了功放部分以外，多媒体音箱中的功率参数还包括扬声器最大承受功率和电源最大输出功率。
这三个参数中最小的一个就是音箱的最大输出功率。
而且这三个参数之间也存在一定的搭配关系，例如RMS功率必须小于扬声器最大承受功率，否则就会烧坏扬声器。
扬声器参数
5、扬声器参数(喇叭的参数)_灵敏度（dB/W）
扬声器的灵敏度通常是指输入功率为1W的噪声电压时，在扬声器轴向正面1m处所测得的声压大小。灵敏度是衡量扬声器对音频信号中的细节能否巨细无遗地重放的指标。灵敏度越高，则扬声器对音频信号中细节均能作出的响应。作为Hi-Fi扬声器的灵敏度应大于86dB/W。
2、扬声器参数(喇叭的参数)_频率特性（Hz）
频率特性是衡量扬声器放音频带宽度的指标。高保真放音系统要求扬声器系统应能重放20Hz-2000Hz的人耳可听音域。由于用单只扬声器不易实现该音域，故目前高保真音箱系统采用高、中、低三种扬声器来实现全频带重放覆盖。此外，高保真扬声器的频率特性应尽量趋于平坦，否则会引入重放的频率失真。高保真放音系统要求扬声器在放音频率范围内频率特性不平坦度小于10dB。
6、扬声器参数(喇叭的参数)_指向性
扬声器对不同方向上的辐射，其声压频率特性是不同的，这种特性称为扬声器的指向性。它与扬声器的口径有关，口径大时指向性尖，口径小时指向性宽。指向性还与频率有关，一般而言，对250Hz以下的低频信号，没有明显的指向性。对1.5kHz以下的高频信号则有明显的指向性。
4、扬声器参数(喇叭的参数)_谐波失真（TMD%）
扬声器的失真有很多种，常见的有谐波失真（多由扬声器磁场不均匀以及振动系统的畸变而引起，常在低频时产生）、互调失真（因两种不同频率的信号同时加入扬声器，互相调制引起的音质劣化）和瞬态失真（因振动系统的惯性不能紧跟信号的变化而变化，从而引起信号失真）等。谐波失真是指重放时，增加了原信号中没有的谐波成份。扬声器的谐波失真来源于磁体磁场不均匀、振动膜的特性、音圈位移等非线性失真。目前，较好的扬声器的谐波失真指标不大于5%。
3、扬声器参数(喇叭的参数)_额定阻抗（W）
扬声器的主要参数 (1)
扬声器的主要参数扬声器的主要参数有额定阻抗、功率、频率特性、谐振频率、灵敏度、失真度、等效质量、等效顺性、弹性系数、总品质因数等效容积、等效振动半径、磁感应强度、磁通量、线性范围、指向性等。
1．额定阻抗扬声器额定阻抗也称标称阻抗值，即扬声器在共振峰后所呈现的最小阻抗，有4Ω、6Ω、8Ω、16Ω和32Ω等几种。
额定阻抗通常为扬声器音圈直流电阻的1.1倍左右。
2．功率扬声器的功率分为额定功率、最小功率、最大功率和瞬间功率，单位均为W。
额定功率也称标称功率，是指扬声器长时间正常连续工作而无明显失真的输入平均电功率。
最小功率也称起步功率，是指扬声器能被推动工作的基准电功率值。
最大功率也称最大承载功率，是指扬声器长时间连续工作时所能承受的最大输入功率。
瞬间功率也称瞬时承受功率，是指扬声器在短时间内（10ms）所能承受的最大功率，一般为额定功率的8~30倍。
3．频率特性扬声器的频率特性是指当输入扬声器的信号电压恒定不变时，扬声器有参考轴上的输出声压随输入信号的频率变化而变化的规律。
它是一条随频率变化的频率响应（简称频响）曲线，反映了扬声器对不同频率声波的辐射能力。
扬声器的频响曲线是具有许多峰谷点的不规则连续曲线，将扬声器的谐振频率作为低频不限频率，而将频响曲线高频端的交点作为高频上限频率。
低频下限与高频上限之间的频率范围。
称为扬声器的有效频率范围。
扬声器的频响曲线越平坦，说明频率失真越小，有效频率范围越宽。
一般低音扬声器的频率范围在20H Z~3kH Z之间，中音扬声器的频率范围在500H Z~5kH Z 之间，高音扬声器的频率范围在2~20kH Z之间。
4．谐振频率谐振频率是指扬声器所能重放的最低频率，它与扬声器口径大小有关。
低音扬声器的谐振频率值一般是随其口径的增大而降低，6in（in=0.0254m）低音扬声器的谐振频率为50H Z左右，8in（in=0.0254m）低音扬声器的谐振频率为40H Z左右，10in低音扬声器的谐振频率为30H Z左右，12in低音扬声器的谐振频率为20H Z左右。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
扬声器俗称喇叭，是一种十分常用的电声换能器件，在发声的电子电气设备中都能见到它。
可以由一个或多个组成音响组。
扬声器在电子元器件中是一个最薄弱的器件，而对于音响效果而言，它又是一个最重要的器件。
1.扬声器的分类
扬声器有多种分类式：
按其换能方式可分为电动式、电磁式、压电式、数字式等多种;
按振膜结构可分为单纸盆、复合纸盆、复合号筒、同轴等多种;
按振膜开头可分为锥盆式、球顶式、平板式、带式等多种;
按重放频可分为高频、中频、低频和全频带扬声器;
按磁路形式可分为外磁式、内磁式、双磁路式和屏蔽式等多种;
按磁路性质可分为铁氧体磁体、钕硼磁体、铝镍钴磁体扬声器;
按振膜材料可分纸质和非纸盆扬声器等。
2.箱体
箱体用来消除扬声器单元的声短路，抑制其声共振，拓宽其频响范围，减少失真。
音箱的箱体外形结构有书架式和落地式之分，还有立式和卧式之分。
箱体内部结构又有密闭式、倒相式、带通式、空纸盆式、迷宫式、对称驱动式和号筒式等多种形式，使用最多的是密闭式、倒相式和带通式。
落地音箱属大型音箱，箱体高度在750MM以上，书架音箱的箱体高度在750MM以下，450MM~750MM之间的为中型书架音箱，450MM以下的为小型书架音箱。
3.分频器
分频器有功率分频和电子分频器之分，主要作用均是频带分割、幅频特性与相频特性校正、阻抗补偿与衰减等作用。
功率分频器也称无源式后级分频器，是在功率功放之后进行分频的。
它主要由电感、电阻、电容等无源组件组成滤波器网络，把各频段的音频信号分别送到相应频段的扬声器中去重放。
其特点是制作成本低，结构简单，适合业余制作，但插入损耗大、效率低、瞬态特性较差。
电子分频器也称有源式前级分频器，是由各种阻容组件与晶体管或集成电路等有源器件组成，它昌置于前置放大器和功率放大器信号线路中的一种模拟电子滤波器，能把前置放大器输出的音频信号分成不同频段后，再送入功率放大器进行放大处理。
其特点是各频段频谱平衡，相互干扰小，输出动态范围大，本身有一定的放大能力，插入损耗小。
但电路构成要相对复杂一些。
4.扬声器的主要性能指标有：灵敏度、频率响应、额定功率、额定阻抗、指向性以及失真度等参数。
①.额定功率
扬声器的功率有标称功率和最大功率之分。
标称功率称额定功率、不失真功率。
它是指扬声器在额定不失真范围内容许的最大输入功率，在扬声器的商标、技术说明书上标注的功率即为该功率值。
最大功率是指扬声器在某一瞬间所能承受的峰值功率。
为保证扬扬器工作的可靠性，要求扬声器的最大功率为标称功率的2~3倍。
②.额定阻抗
扬声器的阻抗一般和频率有关。
额定阻抗是指音频为400Hz时，从扬声器输入端测得的阻抗。
它一般是音圈直流电阻的1.2~1.5倍。
一般动圈式扬声器常见的阻抗有4Ω、8Ω、16Ω、32Ω等。
③.频率响应
给一只扬声器加上相同电压而不同频率的音频信号时，其产生的声压将会产生变化。
一般中音频时产生的声压较大，而低音频和高音频时产生的声压较小。
当声压下降为中音频的某一数值时的高、低音频率范围，叫该扬声器的频率响应特性。
理想的扬声器频率特性应为20~20KHz，这样就能把全部音频均匀地重放出来，然而这是做不到的。
每一只扬声器只能较好地重放音频的某一部分。
④.失真
扬声器不能把原来的声音逼真地重放出来的现象叫失真。
失真有两种：频率失真和非线性失真。
频率失真是由于对某些频率的信号放音较强，而对另一些频率的信号放音较弱造成的，失真破坏了原来高低音响度的比例，改变了原声音色。
而非线性失真是由于扬声器振动系统的振动和信号的波动不够完全一致造成的，在输出的声波中增加一新的频率成分。
⑤.指向特性
用来表征扬声器在空间各方向辐射的声压分布特性，频率越高指向性越狭，纸盆越大指向性越强。
