桥梁伸缩装置及类型
公路桥梁伸缩装置概述
转角变化。
钢及锚 筋、 橡胶密封带组合而成 ， 适用于安装槽 止浇筑混凝土时沙浆流入位移控制箱或梁端缝 深度小 于 ７ ｍ 桥面铺装较薄 、 ０ ｍ， 无预 埋锚 筋 的 隙而失去伸缩作用 。 在浇筑混凝土方面 ， 要浇筑 单缝 。 比桥面混凝土标高高一级 的混凝土 ，一般采用 ２公路桥梁伸缩装置设计 时应考虑的问题 ２１ ． 结构本身 ２１ 桥梁跨径。 于小跨径（０ ．ｔ ． 对 ２ ｍ以内 ） 的 中小桥不宜设桥梁伸缩装置 ， 如有需要 ， 应采 则 用构件尺寸小 、 材料用量省、 造价、 施工方 便 ， 能 充分利用拱形结构优势的伸缩装置 。对于大跨 径桥梁 ， 伸缩装置的设计需考虑线膨胀 系数。 ２１ ．． ２砼的收缩。对于钢筋混凝土桥和预应 力混凝土桥 ，设计伸缩装 置时要考虑混凝 土的 徐变及收缩 。徐变的龄期是 以施加预应力后 的 时间计算 ，收缩则是 以浇筑混凝土以后 到安装 时的全部龄期计算 ，设置伸缩装置后施加 的预 应力需另加 。 ２２自然 因 素 － ２２１外界温度。影响桥梁伸缩装置伸缩量 ．． 的主要因素即是 自然温度变化。 其中 ， 温度变化 中的线性温度变化 对桥梁伸缩量影响 占据主导 地位 。 由于桥梁 内部温度分布不均匀 ， 在特定温 度下 ， 材料热性能会发生变化 ， 则引起桥梁端部 产生角变化 。 ２ ．地 震影 响。 ．２ ２ 地震对伸缩装置的变位影 响比较复杂 ，如果能根据有效资料计算 出地震 对桥梁墩台的下沉 、回转 、水平移动及倾斜量 时， 可适 当考虑 。否则 ， 一般不予考虑 。 ２ －超额荷载 。 ．３ ２ 各种荷重会使桥梁端部发 生 角 变 位 ， 加上 某 些 桥 梁 的 跨 中挠 度 较 大 ， 再 致 使 仲 缩 装 置 产 生垂 直 、 平 及 角 变位 。 水 如果 桥 梁 的 粱 比较 高 时 ， 会 伴有 振 动 。 此设 计时 应 注 还 因 意在振 动时 变位随时间变化的相位差 。 ３ 公路桥梁伸缩装置的安装 与养护 ３１ ．安装 路 面铺装好后 ，就应进行伸缩缝装置的安 装 。施工单位在安装前 ， 要按照设计 图， 根据安 装温度 调整好伸缩装置间隙 ；并按照施工规范 要求进行安装作业 。首先 ， 对预留槽 的宽度 、 深 度及 预埋锚 固钢筋进行检查 ，看其是否符合安 装要求 ；对梁与粱 、梁与台之 间的间隙进行检 查， 看其是 否符合安装温度的要求 ； 对伸缩装置 进行检查 ，看其在垂直缝的方向和顺缝方向的 位置是 否符 合设计要求 。其次 ， 将槽 口处 、 伸缩 装 置 内 的所 有 污物 、尘 土 及 不需 要 的东 西 予 以 清理 ， 用起重设备将伸缩装置放在槽 口内， 并使 伸缩装 置的顶 面与路面标高相同， 纵坡 、 横坡要 与桥 梁路面相符 。 伸缩装 置就位后 ， 将其一侧 的 锚 固钢 筋 与 预 留稽 的预 埋 钢 筋 相连 并 按 间 隔 一 个焊一个 的方法进行焊接 ， 然后焊接另一侧 ， 必 要 时可 在限位 箱和 连结 箱上加 焊与梁体 连接 筋 锚蒯钢筋焊好后 ， 可穿人沿横桥向的连接筋 并 与 锚 吲筋 好 。 次 ， 梁 端 安 装 以 仲缩 装 置 冉 在 Ｃ ０或钢纤维混凝土或环氧树脂混凝土 ，浇筑 ５ 时要保持伸缩装置 的顶面清洁 ，振捣过程要密 实。最后 ， 再一次 清除伸缩装置缝 内的杂物 ， 并 进行缝内封 密橡胶带 的插入工作 。然后 根据混 凝土试件实测结果 和现场施工情 况 ，经有 关部 门同意后才可开放交通 。 ３ ． 护 ２养 养护队伍要具备很强专业知识 和高度责任 心的养路工作人员 ，要经常检查伸缩装置 的运 行状态 ， 查伸缩装置顶面是否平整 ， 检 当伸缩装 置各缝 问出现过大不均匀位移时 ，要检查位移 控制系统构件是否完好无损 ，如有损坏及时更 换 。并 经常清扫密封橡胶带中积存 的泥沙等杂 物， 防止影 响伸缩装置受力时的 自由伸缩 。 如发 现有 异常现象 ， 主动排除 ， 并及时 向主管部 门汇 报， 以便得到及时处理。 对于被大石质等物刺破 的密封橡胶带应及时更换 。 另外 ， 也要经常注意 伸缩装 置两侧 的混凝土现状 ，如发现有脱落或 破碎现象要及时抠出 ，同时填充高标号混凝土 钢纤维混凝土或环氧树脂混凝土。而对于钢结 构 的伸缩装置 ， 养护时要进行及时防锈、 除锈处 理 ，以保证伸缩装 置的正常使用和具备较好的 耐久性 。 综上所述 ， 公路桥梁伸缩装置在选择 上应 具有耐 久性 、 防水性 、 适用性 、 经济性 、 简便性 、 舒适性等特点 ；在设计上要考虑桥梁所 处的地 理位 置、 结构形式 、 施工 条件及荷 载等级 ； 在施 工 安 装 上 要 认 真 、 重 、 细 致 地 总 结 、 析 以 慎 并 分 往伸缩装置构造的缺 陷及破坏原因 ；在修 补上 需实行交通管制 ，以此来更好地保证 桥梁的质 量， 保障交通 、 生命 安全 。 参 考文 献 『１ 晓 明 ． 梁伸 缩 装 置 设 计 选 型 与 安 装 Ⅱ． １王 桥 】 重
常见桥梁伸缩缝装置优缺点对比
常见桥梁伸缩缝装置优缺点对比模数式伸缩装置概述(1) 单缝（MA）模数式单缝模数式桥梁伸缩装置，又称异型钢单缝式，是利用不同形态的钢构件将不同形状的橡胶条（带）嵌牢固定，并以橡胶条（带）的拉压变形来吸收梁体的变形，其伸缩体可以处于受压状态，也可以处于受拉状态。
（2）多缝（MB）模数式多缝模数式桥梁伸缩装置，是由纵梁(异型钢)、横梁、位移控制箱、橡胶密封带等构件组成的伸缩装置。
由V型截面或其它截面形状的橡胶密封条（带），嵌接于异型钢边梁和中梁内，组成可伸缩的密封体，由异型钢直接承受车轮荷载，并将荷载传递至横梁，由横梁传递至梁体和桥台；位移控制箱在伸缩装置吸收梁端变形时，保证异型钢间间隙保持均匀；橡胶密封带起防止杂物进入及防水。
多缝模数式伸缩装置可以根据实际伸缩量的需要，增加中梁钢和密封体的个数，可组成满足大位移量的伸缩装置。
适用条件及常用型号模数式伸缩装置均由型钢、橡胶密封带组成，其技术特点具有相似性。
(1) 单缝（MA）模数式①国产产品这是目前在国内公路桥梁建设中使用较为广泛的一种伸缩装置，适用于中小型桥梁，伸缩量为40、60和80mm的桥梁接缝。
该结构各连接处，均采用既能转动又能滑动结构，所以对弯、坡、斜、宽桥梁适应能力强，可满足各种桥梁结构使用要求。
异形钢单缝式GQF-C型（图0-1、图0-2）、GQF-Z型（图0-3）、GQF-F型（图0-4）、GQF-E型（图0-5）和GQF-L型，是采用热轧整体成型的异型钢材设计的桥梁伸缩装置，字母表示异型钢材的形状。
以GQF-C型伸缩装置为例，它是以C字型钢为主要构件，嵌固防水密封橡胶带为伸缩梯，配以锚固系统所组成。
图0-1 GQF-C型伸缩装置构造图0-2 GQF-C型伸缩装置照片图0-3 GQF-Z型伸缩装置照片图0-4 GQF-F型伸缩装置照片图0-5 GQF-E型伸缩装置照片②进口产品以毛勒单缝式伸缩装置为例，基本是由异型钢嵌固密封橡胶条和锚固系统构成。
桥梁伸缩装置

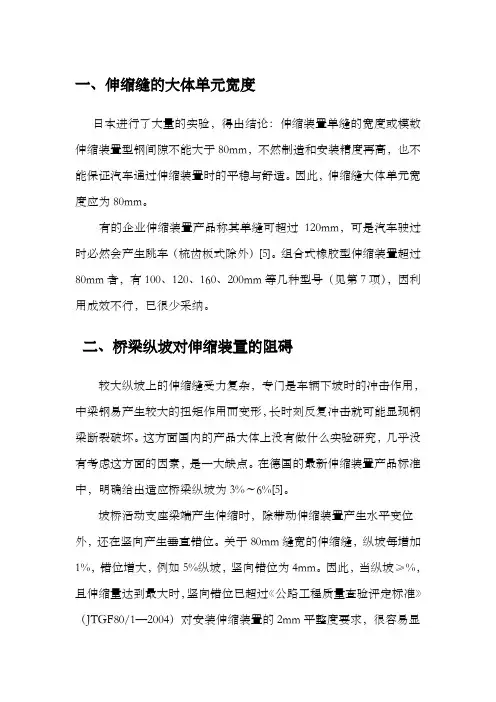

一、伸缩缝的大体单元宽度日本进行了大量的实验，得出结论：伸缩装置单缝的宽度或模数伸缩装置型钢间隙不能大于80mm，不然制造和安装精度再高，也不能保证汽车通过伸缩装置时的平稳与舒适。
因此，伸缩缝大体单元宽度应为80mm。
有的企业伸缩装置产品称其单缝可超过120mm，可是汽车驶过时必然会产生跳车（梳齿板式除外）[5]。
组合式橡胶型伸缩装置超过80mm者，有100、120、160、200mm等几种型号（见第7项），因利用成效不行，已很少采纳。
二、桥梁纵坡对伸缩装置的阻碍较大纵坡上的伸缩缝受力复杂，专门是车辆下坡时的冲击作用，中梁钢易产生较大的扭矩作用而变形，长时刻反复冲击就可能显现钢梁断裂破坏。
这方面国内的产品大体上没有做什么实验研究，几乎没有考虑这方面的因素，是一大缺点。
在德国的最新伸缩装置产品标准中，明确给出适应桥梁纵坡为3%～6%[5]。
坡桥活动支座梁端产生伸缩时，除带动伸缩装置产生水平变位外，还在竖向产生垂直错位。
关于80mm缝宽的伸缩缝，纵坡每增加1%，错位增大，例如5%纵坡，竖向错位为4mm。
因此，当纵坡≥%，且伸缩量达到最大时，竖向错位已超过《公路工程质量查验评定标准》（JTGF80/1—2004）对安装伸缩装置的2mm平整度要求，很容易显现跳车。
坡桥上，桥梁自重和汽车荷载产生一个水平力，此水平力将使桥梁向下坡方向位移，此位移是不可逆转的，是慢慢积存的。
如桥上无纵向限位装置，下坡方向位置处的伸缩缝宽度减小，另一端那么增大，乃至致使伸缩装置损坏[6]。
坡桥上应设置纵向限位装置，如固定支座、墩梁固结、纵向挡块等。
纵坡＞2%时，不要采纳梳齿板伸缩装置，因竖向错位容易使齿板损坏。
3、弯桥对伸缩装置的阻碍弯桥上伸缩缝宽度因温度产生的变位值，内、外侧是不均衡的，与固定支座和活动支座的相对位置有关。
当弯曲半径较小、桥面较宽时，应将计算伸缩量计入切向的不均匀变位，选择适合的伸缩装置。
弯桥对单缝的阻碍较小。
JTT327-1997《公路桥梁橡胶伸缩装置》
7.3调直调平 调整好装置间隙，将装置对准桥梁伸缩逢就位，以桥面标高、伸缩逢中心线为准，进行调直调平，使伸缩逢中心线与桥梁伸缩逢中心线对正，偏差最大不能超过10mm，并保证标高、桥面横坡与桥面相吻合。
7.4固定 将伸缩装置上的锚固钢筋与梁或桥台上的预埋钢筋两则同时焊牢。
温度变化范围及线膨胀系数
桥梁种类 温度变化范围 线膨胀系数
一般地区 寒冷地区
钢筋混凝土桥 5oC~+35oC -15oC~+35oC 10×10-6
钢桥 -10oC~+40oC -20oC~+40oC 12×10-6
组合钢桥 -10oC~+50oC -20oC~+40oC 12×10-6
收缩、徐变折减系数
龄期（月） 0.25 0.5 1 3 6 12 24
收缩、徐变折减系数? 0.8 0.7 0.6 0.4 0.3 0.2 0.1
4.3桥梁纵向坡度
纵坡桥梁中活动支座通常作成水平的，当支座位移时，伸缩缝不仅发生水平变位，而且发生垂直错位（Δd），其值等于水平位移值乘以纵坡tgθ。
2.桥梁伸缩装置的功能及分类
桥梁伸缩装置又简称为伸缩缝，主要由传力支承体系和位移控制体系组成，它的主要功能一是将车辆垂直和水平荷载通过支承结构传递到梁体，二是适应桥梁纵、横位移的变化和梁端翘曲发生的转角变化。按使用的材料和用途，伸缩逢可分为纯橡胶式、板式、组合式橡胶伸缩逢和模数式伸缩逢。板式伸缩装置的伸缩体由橡胶、钢板或角钢组成，适用于伸缩量≤60mm以下的普通桥梁；组合式伸缩装置的伸缩体由橡胶板和钢托板组合而成，适用于伸缩量≤120mm的普通桥梁；模数式伸缩逢伸缩体采用整体成型的异形钢材制成，由边梁、中梁、横梁、位移控制系统、密封橡胶带等构件组成，适用于各种弯、坡、斜、宽桥梁。模数式伸缩装置可按一定模数任意组拼，从80mm的单缝到1200mm的多缝，当伸缩量≥1200mm时，可按设计要求在工厂加工制造。
桥梁伸缩缝大全
桥梁伸缩缝大全多组式桥梁伸缩缝多组式桥梁伸缩缝由边梁、中梁、支承横梁、位移控制箱、承压支座、压紧支座、锚固构件和密封橡胶带组成，每组位移均为0-80mm，根据桥梁实际位移量要求确定组数，目前最大位移量可达1200mm。
多组式伸缩缝采用异型钢材高度仅50MM，结构简单，安装方便，具有明显的安全性、舒适性和耐久性。
适用于桥面铺装层厚高度等于或大于80mm 的各种梁既方便旧桥伸缩装置更换，又可供新桥修建时选用。
多组式桥梁伸缩缝产品特点1. 伸缩缝坚固可靠：其伸缩缝的边梁及中梁采用16Mn 钢轧制而成，能承受大流量、大吨位车辆的垂直荷载与水平冲击。
其锚固构件同梁体、桥台的预埋钢筋焊接牢固，能将车辆荷载可靠地传递至墩台，结构合理、坚固耐用，适用于设计荷载汽—超20，挂—120之桥梁。
2. 本伸缩缝具有伸缩灵敏的特点：本装置多组缝的位移控制系统由橡胶弹簧、四氟承压支座等弹性元件或斜向支承构件组成，各组位移均匀，伸缩摩阻力小。
3. 桥面平顺、行车舒适：本伸缩缝装置既能保证梁体的自由伸缩位移，又能使桥面接缝形成一个平顺整体，行车平稳舒适。
4. 止水防蚀：嵌装于每组钢梁沟槽内的氯丁橡胶密封条。
按桥宽整条加工，具良好的弹性变形与防水防尘功能；能有效保护伸缩装置内部构件及梁底支座免受浸蚀。
5•移位量大，选择便利：本装置位移量按模数设计制造，由80至1200mm。
桥梁设计建设部门可根据桥梁上部构造实际伸缩量自由选定。
多组式桥梁伸缩缝施工安装步骤1 、施工单位一定要按照设计图纸提供的尺寸，在梁端（或板端）与梁端，梁端与桥台处预留安装伸缩装置的预留槽，并按图纸要求预埋好锚固钢筋，锚固筋应与梁端或桥台有可靠的锚联，如主筋需焊接时，应满足桥梁施工规范的有关规定。
2、工厂组装好的多组式桥梁伸缩缝一般由工厂运往工地。
在运输过程中，因受运输长度限制，或因其它原因需要工地拼接时，应在生产厂指导下施工。
当伸缩装置需在工地存放时，应垫离地面至地至少30cm，并且不得露天存放。
桥梁结构试验检测(1)
(三)检测方法
在正常情况下，混凝土强度的检验与评
定应按现行国家标准《混凝土结构工程施工 质量验收规范》 (GB 50204-2002) 及《混 凝土强度检验评定标准》(GBJ l07-87) 执行。 但是，当出现标准养护试件或同条件试件数 量不足或未按规定制作试件时；当所制作的 标准试件或同条件试件与所成型的构件在材 料用量、配合比、水灰比等方面有较大差异， 已不能代表构件的混凝土质量时；当标准试 件或同条件试件的试压结果，不符合现行标 准、规范规定的对结构或构件的强度合格要 求，并且对该结果持有怀疑时。总之，当结 构中混凝土实际强度有检测要求时，可34 以考 虑采用回弹法来检测，检测结果可作为处理
9
钻芯法
适应范围
1..对试块抗压强度的测试结果有怀疑时； 2.因材料、施工或养护不良而发生混凝土质量问题时； 3.混凝土遭受冻害、火灾、化学侵蚀或其他损害时； 4.需检测经多年使用的建筑结构或构筑物中混凝土强度时。
芯样钻取
芯样尽可能避免在靠近砼构件的接缝或边缘钻取。 1. 芯样数量 2. 芯样直径：为集料最大粒径的3倍，任何情况下不小于 2倍。一般为150-100毫米。 3. 芯样高度：不小于直径，也不应大于直径的2倍。 4. 芯样外观检查内容：每个芯样应详细描述有关裂缝、 分层、麻面或离析等，并估计集料的最大粒径1、0 形状种 类及粗细集料的比例与级配，检查并记录存在气孔的位
(5)必要的设计图纸和施工记录。
(6)检测原因。 35
2．选择符合下列规定的测区
(1)每一结构或构件测区数不应少于10个， 对某一方向尺寸小于4.5m且另一方向尺 寸小于0.3m的构件，其测区数量可减少， 但不应少于5个；
(2)相邻两测区的间距应控制在2m以内， 测区离构件端部或施工缝边缘的距离不 宜大于0.5m，且不宜小于0.2m。
公路桥梁中伸缩装置的施工技巧探究
公路桥梁中伸缩装置的施工技巧探究摘要:本文介绍了伸缩装置的分类,结合工程实际要求,对公路桥梁中的伸缩装置的施工基本要求、影响因素和类型选取方式进行了探讨,最后,对不同类型伸缩装置的施工技巧进行了重点分析。
关键词:公路桥梁伸缩装置施工技巧桥梁的伸缩装置是桥梁结构中比较薄弱的环节,承受了车辆的反复冲击,直接暴露在了大气环境中,是桥梁结构中最容易受到破坏且很难进行修复的地方,给桥梁使用安全带来了比较大的隐患。
1 伸缩装置分类随着公路桥梁建造技术的不断发展,伸缩装置也得到了迅速的发展,按照其构造特点和传力方式,可分成以下几类:(1)钢制支承式。
(2)对接式。
(3)组合剪切式。
(4)无缝式。
(5)模数式。
2 伸缩装置施工基本要求(1)应满足桥梁在挠度变化发生变位的情况。
同时,考虑好由梁下挠引发的梁端变位情况,或因纵坡较大发生竖直变位引发的破坏。
(2)确保构造具有良好的行驶性能,如前后桥面平坦精度等。
(3)保证良好的防水性和排水性。
(4)保证良好的高刚度、耐久性和整体性。
和梁体的桥面板做好固定工作,注意连接处的施工处理,使之和梁体形成完成整体。
如果有需要,可以加大结合部的宽度和长度,以加强隅角部位[1]。
(5)必须适应温度变化引起的桥梁伸缩变化,选定缝隙伸缩量同结构要求伸缩量保持一致,安装过程中,注意调整其间隙。
(6)确保施工便捷,结构简单和容易维修。
3 伸缩装置伸缩量的影响因素(1)混凝土的徐变和收缩:混凝土的徐变和收缩,容易引起很大的变形,对伸缩装置破坏比较大。
(2)温度变化:温度变化可分为线性温度变化和非线性温度变化,前者引发的伸缩量变化占最大比例。
(3)纵向坡度:如果伸缩装置位于纵向坡度上,并且沿着水平方向发生伸缩,则伸缩装置在水平和垂直方向都会产生变位。
如果伸缩量较大或坡度比较大,则垂直方向变化也相当大。
但伸缩装置设计时一般只考虑了单一方向变位,则这种垂直向变位很容易引发损坏情况。
(4)载荷:桥梁在受到基础变位、自重或活载等载荷影响下,桥梁结构容易产生应变,进而使伸缩装置发生变位[2]。
桥梁伸缩缝
当前，对于桥梁伸缩缝一般有对接式、钢制支承式、组合剪切式(板式)、模数支承式以及弹性装置。
1、对接式伸缩缝对接式伸缩缝装置，更具其构造形式和受力特点的不同，可分为填塞对接型和嵌固对接型两种。
填塞对接型伸缩装置是以沥青、木板、麻絮、橡胶等材料填塞缝隙，伸缩体在任何情况下都处于受压状态。
该类伸缩装置一般用于伸缩量在40mm以下的常规桥梁工程上，但目前已不多见。
嵌固式对接伸缩缝装置利用不同形态的钢构件将不同形状的橡胶条(带)嵌牢固定，并以橡胶条(带)的拉压变形来吸收梁体的变形，其伸缩体可以处于受压状态。
也可以处于受拉状态。
2、钢制支承式伸缩装置当桥梁的伸缩变形量超过50mm时，常采用钢质伸缩装置。
该伸缩装置当车辆驶过时往往由于梁端转动或挠曲变形而产生拍击作用，噪声大，而且容易使结构损坏。
因此，需采用设有螺栓弹簧的装置来固定滑动钢板，以减少拍击和噪声，该伸缩缝的构造相对复杂。
3、组合剪切式(板式)橡胶伸缩装置该装置是利用各种不同断面形状的橡胶带作为填嵌材料的伸缩装置。
由于橡胶富有弹性，易于粘贴，又能满足变形要求且具备防水功能。
因此，目前在国内、外桥梁工程中已获得广泛应用。
4、模数支承式伸缩装置板式橡胶制品这一类伸缩装置，很难满足大位移量的要求；钢制型的伸缩装置，很难做到密封不透水，而且容易造成对车辆的冲击，影响车辆的行驶性。
因此，出现了利用吸震缓冲性能好又容易做到密封的橡胶材料，与强度高性能好的异型钢材组合的，在大位移量情况下能承受车辆荷载的各类型模数支承式(模数式)桥梁伸缩装置系列。
5、弹性体伸缩装置弹性体伸缩装置分为锌铁皮伸缩缝和TST碎石弹性伸缩缝，弹性体伸缩装置是一种简易的伸缩缝装置，对于中小跨径的桥梁，当伸缩量在20mm-40mm以内时可以采用TST碎石弹性伸缩缝装置，是将特制的弹塑性材料TST加热熔化后，灌入经过清洗加热的碎石中，即形成了TST碎石弹性伸缩缝，碎石用以支持车辆荷载，TST弹塑性体在一25℃～60℃条件下能够满足伸缩量的要求。
桥梁伸缩装置及类型
桥梁伸缩装置是为使车辆平稳通过桥面并满足桥面变形的需要，在桥面伸缩接缝所设置的各种装置。
桥跨结构在温度变化、荷载作用、基础变位、混凝土收缩和徐变等影响下将会发生伸缩变形及梁端的旋转，梁的挠度等因素引起的接缝变化等，为了满足桥梁在各种因素作用下按照设计的计算图式自由变形，同时保证车辆能平稳通过，就要在相邻两梁端之间，或梁端与桥台之间，或桥梁的铰接位置上预留伸缩缝，并在桥面设置伸缩装置。
伸缩装置应能够满足下列要求：在平行垂直于桥梁轴线的两个方向，梁体均能自由伸缩，除本身有足够的强度外，应与桥面铺装部分牢固连结，并具有耐久性，车辆通过时应平顺、无跳车且噪声小，使行驶舒适；要有良好的密水性和排水性及施工方便性，且维修简便，价格合理，更便于检查、养护和清除沟槽污物。
伸缩装置是桥梁结构中最薄弱的环节，由于伸缩装置直接承受车轮反复荷载的冲击作用，有很微小的不平整在汽车荷载作用下的就会使该处受到很大的冲击作用，因此也是最容易遭到破坏而需要维修更换。
在设计或施工中稍有缺陷和不足，就会导致其早期的损坏，这不仅直接使桥梁通行者感到不舒适，缺乏安全感，有时还会影响到桥梁结构本身的正常使用。
造成伸缩装置普遍破损的原因，除了交通流量增大，重型车辆增多（冲击作用明显增大）外，设计、施工和养护方面也不容忽视，况且桥面在伸缩缝位置刚度突变，又在快速行驶车辆荷载的反复作用下，其使用寿命受到严重影响。
因此，对伸缩装置的设计和构造处理绝不能简单从事，所以除设计时应考虑合理选型外，还要对安装施工的程序和工艺进行严格控制，方能保证伸缩装置最有精确定位，最有抵抗能力并牢固的锚定它。
对于曲线桥或斜桥，除了纵向、竖向变形外，还在存在横向、纵向及竖向，故选用的伸缩装置要有相应的变位适应能力。
常用的伸缩装置按传力方式和构造特点大致可分为五大类，即：对接式、钢制支承式、橡胶组合剪切式、模数支承式和无缝伸缩装置（含桥面连续构造）。
如下表：桥梁伸缩装置分类一、对接式伸缩装置：根据其构造形式和受力特点的不同可分为填塞对接型和嵌固对接型两种型式，填塞对接型伸缩装置是以沥青、木板、麻絮、橡胶等材料填塞缝隙，伸缩体在任何情况下都处于受压状态，该类型一般用于伸缩量在40mm以下的桥梁工程上，但容易损破失效，目前已不多用了，嵌固对接型伸缩装置利用不同形状的钢构件将不同形状的（如W型、M型、箱型、鸟等）橡胶条（带）嵌固固定，并以橡胶条（带）的拉压变形来吸收梁体的变位，其伸缩体可以处于受压状态，也可以处于受拉状态。
