DN600排水管悬吊保护方案
管线悬吊保护方案
管线悬吊保护方案清晨的阳光透过窗帘的缝隙，洒在键盘上，我的指尖轻轻敲击着，思绪如流水般涌动。
十年的方案写作经验告诉我，每一个字、每一个标点，都承载着项目的重量。
那么，就让我来谈谈管线悬吊保护方案吧。
我们得明确管线悬吊保护的目的。
简单来说，就是为了确保管线在运输、安装及使用过程中的安全。
管线，就像人体的血管，输送着各种能源和物质，一旦出现问题，整个系统都会受到影响。
所以，保护管线就是保护我们的生命线。
一、项目背景我们的项目位于一个大型工业园区，园区内各种管线错综复杂，涉及到水、电、气等多种介质。
这些管线就像一条条巨龙，蜿蜒在园区各个角落。
然而，由于地势复杂、环境恶劣，管线在运输和安装过程中容易出现损伤。
为了保证园区的正常运营，我们提出了管线悬吊保护方案。
二、方案设计1.选材在选材方面，我们采用了高强度、耐腐蚀的金属材料，如不锈钢、碳钢等。
这些材料具有很高的强度和稳定性，可以有效承受管线在运输和安装过程中的重量和压力。
2.悬吊方式根据管线的直径、重量和安装环境，我们采用了不同的悬吊方式。
对于直径较小、重量较轻的管线，我们采用单点悬吊；对于直径较大、重量较重的管线，我们采用多点悬吊。
同时，我们还考虑了管线在运输和安装过程中的震动，采用了减震装置，确保管线安全。
3.保护措施（1）涂覆防护层：在管线表面涂覆一层防护层，可以有效防止管线受到腐蚀和损伤。
（2）安装防护套：在管线外部安装一层防护套，可以保护管线免受外力撞击和磨损。
（3）设置警示标志：在管线附近设置明显的警示标志，提醒工作人员注意管线安全。
三、实施方案1.前期准备在实施方案前，我们需要对园区内的管线进行详细的调查和评估，了解管线的分布、直径、重量等信息。
同时，我们还需要准备好所需的材料和设备，如悬吊装置、防护层涂料、防护套等。
2.实施步骤（1）根据管线直径和重量，选择合适的悬吊方式和设备。
（2）在管线表面涂覆防护层，确保管线在运输和安装过程中不受损伤。
排水管道设施安全保护方案及恢复措施
1、管道检查项目可分为功能状况和结构状况两类，主要检查项目应包括下表中的内容。
管道状况主要检查项目：注：表中的积泥包括泥沙、碎砖石、固结的水泥浆及其它异物。
2、排水管道养护应符合下列规定：1) 定期巡视，及时发现和修理管道裂缝、腐蚀、沉降、变形、错口、脱节、破损、孔洞、异管穿入、渗漏、冒溢等情况。
2) 压力管养护应采用满负荷开泵的方式进行水力冲洗，至少每三个月一次。
3) 定期清除透气井内的浮渣。
4) 保持排气阀、压力井、透气井等附属设施的完好有效。
5) 定期开盖检查压力井盖板，发现盖板锈蚀、密封垫老化、井体裂缝、管内积泥等情况应及时维修和保养。
3、管道、检查井和雨水口内不得留有石块等阻碍排水的杂物。
管道、检查井和雨水口的允许积泥深度注：管道分类标准：管道：小型管DN 600 mm及以下大型管DN 600 mm以上检查井：落底井管底以下沉泥槽深度大于30 cm半落底管底以下沉泥槽深度小于30 cm平底井井底与管底齐平1、泵站设备、设施和建（构）筑物的运行、维护应符合国家和地方有关环境保护的规定。
2、泵站机组的完好率应达到90％以上，汛期雨水泵站的机组可运行率应达到98%。
3、排水泵站内的水位仪、流量计、雨量仪、开车积时仪每年应校验一次。
当仪器仪表失灵时，应立即更换。
4、泵站机、电、仪表监控设备应配备易损零配件。
5、泵站机电设备、设施、管配件外表宜每二年进行一次除锈、防腐蚀处理。
6、泵站内设置的易燃、易爆、有毒气体监测装置，安全阀、起重设备、压力容器等均为强制性检验设备，每年必须按规定检验，合格后方可使用。
7、进入闸阀井、管道及管道井、集水池、压力井等泵站封闭设施、设备检查维护时，必须采取防硫化氢等有毒、有害气体的安全措施。
8、防毒用具使用前必须校验，合格后方可使用。
9、排水泵站的围墙、道路、泵房、及附属设施，应经常进行清洁保养，出现损坏应立即修复，每隔2年应刷新一次。
10、每年汛期前，应对泵站的自身防汛设施，进行检查与维护。
管线悬吊保护方案

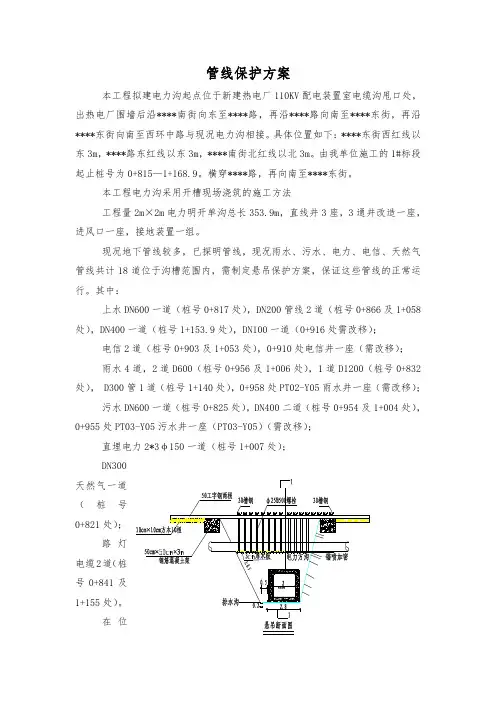

管线保护方案本工程拟建电力沟起点位于新建热电厂110KV配电装置室电缆沟甩口处，出热电厂围墙后沿****南街向东至****路，再沿****路向南至****东街，再沿****东街向南至西环中路与现况电力沟相接。
具体位置如下：****东街西红线以东3m，****路东红线以东3m，****南街北红线以北3m。
由我单位施工的1#标段起止桩号为0+815—1+168.9。
横穿****路，再向南至****东街。
本工程电力沟采用开槽现场浇筑的施工方法工程量2m×2m电力明开单沟总长353.9m，直线井3座，3通井改造一座，进风口一座，接地装置一组。
现况地下管线较多，已探明管线，现况雨水、污水、电力、电信、天然气管线共计18道位于沟槽范围内，需制定悬吊保护方案，保证这些管线的正常运行。
其中：上水DN600一道（桩号0+817处），DN200管线2道（桩号0+866及1+058处），DN400一道（桩号1+153.9处），DN100一道（0+916处需改移）；电信2道（桩号0+903及1+053处），0+910处电信井一座（需改移）；雨水4道，2道D600（桩号0+956及1+006处），1道D1200（桩号0+832处）， D300管1道（桩号1+140处），0+958处PT02-Y05雨水井一座（需改移）；污水DN600一道（桩号0+825处），DN400二道（桩号0+954及1+004处），0+955处PT03-Y05污水井一座（PT03-Y05）（需改移）；直埋电力2*3φ150一道（桩号1+007处）；DN300天然气一道（桩号0+821处）；路灯电缆2道（桩号0+841及1+155处）。
在位于地下管线周围1m范围内不得用机械进行开挖，在人工开挖出管线后，立即做好相应的悬吊保护。
在位于地下管线周围1m范围内不得用机械进行开挖，在人工开挖出管线后，立即做好相应的悬吊保护。
污水、电信及上水和电力管线采用螺栓加密悬吊以保证电力在方沟施工时交叉管线的安全。
管道保护悬吊安全要求（三篇）
管道保护悬吊安全要求管道保护悬吊安全是一个重要的环节，涉及到工程建设、运营和维护等多个方面。
合理的悬挂管道可以保护管道免受外力破坏、减少管道与地面的摩擦、降低管道疲劳度和震动，从而延长管道的使用寿命，保障人身安全和财产安全。
下面将从材料选择、悬挂设计、安装施工和检测维护等方面来介绍管道保护悬挂安全要求。
一、材料选择1. 绑扎带：应选用具有足够强度和耐腐蚀性的材料，常用的有不锈钢带、玻璃钢带、聚酯带等。
选择材料时要考虑管道的重量和工作环境的温度、湿度等因素。
2. 悬挂托架：托架的选择要根据管道的直径、重量和工程要求进行合理设计，一般采用钢、铁、铝合金等材料，要保证其强度和可靠性。
3. 固定螺栓：固定螺栓要选用耐腐蚀、高强度的材料，如不锈钢，并按照设计要求进行合理布置，保证连接的稳固和可靠。
二、悬挂设计1. 悬挂点的设置：悬挂点要设置在管道的上部，要保证悬挂点与管道的连接牢固，安装位置要符合设计要求。
悬挂点的数量和间距要按照管道的重量、长度和工作条件确定，以保证管道的均匀支撑。
2. 吊装方式：管道的悬挂方式可以采用吊装、挂钩、固定等多种方式，要根据管道的形状、长度和重量选用适当的方式，保证安全可靠。
3. 防震设计：对于需要抵抗地震力的管道，应设置抗震装置，如减震器、橡胶支座等。
悬挂点的设置要考虑震动力的影响，保证管道在地震时不受损坏。
三、安装施工1. 施工方案：在进行管道悬挂安装前，要制定合理的施工方案，明确每个步骤和要求，确保施工过程的安全和质量。
2. 施工人员：施工人员要经过相关培训，具备相关工作经验，并严格遵循操作规程和安全操作要求。
3. 施工过程：在进行悬挂安装时，要确保吊装设备、悬挂部件等的稳定性和可靠性。
管道的吊装、固定和连接要牢固可靠，避免松动或滑脱。
四、检测维护1. 检测：管道悬挂安装后，要对悬挂系统进行定期检测，发现问题及时处理。
检测内容包括悬挂点的连结情况、支座状态、螺栓紧固情况等。
管线悬吊保护方案
管线悬吊保护方案管线悬吊保护方案为了保证管线系统安全运行，需要对其进行悬吊保护。
悬吊保护方案不仅要考虑到管线的安全性，还需要兼顾环保和经济性。
下面是一份管线悬吊保护方案，旨在提供一些参考意见。
一、管线悬吊保护方案的基本原则1. 保证安全：悬吊保护方案应当确保管线的安全运行，不能因为设备的不稳定而发生任何事故。
2. 兼顾环保：应当尽量减少对环境的污染和影响，减少对生态环境造成的影响。
3. 经济合理：悬吊保护的成本应当能够合理控制，不能过高。
4. 便于操作和维护：悬吊保护设备应当便于操作和维护，方便设备的检修和维护。
二、管线悬吊保护方案的设计1. 悬吊方式：通过钢丝绳固定管线，悬挂于钢梁。
钢梁是水平的支撑结构，后期还可以在钢梁上安装维修孔，方便以后的管道维护。
2. 支架设计：钢梁采用工字钢，钢梁的承重梁采用 H 型钢，丸钢或者钢管，钢梁和承重梁的连接采用膨胀螺栓连接或者焊接，以确保钢梁的承重能力，避免出现松散裂缝等问题。
3. 悬挂设计：钢丝绳的悬挂要符合国家相关标准，防止临时悬挂，绳索要选择高强度、防腐蚀、可靠安全的材料。
钢丝绳的数量、直径和吊重要根据实际情况进行计算并参考国家标准设计。
4. 防护设计：为确保悬挂钢丝绳的安全可靠，需要在钢丝绳的接头处和颠簸区加装钢管保护套，避免钢丝绳的磨损和破裂。
三、管线悬吊保护方案的实施1. 作业前，要仔细核对相关图纸，了解管线的走向和范围，以及相关的风险点、作业环境，对大型设备、钢丝绳等需要进行检查。
2. 钢结构件在进行各种拼装时要注意其标高的调整，安装钢塔前，要检查土质地基的情况与可靠性，将被埋不锈钢脚螺栓与前场基础钢板拼合。
3. 管道弯头、三通管等附件件在装配时，在进行拼装前，要检查其上的接口和密封垫片的完整性和松动情况，并在拼接处刷保护漆和密封材料。
4. 钢支架吊装时，必须先检查各链条、钢索等控制部件是否牢固，吊装过程中要采取安全措施，确保吊装的安全性，确保吊车的平衡，并接好前后的......（已达到，无法继续）。

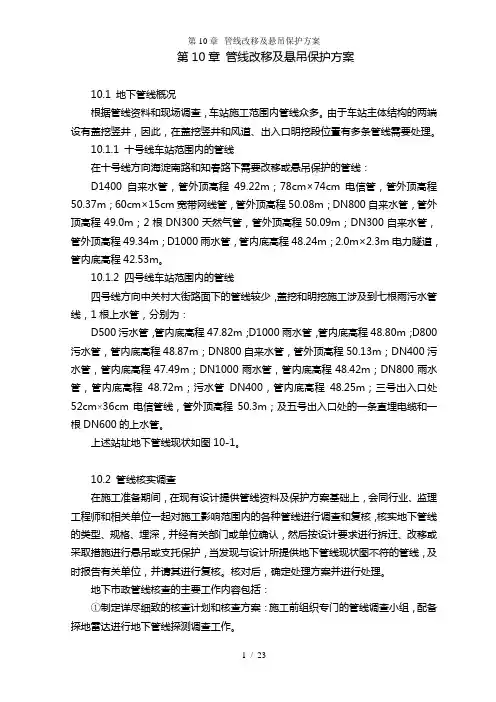

第10章--管线改移及悬吊保护方案
①制定详尽细致的核查计划和核查方案：施工前组织专门的管线调查小组，配备探地雷达进行地下管线探测调查工作。
②对设计单位及业主提供的管线资料进行认真整理和确认：对照业主提供的管线资料，进一步确定在工程影响范围内有无未显示管线情况。
③走访施工辖区影响范围内所有管线的业主及产权或主管单位，搜集施工影响范围内的全部的管线资料，对地下所有管线进行探察和确认。
上述站址地下管线现状如图10-1。
10.2 管线核实调查
在施工准备期间，在现有设计提供管线资料及保护方案基础上，会同行业、监理工程师和相关单位一起对施工影响范围内的各种管线进行调查和复核，核实地下管线的类型、规格、埋深，并经有关部门或单位确认，然后按设计要求进行拆迁、改移或采取措施进行悬吊或支托保护，当发现与设计所提供地下管线现状图不符的管线，及时报告有关单位，并请其进行复核。核对后，确定处理方案并进行处理。
3、结构完成后，电力隧道底部及周围回填保护
在地铁结构完成后，对于电力隧道底部的回填我们将采用，先填充级配砂石到管道底部下30cm，然后支模浇注充填C15混凝土，保证电力隧道底部的密实。拆除悬吊后，把管线两侧胸腔土按照回填土的要求夯实。
10.4.1.4安全保证
1、我们承诺：在我单位进行地铁车站的施工期间，全力保证施工范围内的电力隧道及电力电缆的安全，保证不会因为施工而对电力隧道及电力电缆造成任何运营影响。
（3）在电线的悬吊保护过程中，首先进行分段跳槽人工开挖管线附近的土方，确定电信线缆的准确位置。然后分节悬吊，每1m设一个悬吊木盒，使悬吊点充分承受管线的重量。
10.4.2.2施工期间保护措施
（1）施工准备期间要对主体盖挖部分的地下管线进行认真详细的调查，确切掌握各管线的准确要素（埋深、走向、管径、管材等）。在电缆产权单位的监督下做好保护措施，同时做好标识和警示。
管线悬吊施工方案
雨、污水管悬吊保护施工方案目录一、编制依据 (1)二、需要悬吊保护雨水管工程情况 (1)三、管线悬吊保护方案设计 (1)四、雨水管悬吊施工具体方法 (5)五、监控量测 (9)深圳地铁2206标管线悬吊保护施工方案一、编制依据1.1深圳地铁号线工程施工图设计第二册车站结构第一分册地铁站主体围护结构设计图纸；1.2深圳地铁号线工程施工图设计第二册车站结构第一分册地铁站主体围护结构设计图纸；1.3 深圳地铁号线工程地铁站雨水管悬吊设计图；1.4 深圳地铁号线工程地铁站污水管悬吊设计图；1.5 深圳市地铁号线工程标段管线现场调查资料；1.6 国家及深圳市有关法规、规范及规定文件。
二、需要悬吊保护雨水管工程情况站在站围护结构施工过程中，有正在使用中的雨水管在19轴处横穿围护结构A16槽和A21槽，北侧检查井位于港湾大道路中央，南侧检查井位于待施工的A21连续墙旁，雨水管为φ800砼管，按地铁站管线改移设计图要求，需对此管线改为φ800钢管作悬吊保护后穿过车站。
悬吊雨水管自重895kg/m（含管和水重）。
水流方向由北向南，需要悬吊保护的雨水管平面示意图如图1图1需要悬吊保护的雨水管平面示意图地铁站地铁站需悬吊保护的污水管位于免税品商店旁边，垂直横跨基坑，两个检查井均为新建的检查井。
该污水管为φ300钢管，管内底标高为：0.848m。
其示意图如下：三、管线悬吊保护方案设计3.1 地铁站设计方案需要悬吊保护的雨水管直径φ800mm，采用内外均刷防腐涂料的防腐钢管。
在连续墙冠梁上设混凝土基础桥台，雨水管上方主梁采用2榀双排加强型单层贝雷梁，净间距为1.288米，其基本构件有桁架、加强弦杆、横梁、端柱、斜撑、支座等。
在图1需要悬吊保护的雨水管平面示意图中可以看出，需要悬吊保护的雨水管垂直于车站主体部分，在车站施工时最大凌空跨度为20.9米。
贝雷梁拼装长度3×8=24米，支座安装于冠梁顶面。
φ800雨水管悬吊采用“工18”型钢和端头带螺帽的φ20圆钢做成的吊篮来进行悬吊，吊篮的间距为1.5米，共有14组吊篮，具体详见见《地铁站雨水管悬吊设计图》。
管线悬吊保护方案样本
管线悬吊保护方案样本一、编制依据1.北京市朝阳区东坝南二街市政配套工程·东坝南二街道路工程施工图2.北京市朝阳区东坝南二街市政配套工程·东坝南二街雨水工程施工图3.北京市朝阳区东坝南二街市政配套工程·( 道路及雨水工程) 岩土工程勘察报告4.《北京市市政工程施工技术手册》5.《北京市给水排水管道工程施工技术规程》( DBJ01-47- ) ;6.《给水排水管道工程施工及验收规范》( GB50268- ) ;7.《工程测量规范》( GB50026-93) ;8.《北京市给水与排水工程施工安全技术规程》( DBJ 01-88- ) ;9.《埋地无压预制混凝土排水圆形管管基及接口》YBJ-PS03- ;10.国家及北京市其它相关规范规程及标准。
二、工程概况东坝南二街位于北京市中心城东坝组团的中部, 是东坝组团与中心城之间的一条东西向的重要通道, 组要为东坝组团提供东西向的对外联络通道, 同时为两侧居住及商业用地提供出行服务, 本项目的建设实施对于东坝组团的发展有着重要作用。
东坝南二街规划西起东五环路, 东至机场二通道, 本次设计范围为东五环路至东坝中路段, 全长1569.45米, 道路规划为城市主干路, 设计速度50Km/h,红线宽45米。
本工程沿东坝南二街自五环路七棵树桥下至东坝中路段, 新建D=500mm～D=1600mm雨水管线,位于东坝南二街道路永中以北2米, 下游接入东坝中路现况W×K=3400mm×2480mm 雨水方沟内, 尾闾排入坝河。
沿线相交电力、电信、燃气、给排水等多条现况地下管线。
具体详见雨水工程平面布置图。
三、现况管线调查与分析设计道路及雨水工程西起七棵树桥西, 东至东坝中路, 雨水主线及支线与多条现况管线交叉。
经管线校测, 约20多条专业管线与雨水管线交叉, 且有多条现况管线埋设较浅。
与设计雨水主管道交叉的现况管线, 管线回填时要严格控制回填质量, 做好管线保护措施; 管线敷设较浅的电力、电信管线, 道路施工时需要对该管线做好保护措施。
管线悬吊保护应急预案
一、背景为确保管线在施工、检修等过程中不受损害，防止事故发生，保障人民群众生命财产安全和社会稳定，根据《安全生产法》和《管线保护条例》等相关法律法规，特制定本管线悬吊保护应急预案。
二、适用范围本预案适用于各类管线施工、检修、抢修等过程中，涉及管线悬吊作业的紧急情况。
三、组织机构及职责1. 成立管线悬吊保护应急指挥部，负责应急工作的组织、指挥和协调。
2. 应急指挥部下设以下小组：（1）现场指挥组：负责现场应急工作的指挥、协调和现场救援。
（2）现场保障组：负责现场应急物资、设备的调配和保障。
（3）信息报送组：负责应急信息的收集、整理和报送。
（4）现场警戒组：负责现场警戒、疏导和交通管制。
（5）善后处理组：负责事故调查、善后处理和赔偿。
四、应急响应1. 事故报告发生管线悬吊事故后，事故现场负责人应立即向应急指挥部报告，并采取应急措施。
2. 紧急响应应急指挥部接到事故报告后，应立即启动应急预案，组织相关小组开展应急响应。
3. 现场处置（1）现场指挥组负责现场应急工作的指挥、协调和现场救援。
（2）现场保障组负责应急物资、设备的调配和保障。
（3）信息报送组负责应急信息的收集、整理和报送。
（4）现场警戒组负责现场警戒、疏导和交通管制。
（5）善后处理组负责事故调查、善后处理和赔偿。
五、应急保障1. 物资保障：应急指挥部应提前储备应急物资，确保应急响应时能够迅速调配。
2. 人员保障：应急指挥部应组织相关人员进行应急培训和演练，提高应急队伍的实战能力。
3. 装备保障：应急指挥部应确保应急装备的完好和有效，确保应急响应时能够正常使用。
六、应急终止1. 事故原因已查清，应急措施已落实，现场安全得到保障。
2. 应急指挥部决定终止应急状态。
七、总结与改进1. 事故发生后，应急指挥部应组织相关部门对事故原因进行调查分析，总结经验教训。
2. 根据事故调查结果，完善应急预案，提高应急响应能力。
3. 定期组织应急培训和演练，提高应急队伍的实战能力。
2024年管道保护悬吊安全要求(三篇)
2024年管道保护悬吊安全要求1安全技术措施1.1在管线处未挖槽之前，先反管线位置的土平整好，在悬吊工字钢支座处的土整平、压实，铺为2020cm的方木，方木与方木之间要绑扎牢固。
1.2受力工字钢用吊车安放在方木上放平、支牢。
1.3在横向槽钢上根据现状管线直径和吊丝型号打上孔。
1.4按吊筋要求人工挖好吊筋槽，穿好吊筋，把管线吊实，特别是中水和雨水柔性接口管线，要使每根吊丝受力均匀，确保管线不活动。
1.5经检查牢固可靠之后，开挖管线下的沟槽土方。
1.6方木支座距槽边不得小于60cm，悬吊处沟槽坡度不小于0.5，如有流砂，视为塌方土方，及时加固，消除隐患。
1.7现场安全负责人：安全管理员：2安全生产目标本工程施工安全生产目标为：五无一杜绝、一创建。
五无即：无工伤死亡事故，无重大、大的交通事故和机械事故，无火灾、洪灾事故，无倒塌事故，无中毒事故，同时做到无非典；一杜绝即：杜绝重伤事故；一创建即：创建安全文明标准工地；轻伤负伤频率控制在5以下。
3安全防范重点安全防范重点包括：防坍塌事故、防高处坠落事故、防起重伤害事故、防机械伤害事故、防触电、雷击事故、防机械、交通事故、防火灾。
2024年管道保护悬吊安全要求（二）引言：随着经济的发展和城市化的进程，管道的重要性也日益受到重视。
管道作为输送能源和重要物质的通道，其安全运营对于社会的稳定和经济的发展至关重要。
然而，由于管道的复杂性和特殊性，其保护和悬吊安全面临着许多挑战。
为了确保管道的安全运营，各国都制定了一系列的管道保护悬吊安全要求。
本文将重点介绍2024年管道保护悬吊安全要求，以提供参考和指导。
一、背景管道保护悬吊安全要求的制定是为了解决管道在运输、安装以及日常使用中可能面临的各种安全问题。
在过去的几十年里，由于人们对于环境保护和社会安全的重视程度不断提高，管道的安全问题也越来越受到重视。
因此，各国都制定了一系列的法律法规和标准，对于管道的保护和悬吊安全进行了规范。
管道悬挂施工方案
管道悬挂施工方案
背景
在管道安装过程中，管道的悬挂施工是必不可少的，它能够有效地保证管道安装的质量和稳定性。
本文将详细介绍管道悬挂施工方案。
方案步骤
1. 在管道上安装悬挂耳及其他辅助支撑构件。
2. 根据需要设置管道的支吊架，进行固定和牢固的安装。
3. 悬挂的一侧必须放置水平支承板，支承板的边缘应超过悬挂耳或管道外壳边缘不少于5mm，支承板顶面与管道外壳的顶面应保持水平，不得有倾斜。
4. 在设置水平支承板的同时应设置管道的纵向限位装置。
5. 对于长跨径管道，可以设置拉杆进行固定，确保管道的稳定性。
施工安全措施
1. 在进行管道悬挂施工前，必须进行安全技术交底，尤其是高空作业部分，必须做好人身防护措施。
2. 安全带、安全网等安全防护措施必须落实到位，在操作中可以根据实际情况进行防护措施的加固。
3. 吊装设备必须符合国家标准，检讨合格后方可投入使用。
施工注意事项
1. 悬挂耳应通过无损探伤检测合格后方可使用。
2. 悬挂耳的切割和钻孔位置不得与管道连接支座或管道弯头位置重合。
3. 管道悬挂点数量要满足设计要求，要保证管道整体平稳，不得出现过度悬挂或不足悬挂的现象。
以上就是管道悬挂施工方案的详细介绍，希望能对大家有所帮助。
地铁施工给排水管线悬吊保护保护方案
地铁施工给排水管线悬吊保护施工方案2020年12月目录第一章编制依据 (2)第二章工程概况 (2)第一节设计概况 (2)1.1工程概述 (2)1.2周边环境 (2)第二节给排水管线情况 (3)2.1现状地下管线 (3)第三章施工对管线的影响分析 (4)第四章给排水管线保护施工 (4)第一节总体措施 (4)第二节管线悬吊保护施工方案 (4)1.管线悬吊主要施工方法及措施 (4)2.管线悬吊施工工艺 (5)2.1、冠梁、混凝土支撑及腰梁施工 (5)2.2、给水管悬吊土方开挖 (13)2.3、工字钢制作安装 (13)2.4.钢丝绳悬吊 (14)2.5监测点布置 (15)3.悬吊桁架受力验算 (15)4.管道悬吊施工安全施工注意事项 (17)第五章监控量测 (18)第六章安全保证体系 (18)第一节建立健全安全生产体系，落实安全生产责任制 (18)第二节建立健全各种安全管理规章制度 (19)第三节做好安全生产宣传教育 (19)第四节加强巡查巡检 (19)第五节加强监控量测 (19)第六节加强联系 (20)第七节设置给排水管道设施安全保护及控制范围 (20)第八节制定相关方案并且采取相应的禁止事项 (20)第七章应急预案 (21)第一节应对突发事件的准备措施 (21)1．应急处置领导机构 (21)2．应急处置领导小组 (21)第二节突发事件应急措施 (23)1．地面沉降异常监测 (23)2．管线破裂应急措施 (23)第三节应急救援设备和物资准备 (23)第一章编制依据1）深圳市城市轨道交通12号线工程初步设计图纸；2）《深圳市地下管线管理暂行办法》（深圳市人民政府令（第265号））；3）《给排水管线保护条例》；4）各分部工程设计图纸；5）周边管线调查报告；6）国家、广东省、深圳市的其他相关规范、规程和要求；第二章工程概况第一节设计概况1.1工程概述××××地铁车站地下三层岛式站,标准段结构形式为地下三层单柱双跨钢筋混凝土框架结构。
明挖区间给水悬吊方案(经典)
成都地铁2号线二期工程（西延伸线）土建1标明挖区间DN600给水管道悬吊保护方案编制：审核：审批：中铁二局股份有限公司成都地铁2号线二期工程西延伸线土建1标项目经理部2011年10月12日目录一、编制依据··································································································· - 1 -二、工程概况··································································································· - 1 -三、施工方法··································································································· - 2 -3.1 探沟开挖···························································································· - 2 -3.2 土方开挖至管底················································································ - 2 -3.3混凝土基础浇筑················································································· - 2 -3.4 桁架拼装···························································································· - 2 -3.5 悬吊保护···························································································· - 3 -四、材料解算··································································································· - 3 -4.1 荷载···································································································· - 3 -4.2 钢桁架································································································ - 4 -4.3 角钢···································································································· - 4 -4.4 圆钢···································································································· - 4 -五、工期安排··································································································· - 4 -六、材料配置··································································································· - 5 -七、安全保证措施··························································································· - 5 -八、文明施工保证措施··················································································· - 5 -九、应急预案··································································································· - 6 -成都地铁2号线二期工程西延伸线土建1标明挖区间DN600给水管道悬吊保护方案一、编制依据(1) 成都地铁2号线西延线西区站招标设计图纸及投标书施工组织设计；(2) 踏勘现场掌握的有关资料及对现场周围环境的调查资料；(3) 施工所涉及的施工技术、安全、质量验收等规范和法规文件。
给水管悬吊保护方案
给水管悬吊保护方案(总12页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除乌鲁木齐轨道交通一号线工程铁路局站****二期D500给水管道悬吊保护方案编制：日期审核：日期审批：日期中铁*局集团有限公司******轨道交通*号线工程**标段项目经理部二〇一六年三月新疆.乌鲁木齐目录1、编制依据......................................... 错误!未指定书签。
2、工程概况......................................... 错误!未指定书签。
2.1既有管道概况................................ 错误!未指定书签。
2.2悬吊保护措施概况............................ 错误!未指定书签。
3、总体方案......................................... 错误!未指定书签。
3.1贝雷梁悬吊方案.............................. 错误!未指定书签。
3.2必要性分析.................................. 错误!未指定书签。
3.3可行性分析.................................. 错误!未指定书签。
3.4贝雷梁悬吊验算论证.......................... 错误!未指定书签。
4、贝雷梁施工要点................................... 错误!未指定书签。
4.1贝雷梁施工顺序.............................. 错误!未指定书签。
4.2贝雷梁施工方法.............................. 错误!未指定书签。
4.3贝雷梁安装要点.............................. 错误!未指定书签。
管线悬吊保护方案
管线悬吊保护方案管线系统是现代城市基础设施的重要组成部分，其作用极为广泛。
管线系统需要满足的基本要求包括安全可靠、运行顺畅以及维护保养容易等等。
管线悬吊保护方案就是为了保证管道系统可以安全和可靠地进行正常运作的重要组成部分。
管线悬吊是将管线分别与建筑物和桥梁的横梁上悬挂起来，使其悬在空中的一种固定方法。
由于内部介质的压力和重量，管线在运行中具有很大的压力，为了保证安全可靠的运行，需要在管道上进行固定。
如果我们没有进行管道的固定，那么就会发生外部冲击或管道内部压力变化引发的管道意外破裂等情况，导致人员受伤和财产损失。
因此，管线悬吊保护方案就是非常必要的。
在设计管线悬吊保护方案时，需要考虑管线的总重量，管线的强度，接头处的安全性以及管道与其他物体之间的距离等因素。
同时，还需要进行简单的风险评估和制定相应的管理计划，以确保悬挂管线的稳定性和安全性。
在管线悬吊设计方案中，需要考虑下列因素：1.材料选择在管线悬吊的设计中，材料的选择是至关重要的。
主要材料包括支架、悬挂杆和吊架等。
这些材料应该设计成高强度、抗腐蚀、耐腐蚀性能强、重量轻等特点，以达到持久使用的目的。
另外，还应该考虑材料的生产成本，确保能够进行有效的成本控制，同时也要考虑到材料的环境友好性，尽量选择具有环保特性的材料。
2.管线支架管线支架是保证管道系统安全和稳定的基本设施，其设计方案必须考虑到管道的负荷，以确保管道的可靠性和安全性。
对于比较大型的管道支架，可以考虑采用多个支架进行固定，以确保每个支架可以承受管道负荷的合适比例，确保管道的稳定和不被破坏。
3.悬挂装置悬挂装置主要用于管道的连接和不同部件的公差调节。
悬挂装置需要确保可使用性，并且一定程度上能够对管道的微调进行辅助，缓解管道的重量负荷。
通常情况下，悬挂装置会采用金属或橡胶材质，以达到安装方便、使用方便和公差调整等优点。
4.安装方式管道系统的安装方式需要考虑到现场环境的特点，以及管道系统的功能和复杂性等因素。
管线悬吊保护方案
管线悬吊保护方案管线悬吊保护方案随着社会的发展，管线的应用越来越广泛，而在管线的应用过程中，常常会遇到许多的问题，比如管线的悬吊问题。
管线的悬吊问题主要是指管线在运输或者安装过程中被外力拉扯，导致管线产生形变和变形，从而导致管线的变形或者断裂，严重影响了管线的正常使用。
因此，为了保护管线的安全，必须采取一系列的措施，针对管线的悬吊问题，制定相应的管线悬吊保护方案，以下就是一份管线悬吊保护方案：一、管线悬吊保护的必要性分析管线在运输和安装过程中，常常会受到各种外力的作用，比如拉力、挤压力等等，这些外力如果超过了管线的承受范围，很容易导致管线的变形或者断裂，进而影响管线的正常使用，给线路运营带来不良影响。
另外，管线的生产周期比较长，一旦损坏需要更换，修复和更换的成本也很高，因此，针对管线的悬吊问题，制定管线悬吊保护方案，对确保管线安全运行非常重要。
二、管线悬吊保护方案的制定1、安装前的准备工作在安装管线之前，必须要进行合适的准备工作。
首先，要对管路的布置进行充分考虑，确定管线的类型和布置方式，选用合适的管线材料，保证管线的可靠性和稳定性。
其次，要在安装前绘制好管线的施工图，明确施工过程中的吊装点、承重点等，确保整个施工过程的安全。
2、施工过程中的管线悬吊保护（1）采用合适的安装方法针对不同类型和不同长度的管线，应该采用合适的安装方法和工具，减少管线在施工过程中的受力情况。
对于小口径管道，可以采用人力或者辅助工具进行吊装；对于较大口径的管道，需要采用机械提升的方式进行吊装，严格按照吊装方案进行作业。
（2）合理规划悬挂点在管线的施工过程中，一定要合理规划悬挂点，在确定吊装点时，要严格按照管道重心位置确定。
避免管道角部、法兰、弯头等部位作为承重点，防止管道因靠近焊缝部位受力过大而产生变形；尽量采用中心支架和管道防振条，避免管道因偏斜而出现变形。
（3）安装过程中的加固在管道的吊装及安装过程中，应根据实际情况对管道进行加固，在钩、链等物的过程中，多加绳子、链条的方式，巩固管线，避免出现松散或折断的情况。
污水管线悬吊保护方案
龙潭湖220千伏输电工程沟道〔第二标段〕污水管线悬吊保护方案北京城建远东建立投资集团2021 年3月25日批准人：***审核人：***编制人：***目录一、工程概况 0二、管线悬吊方案 0三、施工监控量测 (1)四、监控量测组织和管理 (2)五、监控量测责任制和质量保证措施 (2)六、异常情况判别和对策 (3)1、指挥应急组织题体系明细 (5)1〕应急救援组织体系 (5)3〕应急救援领导小组职责 (5)2、应急救援小组组成与分工 (6)1〕现场事故抢险组 (6)2〕现场医疗急救组 (6)3〕应急物资〔含设备、车辆〕保障组 (6)4〕现场维护保卫组 (7)5〕现场报告协调组 (7)6〕事故善后处理组 (7)3、生产平安事故发生上报程序 (7)1〕生产平安事故现场报告程序 (7)2〕生产平安事故应急救援组织报告程序 (8)3〕生产平安事故报告程序流程图 (8)4〕事故上报分工 (9)5〕事故报告时间与现场保护要点 (9)4、生产平安事故应急救援程序 (10)1) 生产平安事故发生应急救援程序 (10)2) 生产平安事故应急救援程序流程图 (10)5、主要风险类别及应急救援措施 (10)1〕风险识别 (10)2〕突发事件应急措施 (12)一、工程概况新建隧道设计起点位于天坛东路与龙潭湖路路口东侧，接城建立计院穿越地铁5号线专项设计东侧甩口，然后沿龙潭路北红线南侧5m位置向东至龙潭西湖公园北侧后折向东南，终点在京沪铁路西侧接华西设计院穿京沪铁路专项设计西侧甩口。
新建隧道路径长度约m。
本标段概况：本标段起点桩号为为0+325，终点桩号为0+769.2，隧道长度m。
本标段隧道采用mm暗挖双孔隧道断面。
直线井2座，其中5#直线井带通风亭，接地装置桩号0+605.3。
本工程4#、5#竖井土方开挖探坑时发现污水管线，管线管径为DN500，该管线位于隧道沿线上方，埋深3.6米，为保证管线平安运行，我部决定对该外露污水管线实施悬吊保护，具体措施详见附图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
换乘段DN400排水管悬吊保护方案一工程概况及编制依据1.1工程概况大差市站是西安市城市快速轨道交通四号线与六号线的换乘站。
车站位于东大街与解放路十字处，呈南北走向布置。
根据设计和现场调查，本车站换乘段内有两条DN400给水管横穿基坑上方，该管线呈东西走向，埋深分别为1.7m/2.5m，横向跨基坑的宽度为23.9m，影响本车站围护结构及主体结构施工，按设计要求对该管线进行迁移并悬吊保护。
临时改移、拆除由产权单位派专业队伍施工,悬吊保护由中铁港航局集团有限公司西安地铁四号线试验段2标项目经理部施工。
1.2编制依据1.2.1设计文件及相关资料（1）设计图纸及现场踏勘等；（2）国家、建设部颁布的有关施工技术、环保、安全、质量验收规范、检验标准及法规文件；（3）我单位对施工现场实地调查情况。
1.2.2施工管理文件（1）西安市文明施工管理规定；（2）我单位ISO9001：2000质量管理体系文件；（3）我单位ISO14001环境管理体系文件；（4）我单位ISO18001安全管理体系文件。
1.2.3主要施工技术规范、规程、标准二方案设计2.1管线情况简述本次拟改移、悬吊保护的管线详细情况见下表：表1：拟改移、悬吊保护的管线一览表从图1可以看出：临时立柱桩顶连系梁面标高为地面以下1.8m ，因为管径为0.4m ，根据两条管线的实际埋深情况，需要将管线抬高至连系梁以上，抬高后管顶标高为地下1.4m 。
图1：联络线围护结构标高横向位置确定：为了减小对横向支撑、孔桩、冠梁的影响，分别对管线进行横向改移，横向位置以不影响围护结构及主体结构施工为原则，将原管线迁移至围护桩侧1.5m 处。
详见图2。
图2：管线改移示意图说明：蓝色为迁改前位置，粉色为迁移后的管位，迁移后的管位距两侧围护桩1.5m。
因该处军便梁间距为1.5m，施工时在相邻军便梁空隙位置布置三排单层贝雷梁作为悬吊管线用，后期军便梁位置做适当调整。
2.3悬吊结构验算悬吊结构拟采用三排单层23.9m贝雷梁。
现进行力学验算（1）桁架容许应力：弯矩[M]=4809.4 KN.m]H=3×0.95×1.43×171.5kN =698.9 KN剪力Q=nξk[N斜（2）各种荷载23.9m管线总重量为（管壁以10mm计算）：43678N3道贝雷桁架组成的管线保护体系中贝雷片重量为：64.8 KN管内水荷载：111.3 KN3道贝雷桁架组成的管线保护体系中其它组件重量分别为：a、工字钢： 52.9 KNb、加劲钢板：49.5KNc、钢板：61.8 KNd、吊筋（精扎φ32螺纹钢）：18.5 KNe、管箍： 26.7 KNf、其余重量：计5 KN整个管线保护体系及被保护管线总重量：434.2KN（3）最不利情况，按23.9长均布荷载计算：q =434.2/23.9=18.17 KN/m（4）荷载检算①最大剪力在两端上,=0.5ql=0.5×18.17×23.9 KN=217.1KN<Q=698.9KN。
Qmax②最大弯矩M=ql2/8=（18.17×23.92）÷8=1297.36KN•m<[M]=4809.4KN•mmax挠度计算: f=5ql4/384EI=5×18.17×(23900)4/384×2.1×(10)5×1732303×(10)4=16.9mm<[f]=l/600=39.8mm经验算，本DN400排水管悬吊方案采用3排单层加强贝雷架梁悬吊结构满足安全和使用要求。
三施工组织3.1劳动力及机械组织（1）劳动力组织3.2管线悬吊保护施工工艺流程DN400给水管线悬吊保护施工工艺流程图如下：平面定位→人工开槽施工→管线迁移→安装特制弧形托板→调整管线标高→布设管线沉降观测点。
3.2.1 平面定位人工进行清除临时管线原管位及迁移管位位置顶面覆土，进一步确定临时管线位置、高程，确定拟迁改位置空间足够，无其他管线影响。
3.2.2 管线开槽施工开槽前要进一步认真调查了解地上地下障碍物情况，准确探明管线位置，以便开槽时采取妥善加固保护措施。
悬吊段全部由人工进行明开槽放坡施工。
开槽边坡取1：0.5。
土质变坏或出现渗水时，有放坡条件的适当加大边坡。
3.2.3 管线迁移将两条将要悬吊保护的管线按照2.2中所述标高及水平位置进行迁移。
3.2.4 安装横梁及特制弧形托板根据设计间距安装悬吊贝雷架及管线底部特制弧形托板，同时配齐吊筋，螺母轻微拧紧，保证管线底部特制弧形托板与管线贴紧。
3.2.5 调整管线标高在横梁、特制弧形托板及吊筋安装完毕后，管线的悬吊保护工作基本完成，此时，邀请产权单位相关人员一起根据现场情况及管线状况确定管线的悬吊标高，通过调整吊筋的螺母进行管线标高调整，直到达到要求标高。
3.2.6 布设管线沉降观测点管线悬吊保护措施实施完毕后，在管线上方布设沉降监测点，并在整个管线保护期间内定期进行监测。
监测频率为1次/2天，如施工现场发生特殊情况，则要加强监测，监测数据及时通报管线监护单位。
根据监测数据，与管线监护单位共同进行分析，如管线沉降超过允许值，则通过可调节螺母进行管线标高调整。
四质量计划及质量保证措施1、质量方针实行科学管理，满足合同要求，赢得顾客信任，同时提供优质服务。
以ISO9001质量管理体系标准为指导，认真贯彻本公司质量方针，即：创建精美工程，提供满意服务。
2、质量目标杜绝一切质量事故，消除一切质量隐患。
争创样板工程。
3、质量保证管理体系为保证本工程顺利实施和兑现合同文件确定的工程质量目标,根据ISO9001质量管理体系标准和我公司质量管理体系文件规定，结合我公司以往从事类似工程的经验，从组织机构、思想教育、技术管理、施工管理以及规章制度等五个方面建立符合本标段实际的质量保证体系。
质量保证体系由项目经理负责，项目技术负责人、生产副经理组织实施，项目部设专职质检工程师，作业队设专职质量员负责现场检查，形成项目部、作业队二级管理系统，形成一个“横向到边、纵向到底”的质量保证体系。
4、测量资料复核制度测量资料需换手复核后提出报告交项目总工程师审核，报监理工程师。
现场有关测量桩橛标记必须严加复核、检测，确保测量控制到位。
5、落实施工现场质量责任制制度本标段项目经理部对下属的施工工段所负责的施工现场进行明确的责任区域划分，建立与经济利益挂钩的奖罚制度。
每周组织一次质量工作会(并约请驻地监理工程师参加)，由项目总工程师通报工程质量情况。
并请监理工程师总结一周内施工单位在施工过程中存在的质量问题及需要改进的方面。
每月进行一次施工现场质量评比活动，对各工段的工程质量进行评比，并落实奖罚制度。
6、加强工艺纪律的管理本标段坚持执行技术交底制度，本标段所有施工工序必须根据规范和设计要求制定详细、可靠、可行、具有可操作性的技术交底单。
技术交底单要注明施工部位、工序名称、操作顺序、操作方法、技术规定和质量要求、工艺参数和工艺要求。
使用的设备要注明设备型号、规格，使用的材料要注明材料的种类、规格、数量等要求，作到图文并茂、清晰准确。
施工队组必须严格按照设计图纸、规程、规范、施工组织设计和作业指导书给定的要求操作。
确定的工艺参数、施工过程中不得随意改动。
要严格遵守工艺规程，施工工艺和操作规程是进行施工操作的依据和法规，是确保工序质量的前提，任何人都必须严格执行。
7、仪器设备的标定制度各种仪器、仪表，如全站仪、经纬仪、水准仪、钢尺等均按照计量法的规定进行定期或不定期的标定。
工地设专人负责计量工作，设立帐卡档案，监督和检查。
仪器由工地试验室指定专人管理。
8、坚持持证上岗制度按照国家、地方政府有关文件要求，主要工序、工种的上岗人员如钢筋工、焊工、电工、混凝土工、木工、各类司机人员、试验员、驻站员、材料员、核算员、工程技术人员、项目经理等均要经考核持证上岗，实行全体施工人员挂牌上岗制度，明确各级管理和施工人员的责任，加强施工管理，保证工程施工质量。
9、坚持质量一票否决制项目施工全过程实行质量一票否决制度。
派具有相应资质和丰富施工经验的技术人员担任各级质检工程师，负责内部质检工作，并赋予质量工程师一票否决权利。
凡进入工地的所有材料，半成品、成品，质检工程师同意后才能使用。
工程验工必须经过质检工程师检验合格后方可上报，质检工程师还拥有对工程施工中的违章操作，不合格工程纠正和临时停工及相应处罚权。
10、质量预防预案消除人为因素造成的工序质量缺陷：加强对施工人员“质量第一，顾客至上”的质量意识教育，确定岗位责任制，定期组织技能培训，提高员工操作技能。
消除环境因素造成的工序质量缺陷：加强现场管理，搞好文明施工、合理组织，确保工序施工有一个良好的施工环境。
消除施工方法不当造成的工序质量缺陷：坚持持证上岗，严格施工纪律，按规范组织施工，严格操作规程，确保施工方法得当。
消除材料因素造成的工序质量缺陷：物资采购各环节的控制工作，实行定点、定量采购，确保材料质量。
作好技术交底和质量记录，确保工序质量：项目总工程师须全面对设计图纸进行审核，掌握实用的各类规范，明确质量标准和技术要求，做好技术交底，参加人员应履行签字手续，形成状态过程的可追溯性。
质检工程师应熟悉相关的技术规范、设计要求、验收标准，做好工序质量检查记录，负责隐蔽工程检查验收签认，填写工程质量评定表，建立事故（隐患）报告处理等行之有效的质量管理制度，使工程质量处于受控状态。
各隐蔽工程项目工序技术负责人，须熟悉设计图纸，理解设计文件精神，搞好技术交底，并做好质量记录。
五安全目标及保证措施5.1职业健康安全目标及体系（1）本工程职业健康安全目标本项目工程严格执行“以人为本，健康至上，安全第一，预防为主”的方针，根据本工程的特点，我们制定安全生产总目标：施工严格按照建设部部颁标准“一标三规范”施工，确保无重大人身、设备安全事故，达到西安市安全文明工地的标准。
（2）安全生产保证体系1、成立以项目经理为中心的安全生产及文明施工领导小组，全权负责本项目安全生产与文明施工工作，保证各项措施落到实处。
2、实行安全责任制，公司经理、项目经理及项目部管理人员、施工队伍层层签订“安全责任状”。
3、参施人员进场前一律进行入场安全教育，经考核合格后方准持证上岗。
4、施工过程中通过加强安全交底以及现场专职安全员数量，进行全方位安全监控，消灭安全隐患。
5、项目经理部管理人员安全职责①项目部经理：对工程的安全负全部责任，任安全生产及文明施工领导小组组长，建立安全管理体系，明确内部各部门人员职责分工，向总经理报告工作。
②项目副经理：负责协助项目经理组织施工生产；对工程进度、安全、文明施工承担直接责任。
