光子探测器的应用及行业发展
单光子探测器及其发展应用课件
暗物质探测
直接探测
在暗物质直接探测实验中,单光子探测 器用于探测暗物质粒子与原子核碰撞产 生的单个光子,以寻找暗物质存在的证 据。
VS
间接探测
在暗物质间接探测实验中,单光子探测器 用于探测暗物质湮灭或衰变产生的单个光 子,以研究暗物质的性质。
安全与防御
激光测距
在军事领域,单光子探测器用于激光测距和 目标识别,提高武器系统的精度和响应速度 。
类型与特点
类型
单光子探测器有多种类型,包括光电 倍增管、雪崩光电二极管和单光子计 数模块等。
特点
单光子探测器具有高灵敏度、低噪声 、快速响应等特点,能够在极低的光 子数密度下工作,广泛应用于量子通 信、量子计算、生物成像等领域。
应用领域
量子通信
生物成像
单光子探测器是量子通信中的关键器件, 用于实现安全的数据传输和密钥分发。
低温冷却技术能够提高单光子探测器的性能和稳定性。
详细描述
在低温环境下,探测器的性能得到提高,同时能够降低背景噪声和热噪声,从而提高探测器的信噪比 。这种技术需要使用低温冷却器或稀释制冷机等设备,以保证探测器在极低温度下稳定工作。
抗干扰技术
总结词
抗干扰技术能够提高单光子探测器的抗干扰能力和技术的发展,单光子探 测器有望实现更小尺寸和更高集成度 。
单光子探测器的关
03
键技术
高灵敏度探测技术
总结词
高灵敏度探测技术是单光子探测器的核心,能够实现单个光 子的探测。
详细描述
高灵敏度探测技术利用光电效应,将单个光子转化为电信号 ,从而实现对单光子的探测。这种技术需要高精度的光电转 换器件和优化的信号处理算法,以提高探测效率和准确性。
光电对抗
光电探测器技术的发展现状与趋势
光电探测器技术的发展现状与趋势一、绪论光电探测器是指将光信号转换为电信号的器件,是现代光电技术的核心。
光电探测器具有高灵敏度、高分辨率、宽波长响应范围等优点,广泛应用于通讯、医疗、安防、航空航天、环境监测等领域。
本文就光电探测器技术的发展现状与趋势进行探讨。
二、发展现状1. 热释电探测器热释电探测器是一种新型的光电探测器,其工作原理是利用光辐射引起探测物质的温度变化,产生热释电效应,并将其转化为电信号。
与传统的半导体探测器相比,热释电探测器具有响应速度快、低噪声等优点,广泛应用于热成像、红外探测等领域。
2. 硅基光电探测器硅基光电探测器是一种典型的光电元件,以硅材料为基底制造。
硅基光电探测器具有成熟的制造工艺和高灵敏度、低噪声、快速响应等优点,是光通信、光计算、遥感、医疗等领域的重要器件。
3. 红外探测器红外探测器是一种高灵敏度、高分辨率的光电探测器。
随着红外光技术的不断发展,红外探测器的性能也逐步提高,应用范围更加广泛。
当前市场上主要的红外探测器有热释电探测器、光电二极管探测器、金属半导体场效应管探测器等。
三、技术趋势1. 制造工艺的进一步优化目前光电探测器制造的主要难点之一是如何控制材料的晶格和表面形貌,以提高器件的性能。
未来的发展趋势是对制造工艺进行进一步优化,采用新材料和新制造工艺,提高器件的光电转换效率、灵敏度和响应速度。
2. 对多模式光子探测器的研究多模式光子探测器是一种新兴的光电探测器,能同时探测多个光子的数量和时序信息。
它具有高精度、高响应速度等优点,在激光雷达、光子计算等领域具有广阔的应用前景。
3. 异质结构的研究异质结构是将两种不同的半导体材料通过层状堆叠制备而成的结构。
此类结构具有独特的电、光、力学与热学特性,被认为是制备高性能光电探测器的理想载体。
未来的发展趋势是对异质结构进行更为深入的研究,探索新的应用领域。
四、结论光电探测器技术在科学研究和工业生产中具有广泛的应用前景。
单光子探测器及其发展

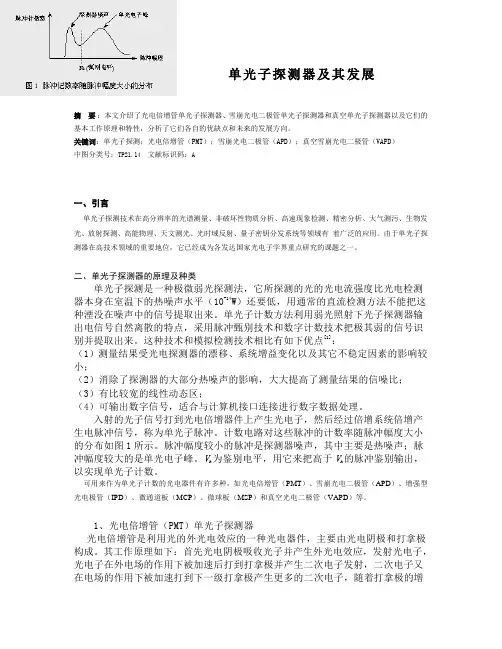

单光子探测器及其发展摘要:本文介绍了光电倍增管单光子探测器、雪崩光电二极管单光子探测器和真空单光子探测器以及它们的基本工作原理和特性,分析了它们各自的优缺点和未来的发展方向。
关键词:单光子探测;光电倍增管(PMT);雪崩光电二极管(APD);真空雪崩光电二极管(VAPD)中图分类号:TP21.14 文献标识码:A一、引言单光子探测技术在高分辨率的光谱测量、非破坏性物质分析、高速现象检测、精密分析、大气测污、生物发光、放射探测、高能物理、天文测光、光时域反射、量子密钥分发系统等领域有着广泛的应用。
由于单光子探测器在高技术领域的重要地位,它已经成为各发达国家光电子学界重点研究的课题之一。
二、单光子探测器的原理及种类单光子探测是一种极微弱光探测法,它所探测的光的光电流强度比光电检测器本身在室温下的热噪声水平(10-14W)还要低,用通常的直流检测方法不能把这种湮没在噪声中的信号提取出来。
单光子计数方法利用弱光照射下光子探测器输出电信号自然离散的特点,采用脉冲甄别技术和数字计数技术把极其弱的信号识别并提取出来。
这种技术和模拟检测技术相比有如下优点[1]:(1)测量结果受光电探测器的漂移、系统增益变化以及其它不稳定因素的影响较小;(2)消除了探测器的大部分热噪声的影响,大大提高了测量结果的信噪比;(3)有比较宽的线性动态区;(4)可输出数字信号,适合与计算机接口连接进行数字数据处理。
入射的光子信号打到光电倍增器件上产生光电子,然后经过倍增系统倍增产生电脉冲信号,称为单光子脉冲。
计数电路对这些脉冲的计数率随脉冲幅度大小的分布如图1所示。
脉冲幅度较小的脉冲是探测器噪声,其中主要是热噪声;脉冲幅度较大的是单光电子峰。
V h为鉴别电平,用它来把高于V h的脉冲鉴别输出,以实现单光子计数。
可用来作为单光子计数的光电器件有许多种,如光电倍增管(PMT)、雪崩光电二极管(APD)、增强型光电极管(IPD)、微通道板(MCP)、微球板(MSP)和真空光电二极管(VAPD)等。
单光子发射与探测技术的发展及应用
单光子发射与探测技术的发展及应用随着物理学和量子力学的飞速发展,单光子发射与探测技术也日益成熟,并广泛应用于通信、量子计算、医学等领域。
本文将介绍单光子发射与探测技术的发展历程、原理和应用。
一、单光子发射技术单光子发射技术是指在一个稳定的光源中产生一个单一的光子。
早期的单光子发射技术主要是通过一些狭缝和中心缝,将光子束缩小到微小的尺寸,然后通过减小光的强度来减少光子的数量,实现单光子发射。
这种方法虽然可行,但操作要非常精确,也比较复杂,容易受到来自光源的环境干扰。
随着技术的不断发展,出现了很多新的单光子发射技术,如基于超冷原子的单光子发射、基于单个量子点的单光子发射等。
超冷原子是最早的单光子发射来源之一。
物理学家通过不断减小温度,将气体冷却到几个微开尔文以下,使其在极低温下形成玻色-爱因斯坦凝聚体。
此时,原子会产生强烈的减速效应,使其停留在光诱导的陷阱中,随后进行激光冷却,最终产生单光子。
量子点是一种半导体结构,可以产生单光子。
通过将量子点添加到纳米结构中,可以产生单光子发射。
二、单光子探测技术单光子探测技术是指当光子到达某一位置时,将其转换为电信号进行检测的技术。
单光子探测技术主要有光电倍增器探测器、超导单光子探测器等。
其中,光电倍增器探测器是一种比较常见的技术,它将光子转换为电子,并将电子倍增,放大其信号。
这种技术具有检测灵敏度高、时间分辨率高等优点,但同时也受到光子吸收效应的影响,从而限制了其检测距离和灵敏度。
超导单光子探测器是一种能够在极低温下运行的技术。
它由超导材料、微波和光探测器组成,具有灵敏度高、探测距离远等优点,但需要针对不同光源进行不同的调整,操作和维护较为麻烦。
三、单光子技术的应用单光子技术广泛应用于通信、量子计算、医学、生物学等领域。
在通信领域,单光子技术可以用于实现秘密的密钥分发、光学量子计算等。
在医学和生物学领域,单光子技术可以用于分子成像、神经元成像等应用。
在量子计算领域,单光子技术可以用于量子纠缉、量子错误更正等方面,为量子计算的实现提供了关键的技术支持。
光电探测器的研究与应用现状
光电探测器的研究与应用现状光电探测器是一种能够将光信号转换为电信号的装置,它在现代科技领域中起着至关重要的作用。
光电探测器的研究与应用正在逐渐发展和拓展,本文将从几个方面介绍光电探测器的研究和应用现状。
一、光电探测器的种类根据光电探测器的种类可将其分为光电二极管、光电倍增管、光电导和光电晶体管等,其中光电二极管是应用和研究最为广泛的一种光电探测器。
光电二极管是利用半导体材料的PN结来实现光电转换的,其性能优越,在光通信、光电子学等领域被广泛应用。
同时,其接收速度快,响应时间短,可以达到亚纳秒级别。
不过,其灵敏度与面积不成比例,而且其响应速度会受到温度和电流的影响,因此在一些高速光通信领域中需要使用其他类型的光电探测器。
二、光电探测器在光通信中的应用光通信技术已经成为现代通信技术的主流,而光电探测器则是光通信中不可或缺的关键组成部分。
光电探测器可以将光信号转换为电信号,实现光信号与电信号之间的互相转换,使得信息得以在光学和电学之间进行传输。
目前,光接收模块中最常用的光电探测器是光电二极管,其高速度和高灵敏度使其成为优选的光电探测器。
此外,还有一些新型光电探测器正在研究和发展中,例如纳米光电探测器、有机半导体探测器和基于石墨烯的探测器等。
三、光电探测器在医学及生物科学中的应用光电探测器在医学及生物科学领域中也发挥着重要的作用。
例如,医学领域中经常使用的磁共振成像(MRI)技术就需要使用光电探测器以便探测信号。
此外,在生物科学研究中,光电探测器也可用于如蛋白质定量、药物筛选、DNA测序等方面,成为生物领域中广泛使用的夹道器之一。
为了更好地满足医学及生物领域中的研究需求,科研人员正在研发更高分辨率、更高灵敏度的光电探测器,同时不断探索新型的光电探测技术和应用。
四、光电探测器在安防中的应用在安防领域中,光电探测器也广泛应用。
例如,在夜视仪和光学望远镜等设备中都采用了光电探测器。
此外,在热成像设备中,IR光电二极管也是常用的探测器,其可将红外辐射转化为电信号,以便检测并分析热量信息。
光电探测器行业现状分析报告
光电探测器行业现状分析报告光电探测器行业现状分析报告一、行业概述光电探测器是一种将光信号转换为电信号的传感器,它利用光电效应将光能转化为电能,从而实现对光信号的检测和测量。
光电探测器在通信、能源、环保、科研等领域得到广泛应用,是光电子行业的重要组成部分。
二、市场规模近年来,随着科技的进步和应用领域的拓展,光电探测器行业市场规模持续增长。
据统计,全球光电探测器市场规模2019年达到了约X亿美元,预计到2025年将达到X亿美元,年复合增长率约为X%。
在应用领域方面,光电探测器广泛应用于光通信、光纤传感、光谱仪器、3D传感等领域。
其中,光通信领域是光电探测器最大的应用市场,光纤传感和光谱仪器领域也在不断增长。
此外,随着5G、物联网、人工智能等技术的发展,光电探测器在智能家居、智慧城市等领域也将得到广泛应用。
三、竞争格局目前,全球光电探测器市场竞争格局比较激烈,但市场主要集中于几家领先企业。
其中,美国的应用材料公司、日本的Canon公司、中国的长光所等是全球光电探测器市场的领导者。
此外,还有一些新进入市场的企业正在积极开发和推广光电探测器产品。
在中国,光电探测器行业也得到了快速发展。
国内企业通过引进技术、自主创新等方式,不断提高产品质量和技术水平,逐渐成为全球光电探测器市场的重要供应商。
其中,以长光所、华为为代表的企业在光通信领域具有较强的竞争力。
四、发展趋势技术创新:光电探测器技术不断发展,未来将朝着高灵敏度、低噪声、快速响应方向发展。
新材料、新工艺的应用也将进一步提高光电探测器的性能和降低成本。
应用拓展:随着应用领域的不断拓展,光电探测器的应用场景将越来越广泛。
例如,在5G通信领域,高精度、高速的光电探测器将成为5G光模块的关键部件;在智能家居领域,低成本、低功耗的光电探测器将成为智能家居传感器的核心元件。
智能制造:智能制造是未来制造业的发展方向,光电探测器制造也不例外。
通过引入先进的自动化生产线和智能化设备,实现生产过程的自动化和信息化管理,提高生产效率和产品质量将成为光电探测器行业的必然趋势。
光子探测器应用场景-概述说明以及解释
光子探测器应用场景-概述说明以及解释1.引言1.1 概述光子探测器是一种能够探测光子(光的基本单位)的设备,它在各个领域都具有广泛的应用。
通过接收、探测光子并将其转化为可读取的电信号,光子探测器中的光子被用来传递信息、研究物质的性质以及进行医学诊断等工作。
在通信领域,光子探测器的应用十分广泛。
光纤通信是一种基于光子探测器的通信技术,它利用光纤作为信息传输的媒介,通过发送和接收光信号来实现高速、高质量的远程通信。
光子探测器在光纤通信系统中起着至关重要的作用,它们能够快速、准确地将光信号转化为电信号,以实现信号的传输与解读。
除了光纤通信,光子探测器还被广泛应用于无线通信、卫星通信等领域,为各种通信方式提供了高效、可靠的信号转换。
在医学领域,光子探测器也发挥着重要的作用。
例如,生物医学成像领域常使用的光学成像技术就是基于光子探测器的原理。
通过将光子探测器与光源相结合,可以实现对人体内部组织和细胞的高分辨率成像,用于疾病的诊断和治疗监控。
此外,光子探测器还被应用于生物传感、药物研发等领域,为医学研究和治疗提供了可靠的技术手段。
总之,光子探测器在通信和医学领域都扮演着重要的角色。
它们的应用不仅提高了通信的速度和质量,还促进了医学技术的发展和创新。
随着科学技术的不断进步,我们可以展望光子探测器在更多领域的应用,为人类的生活和工作带来更多的便利和突破。
1.2 文章结构文章结构部分的内容可以包括以下内容:本文将首先介绍光子探测器的工作原理和基本概念,包括其对光子的探测和测量原理。
然后,我们将重点讨论光子探测器在通信领域的应用,包括其在光通信、光纤传输以及光信号处理等方面的具体应用场景。
此外,我们还将探讨光子探测器在医学领域的应用,包括其在生物医学影像、光学成像和药物研发等方面的重要作用。
在本文的结论部分,我们将总结光子探测器在各个领域的应用重要性,并指出其在未来的发展前景。
同时,我们也将提出一些光子探测器在技术和应用上的难题,并展望光子探测器未来的发展方向和可能的突破点。
光电探测技术的发展与应用
光电探测技术的发展与应用基于光子特性进行电子信息检测、测量和传输的技术,称之为光电探测技术。
自上个世纪60年代以来,光电探测技术在各种应用领域中日渐突出,如通信、生物、环境监测、材料检测、军事等。
本文将简要介绍其发展历程和应用领域。
一、发展历程1. 光电二极管技术(Germanium)早期光电探测技术基本上是利用光电二极管来制作各种探测器。
其中,Germanium光电二极管具有快速响应、较高的灵敏度和较宽的光谱响应范围等特点。
然而,只有在液氮的温度下,才能得到最佳的光电探测性能。
另外,Germanium材料价格昂贵,难以满足量产需求。
2. 萤石探测器技术70年代,随着高纯度萤石晶体制备技术的发展,降低了探测器工作温度,使得大量萤石探测器被大规模的应用于核物理、高能物理实验、开普勒太空望远镜等领域。
萤石探测器有较快的响应时间、较高的能量分辨率、较宽的能量响应范围等特点,但它不适用于高精度的辐射剂量的测量。
3. 光电倍增管(PMT)技术在80年代,由于PMT管的研制开始进入定型阶段,它的检测方式从直接接收光电子的方式改为以荧光物质为介质进行检测光信号。
PMT具有较快的响应速度和较高的灵敏度,广泛应用于天文、核物理、高能物理、弱信号的检测等领域中。
4. 光电探测器阵列技术随着微电子技术、光电工艺技术和化学气相沉积技术等先进技术的发展,光电探测器阵列技术不断进步。
与传统的单光电探测器相比,光电探测器阵列技术的优势在于:信噪比高、测量精度高、可以同时测量多个参数等。
二、应用领域1. 生物医学应用以荧光标记的生物学分子作为探针,利用荧光光谱分析和显微成像技术,实现了对生物分子结构和功能的高度敏感探测。
例如:绿色荧光蛋白、二级结构预测、蛋白质结构等;同时,可以应用于细胞研究、细胞生物学、代谢成像等领域。
2. 信息传输与光通信传统的光纤通信技术在数据传输速度、带宽和距离上受到限制。
在这个时代,光电探测技术的开发对更高速的数据传输具有重要意义。
单光子探测器的研究和应用
单光子探测器的研究和应用单光子探测器是一种能够探测到单个光子的探测器,是量子光学实验和量子信息处理的关键设备。
它广泛应用于光子发射、量子计算、量子通信、量子密钥分发等领域。
在实际应用中,单光子探测器的性能直接影响到量子技术的可靠性和实用性。
一、单光子探测器介绍单光子探测器是一种能够探测到光子的探测器,可以实现单个光子的探测和测量。
它通过将光子与探测器的探测元件相互作用,将光子转换为电子信号,并通过探测器电路来测量电子信号。
当光子被探测器接收时,它会导致电光子的发射,从而使电路中的电压发生变化。
然后,通过分析电路中的电压变化来检测光子。
目前,常用的单光子探测器包括雪崩光电二极管(APD)、光子检测器(PD)等。
二、单光子探测器的应用单光子探测器广泛应用于实验室和实际应用中,包括量子通信、量子计算、量子密钥分发等领域,以下是其中一些应用的介绍:1. 量子计算量子计算是一种基于量子力学原理的计算方式,比传统计算方式更加高效和可靠。
在量子计算中,单光子探测器被广泛应用于量子纠缠、单量子态测量等领域,提高了量子计算的可靠性和实用性。
2. 量子通信量子通信是一种基于量子力学原理的通信方式,比传统通信方式更加安全和难以被攻击。
在量子通信中,通过单光子探测器来实现单量子态的探测和传输,从而保证了通信的安全性和可靠性。
3. 量子密钥分发量子密钥分发是一种使用量子力学原理的加密方式。
在量子密钥分发中,通过单光子探测器来实现单量子态的探测和传输,从而保证了密钥的安全性和可靠性。
三、单光子探测器的研究现状目前,单光子探测器的研究进展非常迅速。
随着量子计算和量子通信技术的不断发展,单光子探测器的性能需求也越来越高。
一方面,目前的单光子探测器在光子检测效率和暗计数率等方面仍存在一些限制,限制了其在实际应用领域中的应用。
另一方面,随着新材料和新技术的出现,单光子探测器得到了新的研究进展。
例如,超导探测器、有机材料探测器等新型单光子探测器的研究正日趋活跃。
光电探测器技术发展及应用研究
光电探测器技术发展及应用研究随着科技的不断进步,光电探测器技术也得到了长足的发展。
光电探测器是一种利用光电转换原理来检测光信号的器件,常被广泛应用于光通信、激光照明、无线通讯、观测天文学等领域。
本文将介绍光电探测器技术发展过程以及其在应用方面的研究。
一、光电探测器技术的发展历程早在20世纪初期,光电探测器技术就已经开始了其发展之路。
当时最早的光电探测器是光电管,其基本结构是一个光电阴极,与具有高电压的阳极之间隔开。
当光子击中光电阴极时,便会发射出电子。
这些电子被高电压的阳极吸引,并转化成电子流。
然而,光电管存在着很多缺陷,比如噪声大、灵敏度不高等问题,限制了其进一步的发展。
随着时间的推移,人们逐渐发现半导体材料的优越性能。
1956年,第一个半导体光电探测器——光电二极管问世。
与光电管相比,光电二极管具有更高的速度、更低的噪声、更高的灵敏度以及更广泛的响应波长范围,因此在各种应用中被广泛使用。
1962年,发明了PN结型光电二极管,它用半导体材料代替真空管中的阴极,从而提高了光电转化效率。
1970年代,光电探测器的发展迎来了第二波高潮。
在这个时期,人们发明了更高性能的光电探测器,比如田口五郎发明的PIN光电二极管和Avalanche光电二极管等。
二、光电探测器技术在应用中的研究在光通信领域中,光电探测器被广泛应用。
与传统的数据传输方式相比,光通信具有更高的数据传输速率,又能够传输更远的距离。
在这个应用中,PIN光电二极管被广泛采用。
其灵敏度高、速度快,且可调制其响应。
因此,PIN光电二极管在光通信中被广泛应用。
激光照明方面,光电探测器也发挥着重要的作用。
利用光电探测器可以监测激光器输出功率的变化,从而及时调整激光工作状态。
而且激光器的功率越来越大,传统的光电探测器无法满足要求,因此,新型的光电探测器得到了广泛的研究和应用。
在无线通讯领域,光电探测器也是必不可少的组成部分。
在红外光通讯中,光电探测器的快速响应与低噪声使得其成为理想的接收器。
光电探测器的发展及应用
光电探测器的发展及应用随着现代科技的不断发展,人类对于光学技术的应用也越来越广泛,而光电探测器则作为光学技术的重要组成部分,其应用范围也变得越来越广泛。
光电探测器是一种能够将光信号转化为电信号的器件,其基本原理是利用光敏材料吸收光子的能量,激发其中的电子,然后形成电子-空穴对,进而产生电信号。
本文将从光电探测器的历史发展、技术原理、分类及应用等多方面对其进行探讨。
一、历史发展早在20世纪初期,人们就探索如何利用光发现物体的位置和运动速度。
1907年,意大利物理学家卢米涅尔发明了光电池,这可以被认为是现代光电探测器的起源。
20世纪70年代,激光技术的发展促进了光电探测器的各种技术创新。
如此快速的技术发展为光电探测器的精度和应用范围提供了先决条件。
21世纪以来,随着科技的进步,光电探测器的速度、分辨率、稳定性和跨越波段的能力都得到了大大的提高。
二、技术原理光电探测器的原理是利用光敏材料的特性吸收光子的能量,然后激发其中的电子,进而形成电子-空穴对,然后电子和空穴按照一定运动规律移动,产生电流。
光电探测器基本包括三个部分:光敏元件、转换电路和输出电路。
其中,光敏元件是关键构成部分,可以根据产生的电荷量、电荷信号的大小、载流子寿命等参数来描述。
常见的光敏元件有:光电二极管、光电管、光电晶体管、光敏电阻和光敏电容等。
在具体使用中,应根据不同的光学探测对象和实际情况选择不同的光电探测器。
三、分类通常情况下,根据光敏元件的性质和工作方式,光电探测器可以分为光电二极管、光电三极管、光电管、硅光电池等多种类型。
1.光电二极管光电二极管是一种最基本的光电探测器。
它利用二极管载流子的注入和漏出特性,将光能转化为电能。
由于其构造简单、安装方便、响应速度快、灵敏度高,并且光谱范围广,因此广泛运用于逆向光电子学、电视机底板制造、光纤通信等领域。
2.光电三极管光电三极管是在光电二极管的基础上发展起来的,它比光电二极管响应速度更快,增益更大。
2024年光电探测器市场规模分析
2024年光电探测器市场规模分析概述光电探测器是一种能够将光信号转换为电信号的器件。
它在许多领域中都有广泛的应用,如通信、医疗、安全等。
本文将对光电探测器市场的规模进行分析,并探讨市场前景及发展趋势。
市场规模根据市场调研机构的数据,光电探测器市场在过去几年内持续增长。
2018年,全球光电探测器市场规模约为100亿美元,而到2025年预计将增长至150亿美元。
分类光电探测器市场可以根据不同的分类方式进行划分。
根据类型,光电探测器可以分为光电二极管(PhotoDiode)、光电晶体管(PhotoTransistor)、光电倍增管(PhotoMultiplier Tube)等。
根据应用领域,光电探测器可以分为通信、医疗、安全、科学研究等。
主要驱动因素光电探测器市场规模的增长受到多个主要因素的驱动。
第一,光通信的发展促进了光电探测器的需求增长。
随着光通信技术的不断进步,光电探测器在数据传输和通信网络中的应用越来越广泛。
第二,医疗行业对光电探测器的需求也在增加。
光电探测器在医学成像、光治疗和光学检测领域具有重要作用,对于提高医疗设备的性能和效率具有重要意义。
第三,安全领域对光电探测器的需求在不断增长。
光电探测器在安防监控、火灾报警等方面的应用,可以提供更加精确和可靠的监测和检测功能。
市场前景与发展趋势光电探测器市场具有良好的前景和发展潜力。
第一,随着5G技术的快速发展,光电探测器在通信领域的需求将进一步增加。
光电探测器在光通信中的应用将更加广泛,从而推动市场规模的增长。
第二,随着医疗技术的创新与进步,光电探测器在医疗领域的应用将不断扩大。
特别是在光学成像、光诊断和光治疗方面,光电探测器的需求将持续增长。
第三,随着人们对安全意识的提高,安防市场的需求也将增加,进而推动光电探测器市场的发展。
总结光电探测器市场在过去几年内保持稳定增长,市场规模呈现扩大的趋势。
光通信、医疗和安防领域的发展是推动市场增长的主要因素。
单光子探测技术的发展趋势及应用
单光子探测技术的发展趋势及应用光子是量子力学中的基本粒子之一,而单光子是指在一定时间内只存在一个光子。
单光子探测技术是指通过精密的实验仪器,通过一定的技术手段,准确地检测单个光子的存在和其产生的特性。
这项技术涉及到量子力学、光学、电子学、材料学等多个领域,是一项综合性强的技术。
单光子探测技术的历史可以追溯到20世纪50年代,当时A.S. Cooper等人首次提出了单光子探测的思路和方法,并通过实验进行了验证。
但当时的技术条件十分有限,甚至连现在最基本的冷却技术都没有。
从那时起,单光子探测技术的发展进程持续了半个多世纪,经过了多次革命性的突破,逐渐成为了一个重要的前沿技术领域。
单光子探测技术的发展既包括硬件的技术进步,也包括算法和数据处理的提升。
从硬件角度看,单光子器件是单光子探测技术中最关键的部件。
其中最为常见的两种单光子器件是单光子探测器和单光子发生器。
单光子探测器广泛应用于量子通信、量子计算、生命科学等领域。
其中,超导性单光子探测器是应用最广泛的一种,它的检测效率和时间分辨率达到了极高的水平。
除此之外,布拉格衍射光学器件和钙钛矿材料也是近年来单光子探测领域中备受关注的研究方向。
从算法和数据处理角度看,单光子探测技术的应用范围也越来越广泛,研究者们提出了多种新型的算法和方法。
其中,能够在存在噪声的情况下,准确地判断光子的存在性和数量的Bayesian估计算法备受关注。
除此之外,深度神经网络、量子机器学习等新兴技术也为单光子探测技术带来了新的应用前景。
例如,利用深度神经网络对光强度变化进行监测,能够实现高效、高精度的光通信系统。
单光子探测技术的应用范围十分广泛,涵盖了多个领域。
在量子通信方面,单光子的量子密钥分发是一项重要的技术,它可确保通信的安全性。
在生命科学中,单光子探测技术被广泛应用于分子荧光检测、细胞成像等领域,能够提供高分辨率的成像结果,对于生命科学研究有着不可或缺的重要意义。
在材料科学领域,单光子探测技术可以检测光的散射和吸收,有助于研究材料的能带结构和光学性质。
单光子探测技术的进展与应用
单光子探测技术的进展与应用单光子探测技术是一种前沿的光学技术,它可以实现对光的精确测量和控制。
随着科技的不断发展,单光子探测技术越来越受到研究者的关注,并在多个领域得到了广泛的应用。
本文将介绍单光子探测技术的进展以及其在生物医学、通信和量子计算等领域的应用。
单光子探测技术最早的起源可以追溯到上世纪的光电探测器。
然而,传统的光电探测器由于受到热噪声的限制,无法实现对单光子的精确测量。
为了解决这个问题,研究者们开始利用超导材料和半导体材料制备出了高效率的单光子探测器。
这些新型的单光子探测器具有低噪声、高灵敏度和高时间分辨率的特点,为单光子探测技术的发展奠定了基础。
在生物医学领域,单光子探测技术被广泛应用于生物分子的测量和成像。
通过利用单光子探测技术,研究者们可以实现对单个荧光标记的生物分子的精确测量和成像。
这对于研究细胞和生物分子的行为具有重要意义,有助于人们对疾病的发生机制和药物的作用机理有更加深入的理解。
例如,利用单光子探测技术,科学家们可以观察到单个染色体的动态过程,揭示了染色体在细胞分裂和遗传传递中的重要作用。
在通信领域,单光子探测技术为量子通信提供了可能。
传统的光通信系统使用的是弱光信号,而使用单光子探测技术可以实现对单个光子的精确检测,从而提高通信系统的安全性和可靠性。
单光子探测技术的应用还可以用于量子密钥分发和量子远程通信等方面,这些都是保证通信安全性的重要手段。
未来随着技术的进一步发展,单光子探测技术有望在量子通信中发挥更为重要的作用。
除了在生物医学和通信领域,单光子探测技术还具有巨大的潜力在量子计算中得到应用。
量子计算以其高效率的并行计算能力被视为下一代计算技术的发展方向。
而单光子探测技术可以用于实现量子比特的探测和操作,为量子计算的实现提供了重要的技术手段。
当前,单光子探测器的灵敏度和时间分辨率已经达到了比较高的水平,为实现大规模量子计算提供了良好的基础。
总之,单光子探测技术的进展为我们深入了解光与物质相互作用的规律提供了有力的工具。
光电探测器的技术研究及其应用前景
光电探测器的技术研究及其应用前景光电探测器是一种能够将光信号转换为电信号的器件,广泛应用于激光雷达、光导纤维通信、光学传感器、医学成像等领域中。
近年来,随着技术的不断发展,光电探测器的性能不断提高,应用前景也日益广阔。
1. 光电探测器的分类和原理光电探测器按照光学信号的处理方式可以分为光电倍增管、光敏二极管、光电二极管、MPPC(多静态感应耦合器件)等多种类型。
其中,光电倍增管适合于低光级光子计数、快速信号响应和大信噪比的探测,而MPPC则适用于高灵敏度、高精度、高线性度、低噪声和大应用范围的探测。
光电探测器的原理是将入射光子就地转化为电子,并在之后的电子电路中进一步放大处理。
以光电二极管为例,它的工作原理是在外加电压下,受光电效应的作用,产生电子-空穴对,形成端电流。
2. 光电探测器的研究进展随着新技术的不断出现,光电探测器的性能和应用领域得到了极大提高,以下几个方面是当前重点的研究领域:(1)高灵敏度探测技术:高灵敏度探测技术首先需要降低探测器的暗噪声,降低探测器的基底和电子学噪音,通过优化探测器的结构、制造工艺等方法,进一步提高光电二极管探测的峰值量子效率,使其在光学成像、分析和测量中的应用得到更好的改善。
(2)自动对准技术:利用先进的MEMS技术和自适应光学控制,实现对光学系统自动对准,大大提高了光电探测器的效率和可靠性。
(3)组合集成技术:结合硅基光电芯片技术、微机电系统、微电子技术等,实现光电探测器构建更为完整、完备的集成系统,可以实现多种信号处理和控制,从而提高光电探测器的灵敏度和性能。
3. 光电探测器的应用前景光电探测器在各领域中的应用前景不断拓展,以下是几个具体领域的实际应用:(1)医学成像:在医学成像领域中,光学成像技术成为了最前沿和具有广阔应用前景的一种技术,其中就包括了光电探测器的应用。
利用光电探测器可以实现非接触式,无创式的组织成像,具备相对较小的成本和更广阔的应用范围。
2023年光电探测器行业市场分析现状
2023年光电探测器行业市场分析现状光电探测器是一种能够将光信号转化为电信号的装置,广泛应用于无线通信、光通信、太阳能发电、光谱分析等领域。
光电探测器行业是一个具有较高潜力的市场,下面对其市场分析现状进行详细介绍。
1. 市场规模和增长趋势光电探测器市场规模逐年增长,市场需求主要来自通信、军事、航空航天和医疗等行业。
根据市场研究机构的预测,全球光电探测器市场规模在未来几年内将保持稳定增长的趋势。
2. 市场竞争格局目前,光电探测器市场存在着较为激烈的竞争,主要的竞争对手包括美国的Hamamatsu Photonics、德国的OSRAM Opto Semiconductors和日本的Sony等公司。
这些公司在技术研发、产品质量和市场拓展方面非常具有竞争力。
3. 技术研发趋势光电探测器行业的技术不断创新和进步,如近年来研发的表面等离子体共振(SPR)光电探测器,具备更高的灵敏度和更宽的波长范围,适用于生物医药领域的应用。
此外,还有高速、低噪声、低功耗的探测器技术在不断推进。
4. 市场应用领域目前光电探测器主要应用于通信领域,其中光纤通信是主要的应用领域之一。
随着无线通信和互联网的快速发展,光电探测器在无线通信领域也有不断的应用扩展。
此外,光电探测器还广泛应用于光通信、光导风电、光学传感和光谱分析等领域。
5. 市场挑战和机遇光电探测器市场面临一些挑战,如技术上的限制、成本上的压力和竞争激烈等。
然而,随着光通信和光学技术的不断发展,市场还存在较大的机遇。
例如,随着5G技术的推广和应用,对光电探测器的需求将迅速增加。
综上所述,光电探测器行业市场规模逐年增长,竞争激烈,技术不断创新,应用领域广泛,并面临一些挑战和机遇。
对于企业来说,不断提高自身的研发能力和产品质量,加强市场拓展和创新能力,才能在光电探测器市场中取得竞争优势。
快速光子探测技术的研究与应用
快速光子探测技术的研究与应用光子探测技术是一种以光子作为信号接收器并测量信号强度的技术。
其广泛应用于激光雷达、光学通信、医学成像等领域。
快速光子探测技术是其一个重要的分支,其对于实时在线测量信号具有很重要的意义。
本文将从快速光子探测技术的原理、技术瓶颈以及近年来的应用与发展等方面展开探讨。
一、快速光子探测技术的原理快速光子探测技术就是以高速运动的粒子在物质中激发快速电流,以实现光子探测的一种技术。
其传统的工作方式基于光电子倍增管(PMT),其通过引入EDM(电子深度模拟)技术,来提高PMT的探测效率。
EDM方式允许PMT在非光学单位区域内聚焦图象,并使快速光子计数器的测量速度达到了非常高的水平。
PMT作为最传统的光子探测技术之一,具有很强的单光子探测性能。
但是,PMT单元只能检测到部分或全部光子信号,并在大气等环境的干扰下被掩盖。
此外,由于其响应时间较长,无法对微弱的光子信号进行快速有效的测量。
因此,随着半导体技术的先进发展,人们开始开发具有单光子计数器性能的高速光电探测器来探测光子信号。
二、快速光子探测技术的技术瓶颈快速光子探测技术所面临的主要挑战是具有快速响应速度和灵敏度。
在不使用快速光子探测器的情况下,单个光子信号的动态范围仅为1-IO的量级。
同时,在高带宽和低噪声的条件下,快速光子探测器的计数、分辨率和动态范围也需具备足够高的水平。
长久以来,快速光子探测器的研发面临的几大难点之一是光子探测器的时间分辨率问题,由于探测器的响应时间的不均衡特性,通常几乎难以鉴别极短脉冲、或大尺度连续脉冲电流所控制的信号。
因此,如何设计具有高时间分辨率的快速光子探测器成为研究人员关注的焦点。
三、快速光子探测技术在现代科技中的应用与发展近年来,随着科技的不断发展,快速光子探测技术也得到了广泛的应用。
例如,在材料科学领域中,快速光子探测技术成为探测单个量子点形成以及薄膜和表面结构等的最重要工具之一。
在光子学基础物理领域中的快速光子探测技术的应用,则注重于识别、检测和播放出不同类型的光子信号,以揭示光子的微观行为和物理特性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
光子计数探测器的应用混合像素探测器,为您的实验室精心准备PILATUS混合像素探测器的设计从理论到现实均达到最佳的数据质量X射线检测。
他们带来了两项关键技术,单光子计数和混合像素技术相结合,同步到您的实验室。
单光子计数消除所有探测器噪声,并提供卓越的数据。
在收集数据时,读数无噪音和暗电流的消失特别具有优势:在实验室中的X射线光源比同步加速时要弱很多,需要更长的曝光时间,并导致较弱的信号。
由于没有了暗电流和读数噪音, PILATUS探测器更加适合在实验室使用。
混合像素技术可以直接检测X射线,与其他任何探测器技术相比实现了更清晰,更好地解决信号传输问题。
加上读取时间短和连续采集的特点,PILATUS探测器可以高效提供优质数据。
低功耗和冷却需求,给你一个无忧的、维护量极小探测器系统,。
PILATUS探测器系列是专为您在实验室中的需求定制,并提供同步加速器的技术,有无与伦比的价值。
利用PILATUS独特的功能,可以从你的最具挑战性的样品获得最佳的数据。
针对您的需求PILATUS探测器成功推动和同步加速器光束线。
PILATUS的独特功能在实验室和相关产业的优势也很明显。
根据您在实验室的需求,现在PILATUS的产品阵容,辅以一系列的PILATUS探测器,。
固定能量校准和简化的读数电子器件完美匹配了实验室相关要求而且PILATUS完全符合您的预算。
混合像素技术和单光子计数,关键的技术,优质的数据和高效率,完全无障碍实施是PILATUS探测器的优势。
越来越多的实验室和工业应用的仪器可配备或升级了PILATUS探测器。
根据自己的设置或利益自由整合PILATUS,可以从一个现成的仪器变成一个PILATUS OEM合作伙伴合作伙伴PILATUS探测器是硅材料光子探测器合作:-医疗设备配套-JJ X射线- 科学研究- 材料探测传感器层厚度[μm]表1:在BESSY II PTB实验室测量的基础上PILATUS传感器的量子效率。
可定制,以符合您的要求除了标准的320微米厚的硅传感器,你可以自定义您的PILATUS探测器450或1000微米厚的硅传感器相匹配的能量X射线源(见表1)。
这实现了所有常见的实验室X 射线能量高量子效率。
水冷机型PILATUS 300K和300K-W提供了可选的真空兼容性。
此定制使得操作检测器时,在真空中,如在飞行管SAXS工具。
连续可调的能量阈值的选项可以抑制荧光信号。
- 直接单光子计数模式中的X射线检测- 无读数噪声- 无暗电流- 优秀的点扩散函数- 高动态范围- 读出时间短- 高帧速率- 局部和全局的计数率应用- 生物大分子晶体(MX)- 单晶衍射(SCD)- X-射线衍射(XRD)- 小广角散射(SAXS/广角)- 表面衍射- 漫散射- 时间分辨实验- 成像- 无损检测PILATUS200KILATUS200K功能的有效面积为84*70毫米,是用X射线应用广泛的理想检测设备。
这是最紧凑的检测器,使您可以充分利用所有PILATUS功能。
SCD和XRD与PILATUS 的当地和全球的高计数率,远远优于基于气体放电或类似技术的计数探测器取得优异成绩。
精巧的前部壳体和紧凑的尺寸能够检测在高的衍射角,使密闭空间有效地利用周围的样品。
全风冷和低功率消耗,PILATUS200K是一个免服务和维修的探测器系统。
PILATUS 300KPILATUS300K是在实验室中检测综合大分子分子晶体和SAXS完美的探测器。
结合快门数据采集,传感器面积大,可以轻而易举的采集斑点的大单元的高分辨率衍射数据。
出色的稳定性,可使用水冷式的检测器,即使是很长的曝光时间,也具有准确的精度,以确定和减去溶剂散射SAXS测量。
此外,还可以利用可选的真空兼容的探测器。
PILATUS300K-WPILATUS300K-W宽的矩形区域是非常适合WAXS2-D纹理分析和粉末衍射。
超薄感受的主机,与允许定位的探测器直接光束非常接近,为您带来极致的探测器测量广角一个SAXS/ WAXS设置的信号。
300K-W PILATUS还设有真空兼容性作为一个自定义选项。
在您的实验室切片精细图1:精细φ-与PILATUS切片。
每个数据集收集压痕旋转宽度和每幅图像的曝光时间只有30分钟,在相同的角度为0.1°/ s的速度,在图例中表示。
获得出色的数据采集时间短。
利用细片与无噪PILATUS的数据收集,导致最佳的数据质量(胰岛素,180°旋转,总额微焦点sealedtube,PILATUS300K)。
应用实验室SAXS PILATUSPILATUS探测器非常适合在内部SAXS仪器由于其高动态范围,没有读出噪声和暗电流,高灵敏度性和超强的稳定性。
高Q-范围测量极其微弱的信号,需要很长的曝光时间。
由于完全没有暗电流,PILATUS探测器擅长在长曝光时间,提供卓越的数据。
另一个优势是使用PILATUS时,检测稳定性高,允许确定最好的精度,甚至很长的曝光时间减去溶剂散射。
这种出色的稳定性混合像素技术简单,是非常稳定的水冷相结合的单光子计数结果。
PILATUS准确测量环的微弱信号的表现可圈可点,使您能够成功处理稀释了的样本。
SAXS与体积排阻色谱相结合,是一个功能强大的聚集或易降解系统,短暂的复合物,以及多个齐聚状态的方法来研究。
一个无噪声PILATUS探测器,使这些稀释的样本,研究可行的实验室[2]。
此外,高帧速率和较短的读出时间也允许精细的样本数据采集的过程蛋白质洗脱而采集时间最大化。
精细采样数据收集的超过长期总曝光时间是常规小角X射线散射实验也非常有用的,因为它揭示了在数据采集过程中辐射损伤的有价值的信息。
实验室MX PILATUS最佳的精度测量弱高分辨率反射确定地图的质量和最终的成功大分子晶体。
弱反射该signal-to-noise比特别是改善由在PILATUS探测器和锋利的点扩散函数,从而降低了重叠的衍射强度与散射背景的情况下的检测器噪声。
此外,细切片的策略可以用于通过沿旋转方向和背景重叠最小化减少光斑的重叠(图1),以进一步提高数据的质量。
无噪音PILATUS探测器允许最优罚金切片[1],而CCD或CMOS有源像素探测器需要妥协,因为读出或复位噪声。
实验逐步与功能在您的内部系统可以同步电子光束,光束稳定是至关重要的。
这个优势最大化室内源匹配与PILATUS。
一个高度稳定的室内源无噪声的影响与VITY探测器相结合,在S-SAD和其他实验方法逐步增加你的成功数据的准确性是至关重要的。
PILATUS探测器读出的时间只有7毫秒的完整图像,使快门数据采集连续旋转。
这降低了总的采集时间,并最大限度地提高效率,一个关键的优势,在高通放的应用,如片段筛选。
而且,连续旋转数据收集允许收集精细的切片数据集,具有相同的宽切片数据的采集时间。
技术混合像素技术混合像素探测器的X射线直接转换成电子信号。
其他类型的X射线检测器依赖间歇性步骤捕获和X-射线转换。
例如CCD和CMOS有源像素探测器,,必须先将X射线转换成可见光。
出信号的光散射,在荧光屏所需的转换涂片劣化和空间分辨率。
玻璃纤维光学芯片上的光,这将导致进一步的损失和失真的信号转导。
这些CCD和有源像素探测器固有的设计缺陷在混合像素探测器是不存在的。
混合像素技术可以直接检测的X射线,这提供了优越的空间分辨率和提高了探测效率。
在一种混合的像素检测器的每一个像素是由两种组分的传感器像素读出的像素(图2)。
X射线光子直接转换成电荷,在传感器像素,读出的像素的操作和计数该电信号。
传感器和读出像素有一个直接的,个人的电子连接,每一个混合像素并防止蔓延和信号损失。
这使得每一个混如图2所示的固态传感器直接检测的X射线光子的原理由合的像素几乎独立的X射线探测器,并达到最低点的价差,最高的灵敏度和最终速度。
图3:在PILATUS混合的像素探测器的没有读出噪声和暗电流。
画像一个单一的PILATUS的模块,但不暴露在100毫秒或1小时的采集时间的X-射线源与。
后100毫秒时,所有像素具有零计数,在读出的图像的过程中,因为没有噪声被添加。
1小时后,大多数像素仍然没有暗电流累积的零计数时间的长曝光期间,并没有在读出噪声被添加。
所有在曝光的罪名从一般背景辐射产生,占0.15分/小时/像素。
单光子计数自由电荷被释放在传感器像素中通过X射线吸收。
X射线信号通过单管子计数模式读出像素进行处理表现出了了比整合信号更多的优点。
在一个积分检测器中,在曝光期间积累的电荷。
整个集成,暗电流的特性被添加到累积电荷。
暗电流增加噪音和减少数据的质量。
在单光子计数检测器,计数单个事件的X射线吸收所释放的电荷的信号是由读出的像素的电荷放大,如果信号超过一个可调节的阈值,吸收事件数字计算。
这样一来,单光子计数的技术完全废除暗电流探测器噪声源,并实现卓越的数据。
此外,单光子计数发生在飞行过程中的曝光,实现尽可能早的数字化和随后的快速的无噪音的数字读出。
因此,读数噪音作为一个主要的整合探测器来源,完全没有出现在单光子计数探测器中。
特点最佳信号噪声比PILATUS混合像素探测器的暗电流和读出噪声(图3)本质上是没有暗电流和噪音的。
探测器没有噪声能够确保得到一个良好的信号噪声比的数据。
相比传统的探测器,这使得在相同曝光时间内获得更优质的数据或者采集到同样的数据需要更短的采集时间。
,从衍射不佳的样品或在最高分辨率记录微弱信号时,无噪声检测器便显示出其最大的优势。
优异的点扩散函数混合像素技术和直接转换到充电脉冲的X射线,PILATUS探测器传播的像素之间几乎没有强度。
这使一个像素形成尖锐的点扩散函数(FWHM),并提供了各种各样的好处(图4)。
间隔紧密的信号,甚至在很大程度上不同的强度,可以更加准确地解决和测量。
更清晰的信号,减少了散射的重叠或其他实验固有的特点,从而改善了信号–噪声比。
高动态范围计数器深度20位(约100万计数),结合探测器无噪声的特点,确保了前所未有的对比度和动态范围,另一个PILATUS标志是带来了优秀的图像和数据质量(图4)。
极强和极弱的信号可以通过单一的成像就能够准确的检测到。
快速读出和快门操作PILATUS探测器实验室仪器读出完整的图像,以闪电般的速度仅为7毫秒。
这使得快门,连续采集的完整图像。
几乎瞬时读数连续数据采集最大化了工作效率和任意仪器的吞吐数据。
高局部和全局的计数率PILATUS设有一个非常先进的ASIC技术实现单光子计数。
这允许精确地检测到每一个像素中每秒一百万的光子。
由于每一个像素是一个几乎独立的检测器,全局计数率和像素的数量形成规模。
以这种方式,PILATUS探测器实现每秒和每平方厘米数十亿的光子的全局计数率。
局部和全局的计数率的PILATUS探测器是远远优于那些基于气体放电或类似技术的计数探测器。
