内置基准电压的万能充充电器控制IC HT3582D应用指导
MT3582C1万能充电器自动识别IC介绍
MT3582C1万能充电器自动识别IC介绍左手665收藏时间：2016年2月15日 17：20MT3582C1 万能充电器自动识别IC MT3582C 1是一款高精度万能充电器自动识别IC，具有电池极性识别功能，对电池进行相应控制，不论电池以何种极性接入电路，都能正常充电。
支持普通三灯、二灯及七彩模式自动识别电池极性,充电饱和电压4.20V(典型值)(可通过LED1调整),空载时稳压输出,短路保护功能,极少的外围器件。
3852是一种集成化单芯片充电控制电路。
集成单芯片充电电路CT35823582是一种集成化单芯片充电控制电路。
当今社会，手机已成为每个人不可缺少的通讯工具。
作为一种移动通讯设备，最适宜的供电电源自然非充电电池莫属。
经过多年的实践应用，手机充电电池规格趋向统一，目前手机基本上都使用标称电压3.7V的锉电池作为供电电源。
现阶段手机这类对电源功率要求较高的电子产品尚不能直接使用1 .2V电压作供电电源，所以镍氢等单体电压仅有1.2V的充电电池，要用作移动设备供电电源，就必须采用串连的形式，才能满足设备的电压需求。
而铿电池的单体电压就达到3V以上，所以已经不再需要采用多节串连的形式了。
相对而言锉电池作电源的好处就显而易见了，可以忽略多电池串连应用所必须考虑的容量均衡问题。
这对延长手机电池的使用寿命，提高充电电池的使用效率至关重要。
电池标准趋于统一，为万能充电器的产生提供了广阔市场。
CT3582便是一种非常适于万能充电使用的芯片。
C丁3582采用了双列DIPS封装;恒流输出200mA，充电终止电压4.25V，具有终止电压微调装置，可以小范围设定终止电压，适应各表1引脚序号功能描述1充电输出负极2LEO3:指示灯L3引脚3LEOZ:指示灯L2弓}脚4LEDI电源(本文CD3582引脚资料1、BTN电池负极2、L3指示灯引脚3、L2指示灯引脚4、L1指示灯引脚5、SEL功能选择（接VDD为3灯和2灯模式，接GND为七彩模式）6、GND7、BTP电池正极8、VCC手机电池简易万能充电器的原理与制作、采用充电专用集成电路芯片CT3582的万能充这是一款采用充电专用集成电路芯片CT3582的万能充电器电路，图6是其外观图，图7为电路原理图，本电路同样完全根据厂家提供实物绘制整理，整体原理与上述电路大同小异。
电动车充电器原理与维修(送图纸)
ka3842_lm358电动车充电器电路工作原理充电器是给电动自行车蓄电池补充电能的装置。
它主要由整流滤波电路、高压开关、电压变换、恒流、恒压及充电控制等几个部分组成。
其中整流滤波电路的用途是将市电220V交流电压转变为直流300V左右的电压，通过高压开关电路及电压交换，产生充电时所需的低压直流电压，再由充电控制电路控制后对蓄电池充电。
充电器的两个插头分别为连接市电的电源插头和连接蓄电池的充电插头，两个指示灯分别指示电源和充电状态。
220V交流电经LF1双向滤波.VD1－VD4整流为脉动直流电压，再经C3滤波后形成约300V的直流电压，300V直流电压经过启动电阻R4为脉宽调制集成电路IC1的7脚提供启动电压，IC1的7脚得到启动电压后，（7脚电压高于14V 时，集成电路开始工作），6脚输出PWM脉冲，驱动电源开关管（场效应）。
VT7工作在开关状态，电流通过VT1的S极-D极-R7-接地端。
此时开关变压器T1的8-9绕组产生感应电压，经VD6，R2为IC1的7脚提供稳定的工作电压，4脚外接振荡电阻R10和振荡电容C7决定IC1的振荡频率，IC2（TL431）为精密基准电压源，IC4（光耦合器4N35）配合用来稳定充电电压，调整RP1（510欧半可调电位器）可以细调充电器的电压，LED1是电源指示灯。
接通电源后该指示灯就会发出红色的光。
VT1开始工作后，变压器的次级6-5绕组输出的电压经快速恢复二极VD60整流，C18滤波得到稳定的电压（约53V）。
此电压一路经二极管VD70（该二极管起防止电池的电流倒灌给充电器的作用）给电池充电，另一路经限流电阻R38，稳压二极管VZD1，滤波电容C60，为比较器IC3（LM358）提供12V工作电源，VD12为IC3提供基准电压，经R25，R26，R27分压后送到IC3的2脚和5脚。
正常充电时，R33上端有0.18－0.2V的电压，此电压经R10加到IC3的3脚，从1脚输出高电平。
EMB-3582 V1.1 用户手册说明书
EMB-3582V1.1EMB-3582V1.1深圳华北工控股份有限公司：*************北京公司：************上海公司：021-********成都公司：************沈阳公司：************西安公司：************南京公司：************武汉公司：************天津公司：************新加坡公司：65-68530809荷兰公司：31-040-2668554更多产品信息请登陆：声明除列明随产品配置的配件外，本手册包含的内容并不代表本公司的承诺，本公司保留对此手册更改的权利，且不另行通知。
对于任何因安装、使用不当而导致的直接、间接、有意或无意的损坏及隐患概不负责。
订购产品前，请向经销商详细了解产品性能是否符合您的需求。
NORCO 是深圳华北工控股份有限公司的注册商标。
本手册所涉及到的其他商标，其所有权为相应的产品厂家所拥有。
本手册内容受版权保护，版权所有。
未经许可，不得以机械的、电子的或其它任何方式进行复制。
温馨提示1．产品使用前，务必仔细阅读产品说明书。
2．对未准备安装的板卡，应将其保存在防静电保护袋中。
3．在从包装袋中拿板卡前，应将手先置于接地金属物体上一会儿，以释放身体及手中的静电。
4．在拿板卡时，需佩戴静电保护手套，并且应该养成只触及其边缘部分的习惯。
5．主板与电源连接时，请确认电源电压。
6．为避免人体被电击或产品被损坏，在每次对主板、板卡进行拔插或重新配置时，须先关闭交流电源或将交流电源线从电源插座中拔掉。
7．在对板卡进行搬动前，先将交流电源线从电源插座中拔掉。
8．当您需连接或拔除任何设备前，须确定所有的电源线事先已被拔掉。
9．为避免频繁开关机对产品造成不必要的损伤，关机后，应至少等待30秒后再开机。
10．设备在使用过程中出现异常情况，请找专业人员处理。
11．此为A级产品，在生活环境中，该产品可能会造成无线电干扰。
LM358规格书
LM358规格书LM358里面包括有两个高增益、独立的、内部频率补偿的双运放，适用于电压范围很宽的单电源，而且也适用于双电源工作方式，它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。
〈lm358引脚图及引脚功能〉LM358封装有塑封8引线双列直插式和贴片式两种。
LM358的特点:. 内部频率补偿. 低输入偏流. 低输入失调电压和失调电流. 共模输入电压范围宽，包括接地. 差模输入电压范围宽，等于电源电压范围. 直流电压增益高(约100dB). 单位增益频带宽(约1MHz). 电源电压范围宽：单电源(3—30V)；. 双电源(±1.5 一±15V). 低功耗电流，适合于电池供电. 输出电压摆幅大(0 至Vcc-1.5V)lm358稳压电路制作电路原理：本稳压器的核心器件采用LM358。
电路原理如下图所示。
它主要由供电、基准电压、电压取样比较等组成。
市电从变压器的1、2头输入，3、4头为自耦调压抽头，5、6头为控制电路的电源及取样抽头。
市电电压正常时，因C点电压始终为3V（即R1降压DW稳压所得），A、B点均大于3V，故A1、A2（lm358芯片）输出低电平；当市电电压下降时，5、6头的电压也随之下降，A点电压也跟着下降，当A点电压下降到低于3V时，A1输出高电平，使三极管V1饱和导通，继电器K1吸合，将调压器输出调于1、3头；当市电电压继续下降时，同理B点电压低于3V时，（VA 反之，如果电压升高时，B点电压也随之升高，当B点电压高于3V时，A2输出低电平，V2截止，H2释放，输出端调至1、3头；当市电电压继续升高时，A点电压高于3V，A1输出低电平，V1截止，K1释放，输出端调至1、2头。
A1、A2为运放，在这里作电压比较器用；IC1为三端稳压块，它为运放及继电器提供供电电源；VD5、VD6为保护二极管。
lm358红外探测报警器制作该报警器的核心部件采用LM358，他能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。

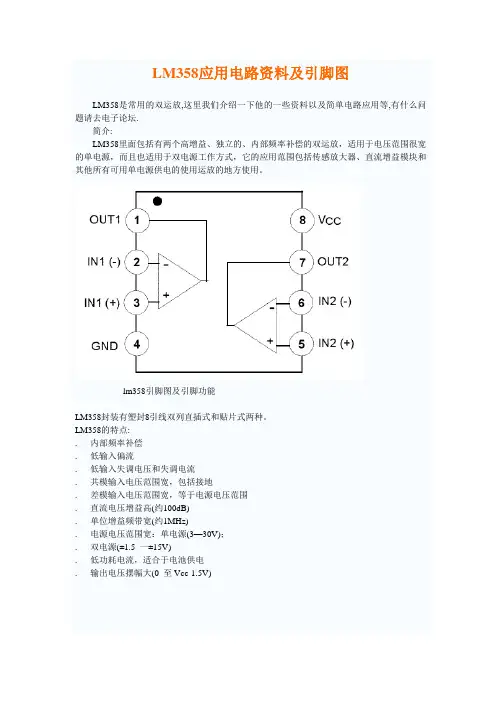

LM358应用电路资料及引脚图
LM358应用电路资料及引脚图LM358是常用的双运放,这里我们介绍一下他的一些资料以及简单电路应用等,有什么问题请去电子论坛.简介:LM358里面包括有两个高增益、独立的、内部频率补偿的双运放，适用于电压范围很宽的单电源，而且也适用于双电源工作方式，它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。
lm358引脚图及引脚功能LM358封装有塑封8引线双列直插式和贴片式两种。
LM358的特点:. 内部频率补偿. 低输入偏流. 低输入失调电压和失调电流. 共模输入电压范围宽，包括接地. 差模输入电压范围宽，等于电源电压范围. 直流电压增益高(约100dB). 单位增益频带宽(约1MHz). 电源电压范围宽：单电源(3—30V)；. 双电源(±1.5 一±15V). 低功耗电流，适合于电池供电. 输出电压摆幅大(0 至Vcc-1.5V)LM358稳压电路制作电路原理：本稳压器的核心器件采用LM358。
电路原理如下图所示。
它主要由供电、基准电压、电压取样比较等组成。
LM358稳压电路应用:市电从变压器的1、2头输入，3、4头为自耦调压抽头，5、6头为控制电路的电源及取样抽头。
市电电压正常时，因C点电压始终为3V（即R1降压DW稳压所得），A、B点均大于3V，故A1、A2（lm358芯片）输出低电平；当市电电压下降时，5、6头的电压也随之下降，A点电压也跟着下降，当A点电压下降到低于3V时，A1输出高电平，使三极管V1饱和导通，继电器K1吸合，将调压器输出调于1、3头；当市电电压继续下降时，同理B点电压低于3V 时，（V A 反之，如果电压升高时，B点电压也随之升高，当B点电压高于3V时，A2输出低电平，V2截止，H2释放，输出端调至1、3头；当市电电压继续升高时，A点电压高于3V，A1输出低电平，V1截止，K1释放，输出端调至1、2头。
A1、A2为运放，在这里作电压比较器用；IC1为三端稳压块，它为运放及继电器提供供电电源；VD5、VD6为保护二极管。
【图】LM358充电自停电路图充电电路电路图
【图】LM358充电自停电路图充电电路电路图一般普通的镍氢充电器，都采用恒流充电，而且没有充电停止功能，往往导致电池常常处于过渡充电状态，这样会大大缩短镍氢电池的使用寿命。
LM358组成电压比较器的基本原理是运放的负输入端接一个基准电压，当正输入端达到这个电压时，输出端就会翻转，由高电平转换成低电平，控制电路（继电器或可控硅）停止对电池充电。
充电自动断开原理：1、充电IC通过SNS与VCC引脚间的采样电阻Rsns，来获取目前的充电电流；2、当充电电流小于恒压充电最小电流的设定值时，充电IC认为电池已充满；3、充电IC的cc脚发出控制信号，关闭功率开关管（晶体管或MOS管）Q1，从而切断充电回路。
当重新接上电源时，充电IC通过BAT脚检测电池电压来决定是否进行充电。
其实锂电池都有保护板，具有过冲保护功能，只要充电器的输出电压不是高出4.2V太多，在短期内是不会对电池造成损害的。
LM358充电自停电路原理对于开关的工作状态只有导通和断开两种，我们可以用三极管来代替这个开关，如图2所示，在电池未充满电时给三极管基极加一“高电平”使其保持饱和导通，而电池充满电时给三极管基极施加一个“低电平”使其处于截止。
如何让三极管能随电池的充电状态自动进行开、关状态的切换呢？这需要了解镍氢电池的充电特性。
根据镍氢电池充放电特性曲线可知，镍氢电池放电结束时，放电终止电压为1.0V，充电时，电池在很短的时间内达到1.2V，当镍氢电池在充电结束时，其充电终止电压为1.5V。
可见，充电电池两端的电压随充电过程的进行在不断的发生变化，我们可以设计一个电路来检测充电电池两端变化的电压，当电池电压没有达到充电终止电压时，检测电路始终输出一个“高电平”信号，用来控制三极管，使其饱和导通（相当于K闭合），当检测电路检测到电池电压达到设定的充电终止电压时，检测电路始终输出一个“低电平”信号，使三极管始终处于截止状态（相当于K断开）。
LM358充电自停电路充满电亮灯电路当输入电压低于基准电压时，运放输出端输出一个“高电平”信号，用来控制LED指示灯不发光，当输入电压高于基准电压时，运放输出端输出一个“低电平”信号，使LED指示灯发光。
中文版3582i说明书
W8152 / IL
图 2. 3582i 型电 - 气阀门定位器
3582 型
技术规格
可供配置 参考型号说明一节
输入信号 对 3582 系列： ■ 3 至 15psig(0.2 至 1.0bar)，■ 6 至 30psig
● 精确、有效、抗震性能好—— 3582 系列和 3582i 型定位器提供一种经过现场证明的定位器结构。它精 度高、响应快、能够承受大多数工厂环境里的振动。低 的稳态空气消耗量使得其工作更为有效。
● 可调范围宽—— 3582 系列和 3582i 型定位器具有 分程能力。零点和量程的或调范围允许使用所有的标 准输入信号，包括分程输入信号。
● 抗腐蚀——壳体、部件和垫片材料可承受苛刻的 环境。定位器在排放空气的同时也清洁了内部零部件，
5120 / IL
图 5. 582i 型电气转换器
从而提供了额外的保护。
● 现场可更换作用方向——只需要进行单位的调整 就可以在正作用和反作用之间进行互换。
● 控制阀诊断测试能力——为了使用 FlowScanner 阀门诊断系统对阀门 / 执行机构 / 定位器组件进行诊断 测试，连接件、接管和其它硬件可以很容易地安装在 3582 系列和 3582i 型与执行机构之间。
气源压力(1) 建议值： 比执行机构所需气源压力高5 psig(0.3 bar) 最大值： 50 psig(0.3 bar)或执行机构的额定值，以 低者为准。
产品样本 62.1:3582 2001 年 2 月
35 psig(2.4 bar)气源: 285.5 scth(8.1 标准 m3/hr)
性能 对 3582 系列： 独立线性度(1): 输出信号量程的± 1% 回差(1): 量程的 0.5% 对 3582i 型： 独立线性度(1): 输出信号量程的± 2% 回差(1): 量程的 0.6% 电磁干扰（EMI）(1): 当按 IEC801-3(1984)标准条件 进行测试时，在频率为 20-1000MHz 磁场强度为 30V/m 时，稳态偏差小于±1%。定位器被测试时 用一个罩子盖上，且其外部接线通过硬金属导管。 3582i 系列和 3582i 型： 开环增益（输出信号）(1): ■ 3 至 15 psig(0.2 至 1.0 bar)范围时为 100 ■ 6 至 30 psig(0.4 至 2.0 bar)范围时为 55
FORTUNE FS3582锂电池充电管理芯片 说明书
REV. 1.1 FS3582-DS-11_SCOCT 2010DatasheetFS3582锂电池充电管理芯片F OR TU N E ’ P r o p e r t i e s F or R e f e r e n c e O n l yFortune Semiconductor Corporation 富晶电子股份有限公司28F., No.27, Sec. 2, Zhongzheng E. Rd., Danshui T own, Taipei County 251, Taiwan Tel.：886-2-28094742 Fax ：886-2-28094874 This manual contains new product information. Fortune Semiconductor Corporation reserves the rights to modify the product specification without further notice. No liability is assumed by Fortune Semiconductor Corporation as a result of the use of this product. No rights under any patent accompany the sale of the product.F OR TU N E ’ P r o p e r t i e s F or R e f e r e n c e O n l y1、概述FS3582是一款锂电池充电管理芯片，主要用于便携式锂电池充电管理。
特点如下：● 自动电池极性识别● 充电饱和电压为 4.25V ± 0.05V● 内建参考电压，不需筛选L1电池检测灯 ● 短路保护● 恒流恒压充电模式● 指示灯支持七彩灯模式、三灯模式及二灯模式 ● 工作电压低至5V ，可支持USB 模式 ● 外围器件少● 封装形式为DIP8或是裸片2、功能方块图BTNBTPSELGND3、订购信息E ’ or n l y4、引脚说明BTN L3L2L1VDD BTP GND SELFS3582-GB6P1P2P3P4P5P6P7P8FS3582-CF OR P F f l y5、典型应用线路5.1七彩LED5.25.3注1：若使用不同型态的变压器，需搭配不同大小的电容，方可达到IC 所需要的直流电压，来获得稳定的充电电流。
D358双低功率运算放大器 说明书
双低功率运算放大器应用范围 D358范围。
便携式DVD 电池充电器 稳压电源等典型应用电路极限参数额定值 符号 数值 单位 电源电压单电压 分离电压 V CC V CC ,V EE 32 16± V dc输入差动 电压范围 V IDR 32±V dc输入共模 电压范围V ICR -0.3至32 V dc 输出短路持续时间t sc 连续 结温T J 150 ℃保存温度范围 T stg -55至+125 ℃ 工作环境温度 T A 0至+70℃ 耗散功率DIP-8 SO-8P tot800 500mW原理框图D358的电气特性（V CC =5.0V V EE =地 T A =25℃，除非另有规定。
）D358 参数 条件最小值典型值最大值单位大信号开环电压增益（A VOL ） V CC =15V, R L =2K Ω 25 100V/mV 共模抑制比（CMR ）V CM =0V 至V -1.5VCC 65 85 db通道隔离度（CS ） 1Kz ≤f ≤20Kz -120 db电源抑制比 （PSR ） V CC = 5V 至30V 65 100 db输入失调电压(V IO ) V CC = 5V 至30VV ICR =0V 至V CC –1.5V V O =1.4V R S =0Ω2 7 mV输入失调电压平均温度系数 （ΔV IO /ΔT ） R S =0Ω7 μV/℃ 输入失调电流 （I IO ） I IN+ - I IN- 30 nA 输入失调电流平均温度系数 (ΔI O /ΔT) R S =0Ω10输入偏置电流（I IB ）I IN+ 或 I IN- 35 200 nA输入共模电压范围（V ICR ） V CC =30VV CC –2VV R L =2K Ω 26 27 V OH V CC=30VR L =10K Ω 27 28V输出电压摆幅 V OL R L =10 K Ω 5 20 mVI SOURCE V CC =15V V IN+ =1VV IN- =0V V O =2V20 40 输出 电流I SINKV CC =15V V IN+ =0VV IN- =1V V O =2V10 20 mA V CC =30V 1 2 电源电流（I CC ） 全温度范围内，无负载V CC =5V 0．6 1．2mA 输出短路至地（I sC ）40 60 mA特性曲线其他典型应用电路图DIP-8P封装尺寸。
CT3586多功能充电器IC,大电流
二、CT3586 特性描述
■ 支持二灯、三灯模式、七彩模式 ■ 充电饱和电压4.25V（典型值）。 ■ 充电器状态通过LED实时显示。 ■ 自动识别电池极性 ■ 空载时稳压输出 ■ 短路保护功能 ■ 极少的外围器件 ■ 内置高精度基准源 ■ 具备预充电功能 ■ 具备过温保护功能 ■ 提供DIP-8封装量产片
A3 0.997 1.047 1.097
B 0.407 0.457 0.507
B1 1.474 1.524 1.574
D 9.150 9.200 9.250
D1 0.511 0.561 0.611
E 7.580 7.630 7.680
E1 6.300 6.350 6.400
e
2.54BSC
L 3.175 3.493 3.810
-2-
CT3586
七、典型参数（除特殊说明外，所有参数均在室温下测得，并以 GND 端电位为 0 电位）
参数名称 输入电压 饱和电压 空载电压 充电电流 预充阈值电压 饱和截止电流 预充电电流 短路检测 过温保护 过温恢复
参数符号 VDD VS VO ICHARGE VMIN IFULL IPCHA VSHORT T0 TR
0.150
-5-
-3-
表5：普通二灯模式下的状态表
两灯模式 电源状态 电池状态
L1
L2
电池检测
断开
正常接入
亮
灭
电池空载
断开
亮
亮
正常充电
接入
正常接入
亮
闪
饱和检测
亮
亮
电池短路
短路
灭
亮
表6：普通三灯模式下的状态表
三灯模式 电源状态 电池状态 L1 L2 L3
lm358充电器应用电路
lm358充电器应用电路
lm358 充电器应用电路
什幺是LM358
LM358 是双运算放大器。
内部包括有两个独立的、高增益、内部频率补偿的运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。
它的使用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运算放大器的场合。
LM358 充电器工作原理
LM358 充电器电路图
220V 交流电经LF1 双向滤波.VD1－VD4 整流为脉动直流电压，再经C3 滤波后形成约300V 的直流电压，300V 直流电压经过启动电阻R4 为脉宽调制集成电路IC1 的7 脚提供启动电压，IC1 的7 脚得到启动电压后，（7 脚电压高于14V 时，集成电路开始工作），6 脚输出PWM 脉冲，驱动电源开关管（场效应）。
万能手机充电器下载资料3(芯片)
万能充电器自动极性调节芯片深圳市利源海湾实业有限公司CT3583 锂电池充电器控制芯片（DIP以及COB封装）CT3583是本公司开发的一款用于锂电万能充电器的控的IC,具有外围元器件少,性能稳定的特点。
CT3583集成了原方案充电器低压部分15个分立器件（12个电阻、一个三极管8550、一个双运放IC LM358、一个双刀双掷开关）。
【CT3581】七彩灯驱动、大电流、彩灯万能充电器自动识别IC，集成：碳膜电阻、瓷介电容、二三级管、稳压IC、电解电容等21个分立器件。
【CT3583】三色灯万能充电器自动识别IC，集成：电阻（1/4W，1/8W）、三极管（8550）、双运放（LM358）、双刀开关等15个分立器件。
【CT3584】七彩灯驱动、大电流、彩灯万能充电器自动识别IC，集成：碳膜电阻、瓷介电容、二三级管、稳压IC、电解电容等21个分立器件。
【CT3585】带开关电路,三色灯万能充电器驱动IC，集成：电阻（1/4W，1/8W）、三极管（8550）、双运放（LM358）等14个分立器件。
使用CT358x系列新方案的万能充电器与原方案相比优势：1 高度集成、减少流水线上工人人数，生产率大大提高，成品良率高。
（提高采购和生产管理、提高生产效率；产能约提高：30%以上）2 可以把产品做的更小、更精致，同时节省材料成本30％左右。
（PCB板能缩小30%，塑料外壳能缩30%）3 成品测试简单，同时大大降低返修率。
（保证在1%以下, 另维修方便, IC包退换）4 充满电压准，自动识别电池正负级、可以结合USB接口，符合国标，为客户带来更多附加价值。
(100%产品充电一致性)利源海湾实业有限公司专业CT358X系列万能充电器IC总销售超力通和亚力通等大公司已经成为我们的客户CT358X系列万能充电器IC现在已经成为市场上新的标准目前市面上面万能充主要种类:1、358+开关充电需要时间长,包装上面都写着150MA,其实很多厂家都是90mA以上都会出货的.大多都是100mA这个样子.而且充电到电池的八成满的时候,电流就越发小了.所以一般充电时间超级小,我买过一个佳能通的,一般600MAH的电池,竟然要充电8小时,而且很快就用完了.2、采用四个三极管达到自动识别效果.这种一般用在七彩灯万能充上面.(其实个人认为万能充采用七彩灯指示,晚上充电的时候,睡觉很晃眼睛.但是厂家一般都是闪的越亮越好).这种充电效果比用开关的更加差,充电到电池的八成满的时候,电流比第一种更加小,效果就更加差了.3、还有一种是利用闪灯做的,这类产品就有很多档次的,高的用了高精度电阻,充电效果比前面的两种好一些,但是还是没办法解决八成满的问题.低档次的就纯粹只是闪灯芯片在驱动灯闪烁,如果碰到电池没有保护板,一定会充爆电池的.4、使用CT3581系列芯片.目前有些公司采用了这类芯片.该芯片自动识别功能内置了,采用恒流恒压充电,充电时一直是一恒定电流,当电池达到4.25伏的时候,电流就只有几个MA,用于给指示灯供电,克服了充电八成满的问题.我试过,280MA的充电电流,三个小时就把电池充满了.一种自动识别极性的充电电路它有一个正电源，一个负电源，一个地线，正极稳压电路，负极稳压电路，分压电路，两个运放，正输出电路和负输出电路。
充电器的电压改装与调整概要
充电器的电压改装与调整48V充电器是最普及的充电器，普通的充电器内部结构大体分2类。
（1）以TL494+LM358（LM324）集成电路为核心的充电器。
（2）以KA3842+LM358（LM324）集成电路为核心的充电器。
好上图，2种充电器结构图本帖子主要是通过用图解的方法，详细说明改装过程和调试方法，使联盟的兄弟们都能看懂。
内行的兄长们，别怪我啰嗦啊！这个充电器是48V/2.7A，在修车店用5元钱买来的坏东西，把它修好后，用来改装这个能充：24V/36V/48V/60V电动车的充电器。
12V和72V的充电器，因为要改的参数多一些，在这里暂不介绍，日后再续篇。
改装过程非常简单，只需加装一个5K至10K精密多圈微调电阻、（改60V、72V用5K，改12V/24V/36V/48V/60V/72V、用10K微调）、换一个输出电容（48V以下的不用换电容）即可大功告成！发上来与大家一起共享。
上图有些充电器内部带有微调电阻，找到连接TL494第1脚与地的那只微调电阻，调一下就可以改为60V充电器，如果调不到，则换一只5K微调电阻就OK。
换10K微调可调出24V至60V充电器。
[本帖最后由小朱于 2009-3-23 14:42 编辑]48V改12V充电器（在R26并电阻在R28串电阻）.jpg (76.15 KB)TL494+LM324充电器.jpg (80.57 KB)TL494+LM324充电器底板1.jpg (84.06 KB)KA3842+LM324充电器原理图.jpg (91.54 KB)3842+324底板图.jpg (101.7 KB)48V改12V充电器（在R26并电阻在R28串电阻）.jpg (76.15 KB)TL494+LM324充电器.jpg (80.57 KB)KA3842+LM324充电器原理图.jpg (91.54 KB)小朱所有集成芯片管脚排列是有规律的，就是芯片有个缺口，缺口就是标记，将缺口放左边，印字面正对自己，下排左起分别是1、2、3、4、5、6、7、8脚。
万能充3582D图纸
ং߸
1 2 3 4 5 6 7 8
ং߸
໊শ
PAD 脚位图໊শ BTN L3 L2 L1 SEL GND BTP VDD
DIP8 脚位图ඳड़
1
BTN
接电池负极
2
L3
充电指示灯 L3 Ҿ٭
3
L2
饱和指示灯 L2 Ҿ(٭二灯模式兼充电指示灯)
1 2009 AD TECH LTD
4
L1
电源指示灯 L1 Ҿ٭
熄灭 熄灭 ྄
--
4.25Vʢ**ʣ ʻ2Vʢ**ʣ
图 2ɿࣣ࠼ࡾ౮ࣜ
ද 2: 状态描述 电池检测
电源状态 断开
电池状态 ਖ਼ৗೖ
L1 L2 L3 电池电流
ᴹVBTP-VBTNᴹ
྄ 熄灭 熄灭 -3mA(*)(**) ʻ4.09Vʢ**ʣ
3 2009 AD TECH LTD
电池空载 正常充电 饱和检测 电池短路
4.20 4.25
4.30
V
空载电压
VO
VDD=6V, 电池空载
4.10 4.20
4.30
V
充电电流 ICHARGE VDD=6V, ᴹVBTP-VBTNᴹʻ3.5V
--
200
300
mA
短路检测 VSHORT VDD=6V, ᴹVBTP-VBTNᴹ:3V-0V
--
2.0
--
V
振荡频率
FOSC
VDD=6V, ᴹVBTP-VBTNᴹ=3.5V
--
3
---
Hz
5 2009 AD TECH LTD
5
SEL
功能选择, VDD 为 3 ౮ 2 ౮ࣜɼ GND 为七彩模式.
七款12v充电器电路图详解
七款12v充电器电路图详解简易12v充电器电路图（一）充电过程分析：1.维护充电：当电池电压较低时（可设定，本电路预设在9V以下），充电器工作在小电流维护充电状态下，工作原理为U⑨脚（同相端）电位低于⑧脚（反相端），U输出低电位，T4截止。
U1D11脚电位约0.18V．此时充电电流约250mA（恒流电路由R14，U1D，T1B周边外围电路构成，恒流原理自行分析）．2.快速充电：随着维护充电继续，电池电压逐渐升高，当电池电压超过9V时，充电器转入大电流快充模式下，U⑨脚（同相端）电位高于⑧脚（反相端），U输出高电位，T4导通，U1D11脚电位约为0.48V，充电器恒定输出约电流给电池充电。
3.限压浮充：当电池接近充足电时，充电器自动转入限压浮充状态下（限压浮充电压设定为13.8V，如为6V蓄电池，则浮充电压应设定为6.9V），此时的充电电流会由快速充电状态下逐渐下降，至电池完全充足电后，充电电流仅为10～30mA，用以补充电池因自放电而损失的电量。
4.保护及充电指示电路：本电路设有反极性保护电路，由D4，U，U1D，T1及外围元件构成，当电池反接时，充电器限制输出电流不致发生事故。
充电指示由U，D7及外围元件构成，充电时，D7点亮，充电器进入浮充状态后，D7熄灭，表示充电结束。
简易12v充电器电路图（二）对于胶体电介质铅酸蓄电池来说，该电路是一个高性能的充电器。
该充电器能够迅速地为电池充电，且当电池充满时，它可迅速地断开充电。
最开始的充电电流限制在2A。
随着电池电流和电压的增加，当电流增加到150mA时，充电器就会调整至较低的漂浮电压，以防止过度充电。
简易12v充电器电路图（三）如图所示，该电路由7805构成恒流源电路，通过大功率三极管进行扩流。
简易12v充电器电路图（四）不管是一个低电流（50毫安），还是高电流（1安培），该电路都有能力提供。
你可以选择手动充电或者自动模式。
当电流很低的时候，你可以在选择高电流充电之前先用低电流。
lm358芯片手册
lm358芯片手册LM358是一款常用的双运放集成电路芯片。
本手册将详细介绍LM358的主要特点、引脚功能、内部电路结构、电气特性、应用电路等内容。
一、主要特点LM358是一款具有广泛应用的双运放集成电路芯片。
它的主要特点如下：1. 低功耗：LM358的静态工作电流为0.7mA，具有低功耗的特性，适合应用于电池供电的电子设备。
2. 宽工作电压范围：LM358的工作电压范围为3V至32V，可适应不同的工作电源。
3. 高共模抑制比：LM358的共模抑制比为70dB，具有良好的共模抑制能力。
4. 宽输入电压范围：LM358的输入电压范围为负供电电压至正供电电压之间的范围，可适应多种输入信号。
5. 稳定的直流增益：LM358的直流增益稳定，可保证输入信号准确放大。
6. 可大批量生产：LM358采用标准的16引脚DIP封装，易于大规模的生产制造。
二、引脚功能LM358的引脚功能如下：1. 1号脚（OUT1）：1号运放的输出脚。
2. 2号脚（IN-)：1号运放的负输入脚。
3. 3号脚（IN+）：1号运放的正输入脚。
4. VSS：负供电电压脚。
5. 5号脚（IN+）：2号运放的正输入脚。
6. 6号脚（IN-）：2号运放的负输入脚。
7. 7号脚（OUT2）：2号运放的输出脚。
8. VDD：正供电电压脚。
三、内部电路结构LM358的内部电路结构由两个独立的运算放大器组成，每个运放放大器都由输入级、中间级和输出级组成。
输入级是一个差动放大器，用于输入信号的放大和差模到共模的转换；中间级是一个级联的共射放大器和共射放大器，用于进一步放大和控制输出幅度；输出级是一个输出级驱动电路，用于输出放大信号。
四、电气特性1. 工作电压范围：3V至32V2. 工作电流：静态工作电流为0.7mA3. 直流增益：200dB4. 输入偏置电流：25nA5. 输入偏置电压：2mV6. 输出电流：20mA7. 共模抑制比：70dB8. 带宽：1MHz9. 封装形式：16引脚DIP五、应用电路1. 比较器电路：将输入信号与参考电压进行比较，根据比较结果输出高电平或低电平。
LM358电子温控器电路图（五款模拟电路设计原理图详解）
LM358电子温控器电路图（五款模拟电路设计原理图详解）LM358电子温控器电路图（一）下图为一款使用时基电路为核心的恒温控制器电路，该恒温控制器电路使用了2只测温探头和2只上下限电位器，作为区间温度控制。
使用继电器输出的恒温控制电路，如果控温精度提高势必造成继电器在临界温度点产生抖动导致继电器触点损坏。
该款恒温控制器多次被授权，可见其有一定的影响，适合对控温精度要求不高的孵化器的控温等应用场合。
LM358电子温控器电路图（二）由LM358N构成的一款温度控制电路LM358电子温控器电路图（三）如图所示是简易的温度控制电路。
工作原理：合上电源开关K，温度低于需要的温度时，电接点水银温度计的两个探针断开，三极管基极开路，因此处于截止状态，继电器不动作，它的常闭点接通C的线圈回路，C吸合，电热器开始加热。
当温度升到需要值时，电接点水银温度计中的水银接点接通，使三极管接通，J吸合，C接触器释放，此时电热器断开电源，停止加热。
LM358电子温控器电路图（四）本例介绍的间歇控制器，能自动控制电热器、加湿器、单相交流电动机等用电设各，使之处于间歇工作状态。
电路工作原理该间歇控制器电路由电源电路、定时器和控制执行电路组成，如图所示。
图间歇控制器电路电源电路由电容器C2～C4、电阻器R3～R5、整流桥堆UR、稳压二极管VS和电源指示发光二极管VL组成。
定时器电路由计数／分频器集成电路IC、电容器C1、二极管VD2～VD4和电阻器R1、R2、R6组成。
其中R1、R2、C1和IC内电路组成时钟振荡器电路，振荡周期（T）由R2和C1的数值决定。
控制执行电路由晶体管V、电阻器R7、二极管VD1、继电器K和交流接触器KM组成。
交流220V电压经C2降压、UR整流、VS稳压、R5限流及C3滤波后，为继电器K和IC提供12V直流电压，同时将VL点亮。
IC通电工作后，对时钟振荡器产生的振荡信号进行计数和分频处理，当延时接通时间（等待时间）结束时，IC的Q14端（3脚）输出高电平，使V导通，K和KM吸合，将负载（受控用电设各）的工作电源接通。
lm358碱性电池与2.75W中功率USB充电器充电电路图详解
lm358碱性电池与2.75W中功率USB充电器充电电路图详解LM358碱性电池与2.75W中功率usb充电器充电电路图详解一、lm358碱性电池充电器电路图碱性电池能否充电的问题，有两种不同的说法。
有的说可以充，效果非常好。
有的说绝对不能充，电池说明提示了会有爆炸的危险。
事实上，碱性电池确可充电，充电次数一般为30-50次左右。
实际上是由于在充电方法上的掌握，导致了截然不同的两种后果。
首先，碱性电池可以充电是毋庸置疑的，同时，在电池的说明中，都提到碱性电池不可充电，充电可能导致爆炸。
这也是没错的，但是注意这里的用词是“可能”导致爆炸。
你也可以理解为厂家的一种免责性的自我保护声明。
碱性电池充电的关键是温度。
只要能做到对电池充电时不出现高温，就可以顺利地完成充电过程，正确的充电方法要求有几点：1.小电流50MA2.不过充1.7V，不过放1.3V一些人尝试充电实践后，斩钉截铁地说不能充电，之所以出现充不进电、用电时间短、漏液、爆炸等问题，多数是充电器的问题，如果充电器充电电流太大，远超过50ma，如一些快速充电器充电电流在200ma以上，直接的后果是电池温度很高，摸上去烫手，轻则会漏液，严重的就会爆炸。
有的人使用镍氢充电电池充电器来充，低档的充电器没有自动停充功能，长时间的充电导致电池过充也会出现漏液和爆炸。
好一点的充电器有自动停充功能，但停充电压一般设定为镍氢充电电池的1.42V，而碱性电池充满电压约为1.7V。
因此，电压太低，感觉上就是充不进电，用电时间短，没什么效果。
再有就是电池不过放指的是不要等到电池完全没电再充电，这样操作，再好的电池也就能充三、五次，且效果差。
一般建议用南孚碱性电池电压不低于1.3V。
所以，你如果打算对碱性电池充电，必须要有一个合格的充电器，充电电流50ma左右，充电截止电压1.7V左右。
看看你家的充电器吧。
市面上有卖碱性电池专用充电器的，所谓专利产品。
实际上就是充电电压1.7V电流50ma的简单电路。
万能充介绍
CLT-688手机万能充电器电路剖析2008年01月10日星期四 11:18该充电器系深圳超力通电子有限公司制造，包装盒有以下说明：执行国家标准号：GB4943—2001性能：输入：220V，50Hz/60Hz 50mA 输出：DC4.2V 220mA±80mA特点：1、适用于对250—3000mAH容量手机锂离子3.6V(Li-ion)电池充电。
2、开关电源设计，适应交流电压宽150—265V供电。
3、采用微电脑芯片对整个充电过程进行准确检测和控制。
4、充电安全、可靠、充电饱和自动关机。
5、外形美观、轻巧、携带方便、操作简实用，可对绝大多数手机锂离子电池3.6V(Li-ion)电池充电。
打开包装盒，充电器外形如图。
出于好奇，笔者打开了该充电器。
其做工仔细，元件排列整齐，各元件都标有编号及大小数值，交流输入及直流输出也做了标注，并标有“CLT—688”、“2004.11.18”的字样。
印制板做的也很美观。
如图。
笔者根据实物画出了电路图，如下图(请点击图片查看放大后的电路)，并进行简单的分析如下：该电路很简洁，采用了一块软封装的集成块并标有AE3102字样，通过对其8个引脚分析，是集成了两个运放。
开关电源部分采用抑制振荡型开关电源，它的简单工作原理是把220V交流电整流滤波成峰值电压300V左右的三角波（滤波电容C1不用），利用稳压器组成电平开关，控制开关管Q1的振荡与停止。
此开关电源初级电流很小，Q1的C极反峰电压也较低，因此可以使用Vceo大于300V的TO-92封装的小型开关管，以缩小体积降低成本。
开关电源部分：Q1和开关变压器组成间歇振荡器。
充电器加电后，220V市电经D1半波整流后在Q1的C极上形成一个300V左右的直流电压，经过变压器初级加到Q1的C极，同时该电压还经启动电阻R2为Q1的B极提供一个偏置电压。
由于正反馈作用，Q1的I C迅速上升而饱和，在Q1进入饱和期间，开关变压器次级绕组产生的感应电压使D2导通，向负载输出一个约9V左右的直流电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、概要:
HT3582D 是一款内置基准电压的万能充电器控制芯片，空载时稳压输出，无须外围元器件调整空载电压【LM358、3583、3582B/C 等方案需调整外围的参考电压——LED 结电压，对LED 灯的一致性要求高，并且受温度影响特别大】，HT3582D 还具有自动识别电池极性、恒压充电、预充电（电池BTP 与BTN 两端之间的电压差小于2.3V 【典型值】，电源通过HT3582D 对电池以一较小电流【25mA 典型值】进行预充电，当电池电压升高到2.3V 后即开始正常充电）、对0V 电池充电（电池正接）、短路保护、过温保护等功能。
二、脚位图及说明
序号
名称 描述 1 BTN 电池负极 2 L3 指示灯L3引脚 3 L2 指示灯L2引脚 4 L1 指示灯L1引脚 5 SW 功能选择（接VDD 为3灯和2灯模式，接GND 为七彩模式）6 GND 电源负极（地端） 7 BTP 电池正极 8
VDD 电源正极
表 1 HT3582D 各个脚位描述
三．典型应用电路：
1
4
注：PIN1的104电容需接GND，与3582B/C等方案接法不一样
四、充电特点
HT3582D采用恒压充电模式，充电电流呈持续线性，充电结束后电池电压基本不会回滞，电池可以充得很满，电池更耐用，并且充电时不存在短时间回充的问题（俗称LED2和LED3来回闪）。
而市面上3582B/C等为脉冲充电模式，充电电压呈脉冲式关断，充电电流也呈脉冲式波动（电池的寿命跟充放电次数有很大的关系，这种充电模式很容易把电池充鼓，缩短电池的寿命），充电结束后电池电压一般会下降100mV左右，容易出现迅速回充问题。
HT3582D内置MOSFET具有比较低的内阻，在电源电压为5.2V（稳压源供电），充电的电池电压为3.6V时，充电电流一般超过350mA，特别适合带USB输出的方案使用。
下表是使用稳压电源5.2V供电时测试的电池电压在不同阶段的充电电流数据，如果万能充前级方案比较好，有足够的电流驱动能力也会有差不多的效果。
HT3582D测试参数
输入电压（V) 电池电压(V) 充电电流(mA）
5.2 3.4 513
5.2 3.5 482
5.2 3.6 451
5.2 3.7 428
5.2 3.8 388
5.2 3.9 342
5.2 4 282
5.2 4.1 175
5.2 4.15 110
5.2 4.2 50
5.2 4.22 停止
注：此电流数据跟电池的内阻也有一定的关系。
五、生产测试注意事项
由于HT3582D为恒压充电模式，在电池电压接近饱和电压时充电电流一般只有几十毫安，所以在测试时，如果测试的电池电压比较高，或者串接电池的导线比较细、比较长，或者万用表的内阻比较大，都会影响到充电电流，请尽量使用3.6-3.9V的电池进行测试，串接的导线尽量粗、短，万用表建议使用2A挡位进行测试。
测试时电流小可以使用万用表测量PIN1和PIN7间的电压来判断是否是上述因素影响所致，如果测得的电压超过4V请按上述方法进行调整。
HT3582D充电输出端增强了抗反压冲击能力，在量产时可以使用双刀双掷开关进行正、反接切换电池极性测试，不会出现市面上其他3582系列IC出现的单边无电流或单边电流小的现象。
目前客户一般使用5个二极管串联模拟负载进行老化测试，由于一般的二极管串联5个后结电压比较高（有可能超过4V），在HT3582D的方案中建议使用4个二极管串联进行老化测试，或者使用20欧姆电阻做负载进行老化测试（用电阻做负载时万能充前级需比较好，一般有2.2uF/400V的电容，并且需先接交流电，再接上电阻负载）。
