高一通用技术6.1设计表现图课件1
合集下载
浙江省台州市书生中学高一通用技术必修一课件：设计表现图(共13张PPT)
禁止通行 禁止带宠物 注意
停车 安全出口
不同技术语言适用范围及特点
技术语言种类
适用范围及特点
口头语言 图样
非正式、即时交流
呈现复杂产品的设计方案和对设计 进行详细说明（规范、直观、准确）
图表 模型
计算机演示、 网络语言
比较方案
一般用于建筑物、建筑群的表示，地 理、军事上也会使用
(生动形象、灵活、开放) 适用于远程交流
二 草图的绘制
1 设计表现的基础
问题4 徒手绘图分几步？ 问题5 网格法徒手画的作图要领？ 问题6 基本图形怎么画？ 问题7 直线与曲线的连接怎么画？
2 草图的分类
草图也叫方案草图或设计速写
根据所处设计阶段的不同，草图可以分为 构思草图和设计草图
问题8 骤
问题2 技术语言有什么特征？
A.言简意赅(简明扼要) B.通俗直观
问题3 技术语言的种类
• 常见技术语言的种类
马上行动
种类
举例
图样 机械加工图、建筑施工图、装潢布 线图、电子电路图
图表 零件规格表、设计草图、设计效果图 模型 车模、房模、航模 符号 交通管理符号、公共场所使用的符号
下面是一些交通符号,分别表示什么意思?
1、选择合适的笔 2、在方格纸上画出设计方案 3、在透视网格纸上画出透视线稿 4、画产品的中间调子 5、画产品的亮部 6、画产品的阴影
三 透视效果图的识读
问题9 与草图相比，效果图有什么优点？ 在识读时要注意什么？
小结
1.技术语言的种类与应 用
2.草图的绘制 3.透视效果图的识读
什么是语言？语言的作用是什么?
1 它是人们用于相互交流和表达的工具
2 不同领域有着各自的语言，例如音乐领 域的音符、曲子；绘画领域的色彩、明暗； 计算机领域的程序等等。那么在我们技术领 域也有属于自己的语言。
高中通用技术必修1 6.1设计表现图
技术语言的种类和应用
草图的绘制 正等轴测图
设计表现图
1.什么是技术语言(Technical Language)？ 技术语言是一种在技术活动中进行信息 交流的特有的语言形式。
请同学们想一想，在日常生活中接 触过哪些技术语言？
2.技术语言的种类 (1) 口头语言是一种常见的技术语言。 请你在自己的文具中任选一样，再 用口头语言对它的特征进行描述。
画一个边长为50mm的立方体的正等轴测图， 并在三个可视面上各画一个正等轴测圆。
Z1
X1
Y1
草图的绘制
徒手绘图
第二步： 徒手划线。
使用铅笔在纸 上试着进行徒 手自由划线的 练习，如做水 平的、垂直的 和45度角的平 行线。划线时 要保持均匀的 力度和手的运 用速度。
由业界知名的Phoenix Design工作室设计的西门子SK65设计草图
Nokia 7360设计草图
2. 网 格 法 徒 手 画
“画”——草图法
总结：草图法——直观明了
• 能大致表达设计者的设计意图； • 对画图技术不过分强调，也可随 意修改； • 设计者可自由发挥、不受拘束。
草图的分类构思草图 草图的分类源自设计草图草图的绘制
徒手绘图
第一步： 掌握正确握 笔姿势。
以拇指和食指 抓握并使笔与 纸面保持一定 的角度，同时 要手臂带动整 个手在纸面上 自由地移动， 而不仅是移动 手指。
正等轴测图：
是一种可以表现物体三维结构特征 的图形。
正等轴测图三维坐标的建立
三条轴线在平面上夹角都为120°，但表现在空间中三根轴线是互相垂直的。 轴测轴：即由原点引出的三根轴线OX、OY、OZ。 轴间角：任意两轴线间的夹角。
平面立体正等轴测图的画法
草图的绘制 正等轴测图
设计表现图
1.什么是技术语言(Technical Language)？ 技术语言是一种在技术活动中进行信息 交流的特有的语言形式。
请同学们想一想，在日常生活中接 触过哪些技术语言？
2.技术语言的种类 (1) 口头语言是一种常见的技术语言。 请你在自己的文具中任选一样，再 用口头语言对它的特征进行描述。
画一个边长为50mm的立方体的正等轴测图， 并在三个可视面上各画一个正等轴测圆。
Z1
X1
Y1
草图的绘制
徒手绘图
第二步： 徒手划线。
使用铅笔在纸 上试着进行徒 手自由划线的 练习，如做水 平的、垂直的 和45度角的平 行线。划线时 要保持均匀的 力度和手的运 用速度。
由业界知名的Phoenix Design工作室设计的西门子SK65设计草图
Nokia 7360设计草图
2. 网 格 法 徒 手 画
“画”——草图法
总结：草图法——直观明了
• 能大致表达设计者的设计意图； • 对画图技术不过分强调，也可随 意修改； • 设计者可自由发挥、不受拘束。
草图的分类构思草图 草图的分类源自设计草图草图的绘制
徒手绘图
第一步： 掌握正确握 笔姿势。
以拇指和食指 抓握并使笔与 纸面保持一定 的角度，同时 要手臂带动整 个手在纸面上 自由地移动， 而不仅是移动 手指。
正等轴测图：
是一种可以表现物体三维结构特征 的图形。
正等轴测图三维坐标的建立
三条轴线在平面上夹角都为120°，但表现在空间中三根轴线是互相垂直的。 轴测轴：即由原点引出的三根轴线OX、OY、OZ。 轴间角：任意两轴线间的夹角。
平面立体正等轴测图的画法

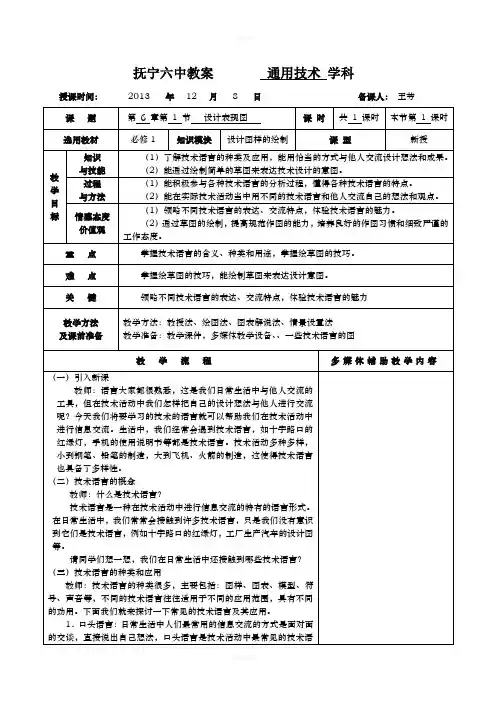

高中通用技术必修1---6.1设计表现图
一、 技术语言
概念：
种类：八类基本类型
特点
用途
二、草图的分类及绘制方法
构思草图
设计草图
课后作业
课后反思与
反馈
教师：技术语言的种类很多，主要包括：图样、图表、模型、符号、声音等，不同的技术语言往往适用于不同的应用范围，具有不同的功用。下面我们就来探讨一下常见的技术语言及其应用。
1．口头语言：日常生活中人们最常用的信息交流的方式是面对面的交谈，直接说出自己想法，口头语言是技术活动中最常见的技术语言。
请你在自己的文具中任选一样，再用口头语言对它的特征进行描述？（学生回答）
2．符号标志
教师：日常生活中我们会见到许多交通标志和管理标志，他们都表示特殊的含义，让我们生活更便利和安全。（展示图片）
教师：你认识下面这些常见符号么？
3．图样
教师：下面我们来看看几种常见的技术图样（课件展示）
（1）机械加工图 （2）建筑施工图（3）电子电路图（4）网络布线图
教师问：图样这种技术语言有什么特点，适用于说明哪些技术活动？
（构思草图设计绘制方法）徒手画线和网格法绘图及基本图形的画法
（1）播放徒手绘图的要领：
第一步：掌握正确握笔姿势。以拇指和食指抓握并使笔与纸面保持一定的角度，同时要手臂带动整个手在纸面上自由地移动，而不仅是移动手指。
第二步：徒手划线。使用铅笔在纸上试着进行徒手自由划线的练习，如做水平的、垂直的和45度角的平行线。划线时要保持均匀的力度和手的运用速度。
1.在科技馆向中学生介绍神州系列飞船及其发射的过程。
2.在实验室里教师指导学生进行物理电路实验。
3.在总结会上比较某公司产品2012这一年的获利情况。
4.提醒人在公共场所禁止吸烟。
概念：
种类：八类基本类型
特点
用途
二、草图的分类及绘制方法
构思草图
设计草图
课后作业
课后反思与
反馈
教师：技术语言的种类很多，主要包括：图样、图表、模型、符号、声音等，不同的技术语言往往适用于不同的应用范围，具有不同的功用。下面我们就来探讨一下常见的技术语言及其应用。
1．口头语言：日常生活中人们最常用的信息交流的方式是面对面的交谈，直接说出自己想法，口头语言是技术活动中最常见的技术语言。
请你在自己的文具中任选一样，再用口头语言对它的特征进行描述？（学生回答）
2．符号标志
教师：日常生活中我们会见到许多交通标志和管理标志，他们都表示特殊的含义，让我们生活更便利和安全。（展示图片）
教师：你认识下面这些常见符号么？
3．图样
教师：下面我们来看看几种常见的技术图样（课件展示）
（1）机械加工图 （2）建筑施工图（3）电子电路图（4）网络布线图
教师问：图样这种技术语言有什么特点，适用于说明哪些技术活动？
（构思草图设计绘制方法）徒手画线和网格法绘图及基本图形的画法
（1）播放徒手绘图的要领：
第一步：掌握正确握笔姿势。以拇指和食指抓握并使笔与纸面保持一定的角度，同时要手臂带动整个手在纸面上自由地移动，而不仅是移动手指。
第二步：徒手划线。使用铅笔在纸上试着进行徒手自由划线的练习，如做水平的、垂直的和45度角的平行线。划线时要保持均匀的力度和手的运用速度。
1.在科技馆向中学生介绍神州系列飞船及其发射的过程。
2.在实验室里教师指导学生进行物理电路实验。
3.在总结会上比较某公司产品2012这一年的获利情况。
4.提醒人在公共场所禁止吸烟。
人教版通用技术课件必修一：第一节 设计表现图
一 设计表现图
1、技术语言的 种类与应用 2、草图的绘制 3、透视效果图 的识读 4、正等轴测图 1、了解技术语言的种类及 其应用，能用恰当的方 式与他人交流设计想法 和成果； 2、能绘制草图来表达设计 意图； 3、能识读效果图； 4、学习并掌握形体的正等 轴测图的画法。
1.技术语言的种类与应用
（3）、技术语言的分类
按照专 业类型 计算机程序语言 工程图学语言
技术语言 的分类
视觉语言 按照感 听觉语言 觉类型 触觉语言 图形符号语言 按照视 觉形式 文字符号语言
技术语言还可以怎样分类？ 口头语言 文字语言 文本、网页 按照表现方式 动作语言 手语、旗语 演示语言 计算机演示、视频
思考
技术语言的特点：
种类
图样 图表
举
例
机械加工图、建筑施工图、装潢布 线图、电子电路图 零件规格表、设计草图、设计效果图 车模、房模、航模 交通管理符号、公共场所使用的符号
模型
符号
①图样： 技术图样是采取某种规范形式将设计用图
样的形式表达出来的一种设计交流语言。 特点以及应用：克服普通语言的障碍，直接明了地进 行表达与交流。在呈现复杂产品的设计方案和对设计 进行详细说明时使用。（规范、直观、准确） 一般有：机 械加工图、 建筑施工图、 装潢布线图、 电子电路图 等
口头语言
图样、模型
文本、图表
标志、符号
手势、旗语
计算机演示、网 络语言、视频
通俗、直观，如：交通管理符号、公共场所使 用的符号、气象预报、体育项目 快速地或远视距表达自己的想法 （如：交警、航海旗语、裁判、哑语）
生动、形象、灵活、开放，适用于远程交流 计算机程序语言、flash动画、视频等
苏教版通用技术必修一第六单元第一节《设计表现图》(共49张PPT)
正 —— 采用正投影方法 等 —— 三轴测轴的轴向伸缩系数相同， 即P=q=r=0.82约为1 由于正等测图绘制方便，因此在实际工作中应用较多。如我们使 用的教材中的许多例图都采用的是正等测画法。
直角坐标轴上单位长度的轴测投影长度与 对应直角坐标轴上单位长度的比值，称为 轴向伸缩系数，X、Y、Z方向的轴向伸缩 系数分别用p、q、r表示
效果图
平面结构体形正等轴测图绘制 是表现物体三维结构特征的图形。 z
30º
30º
y
x
O1 30º
O3
O4
O2
1．按照给出的尺寸画出下面形体的正等轴测 图(保留作图痕迹)。
【答案】
2．下面四个图中，不是正等轴测图的是( C )
3．下列技术语言，属于图表的是( C )
A．纺织机械加工图 B．教学楼建筑施工图 C．书架的草图 D．房间装潢布线图
一、正等测图的两个参数 1.轴间角
由于直角坐标系的三坐标轴对轴测投影面的倾角相等，根据理论分 析三轴测轴的夹角均为120°
2.轴向伸缩系数
理论可以证明正等测三根坐标轴的轴向伸缩系数都是0.82。 如按此系数作图，就意味着在画正等测图时，物体上凡是与坐标轴 平行的线段都应将其实长乘以0.82。 为方便作图通常采用简化的系数，即用1代替0.82。
…
特征： 言简意赅 通俗直观
(1)图样
机械加工图
建筑施工图
(2)图表
(3)模 型
4）符号
7）其他技术语言 口头语言、 计算机演示、 网络语言等等
家里造房子和室内装修，都有哪些图纸?
外观设计效果图
室内设计效果图
建筑施工图
家庭装修布线图
③连接线（内侧 为虚线）
(4)直线与曲线的连接
直角坐标轴上单位长度的轴测投影长度与 对应直角坐标轴上单位长度的比值，称为 轴向伸缩系数，X、Y、Z方向的轴向伸缩 系数分别用p、q、r表示
效果图
平面结构体形正等轴测图绘制 是表现物体三维结构特征的图形。 z
30º
30º
y
x
O1 30º
O3
O4
O2
1．按照给出的尺寸画出下面形体的正等轴测 图(保留作图痕迹)。
【答案】
2．下面四个图中，不是正等轴测图的是( C )
3．下列技术语言，属于图表的是( C )
A．纺织机械加工图 B．教学楼建筑施工图 C．书架的草图 D．房间装潢布线图
一、正等测图的两个参数 1.轴间角
由于直角坐标系的三坐标轴对轴测投影面的倾角相等，根据理论分 析三轴测轴的夹角均为120°
2.轴向伸缩系数
理论可以证明正等测三根坐标轴的轴向伸缩系数都是0.82。 如按此系数作图，就意味着在画正等测图时，物体上凡是与坐标轴 平行的线段都应将其实长乘以0.82。 为方便作图通常采用简化的系数，即用1代替0.82。
…
特征： 言简意赅 通俗直观
(1)图样
机械加工图
建筑施工图
(2)图表
(3)模 型
4）符号
7）其他技术语言 口头语言、 计算机演示、 网络语言等等
家里造房子和室内装修，都有哪些图纸?
外观设计效果图
室内设计效果图
建筑施工图
家庭装修布线图
③连接线（内侧 为虚线）
(4)直线与曲线的连接
高中通用技术苏教版必修1 6.1 设计表现图 (教案) (1)
6.1 设计表现图教学目标1、知识与技能(1)了解技术语言的种类及其应用，能用恰当的方式与他人交流设计想法和成果。
(2)能绘制草图来表达设计意图。
(3)能识读效果图。
(4)了解基本几何体的正等轴测图的画法。
会综合应用不同种类的技术语言来表达和交流自己的设计思想。
2、过程与方法(1)通过分析、识读建筑效果图等教材中的技术图表，培养学生的技术交流能力和想象力。
(2)构思新产品，并画出其草图，掌握绘制草图的方法。
(3)以日常接触的技术语言为载体导入新课，课堂中经历观绘制设计图形过程，体验从设计构思转化为设计语言的过程；提高锻炼学生思维能力、动手能力。
3、情感态度与价值观(1)养成绿色节俭的生活观念(2)懂得DIY，让自己的生活活得更加有个性，更加丰富多彩(3)领略设计的绘图的重要性，体验技术语言的魅力。
培养对技术语言的兴趣，提高审美情趣。
教学重点和难点教学重点：(1)提高识读技术图样的能力；草图的绘制。
(2)掌握技术语言的含义、种类和用途，能绘制产品的草图，掌握形体的正等轴测图的画法。
教学难点：(1)准确、简洁地绘制技术草图。
(2)能绘制草图来表达设计意图；基本几何体的正等轴测图的画法。
教学策略教师讲解、小组探究、实物、多媒体图片、课堂上的多种形式的师生互动等。
教学流程②符号标志日常生活中我们会见到许多交通标志和管理标志，他们都表示特殊的含义，让我们生活更便利和安全。
（展示图片）教师：你认识下面这些常见符号么？禁止行驶禁止非机动车辆通行禁止掉头残疾人设施学习新知。
讲授生活中的技术语言，学生可能不是十分了解这些交通信号标识，这样可以增加学生的知识面，开阔学生的视野，对学生的实际生活很有帮助。
安全出口停车处禁止携带宠物注意③图样下面我们来看看几种常见的技术图样（课件展示）（1）机械加工图（2）建筑施工图（3）电子电路图（4）网络布线图（大屏幕展示）图样这种技术语言有什学生在教师的引导下回答问题。
进一步让学生理解图样的技术语言的特点。
通用技术设计表现图一PPT课件
计算机程序语言：它是以计算机为载体，进行交流和表达 的工具。
第一节 设计表现图
一、技术语言的种类与应用（分类）
技术语言的分类
文字符号语言
专业 类型
计算机程 序语言
工程图学 语言
图形符号语言
视觉 类型
技术 语言
感觉 类型
视觉语言 听觉语言
触觉语言
第一节 设计表现图
一、技术语言的种类与应用（应用范围）
设计草的绘制（草图绘制的步骤）
1. 选用合适的笔来画图（2H铅 笔） 2. 在方格纸上按照构思好的设计 方案，画出产品的外观比例关系
3. 在准备好的透视网格纸上，画 出产品的透视线，先画淡一些， 等画完图形后，再描深轮廓
第一节 设计表现图
二、草图的绘制（草图绘制的步骤）
第一节 设计表现图
一、技术语言的种类与应用（特征）
技术语言的特征
言简 意赅
通俗 易懂
规范 统一
第一节 设计表现图
一、技术语言的种类与应用
请你选择适当的技术语言来说明下列技术活动。
1. 详细说明神州飞船的结构 2. 指导学生对电路进行连接 3. 考场示意学生保持安静 4. 比较某中学历年高考升学率 5. 提醒人禁止在加油站吸烟 6. 破解“冲击波”病毒
第一节 设计表现图
二、草图的绘制（设计的表现基础）
（3）基本图形的画法：画圆
“正等测圆”的画法类 似，只是把画“正方形” 改为画“菱形”而已。
第一节 设计表现图
二、草图的绘制 圆的正等轴测图
o4
o2
o3
o5
SUCCESS
THANK YOU
2019/7/20
第一节 设计表现图
二、草图的绘制（设计的表现基础）
第一节 设计表现图
一、技术语言的种类与应用（分类）
技术语言的分类
文字符号语言
专业 类型
计算机程 序语言
工程图学 语言
图形符号语言
视觉 类型
技术 语言
感觉 类型
视觉语言 听觉语言
触觉语言
第一节 设计表现图
一、技术语言的种类与应用（应用范围）
设计草的绘制（草图绘制的步骤）
1. 选用合适的笔来画图（2H铅 笔） 2. 在方格纸上按照构思好的设计 方案，画出产品的外观比例关系
3. 在准备好的透视网格纸上，画 出产品的透视线，先画淡一些， 等画完图形后，再描深轮廓
第一节 设计表现图
二、草图的绘制（草图绘制的步骤）
第一节 设计表现图
一、技术语言的种类与应用（特征）
技术语言的特征
言简 意赅
通俗 易懂
规范 统一
第一节 设计表现图
一、技术语言的种类与应用
请你选择适当的技术语言来说明下列技术活动。
1. 详细说明神州飞船的结构 2. 指导学生对电路进行连接 3. 考场示意学生保持安静 4. 比较某中学历年高考升学率 5. 提醒人禁止在加油站吸烟 6. 破解“冲击波”病毒
第一节 设计表现图
二、草图的绘制（设计的表现基础）
（3）基本图形的画法：画圆
“正等测圆”的画法类 似，只是把画“正方形” 改为画“菱形”而已。
第一节 设计表现图
二、草图的绘制 圆的正等轴测图
o4
o2
o3
o5
SUCCESS
THANK YOU
2019/7/20
第一节 设计表现图
二、草图的绘制（设计的表现基础）
高中通用技术第六章 设计表现图课件
二、草图的绘制
1.设计表现的基础
a 徒手绘图分几步？ b 网格法徒手画的动作要领？ c 基本图形怎么画？ d 直线与曲线的连接怎么画？
第一步，掌握正确徒的手握笔画姿图势
第二步，使用铅笔在纸上试着进行徒手自由画 线的练习。
第三步，提高对笔的控制能力。
要想徒手使线画的直，可以在画面上作两个 点，手控制笔，眼睛注视两点之间。
面，这是山中四季的景色。意译法：太阳升起，山林里雾气开始消散，烟云聚拢，山谷又开始显得昏暗，清晨自暗而明，薄暮又自明而暗，如此暗明变化的，就是山中的朝暮。春天野花绽开并散发出阵阵幽香，夏日佳树繁茂并形成一片浓荫，秋天风高气爽，霜色洁白，冬日水枯而石底上露，如此，就是
山中的四季。【教学提示】翻译有直译与意译两种方式，直译锻炼学生用语的准确性，但可能会降低译文的美感；意译可加强译文的美感，培养学生的翻译兴趣，但可能会降低译文的准确性。因此，需两种翻译方式都做必要引导。全文直译内容见《我的积累本》。目标导学四：解读文段，把握文本内容
1.朝而往，暮而归；2.杂然而前陈者表转折
1.而不知人之乐；2.而不知太守之乐其乐也虚词“之”的用法用法
文本举例表助词“的”
1.泻出于两峰之间者；2.醉翁之意不在酒；3.山水之乐；4.山间之朝暮也；5.宴酣之乐位于主谓之间，取消句子独立性
而不知太守之乐其乐也表代词
1.望之蔚然而深秀者；2.名之者谁(指醉翁亭)；3.得之心而寓之酒也(指山水之乐)【教学提示】
2.技术语言有什么特征？
言简意赅、通俗直观
一、技术语言的种类和应用
3.技术语言的种类
1）图样
机械加工图
建筑施工图
一、技术语言的种类和应用
3.技术语言的种类
1）图样
高中通用技术苏教版必修1教案设计-6.1 设计表现图
第六章设计图样的绘制第一节设计表现图教材分析本节课是苏教版第六章——设计表现图的内容。
本章教学内容，从标题和安排顺序看，是为设计方案制定过程中绘制设计图样服务的。
但是，从整个技术课程的教学目的来看，本章的教学内容，是培养学生技术素养十分重要的平台。
通过本节内容的学习，学生应掌握技术语言的种类和应用，掌握生活中常用的一些技术语言。
通过本节课的教学，侧重培养了学生识别及认识技术语言的能力，这种能力的培养对于学生的生活甚至今后的工作有重要意义。
学情分析高中会考性质为通过性考试，对学生要求不是很高。
我校为市二级学校，大部分学生起点较低。
我任教班级的学生对技术语言的认知程度可以说是参差不齐，但学生的思维活跃，想象力丰富、学习欲望强。
教师的理论为指导能够增加学生学习情趣，跨学科知识的应用提高学生的技术素养，将非智力因素转化为学习的有效资源，对于提高学生的技术素养有深远的教学意义。
教学目标1.知识与技能了解技术语言的种类及其应用；2.过程与方法能积极参加各种各样的技术语言的分析过程，懂得各种技术语言的特点；3.情感、态度与价值观领略技术语言的重要性，体验技术语言的魅力，培养对技术语言的兴趣；重点难点1.教学重点掌握技术语言的含义、种类和用途；2.教学难点能了解技术语言的分类；课型课时1.课型：新授课2.课时：1课时教学方法和手段1.教学方法：讲授法演示法任务驱动法引导法2.教学手段：PPT 课本教学思路1.通过案例分析，组织讨论，理解技术语言的使用场合和使用优点。
2.通过图片展示，让学生学会分辨技术语言的种类教学过程（一）新课引入：教师：什么是语言？语言的作用是什么？（学生思考讨论）用PPT播放一组交通路口经红绿灯图片，提问学生，这表示什么意思？（学生回答）教师：“红绿灯就是交通部门和司机、行人之间交流表达的工具，那它有没有语言的功能？”（学生回答）教师：“红绿灯就是交通管理部门和司机们交流和表达的工具。
显然，它也具有语言的功能。
高三通用技术技术与设计6.1设计表现图2课件苏教版必修一
通过三点透视，可以表现建筑物高大的 纵深感觉。两点透视和三点透视比起来， 三点透视对于建筑物高度的表现是最到 位的。
透视效果图的识读
一点透视
二点透视
三点透 视
▪ 剖视图主要用于表达机件内部的结构形状， 它是假想用一剖切面（平面或曲面）剖开机 件，将处在观察者和剖切面之间的部分移去， 而将其余部分向投影面上投射，这样得到的 图形称为剖视图（简称剖视）。
▪ 两点透视就是把立方体画到画面上，立 方体的四个面相对于画面倾斜成一定角度时， 往纵深平行的直线产生了两个消失点。在这 种情况下，与上下两个水平面相垂直的平行 线也产生了长度的缩小，但是不带有消失点。
二点透视
▪ 3、多点透视：
▪ 多点透视就是立方体相对于画面，其面 及棱线都不平行时，面的边线可以延伸为三 个消失点，用俯视或仰视等去看立方体就会 形成多点透视。
四、正等轴测图
4、正等轴测图
(1)正等轴测图是一种可以表现物体三维结构特征的图形。 (2)平面结构形体的正等轴测图的绘制
A.根据形体特征，确定长(X)、宽(Y)、高(Z)等三轴在图 纸上的位置。
B.沿着上述三轴分别量出物体的长、宽、高的尺寸，画出 长方体的轴测图。
C.根据长度方向、高度方向的尺寸，画出左上角斜切面。 D.根据长度方向、宽度方向的尺寸，画出左前方斜切面， 完成全图。
z
30º
30º
y
x 平面结构体形正等轴测图绘制
圆的正等轴测图绘制
O1 30º
O3
O4
O2
Z1
X1
Y1
练习 １、画一个小方凳或书橱的设计草图 ２、画出一个尺寸如图所示形体的正等轴测图 ３、画一个边长为５０ｍｍ的正方体的正等轴测 图，并在三个可视面上各画一个正等轴测圆
设计表现图6.1(1)
班级：高一（）班姓名：教师评价：课题：§6.1（1）设计表现图【技能讲解】（教师讲解知识点。
）1、技术语言的种类与应用技术语言是一种在技术活动中进行信息交流的特有的语言形式。
技术活动的丰富性使得技术语言具有多样性。
学语言等；依据人的感觉类型的不同来分，有视觉语言、听觉语言和触觉语言等；依据人的视觉形式的不同来分，有图形符号语言、文字符号语言等。
思考：技术语言还可以怎样分类？（口头语言、网络语言等）言简意赅是技术语言的一大特征，如技术产品的说明书就十分简明扼要。
通俗直观是技术语言的又一特征。
例如，在交通管理中，通过简明的交通标志就能体现管理意图，保证交通的顺畅和安全。
又如，我们可以通过一份工程图样来了解一个产品的设计与制造的信息，而无须使用过多的文字叙述。
（依次：禁止通行、禁止携带宠物、注意、停车处、安全出口）马上行动1、分别用口头语言和书面语言来描述右图玩具小车的特征。
（四轮两排座玩具轿车、前排五顶棚、后排有顶棚等，还有它胖乎乎的，很可爱。
）不同的技术语言往往适用于不同的应用范围，具有不同的功用。
运用口头语言进行交流是最常见的交流方式。
在设计过程中，我们需要不断地与设计伙伴进行语言交流，在交换各自的设计想法、对设计方案进行评价时，口头语言是一种较好的交流语言。
技术图样是采取某种规范形式将设计用图样的形式表达出来的一种设计交流语言。
它能够克服普通语言的障碍，直接明了地进行表达和交流。
规范的制图使设计表达更具直观性、效率性、准确性和永久性。
在呈现较复杂的设计方案及对设计进行详细说明和陈述时，使用技术图样比较合适。
图表也是很常见的设计交流语言，它主要包括相关的表格、草图、效果图等。
在设计讨论过程中，我们经常会通过一些图表来表达我们的设计观点，通过草图、效果图等呈现设计的构思方案并激发灵感，通过表格的形式对各种设计方案进行比较。
图表是表达设计思想的一种十分有效的手段。
随着信息时代的到来，计算机演示、网络语言逐渐成为重要的技术语言。
通用技术_设计表现图(PPT35页)
1
2
3
4
5
第一节 设计表现图
第一节 设计表现图
三、透视效果图的识读 效果图是一种还没有实现的构思，所以不是用
相机能够拍摄到的。
第一节 设计表现图
三、透视效果图的识读
与草图相比，效果图更能真实 地表现产品的式样、材质和空间 效果。
从效果图上注意把握产品的形 态、功能和特征，了解产品的外 观上的实际比例关系和色彩搭配 及材质感。
模型 图样 手势 图表 符号 计算机程序语言
第一节 设计表现图
二、草图的绘制（设计的表现基础）
（1）徒手绘图： 第一步：掌握正确的握笔姿势 第二步：徒手画线练习 第三步：提高对笔的控制能力 （2）网格徒手图： 要领：与地面垂直的线垂直画，与地 面平行的线按网格的斜线画，同时以 网格的小格来确定物体的比例。
图样：呈现复杂产品的设计方案和对设计进行详细说明。 （规范、直观、准确）
机械加工图 服装裁剪图
建筑施工图
汽车报警器电路图 奥运会会徽
第一节 设计表现图
一、技术语言的种类与应用（种类）
图表：通常用于统计数据的表达，构思方案的呈现。常见 的有表格、柱形坐标式图表、饼形图表等。
第一节 设计表现图
一、技术语言的种类与应用（种类）
模型：一般是用于建筑物、建筑群的表示。地理、军事上 用的沙盘模型也是属于模型式技术语言。
第一节 设计表现图
一、技术语言的种类与应用（种类）
符号、标志：公共场所使用，直观、明了。
安全出口
停车处
禁止携带宠物
禁止伸出窗外
第一节 设计表现图
一、技术语言的种类与应用（种类）
手势、旗语：在交通、航海方面用于指挥和交流、沟通。 哑语也是手势语言。可以统称为肢体语言。
上高中通用技术：6-1设计表现图课件可编辑全文
二
三
四
五、细致描画产品的亮部及高光部位。 六、描绘产品放置平面上的阴影，突出形体
的体积感和质量感。
五六
三、 透视效果图的识读
效果图：是一种还没有实现的构思，所以不 是用相机能够拍摄到的
效果图更能真实地 表现产品的式样、 材质和空间效果。
从效果图上注意把 握产品的形态、功 能和特征，了解产 品的外观上的实际 比例关系和色彩搭 配及材质感。
与地面平行的线按网格的斜线 画，同时以网格的小格来确定 物体的比例。
基本图形的画法
（1）画圆
“正等测圆” 的画法类似，只 是把画“正方形” 改为画“菱形” 而已
（2）画圆柱体
①画两个正等测圆
②用两条平行线连 接两个正等测圆
（3）画立方体
①画正等测正方形（两条 虚线） ②确定立方体的高，画四 角垂线（内侧垂线为虚线）
绘制步骤：
高 3长0
Z
1、作正等轴测轴，
根据形体尺寸在X轴
注合意运三用角上画其尺画其高的其宽。配长；；在在Z轴Y轴上上画 宽
30
20
20
O
2、分别过X、Y轴20 处点分别作Y、X轴平 行线，作出立方体底 面。
3、分别过立方体底 面各顶点作Z轴平行 线高度都为30。连接 各顶点作出立方体。
4、擦除轴线及不看 见轮廓线，加深立方
视觉语言、听觉语言、触觉语言 按人的视觉形式分：
图形符号语言、文字符号语言
一、技术语言的种类和应用
2.技术语言的种类
1）图样
机械加工图
建筑施工图
一、技术语言的种类和应用
2.技术语言的种类
1）图样
电
子
布
电
线
高一【通用技术(江苏版)】设计表现图-课件
如果没有网格纸，长宽 高的方向该如何参考呢？
高中通用技术
坐标轴只能是这一种角度么？
Z
O
X
120° Y
Z1
X1 O 45° Y1
Z1 Y1
X1
45°
O
高中通用技术
可折叠台灯
折叠后的造型 灯头，角度可调
转轴
空心，可放文具
时钟
开关 按钮
主要材质：木板
高中通用技术
台灯设计草图的画图过程
高中通用技术
Z
X
Y
台灯设计草图的画图过程
高中通用技术
Z
X
Y
台灯设计草图的画图过程
高中通用技术
Z
X
Y
台灯设计草图的画图过程
高中通用技术
Z
X
Y
台灯设计草图的画图过程
高中通用技术
Z
X
Y
小结
高中通用技术
作业
✓ 完成房屋模型立体图的绘制
✓ 请用设计草图来呈现你所设计的 台灯的设计方案
高中通用技术
板材的厚度
整体尺寸
高中通用技术
平面图形
立体图形
需要表达长、宽两个维度特征 需要表达长、宽、高三个维度特征
高中通用技术
立体图形表达方式
1. 透视图
近大远小、近粗远细、 近疏远密……
2. 轴测图
高中通用技术
实物中平行的线条，在轴 测图中相对应的线条也相 互平行
基本体画法练习
高中通用技术
基本体画法练习
方案A 方案B 方案C 方案D
高中通用技术
在台灯项目设计方案交流中，你会用什么技术语言？
草图
高中通用技术
思考 这两张图有什么区别？
高中通用技术
坐标轴只能是这一种角度么？
Z
O
X
120° Y
Z1
X1 O 45° Y1
Z1 Y1
X1
45°
O
高中通用技术
可折叠台灯
折叠后的造型 灯头，角度可调
转轴
空心，可放文具
时钟
开关 按钮
主要材质：木板
高中通用技术
台灯设计草图的画图过程
高中通用技术
Z
X
Y
台灯设计草图的画图过程
高中通用技术
Z
X
Y
台灯设计草图的画图过程
高中通用技术
Z
X
Y
台灯设计草图的画图过程
高中通用技术
Z
X
Y
台灯设计草图的画图过程
高中通用技术
Z
X
Y
小结
高中通用技术
作业
✓ 完成房屋模型立体图的绘制
✓ 请用设计草图来呈现你所设计的 台灯的设计方案
高中通用技术
板材的厚度
整体尺寸
高中通用技术
平面图形
立体图形
需要表达长、宽两个维度特征 需要表达长、宽、高三个维度特征
高中通用技术
立体图形表达方式
1. 透视图
近大远小、近粗远细、 近疏远密……
2. 轴测图
高中通用技术
实物中平行的线条，在轴 测图中相对应的线条也相 互平行
基本体画法练习
高中通用技术
基本体画法练习
方案A 方案B 方案C 方案D
高中通用技术
在台灯项目设计方案交流中，你会用什么技术语言？
草图
高中通用技术
思考 这两张图有什么区别？
设计表现图课件-高中通用技术苏教版(2019)必修《技术与设计1》
（一）问题的来源 2 别人提出的
发
3 设计者自己主动发现
现
1 观察日常生活
问 （二）发现问题
题
的途径与方法 2 收集与分析信息
3 技术研究与技术试验
（三）发现问题的重要性
总结
问题表述本身
问题是否明确 问题产生的原因
提出问题的目的
明 确 问 问题的价值 题
科学性 先进性 普遍性
主要性 可能性 效能性
视觉语言 听觉语言 触觉语言
按照视 图形符号语言 觉形式 文字符号语言
（二）技术语言的特点
1.简单明确。要让人“一看就明白”。 2.形象、直观，通俗易懂。这主要是对交通标 志和符号的要求。 3.规范、统一。在使用范围内，必须要统一和 规范，不然就大不到交流、表达、沟通的目的。
技术语言种类
适用范围及特点
一、技术语言的种类和应用
2）图表
草图
透视效果图
一、技术语言的种类和应用
3）模 型一般是用于建筑物、建筑群的表示
沙盘模型
2.技术语言的种类
4）符号在交通、广告上用等很多，在工程图 纸上也有用规定的标志、符号来表示一些特殊 的要求。
4）符号
2.技术语言的种类
5）手势在交通、航海方面用于指挥和交流和 沟通。哑语也是手势语言，还称为肢体语言。
画出产品的透视线，先画淡一些，
等画完图形后，再描深轮廓。
四、画产品的中间调子，注意色
彩过渡自然。
二三四
五、细致描画产品的亮部及高光部位。 六、描绘产品放置平面上的阴影，突出形体的体积感 和质量感。
五
六
三.透视效果图的识读
效果图更能真实地表现产品 的式样、材质和空间效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配置 CPU 主板 内存 硬盘 液显示器 显卡 品牌型号 AMD2 3000+(940针) 针 昂达ＮＦ５ 昂达ＮＦ５Ｓ ＮＦ 威刚５１２Ｍ ＤＤＲ６６７ 威刚５１２Ｍ ＤＤＲ６６７ ５１２ ＨＺ 希捷２５０Ｇ 希捷２５０Ｇ ８Ｍ 串口 ２５０ 冠杰１９３Ｐ 冠杰１９３Ｐ １９３ 七彩虹Ｘ７００－ＧＤ２ 七彩虹Ｘ７００－ＧＤ２ＣＦ －ＧＤ 白金版２５６ ２５６Ｍ 白金版２５６Ｍ 价格 ４９５元 ４９５元 ５６５元 ５６５元 ２９５元 ２９５元 665元 元 ２０００ 元 ４９0元 ４９ 元
草图的绘制
(3)基本图形的 基本图形的 画法： 画法： • 画圆 • 画圆柱体 • 画立方体 • 画圆锥体
（4）草图绘制的步骤 • ①选用合适的笔来画图。 选用合适的笔来画图。 2H铅笔 铅笔） （2H铅笔） • ②在方格纸上按照构思好 的设计方案， 的设计方案，画出产品的 外观比例关系。 外观比例关系。 • ③在准备好的透视网格纸 画出产品的透视线， 上，画出产品的透视线， 先画淡一些， 先画淡一些，等画完图形 再描深轮廓。 后，再描深轮廓。 • ④画产品的中间调子，注 画产品的中间调子， 意色彩过渡自然。 意色彩过渡自然。
根据下面所给的情况， 根据下面所给的情况，请你选择适当 的技术语言来说明下列技术活动。 的技术语言来说明下列技术活动。
1.在科技馆向中学生介绍神州系列飞船及其发射的 1.在科技馆向中学生介绍神州系列飞船及其发射的 过程。 过程。 2.在实验室里教师指导学生进行物理实验。 2.在实验室里教师指导学生进行物理实验。 在实验室里教师指导学生进行物理实验 ３.在总结会上比较某公司2007年这一年的获利情况。 在总结会上比较某公司2007年这一年的获利情况。 2007年这一年的获利情况 提醒人在公共场所禁止吸烟。 ４.提醒人在公共场所禁止吸烟。 提醒人在公共场所禁止吸烟 ５.计算机工程师破解“熊猫烧香”病毒。 计算机工程师破解“熊猫烧香”病毒。
二
三
四
• ⑤细致描画产品的亮部及高光部位。 细致描画产品的亮部及高光部位。 • ⑥描绘产品放置平面上的阴影，突出形体的体积感 描绘产品放置平面上的阴影， 和质量感。 和质量感。
五
六
小结： 小结：
图样 图表 模型
构思草图 草图 设计草图
技 术 语 言
种类
符号 计 言
……
特征： 特征： 言简意赅 通俗直观
请同学们想一想， 请同学们想一想，在日常生活中接 触过哪些技术语言？ 触过哪些技术语言？
2.技术语言的种类 技术语言的种类 (1) 口头语言是一种常见的技术语言。 口头语言是一种常见的技术语言。 请你在自己的文具中任选一样， 请你在自己的文具中任选一样，再 用口头语言对它的特征进行描述。 用口头语言对它的特征进行描述。
建筑施工 图 机械加工图
技术语言的种类
(3)图样 Biblioteka 样——在工程技术中最常用的一种表达、 在工程技术中最常用的一种表达、 图样 在工程技术中最常用的一种表达 交流工具。 交流工具。
网 电 子 电 路 图 络 布 线 图
技术语言的种类
(4)图表—— 通常用于统计数据的表达。 (4)图表—— 通常用于统计数据的表达。 图表
构思草图 草图的分类 设计草图
草图的绘制
a.徒手绘图分几步？ 徒手绘图分几步？ 徒手绘图分几步 b.网格法徒手画的动作要领？ 网格法徒手画的动作要领？ 网格法徒手画的动作要领 c.基本图形怎么画？ 基本图形怎么画？ 基本图形怎么画 d.直线与曲线的连接怎么画？ 直线与曲线的连接怎么画？ 直线与曲线的连接怎么画
技术语言的种类
(2)符号 符号 你认识下面这些符号吗？ 你认识下面这些符号吗？
禁止行驶
禁止非机动 车辆通行
禁止掉头
残疾人设施
安全出口
停车处
禁止携带宠物
注意
技术语言的种类
(3)图样 图样——在工程技术中最常用的一种表达、 在工程技术中最常用的一种表达、 图样 在工程技术中最常用的一种表达 交流工具。 交流工具。
技术语言的种类
(8)计算机语言 计算机语言
3.技术语言有什么特征？ 技术语言有什么特征？ 技术语言有什么特征
言简意赅 通俗直观 规范统一
马上行动
小李在设计院工作， 小李在设计院工作，公司安排他所在的小组 设计一辆自行车，组长让每位组员把自己的设计 设计一辆自行车， 想法带到下周一的例会上讨论； 如果你是小李， 想法带到下周一的例会上讨论； 如果你是小李， 你会为下周一的讨论准备些什么？ 你会为下周一的讨论准备些什么？ 与此同时， 与此同时，小李在科技馆的朋友小王让他帮 忙做一个向中学生介绍自行车的展览； 忙做一个向中学生介绍自行车的展览；如果你是 小李，你又会为展览准备些什么？ 小李，你又会为展览准备些什么？
技术语言的种类和应用
草图的绘制
本课件主要向学生展示常见的技术 图样和草图绘制的方法步骤， 图样和草图绘制的方法步骤，给学生较 强的视觉冲击，提高学生学习的兴趣。 强的视觉冲击，提高学生学习的兴趣。
设计表现图
1.什么是技术语言(Technical Language)？ 技术语言是一种在技术活动中进行信息 交流的特有的语言形式。
技术语言的种类
(5)模 型 模 房 屋 模 型
航 模
技术语言的种类
(6)肢体语言 肢体语言
旗 语
技术语言的种类
(7)声音 声音
声音也是一种技术语言，如号音、汽笛、 声音也是一种技术语言，如号音、汽笛、喇叭等在 表达某些特殊信息时发出的声音， 表达某些特殊信息时发出的声音，如摩尔斯电码 。
摩尔斯电码 电报通信的语言是由电码符号组成的。 电报通信的语言是由电码符号组成的。电报通信最 年发明的， 早是由美国的摩尔斯在 1844年发明的，所以电码符号 年发明的 也被叫做摩尔斯电码（ ）。电码 也被叫做摩尔斯电码（Morse code）。电码 符号由两 ）。 种基本信号和不同的间隔时间组成： 种基本信号和不同的间隔时间组成：短促的点信号 “ ．”，读“ 的 ”（Di）；保持一定时间的长信号 ）；保持一定时间的长信号 ）； “─”，读“答 ─”（Da）。 由于各国文字不同，电码 ” ” ）。 由于各国文字不同， 符号也不尽相同，比如中国、 符号也不尽相同，比如中国、日本及俄国都有代 表本 国文字的电码符号。在业余无线电通信中， 国文字的电码符号。在业余无线电通信中，全世界运用 统一的电码。 统一的电码。
草图的绘制
(1)徒手绘图： 徒手绘图： 徒手绘图 • 第一步：掌握正确的握笔姿势； 第一步：掌握正确的握笔姿势； • 第二步：徒手画线练习； 第二步：徒手画线练习； • 第三步：提高对笔的控制能力。 第三步：提高对笔的控制能力。 (2)网格徒手图： 网格徒手图： 网格徒手图 • 要领：与地面垂直的线垂直画，与 要领：与地面垂直的线垂直画， 地面平行的线按网格的斜线画， 地面平行的线按网格的斜线画，同 时以网格的小格来确定物体的比 例。
