标致307轿车电路故障排除1例
标致307故障大全与解决方法
故障类型：冷车前轮刹车、油门、转向异响车型：1.6XSAT目前里程：19000公里平均时速：22-26自我驾驶习惯评述：比较野，喜欢大脚油门故障里程：5000公里症状简述：冷车刚启动时候，打开窗户，可以听到前轮，据感觉应该是左前轮在踩下、松开刹车、油门和转向（转向不是每次都有）会发出咯吱咯吱的声音，还有点像公交刹车时候的那种（当然很短促，声音也没那么大）。
等车运转流畅以后，也就是处于热车状态基本消失，最近甚至偶尔在热车状态中会出现，但是情况很轻微。
处理过程：爱卡反映过的方法：1、刹车盘的标签所致：这不属于本文异响围，偶的车标签早没了。
2、刹车盘磨损不平所致：可能造成，刹车异响在马自达fml是普遍的，和刹车盘质量有关系，一般采用用砂纸打磨，会解决一段时间，但是如果是这个原因，没有道理我的油门和转向也有异响。
4S打磨后未解决。
3、排气管未完全固定：否决理由见上面。
4、缺少润滑，但是润滑哪里呢？最终方案：拆开护板，看见了两个轮子连接的传动装置，也就是“半轴”，仔细听听，声音应该是从那里出来的！看上去，半轴好像是两段的，一段扣着包含着另一段的头，拆下来以后发现半轴被含着的连接段有一橡胶管，元凶找到了，因为轮胎运行协调不完全一致的时候，橡胶管可能被不规则的扭曲，甚至可能摩擦到半轴侧金属。
由于缺少必要的润滑，难免有点声音。
4S对半轴的橡胶里外周围做了润滑处理，并重新组装起来。
再启动，发现两轮明显更加协调，声音也彻底消失了。
效果反馈：到目前为止，又行使一万公里，故障未再出现。
补充：已经1年多了，又行使了二万公里，没有再出现，彻底解决。
故障类型：一扇门外部均无法开启车型：1.6XSAT目前里程：19000公里平均时速：22-26自我驾驶习惯评述：野故障里程：4000公里症状简述：朋友上车，我手动启动中控让其上车，但是其正好同时拉门，导致中控僵死，平时只需我手动开启侧门即可恢复正常，但是不巧的是我人工开门时，朋友在外面同时大力拉门，导致从此外部无法开启，只有我手动了。
标致308轿车行驶中熄火故障排除
）
： 至量蓉景； 耋 ；’ ｊ ； ｉ ｉ 喜 ； ；、 §； ； 呈∞ ：］ ！‘：
｝－｛
Ｊ
一 ｈ荜 ￡． 殷
－…
。
。釜 堇 】 保险盒
ｌ 口 莹 ｝
Ｉ
ｉ ｌ ｌ ｌ ｌ ｌ
复Ｉ－ 重器 ％Ｉ Ｊ Ｉ宣，－Ｉ 噩隅ｌ 到韪睦 ｌ ．Ｉｏ 出
＞ 蠢 主罱呈笺 晷鲁
示 系 统 ，结 果 显 示 故 障 码 为 Ｕ１００３：一 电 控 单 元 内 部 故 障 的 可 能 性 较 小 。综
般 ＣＡＮ 故 障 。 而 ＧＥＰ转 向 系 统 的 诊 上 分 析 判 断 ，该 故 障 车 辆 存 在 网 络 通 断 结 果 显 示 ： 电控 转 向 助 力 系 统 的 故 信 故 障 的概 率 较 大 ，而 诊 断 应 从 车 辆
图 ２ 东 风 标 致 ３０８诊 断接 口电 路示 意 图
使 用 ＤＩＡＧＢＯＸ 专 用诊 断 仪 对 故 元 内 部 故 障 的 诊 断 结 果 分 析 ，车 辆 在
障 车 辆 进 行 检 测 诊 断 ， 由 于 ＡＢＳ／ 使 用 过 程 中 ，电路 一 般 会 出 现 接 触 不
ＳＴＯＰ灯 闪 亮 ，因 此 ，优 先 检 查 故 障 指 良 或 插 接 器 烧 蚀 等 故 障 较 为 常 见 ，而
一
Ｚ 一
０ ＾ 。ｏ 一
０ Ｕ
＞ 。ｏ ０ 卜 一０ — ０ ０ ０ ０
寸
０ ０ ０ ０
ｌｌ（｜１ ｌ ２ ６Ｉ３Ｉ ８ｌ
《 Ｕ
一
《 ∽
塞 茎
低 位 线 ）上 。取 ２根 大 头 针 插 入 网 关 电 月亩４０Ｖ ＮＲ（４０ 针 黑 色 连 接 器 ）的 ２／４针 脚 ， 使 用 万 用 表 检 测 ２根 网 线 电 阻 值 为 ６１Ｑ ，正 常 ：

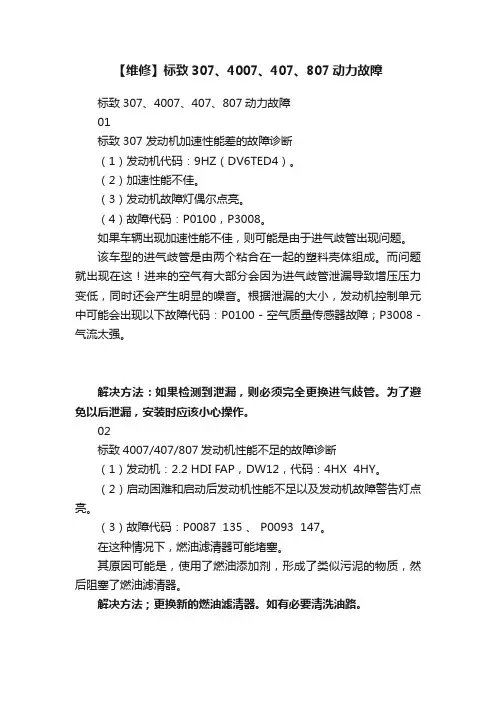

【维修】标致307、4007、407、807动力故障
【维修】标致307、4007、407、807动力故障
标致307、4007、407、807动力故障
01
标致307 发动机加速性能差的故障诊断
（1）发动机代码：9HZ（DV6TED4）。
（2）加速性能不佳。
（3）发动机故障灯偶尔点亮。
（4）故障代码：P0100，P3008。
如果车辆出现加速性能不佳，则可能是由于进气歧管出现问题。
该车型的进气歧管是由两个粘合在一起的塑料壳体组成。
而问题就出现在这！进来的空气有大部分会因为进气歧管泄漏导致增压压力变低，同时还会产生明显的噪音。
根据泄漏的大小，发动机控制单元中可能会出现以下故障代码：P0100 - 空气质量传感器故障；P3008 - 气流太强。
解决方法：如果检测到泄漏，则必须完全更换进气歧管。
为了避免以后泄漏，安装时应该小心操作。
02
标致4007/407/807发动机性能不足的故障诊断
（1）发动机：2.2 HDI FAP，DW12，代码：4HX 4HY。
（2）启动困难和启动后发动机性能不足以及发动机故障警告灯点亮。
（3）故障代码：P0087 135 、 P0093 147。
在这种情况下，燃油滤清器可能堵塞。
其原因可能是，使用了燃油添加剂，形成了类似污泥的物质，然后阻塞了燃油滤清器。
解决方法；更换新的燃油滤清器。
如有必要清洗油路。

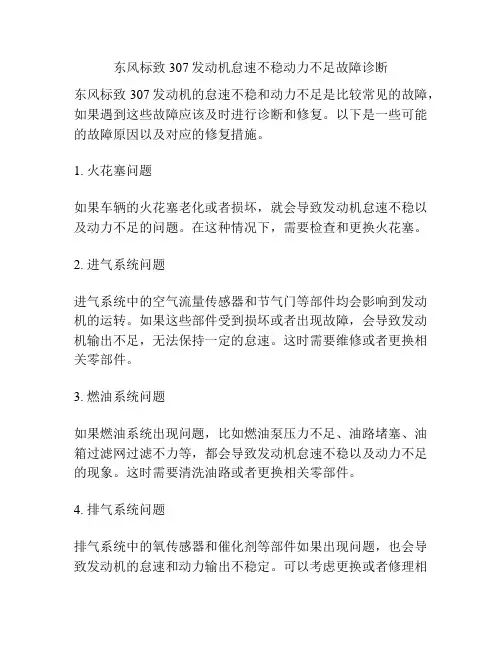

东风标致307发动机怠速不稳动力不足故障诊断
东风标致307发动机怠速不稳动力不足故障诊断东风标致307发动机的怠速不稳和动力不足是比较常见的故障，如果遇到这些故障应该及时进行诊断和修复。
以下是一些可能的故障原因以及对应的修复措施。
1. 火花塞问题如果车辆的火花塞老化或者损坏，就会导致发动机怠速不稳以及动力不足的问题。
在这种情况下，需要检查和更换火花塞。
2. 进气系统问题进气系统中的空气流量传感器和节气门等部件均会影响到发动机的运转。
如果这些部件受到损坏或者出现故障，会导致发动机输出不足，无法保持一定的怠速。
这时需要维修或者更换相关零部件。
3. 燃油系统问题如果燃油系统出现问题，比如燃油泵压力不足、油路堵塞、油箱过滤网过滤不力等，都会导致发动机怠速不稳以及动力不足的现象。
这时需要清洗油路或者更换相关零部件。
4. 排气系统问题排气系统中的氧传感器和催化剂等部件如果出现问题，也会导致发动机的怠速和动力输出不稳定。
可以考虑更换或者修理相关零部件。
5. 发动机控制系统问题如果发动机控制系统中的电子控制单元(ECU)、传感器或者执行器等部件出现故障，会导致发动机的怠速不稳和动力不足。
在这种情况下，需要进行相关维修或者更换。
需要注意的是，以上的故障原因和修复可能仅仅是个大体的范围，具体问题还要根据具体车型和车况而定。
因此建议在遇到发动机怠速不稳和动力不足的问题时，及时联系专业的维修人员，进行详细的故障诊断和维修处理。
除了上述可能的故障原因和对应的修复措施，我们还需要注意以下几点：1. 定期保养和检修对于发动机来说，定期的保养和检修是非常重要的。
这可以保证发动机处于最佳的运转状态，同时也可以预防一些潜在的故障。
建议按照车辆保养手册的要求进行定期的保养和检修。
2. 注意驾驶习惯不良的驾驶习惯也会对发动机产生负面影响。
比如经常高速行驶、急刹车、急加速等都会对发动机产生损伤。
因此，应该养成良好的驾驶习惯，减少对发动机的损伤。
3. 保持空气滤清器干净空气滤清器对发动机的作用非常重要。
307电磁阀故障判断及处理方法
307电磁阀故障判断及处理方法1电磁阀的作用电磁阀是一种靠电信号控制流体运动的设备，可以实现物体在室内空间位置移动和物体运动状态变化。
它广泛应用于液压、气动、可燃性介质系统控制，在机械、设备制造和环境监控仪表中具有很强的作用。
2气动电磁阀307参数介绍气动电磁阀307性能参数包括有功率、控制信号、标准泄漏、压力范围和外观尺寸等，具体如下：1.功率：AC：220V50/60Hz。
2.控制信号：DC：24V-220V、AC：90V-250V、智能控制：1-10V、4-20mA。
3.标准泄漏：0.3cm3/min。
4.压力范围：0.5bar-20bar。
5.外观尺寸：长度55mm，宽度41mm，高度117mm。
3气动电磁阀307故障判断气动电磁阀307故障判断和排除一般有以下几种：1.通道堵塞：首先检查通道是否堵塞，通常要检查电磁阀的出口的管路处是否堵塞，有时可以检查电磁阀的进口是否还有遗留的东西。
2.泄漏：检测电磁阀的泄漏状况，一般应用温度计的方法或者引力法检查。
3.电路失效：电路故障涉及电磁阀的控制电路及各衔接处是否受到干扰，通常可以用多种方法检测，如电气参数测试、电路故障分析机等。
4.体内污物：会影响电磁阀的正常使用，一般涉及电极状态、闭合可靠性、容量和寿命等方面。
4气动电磁阀307故障处理1.通道堵塞：首先应该检测电磁阀是否损坏，如果通道存在堵塞，应当清理堵塞通道处的物体，如果有损坏的，应更换损坏的电磁阀。
2.泄漏：当发现电磁阀泄漏时，应当检查电磁阀是否因机构损坏、密封损坏或磨损过大而导致泄漏，如果是，应当更换损坏的零部件。
3.电路失效：当检测到控制电源及电路上出现故障时，应该重新检查电路连接，检查各电气参数是否符合标准，检查电器本身是否正常，如果不正常，及时更换故障电器。
4.体内污物：如果发现电磁阀的电极有污物，可以用酒精擦拭清洗，以保持清洁。
电极污物多可能引起电磁阀连接不良，影响电磁阀的正常工作。

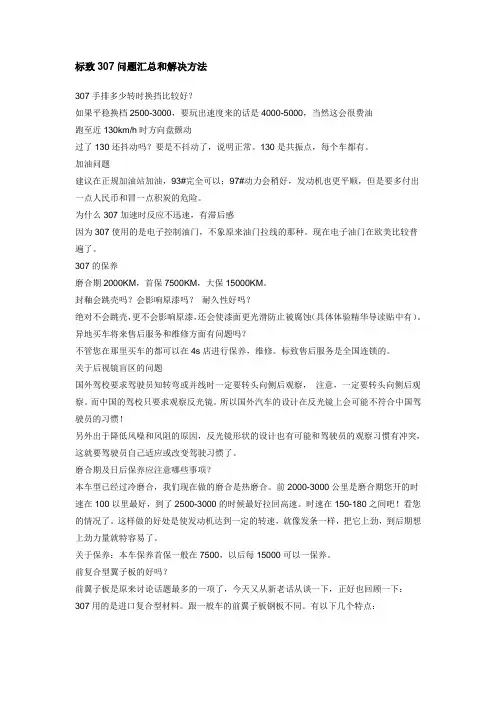

标致307问题汇总和解决方法
