送配电装置系统调试如何计算1、送配电装置系统电气调试内容介绍送配电装置系统电气调试包括断路器、隔离开关、电流互感器、电抗器等一次设备及继电保护、测量仪表等二次回路的试验、调整。
该调试项目仅考虑了一般的继电保护装置(如保护过负荷的电流保护和保护短路的电流保护),不包括特殊保护及自动装置投入的试验调整。
①送配电装置系统调试适用于母线联络、母线分段、断路器回路,如设有母线保护时,母线分段断路器回路,除执行一个系统的送配电装置调试外,还要再执行一个母线调试。
②送配电装置系统调试不包括特殊保护及自动装置的调整。
所谓特殊保护装置是指电力方向保护,距离保护,高频保护及线路横联差动保护;所谓的自动装置是指备用电源自动投入,自动重合闸装置。
如采用这些保护装置和自动装置时,则应单独列项,数量与送配电装置系统数一致。
③380v及3~6kv电动机馈电回路设备(如开关柜或配电盘)的调试,已包括在电机检查接线及调试清单项目中。
④变压器(包括厂用变压器)向各级电压配电装置的进线设备,不应作为送配电装置系统,其调试工作已包括在变压器系统的调试清单中。
⑤厂用高压配电装置的电源进线如引自6kv主配电装置母线(不经厂用变压器时),应单列送配电装置系统调试清单。
2、电气调整试验的调试过程(1)电气工程调试的全过程包括设备的本体试验、分系统调试、整套设备的整体调试三个阶段。
本章调试的内容范围仅包括设备的本体试验和分系统调试,而不包括整体调试,应按专业定额另行计算。
(2)调试项目不包括设备的烘干处理、电缆故障查找、电动机轴芯检查和由于设备元件的缺陷造成的更换、修理和修改。
亦未考虑由于设备元件质量低劣和设计不合理等原因对电气调试工作造价的影响。
遇有上述情况,可另计调试费。
(3)综合基价的调试范围只限于电气设备本身的调试,不包括电动机带动机械设备的试运工作,该工作属于试车范畴,应另行计算。
如何计算特殊保护装置安装工程量?
如何计算特殊保护装置安装工程量?
如何计算特殊保护装置安装工程量?
清单工程量与定额工程量计算规则相同,均按设计图示数量计算。
项目编码:030211007项目名称:避雷器
项目编码:030211001项目名称:电力变压器系统
项目编码:030211006项目名称:母线
项目编码:030211002项目名称:送配电装置系统
[例]如图所示为某配电所主接线图,能从该图中计算出哪些调试?并计算工程量。
某配电所主接线路
[解]所需计算的调试与工程量如下:
(1)避雷器调试1组
(2)变压器系统调试1个系统
(3)1kV以下母线系统调试1段
(4)1kV以下供电送配电系统调试3个系统
(5)特殊保护装置调试1套
清单工程量计算见表。
清单工程量计算表。

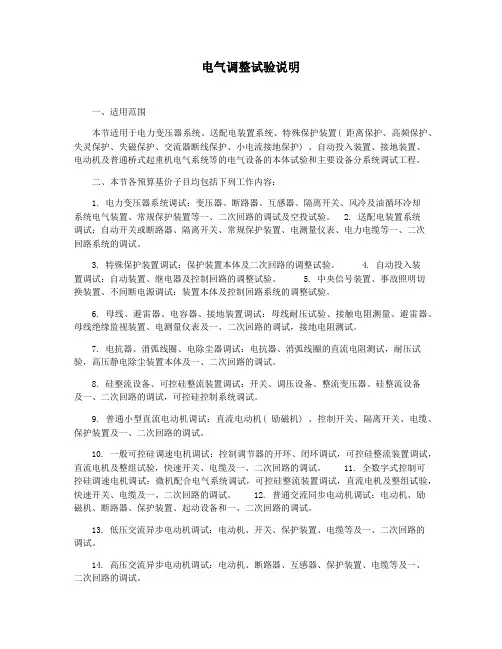

电气调整试验说明
电气调整试验说明一、适用范围本节适用于电力变压器系统、送配电装置系统、特殊保护装置( 距离保护、高频保护、失灵保护、失磁保护、交流器断线保护、小电流接地保护) 、自动投入装置、接地装置、电动机及普通桥式起重机电气系统等的电气设备的本体试验和主要设备分系统调试工程。
二、本节各预算基价子目均包括下列工作内容:1. 电力变压器系统调试:变压器、断路器、互感器、隔离开关、风冷及油循环冷却系统电气装置、常规保护装置等一、二次回路的调试及空投试验。
2. 送配电装置系统调试:自动开关或断路器、隔离开关、常规保护装置、电测量仪表、电力电缆等一、二次回路系统的调试。
3. 特殊保护装置调试:保护装置本体及二次回路的调整试验。
4. 自动投入装置调试:自动装置、继电器及控制回路的调整试验。
5. 中央信号装置、事故照明切换装置、不间断电源调试:装置本体及控制回路系统的调整试验。
6. 母线、避雷器、电容器、接地装置调试:母线耐压试验、接触电阻测量、避雷器、母线绝缘监视装置、电测量仪表及一、二次回路的调试,接地电阻测试。
7. 电抗器、消弧线圈、电除尘器调试:电抗器、消弧线圈的直流电阻测试,耐压试验,高压静电除尘装置本体及一、二次回路的调试。
8. 硅整流设备、可控硅整流装置调试:开关、调压设备、整流变压器、硅整流设备及一、二次回路的调试,可控硅控制系统调试。
9. 普通小型直流电动机调试:直流电动机( 励磁机) 、控制开关、隔离开关、电缆、保护装置及一、二次回路的调试。
10. 一般可控硅调速电机调试:控制调节器的开环、闭环调试,可控硅整流装置调试,直流电机及整组试验,快速开关、电缆及一、二次回路的调试。
11. 全数字式控制可控硅调速电机调试:微机配合电气系统调试,可控硅整流装置调试,直流电机及整组试验,快速开关、电缆及一、二次回路的调试。
12. 普通交流同步电动机调试:电动机、励磁机、断路器、保护装置、起动设备和一、二次回路的调试。
CSC-326系列保护装置调试记录
清除定值属性配置 “X”
清除主接线配置 “√”
大液晶模式
“X”
d) 面板灯设置
将光标用右键移至右侧,用上下键改变选择。按照表 6 进行设置,设置完按“SET”键后,最
底行出现“保存完闭”后按“QUIT”退出。
表6
名称
应设置结果
结论
第一盏灯
运行
第二盏灯
保持
第三盏灯 第四盏灯
保持 保持
第五盏灯
保持
第六盏灯
名称 背光常开模式 背光延时设置
表7 应设置结果 “X” 00:10:00
5.7.3 装置时钟设置正确,走时准确。
5.7.4 以太 1 网和以太 2 网地址已设置为非 0。
5.7.5 保护定值和装置参数固化正确。
5.7.6 装置运行正常,将版本号记入表 8 表8
序号
项目
1.
保护版本信息
2.
系统程序版本信息
CSC-326 系列数字式变压器保护装置 调试记录
编
制:肖远清
校
核:肖海华
审
定:
版本号: 文件代号: 出版日期:2004.05
CSC-326 系列数字式变压器保护路装置
调试记录
CSC-326 系列数字式变压器保护装置
调试记录
装置型号: 装置编号: 额定电压: 额定电流: 直流电压: 调试日期: _____________________ 调试人员: _____________________ 质检人员: _____________________
结论:各插件跳线及短接线连接设置正确。
()
5.4 直流稳压电源检查
5.4.1 经检查,本装置电源的自启动性能良好,失电告警继电器工作正常。( )
广东省电气安装定额2006
电抗器、消弧线圈、电除尘器调试
C2-14-50 C2-14-51 C2-14-52 C2-14-53 C2-14-54 电抗器、消弧线圈、电除尘器调试 电抗器、消弧线圈 干式 电抗器、消弧线圈、电除尘器调试 电抗器、消弧线圈 油浸式 电抗器、消弧线圈、电除尘器调试 电除尘器(m2以下)60 电抗器、消弧线圈、电除尘器调试 电除尘器(m2以下)100 电抗器、消弧线圈、电除尘器调试 电除尘器(m2以下)200 台 台 组 组 组 1 1 1 1 1
定额号
工程名称
单位
数量
发电机调试
C2-14-1 C2-14-2 C2-14-3 C2-14-4 C2-14-5 发电机、调相机系统调试 发电机、调相机(功率kW以下)500 发电机、调相机系统调试 发电机、调相机(功率kW以下)1500 发电机、调相机系统调试 发电机、调相机(功率kW以下)3000 发电机、调相机系统调试 发电机、调相机(功率kW以下)12000 发电机、调相机系统调试 发电机、调相机(功率kW以下)25000 系统 系统 系统 系统 系统 1 1 1 1 1
送配电装置系统调试
C2-14-12 C2-14-13 C2-14-14 C2-14-15 C2-14-16 C2-14-17 送配电装置系统调试 1kV以下 流供电 (综合) 交 送配电装置系统调试 10kV以下交流供电 负荷隔离 关 开 送配电装置系统调试 10kV以下交流供电 断路器 送配电装置系统调试 10kV以下交流供电 带电抗路 送配电装置系统调试 直流供电(V以下)500 送配电装置系统调试 直流供电(V以下)1650 系统 系统 系统 系统 系统 系统 1 1 1 1 1 1
母线、避雷器、电容器、接地装置调试
C2-14-43 C2-14-44 C2-14-45 C2-14-46 C2-14-47 C2-14-48 C2-14-49 母线、避雷器、电容器、接地装置调试 母线系统(KV以下)1 母线、避雷器、电容器、接地装置调试 母线系统(KV以下)10 母线、避雷器、电容器、接地装置调试 避雷器(KV以下)10 母线、避雷器、电容器、接地装置调试 电容器(KV以下)1 母线、避雷器、电容器、接地装置调试 电容器(KV以下)10 母线、避雷器、电容器、接地装置调试 独立接地装置 6根接地极以内 母线、避雷器、电容器、接地装置调试 接地网 段 段 组 组 组 组 系统 1 1 1 1 1 1 1
陕西省安装工程消耗量定额电气安装定额第十一章电气调整试验
陕西省安装工程消耗量定额电气安装定额第十一章电气调整试验第十一章电气调整试验一、本章内容包括电气设备的本体试验和分系统调试。
未包括成套设备的整体调试,即电气设备带动机械设备的试运工作,该工作属于“试车”范筹,应另行计算。
设备的分系统内所含的电气设备元件的本体试验已包括在该分系统调试项目之内。
二、送配电装置调试中的1kV以下交流供电系统调试项目适用于所有低压供电回路,应按下列规定计算。
1.从低压配电装置至分配电箱的供电回路中,凡带有可调元件的,均按一个调试系统计算。
2.引至低压配电柜的供电回路,按回路数计算调试系统。
3.从配电箱直接至电动机的供电回路,已包括在电动机的系统调试项目内,不得计算系统调试。
三、变压器系统调试按一台变压器一个系统计算。
包括该系统中的变压器本体、高压开关及隔离开关、电流互感器、测量仪表、继电保护等一次回路及二次回路试验。
变压器高压侧的绝缘子、电缆试验亦包括在变压器系统试验之内,绝缘子和电缆等单体试验,只在单独试验时使用,不得重复计算。
四、起重机电气装置、空调电气装置、各种机械设备的电气装置,如堆取料机、装料车、推煤车等成套设备的电气调试应分别按相应的分项调试项目执行。
五、本章项目不包括设备的烘干处理和设备本身缺陷造成的元件更换修理和修改,亦未考虑因设备元件质量低劣对调试工作造成的影响。
本章系按新的合格设备考虑的,如遇以上情况时,应另行计算。
经修配改或拆迁的旧设备调试,按相应项目人工、材料、机械乘以系数1.1。
六、调试项目不包括试验设备、仪器仪表的场外转移费用。
七、本调试项目系按现行施工技术验收规范编制的,凡现行规范(指编制时的规范)未包括的新调试项目和调试内容均应另行计算。
八、调试项目已包括熟悉资料、核对设备、填写试验记录、保护整定值的整定和调试报告的整理工作。
九、电力变压器如有“带负荷调压装置”,调试项目人工、材料、机械乘以系数1.12。
三卷变压器、整流变压器、电炉变压器调试按同容量的电力变压器调试项目,人工、材料、机械乘以系数 1.2。
安装工程计量与计价习题答案
安装工程计量与计价习题答案方便大家写作业习题答案:第一章1.名词解释(1)安装工程计量与计价:安装工程计量与计价,过去一般称为安装工程预算,是反映拟建工程经济效果的一种技术经济文件。
它一般从两个方面计算工程经济效果:一方面为“计量”,也就是计算消耗在工程中的人工、材料、机械台班数量;另一方面为“计价”,也就是用货币形式反映工程成本。
目前,我国现行的计价方法有定额计价方法和清单计价方法。
(2)施工图预算:(3)招标控制价:招投标控制价是在工程采用招标发包的过程中,由招标人根据国家或省级、行业建设主管部门颁发的有关计价依据和办法,按设计施工图纸计算的工程造价,其作用是招标人用于对工程发包的最高限价。
有的省、市又称拦标价、预算控制价、最高报价值。
2、填空题(1)项目建议书或可行性研究(2)招标发包、投标人(3)正当的索赔理由、有效的索赔证据、在合同约定的时间内提出(4)竣工验收、建设单位第二章1.填空题(1)直接费、间接费、利润税金、分部分项工程费、措施项目费、其他项目费、规费、税金(2)为直接从事安装工程施工的生产工人支付的、基本工资、工资性补贴、生产工人辅助工资、职工福利费、生产工人劳动保护费(3)招标人、尚未确定或者不可预见的(4)必然发生但暂时不能确定价格的2、名词解释(1)措施费:是指为完成工程项目施工,发生于该工程施工前和施工全过程中的安全、技术、生活等方面的非工程实体项目所需的费用。
(2)企业管理费:指施工现场和企业组织施工生产管理和经营管理所需费用。
内容包括:管理人员工资、办公费、差旅交通费、固定资产使用费、工具用具使用费、劳动保险费、工会经费、职工教育经费、财产保险费、财务费、税金(指企业按规定缴纳的房产税、车船使用税、土地使用税、印花税等)、其他。
(3)综合单价:是指完成一个计量单位的分部分项工程量清单项目或措施清单项目所需要的人工费、材料费、施工机械使用费和企业管理费与利润,以及一定范围内的风险费用。
接地装置调试
接地装置调试一、自动装置及信号系统调试,均包括继电器、仪表等元件本身和二次回路的调整试验,具体规定如下:1.备用电源自动投入装置,按联锁机构的个数确定备用电源自投装置系统数。
一个备用厂用变压器作为三段厂用工作母线备用的厂用电源,计算备用电源自动投入装置调试时,应为三个系统。
装设自动投入装置的两条互为备用的线路或两台变压器,计算备用电源自动投入装置调试时,应为两个系统。
备用电动机自动投入装置亦按此计算。
2.线路自动重合闸调试系统,按采用自动重合闸装置的线路自动断路器的台数计算系统数,综合重合闸也按此计算。
3.自动调频装置的调试,以一台发电机为一个系统。
4.同期装置调试,按设计构成一套能完成同期并车行为的装置为一个系统计算。
5.蓄电池及直流监视系统调试,一组蓄电池按一个系统计算。
6.事故照明切换装置调试,按设计能完成交直流切换的一套装置为一个调试系统计算,应急灯不计算调试费。
7.周波减负荷装置调试,凡有一个周率继电器,不论带几个回路,均按一个调试系统计算。
8.变送器屏以屏的个数计算。
9.中央信号装置调试,按每一个变电所或配电室为一个调试系统计算工程量。
10.不间断电源装置调试按容量以“套”为计量单位计算。
二、特殊保护装置,均以构成一个保护回路为一套,其工程量计算规定如下(特殊保护装置未包括在各系统调试项目之内,应另行计算):1.发电机转子接地保护,按全厂发电机共用一套考虑。
2.距离保护,按设计规定所保护的送电线路断路器台数计算。
3.高频保护,按设计规定所保护的送电线路断路器台数计算。
4.故障录波器的调试,以一块屏为一套系统计算。
5.失灵保护,按设置该保护的断路器台数计算。
6.失磁保护,按所保护的电机台数计算。
7.变流器的断线保护,按变流器台数计算。
8.小电流接地保护,按装设该保护的供电回路断路器台数计算。
9.保护检查及打印机调试,按构成该系统的完整回路为一套计算。
三、接地网的调试规定如下:1.接地网接地电阻的测定。
一般继电保护装置的调试方式
标准:
动作电流与整定值误差不超过±5%
A611、B611、C611、N611,电压测量回路端子
A621、B621、C621、N621,电压保护回路端子
A411、B411、C411、N411,电流测量回路端子
A421、B421、C421、N421,电流保护回路端子
要测量保护定值时就在对应的相与N之间输入电压电流即可,操作简单。
3、小技巧
①二次回路电或PT引入的一端),从两个端子输入110V或220V的工作电压(可以用PT控制箱完成)即可
2、有保持线圈的继电器的保持电流应不大于额定电流的80%
信号继电器:
DX系列等
直接找出线圈两端的端子输入电压,并在测量回路串联一个精度足够小的电流表(由于一般的动作电流很小,我们的设备没有足够精度进行电流测量,输入电压可以规避仪器自带电容电流造成继电器误动的情况),测量动作电流
标准:
1、动作电压不大于额定电压的70%
2、速断:使用物理锁死转盘,然后在线圈两端端子输入速断整定电流
该装置的检验项目和要求都比较多,如下:
1、转盘起动电流不应大于过流整定电流的40%
2、动作电流与整定值误差不超过±5%
3、返回系数为0.8~0.9
4、要求0.9倍速断动作电流时的动作时间,在反时限特性部分,1.1倍速断动作电流时的动作时间不大于0.15S
串联 并联
并联时:动作值=整定值
串联时:动作值=整定值×2
标准:
1、整定点动作值与整定值误差不应超过±3%
PRS-723A整机现场调试大纲.2.00.060901
-PRS-723A整机现场调试大纲Ver 2.00.060901编写:审核:批准:深圳南瑞科技有限公司二〇〇六年九月SZNARI/ZD-14-07-03-04深圳南瑞科技有限公司 第 1 页文档升级说明升级序号编辑人 戴振儒版本号.定版日期 2.00.060901修订人版本号.定版日期1修订说明修订人 版本号.定版日期 2修订说明修订人 版本号.定版日期 3修订说明PRS-723A失灵启动及辅助保护装置整机现场调试大纲1. 调试依据和仪器本大纲以《PRS-723A断路器失灵及辅助保护装置技术使用说明书》为依据,技术指标、保护原理、功能配置、端子接线、操作及使用方法可参考相应章节。
使用ONLLY继电保护测试仪、模拟断路器、数字万用表等设备进行调试。
2. 环境与电源1)环境温度:10℃~ 40℃2)相对湿度:45%~ 75%3)直流电源: 220V/110V4)允许偏差:-20%~ 15%3. 一般性检查PRS723A装置的电源板有两种型号,验证本工程所配电源板型号;检查机箱装配质量,确认各插件(WB7151、WB720、WB730B、WB731A、WB762)和总线板WB700E已经通过单板调试,且与工程设计相符;插入各插件,检查插件是否插入到位,装置面板应正确平整,标识齐全。
检查机箱的接地螺丝是否与插件面板、金属部件相通。
4. 装置电源检查按技术要求接好工作电源,打开装置的前面板,测量装置+5V电压(JP4的A1-A2)和继电器回路±15V电压(JP4的A16-C16),应满足:5V±0.15V, 30V±2V;模拟装置输入电源失电,检查装置异常接点通断。
5. 装置软件版本检查接好工作电源,查看装置的软件信息,检查软件版本与工程软件配置是否相符,并作好记录。
6. 交流量调试6.1. 交流插件CT额定值的配置按工程设计要求,进行交流插件CT额定值的配置和确认,并做好记录。
电气调试解释
1、电力变压器系统是指变压器本体、各电压线圈所连着的高压开关及隔离开关、电流互感器、测量仪表和继电保护等一次回路及二次回路的总称。
电力变压器系统电气调整工作内容包括:①变压器本体特性试验,配合吊芯检查试验,配合干燥试验,绕组电阻测定,变比测定,油的试验和鉴定,冲击及定相试验等。
②元件的试验、调整,如油断路器合闸及跳闸线圈的试验等。
油断路器动作电流,动作电压,跳闸及合闸速度测定,隔离开关接触电阻测定(110kv以上),电流互感器变比,伏-安特性,抽头电阻测定,仪表、继电器的检查,风冷装置的试验等。
③二次回路(包括继电保护及控制回路)的检查、试验和调整,如差动保护,过流保护,低电压保护装置及控制回路的通电检验(严格的应称为一次电流及工作电压检查),但不包括特殊保护及自动装置的试验、调整。
电力变压器系统调试不包括避雷器、自动投入装置、特殊保护装置和接地装置的调试。
2、送配电装置系统电气调试包括断路器、隔离开关、电流互感器、电抗器等一次设备及继电保护、测量仪表等二次回路的试验、调整。
该调试项目仅考虑了一般的继电保护装置(如保护过负荷的电流保护和保护短路的电流保护),不包括特殊保护及自动装置投入的试验调整。
①送配电装置系统调试适用于母线联络、母线分段、断路器回路,如设有母线保护时,母线分段断路器回路,除执行一个系统的送配电装置调试外,还要再执行一个母线调试。
②送配电装置系统调试不包括特殊保护及自动装置的调整。
所谓特殊保护装置是指电力方向保护,距离保护,高频保护及线路横联差动保护;所谓的自动装置是指备用电源自动投入,自动重合闸装置。
如采用这些保护装置和自动装置时,则应单独列项,数量与送配电装置“系统”数一致。
③ 380v及3~6kv电动机馈电回路设备(如开关柜或配电盘)的调试,已包括在电机检查接线及调试清单项目中。
④变压器(包括厂用变压器)向各级电压配电装置的进线设备,不应作为送配电装置系统,其调试工作已包括在变压器系统的调试清单中。
频率电压紧急控制保护装置调试记录
0.105
低频特殊轮
48.50
10
48.52
10.237
2.2、过频保护校验
项目
随机定值
动作值
动作时间
频率(HZ)
时间(S)
(HZ)
(S)
过频第一轮
51
1
51.01
1.019
过频第二轮
51.5
1
51.50
0.997
过频第三轮
52
1
51.98
1.009
2.3、低压保护校验
项目
随机定值
45.00
54.99
54.99
55.01
2、定值校验:
2.1、低频保护校验
项目
随机定值
动作值
动作时间
频率(HZ)
时间(S)
(HZ)
(S)
低频第一轮
49.00
1
48.98
1.026
低频第二轮
48.50
2
48.51
2.023
低频第三轮
48.00
1
48.02
1.015
加速切第二轮
Df/dt=1.3
0.1
f=48.80HZ
山 东 高 唐 生 物 电 厂
发压频控制装置试验报告
验收:
审核:
校验:
记录:
年 月 日
RCS-994B型频率电压紧急控制装置调试记录
1、采样精度检查:
电压幅值采样:
电压加5V
电压加10V
电压加57.7V
Ua1
Ub1
Ua1
Ua1
Ub1
Ua1
Ua1
Ub1
上行超速保护装置的试验方法
上行超速保护装置的试验方法:一、上行超速保护装置的配置上行超速保护装置包括速度监控元件和减速元件。
其速度监控元件可采用限速器,也可采用等效的装置,如装在电动机轴端的光电编码器。
其减速元件可采用安全钳、夹绳器、作用在曳引轮或最靠近曳引轮的曳引轮轴上的制动器(常用于无齿轮曳引电梯)。
同时应配置一个符合《规范》中第14.1.2规定的电气安全装置,当减速元件动作时,应使该电气安全装置动作。
二、上行超速保护装置的动作速度要求《规范》中要求上行超速保护的动作速度其下限值是电梯额定速度的115%,上限的动作速度应大于轿厢安全钳的限速器动作速度,但不得超过10%。
因此应查看上行超速保护装置的动作速度调试报告,与轿厢安全钳的限速器动作速度进行比较判断。
同时也应检查上行超速保护装置的型式试验副本。
三、上行超速保护动作试验方法(一)上行超速保护装置采用在轿厢或对重上装安全钳时将空载轿厢停于行程下部,轿厢以检修速度上行,人为动作限速器电气安全开关,电梯应能立即停止运行,短接该电气安全开关,人为让限速器机械动作,继续以检修速度上行,安全钳应能动作,同时电梯应立即停止运行(表明安全钳联动开关有效),短接该安全钳联动开关,操纵检修上行按纽,观察轿厢是否能继续运行。
判定方法:若曳引钢丝绳在曳引轮上出现打滑,或是曳引轮和曳引钢丝绳均无法运转,轿厢应无法继续被提起,表明安全钳动作可靠有效。
(二)上行超速保护装置采用夹绳器时1.当额定速度不大于1m/s时,可将空载轿厢停于下端站,断开主电源开关,人为松开制动器闸瓦,让轿厢自由上行,观察夹绳是否动作。
判定方法之一:当夹绳器动作时,轿厢立即停止运行,表明夹绳器动作可靠。
判定方法之二:当夹绳器动作时,轿厢减速继续运行,直到停止,也表明夹绳器动作可靠。
判定方法之三:当夹绳器动作时,轿厢减速继续运行后,又加速运行,则表明夹绳器动作不可靠。
2.当额定速度大于1m/s时,将空载轿厢停于行程下部,轿厢以检修速度上行,人为动作夹绳器电气安全开关,电梯应能立即停止运行,短接该电气安全开关,人为让夹绳器机械动作,操纵检修上行按纽,观察轿厢是否继续运行。
关于送配电系统调试
关于送配电系统调试展开全文第十一章电气调整试验1.调试过程、范围(1)电气工程调试的全过程包括设备的本体试验、分系统调试、整套设备的整体调试三个阶段。
本章调试的内容范围仅包括设备的本体试验和分系统调试,而不包括整体调试,应按专业定额另行计算。
(2)调试项目不包括设备的烘干处理、电缆故障查找、电动机轴芯检查和由于设备元件的缺陷造成的更换、修理和修改。
亦未考虑由于设备元件质量低劣和设计不合理等原因对电气调试工作造价的影响。
遇有上述情况,可另计调试费。
(3)综合基价的调试范围只限于电气设备本身的调试,不包括电动机带动机械设备的试运工作,该工作属于“试车”范畴,应另行计算。
(4)各项调试子目均包括熟悉资料、核对设备、填写试验记录和整理、编写调试报告等工作。
(5)电机的调试,未包括试验用的蒸汽、10KV以上电力和其他动力能源、介质消耗。
(6)配电装置调试中的1KV以下子目,适用于所有带调试元件的低压供电回路。
(7)从配电箱至电动机的供电回路已包括在电动机的系统调试子目之内,不得重复计算。
(8)馈线系统中的电缆试验、瓷瓶耐压、导线及设备的绝缘测定等工作,已包括在有关项目之内。
(9)供电桥回路中的断路器、母线分段断路皆作为独立的送配电设备系统计算调试费。
(10)综合基价是按一个系统一侧有一台断路器考虑的,若两侧皆有断路器则按两个系统计算。
2.电气调试的分项比例一个回路或系统的调整工作中包括:本体试验,附属高压及二次设备试验,断电器及仪表试验,一次电流及二次回路检查启动试验。
在编制预算时如需单独计算其中某一项(阶段)的调试费用可按表9中的百分比计算。
3.电气调试的费用内容费用包括:(1)电气调试所需的电力消耗,试验用的消耗及仪表使用费。
