常用钻具组合
各类钻具组合
（1）常规钻具组合。
钻头+配合接头+钻铤+配合接头+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。
（2）满眼钻具组合。
钻头+1号钻头稳定器(1—3个)+短钻铤+2号稳定器(挡板)+无磁钻铤1。
2根+3号稳定器+大钻铤1根+4号稳定器+钻铤+加重钻杆+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。
（3）钟摆钻具组合。
钻头+钻铤(易斜地层选用大钻铤或加重钻铤)+稳定器+钻铤+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。
直井中所用钟摆钻具组合一般为钻头+钻铤1—3根+稳定器+钻铤+钻杆+方钻杆阀或方钻杆保护接头+方钻杆；吊打钻井的钻具组合一般为钻头+钻铤2柱+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。
（4）塔式钻具组合。
钻头+大尺寸钻铤1柱+中尺寸钻铤2柱+小尺寸钻铤3柱+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。
（5）定向井各井段钻具组合。
①造斜段钻具组合。
钻头+井下动力钻具+弯接头+无磁钻铤+钻铤+震击器+加重钻杆+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。
②增斜段钻具组合。
钻头+稳定器(挡板)+无磁钻铤1～2根+稳定器+钻铤1根+稳定器+钻铤+加重钻杆+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。
③稳斜段钻具组合。
稳斜段采用满眼钻具组合。
④降斜段钻具组合。
钻头+无磁钻铤1。
2根+稳定器+钻铤1根+稳定器+钻铤1根+稳定器+钻铤+加重钻杆+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。
⑤水平段钻具组合。
钻头+钻头稳定器+无磁钻铤1根+稳定器+无磁承压钻杆2根+斜坡钻杆+加重钻杆+随钻震击器+加重钻杆+钻杆+方钻杆阀或方钻杆保护接头+方钻杆。
（6）打捞钻具组合。
卡瓦打捞矛(简)、内外螺纹锥等打捞工具的钻具组合一般为打捞工具+安全接头+下击器+钻铤+钻杆。
随钻打捞工具的钻具组合一般为：钻头+随钻打捞杯(打捞篮)+钻铤1柱+钻杆。
磨铣工具的钻具组合为：磨鞋(铣鞋)+钻铤1柱+钻杆。
使用液压上击器的钻具组合为：打捞工具+安全接头+液压上击器+加速器+钻杆。
定向井底钻具组合的类型
定向井底钻具组合的类型吕永华根据井底钻具组合的设计目的或作用效果不同，可分为以下三类：增斜、降斜、稳斜。
实际上常规定向井的最基本钻具组合有四个，即马达造斜钻具，转盘增斜、降斜和稳斜。
在渤海地区常用钻具组合的总结如下：1、在12-1/4井眼中四套基本钻具组合有：马达造斜：12-1/4BIT+9-5/8Motor（1.15-1.5）+11-3/4STB+8NMDC+8HOS+8S.NMDC+F/V+7-3/4(F/J+JAR)+5HWDP(14)转盘增斜：12-1/4BIT+12-1/4STB+8NMDC(1)+8DC(2)+12-1/4STB+8DC(1)+12-1/4STB+8DC(5)+5HWDP(20)BOR：(2-4)º/30m降斜：12-1/4BIT+8NMDC(1)+12-1/4STB+8DC(1)+12-1/4STB+8DC(5)+5HWDP(20)BOR：-(2-3)º/30m强降斜在钻头上加两根钻挺。
稳斜：12-1/4BIT+12-1/4STB+8S.DC(2) +12-1/4STB+8DC(1)+12-1/4STB+8DC(5)+5HWDP(20)2、可以通过调整扶正器扶正翼尺寸的大小、扶正器之间钻挺的长度和钻压的大小达到不同的增降或者稳斜的效果如下：微增组合：12-1/4Bit+12-1/4STB+8DC(1)+12-1/4STB+8DC(1)+12-1/4STB+8DC(5)+5HWDP(20)微降组合：12-1/4Bit+8S.DC(1)+12-1/4STB+8DC(1)+12-1/4STB+8DC(5)+5HWDP(20)井底钻具组合表现出不同的效果，是由于不同的钻具组合具有各自的力学特性，这主要是钻头处产生的侧向力的方向和大小的不同。
从而使钻头按照预定的轨迹前进。
如果钻头不是按照预定的井眼轨迹前进，就需要在适当的时候，起钻调整钻具组合。
调整钻具的原因有三个：1、井斜不合适 2、方位不合适 3、井斜方位都不合适钻具组合的调整一般都在稳斜井段进行，调整钻具组合时应考虑以下几点：1、经调整后的钻具入井后具有预料的性能2、一般情况下采用微调的形式，以避免大幅度增斜/降斜导致稳斜段狗腿太大，造成井下事故3、尽量争取调整后的钻具能有较长的井段的进尺，以避免反复起下钻调整钻具，一是保证快速钻进，二是避免波浪形井眼轨迹地层因素同样影响着井眼轨迹，很明显同一套钻具组合在不同的地层表现出的性能是不一样的，或者说轨迹方位和井斜的变化率是不一样的，这是由于不同的地层因素的影响，主要有以下影响因素：1、地层倾角2、地层各向异性3、井眼方位与地层上倾方位之间的夹角4、钻压，井斜角，转速和钻头类型通常来说地层因素对井眼轨迹的影响有：1、通过软硬交错的地层，通常钻头倾向于垂直地层层面钻进2、如果层装地层倾角大于45度，通常钻头倾向与地层层面钻进3、如果预计钻进方向同于地层上倾方向，方位将按钻头自然漂移趋势漂移，而井斜将增加很快；如果预计钻进方向在地层上倾方向的左边，钻头将右漂；反之左漂。
常规钻具组合
各种常规钻具组合1、满眼钻具（packed hole assembly ）又称刚性配合钻具或刚性满眼钻具,是一种安装在钻柱下部的刚度较大而且井径与钻柱外径之间间隙较小的防止井斜角和井眼曲率变大的一种钻具组合。
刚性满眼钻具一般是由几个外径与钻头直径相近的扶正器与一定长度外径较大的钻铤所组成。
它的防斜原理是在钻头以上的下部钻柱上安装一定数量的扶正器，以扶正合钻铤；提高下部钻柱的刚度，减少其弯曲程度，以消除钻头的严重倾斜，使其能减小和限制由于钻柱弯曲而产生的增斜力，同时扶正器能支撑在井壁上，抗衡地层自然造斜力，以达到控制井斜在最小范围内变化的目的。
为了发挥满眼钻具的防斜作用，在钻具上至少要有三个稳定点，除在靠近钻头处有一个扶正器外，其上面应再安放两个扶正器才能保持有三点接触井壁。
如果只有两点接触，钻柱就能循沿一条曲线，不能保证井眼的直线性。
如果有三点接触，就能保证井眼的直线性和限制钻头的横向移动。
1）在垂直或接近垂直的井眼中钻具的防斜作用：当钻具在垂直或接近垂直的井眼中工作时，它的作用是保持井眼沿直线方向加深。
2）增斜时钻具的防斜作用：当钻进时井斜较大的地层时，满眼钻具能有力地抵抗地层横向力，减小井斜的变化。
满眼钻具在增斜地层中，能限制井斜角的增大速度，可防止狗腿、键槽等现象的发生。
3）降斜时钻具的作用：如果井眼已发生了偏斜，而地层横向力又使其趋向恢复垂直状态，满眼钻具的作用是防止井斜角过快地减小。
钻具在降斜时能有力地抗衡地层降斜力，减少井眼的降斜率，使其不致于产生狗腿、键槽等不良现象。
2、钟摆钻具钟摆钻具是为了减少井斜角而设计的一种钻具组合，是利用斜井内切点以下钻铤重量的横向分力把钻头推向井壁低的一侧，以达到逐渐减小井斜的效果。
这个横向分力如钟摆一样，所以称之为“钟摆力”，运用这个原理组合的钻具称为钟摆钻具。
对于一定斜度的井眼来说，井斜角是一定的，因此增大降斜力的主要方法是增大切点以下的钻铤重量，其办法有二：一是使用大尺寸钻铤或加重钻铤。
5种常规钻具组合的不同特点
定向井工程师培训系列之五(定向井钻具组合)
--定向井常用钻具组合--
陈秋炎 200908 新疆
一
定向井常用钻具组合的分类 定向井常用钻具组合的分类 常规钻具组合 导向钻具组合 旋转导向钻具组合
二
三
四
一、定向井常用钻具组合的分类
一、常规钻具组合 造斜钻具组合 斜向器（也叫变向器）造斜 井下马达造斜 增斜钻具组合 稳斜钻具组合 降斜钻具组合 二、导向钻具组合 三、旋转导向钻具组合
二、常规钻具组合－增斜钻具组合
常用增斜钻具组合为：钻头十近钻头扶正器十非磁钻铤十钻铤（非磁钻 铤和钻铤的总长度为18～30米之间）十扶正器十钻铤（10米）十扶正 器十钻铤十随钻震击器十加重钻杆十钻杆（见图9－10，从下至上，增 斜效果越来越强。图中UG是指尺寸不足的扶正器）
二、常规钻具组合－增斜钻具组合
施工注意事项： 1．按设计钻井参数钻进，均匀送钻，使井眼曲率变化平缓。 2．每钻进25～50米测量一次，掌握井斜、方位的变化趋势，随时跟踪轨迹走 向。如果增斜率不能满足设计要求，应及时采取措施： （1）调整钻压改变增斜率。增加钻压可使增斜率增大，减小钻压，则使增斜 率降低。 （2）更换钻具组合，改变近钻头扶正器与相邻扶正器之间的距离。改变的范 围为10～30米，距离越短，增斜率越低，距离越长，增斜率越高； （3）改变近钻头扶正器与相邻扶正器之间的钻铤刚性，刚性越高，增斜率越 低；刚性越低，增斜度越高。 （4）钻头底部距近钻头扶正器翼片中部的距离为0.7～1.2米。 3．如果增斜率比设计值稍低（1.5°／30米以内），可采用强行增斜法。 （1）接单根后，开泵至设计排量，慢慢加压至设计钻压的75％左右； （2）转动转盘至设计转速，同时逐步增加钻压至允许的最大钻压； （3）钻完一个单根时，马上停转盘，钻压不回零，上提钻具。 （4）划眼时，井底的最后2米左右不划眼。 采用强行增斜法要注意：一是当前钻进的转盘扭矩不应过大；二是启动转盘时， 要保持钻压达到预定的数值；三是整个井下钻具各组件质量应合格；四是采用 这种特殊方法只能达到微增效果（增斜率可提高1.2°／30米左右——经验数 据）。
钻具组合

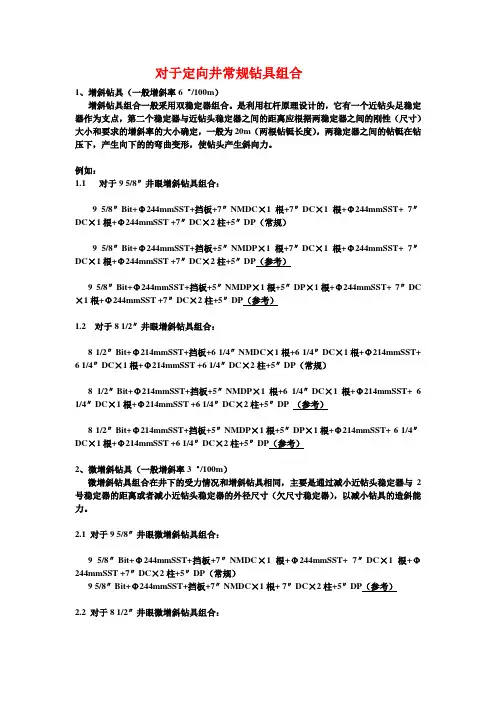

对于定向井常规钻具组合1、增斜钻具（一般增斜率6゜/100m）增斜钻具组合一般采用双稳定器组合。
是利用杠杆原理设计的，它有一个近钻头足稳定器作为支点，第二个稳定器与近钻头稳定器之间的距离应根据两稳定器之间的刚性（尺寸）大小和要求的增斜率的大小确定，一般为20m（两根钻铤长度），两稳定器之间的钻铤在钻压下，产生向下的的弯曲变形，使钻头产生斜向力。
例如：1.1 对于9 5/8″井眼增斜钻具组合：9 5/8″Bit+Φ244mmSST+挡板+7″NMDC×1根+7″DC×1根+Φ244mmSST+ 7″DC×1根+Φ244mmSST +7″DC×2柱+5″DP（常规）9 5/8″Bit+Φ244mmSST+挡板+5″NMDP×1根+7″DC×1根+Φ244mmSST+ 7″DC×1根+Φ244mmSST +7″DC×2柱+5″DP（参考）9 5/8″Bit+Φ244mmSST+挡板+5″NMDP×1根+5″DP×1根+Φ244mmSST+ 7″DC ×1根+Φ244mmSST +7″DC×2柱+5″DP（参考）1.2 对于8 1/2″井眼增斜钻具组合：8 1/2″Bit+Φ214mmSST+挡板+6 1/4″NMDC×1根+6 1/4″DC×1根+Φ214mmSST+ 6 1/4″DC×1根+Φ214mmSST +6 1/4″DC×2柱+5″DP（常规）8 1/2″Bit+Φ214mmSST+挡板+5″NMDP×1根+6 1/4″DC×1根+Φ214mmSST+ 6 1/4″DC×1根+Φ214mmSST +6 1/4″DC×2柱+5″DP （参考）8 1/2″Bit+Φ214mmSST+挡板+5″NMDP×1根+5″DP×1根+Φ214mmSST+ 6 1/4″DC×1根+Φ214mmSST +6 1/4″DC×2柱+5″DP（参考）2、微增斜钻具（一般增斜率3゜/100m）微增斜钻具组合在井下的受力情况和增斜钻具相同，主要是通过减小近钻头稳定器与2号稳定器的距离或者减小近钻头稳定器的外径尺寸（欠尺寸稳定器），以减小钻具的造斜能力。
石油钻井行业钻具组合类型及选用
石油钻井行业钻具组合类型及选用一、钻柱组合1、钻具组合(钻具配合)：指组成一口井钻柱的各钻井工具的选择和连接。
2、下部钻具组合：指最下部一段钻柱的组成。
3、钻柱：是指自水龙头以下钻头以上钻具管串的总称。
由方钻杆、钻杆、钻铤、接头、扶正器等钻具所组成。
4、倒换钻具：下钻时，改变部分立根原先的下入顺序，以改变钻具的受力情况。
5、井下三器：指扶正器、减振器和震击器。
6、钻柱中和点：钻柱的总重量减去给钻头加压所用的那部分钻柱的重量，而形成一个即不受拉又不受压的位置，就叫钻柱的中和点。
二、主要钻具组合类型钻柱是联通地面与井下的枢纽。
不同的钻柱结构及在井下的受力状态，决定了钻头所受钻压的大小和方向。
如定向钻进或井斜较大时，钻头所受实际钻压比钻压表显示的数据要小，若钻柱组合中带有扶正器，实际钻压更小。
同时，由于扶正器与井壁的磨擦作用，使得钻头工作平稳性增强，有利于钻头的使用。
①(刚性)满眼钻具：由外径接近于钻头直径的多个稳定器和大尺寸钻铤组成的下部钻具组合。
用于防斜稳斜。
②塔式钻具：由直径不同的几种钻铤组成的上小下大的下部钻具组合。
用于防止井斜。
③钟摆钻具：在已斜井眼中，钻头以上，切点以下的一段钻铤犹如一个“钟摆”，钻头在这段钻铤的重力的横向分力——即钟摆力作用下，靠向并切削下侧井壁，从而起到减小井斜角的作用。
运用这个原理组合的下部钻具组合称钟摆钻具。
用于防斜和纠斜。
三、增、降、稳斜钻具组合1、降斜组合:2、增斜组合：3、稳斜组合:稳定器在钻具组合中的安放位置不同，钻具组合所表现的性质就不同，一般地将，近钻头稳定器离钻头越近，钻头的增斜力就越大，反之钻头的增斜力则越小。
对于用两只以上稳定器的钻具组合来讲，一号稳定器和二号稳定器之间的距离在有效范围内越大，钻头的增斜力越大，反之钻头的增斜力越小。
四、满眼钻具组合1、满眼钻具组合控制井斜的原理是什么？能减小井斜角吗？产生井斜的原因归结有三：1钻头对井底的不对称切削；2钻头轴线相对于井眼轴线发生倾斜；3钻头上侧向力导致对井底的侧向切削。
定向井常用钻具组合
定向井常用钻具组合定向井常用钻具组合反钟摆钻具组合，用于钻油气直并进行防斜打快的井底钻具组合，即其结构特征是：自下而上由钻头、加重钻杆(或细钻铤)、稳定器、短重钻铤、稳定器和长重钻铤串组成。
具有第一跨弓形向上和钻头倾角为负的变形行性，降斜力随钻压增大而增加和防斜打快的功能。
与现有常规纠斜技术的钟摆钻具相比，反钟摆钻具组合具有更好的纠斜效果，而且钻压越大其纠斜效果越好，达到防斜与打快的统一，能显著提高井身质量和降低钻井成本。
该项技术也可广泛用于地质钻探、地热钻井及其他地下工程施工中要求打直打快的场合。
（l）弯接头带动力钻具——造斜钻具目前，最常用的造斜钻具组合是采用弯接头和井下动力钻具组合进行定向造斜或扭方位施工。
这种造斜钻具组合是利用弯接头使下部钻具产生一个弹性力矩，迫使井下动力钻具（螺杆钻具或涡轮）驱动钻头侧向切削，使钻出的新井眼偏离原井眼轴线，达到定向造斜或扭方位的目的。
造斜钻具的造斜能力与弯接头的弯曲角和弯接头上边的钻铤刚性大小有关。
弯接头的弯曲角越大，弯接头上边的钻铤刚性越强则造斜钻具的造斜能力也越强，造斜率也越高。
弯接头的弯曲角应根据井眼大小，井下动力钻具的规格和要求的造斜率的大小选择。
现场常用弯接头的角度为1°～2.5°，一般不大于3°弯接头在不同条件下的造斜率。
造斜钻具组合使用的井下动力钻具型号应根据造斜井段或扭方位井段的井深选择。
使用井段在1000m以内，一般采用涡轮钻具或螺杆钻具，深层定向造斜或扭方位应使用耐高温的井下马达。
造斜钻具组合、钻井参数设计和钻头水眼应根据厂家推荐的钻井参数设计。
由于井下动力钻具的转速高，要求的钻压小（一般3～8t），因此，使用的钻头不宜采用密封轴承钻头，尤其是在浅层，可钻性好的软地层应使用铣齿滚动轴承钻头或合适的复合片PDC钻头。
（2）增斜钻具增斜钻具组合一般采用双稳定器钻具组合。
增斜钻具是利用杠杆原理设计的。
它有一个近钻头足尺寸稳定器作为支点，第二个稳定器与近钻头稳定器之间的距离应根据两稳定器之间钻铤的刚性（尺寸）大小和要求的增斜率大小确定。
钻具组合
59,DXJ_J4,Φ215.9mm钻头+177.8mm钻铤27m+Φ158.8mm钻铤108m+127mm钻杆
56,DXJ_J1,Φ215.9mm钻头+177.8mm钻铤9m+215mm扶正器+177.8mm钻铤9m+215mm扶正器+177.8mm钻铤27m+Φ158.8mm钻铤108m+127mm钻杆
57,DXJ_J2,Φ244.5mm钻头+Φ203mm无磁钻铤9m+Φ244mm稳定器+Φ203mm钻铤9m+Φ244mm稳定器+Φ178mm钻铤108m+Φ158.8mm钻铤81+投入式止回阀+Φ127mm钻杆
31,ZJ3_1,Φ215.9mm钻头+Φ177.8mm钻铤54m+Φ158.8mm钻铤135m+Φ127mm钻杆
32,ZJ3_2,Φ215.9mm钻头+177.8mm钻铤9m+215mm扶正器+177.8mm钻铤9m+215mm扶正器+177.8mm钻铤27m+Φ158.8mm钻铤108m+127mm钻杆
35,ZJ3_5JX,Φ215.9mm钻头+Φ165mm螺杆+弯接头+Φ165mm无磁钻铤9m+Φ158.8mm钻铤108m+投入式止回阀+Φ127mm钻杆
钻具的识别、组成及组合
第 15 页
钻具的识别、组成及常用组合
第一节 钻具的基本组成 ③正规式：主要用于内加厚钻杆及钻头、打捞工具。其特点是接头 内径加厚处内径管体内径，钻井液流动阻力大，但外径最小， 强度较大。 三种类型接头均采用V型螺纹，但扣型、扣距、锥度及尺寸等都 有很大的差别。
内螺纹接头 （母接头）
外螺纹接头 （公接头）
下不 断产生塑性流动。这和车刀切削软金属的过程类似。
第 27 页
钻具的识别、组成及常用组合
第二节
钻头
刮刀钻头破碎脆性岩石的过程为： 碰撞→ 压碎及小剪切→大剪切。 （1）碰 撞：刃前岩石发生剪切破 碎后，刀刃在旋转扭矩作用下向 前推进， 碰撞刃前岩石。 （2）压碎及小剪切：扭转力增大， 压碎刃前岩石，产生小剪切破坏。 （3）大剪切：扭转力继续增大到 某一极限值，刃前岩石沿剪切面 破碎，而后扭转力突然减小。
钻具的识别、组成及常用组合
第二节
钻头
第 25 页
钻具的识别、组成及常用组合
第二节
钻头
3. 工作指标
钻头进尺（米） 钻头工作寿命（小时） 机械钻速（米/小时）
单位进尺成本（元/米）：
C pm
Cb C r (t t t ) H
Cpm钻井直接成本,元/m ;Cb钻头成本，元/只;Cr钻机作业 费，元/h;t钻头工作时间，h ;tt起下钻、接单根时间， h；H单只钻头总进尺，m;
第一节
钻具的基本组成
（4）规范： 壁厚：9 ～ 11mm 外径：
60.30 2 38 , 73.00 2 7 8
"
,
88.90 3 12 " , 101.60 4
"
钻具 组合
（l）弯接头带动力钻具——造斜钻具
目前，最常用的造斜钻具组合是采用弯接头和井下动力钻具组合进行定向造斜或扭方位施工。这种造斜钻具组合是利用弯接头使下部钻具产生一个弹性力矩，迫使井下动力钻具（螺杆钻Байду номын сангаас或涡轮）驱动钻头侧向切削，使钻出的新井眼偏离原井眼轴线，达到定向造斜或扭方位的目的。
（4）降斜钻具
降斜钻具一般采用钟摆钻具组合，利用钻具自身重力产生的钟摆力实现降斜目的。根据设计剖面要求的降斜率和井斜角的大小，设计钻头与稳定器之间的距离，便可改变下部钻具钟摆力的大小；
降斜井段的钻井参数设计，应根据井眼尺寸限定钻压，以保证降斜效果，使降斜率符合剖面要求。
造斜钻具组合使用的井下动力钻具型号应根据造斜井段或扭方位井段的井深选择。使用井段在1000m以内，一般采用涡轮钻具或螺杆钻具，深层定向造斜或扭方位应使用耐高温的井下马达。
造斜钻具组合、钻井参数设计和钻头水眼应根据厂家推荐的钻井参数设计。
由于井下动力钻具的转速高，要求的钻压小（一般3～8t），因此，使用的钻头不宜采用密封轴承钻头，尤其是在浅层，可钻性好的软地层应使用铣齿滚动轴承钻头或合适的复合片PDC钻头。
增斜钻具组合应用的钻井参数应根据下部钻具的规格，两稳定器之间的距离和要求的增斜率进行设计。（3）微增斜钻具微增斜钻具组合在井下的受力情况和增斜钻具相同。主要是通过减小近钻头稳定器与2号稳定器的距离或减小近钻头稳定器的外径尺寸（磨损的稳定器），减小钻具的造斜能力。微增斜钻具用于钻进悬链线剖面，二次剖物线剖面等要求低增斜率的井段。也可用于因地面因素使稳斜钻具达不到稳斜效果，故呈现降斜趋势的井段。采用合适的微增斜钻具可以收到理想的稳斜效果。
造斜钻具的造斜能力与弯接头的弯曲角和弯接头上边的钻铤刚性大小有关。弯接头的弯曲角越大，弯接头上边的钻铤刚性越强则造斜钻具的造斜能力也越强，造斜率也越高。
钻具组合
钻具组合一、13-3/8″井眼钻具组合:1、导管:钻具组合:Ф660mm钻头+Ф203.2mm钻铤*2根+Ф127mm钻杆2、一开直井段:钻具组合: Ф444.5mm钻头+Ф203.2mm无磁钻铤*1根+Ф203.2mm钻铤*5根+Ф127mm 钻杆钻进参数: 20~50kN, 65r/min, 60~70L/S, 吊打钻进.3、二开直井段:钻具组合:Ф311.15mm钻头+Ф203.2mm无磁钻铤*1根+Ф203.2mm钻铤*8根+Ф177.8mm 钻铤*3根+127.0mm钻杆钻进参数: 160~180kN, 65r/min, 48L/S, 控制井斜,否则吊打钻进.4、二开造斜段:0-50度钻具组合:Ф311.15mm钻头+Ф196.9mm1°30′单弯动力钻具+定向接头+Ф177.8mm无磁钻铤*1根Ф177.8mm钻铤*2根+φ127.0mm加重钻杆*30根+φ127.0mm钻杆钻进参数：38L/S 泵压10~12Mpa 压差1~1.5Mpa ,造斜率: 25度/100米., (Ф196.9mm1°45′单弯造斜率35度/100米. )5、二开稳斜段:(井斜小于50度)钻具组合:Ф311.15mm钻头+Ф311mm近钻头扶正器*1只+Ф203.2mm短钻铤*1根+φ310 mm 钻柱扶正器*1只+Ф203.2mm无磁钻铤*1根+Ф310mm钻柱扶正器*1只+φ196mm随钻震击器+φ127.0mm加重钻杆*30根+φ127.0mm钻杆钻进参数：160~180kN, 65r/min, 48L/S,说明: 该组合可连接第四只扶正器.6、二开第二造斜段:钻具组合:Ф311.15mm钻头+Ф197mm1°45′单弯动力钻具+定向接头+Ф127mm无磁乘压钻杆*2根+φ127.0mm斜坡钻杆*30根+φ127.0mm加重钻杆*30根+φ127.0mm钻杆钻进参数：36L/S 泵压10~12Mpa 压差1~1.5Mpa ,注释: 1、斜坡钻杆要根据斜井段长度加入.2、该组合造斜率为35度/100米.3、该组合可用于单增剖面.7、二开水平段(稳斜段):钻具组合:Ф311.15mm钻头+Ф311mm近钻头扶正器*1只+Ф203.2mm短钻铤*1根+φ311 mm 钻柱扶正器*1只+Ф127mm无磁乘压钻杆*2根+Ф127mm斜坡钻杆*15根+φ127.0mm加重钻杆*10根+φ196mm随钻震击器+φ127.0mm加重钻杆*20根+φ127.0mm钻杆钻进参数：160~180kN, 65r/min, 48L/S,特别说明: 以上组合适用于胜利油田2000米以内井深.1、一开直井段:钻具组合: Ф444.5mm钻头+Ф203.2mm无磁钻铤*1根+Ф203.2mm钻铤*5根+Ф127mm 钻杆钻进参数: 20~50kN, 65r/min, 60~70L/S, 吊打钻进.2、二开直井段:钻具组合:Ф244.5mm钻头+Ф177.8mm无磁钻铤*1根+Ф177.8mm钻铤*8根+Ф127.0mm 钻杆.钻进参数: 140~160kN, 65r/min, 45L/S, 控制井斜,否则吊打钻进.3、二开第一造斜段:0-45度钻具组合:Ф244.5mm钻头+Ф171.5mm1°30′单弯动力钻具+定向接头+Ф158.8mm无磁钻铤*1根Ф158.8mm钻铤*2根+φ127.0mm加重钻杆*30根+φ127.0mm钻杆钻进参数：30L/S 泵压10~12Mpa 压差1~1.5Mpa ,造斜率: 30度/100米., (Ф171.5mm1°45′单弯造斜率33度/100米. )4、二开第二造(增)斜段:(井斜小于90度)钻具组合:Ф244.5mm钻头+Ф244mm近钻头扶正器*1只+Ф158.8mm无磁钻铤*1根+φ177.8mm无磁钻铤*1根+Ф244mm钻柱扶正器*1只+φ127.0mm斜坡钻杆*20根+φ127.0mm加重钻杆*10根+φ165mm随钻震击器+φ127.0mm加重钻杆*20根+φ127.0mm钻杆钻进参数：160~180kN, 65r/min, 40L/S,注释: 1、斜坡钻杆要根据斜井段长度加入.2、该组合造斜率为12度/100米.5、二开第三造斜段:钻具组合:Ф244.5mm钻头+Ф171.5mm1°45′单弯动力钻具+定向接头+Ф127mm无磁乘压钻杆*2根+φ127.0mm斜坡钻杆*30根+φ127.0mm加重钻杆*30根+φ127.0mm钻杆钻进参数：30L/S 泵压10~12Mpa 压差1~1.5Mpa ,注释: 1、斜坡钻杆要根据斜井段长度加入.2、该组合造斜率为33度/100米.3、该组合可用于单增剖面.6、二开井段通井:钻具组合:Ф244.5mm钻头+钻头扶正器*1只+φ127.mm无磁乘压钻杆*2根+φ127.0mm斜坡钻杆*20根+φ127.0mm加重钻杆*10根+φ165mm随钻震击器+φ127.0mm加重钻杆*20根+φ127.0mm钻杆6、水平段:钻具组合:Ф244.5mm钻头+Ф244mm近钻头扶正器*1只+Ф177.8mm无磁钻铤*1根+Ф244mm钻柱扶正器*1只+φ127.mm无磁乘压钻杆*2根φ127.0mm斜坡钻杆*20根+φ127.0mm加重钻杆*10根+φ165mm随钻震击器+φ127.0mm加重钻杆*20根+φ127.0mm钻杆钻进参数：120~140kN, 65r/min, 40L/S,注释: 斜坡钻杆要根据斜井段和水平段长度加入.特别说明: 以上组合适用于胜利油田2000米以内井深.1、一开直井段:钻具组合: Ф444.5mm钻头+Ф203.2mm无磁钻铤*1根+Ф203.2mm钻铤*5根+Ф127mm 钻杆钻进参数: 20~50kN, 65r/min, 60~70L/S, 吊打钻进.2、二开直井段:钻具组合:Ф311.15mm钻头+Ф203.2mm无磁钻铤*1根+Ф203.2mm钻铤*8根+Ф177.8mm 钻铤*3根+127.0mm钻杆钻进参数: 140~160kN, 65r/min, 48L/S, 控制井斜,否则吊打钻进.3、三开直井段:钻具组合:Ф215.9mm钻头+Ф177.8mm无磁钻铤*1根+Ф177.8mm钻铤*2根+Ф158.8mm 钻铤*9根+127.0mm钻杆钻进参数: 140~160kN, 65r/min, 32L/S, 控制井斜,否则吊打钻进.<40kn,4、三开第一造斜段:0-45度钻具组合:Ф2159mm钻头+Ф165mm1°30′单弯动力钻具+定向接头+Ф158.8mm无磁钻铤*1根Ф158.8mm钻铤*2根+φ127.0mm加重钻杆*30根+φ127.0mm钻杆钻进参数：32L/S 泵压10~12Mpa 压差1~1.5Mpa ,造斜率: 30度/100米.,5、三开第二造(增)斜段:(井斜小于90度)钻具组合:Ф215.9mm钻头+Ф215.0mm近钻头扶正器*1只+Ф158.8mm无磁钻铤*1根+φ158.8mm无磁钻铤*1根+Ф214mm钻柱扶正器*1只+φ127.0mm斜坡钻杆*20根+φ127.0mm加重钻杆*10根+φ165mm随钻震击器+φ127.0mm加重钻杆*20根+φ127.0mm钻杆钻进参数：140~180kN, 65r/min, 35L/S,注释: 1、斜坡钻杆要根据斜井段长度加入.2、该组合造斜率为12度/100米.(在井斜45度的基础上)6、三开第三造斜段:钻具组合:Ф215.9mm钻头+Ф165.mm1°45′单弯动力钻具+定向接头+Ф159mm无磁钻铤*2根+φ127.0mm斜坡钻杆*20根+φ127.0mm加重钻杆*30根+φ127.0mm钻杆钻进参数：30L/S 泵压10~12Mpa 压差1~1.5Mpa ,注释: 1、斜坡钻杆要根据斜井段长度加入.2、该组合造斜率为33度/100米.3、该组合可用于单增剖面.7、三开稳斜段:井斜大于80度钻具组合:Ф215.9mm钻头+Ф215mm近钻头扶正器*1只+Ф159mm无磁钻铤*1根+Ф214mm 钻柱扶正器*1只+φ127.0mm斜坡钻杆*20根+φ127.0mm加重钻杆*10根+φ165mm随钻震击器+φ127.0mm加重钻杆*20根+φ127.0mm钻杆钻进参数：140~180kN, 65r/min, 35L/S,注释: 斜坡钻杆要根据斜井段和水平段长度加入.8、三开降斜段:钻具组合:Ф215.9mm钻头+Ф165mm1°单弯动力钻具+定向接头+Ф127mm无磁乘压钻杆*2根+φ127.0mm斜坡钻杆*30根+φ127.0mm加重钻杆*30根+φ127.0mm钻杆钻进参数：32L/S 泵压10~13Mpa 压差1~1.5Mpa ,注释: 1、斜坡钻杆要根据斜井段长度加入.2、该组合造斜率为19度/100米.9、三开井段通井:钻具组合:Ф215.9mm钻头+φ127.mm无磁承压钻杆*2根+φ127.0mm斜坡钻杆*20根+φ127.0mm加重钻杆*10根+φ165mm随钻震击器+φ127.0mm加重钻杆*20根+φ127.0mm钻杆10、水平段:钻具组合:Ф215.9mm钻头+Ф215mm近钻头扶正器*1只+Ф159mm无磁钻铤*6m+Ф214mm钻柱扶正器*1只+φ127.mm无磁乘压钻杆*2根φ127.0mm斜坡钻杆*40根+φ127.0mm加重钻杆*10根+φ165mm随钻震击器+φ127.0mm加重钻杆*20根+φ127.0mm钻杆钻进参数：100~120kN, 45r/min, 35L/S,注释: 斜坡钻杆要根据斜井段和水平段长度加入.特别说明: 以上组合适用于胜利油田3000米水平井阶梯剖面.。
3常用钻具组合及实例
一、钻具扣型简介
钻铤、钻杆扣型
钻铤、钻杆（包括加重钻杆），一般上端为母扣，下端为公扣，塔里木 常用钻铤、钻杆一般为NC扣，如表3、表4：
表3 钻铤扣型表
钻铤尺寸 88.9 104.8 120.7 127 158.8 177.8 196.9 203.2 228.6 279.4
NC扣代号 NC26 NC31 NC35 NC38 NC46 NC50 NC56 NC56 NC61 NC77 表4 钻杆扣型表
丝扣基面圆直径长度的数 值（in）的第一位数字
National Coarse Thread 国家标准粗牙螺纹
一、钻具扣型简介
钻头、螺杆扣型
钻头扣型一般为旧API正规扣，公扣，塔里木常用尺寸的钻头扣型如表1， 螺杆一般上下端均为旧API正规扣，母扣，塔里木常用尺寸的螺杆扣型如表2。
表1 钻头扣型表
尺寸 101.6 114.3 149.2 152.4 168.3 215.9 241.3 311.2 333.4 406.6 444.5 660.8
120.7 NC35
158.8 NC46
178.8 NC50
203.2 NC56
8"高峰随钻震击器尺寸示意图 8“高峰挠性接头尺寸示意图
二、钻具配合的原则
钻具丝扣配合三原则： ➢ 丝扣类型相同，数字扣配数字扣，一般不能配旧API扣，否则需要配合接头。 ➢ 丝扣尺寸相同，否则需要大小扣转换接头； ➢ 公母扣配合，否则需要双母或双公转换接头。
上母扣（也有公扣） NC61
下母扣 730
此头朝下接钻头
9″高峰双向减震器尺寸示意图（上公下母）
一、钻具扣型简介
随钻震击器扣型
塔里木常用随钻震击器有哈里伯顿和高峰两种，其扣型如表8、表9，随 钻震击器已数字扣化，一般与其上连接的相同尺寸的钻铤扣型一致。
定向井常用钻具组合
定向井常用钻具组合关于定向井的钻具组合方面的介绍定向井常用钻具组合（l）弯接头带动力钻具――造斜钻具目前，最常用的造斜钻具组合是采用弯接头和井下动力钻具组合进行定向造斜或扭方位施工。
这种造斜钻具组合是利用弯接头使下部钻具产生一个弹性力矩，迫使井下动力钻具（螺杆钻具或涡轮）驱动钻头侧向切削，使钻出的新井眼偏离原井眼轴线，达到定向造斜或扭方位的目的。
造斜钻具的造斜能力与弯接头的弯曲角和弯接头上边的钻铤刚性大小有关。
弯接头的弯曲角越大，弯接头上边的钻铤刚性越强则造斜钻具的造斜能力也越强，造斜率也越高。
弯接头的弯曲角应根据井眼大小，井下动力钻具的规格和要求的造斜率的大小选择。
现场常用弯接头的角度为1°～ 2.5°，一般不大于3°弯接头在不同条件下的造斜率见表10―4。
造斜钻具组合使用的井下动力钻具型号应根据造斜井段或扭方位井段的井深选择。
使用井段在1000m以内，一般采用涡轮钻具或螺杆钻具，深层定向造斜或扭方位应使用耐高温的井下马达。
造斜钻具组合、钻井参数设计和钻头水眼应根据厂家推荐的钻井参数设计。
由于井下动力钻具的转速高，要求的钻压小（一般3～8t），因此，使用的钻头不宜采用密封轴承钻头，尤其是在浅层，可钻性好的软地层应使用铣齿滚动轴承钻头或合适的复合片PDC钻头。
（2）增斜钻具增斜钻具组合一般采用双稳定器钻具组合。
增斜钻具是利用杠杆原理设计的。
它有一个近钻头足尺寸稳定器作为支点，第二个稳定器与近钻头稳定器之间的距离应根据两稳定器之间钻铤的刚性（尺寸）大小和要求的增斜率大小确定。
一般20～30m。
两稳定器之间的钻键在钻压作用下，产生向下的弯曲变形，使钻头产生斜向力，井斜角随着井眼的加深而增大。
增斜钻具组合应用的钻井参数应根据下部钻具的规格，两稳定器之间的距离和要求的增斜率进行设计。
（3）微增斜钻具微增斜钻具组合在井下的受力情况和增斜钻具相同。
主要是通过减小近钻头稳定器与2号稳定器的距离或减小近钻头稳定器的外径尺寸（磨损的稳定器），减小钻具的造斜能力。
钻具组合
以上是濮城区块及同类型井设计以下是文72块区及同类型井设计一、井身结构二、钻头及钻井参数1、沙二及沙三地层使用大港或川石产高效PDC。
2、表中钻井参数可根据具体情况调整。
三、钻具组合注：表中钻具组合根据现场需要调整和选用，定向井斜井段钻具组合可增加随钻震击器和加重钻杆。
造斜钻具的螺杆类型或弯接头度数根据具体情况确定。
311.14mm井眼造斜钻具组合根据具体情况而定。
古云区块及同类型井设计一、井身结构二、钻头及钻井参数注：1、东营及沙一地层使用普通PDC，沙二及沙三地层使用大港或川石产高效PDC。
2、表中钻井参数可根据具体情况调整。
三、钻具组合注：表中钻具组合根据现场需要调整和选用，定向井斜井段钻具组合可增加随钻震击器和加重钻杆。
造斜钻具的螺杆类型或弯接头度数根据具体情况确定。
文92块及同类型井设计一、井身结构注：部分井二开设计311.1mm钻进1250m。
二、钻头及钻井参数注：1、使用大港或川石产高效PDC。
2、表中钻井参数可根据具体情况调整。
三、钻具组合文13、文203区块及同类型井设计一、井身结构二、钻头及钻井参数注：1、本区块使用川石或川克产高效PDC。
2、表中钻井参数可根据具体情况调整。
三、钻具组合注：1、表中钻具组合根据现场需要调整和选用，定向井斜井段钻具组合可增加随钻震击器和加重钻杆。
造斜钻具的螺杆类型或弯接头度数根据具体情况确定。
2、二开大井眼定向钻具组合根据具体情况而定。
四、重点提示文33块区及同类型井设计一、井身结构二、钻头及钻井参数注：1、东营及沙一地层使用普通PDC，沙二及沙三地层使用大港或川石产高效PDC。
2、表中钻井参数可根据具体情况调整。
三、钻具组合注：表中钻具组合根据现场需要调整和选用，定向井斜井段钻具组合可增加随钻震击器和加重钻杆。
造斜钻具的螺杆类型或弯接头度数根据具体情况确定。
文184块及同类型井设计一、井身结构。
常用钻具组合
一、常规钻井（直井）钻具组合：BIT钻头；DC钻鋌；SDC 螺旋钻鋌；LZ螺杆钻具；SJ双向减震器；DP钻杆；HWOP加重钻杆；STB或LF钻具稳定器；LB随钻打捞杯；DJ震击器；1、塔式钻具组合：Φ444.5mmBIT×0.50m+Φ229mmDC×27.24m +Φ203mmDC×54.94m+Φ165 mmDC×54.51m+Φ139.7mmDPΦ311.1mmBIT×0.40m+Φ229mmDC×54.38m+Φ203mmDC×82.23m+Φ165m mDC×81.83m+Φ139.7mmDPФ311.1mmBIT×0.32m+Ф244.5mm LZ×9.50m+Ф229mmDC×45.40m+Ф203 mmDC×73.13m+Ф165mmDC×81.83m+Ф139.7mmDPΦ311.1mmBIT×0.30m+Φ229mm SJ×6.62m+Ф229mmDC×53.94m+Ф203mm DC×81.75m+Ф165mmDC×81.83m+Ф139.7mmDP钻头FX1951X0.44 m（Φ311.1mm）＋6A10/630×0.61 m＋9″钻铤×52.17m （6根）＋6A11/5A10×0.47 m+ 8″钻铤×133.19m（9根）＋410/5A11×0.49 m＋61/2″钻铤×79.88m（9根）＋51/2″HWOP×141.88m（15根）＋51/2″钻杆（＊＊根）＋顶驱Φ215.9mmBIT×0.25m+430/4A10+Ф165mmSDC×161.56m+4A11/410+Ф165 mmDJ×8.81m+411/4A10＋61/2″钻铤×79.88m（9根）＋51/2″HWOP×141.88m （15根）＋51/2″钻杆（＊＊根）＋顶驱2、钟摆钻具组合：Φ660.4mmP2×0.50m+730/NC61母+Φ229mm SJ×9.24m+Φ229mmSDC×1 8.24m+730/NC61公+26″LF+731/NC61母+Φ229mmSDC×9.24m+730/NC61公+ 26″LF+731/NC56母+Φ203mmDC×94.94m+410/NC56公+Φ139.7mmDP+顶驱Φ444.5mmGA114×0.50m+730/NC61母+Φ229mmSJ×9.24m+Φ229mm SDC ×18.24m+171/2″LF+Φ229mmSDC×9.24m+171/2″LF+NC61公/NC56母+Φ2 03mmDC×121.94m+8″随震+8″DC×18.94m+410/NC56公+Φ127mmH WOP×141. 94m +Φ139.7mmDP+顶驱Φ311.1mmBIT×0.46m+Φ229mmDC×18.08m+Φ308mmLF×1.82m+Φ203 mmDC×9.10m+Φ308mmLF×1.51m+Φ229mmDC×27.32m+203mmDC×73.13m+Φ178mmDC×81.83m+Φ139.7mmDP+顶驱Φ311.1mmDB535Z×0.50m+630/NC61母+Φ229mmSJ×9.24m+Φ229mm SDC×18.24m +NC61公/NC56母+121/4″LF + NC56 公/ NC61母+Φ229mm SDC×9. 24m +NC61公/NC56母+121/4″LF+Φ203mmDC×121.94m+8″随震+8″SDC×27.9 4m+410/NC56公+Φ139.7mmHWOP×141.94m +Φ139.7mmDP+顶驱Φ311.1mmDB535FG2×0.50m+630/731+95/8″LZ+Φ229mmSJ×18.64m+ 12 1/4″LF ++Φ229mm SDC×9.24m +121/4″LF+Φ203mmDC×148.94m+410/NC56公+Φ139.7mmHWOP×141.94m +Φ139.7mmDP+顶驱Φ215.9mmBIT×0.33m+Φ172mmLZ×8.55m+Φ165mmSDC×1.39m+Φ165mmSD C×1.39m+Φ214mmSTB×1.38m+Φ165mmDC× 236.14m+Φ139.7mmHWOP×141.94 m +Φ139.7mmDP+顶驱3、满眼钻具组合：Φ311.1mmH136×0.30m+121/4″LF +NC56 公/ NC61母+Φ229mmSJ×9.24m+NC61公/NC56母+121/4″LF + NC56 公/ NC61母+Φ229mm SDC×18.24 m+NC61公/NC56母+121/4″LF+Φ203mmDC×121.94m+8″随震+8″SDC×18.94m +410/NC56公+Φ139.7mmHWOP×141.94m +Φ139.7mmDP+顶驱Φ215.9mm牙轮BIT×0.24m+Φ190mm LB×1.10m+Φ214mmSTB×1.39m+Ф16 5mm SDC×1.39m+Φ214mmSTB×1.40m+Ф165mm DC×8.53m+Φ214mmSTB×1.39m+Φ165mm SJ×5.08m+Ф165mm DC×244.63m+Φ139.7mmHWOP×141.94m +Φ139.7m mDP+顶驱Φ215.9mm牙轮BIT×0.24m+Φ214mmLF×1.49m+Ф165mmSDC×1.39m+Φ21 4mmLF×1.40m+Ф165mmDC×8.53m+Φ214mmLF×1.39m+Φ165mm SJ×5.08m+Ф16 5mmDC×244.63m+Φ139.7mmHWOP×141.94m +Φ139.7mmDP+顶驱Φ215.9mm牙轮BIT×0.25m+Φ214mmSTB×1.50m+Ф165mmSDC×1.38m+Φ2 14mmSTB×1.40m+Ф165mmDC×8.81m+Φ214mmSTB×1.40m+Ф165mm SJ×6.11m+Ф165mmDC×229.22m+Φ139.7mmHWOP×141.94m +Φ139.7mmDP+顶驱二、定向井（水平井）钻具组合：1、直井段钻具组合：采用塔式钻具组合、钟摆钻具组合、满眼钻具组合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钻具组合：
一、常规钻井（直井）钻具组合：
BIT钻头；DC钻鋌；SDC 螺旋钻鋌；LZ螺杆钻具；SJ双向减震器；DP钻杆；HWOP 加重钻杆；STB或LF钻具稳定器；LB随钻打捞杯；DJ震击器；
1、塔式钻具组合：
Φ444.5mmBIT×0.50m+Φ229mmDC×27.24m +Φ203mmDC×54.94m+Φ165mmDC×54. 51m+Φ139.7mmDP
Φ311.1mmBIT×0.40m+Φ229mmDC×54.38m+Φ203mmDC×82.23m+Φ165mmDC×81.83 m+Φ139.7mmDP
Ф311.1mmBIT×0.32m+Ф244.5mmLZ×9.50m+Ф229mmDC×45.40m+Ф203mmDC×73.1 3m+Ф165mmDC×81.83m+Ф139.7mmDP
Φ311.1mmBIT×0.30m+Φ229mm SJ×6.62m+Ф229mmDC×53.94m+Ф203mmDC×81.75m +Ф165mmDC×81.83m+Ф139.7mmDP
钻头FX1951X0.44 m（Φ311.1mm）＋ 6A10/630×0.61 m＋9″钻铤×52.17m（6根）＋6A11/5A10×0.47 m+ 8″钻铤×133.19m（9根）＋410/5A11×0.49 m＋61/2″钻铤×79.88m（9根）＋51/2″HWOP×141.88m（15根）＋51/2″钻杆（＊＊根）＋顶驱
Φ215.9mmBIT×0.25m+430/4A10+Ф165mmSDC×161.56m+4A11/410+Ф165mmDJ×8.8 1m+411/4A10＋61/2″钻铤×79.88m（9根）＋51/2″HWOP×141.88m（15根）＋51/2″钻杆（＊＊根）＋顶驱
2、钟摆钻具组合：
Φ660.4mmP2×0.50m+730/NC61母+Φ229mm SJ×9.24m+Φ229mmSDC×18.24m+730/ NC61公+26″LF+731/NC61母+Φ229mmSDC×9.24m+730/NC61公+26″LF +731/NC56母
+Φ203mmDC×94.94m+410/NC56公+Φ139.7mmDP+顶驱
Φ444.5mmGA114×0.50m+730/NC61母+Φ229mmSJ×9.24m+Φ229mm SDC×18.24m+17 1/2″LF+Φ229mmSDC×9.24m+171/2″LF +NC61公/NC56母+Φ203mmDC×121.94m+8″随震+8″DC×18.94m+410/NC56公+Φ127mmH WOP×141.94m +Φ139.7mmDP+顶驱Φ311.1mmBIT×0.46m+Φ229mmDC×18.08m+Φ308mmLF×1.82m+Φ203mmDC×9.10 m+Φ308mmLF×1.51m+Φ229mmDC×27.32m+203mmDC×73.13m+Φ178mmDC×81.83m+Φ139.7mmDP+顶驱
Φ311.1mmDB535Z×0.50m+630/NC61母+Φ229mmSJ×9.24m+Φ229mm SDC ×18.24m+NC61公/NC56母+121/4″LF+NC56公/NC61母+Φ229mm S DC×9.24m+NC61公/NC56母+121/4″LF+Φ203mmDC×121.94m+8″随震+8″SD C×27.94m+410/NC56公+Φ139.7mmHWOP×141.94m+Φ139.7mmDP+顶驱
Φ311.1mm DB535FG2×0.50m+630/731+95/8″LZ+Φ229mmSJ×18.64m+12 1/4″LF++Φ229mm SDC×9.24m+121/4″LF+Φ203mmDC×148.94m+410/ NC56公+Φ139.7mmHWOP×141.94m+Φ139.7mmDP+顶驱
Φ215.9mmBIT×0.33m+Φ172mmLZ×8.55m+Φ165mmSDC×1.39m+Φ165mmSD C×1.39m+Φ214mmSTB×1.38m+Φ165mmDC×236.14m+Φ139.7mmHWOP×141.9 4m +Φ139.7mmDP+顶驱
3、满眼钻具组合：
Φ311.1mmH136×0.30m+121/4″LF+NC56公/NC61母+Φ229mmSJ ×9.24m+NC61公/NC56母+121/4″LF+NC56公/NC61母+Φ229mm SDC ×18.24m+NC61公/NC56母+121/4″LF+Φ203mmDC×121.94m+8″随震+8″SDC×18.94m+410/NC56公+Φ139.7mmHWOP×141.94m+Φ139.7mmDP+顶驱
Φ215.9mm牙轮BIT×0.24m+Φ190mmLB×1.10m+Φ214mmSTB×1.39m+Ф16 5mmSDC×1.39m+Φ214mmSTB×1.40m+Ф165mmDC×8.53m+Φ214mmSTB×1.39m+Φ165mmSJ×5.08m+Ф165mmDC×244.63m+Φ139.7mmHWOP×141.94m+Φ139.7 mmDP+顶驱
Φ215.9mm牙轮BIT×0.24m+Φ214mmLF×1.49m+Ф165mmSDC×1.39m+Φ21 4mmLF×1.40m+Ф165mmDC×8.53m+Φ214mmLF×1.39m+Φ165mmSJ×5.08m+Ф16 5mmDC×244.63m+Φ139.7mmHWOP×141.94m+Φ139.7mmDP+顶驱
Φ215.9mm牙轮BIT×0.25m+Φ214mmSTB×1.50m+Ф165mmSDC×1.38m+Φ2 14mmSTB×1.40m+Ф165mmDC×8.81m+Φ214mmSTB×1.40m+Ф165mmSJ×6.11m+Ф165mmDC×229.22m+Φ139.7mmHWOP×141.94m+Φ139.7mmDP+顶驱
二、定向井（水平井）钻具组合：
1、直井段钻具组合：
采用塔式钻具组合、钟摆钻具组合、满眼钻具组合。
2、定向造斜钻具组合：
（1）钻头＋螺杆钻具＋弯接头＋无磁钻铤（1－2根）＋钻铤（根据实际情况可加可不加）+Φ139.7mmHWOP+Φ139.7mmDP（用有线随钻时＋旁通接头＋
Φ127mmDP）＋顶驱
（2）钻头＋弯外壳螺杆钻具＋定向接头＋无磁钻铤（1－2根）＋钻铤（根据实际情况可加可不加）+Φ139.7mmHWOP+Φ139.7mmDP（用有线随钻时＋旁通接头＋Φ127mmDP）＋顶驱
3、增斜钻具组合：
（1）强力增斜钻具组合：钻头＋近钻头螺扶＋小直径钻铤（2－3根）＋螺扶＋钻铤（12－15根）+Φ139.7mmHWOP+Φ139.7mmDP＋顶驱
（2）普增钻具组合：钻头＋近钻头螺扶＋钻铤（2－3根）＋螺扶＋钻铤（12－15根）+Φ139.7mmHWOP+Φ139.7mmDP＋顶驱
（3）微增钻具组合：钻头＋螺扶＋钻铤（1根）＋螺扶＋钻铤（1根）＋螺扶＋钻铤（12－15根）+Φ139.7mmHWOP+Φ139.7mmDP＋顶驱
4、稳斜钻具组合：
常规满眼钻具组合或微增钻具组合。
5、降斜钻具组合：
常规钟摆钻具组合。
（钻头上可接直螺杆0.75度单弯螺杆）
三、特殊施工钻具组合：
1、磨铣钻具组合：
磨鞋＋随钻打捞杯＋钻铤（12－15根）+Φ139.7mmHWOP+Φ139.7mmDP＋顶驱
2、套铣钻具组合：
铣鞋＋铣筒＋安全接头＋钻铤（12－15根）+Φ139.7mmHWOP+Φ139.7mmDP ＋顶驱
3、打捞钻具组合：
打捞工具＋安全接头＋震击器（下击器在下部、上击器在上部，也可增加超级震击器）＋钻铤（3－6根）+加速器＋钻铤（3－6根）＋
Φ139.7mmHWOP +Φ139.7mmDP＋顶驱
4、取心钻具组合：
Φ215.9mm取心钻头×0.29m+Φ180mmCB×11.09m（取心筒）
+Φ165mmDC×235.86m＋Φ139.7mmHWOP+Φ139.7mmDP＋顶驱。
