电气工程施工图图例详解
建筑电气施工图实例图解(图例、符号、含义)

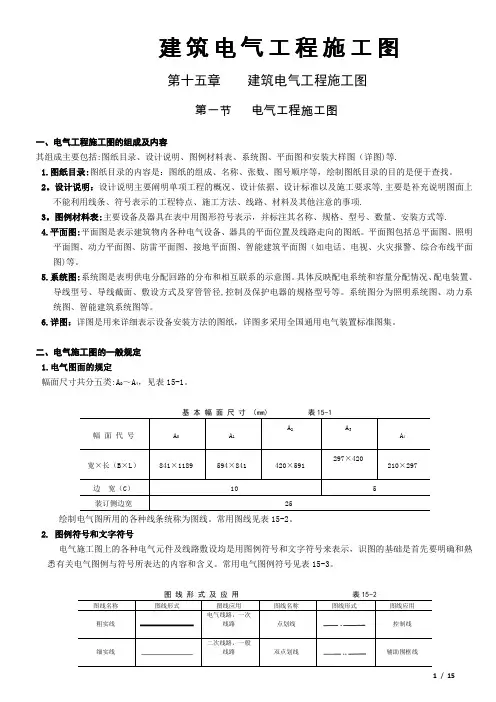

建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括:图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图)等.1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2。
设计说明：设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等,主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项.3。
图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等.4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图)等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径,控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图：详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类:A0～A4，见表15-1。
基本幅面尺寸（mm)表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。
建筑电气施工图识图详解PPT课件
④ 线路敷设方式：绝缘子布线、管子布线、 线槽布线、电缆布线等
⑤ 照明设备器具的布置：安装高度及平面 位置
⑥ 接地防雷情况
⑶ 识读脉络： 进户线 — 总配电箱 — 干线 — 分配电
箱 — 支线 — 用电设备
<二>、电气施工图识读案例
1 常用电气施工图介绍
1.1 设计说明
设计说明一般是一套电气施工图的第一张图纸，主 要包括：〔1〕 工程概况;〔2〕 设计依据;〔3〕 设计范 围;〔4〕 供配电设计;〔5〕 照明设计;〔6〕 线路敷设; 〔7〕 设备安装;〔8〕 防雷接地;〔9〕 弱电系统;〔10〕 施工本卷须知。
；
3
GB 50200—94〕；
4
二、设计内容
本工程电气设计工程包括380V/220V供配电系统、 照明系统、防雷接地系统和电视 系统。
三、供电系统
1 供电方式
本工程拟由小区低压配电网引来380V/220V 三相四线电源，引至住宅首层总配电箱，再分别 引至各用电点；接地系统为TN-C-S 系统，进户 处零线须重复接地，设专用PE线，接地电阻不大 于4Ω；本工程采用放射式供电方式。
2
(￠10圆钢)作为接闪
器，并形成不大于24×16的避雷网，并与引下线牢固相连。
避雷带支架做法：在女儿墙上预埋25×4镀锌扁钢作为支架，外 露长度为，支架间距，转弯处。
3
16以上主筋通长焊接作引来自线，间距不大于25m。引下线位置详见防雷平面图。外墙
引下线在室外地面下1m处引出与室外接地线焊接。
4 接地极：接地装置利用地基梁的钢筋，要求所有 地基梁的两根主筋均应与引下线焊接。
图16-6 干线系统图 Back
图16-7 AL配电柜系统图
建筑电气施工图识图详解，收藏学习
建筑电气施工图识图详解，收藏学习电气施工图所涉及的内容往往根据建筑物的不同功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。
一、电气施工图的特点（1）建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。
（2）电气线路都必须构成闭合回路。
（3）线路中的各种设备、元件都是通过导线连接成为一个整体的。
（4）在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。
（5）建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
二、电气施工图的组成（1）图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的有关事项。
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
（2）主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
（3）系统图是平面图的一个补充，它与平面图相辅相成，是指导施工的重要部分。
如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。
系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
照明系统图消防系统图动力系统图系统图主要是由电源电压、总开关、分路开关、导线规格、穿管规格、敷设方式、回路编号、回路容量组成。
系统图的组成（4）平面布置图是系统图的一个补充，它与系统图一一对应，是指导施工的重要部分。
平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。
2024版建筑电气工程施工图
建筑电气工程施工图CONTENTS•建筑电气工程施工图概述•电气系统设计与布局•电气线路设计与选材•电气设备选型与安装•施工图绘制技巧与注意事项•建筑电气工程施工图实例分析建筑电气工程施工图概述01定义与作用定义建筑电气工程施工图是用图形符号、文字符号、文字说明等表示电气系统或设备在建筑物中的布局、安装、接线等情况的图纸。
作用指导建筑电气工程施工，确保电气设备安全、可靠、经济、合理地运行，为建筑物的使用功能提供保障。
列出所有图纸的名称、图号、张数等，方便查阅。
图纸目录对平面图中某些重要部分进行详细表示的图纸，包括设备安装详图、接线详图等。
详图对图纸中难以表达的部分进行文字说明，包括工程概况、设计范围、设计依据、施工要求等。
设计说明用图形符号表示电气系统的组成和连接关系，包括供配电系统图、照明系统图、动力系统图等。
系统图表示电气设备在建筑物平面上的布置情况，包括设备布置平面图、线路布置平面图等。
平面图0201030405施工图组成要素0102国家标准《建筑电气制图…规定了建筑电气工程施工图的制图规则、图形符号、文字符号等。
国家标准《供配电系统设…规定了供配电系统的设计原则、设计方法等。
国家标准《低压配电设计…规定了低压配电系统的设计要求、保护方式等。
国家标准《建筑物防雷设…规定了建筑物防雷设计的原则、方法等。
其他相关标准和规范如《民用建筑电气设计规范》JGJ 16-2008、《建筑电气照明装置施工与验收规范》GB 50617-2010等。
030405设计规范与标准电气系统设计与布局02负荷计算与电源设计负荷计算根据建筑功能、用电设备功率及使用频率等因素，进行详细的负荷计算，确定各级配电系统的容量。
电源设计根据负荷计算结果，选择合适的电源类型（如市电、发电机等），并设计相应的电源进线方式、配电柜布置等。
照明布局根据建筑空间、功能及使用需求，合理规划照明布局，包括灯具类型、数量、位置等。
照明控制设计灵活的照明控制系统，实现不同场景下的照明需求，提高照明舒适度和节能效果。
[入门]电气工程施工图预算编制详解(含图例及计算)
![[入门]电气工程施工图预算编制详解(含图例及计算)](https://img.taocdn.com/s3/m/58e98ada70fe910ef12d2af90242a8956becaa8b.png)
第四章 电气设备安装工程定额与预算
第二节 建筑强电安装工程量计算
1.变压器安装工程量计算 （1）变压器安装，按不同电压等级、不同容量、不同类型。 变配电电压等级一般均为10KV以下； 变压器电压容量为100—2500KVA； 变压器类型分为油浸电力变压器、杆上变压器、整流电力变压 器、电炉变压器、干式变压器等。 1）变压器安装包括的内容： 变压器安装定额中包括的内容有：开箱检查、本体就位、器身 检查、套管、油枕及散热器的清洗、油柱试验、风扇、油泵电 机的清洗检查接线，附件安装、垫铁及止轮器制作安装、补充 变压器油、安装后整体密封试验、接地、补漆。 2）电力变压器安装定额不包括的内容： 下列内容必须另列项目进行计算 电力变压器系统调试
第一节 施工图常用图形符号
第四章 电气设备安装工程定额与预算
第二节 建筑强电安装工程量计算
第二节 建筑强电安装工程量计算 本节内容：
1、变配电装置工程量计算 2、母线及绝缘子安装工程量计算 3、高压控制台、柜、屏安装及低压配电
控制设备安装工程量计算 4、电缆工程量计算
5、配管配线工程量计算 6.电机安装的检查接线与调试工程量计算
常用图形符号详见下表 记住这些常用符号的方法不是一个个地去
第四章 电气设备安装工程定额与预算
图8.1 常见电气图形
第四章 电气设备安装工程定额与预算
名称
标注文字符号
常见的线路敷设方式如表8.1所示。 表8.1 线路敷设方式的标注
名称
标注文字符号
穿焊接钢管敷设 SC
穿电线管敷设
MT
穿硬塑料管敷设 PC
穿阻燃半硬聚氯乙烯管敷设
FPC
电缆桥架敷设
CT
金属线槽敷设
MR
建筑电气施工图实例图解(图例、符号、含义)【范本模板】
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容ﻭ其组成主要包括:图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图(详图)等。
1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找．2。
设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
３。
图例材料表：主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等. 4。
平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图(如电话、电视、火灾报警、综合布线平面图)等.５。
系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等.6.详图：详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定ﻭ幅面尺寸共分五类：Ａ0～A4,见表15-1。
基本幅面尺寸（mｍ)表1５—1幅面代号A0A1Ａ2A3ﻭA４宽×长（B×Ｌ) 841×1189594×84１42０×591297×４２０ﻭ２10×297边宽(C）10 5装订侧边宽２5绘制电气图所用的各种线条统称为图线。
常用图线见表１5-2。
2．图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义.常用电气图例符号见表1５-３。
建筑电气施工图实例图解(图例、符号、含义)
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图)等.1。
图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2。
设计说明：设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4。
平面图：平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸.平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图)等.5。
系统图：系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1。
电气图面的规定幅面尺寸共分五类:A0～A4,见表15—1.绘制电气图所用的各种线条统称为图线。
常用图线见表15—2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15—3.线路敷设方式文字符号见表15—4。
线路敷设方式文字符号表15—4线路敷设部位文字符号见表15—5。
标注线路用途的文字符号见表15-6。
标注线路用途文字符号表15—6线路的文字标注基本格式为:a b — c（d×e +f×g）i-j h其中a——线缆编号; b—-型号；c—-线缆根数; d——线缆线芯数；e—-线芯截面（mm2）； f—-PE、N线芯数；g——线芯截面（mm2）； i-—线路敷设方式;j-—线路敷设部位； h——线路敷设安装高度（m）.上述字母无内容时则省略该部分.例： N1 BLX—3×4-SC20-WC 表示有3根截面为4mm2的铝芯橡皮绝缘导线，穿直径为20mm的水煤气钢管沿墙暗敷设。
建筑电气施工图实例图解(图例、符号、含义)
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图)等。
1。
图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等,绘制图纸目录的目的是便于查找。
2.设计说明：设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3。
图例材料表：主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等.4。
平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图(如电话、电视、火灾报警、综合布线平面图）等。
5。
系统图:系统图是表明供电分配回路的分布和相互联系的示意图.具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等.系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类:A0～A4，见表15—1。
基本幅面尺寸 (mm)表15—1幅面代号A0A1A2A3A4宽×长(B×L) 841×1189594×841420×591297×420210×297边宽（C) 10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15—2.2。
图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15—3。
建筑电气施工图实例图解 图例 符号 含义
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。
基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。
建筑电气施工图实例图解(图例、符号、含义)
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1.图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2.设计说明:设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4.平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。
5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。
基本幅面尺寸（mm）表15-1幅面代号A0A1A2A3A4宽×长（B×L）841×1189 594×841 420×591 297×420210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。
电气工程施工图图例详解
一、常用文字符号：电箱符号序号名称符号（字母）备注1 高压开关柜AH2 高压计量柜AM3 高压配电柜AA4 高压电容柜AJ5 低压电力配电箱柜AP6 低压照明配电箱柜AL7 应急电力配电箱柜APE8 应急照明配电箱柜ALE9 低压负荷开关箱柜AF10 低压电容补偿柜ACC或ACP11 直流配电AD12 操作信号箱柜AS13 控制屏台箱柜AC14 继电保护箱柜AR15 计量箱柜AW16 励磁箱柜AE17 低压漏电断路器箱柜ARC18 双电源自动切换箱柜AT19 多种电源配电箱柜AM20 刀开关箱柜AK21 电源插座箱AX22 建筑自动化控制器箱ABC23 火灾报警控制器箱AFC24 设备监控器箱ABC25 住户配线箱ADD26 信号放大器箱ATF27 分配器箱AVP28 接线端子箱AXT线路敷设符号序号名称符号（字母）备注一、电线穿线管一般有：1 PVC管：PC202 焊接钢管：SC203 扣压式镀锌薄壁电线管：KBG204 紧定式镀锌薄壁电线管：JDG20二、电气设计施工图中常用线路敷设方式：序号名称符号名称符号1 沿钢线槽敷设SR 沿屋架或跨屋架敷设BE2 沿柱或跨柱敷设CLE 沿墙面敷设WE3 沿天棚面或顶棚面敷设CE 在能进入人的吊顶内敷设ACE4 暗敷设在梁内BC 暗敷设在柱内CLC5 暗敷设在墙内WC 暗敷设在顶棚内CC6 暗敷设在不能进入的顶棚内ACC 暗敷设在地面内FC7 吊顶内敷设,要穿金属管SCE三、导线穿管表示序号符号名称符号名称1 SC -焊接钢管CT -桥架2 MT -电线管PC-PVC塑料硬管3 FPC -阻燃塑料硬管MR -金属线槽4 M -钢索CP -金属软管5 PR -塑料线槽RC -镀锌钢管四、导线敷设方式的表示1 DB -直埋TC -电缆沟2 BC -暗敷在梁内CLC -暗敷在柱内3 WC -暗敷在墙内CE -沿天棚顶敷设4 CC -暗敷在天棚顶内SCE -吊顶内敷设5 F -地板及地坪下SR -沿钢索6 BE -沿屋架，梁WE -沿墙明敷五、灯具安装方式的表示1 CS -链吊DS -管吊2 W -墙壁安装 C -吸顶3 R -嵌入S -支架4 CL -柱上5 SR 沿钢线槽：BE 沿屋架或跨屋架：6 CLE 沿柱或跨柱：SC 穿焊接钢管敷设：7 MT 穿电线管敷设：PC 穿硬塑料管敷设：8 FPC 穿阻燃半硬聚氯乙烯管敷设：CT 电缆桥架敷设：9 MR 金属线槽敷设：PR 塑料线槽敷设：10 M 用钢索敷设：KPC 穿聚氯乙烯塑料波纹电线管敷设：11 CP 穿金属软管敷设：DB 直接埋设：12 TC 电缆沟敷设：AB 导线敷设部位的标注沿或跨梁（屋架）敷设：13 BC 暗敷在梁内：AC 沿或跨柱敷设：14 CLC 暗敷设在柱内：WS 沿墙面敷设：常用电气元件文字符号表序号名称符号序号名称符号1 发电机G 40 电压小母线WV2 电动机M 41 控制小母线WCL3 控制变压器TC 42 事故音响小母线WFS4 自耦变压器TA 43 预告音响小母线WPS5 整流变压器TR 44 闪光小母线WF6 稳压器TS 45 直流母线WB7 电压互感器TV 46 电压继电器KV8 电流互感器TA 47 电流继电器KA9 熔断器FU 48 时间继电器KT10 断路器QF 49 中间继电器KM11 隔离开关QS 50 信号继电器KS12 负荷开关QL 51 闪光继电器KFR13 刀开关QK 52 差动继电器KD14 刀熔开关QR 53 接地继电器KE15 交流接触器KM 54 控制继电器KC16 电阻器R 55 热继电器（热元件）KH17 压敏电阻器RV 56 控制、选择转换开关SA18 启动电阻器RS 57 行程开关ST19 制动电阻器RB 58 微动开关SS20 电容器 C 59 限位开关SL21 电感器、电抗器L 60 按钮SB22 变频器U 61 合闸按钮SBC23 压力变换器BP 62 分闸按钮SBS24 温度变换器BT 63 试验按钮SBT25 避雷器 F 64 合闸线圈YC26 黄色指示灯HY 65 跳闸线圈YT27 绿色指示灯HG 66 接线柱X28 红色指示灯HR 67 连接片XB29 白色指示灯HW 68 端子板（排）XT30 蓝色指示灯HB 69 插座XS31 照明灯EL 70 插头XP32 蓄电池GB 71 电流表P33 加热器EH 72 电压表 PV PV34 光指示器HL 73 有功电度表PJ35 声音报警器HA 74 无功电度表PJR36 二极管VD 75 有功功率表PW37 三极管V 76 无功功率表PR38 晶闸管VT 77 功率因数表PPF39 电位器RP 78 频率表PF二、电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。
建筑电气施工图实例图解(图例、符号、含义)
图15—2为某车间电气动力平面图。车间里设有4台动力配电箱，即AL1～AL4。其中AL1表示配电箱的编号为AL1，其型号为XL—20,配电箱的容量为4。8kW。 由AL1箱引出三个回路，均为BV-3×1.5＋PE1.5-SC20-FC,表示3根相线截面为1。5mm2，PE线截面为1。5mm2，均为铜芯塑料绝缘导线，穿直径为20mm的焊接钢管，沿地暗敷设.配电箱引出回路给各自的设备供电，其中表示设备编号为1，设备容量为 1.1kW。
图15-7 电话通信系统图
第三节 变配电工程图
变配电工程图是建筑电气施工图的重要组成部分，主要包括变配电所设备安装平面图和剖面图；变配电所照明系统图和平面布置图；高压配电系统图、低压配电系统图；变电所主接线图；变电所接地系统平面图等。本节主要介绍高压配电系统图、低压配电系统图及变电所接线图。
一、高压配电系统图
敷 设 方 式
新符号
旧符号
敷 设 方 式
新符号
旧符号
沿或跨梁（屋架）敷设
AB
LM
暗敷设在墙内
WC
QA
暗敷设在梁内
BC
LA
沿顶棚或顶板面敷设
CE
PM
沿或跨柱敷设
AC
ZM
暗敷设在屋面或顶板内
CC
PA
暗敷设在柱内
CLC
ZA
吊顶内敷设
SCE
沿墙面敷设
WS
QM
地板或地面下敷设
F
DA
标注线路用途的文字符号见表15-6。
5。系统图:系统图是表明供电分配回路的分布和相互联系的示意图.具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径,控制及保护电器的规格型号等.系统图分为照明系统图、动力系统图、智能建筑系统图等。
建筑电气施工图实例图解(图例、符号、含义)
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图)等。
1.图纸目录：图纸目录的内容是：图纸的组成、名称、张数、图号顺序等,绘制图纸目录的目的是便于查找。
2.设计说明：设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项.3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4.平面图：平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图(如电话、电视、火灾报警、综合布线平面图）等。
5。
系统图：系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径,控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图：详图是用来详细表示设备安装方法的图纸,详图多采用全国通用电气装置标准图集.二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A0～A4，见表15—1。
绘制电气图所用的各种线条统称为图线.常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。
线路敷设方式文字符号见表15—4。
线路敷设方式文字符号表15-4线路敷设部位文字符号见表15—5。
标注线路用途的文字符号见表15—6.标注线路用途文字符号表15—6线路的文字标注基本格式为:a b — c（d×e +f×g）i-j h其中a——线缆编号； b——型号；c——线缆根数; d——线缆线芯数；e——线芯截面（mm2）； f——PE、N线芯数；g—-线芯截面（mm2）； i——线路敷设方式；j—-线路敷设部位； h-—线路敷设安装高度（m）.上述字母无内容时则省略该部分。
建筑电气施工图实例图解(图例、符号、含义)
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1。
图纸目录：图纸目录的内容是:图纸的组成、名称、张数、图号顺序等,绘制图纸目录的目的是便于查找.2。
设计说明：设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等,主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项.3.图例材料表:主要设备及器具在表中用图形符号表示,并标注其名称、规格、型号、数量、安装方式等。
4。
平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图(如电话、电视、火灾报警、综合布线平面图）等.5。
系统图：系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6。
详图:详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1。
电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。
绘制电气图所用的各种线条统称为图线。
常用图线见表15—2。
2。
图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15—3.线路敷设方式文字符号见表15-4。
线路敷设方式文字符号表15-4线路敷设部位文字符号见表15—5。
标注线路用途的文字符号见表15—6.标注线路用途文字符号表15—6线路的文字标注基本格式为：a b - c（d×e +f×g）i—j h其中a——线缆编号； b--型号；c—-线缆根数; d-—线缆线芯数;e——线芯截面（mm2）； f——PE、N线芯数；g—-线芯截面（mm2）； i——线路敷设方式；j——线路敷设部位； h-—线路敷设安装高度（m).上述字母无内容时则省略该部分。
建筑电气施工图实例图解(图例、符号、含义)
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容其组成主要包括:图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1。
图纸目录:图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2.设计说明：设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表:主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等.4。
平面图:平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等.5.系统图:系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等.系统图分为照明系统图、动力系统图、智能建筑系统图等.6。
详图：详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1。
电气图面的规定幅面尺寸共分五类：A0～A4，见表15—1。
绘制电气图所用的各种线条统称为图线。
常用图线见表15—2。
2。
图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15—3。
线路敷设方式文字符号见表15-4。
线路敷设方式文字符号表15—4线路敷设部位文字符号见表15—5.标注线路用途的文字符号见表15-6。
标注线路用途文字符号表15—6线路的文字标注基本格式为：a b - c（d×e +f×g）i—j h其中a——线缆编号; b——型号;c-—线缆根数； d-—线缆线芯数;e——线芯截面（mm2）； f—-PE、N线芯数；g-—线芯截面（mm2); i—-线路敷设方式；j——线路敷设部位; h——线路敷设安装高度（m）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、常用文字符号：电箱符号序号名称符号（字母）备注1 高压开关柜AH2 高压计量柜AM3 高压配电柜AA4 高压电容柜AJ5 低压电力配电箱柜AP6 低压照明配电箱柜AL7 应急电力配电箱柜APE8 应急照明配电箱柜ALE9 低压负荷开关箱柜AF10 低压电容补偿柜ACC或ACP11 直流配电AD12 操作信号箱柜AS13 控制屏台箱柜AC14 继电保护箱柜AR15 计量箱柜AW16 励磁箱柜AE17 低压漏电断路器箱柜ARC18 双电源自动切换箱柜AT19 多种电源配电箱柜AM20 刀开关箱柜AK21 电源插座箱AX22 建筑自动化控制器箱ABC23 火灾报警控制器箱AFC24 设备监控器箱ABC25 住户配线箱ADD26 信号放大器箱ATF27 分配器箱AVP28 接线端子箱AXT线路敷设符号序号名称符号（字母）备注一、电线穿线管一般有：1 PVC管：PC202 焊接钢管：SC203 扣压式镀锌薄壁电线管：KBG204 紧定式镀锌薄壁电线管：JDG20二、电气设计施工图中常用线路敷设方式：序号名称符号名称符号1 沿钢线槽敷设SR 沿屋架或跨屋架敷设BE2 沿柱或跨柱敷设CLE 沿墙面敷设WE3 沿天棚面或顶棚面敷设CE 在能进入人的吊顶内敷设ACE4 暗敷设在梁内BC 暗敷设在柱内CLC5 暗敷设在墙内WC 暗敷设在顶棚内CC6 暗敷设在不能进入的顶棚内ACC 暗敷设在地面内FC7 吊顶内敷设,要穿金属管SCE三、导线穿管表示序号符号名称符号名称1 SC -焊接钢管CT -桥架2 MT -电线管PC-PVC塑料硬管3 FPC -阻燃塑料硬管MR -金属线槽4 M -钢索CP -金属软管5 PR -塑料线槽RC -镀锌钢管四、导线敷设方式的表示1 DB -直埋TC -电缆沟2 BC -暗敷在梁内CLC -暗敷在柱内3 WC -暗敷在墙内CE -沿天棚顶敷设4 CC -暗敷在天棚顶内SCE -吊顶内敷设5 F -地板及地坪下SR -沿钢索6 BE -沿屋架，梁WE -沿墙明敷五、灯具安装方式的表示1 CS -链吊DS -管吊2 W -墙壁安装 C -吸顶3 R -嵌入S -支架4 CL -柱上5 SR 沿钢线槽：BE 沿屋架或跨屋架：6 CLE 沿柱或跨柱：SC 穿焊接钢管敷设：7 MT 穿电线管敷设：PC 穿硬塑料管敷设：8 FPC 穿阻燃半硬聚氯乙烯管敷设：CT 电缆桥架敷设：9 MR 金属线槽敷设：PR 塑料线槽敷设：10 M 用钢索敷设：KPC 穿聚氯乙烯塑料波纹电线管敷设：11 CP 穿金属软管敷设：DB 直接埋设：12 TC 电缆沟敷设：AB 导线敷设部位的标注沿或跨梁（屋架）敷设：13 BC 暗敷在梁内：AC 沿或跨柱敷设：14 CLC 暗敷设在柱内：WS 沿墙面敷设：常用电气元件文字符号表序号名称符号序号名称符号1 发电机G 40 电压小母线WV2 电动机M 41 控制小母线WCL3 控制变压器TC 42 事故音响小母线WFS4 自耦变压器TA 43 预告音响小母线WPS5 整流变压器TR 44 闪光小母线WF6 稳压器TS 45 直流母线WB7 电压互感器TV 46 电压继电器KV8 电流互感器TA 47 电流继电器KA9 熔断器FU 48 时间继电器KT10 断路器QF 49 中间继电器KM11 隔离开关QS 50 信号继电器KS12 负荷开关QL 51 闪光继电器KFR13 刀开关QK 52 差动继电器KD14 刀熔开关QR 53 接地继电器KE15 交流接触器KM 54 控制继电器KC16 电阻器R 55 热继电器（热元件）KH17 压敏电阻器RV 56 控制、选择转换开关SA18 启动电阻器RS 57 行程开关ST19 制动电阻器RB 58 微动开关SS20 电容器 C 59 限位开关SL21 电感器、电抗器L 60 按钮SB22 变频器U 61 合闸按钮SBC23 压力变换器BP 62 分闸按钮SBS24 温度变换器BT 63 试验按钮SBT25 避雷器 F 64 合闸线圈YC26 黄色指示灯HY 65 跳闸线圈YT27 绿色指示灯HG 66 接线柱X28 红色指示灯HR 67 连接片XB29 白色指示灯HW 68 端子板（排）XT30 蓝色指示灯HB 69 插座XS31 照明灯EL 70 插头XP32 蓄电池GB 71 电流表P33 加热器EH 72 电压表 PV PV34 光指示器HL 73 有功电度表PJ35 声音报警器HA 74 无功电度表PJR36 二极管VD 75 有功功率表PW37 三极管V 76 无功功率表PR38 晶闸管VT 77 功率因数表PPF39 电位器RP 78 频率表PF二、电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。
你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层三、常用电缆规格型号1、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆（电线）BL V-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BL VV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BL VVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）2、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。
3、额定电压10kV及1kV铜（铝）芯交联聚乙烯绝缘架空电缆JKYJ、JKL YJ—铜（铝）芯交联聚乙烯绝缘架空电缆JKY、JKL Y—铜（铝）芯交联聚乙烯绝缘架空电缆JKV、JKL V—铜（铝）芯聚氯乙烯绝缘架空电缆（只适用于1kV）供固定敷设在额定交流电压U0/U为10kV、1kV的室内、室外架空的输配电力线路使用，可用于单相接地故障时间每次一般不大于1min的系统，亦可用于最长每次不超过8h，每年累计不超过125h的系统。
4、铜(铝)芯聚氯乙烯绝缘聚氯乙烯(聚乙烯)护套电力电缆VV，VL V一铜（铝）芯聚氯乙烯绝缘、聚氯乙烯护套电力电缆 VV，VL V一铜（铝）芯聚氯乙烯绝缘、聚乙烯护套电力电缆供固定敷设在额定交流电压UO/U为0．6/1KV及以下的室内、架空、电缆沟道、管道内的输配电力线路用。
1芯：1．5--630mm2芯：2*1．5--2*185mm3芯：3*1．5-3*300mm 4芯：4*4-4*300mm3+1芯：3*4+1*2.5-3*300+1*150mm3+2芯：3*4+1*2.5-3*300+2*150mm4+1芯：4*4+1*2.5-4*300+1*150mm5、铜(铝)芯聚氯乙烯绝缘(铠装)聚氯乙烯(聚乙烯)护套电力电缆VV22,VL V22-铜（铝）芯聚氯乙烯绝缘、钢带铠装聚氯乙烯护套电力电缆VV23,VL V23-铜（铝）芯聚氯乙烯绝缘、钢带铠装聚乙烯护套电力电缆供固定敷设在额定交流电压U/0U为0.6/1KV及以下的室内、电缆沟道、管道内或直埋等能承受较大机械外力等固定场合的输配电力线路用。
1芯：10~630 mm22芯：2Ⅹ4~2Ⅹ185 mm23芯：3Ⅹ4~3Ⅹ400 mm24芯：4Ⅹ4~4Ⅹ400 mm23+1芯：3Ⅹ4+1Ⅹ2.5~3Ⅹ400+1Ⅹ185 mm23+2芯：3Ⅹ4+2Ⅹ2.5~3Ⅹ400+2Ⅹ185 mm24+1芯：4Ⅹ4+1Ⅹ2.5~4Ⅹ400+1Ⅹ185 mm26、铜芯聚氯乙烯绝缘(铠装)聚氯乙烯护套控制电缆KVV-铜芯聚氯乙烯绝缘、聚氯乙烯护套控制电缆KVV22-铜芯聚氯乙烯绝缘、钢带铠装，聚乙烯护套控制电缆KVVP2-铜芯聚氯乙烯绝缘聚乙烯护套铜带屏蔽控制电缆KVVP-铜芯聚氯乙烯绝缘聚乙烯护套编织屏蔽控制电缆本品适用于交流额定电压450/750V及以下，电站、变电站、矿山、石化企业等的单机控制或机组设备控制。
7、铜芯聚氯乙烯绝缘(铠装)聚氯乙烯护套耐火电线电缆NH-2271EC01（BV）-450/750V铜芯聚氯乙烯绝缘耐火电线NH-BVV-[NH-2271EC10（BVV）]-300/500V铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电线NH-VV-0.6/1KV铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆NH-VV22-0.6/1KV铜芯聚氯乙烯绝缘、钢带铠装聚氯乙烯护套耐火电力电缆NH-KVV-450/750V铜芯聚氯乙烯绝缘、聚氯乙烯护套耐火控制电缆NH-VV22-450/750V铜芯聚氯乙烯绝缘、钢带铠装聚氯乙烯护套耐火控制电缆本产品用于交流额定电压0.6/1KV及以下聚氯乙烯绝缘耐火电缆，适用于火灾多发区在着火的情况下，仍能保持一定时间继续运行的固定敷设场合。
8、低烟低卤系列产品低烟低卤阻燃系列电缆电线，DDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类例如：DDZC-VV DDZA-YJV DDZA-YJV22 DDZC-BV DDZB-BVV DDZC-KYJV DDZA-KVV22等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于人流密集公共场所及地下公共设施的场所，电缆的额定电压应不低于供电系统的标称电压。
