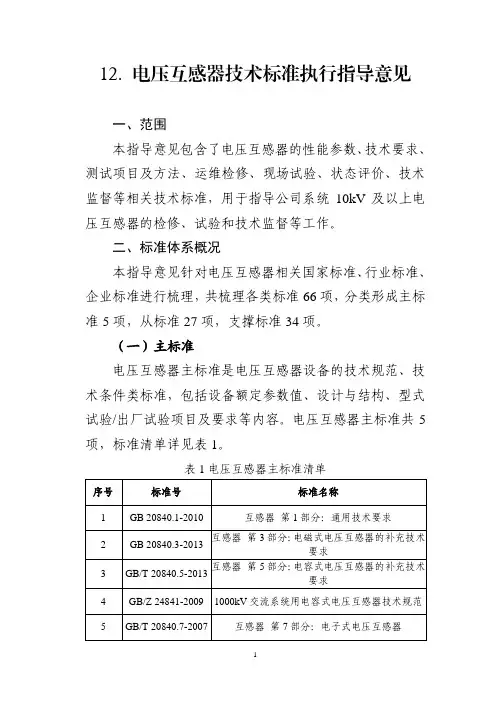

12. 电压互感器技术标准执行指导意见

一、范围

本指导意见包含了电压互感器的性能参数、技术要求、测试项目及方法、运维检修、现场试验、状态评价、技术监督等相关技术标准。用于指导公司系统10kV及以上电压互感器的检修、试验和技术监督等工作。

二、标准体系概况

本指导意见针对电压互感器相关国家标准、行业标准、企业标准进行梳理，共梳理各类标准66项，分类形成主标准5项，从标准27项，支撑标准34项。

（一）主标准

电压互感器主标准是电压互感器设备的技术规范、技术条件类标准，包括设备额定参数值、设计与结构、型式试验/出厂试验项目及要求等内容。电压互感器主标准共5项，标准清单详见表1。

1.《互感器第1部分：通用技术要求》（GB 20840.1-2010）

本部分规定了电磁式、电容式和电子式电压互感器的通用使用条件、技术参数及性能要求、试验、使用期限、包装、运输及贮存等内容。

2.《互感器第3部分：电磁式电压互感器的补充技术要求》（GB 20840.3-2013）

本部分规定了电磁式电压互感器的使用条件、技术参数及性能要求、试验、使用期限、包装、运输及贮存等内容。

3.《互感器第5部分：电容式电压互感器的补充技术要求》（GB/T 20840.5-2013）

本部分规定了35kV-750kV系统用电容式电压互感器的使用条件、技术参数及性能要求、试验、使用期限、包装、运输及贮存等内容。

4.《1000kV交流系统用电容式电压互感器技术规范》（GB/Z 24841-2009）

本部分规定了1000kV系统用电容式电压互感器的使用条件、技术参数及性能要求、试验、使用期限、包装、

运输及贮存等内容。

5.《互感器第7部分：电子式电压互感器》（GB 20840.7-2010）

本部分规定了电子式电压互感器的使用条件、技术参数及性能要求、试验、使用期限、包装、运输及贮存等内容。

（二）从标准

电压互感器从标准是指电压互感器设备在运维检修、现场试验、状态评价、技术监督等方面应执行的技术标准；电压互感器从标准包括以下分类：部件元件类、原材料类、运维检修类、现场试验类、状态评价类、技术监督类。电容式电压互感器从标准27项，标准清单详见表2。

（三）支撑标准

电压互感器支撑标准是支撑上述主、从标准中相关条款的国标、行标、企标等相关标准。电压互感器支撑标准共34项，其中主标准的支撑标准17项，从标准支撑标准17项。电压互感器支撑标准清单详见表3。

三、标准执行说明

（一）主标准

电磁式、电容式和电子式电压互感器通用的术语和定

义、使用条件、额定值、设计和结构、试验、运输、存储、安装、运行和和维修规则等要求应执行《互感器第1部分：通用技术要求》（GB 20840.1-2010）。

电磁式电压互感器术语和定义、正常和特殊使用条件、额定值、设计和结构、试验、运输、储存、安装、运行和维护规则等应执行《互感器第3部分：电磁式电压互感器的补充技术要求》（GB 20840.3-2013）。

35kV-750kV电容式电压互感器的术语和定义、使用条件、额定值、设计和结构、试验、运输、存储、安装、运行和和维修规则等应执行《互感器第5部分：电容式电压互感器的补充技术要求》（GB/T 20840.5-2013）。

1000kV电容式电压互感器的术语和定义、使用条件、技术参数及性能要求、结构要求、试验等应执行《1000kV 交流系统用电容式电压互感器技术规范》（GB/Z 24841-2009）。

电子式电压互感器术语和定义、正常和特殊使用条件、额定值、设计和结构、试验、运输、储存、安装、运行和维护规则等应执行《互感器第7部分：电子式电压互感器》（GB/T 20840.7-2007）。

标准差异化执行意见：

（1）《电容式电压互感器的补充技术要求》（GB/T 20840.5-2013）没有对型式试验时间做规定。建议执行支撑标准《电压互感器试验导则》（JB/T 5357- 2002）的

规定：定期型式试验至少每5年进行一次，取得ISO 9001质量认证证书的企业，可每8年进行1次。

原因分析：按周期开展型式试验，可保证型式试验结果对最新的设备更具参考价值，有利于保证产品质量。

（2）《互感器第7部分：电子式电压互感器》（GB/T 20840.7-2007）中7.2规定：“例行试验”中包含“端子标志检验、一次电压端的工频耐压试验、局部放电测量、低压器件的工频耐压试验、准确度试验、电容量和介质损耗因数测量”。建议执行支撑标准《电子式电压互感器选用导则》（DL/T 1543-2016）中8.1.1规定：“例行试验”中包含“端子标志检验、一次电压端的工频耐压试验、局部放电测量、低压器件的工频耐压试验、准确度试验、密封性能试验、电容量和介质损耗因数测量、数字量输出的补充例行试验、模拟量输出的补充例行试验”。

原因分析：《电子式电压互感器选用导则》(DL/T 1543-2016)对数字量输出和模拟量输出进行了补充试验要求；密封试验是检验互感器密封性能的有效手段。这三种试验作为电子式电压互感器的重要试验，应列为例行试验，不可省去。

（二）从标准

1.部件元件类

电磁式电压互感器用非线性电阻型消谐器的使用条件、技术要求、试验方法和检验规则等要求应执行《电磁式电

压互感器用非线性电阻型消谐器技术规范》（Q/GDW 415-2010）

电磁式电压互感器用金属膨胀器的选用应执行《互感器用金属膨胀器》（JB/T 7068-2015）。

电磁式、电子式电压互感器用空心复合绝缘子的选用应执行《户外和户内电气设备用空心复合绝缘子》（GB/T21429-2008）。

电磁式、电容式和电子式电压互感器用绝缘套管的选用应执行《交流电压高于1000V的绝缘套管》（GB/T 4109-2008）。

电容式电压互感器用在线监测装置的技术要求、试验项目及要求、检验规则、标志、包装、运输、储存主要执行《电容式电压互感器设备绝缘在线监测装置技术规范》（Q/GDW 11520-2016）。

电容式电压互感器用电容分压器的选用应执行《耦合电容器及电容分压器》（GB/T 19749.1-2016）电子式电压互感器的高压绝缘光纤柱选用应执行《高压绝缘光纤柱》（DL/T 1530-2016）。

电子式电压互感器的光缆选用应执行《接入网用光纤带光缆第2部分：中心管式》（YD/T981.2-2009）和《接入网用光纤带光缆第3部分：松套层绞式》（YD/T981.3-2009）。
