一、填空题：1．平面连杆机构是由一些刚性构件用低副连结构成的。
2．由四个构件经过低副联接而成的机构成为四杆机构。
3．在铰链四杆机构中，运动副所有是转动副。
4．在铰链四杆机构中，能作整周连续展转的连架杆称为曲柄。
5．在铰链四杆机构中，只好摇动的连架杆称为摇杆。
6．在铰链四杆机构中，与连架杆相连的构件称为连杆。
7．某些平面连杆机构拥有急回特征。
从动件的急回性质一般用行程速度变化系数表示。
8．对心曲柄滑快机构无急回特征。
9．偏置曲柄滑快机构有急回特征。
10．关于原动件作匀速定轴转动，从动件相对机架作来去运动的连杆机构，能否有急回特征，取决于机构的极位夹角能否大于零。
11．机构处于死点时，其传动角等于０。
12．机构的压力角越小对传动越有益。
13 ．曲柄滑快机构，当取滑块为原动件时，可能有死点。
14 ．机构处在死点时，其压力角等于９０ o。
15 ．平面连杆机构，起码需要４个构件。
二、判断题：1．平面连杆机构中，起码有一个连杆。
（√ ）2．平面连杆机构中，最少需要三个构件。
（× ）3．平面连杆机构可利用急回特征，缩短非生产时间，提升生产率。
（√ ）4．平面连杆机构中，极位夹角θ越大， K 值越大，急回运动的性质也越明显。
（√ ）5．有死点的机构不可以产生运动。
（× ）6．机构的压力角越大，传力越费力，传动效率越低。
（√ ）7．曲柄摇杆机构中，曲柄为最短杆。
（√ ）8．双曲柄机构中，曲柄必定是最短杆。
（× ）9．平面连杆机构中，可利用飞轮的惯性，使机构经过死点地点。
（√ ）10 ．平面连杆机构中，压力角的余角称为传动角。
（√ ）11．机构运行时，压力角是变化的。
（√ ）三、选择题：1．铰链四杆机构存在曲柄的必需条件是最短杆与最长杆长度之和A其余两杆之和。
A<=； B >=； C > 。
2．铰链四杆机构存在曲柄的必需条件是最短杆与最长杆长度之和小于或等于其余两杆之和，而充足条件是取A为机架。
机械设计基础.平面连杆机构习题及解答
平面连杆机构习题及解答一、复习思考题1、什么是连杆机构？连杆机构有什么优缺点？2、什么是曲柄？什么是摇杆？铰链四杆机构曲柄存在条件是什么？3、铰链四杆机构有哪几种基本形式？4、什么叫铰链四杆机构的传动角和压力角？压力角的大小对连杆机构的工作有何影响？5、什么叫行程速比系数？如何判断机构有否急回运动？6、平面连杆机构和铰链四杆机构有什么不同？7、双曲柄机构是怎样形成的？8、双摇杆机构是怎样形成的？9、述说曲柄滑块机构的演化与由来。
10、导杆机构是怎样演化来的？11、曲柄滑块机构中，滑块的移动距离根据什么计算？12、写出曲柄摇杆机构中，摇杆急回特性系数的计算式？13、曲柄摇杆机构中，摇杆为什么会产生急回运动？14、已知急回特性系数，如何求得曲柄的极位夹角？15、平面连杆机构中，哪些机构在什么情况下才能出现急回运动？16、平面连杆机构中，哪些机构在什么情况下出现“死点”位置？17、曲柄摇杆机构有什么运动特点？18、试述克服平面连杆机构“死点”位置的方法。
19、在什么情况下曲柄滑块机构才会有急回运动？20、曲柄滑块机构都有什么特点？21、试述摆动导杆机构的运动特点？22、试述转动导杆机构的运动特点。
23、曲柄滑块机构与导杆机构，在构成上有何异同？二、填空题1、平面连杆机构是由一些刚性构件用副和副相互联接而组成的机构。
2、平面连杆机构能实现一些较复杂的运动。
3、当平面四杆机构中的运动副都是副时，就称之为铰链四杆机构；它是其他多杆机构的。
4、在铰链四杆机构中，能绕机架上的铰链作整周的叫曲柄。
5、在铰链四杆机构中，能绕机架上的铰链作的叫摇杆。
6、平面四杆机构的两个连架杆，可以有一个是，另一个是，也可以两个都是或都是。
7、平面四杆机构有三种基本形式，即机构，机构和机构。
8、组成曲柄摇杆机构的条件是：最短杆与最长杆的长度之和或其他两杆的长度之和；最短杆的相邻构件为，则最短杆为。
9、在曲柄摇杆机构中，如果将杆作为机架，则与机架相连的两杆都可以作____ 运动，即得到双曲柄机构。
平面连杆机构习题答案
平面连杆机构习题答案平面连杆机构习题答案连杆机构是机械工程中常见的一种机构，也是机械工程学习中的重要内容。
平面连杆机构由若干个连杆组成，通过铰链连接起来，形成一个闭合的结构。
在机械设计中，经常需要解决一些与平面连杆机构相关的问题，例如连杆长度、角度等。
本文将针对一些典型的习题，给出详细的解答。
1. 问题描述：一个平面连杆机构由三个连杆组成，分别是AB、BC和AC。
已知连杆AB的长度为10cm，连杆BC的长度为8cm，连杆AC的长度为6cm。
连杆AB与连杆BC之间的夹角为60°，连杆BC与连杆AC之间的夹角为45°。
求连杆AC的夹角。
解答：根据三角形的余弦定理，可以得到：AC² = AB² + BC² - 2 * AB * BC * cos(∠ABC)AC² = 10² + 8² - 2 * 10 * 8 * cos(60°)AC² = 100 + 64 - 160 * 0.5AC² = 100 + 64 - 80AC² = 84AC = √84 ≈ 9.17cm根据三角形的余弦定理，可以得到：cos(∠ACB) = (AC² + BC² - AB²) / (2 * AC * BC)cos(∠ACB) = (9.17² + 8² - 10²) / (2 * 9.17 * 8)cos(∠ACB) = (84 + 64 - 100) / 146.72cos(∠ACB) = 48 / 146.72cos(∠ACB) ≈ 0.327∠ACB ≈ arccos(0.327) ≈ 70.44°所以，连杆AC的夹角为70.44°。
2. 问题描述：一个平面连杆机构由四个连杆组成，分别是AB、BC、CD和AD。
已知连杆AB的长度为8cm，连杆BC的长度为10cm，连杆CD的长度为12cm，连杆AD的长度为14cm。
机械设计基础习题及答案3平面连杆机构的自由度
平面机构的自由度和速度分析一、复习思考题1、什么是运动副？运动副的作用是什么？什么是高副？什么是低副？2、平面机构中的低副和高副各引入几个约束？3、机构自由度数和原动件数之间具有什么关系？4、用机构运动简图表示你家中的缝纫机的踏板机构。
5、计算平面机构自由度时，应注意什么问题？二、填空题1、运动副是指能使两构件之间既保持接触。
而又能产生一定形式相对运动的。
2、由于组成运动副中两构件之间的形式不同，运动副分为高副和低副。
3、运动副的两构件之间，接触形式有接触，接触和接触三种。
4、两构件之间作接触的运动副，叫低副。
5、两构件之间作或接触的运动副，叫高副。
6、回转副的两构件之间，在接触处只允许孔的轴心线作相对转动。
7、移动副的两构件之间，在接触处只允许按方向作相对移动。
8、带动其他构件的构件，叫原动件。
9、在原动件的带动下，作运动的构件，叫从动件。
10、低副的优点：制造和维修，单位面积压力，承载能力。
11、低副的缺点：由于是摩擦，摩擦损失比大，效率。
12、暖水瓶螺旋瓶盖的旋紧或旋开，是低副中的副在接触处的复合运动。
13、房门的开关运动，是副在接触处所允许的相对转动。
14、抽屉的拉出或推进运动，是副在接触处所允许的相对移动。
15、火车车轮在铁轨上的滚动，属于副。
三、判断题1、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。
（）2、凡两构件直接接触，而又相互联接的都叫运动副。
（）3、运动副是联接，联接也是运动副。
（）4、运动副的作用，是用来限制或约束构件的自由运动的。
（）5、螺栓联接是螺旋副。
（）6、两构件通过内表面和外表面直接接触而组成的低副，都是回转副。
（）7、组成移动副的两构件之间的接触形式，只有平面接触。
（）8、两构件通过内，外表面接触，可以组成回转副，也可以组成移动副。
（）9、运动副中，两构件联接形式有点、线和面三种。
（）10、由于两构件间的联接形式不同，运动副分为低副和高副。
机械设计基础(机电类第三版)习题参考答案
机械设计基础（第3版）复习题参考答案第2章平面机构运动简图及自由度2-1 答：两构件之间直接接触并能保证一定形式的相对运动的连接称为运动副。
平面高副是点或线相接触，其接触部分的压强较高，易磨损。
平面低副是面接触，受载时压强较低，磨损较轻，也便于润滑。
2-2 答：机构具有确定相对运动的条件是：机构中的原动件数等于机构的自由度数。
2-3 答：计算机构的自由度时要处理好复合铰链、局部自由度、虚约束。
2-4 答：1. 虚约束是指机构中与其它约束重复而对机构运动不起新的限制作用的约束。
2. 局部自由度是指机构中某些构件的局部运动不影响其它构件的运动，对整个机构的自由度不产生影响，这种局部运动的自由度称为局部自由度。
3. 说虚约束是不存在的约束，局部自由度是不存在的自由度是不正确的，它们都是实实在在存在的。
2-5 答：机构中常出现虚约束，是因为能够改善机构中零件的受力，运动等状况。
为使虚约束不成为有害约束，必须要保证一定的几何条件，如同轴、平行、轨迹重合、对称等。
在制造和安装过程中，要保证构件具有足够的制造和安装精度。
2-6 答：1.在分析和研究机构的运动件性时，机构运动简图是必不可少的；2. 绘制机构运动简图时，应用规定的线条和符号表示构件和运动副，按比例绘图。
具体可按教材P14步骤（1）~（4）进行。
2-7 解：运动简图如下：2-8 答：1. F=3n－2P L－P H=3×3－2×4－0=1。
该机构的自由度数为1。
2.机构的运动简图如下：2-9答：（a）1.图（a）运动简图如下图；2.F=3n－2P L－P H=3×3－2×4－0=1，该机构的自由度数为1CB4（b）1.图（b）运动简图如下图；2. F=3n－2P L－P H =3×3－2×4－0=1。
该机构的自由度数为1。
2-10 答：（a）n=9 P L=13 P H=0F=3n－2P L－P H=3×9－2×13－0=1该机构需要一个原动件。

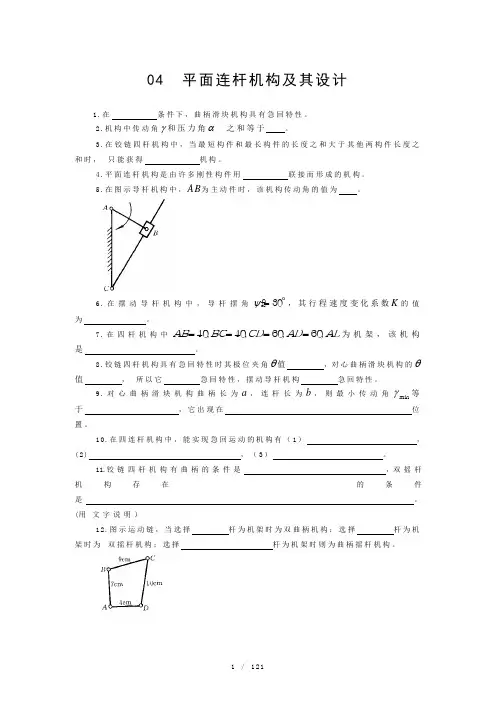

平面连杆机构及其设计习题及答案
04 平面连杆机构及其设计1.在 条件下，曲柄滑块机构具有急回特性。
2.机构中传动角γ和压力角α 之和等于 。
3.在铰链四杆机构中，当最短构件和最长构件的长度之和大于其他两构件长度之和时， 只能获得 机构。
4.平面连杆机构是由许多刚性构件用 联接而形成的机构。
5.在图示导杆机构中，AB 为主动件时，该机构传动角的值为 。
6.在摆动导杆机构中，导杆摆角ψ£=30o ，其行程速度变化系数K 的值为 。
7.在四杆机构中AB BC CD AD AD ====40406060,,,,为机架，该机构是 。
8.铰链四杆机构具有急回特性时其极位夹角θ值 ，对心曲柄滑块机构的θ值 ， 所以它 急回特性，摆动导杆机构 急回特性。
9.对心曲柄滑块机构曲柄长为a ，连杆长为b ，则最小传动角γmin 等于 ，它出现在 位置。
10.在四连杆机构中，能实现急回运动的机构有（1） ，(2) ，（3） 。
11.铰 链 四 杆 机 构 有 曲 柄 的 条 件 是 ，双 摇 杆机 构 存 在 的 条 件是 。
(用 文 字 说 明 ）12.图示运动链，当选择 杆为机架时为双曲柄机构；选择 杆为机架时为 双摇杆机构；选择 杆为机架时则为曲柄摇杆机构。
13.在曲柄滑块机构中，若以曲柄为主动件、滑块为从动件，则不会出现“死点位置”，因最小传动角γmin>，最大压力角αmax<；反之，若以滑块为主动件、曲柄为从动件，则在曲柄与连杆两次共线的位置，就是，因为该处γmin=，αmax=。
14.当铰链四杆机构各杆长为：a=50mm，b=60mm，c=70 mm，d=200mm。
则四杆机构就。
15.当四杆机构的压力角α=90︒时，传动角等于，该机构处于位置。
16.在曲柄摇杆机构中，最小传动角发生的位置在。
17.通常压力角α是指间所夹锐角。
18.铰链四杆机构曲柄、连杆、机架能同时共线的条件是。
19.一对心式曲柄滑块机构，若以滑块为机架，则将演化成机构。
杨可桢《机械设计基础》(第6版)复习笔记及课后习题详解(含考研真题)-平面连杆机构【圣才出品】
第2章平面连杆机构2.1复习笔记【通关提要】本章主要介绍了平面四杆机构的基本类型、基本特性和设计方法。
学习时需要掌握铰链四杆机构有整转副的条件、急回特性的应用和计算、压力角与传动角以及死点位置的分析等内容。
本章主要以选择题、填空题和计算题的形式考查，复习时需把握其具体内容，重点记忆。
【重点难点归纳】一、平面四杆机构的基本类型及其应用（见表2-1-1）表2-1-1平面四杆机构的基本类型及其应用二、平面四杆机构的基本特性（见表2-1-2）表2-1-2平面四杆机构的基本特性图2-1-1图2-1-2连杆机构的压力角和传动角2.2课后习题详解2-1试根据图2-2-1所注明的尺寸判断下列铰链四杆机构是曲柄摇杆机构、双曲柄机构还是双摇杆机构。
图2-2-1答：（a）40＋110＝150＜70＋90＝160满足杆长条件，且最短杆为机架，因此是双曲柄机构。
（b）45＋120＝165＜100＋70＝170满足杆长条件，且最短杆的邻边为机架，因此是曲柄摇杆机构。
（c）60＋100＝160＞70＋62＝132不满足杆长条件，因此是双摇杆机构。
（d）50＋100＝150＜100＋90＝190满足杆长条件，且最短杆的对边为机架，因此是双摇杆机构。
2-2试运用铰链四杆机构有整转副的结论，推导图2-2-2所示偏置导杆机构成为转动导杆机构的条件（提示：转动导杆机构可视为双曲柄机构）。
图2-2-2答：根据铰链四杆机构有整转副的结论，则A、B均为整转副。
（1）当A为整转副时，要求AF能通过两次与机架共线的位置。
如图2-2-3中位置ABC′F′和ABC′′F′′。
在Rt△BF′C′中，因为直角边小于斜边，所以l AB ＋e＜l BC。
同理，在Rt△BF′′C′′中，有l AB－e＜l BC（极限情况取等号）。
综上，得l AB＋e＜l BC。
（2）当B为整转副时，要求BC能通过两次与机架共线的位置。
如图2-2-3中位置ABC1F1和ABC2F2。
机械设计基础-第三章练习题 - 参考答案
《机械设计基础》第三章平面连杆机构练习题班级：姓名：学号：成绩：一、填空题（20分，每空1分）1.铰链四杆机构的压力角α=40°，则传动角γ= 50°，传动角越大，传动效率越高。
2.曲柄摇杆机构中，当从动曲柄和连杆共线时出现死点位置。
3.曲柄摇杆机构中，只有取摇杆为主动件时，才有可能出现死点位置。
处于死点位置时，机构的传动角γ=0°。
4.对心曲柄滑块机构的极位夹角θ=0°，其行程速比系数K= 1 。
5.如图所示铰链四杆机构，a=70mm，b=150mm, c=110mm ,d=90mm。
若以a杆为机架可获得双摇杆机构，若以b杆为机架可获得双摇杆机构。
6.如图所示铰链四杆机构中，若机构以AB杆为机架时，为双曲柄机构；以CD杆为机架时，为双摇杆机构；以AD杆为机架时，为曲柄摇杆机构。
7.如图铰链四杆机构中，d的长度在28 ＜d ＜44 范围内为曲柄摇杆机构；在 d ＜12 范围内为双曲柄机构。
题5图题6图题7图8.在曲柄摇杆机构中曲柄与机架两次共线位置时可能出现最小传动角。
9.连杆机构的急回特性用行程速比系数K 表达。
10.曲柄摇杆机构中，若曲柄等速转动，极位夹角θ=36°，摇杆工作时间为9秒，试问摇杆空回行程所需时间为 6 秒。
11.平面四杆机构的行程速比系数K值的取值范围为1≤K≤3 。
二、单选题（30分，每小题2分，在雨课堂平台完成）三、判断题（20分，每小题2分，在雨课堂平台完成）四、设计题（30分，每小题10分）1.在如下图所示的平面四杆机构中，圆括号内的数字为杆长，试确定机架长度d 的取值范围，以便使该机构分别成为：（1）双曲柄机构；（2）曲柄摇杆机构；（3）双摇杆机构。
解：（1）机构成为双曲柄机构时，首先应满足杆长条件，且应使机架AD为最短杆，则有d＜40d+60≤40+45解得： d≤25，因此，机架长度d≤25时，该机构为双曲柄机构。
.6-1-1.平面连杆机构-习题+答案很全很好哦
.6-1-1.平面连杆机构-习题+答案很全很好哦第一篇：.6-1-1.平面连杆机构-习题+答案很全很好哦平面连杆机构—周练一、判断题（每空3分，共计60分）1.平面连杆机构的基本形式，是铰链四杆机构。
（）2.平面四杆机构都有曲柄。
（）3.曲柄和连杆都是连架杆。
（）4.在平面连杆机构中，只要以最短杆作固定机架，就能得到双曲柄机构。
（）5.铰链四杆机构的曲柄存在条件是：连架杆或机架中必有一个是最短杆；量短杆与最长杆的长度之和小于或等于其余两杆的长度之和。
（）6.利用选择不同构件作固定机架的方法，可以把曲柄摇杆机构改变成双摇杆机构。
（）7.压力角就是主动件所受驱动力的方向线与该点速度的方向线之间的夹角。
（）8.压力角越大，则机构传力性能越差。
（）9.当机构的极位夹角θ=0时，机构无急回特性。
（）10.在有曲柄的平面连杆机构中，曲柄的极位夹角θ，可以等于0，也可以大于0。
（）11.机构是否存在死点位置与机构取那个构件为原动件无关。
（）12.曲柄的极位夹角θ越大，机构的急回特性系数Ｋ也越大，机构的急回特性也越显著。
（A）13.曲柄滑块机构，滑块在作往复运动时，不会出现急回运动。
（）14.对于曲柄摇杆机构，当取摇杆为主动件时，机构有死点位置。
（）15.机构的极位夹角是衡量机构急回特性的重要指标。
极位夹角越大，则机构的急回特性越明显。
（）16.在曲柄摇杆机构中，曲柄和连杆共线，就是“死点”位置。
（）0017.在曲柄和连杆同时存在的平面连杆机构中，只要曲柄和连杆共线，这个位置就是曲柄的“死点”位置。
（）18.“死点”位置在传动机构和锁紧机构中所起的作用相同，但带给机构的后果是不同的。
（）19.传动机构出现“死点”位置和急回运动，对机构的工作都是不利的。
（）20.铰链四杆机构由于积累误差较大，所以不能得到精确的预定规律。
（）二、选择题（每空3分，共计51分）1.铰链四杆机构中，作整周回转运动的杆件是（）A、摇杆B、曲柄C、连杆2.铰链四杆机构中的运动副属于（）A、高副B、低副C、螺旋副3.平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其余两杆的长度之和，最短杆为机架，这个机构叫做（）A、曲柄摇杆机构 B、双曲柄机构` C、双摇杆机构4.平面四杆机构中，如果最短杆与最长杆的长度之和大于其余两杆的长度之和，最短杆为机架，这个机构叫做（）A、曲柄摇杆机构B、双曲柄机构` C、双摇杆机构5.平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其他两杆的长度之和，最短杆是连架杆，这个机构叫做（）A、曲柄摇杆机构 B、双曲柄机构` C、双摇杆机构6.平面四杆机构中，如果最短杆与最长杆的长度之和小于或等于其余两杆长度之和，最短杆是连杆，这个机构叫做（）A、曲柄摇杆机构 B、双曲柄机构` C、双摇杆机构7.能把转动运动转变成往复摆动运动的机构是（）A、曲柄摇杆机构B、双曲柄机构`C、双摇杆机构D、曲柄滑块机构8.能把转动运动转换成往复直线运动，也可以把往复直线运动转换成转动运动的机构是（）A、曲柄摇杆机构B、双曲柄机构C、双摇杆机构D、曲柄滑块机构9.能把等速转动运动转变成旋转方向相同的变速转动运动的机构是（）A、曲柄摇杆机构B、不等长双曲柄机构`C、双摇杆机构D、曲柄滑块机构 10.曲柚摇杆机构的传动角是（）a.连杆与从动摇杆之间所夹的余角； B、连杆与从动摇杆之间所夹的锐角； C、机构极位夹角的余角。
机械设计基础.平面连杆机构习题及解答之欧阳引擎创编
平面连杆机构习题及解答欧阳引擎（2021.01.01）一、复习思考题1、什么是连杆机构？连杆机构有什么优缺点？2、什么是曲柄？什么是摇杆？铰链四杆机构曲柄存在条件是什么？3、铰链四杆机构有哪几种基本形式？4、什么叫铰链四杆机构的传动角和压力角？压力角的大小对连杆机构的工作有何影响？5、什么叫行程速比系数？如何判断机构有否急回运动？6、平面连杆机构和铰链四杆机构有什么不同？7、双曲柄机构是怎样形成的？8、双摇杆机构是怎样形成的？9、述说曲柄滑块机构的演化与由来。
10、导杆机构是怎样演化来的？11、曲柄滑块机构中，滑块的移动距离根据什么计算？12、写出曲柄摇杆机构中，摇杆急回特性系数的计算式？13、曲柄摇杆机构中，摇杆为什么会产生急回运动？14、已知急回特性系数，如何求得曲柄的极位夹角？15、平面连杆机构中，哪些机构在什么情况下才能出现急回运动？16、平面连杆机构中，哪些机构在什么情况下出现“死点”位置？17、曲柄摇杆机构有什么运动特点？18、试述克服平面连杆机构“死点”位置的方法。
19、在什么情况下曲柄滑块机构才会有急回运动？20、曲柄滑块机构都有什么特点？21、试述摆动导杆机构的运动特点？22、试述转动导杆机构的运动特点。
23、曲柄滑块机构与导杆机构，在构成上有何异同？二、填空题1、平面连杆机构是由一些刚性构件用副和副相互联接而组成的机构。
2、平面连杆机构能实现一些较复杂的运动。
3、当平面四杆机构中的运动副都是副时，就称之为铰链四杆机构；它是其他多杆机构的。
4、在铰链四杆机构中，能绕机架上的铰链作整周的叫曲柄。
5、在铰链四杆机构中，能绕机架上的铰链作的叫摇杆。
6、平面四杆机构的两个连架杆，可以有一个是，另一个是，也可以两个都是或都是。
7、平面四杆机构有三种基本形式，即机构，机构和机构。
8、组成曲柄摇杆机构的条件是：最短杆与最长杆的长度之和或其他两杆的长度之和；最短杆的相邻构件为，则最短杆为。
9、在曲柄摇杆机构中，如果将杆作为机架，则与机架相连的两杆都可以作____运动，即得到双曲柄机构。
机械设计基础课后答案1
机械设计基础课后答案1练习题答案第⼀章平⾯连杆机构1-1 什么叫曲柄？在铰链四杆机构中，曲柄的存在条件是什么？曲柄是否⼀定是最短杆？答：⑴能绕固定铰链中⼼作整周转动的连架杆称为曲柄。
⑵曲柄存在的条件：①、最短杆和最长杆的长度之和⼩于或等于其它两杆长度之和；②、最短杆或其临杆做机架。
⑶曲柄不⼀定是最短杆。
（当满⾜条件1时并最短杆作机架时，曲柄为最短杆的两个临杆） 1-2 铰链四杆机构⽤不同的杆长组合并通过构件位置的倒置会得到哪些类型的机构？试填在下表中。
1-3 什么叫摆⾓？什么叫极位夹⾓？什么叫⾏程速⽐系数？前两者之间有怎样的关系？后两者之间⼜有怎样的关系？答：⑴在曲柄摇杆机构中，取曲柄为主动件，在曲柄转动⼀周的过程中，有两次与连杆共线，这时的摇杆分别摆⾄左、右两极限位置。
摇杆两极限位置间的夹⾓称作摇杆的摆⾓。
⑵对应于摇杆处于两极限位置时，曲柄两位置直线间所夹的锐⾓，称为极位夹⾓。
⑶ ()()θ－180θ＋180/ωθ＋180C C /ωθ－180C C /t C C /t C C V V 0002101212121212====线速度从动件⼯作⾏程的平均线速度从动件返回⾏程的平均⾏程速⽐系数⑷极位夹⾓和摆⾓的⼤⼩取决于机构中的杆长关系。
摆⾓越⼤，极位夹⾓越⼤。
⑸极位夹⾓极位夹⾓⾏程速⽐系数－180＋18000== 1-4 曲柄滑块机构是怎样演化为偏⼼轮机构的？这种演化机构有何优点？答：当曲柄的实际尺⼨很⼩但传递动⼒较⼤时，通常将曲柄做⼀圆盘，圆盘的⼏何中⼼为B （亦即圆盘与连杆2的铰接中⼼），B 与圆盘⾃⾝的回转中⼼A 的距离就是曲柄AB 的长度，这时的机构称为偏⼼轮机构。
这种演化机构的优点：既减少了加⼯程序，⼜提⾼了曲柄的强度和刚度。
1-5 何谓机构的急回特性？机构具有急回特性的特征是什么？并分析K值⼤⼩对机构⼯作的影响。
答：当曲柄等速转动时，摇杆往返摆动的速度其值不相同，返回时速度较⼤。
从动件这种返回⾏程的速度⼤于⼯作⾏程速度的性质，称为机构的急回特性。
机械设计基础第四版第02-03章 作业题解
2-8 图2-34所示为偏置曲柄滑块机构。已知 所示为偏置曲柄滑块机构。 所示为偏置曲柄滑块机构 已知a=150 mm，b=400 ， mm， e=50 mm，试求滑块行程 、 机构的行程速比系数 和最 ， ，试求滑块行程H、 机构的行程速比系数K和最 小传动角γmin。 解答： mm µ l = 10 1. 选长度比例尺 mm e 画偏置曲柄滑块机构运 动简图
15 25
且连架杆为最短杆，所以为曲柄摇杆机构。 且连架杆为最短杆，所以为曲柄摇杆机构。 A 曲柄摇杆机构
D
2. 选长度比例μl = 0.625画机构运动简图，确定从动件的 画机构运动简图， 画机构运动简图 确定从动件的 摆角ψ和机构的最小传动角γ 摆角ψ和机构的最小传动角γ min的图示位置
从动件的摆角ψ: Ψ=∠C1DC2 =∠ADC2 - ∠ADC1 从动件的摆角ψ:
∠B2 C 2 D = 72.5° − ∠C1C 2 A = 51.89°
2 l ad = lcd + (lbc + lab ) 2 − 2lcd (lbc + l ab ) cos ∠B2 C 2 D = 309.57 mm
Q
73.6 W°
Hale Waihona Puke θ AB1 B2O
β
n
m
5 . 求其余各杆的长度
1 1 连杆长度： 连杆长度： lBc = µl ( AC + AC2 ) = ×10×(38+ 23) = 305mm 1 2 2
机架长度： 机架长度：
l AD = µ l AD = 10 × 30 = 300 mm
C1 C' C" C2
C2 30 C1
35
ψ A
机械传动基础 平面连杆机构习题库(69个)
平面连杆机构二、判断题1、当机构的极位夹角θ=00时，机构无急回特性。
（）2、机构是否存在死点位置与机构取那个构件为原动件无关。
（）3、在摆动导杆机构中，当导杆为主动件时，机构有死点位置。
（）4、对曲柄摇杆机构，当取摇杆为主动件时，机构有死点位置。
（）5、压力角就是主动件所受驱动力的方向线与该点速度的方向线之间的夹角。
（）6、机构的极位夹角是衡量机构急回特性的重要指标。
极位夹角越大，则机构的急回特性越明显。
（）7、压力角是衡量机构传力性能的重要指标。
（）８、压力角越大，则机构传力性能越差。
（）９、平面连杆机构的基本形式，是铰链四杆机构。
（）10、曲柄和连杆都是连架杆。
（）11、平面四杆机构都有曲柄。
（）12、在曲柄摇杆机构中，曲柄和连杆共线，就是“死点”位置。
（）13、铰链四杆机构的曲柄存在条件是：连架杆或机架中必有一个是最短杆；量短杆与最长杆的长度之和小于或等于其余两杆的长度之和。
（）14、铰链四杆机构都有摇杆这个构件。
（）15、铰链四杆机构都有连杆和静件。
（）16、在平面连杆机构中，只要以最短杆作固定机架，就能得到双曲柄机构。
（）17、只有以曲柄摇杆机构的最短杆固定机架，才能得到双曲柄机构。
（）18、在平面四杆机构中，只要两个连架杆都能绕机架上的铰链作整周转动，必然是双曲柄机构。
（）19、曲柄的极位夹角θ越大，机构的急回特性系数Ｋ也越大，机构的急回特性也越显著。
（）20、导杆机构与曲柄滑块机构，在结构原理上的区别就在于选择不同构件作固定机架。
（）21、曲柄滑块机构，滑块在作往复运动时，不会出现急回运动。
（）22、导杆机构中导杆的往复运动有急回特性。
（）23、利用选择不同构件作固定机架的方法，可以把曲柄摇杆机构改变成双摇杆机构。
（）24、利用改变构件之间相对长度的方法，可以把曲柄摇杆机构改变成双摇杆机构。
（）25、在平面四杆机构中，凡是能把转动运动转换成往复运动的机构，都会有急回运动特性。
（）26、曲柄摇杆机构的摇杆，在两极限位置之间的夹角ψ，叫做摇杆的摆角。
机械设计基础习题及答案3平面连杆机构的自由度
平面机构的自由度和速度分析一、复习思考题1、什么是运动副？运动副的作用是什么？什么是高副？什么是低副？2、平面机构中的低副和高副各引入几个约束？3、机构自由度数和原动件数之间具有什么关系？4、用机构运动简图表示你家中的缝纫机的踏板机构。
5、计算平面机构自由度时，应注意什么问题？二、填空题1、运动副是指能使两构件之间既保持接触。
而又能产生一定形式相对运动的。
2、由于组成运动副中两构件之间的形式不同，运动副分为高副和低副。
3、运动副的两构件之间，接触形式有接触，接触和接触三种。
4、两构件之间作接触的运动副，叫低副。
5、两构件之间作或接触的运动副，叫高副。
6、回转副的两构件之间，在接触处只允许孔的轴心线作相对转动。
7、移动副的两构件之间，在接触处只允许按方向作相对移动。
8、带动其他构件的构件，叫原动件。
9、在原动件的带动下，作运动的构件，叫从动件。
10、低副的优点：制造和维修，单位面积压力，承载能力。
11、低副的缺点：由于是摩擦，摩擦损失比大，效率。
12、暖水瓶螺旋瓶盖的旋紧或旋开，是低副中的副在接触处的复合运动。
13、房门的开关运动，是副在接触处所允许的相对转动。
14、抽屉的拉出或推进运动，是副在接触处所允许的相对移动。
15、火车车轮在铁轨上的滚动，属于副。
三、判断题1、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。
（）2、凡两构件直接接触，而又相互联接的都叫运动副。
（）3、运动副是联接，联接也是运动副。
（）4、运动副的作用，是用来限制或约束构件的自由运动的。
（）5、螺栓联接是螺旋副。
（）6、两构件通过内表面和外表面直接接触而组成的低副，都是回转副。
（）7、组成移动副的两构件之间的接触形式，只有平面接触。
（）8、两构件通过内，外表面接触，可以组成回转副，也可以组成移动副。
（）9、运动副中，两构件联接形式有点、线和面三种。
（）10、由于两构件间的联接形式不同，运动副分为低副和高副。
(完整word版)平面连杆机构习题及答案
平面连杆机构一、填空：1．由一些刚性构件用转动副和移动副相互连接而组成的在同一平面或相互平行平面内运动的机构称为平面连杆机构。
2．铰链四杆机构按两连架杆的运动形式，分为曲柄摇杆机构、双曲柄机构和双摇杆机构三种基本类型。
3. 在铰链四杆机构中，与机架用转动副相连，且能绕该转动副轴线整圈旋转的构件称为曲柄；与机架用转动副相连，但只能绕该转动副轴线摆动的构件摇杆；直接与连架杆相联接，传递运动和动力的构件称为连杆。
4.铰链四杆机构有曲柄的条件（1）连架杆和机架中必有一杆是最短杆；（2）最短杆与最长杆长度之和小于或等于其它两杆长度之和。
(用文字说明)5. 图1-1为铰链四杆机构，设杆a最短，杆b最长。
试用式子表明它构成曲柄摇杆机构的条件：（1）__a+b≤c+d_____。
（2）以__b或d__为机架，则__a__为曲柄。
图1-16.在铰链四杆机构中，当最短构件和最长构件的长度之和大于其他两构件长度之和时，只能获得双摇杆机构。
7．如果将曲柄摇杆机构中的最短杆改作机架时，得到双曲柄机构；最短杆对面的杆作为机架时，得到双摇杆机构。
8. 当机构有极位夹角θ时，则机构有急回特性。
9.机构中传动角γ和压力角α之和等于90°。
10.通常压力角α是指力F与C点的绝对速度v c之间间所夹锐角。
二、选择题：1．在曲柄摇杆机构中，只有当 C.摇杆为主动件时，才会出现“死点”位置。
A.连杆B.机架C.摇杆 D．曲柄2．绞链四杆机构的最短杆与最长杆的长度之和，大于其余两杆的长度之和时，机构 B.不存在曲柄。
A.有曲柄存在B.不存在曲柄C. 有时有曲柄，有时没曲柄D. 以上答案均不对3．当急回特性系数为 C. K＞1 时，曲柄摇杆机构才有急回运动。
A. K＜1B. K＝1C. K＞1D. K＝04．当曲柄的极位夹角为 D. θ﹥0 时，曲柄摇杆机构才有急回运动。
A.θ＜0B.θ=0C. θ≦0D. θ﹥05．当曲柄摇杆机构的摇杆带动曲柄运动对，曲柄在“死点”位置的瞬时运动方向是C.不确定的。
平面连杆机构及其设计习题及答案
04 平面连杆机构及其设计1.在 条件下，曲柄滑块机构具有急回特性。
2.机构中传动角γ和压力角α 之和等于 。
3.在铰链四杆机构中，当最短构件和最长构件的长度之和大于其他两构件长度之和时， 只能获得 机构。
4.平面连杆机构是由许多刚性构件用 联接而形成的机构。
5.在图示导杆机构中，A B 为主动件时，该机构传动角的值为 。
6.在摆动导杆机构中，导杆摆角ψ£=30o ，其行程速度变化系数K 的值为 。
7.在四杆机构中AB BC CD AD AD ====40406060,,,,为机架，该机构是 。
8.铰链四杆机构具有急回特性时其极位夹角θ值 ，对心曲柄滑块机构的θ值 ， 所以它 急回特性，摆动导杆机构 急回特性。
9.对心曲柄滑块机构曲柄长为a ，连杆长为b ，则最小传动角γm i n等于 ，它出现在 位置。
10.在四连杆机构中，能实现急回运动的机构有（1） ，(2) ，（3） 。
11.铰 链 四 杆 机 构 有 曲 柄 的 条 件 是 ，双 摇 杆机 构 存 在 的 条 件是 。
(用 文 字 说 明 ）12.图示运动链，当选择 杆为机架时为双曲柄机构；选择 杆为机架时为 双摇杆机构；选择 杆为机架时则为曲柄摇杆机构。
13.在曲柄滑块机构中，若以曲柄为主动件、滑块为从动件，则不会出现“死点位置”，因最小传动角γmin>，最大压力角αmax<；反之，若以滑块为主动件、曲柄为从动件，则在曲柄与连杆两次共线的位置，就是，因为该处γmin=，αmax=。
14.当铰链四杆机构各杆长为：a=50mm，b=60mm，c=70 mm，d=200mm。
则四杆机构就。
15.当四杆机构的压力角α=90︒时，传动角等于，该机构处于位置。
16.在曲柄摇杆机构中，最小传动角发生的位置在。
17.通常压力角α是指间所夹锐角。
18.铰链四杆机构曲柄、连杆、机架能同时共线的条件是。
19.一对心式曲柄滑块机构，若以滑块为机架，则将演化成机构。
机械设计基础第2章 平面连杆机构 习题解答
2.6设计一偏置曲柄滑块机构。
已知滑块的行程H =50mm ，行程速比系数K =1.5，导路的偏距e =20mm 。
试求曲柄的长度l AB 和连杆的长度l BC ，并求作最大压力角αmax 。
解：行程速比系数K=1.5，则机构的极位夹角为︒=+-︒=+-︒=3615.115.118011180K K θ选定作图比例，先画出滑块的两个极限位置C 1和C 2，再分别过点C 1、C 2作与直线成︒=-︒5490θ的射线，两射线将于点O 。
以点O 为圆心，OC 2为半径作圆，最后再作一条与直线C 1C 2相距为mm e 20=的直线，该直线与先前所作的圆的交点就是固定铰链点Ａ。
作图过程如题2.6图所示。
直接由图中量取mm AC 251=，mm AC 682=，所以曲柄AB 的长度为mm AC AC l AB 5.2122568212=-=-=连杆BC 的长度为mm AC AC l BC 5.4622568221=+=+=2.7试设计一曲柄摇杆机构，已知行程速比系数K =1.2，摇杆长L CD =300mm ，其最大摆2B 1B 2C 1C Aeθ21C C θ-︒90题2.6图O角ψmax =35°，曲柄长L AB =80mm 。
求连杆长L BC ，并验算最小传动角γmin 是否在允许的范围内。
解：简要作图步骤：作圆η。
以O 为圆心，OC 1为半径作圆，再以C 2为圆心，2l AB 为半径作圆，两圆交于S 点；●连接C 2S 延长交圆η于A 点；❍⏹机构在AB ′C′D 位置时有γmin =430<[γ]2.8图所示为脚踏轧棉机的曲柄摇杆机构。
铰链中心A 、B 在铅垂线上，要求踏板DC 在水平位置上下各摆动10°，且l DC =500mm ，l AD =1000mm 。
试求曲柄AB 和连杆BC 的长度l AB 和l BC ，并画出机构的止点位置。
mmml 005.0=μ20125.1125.118011180=+-=+-=θK K η212AC AC AB l l l -=212AC AC BC l l l +=D1C 2C ψA1B 2B Pθθ- 90SminγB 'C 'O解：1取长度比例尺做机构图mmmml20=μ()()mmAC AC l l AB752205.5260212=-=-=μ()()mmAC AC l l BC11252202.5260212=+=+=μ2.9图所示为一实验用小电炉的炉门装置，在关闭时为位置E 1，开启时为位置E 2，试设计一四杆机构来操作炉门的启闭(各有关尺寸见图)。
机械设计基础.平面连杆机构习题及解答教学文案
机械设计基础.平面连杆机构习题及解答平面连杆机构习题及解答一、复习思考题1、什么是连杆机构？连杆机构有什么优缺点？2、什么是曲柄？什么是摇杆？铰链四杆机构曲柄存在条件是什么？3、铰链四杆机构有哪几种基本形式？4、什么叫铰链四杆机构的传动角和压力角？压力角的大小对连杆机构的工作有何影响？5、什么叫行程速比系数？如何判断机构有否急回运动？6、平面连杆机构和铰链四杆机构有什么不同？7、双曲柄机构是怎样形成的？8、双摇杆机构是怎样形成的？9、述说曲柄滑块机构的演化与由来。
10、导杆机构是怎样演化来的？11、曲柄滑块机构中，滑块的移动距离根据什么计算？12、写出曲柄摇杆机构中，摇杆急回特性系数的计算式？13、曲柄摇杆机构中，摇杆为什么会产生急回运动？14、已知急回特性系数，如何求得曲柄的极位夹角？15、平面连杆机构中，哪些机构在什么情况下才能出现急回运动？16、平面连杆机构中，哪些机构在什么情况下出现“死点”位置？17、曲柄摇杆机构有什么运动特点？18、试述克服平面连杆机构“死点”位置的方法。
19、在什么情况下曲柄滑块机构才会有急回运动？20、曲柄滑块机构都有什么特点？21、试述摆动导杆机构的运动特点？22、试述转动导杆机构的运动特点。
23、曲柄滑块机构与导杆机构，在构成上有何异同？二、填空题1、平面连杆机构是由一些刚性构件用副和副相互联接而组成的机构。
2、平面连杆机构能实现一些较复杂的运动。
3、当平面四杆机构中的运动副都是副时，就称之为铰链四杆机构；它是其他多杆机构的。
4、在铰链四杆机构中，能绕机架上的铰链作整周的叫曲柄。
5、在铰链四杆机构中，能绕机架上的铰链作的叫摇杆。
6、平面四杆机构的两个连架杆，可以有一个是，另一个是，也可以两个都是或都是。
7、平面四杆机构有三种基本形式，即机构，机构和机构。
8、组成曲柄摇杆机构的条件是：最短杆与最长杆的长度之和或其他两杆的长度之和；最短杆的相邻构件为，则最短杆为。
平面连杆机构习题及答案
平面连杆机构习题及答案平面连杆机构习题及答案连杆机构是机械工程中常见的一种机构，它由若干连杆和连接它们的铰链组成。
平面连杆机构的运动分析是机械工程中的基础知识之一。
在这篇文章中，我们将介绍一些常见的平面连杆机构习题，并给出详细的解答。
1. 问题描述：一个平面连杆机构由一个固定连杆和两个活动连杆组成。
固定连杆与水平方向成30度角，活动连杆分别与固定连杆和水平方向成60度角。
活动连杆的长度分别为3cm和4cm。
求活动连杆的终点轨迹方程。
解答：根据连杆机构的运动分析原理，我们可以通过几何分析来求解这个问题。
首先，我们可以将固定连杆与水平方向的夹角设为α，活动连杆与固定连杆的夹角设为β。
设活动连杆的两个端点分别为A和B，固定连杆的端点为O。
根据题意，我们可以得到以下几个关系式：AB = 3cmOB = 4cm∠BOA = 60度∠BOC = 30度我们可以利用三角函数来求解活动连杆的终点轨迹方程。
首先，我们可以利用余弦定理求解∠BOA的值：cos(∠BOA) = (AB^2 + OA^2 - OB^2) / (2 * AB * OA)代入已知条件，我们可以得到：cos(60度) = (3^2 + OA^2 - 4^2) / (2 * 3 * OA)解方程得到OA的值为2cm。
接下来，我们可以利用正弦定理求解∠BOC的值：sin(∠BOC) = (BC / OB) * sin(∠BOA)代入已知条件，我们可以得到：sin(30度) = (BC / 4) * sin(60度)解方程得到BC的值为2√3 cm。
综上所述，我们可以得到活动连杆终点的轨迹方程为：x = 2 + 2√3 * cos(θ)y = 2√3 *sin(θ)其中，θ为活动连杆与水平方向的夹角。
2. 问题描述：一个平面连杆机构由一个固定连杆和两个活动连杆组成。
固定连杆与水平方向成45度角，活动连杆分别与固定连杆和水平方向成60度角。
活动连杆的长度分别为3cm和4cm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平面连杆机构习题及解答一、复习思考题1、什么就是连杆机构？连杆机构有什么优缺点？2、什么就是曲柄？什么就是摇杆？铰链四杆机构曲柄存在条件就是什么？3、铰链四杆机构有哪几种基本形式？4、什么叫铰链四杆机构得传动角与压力角？压力角得大小对连杆机构得工作有何影响？5、什么叫行程速比系数？如何判断机构有否急回运动？6、平面连杆机构与铰链四杆机构有什么不同？7、双曲柄机构就是怎样形成得？8、双摇杆机构就是怎样形成得？9、述说曲柄滑块机构得演化与由来。
10、导杆机构就是怎样演化来得？11、曲柄滑块机构中，滑块得移动距离根据什么计算？12、写出曲柄摇杆机构中，摇杆急回特性系数得计算式？13、曲柄摇杆机构中，摇杆为什么会产生急回运动？14、已知急回特性系数，如何求得曲柄得极位夹角？15、平面连杆机构中，哪些机构在什么情况下才能出现急回运动？16、平面连杆机构中，哪些机构在什么情况下出现“死点”位置？1 7、曲柄摇杆机构有什么运动特点？18、试述克服平面连杆机构“死点”位置得方法。
19、在什么情况下曲柄滑块机构才会有急回运动？20、曲柄滑块机构都有什么特点？21、试述摆动导杆机构得运动特点？22、试述转动导杆机构得运动特点。
23、曲柄滑块机构与导杆机构，在构成上有何异同？二、填空题1、平面连杆机构就是由一些刚性构件用_____________ 副与_________ 副相互联接而组成得机构。
2、平面连杆机构能实现一些较复杂得 ___________ 运动。
3、当平面四杆机构中得运动副都就是 ______________ 副时，就称之为铰链四杆机构；它就是其她多杆机构得________________ 。
4、__________________________________________________ 在铰链四杆机构中，能绕机架上得铰链作整周_____________________________________________ 得________________ 叫曲柄。
5、在铰链四杆机构中，能绕机架上得铰链作 ________________ 得 ___________ 叫摇杆。
6、平面四杆机构得两个连架杆，可以有一个就是_______ ,另一个就是_________ ，也可以两个都就是或都就是。
7、平面四杆机构有三种基本形式,即_________ 机构，___________ 机构与____________ 机构•&组成曲柄摇杆机构得条件就是：最短杆与最长杆得长度之与 ______________ 或其她两杆得长度之与；最短杆得相邻构件为__________ ,则最短杆为_____________ •9、____________________________________ 在曲柄摇杆机构中，如果将杆作为机架，则与机架相连得两杆都可以作__—_______ 运动,即得到双曲柄机构•10、在_________ 机构中，如果将______________ 杆对面得杆作为机架时,则与此相连得两杆均为摇杆，即就是双摇杆机构。
11、在_________ 机构中，最短杆与最长杆得长度之与___________ 其余两杆得长度之与时,则不论取哪个杆作为_____________ ，都可以组成双摇杆机构。
12、曲柄滑块机构就是由曲柄摇杆机构得 ____________ 长度趋向_____________ 而演变来得。
13、导杆机构可瞧做就是由改变曲柄滑块机构中得 _______________ 而演变来得。
14、将曲柄滑块机构得__________ 改作固定机架时，可以得到导杆机构。
15、曲柄摇杆机构产生“死点”位置得条件就是：摇杆为___________ 件,曲柄为件或者就是把___________ 运动转换成 _____________ 运动•1 6、曲柄摇杆机构出现急回运动特性得条件就是：摇杆为___________ 件，曲柄为件或者就是把' ________ 运动转换成_____________ 。
17、曲柄摇杆机构得_____ 不等于0°,则急回特性系数就_________________ ,机构就具有急回特性。
18、实际中得各种形式得四杆机构，都可瞧成就是由改变某些构件得_______________ ,或选择不同构件作为____________ 等方法所得到得铰链四杆机构得演化形式。
19、若以曲柄滑块机构得曲柄为主动件时，可以把曲柄得____________ 运动转换成滑块得运动•20、若以曲柄滑块机构得滑块为主动件时， __________ 在运动过程中有“死点”位置。
2 1、通常利用机构中构件运动时 ______________ 得惯性，或依靠增设在曲柄上得惯性来渡过“死点”位置。
22、连杆机构得“死点”位置，将使机构在传动中出现____________ 或发生运动方向等现象。
23、飞轮得作用就是可以________ ，使运转________ 。
24、在实际生产中，常常利用急回运动这个特性，来缩短_______________ 时间，从而提高___________ •25、机构从动件所受力方向与该力作用点速度方向所夹得锐角，称为角，用它来衡量机构得________ 性能。
26压力角与传动角互为_______ 角。
27、当机构得传动角等于0 °（压力角等于9 0°）时，机构所处得位置称为___________ 位置。
2 8、曲柄摇杆机构得摇杆作主动件时，将_________ 与从动件________________ 得位置称为曲柄得“死点”位置。
29、当曲柄摇杆机构得曲柄为主动件并作 _________ 转动运动时，摇杆则作__________ 往复摆动运动。
30、如果将曲柄摇杆机构中得最短杆改作机架时，则两个架杆都可以作_____________ 得转动运动，即得到__________ 机构。
31、如果将曲柄摇杆机构得最短杆对面得杆作为机架时，则与 ______________ 相连得两杆都可以作_____________ 运动，机构就变成________ 机构•三、判断题1、当机构得极位夹角0= °0时，机构无急回特性。
（）2、机构就是否存在死点位置与机构取那个构件为原动件无关。
（）3、在摆动导杆机构中，当导杆为主动件时，机构有死点位置。
（）4、对曲柄摇杆机构，当取摇杆为主动件时，机构有死点位置.（）5、压力角就就是主动件所受驱动力得方向线与该点速度得方向线之间得夹角。
（）6、机构得极位夹角就是衡量机构急回特性得重要指标。
极位夹角越大，则机构得急回特性越明显。
（）7、压力角就是衡量机构传力性能得重要指标。
（）8、压力角越大，则机构传力性能越差。
（）9、平面连杆机构得基本形式，就是铰链四杆机构。
（）10、曲柄与连杆都就是连架杆。
（）11、平面四杆机构都有曲柄.（）12、在曲柄摇杆机构中，曲柄与连杆共线，就就是“死点”位置.（）13、铰链四杆机构得曲柄存在条件就是：连架杆或机架中必有一个就是最短杆；量短杆与最长杆得长度之与小于或等于其余两杆得长度之与。
（）14、铰链四杆机构都有摇杆这个构件。
（）15、铰链四杆机构都有连杆与静件。
（）1 6、在平面连杆机构中，只要以最短杆作固定机架，就能得到双曲柄机构.（）1 7、只有以曲柄摇杆机构得最短杆固定机架，才能得到双曲柄机构。
（）18、在平面四杆机构中，只要两个连架杆都能绕机架上得铰链作整周转动，必然就是双曲柄机构。
（）19、曲柄得极位夹角B越大,机构得急回特性系数K也越大，机构得急回特性也越显著。
（）20、导杆机构与曲柄滑块机构，在结构原理上得区别就在于选择不同构件作固定机架。
（）2 1、曲柄滑块机构，滑块在作往复运动时，不会出现急回运动。
（）22、导杆机构中导杆得往复运动有急回特性。
（）23、利用选择不同构件作固定机架得方法，可以把曲柄摇杆机构改变成双摇杆机构。
（）24、利用改变构件之间相对长度得方法，可以把曲柄摇杆机构改变成双摇杆机构。
（）25、在平面四杆机构中，凡就是能把转动运动转换成往复运动得机构，都会有急回运动特性。
（）26、曲柄摇杆机构得摇杆，在两极限位置之间得夹角叽叫做摇杆得摆角.（）2 7、在有曲柄得平面连杆机构中，曲柄得极位夹角0,可以等于0°,也可以大于0 028、在曲柄与连杆同时存在得平面连杆机构中, 只要曲柄与连杆共线, 这个位置就就是曲柄得“死点”位置。
（）29、在平面连杆机构中，连杆与曲柄就是同时存在得,即有曲柄就有连杆。
（）30、有曲柄得四杆机构，就存在着出现“死点”位置得基本条件。
（）31、有曲柄得四杆机构,该机构就存在着产生急回运动特性得基本条件。
（）32、机构得急回特性系数K得值，就是根据极位夹角0得大小，通过公式求得得。
（）33、极位夹角0得大小,就是根据急回特性系数K 值，通过公式求得得。
而K 值就是设计时事先确定得.（）34、利用曲柄摇杆机构，可以把等速转动运动，转变成具有急回特性得往复摆动运动，或者没有急回特性得往复摆动运动.（）35、只有曲柄摇杆机构,才能实现把等速旋转运动转变成往复摆动运动。
（）36、曲柄滑块机构，能把主动件得等速旋转运动, 转变成从动件得直线往复运动。
（）37、通过选择铰链四杆机构得不同构件作为机构得固定机架, 能使机构得形式发生演变。
（）38、铰链四杆机构形式得改变, 只能通过选择不同构件作机构得固定机架来实现。
（）39、铰链四杆机构形式得演变，都就是通过对某些构件之间相对长度得改变而达到得。
（）40、通过对铰链四杆机构某些构件之间相对长度得改变, 也能够起到对机构形式得演化作用.（）41、当曲柄摇杆机构把往复摆动运动转变成旋转运动时,曲柄与连杆共线得位置,就就是曲柄得“死点”位置。
（ )42、当曲柄摇杆机构把旋转运动转变成往复摆动运动时， 曲柄与连杆共线得位置，就就是曲柄得“死点”位置。
（）4 3、曲柄在“死点"位置得运动方向与原先得运动方向相同。
（）44、 在实际生产中，机构得“死点"位置对工作都就是不利得, 45、 “死点”位置在传动机构与锁紧机构中所起得作用相同， 同得。
（）4 6、曲柄摇杆机构，双曲柄机构与双摇杆机构 ，它们都具有产生“死点”位置与急回运动特性得可能。
（）47、根据图47各杆所注尺寸与以 AD 边为机架，判断指出各铰链四杆机构得名称图 474 8、判断图4 4 9、曲柄摇杆机构与曲柄滑块机构产生“死点”位置得条件就是相同得 50、曲柄滑块机构与摆动导杆机构产生急回运动得条件就是相同得。
51、传动机构出现“死点”位置与急回运动，对机构得工作都就是不利得。
