ip数据包解析实验报告摘要doc
TCPIP实验之IP数据包分析--
TCP/IP协议与编程实验姓名:班级：学号：实验题目用Wireshark抓包分析ip数据包一、实验目的1、了解并会初步使用Wireshark，能在所用电脑上进行抓包2、了解IP数据包格式，能应用该软件分析数据包格式3、查看一个抓到的包的内容，并分析对应的IP数据包格式二、实验内容Wireshark 是网络包分析工具。
网络包分析工具的主要作用是尝试捕获网络包，并尝试显示包的尽可能详细的情况。
实验步骤：1、打开wireshark，选择接口选项列表。
或单击“Capture”，配置“option”选项。
2、设置完成后，点击“start”开始抓包：3、显示结果：3、选择某一行抓包结果，双击查看此数据包具体结构。
4、捕捉IP数据报。
① 写出IP数据报的格式。
IP数据报首部的固定部分中的各字段含义如下：(1)版本占4位，指IP协议的版本。
通信双方使用的IP协议版本必须一致。
目前广泛使用的IP协议版本号为4（即IPv4）。
(2)首部长度占4位，可表示的最大十进制数值是15。
请注意，这个字段所表示数的单位是32位字长（1个32位字长是4字节），因此，当IP的首部长度为1111时（即十进制的15），首部长度就达到60字节。
当IP分组的首部长度不是4字节的整数倍时，必须利用最后的填充字段加以填充。
因此数据部分永远在4字节的整数倍开始，这样在实现IP协议时较为方便。
首部长度限制为60 字节的缺点是有时可能不够用。
但这样做是希望用户尽量减少开销。
最常用的首部3)区分服务占8位，用来获得更好的服务。
这个字段在旧标准中叫做服务类型，但实际上一直没有被使用过。
1998年IETF把这个字段改名为区分服务DS(Differentiated Services)。
只有在使用区分服务时，这个字段才起作用。
(4)总长度总长度指首部和数据之和的长度，单位为字节。
总长度字段为16位，因此数据报的最大长度为216-1=65535字节。
长度就是20字节（即首部长度为0101），这时不使用任何选项。

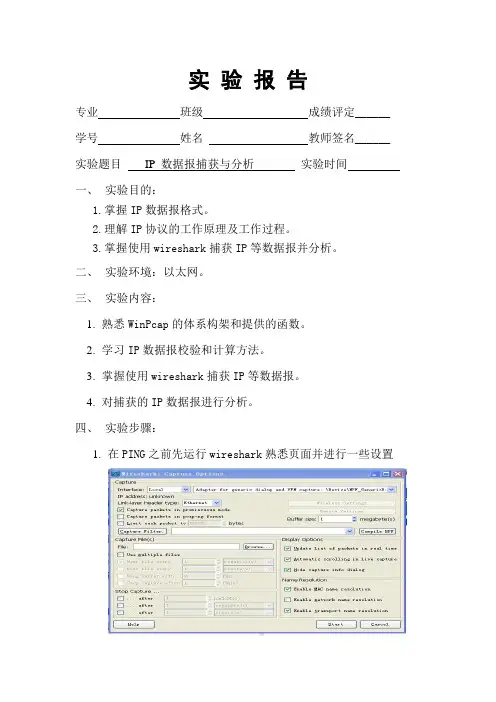

IP 数据报捕获与分析实验报告
实验报告专业班级成绩评定______ 学号姓名教师签名______ 实验题目IP 数据报捕获与分析实验时间一、实验目的：1.掌握IP数据报格式。
2.理解IP协议的工作原理及工作过程。
3.掌握使用wireshark捕获IP等数据报并分析。
二、实验环境：以太网。
三、实验内容：1.熟悉WinPcap的体系构架和提供的函数。
2.学习IP数据报校验和计算方法。
3.掌握使用wireshark捕获IP等数据报。
4.对捕获的IP数据报进行分析。
四、实验步骤：1.在PING之前先运行wireshark熟悉页面并进行一些设置a.单击Capture Filter过滤器:可以设置捕捉一些特殊规则的数据报。
b.在选中Capture packets in promiscuous mode:可以设置为混合全处理模式。
c.可以点击Start开始捕捉。
过一段时间后，点击Stop停止，观察捕捉到的数据报，并进行分析。
2.使用wireshark捕获和分析IP数据包。
a.打开wireshar并开始捕获数据包。
b.然后在系统的“开始”—“运行”—输入“CMD”命令，进入DOS命令窗口，并输入“ping”命令测试网络的情况.c.如“ping 192.168.0.1”。
Ping 命令的使用d.再回到wireshar点击停止后查看捕获到的数据，双击打开“ping”后的数据包，分析数据包的内容。
分片的数据包（以下图片全部通过wireshark捕获数据包，然后用QQ中的截图功能截取）IP协议节点IP协议节点上面节点说明如下：树节点名称说明Version IP版本，IPv4Header Length 20个字节的IP头，没有其他选项Total Length 该IP包携带的64字节Flags 不分片标志被设置没有被设置，该IP在通过各种类型的网络时可以分片传输；如果该网络的最大数据包小于该IP包的长度，该数据包将被分片传输；Time to live TTL值为64，最多数据传输64个节点就被抛弃。

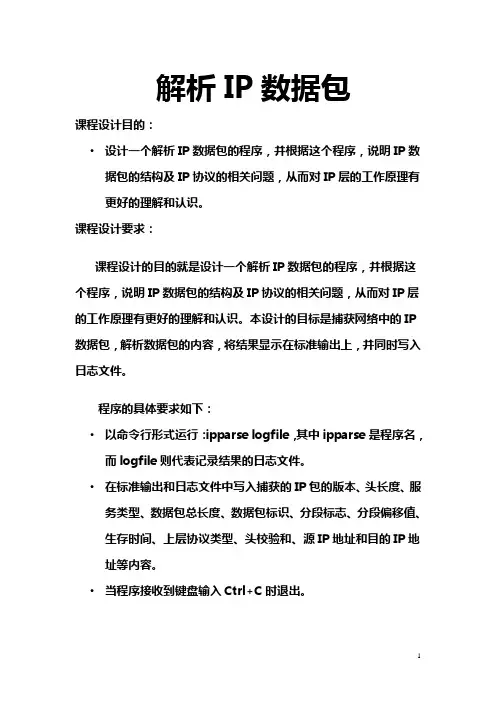

计算机网络课程设计IP数据包解析文档
解析IP数据包课程设计目的：•设计一个解析IP数据包的程序，并根据这个程序，说明IP数据包的结构及IP协议的相关问题，从而对IP层的工作原理有更好的理解和认识。
课程设计要求：课程设计的目的就是设计一个解析IP数据包的程序，并根据这个程序，说明IP数据包的结构及IP协议的相关问题，从而对IP层的工作原理有更好的理解和认识。
本设计的目标是捕获网络中的IP 数据包，解析数据包的内容，将结果显示在标准输出上，并同时写入日志文件。
程序的具体要求如下：•以命令行形式运行：ipparse logfile，其中ipparse是程序名，而logfile则代表记录结果的日志文件。
•在标准输出和日志文件中写入捕获的IP包的版本、头长度、服务类型、数据包总长度、数据包标识、分段标志、分段偏移值、生存时间、上层协议类型、头校验和、源IP地址和目的IP地址等内容。
•当程序接收到键盘输入Ctrl+C时退出。
设计相关知识：IP数据报的格式说明IP协议都具有什么功能。
其首部，版本目前广泛使用的版本号为4；首部长度站4bit；服务类型占8bit，其中服务类型TOS子域占4位，优先级子域占3位，另一位为保留位；总长度字段为2B，IP数据包的最大长度是65535B；标识占16bit，它是一个计数器，用来产生数据报的标识；标志占3bit，其中最低为为MF，MF=1时为后面“还有分片”，MF=0表示这是数据报片中的最后一个，DF=0时，表示允许分片；片偏移以8个字节为偏移单位；生存时间字段记为TTL，单位为秒；协议段占8bit，用于指出次数据是使用何种协议，典型的协议号有6：TCP，17：UDP，1：ICMP。
本程序使用套接字socket编程，将网卡设为能够接受流经网卡的所有类型的数据包。
首先，初始化套接字，然后监听数据包，解析数据包。
SOCKET sock=socket(AF_INET,SOCK_RAW,IPPROTO_IP)用来创建套接字，其参数为通信发生的区字段和套接字的类型。

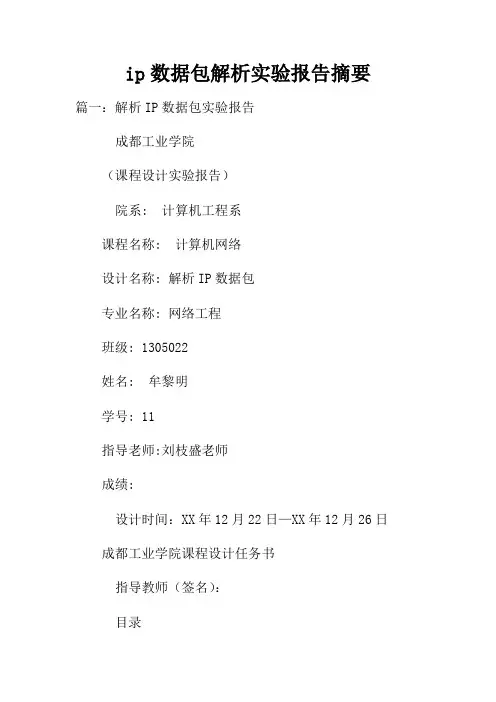

ip数据包解析实验报告摘要doc
ip数据包解析实验报告摘要篇一：解析IP数据包实验报告成都工业学院（课程设计实验报告）院系: 计算机工程系课程名称: 计算机网络设计名称: 解析IP数据包专业名称: 网络工程班级: 1305022姓名: 牟黎明学号: 11指导老师:刘枝盛老师成绩:设计时间：XX年12月22日—XX年12月26日成都工业学院课程设计任务书指导教师（签名）：目录一、课程设计的目的和意义...............................................3 二、课程设计的内容和要求..............................................3 三、解析IP数据包设计的相关技术 (4)? 3.1 IP数据包的格式与分析? 3.2 程序分析设计......................................................4 .. (6) (6) (6) (7) (7)……………………….…………..…………….7 ?3.2.1 网卡设置? 3.2.2 程序设计? 3.2.3 程序设计? 3.2.4 程序设计? 3.2.5 程序设计四、课程设计过程 (8)? 4.1 程序流程图? 4.2源程序代码 (8) (16)……………….……………..............……………….9 ?4.3 程序运行结果? 4.3.1.登陆界面，提示输入命令符 (16)? 4.3.2.命令符输入错误后提示界面 (16)? 4.3.3.截获的IP数据包界面 (17)? 4.3.4.继续抓包图 (17)五、课程设计小结 (18)参考文献 (18)一、课程设计的目的和意义目的：本章课程设计的目的就是设计一个解析IP数据包的程序(我的编辑环境为visual2102)，并根据这个程序，说明IP数据包的结构及IP协议的相关问题，从而对网络层的工作原理有更好的理解和认识。

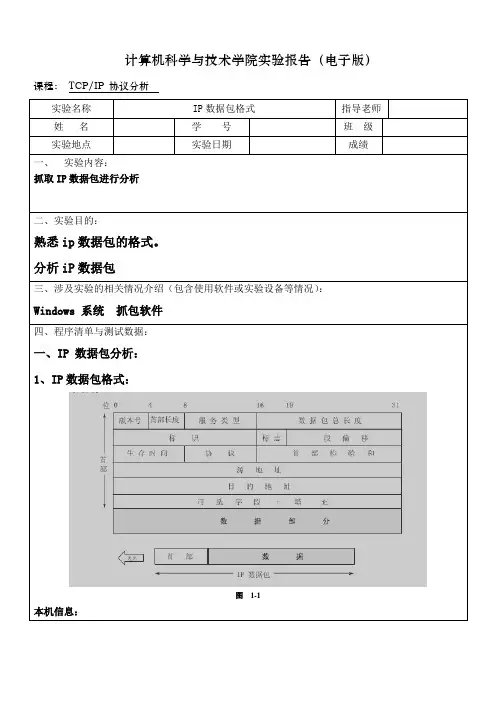

IP数据报文分析
课程：TCP/IP协议分析
实验名称
IP数据包格式
指导老师
姓名
学号
班级
实验地点
实验日期
成绩
一、实验内容：
抓取IP数据包进行分析
二、实验目的：
熟悉ip数据包的格式。
分析iP数据包
三、涉及实验的相关情况介绍（包含使用软件或实验设备等情况）：
Windows系统抓包软件
四、程序清单与测试数据：
08 00：协议类型
45:4代表版本号IPV4，5代表首部长度。当前为标准IP头4*5=20
00：服务类型
00 3C :IP数据包总长度
04 5A：标识
00 00：标志+片偏移
80：生存时间
01：ICMP协议
8ห้องสมุดไป่ตู้ 25 :首部校验和
C0 A8 21 04：源IP地址
C0 A806ED:目的IP地址
2、IP数据包分片：
五、实验结果、分析、体会等：
简单的了解ip报文格式，对ip数据报有了更进一步的认识。
执行ping命令：
图4-1
抓取数据包:
图4-2
图4-3
图4-4
图4-5
图4-6
图4-3、图4-4、图4-5和图4-6为IP分片包，标识为7e ca，图4-3、图4-4与图4-5标志为001，DF位为0，代表分片。MF为1，代表后面有分片。图4-5标志为000，DF位为0，代表分片。MF为0，代表最后一个分片
一、IP数据包分析：
1、IP数据包格式：
图1-1
本机信息：
图2-1
IP：192.168.33.4MAC:8C-89-A5-3B-90-4B
arp,ip,icmp协议数据包捕获分析实验报告数据
arp,ip,icmp协议数据包捕获分析实验报告数据篇一：网络协议分析实验报告实验报告课程名称计算机网络实验名称网络协议分析系别专业班级指导教师学号姓名实验成绩一、实验目的掌握常用的抓包软件，了解ARP、ICMP、IP、TCP、UDP 协议的结构。
二、实验环境1．虚拟机（VMWare或Microsoft Virtual PC）、Windows XX Server。
客户机A客户机B2．实验室局域网，WindowsXP三、实验学时2学时，必做实验。
四、实验内容注意：若是实验环境1，则配置客户机A的IP地址:/24,X为学生座号；另一台客户机B的IP地址:（X+100）。
在客户机A上安装EtherPeek（或者sniffer pro）协议分析软件。
若是实验环境2则根据当前主机A的地址，找一台当前在线主机B完成。
1、从客户机A ping客户机B ，利用EtherPeek（或者sniffer pro）协议分析软件抓包，分析ARP 协议；2、从客户机A ping客户机B，利用EtherPeek（或者sniffer pro）协议分析软件抓包，分析icmp协议和ip协议；3、客户机A上访问，利用E(转载于: 小龙文档网:arp,ip,icmp协议数据包捕获分析实验报告数据)therPeek（或者sniffer pro）协议分析软件抓包，分析TCP和UDP 协议；五、实验步骤和截图（并填表）1、分析arp协议，填写下表12、分析icmp协议和ip协议，分别填写下表表一：ICMP报文分析233、分析TCP和UDP 协议，分别填写下表4表二： UDP 协议 5篇二：网络层协议数据的捕获实验报告篇三：实验报告4-网络层协议数据的捕获实验报告。
ip数据包分析
1. 开发背景计算机网络是计算机技术与通信技术紧密结合的产物，网络技术队信息产业的发展产生深远的影响，而且将发挥越来越大的作用。
本章在介绍网络形成于发展历史的基础上，对网络定义、分类与拓扑构型等问题进行了系统的讨论，并对网络的应用、网络技术的研究与发展进行了探讨，以帮助人们对网络技术与应用有一个全面和准确的认识。
IP数据包作为网络层的数据必然要通过帧来传输。
一个数据包可能要通过多个不同的网络。
每一个路由器都要讲接收到的帧进行拆包和处理，然后封装成另外一个帧。
帧的格式与长度取决于网络所采用的协议。
从网络层—数据链路层来看，由于IP数据包的最大长度为65535B，那么它所使用的网络的数据链路层最大传输单元的长度为65535B，那么传输的效率一定会很高。
但是实际上大量使用的网络的最大传输单元长度都比IP数据包的最大长度短。
以太网的MTU长度为1500B，它远小于IP数据包的最大长度。
因此，使用这些网络传输IP数据包时，要对IP数据包进行分成若干较小的片濑传输，这些片的长度小于或等于数据链路层MTU的长度。
2. 需求分析在传输路径中，路由器通常连接多个网络。
不同的网络的数据链路层最大传输单元的长度的可能不同的，因此路由器在接收到数据包，并准备要转发到目的主机时，它必须首先决定使用哪一个接口网络，要决定该网络的数据链路层最大传输单元是否允许该数据包通过。
根据数据包长度来确定是否需要对数据包进行分片。
如果数据包来自一个能够通过较大数据包的局域网，又要通过另一个只能通过较小的数据包的局域网，那么就必须对IP数据包进行分片。
IP数据包分片的方法如下图所示在IP数据包分片时，首先要确定片长度。
然后将原始IP数据包包括报头分成第1个片。
如果剩下的数据仍然超过长度，那么需要进行第2次分片。
第2个分片数据加上原来的报头，构成第2个片。
这样一直分割到剩下的数据小于片长度为止。
3. 可行性分析经济可行性适用本计算机安全系统可提高计算机通信流量分析和管理水平，把大量繁琐工作简单化，能够有效地节省人力物力，并能够准确地进行统计和计算，避免人工统计或计算所带来的差错，保证计算机通信管理高效而有序地进行。
解析IP数据包课程设计报告
成绩评定表课程设计任务书目录1 课程设计目的 (1)2 课程设计要求 (2)3 相关知识 (3)4 课程设计分析 (6)5 程序代码 (11)6 运行结果与分析 (18)7 参考文献 (18)1 课程设计目的IP数据包是网络成传输的基本数据单元，熟悉IP数据包结构对于理解网络工作原理具有重要意义。
本课程设计的主要目的是通过接受与解析IP数据包，了解IP数据包的基本结构与IP协议的基本功能。
2 课程设计要求根据后面介绍的IP数据包结构，编写程序接收并解析IP数据包。
1）以命令行形式运行;ParsePacket log_file其中，ParsePacket为程序名，log_file为日志文件名。
2）输出内容：IP数据包的各字段值，包括版本、头部长度、服务类型、总长度、标识、分段标志、分段偏移值、生存时间、上层协议类型、头校验和、源IP地址和目的IP地址等。
3）当程序接收到键盘输入Ctrl+C时退出。
3相关知识互联网络层是TCP/IP协议参考模型中的关键部分.IP协议把传输层送来的消息组装成IP数据包,并把IP数据包传送给数据链层.IP协议在TCP/IP协议族中处于核心地位,IP 协议制定了统一的IP数据包格式,以消除个通信子网中的差异,从而为信息发送方和接收方提供了透明的传输通道.编制本程序前,首先要对IP包的格式有一定了解,图1给出了IP 协议的数据包格式.IP数据包的第一个字段是版本字段,其度是4位,表示所使用的IP协议的版本.目前的版本是IPV4,版本字段的值是4,下一代版本是IPV6,版本字段值是6.本程序主要针对版本是IPV4的数据包的解析.报头标长字段为4位,它定义了以4B为一个单位的IP包的报文长度.报头中除了选项字段和填充域字段外,其他各字段是定长的.因此,IP数据包的头长度在20—40B之间,是可变的.0 4 8 16 19 24 31(位)图3.1 IP数据包的格式服务类型字段共8位,用于指示路由器如何处理该数据包.该字段长度由4位服务类型(TOS)子域和3位优先级子域组成,1位为保留位,该字段结构如图2所示.图3.1 服务类型字段结构优先级共有8种,优先级越高表明数据包越重要.表1中列出了各种优先级所代表的意义.表3.2 优先子域的说明在4位服务类型子域中b4,b3,b2,b1分别表示D(延迟),T(吞吐量),R(可靠性)与C(成本).表3.3列出了服务器类型自域的构成.总长度字段为2B,它定义了以字节为单位的数据包的总长度.IP数据包的最大长度为65535B.标识字段的长度为16位,用于识别IP数据包的编号.每批数据都要有一个标识值,用于让目的主机判断新来的数据属于哪个分组.报头中的标志字段如图7-3所示.标志字段共3位,最高位是0.禁止分片标志DF(do not fragment)字段的值若为1,表示不能对数据包分片;若DF值为0,则表明可以分片.分片标志MF( more fragment)的值为1,表示接收到的不是最后一个分片;若MF值为0,表示接收到的是最后一个分片.片偏移字段共13位,说明分片在整个数据包中的相对位置.片偏移值是以8B为单位来记数的,因此选择的分片长度应该是8B的整数倍.生存时间(TTL)字段为8位,用来设置数据包在互联网络的传输过程的寿命,通常是用一个数据包可以经过的最多的路由器跳步数来限定的.协议字段为8位,表示使用此IP数据包的高层协议类型,常用的协议号如表7-3所示.表7.3 典型的协议号头校验和字段为16位，用于存放检查报头错误的校验码。
ip实验报告
ip实验报告篇一：iP实验报告华中师范大学计算机科学系实验报告书实验题目：解析iP数据包课程名称：计算机网络主讲教师：刘玉华辅导教师：课程编号：班级：0401实验时间：20XX-5-1012345篇二：实验四、iP协议分析实验报告实验四、iP协议分析实验报告序号：姓名：学号：成绩指导老师1．实验目的：分析iP协议报文格式.2．实验环境：局域网环境，或者是联网的单机。
3．实验步骤：（1）启动ethereal软件，开始报文捕获。
（2）捕获iP的数据包（3）停止捕获报文。
4．实验分析，回答下列问题（1）请说明你是如何获得iP的捕获文件，并附上捕获的截图。
答：清空浏览器缓存，打开ethereal软件，开始报文捕获。
启动某个基于TcP的应用程序，打开浏览器输入。
(3)等出现浏览的网页后停止数据包的捕获。
(4)出现协议分析界面，将filter一栏填入ip，则只显示ip协议信息（2）通过捕获的数据包分析iP的报文结构，将iP协议树中各名字字段，字段长度，（3）请举例说明iP协议中iP分组分片和组装的过程。
答：iP协议在传输数据包时，将数据报文分为若干分片进行传输，并在目标系统中进行重组。
这一过程称为分片（fragmentation）。
iP分片（Fragmentation）发生在要传输的iP报文大小超过最大传输单位mTU(maximumTransmissionUnit)的情况。
比如说，在以太网（Ethernet）环境中可传输最大iP报文大小（mTU）为1500字节。
如果要传输的报文大小超过1500字节，则需要分片之后进行传输。
由此可以看出，iP分片在网络环境中是经常发生的事件。
5.实验总结，总结你在实验过程中遇到的问题和解决的方法。
答：（1）、实验过程中由于对ip协议的不熟悉，不明白各个字段的具体含义与作用，通过看书和查看相关的资料能够很好的完成实验。
（2）对ip协议的分组分片和组装的过程的知识掌握还不是彻底，还是不能熟练、正确的对其进行分析。
实验五、IP协议分析实验报告
实验五、IP协议分析实验报告一、实验目的本次实验的主要目的是深入理解 IP 协议的工作原理和机制，通过实际的抓包分析，掌握 IP 数据包的格式、IP 地址的分类与分配、子网掩码的作用以及路由选择的基本过程。
二、实验环境1、操作系统：Windows 102、抓包工具：Wireshark三、实验原理1、 IP 协议概述IP（Internet Protocol）协议是 TCP/IP 协议簇中最为核心的协议之一，它负责为网络中的设备提供逻辑地址（即 IP 地址），并实现数据包的路由和转发。
2、 IP 数据包格式IP 数据包由头部和数据部分组成。
头部包含了源 IP 地址、目的 IP地址、协议类型、生存时间（TTL）等重要信息。
3、 IP 地址分类IP 地址分为 A、B、C、D、E 五类，其中 A、B、C 类为常用的单播地址，D 类用于组播，E 类为保留地址。
4、子网掩码子网掩码用于确定 IP 地址中的网络部分和主机部分，从而实现子网划分。
5、路由选择路由器根据 IP 数据包中的目的地址和路由表，选择合适的路径将数据包转发到下一跳。
四、实验步骤1、打开 Wireshark 软件，选择合适的网络接口进行抓包。
2、在网络中进行一些常见的网络操作，如访问网页、发送邮件等，以获取 IP 数据包。
3、停止抓包，并对抓取到的数据包进行筛选，只显示 IP 协议的数据包。
4、逐个分析 IP 数据包的头部信息，包括源 IP 地址、目的 IP 地址、协议类型、TTL 等。
5、观察不同类型的 IP 地址，并分析其网络部分和主机部分。
6、研究子网掩码在数据包中的作用，以及如何通过子网掩码确定子网范围。
7、分析路由选择过程，观察数据包在网络中的转发路径。
五、实验结果与分析1、 IP 数据包格式分析通过对抓取到的 IP 数据包进行分析，我们可以看到其头部格式如下：版本（Version）：通常为 4，表示 IPv4 协议。
头部长度（Header Length）：以 4 字节为单位，指示头部的长度。
高三计算机课件 网络课程设计-IP数据包解析实验报告
目录目录 (1)1、课程设计目的 (2)2、课程设计要求 (2)3、相关知识 (2)4、课程设计分析 (6)4.1 网卡设置 (6)4.2 使用套接字 (6)4.2.2 接收数据包 (7)4.3 定义IP头部的数据结构 (7)4.4 IP包的解析 (9)4.5 协议的定义 (9)4.6捕获处理 (9)5、运行结果 (10)6、总结 (10)7、课程设计参考资料 (11)8、源程序代码 (11)1、课程设计目的本课程设计的目的就是设计一个解析IP数据包的程序，并根据这个程序，说明IP数据包的结构及IP协议的相关问题，从而对IP层的工作原理有更好的理解和认识。
2、课程设计要求本设计的目标是捕获网络中的IP数据包，解析数据包的内容，将结果显示在标准输出上，并同时写入日志文件。
程序的具体要求如下：1）以命令行形式运行：ipparse logfile，其中ipparse是程序名, 而logfile 则代表记录结果的日志文件。
2）在标准输出和日志文件中写入捕获的IP包的版本、头长度、服务类型、数据包总长度、数据包标识、分段标志、分段偏移值、生存时间、上层协议类型、头校验和、源IP地址和目的IP地址等内容。
3）当程序接收到键盘输入Ctrl+C时退出。
3、相关知识互联网络层是TCP/IP协议参考模型中的关键部分.IP协议把传输层送来的消息组装成IP数据包,并把IP数据包传送给数据链层.IP协议在TCP/IP协议族中处于核心地位,IP协议制定了统一的IP数据包格式,以消除个通信子网中的差异,从而为信息发送方和接收方提供了透明的传输通道.编制本程序前,首先要对IP包的格式有一定了解,图1给出了IP协议的数据包格式.IP数据包的第一个字段是版本字段,其度是4位,表示所使用的IP协议的版本.目前的版本是IPV4,版本字段的值是4,下一代版本是IPV6,版本字段值是6.本程序主要针对版本是IPV4的数据包的解析.报头标长字段为4位,它定义了以4B为一个单位的IP包的报文长度.报头中除了选项字段和填充域字段外,其他各字段是定长的.因此,IP数据包的头长度在20—40B之间,是可变的.0 4 8 16 19 24 31图1 IP数据包的格式服务类型字段共8位,用于指示路由器如何处理该数据包.该字段长度由4位服务类型(TOS)子域和3位优先级子域组成,1位为保留位,该字段结构如图2所示.B7 b6 b5 b4 b3 b2 b1 b0图2 服务类型字段结构优先级共有8种,优先级越高表明数据包越重要.表1中列出了各种优先级所代表的意义.表一优先子域的说明在4位服务类型子域中b4,b3,b2,b1分别表示D(延迟),T(吞吐量),R(可靠性)与C(成本).表2列出了服务器类型自域的构成.总长度字段为2B,它定义了以字节为单位的数据包的总长度.IP数据包的最大长度为65535B.标识字段的长度为16位,用于识别IP数据包的编号.每批数据都要有一个标识值,用于让目的主机判断新来的数据属于哪个分组.报头中的标志字段如图7-3所示.标志字段共3位,最高位是0.禁止分片标志DF(do not fragment)字段的值若为1,表示不能对数据包分片;若DF值为0,则表明可以分片.分片标志MF( more fragment)的值为1,表示接收到的不是最后一个分片;若MF值为0,表示接收到的是最后一个分片.片偏移字段共13位,说明分片在整个数据包中的相对位置.片偏移值是以8B 为单位来记数的,因此选择的分片长度应该是8B的整数倍.生存时间(TTL)字段为8位,用来设置数据包在互联网络的传输过程的寿命,通常是用一个数据包可以经过的最多的路由器跳步数来限定的.协议字段为8位,表示使用此IP数据包的高层协议类型,常用的协议号如表3所示.表3 典型的协议号头校验和字段为16位，用于存放检查报头错误的校验码。
ip数据包解析实验报告
ip数据包解析实验报告IP数据包解析实验报告引言：IP数据包解析是计算机网络领域中非常重要的一项技术，它能够帮助我们理解和分析网络通信过程中的数据传输。
在本次实验中，我们将深入学习和探索IP 数据包解析的原理和应用。
通过对实验样本的解析和分析，我们将能够更好地理解IP数据包的结构和功能，为网络通信的优化和安全提供有力的支持。
一、实验目的本次实验的主要目的是通过对IP数据包的解析，深入了解IP协议的工作原理和数据包的格式。
通过实际操作和观察，我们将能够掌握IP数据包的结构和各个字段的含义，进一步加深对计算机网络通信的理解。
