波形采集储存与回放系统毕业论文
波形采集、存储与回放系统的设计

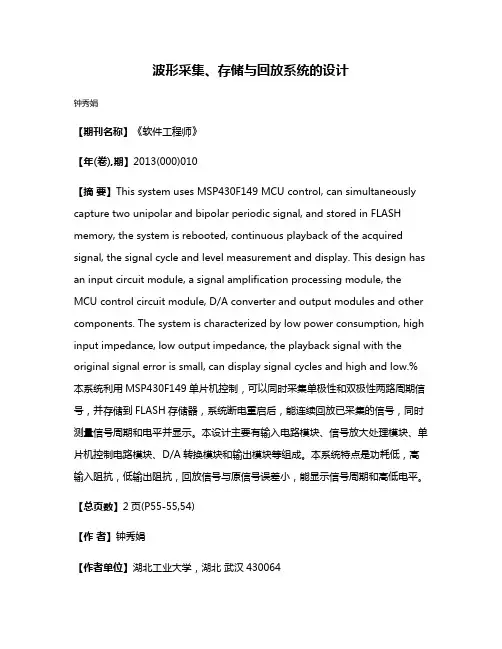

波形采集、存储与回放系统的设计作者：钟秀娟来源：《软件工程师》2013年第10期摘要：本系统利用MSP430F149单片机控制，可以同时采集单极性和双极性两路周期信号，并存储到FLASH存储器，系统断电重启后，能连续回放已采集的信号，同时测量信号周期和电平并显示。
本设计主要有输入电路模块、信号放大处理模块、单片机控制电路模块、D/A转换模块和输出模块等组成。
本系统特点是功耗低，高输入阻抗，低输出阻抗，回放信号与原信号误差小，能显示信号周期和高低电平。
关键词：MSP430F149单片机；A/D转换器；D/A7524转换器中图分类号：TP274.2 文献标识码：A1 总体方案设计及框图本系统主要由输入电路（集成运放和整形电路）部分、A/D转换电路模块、单片机及显示电路模块、D/A转换（DA7524转换电路）和输出电路模块[1]。
输入信号经电平移位电路，经A/D转换后存入储存器并实时显示，回放时经D/A转换，显示在示波器上。
具体框图如图1所示。
2 电路的设计与流程图设计（1）采样信号处理通过电阻分压方式实现电压的零点偏置，将电压整体抬高。
电阻分压方式具有结构简单，成本低的优点，且允许幅值较大的双极性模拟信号在板内传输，在外界干扰一定的时候，提高了信噪比[2]。
对于MSP430F149内部的积分型ADC而言，电阻分压方式的输入阻抗较大，为保证片内电容的充电时间，以达到应有的测量精度，需相应延长采样的时间。
（2）输入电路的设计由于MSP430F149内置的模数转换器（ADC）只能对低于3.3V的电压采样，而系统要求能完成对A通道高电平约4V，低电平接近0V信号的采样，所以系统在输入部分设计了一个同相比例运放电路，将输入信号衰减一倍，使之达到单片机对电压的采样要求。
（3）整形电路频率测量时，利用MSP430F149单片机捕获输入信号上升沿，计算两个上升沿之间的时间差，即信号的周期。
但设计的电路是正弦信号，有上升沿，不能达到电路的测量要求，所以本系统设计了一个整形电路，将正弦波信号转换为同频率的方波信号输出，以使单片机能准确捕捉到每一个上升沿信号。
毕业设计论文(2)数字化语音存储与回放系统设计
数字化语音存储与回放系统设计摘要本文介绍了一种以单片机为核心控制单元的数字化语音存储与回放系统的组成以及系统软硬件的设计。
该系统的基本原理是对语音信号的录制和回放的数字化控制。
该系统以AT89C52单片机为微处理器，实现对系统的控制以及数据的处理。
系统采用闪存28F512作为外部数据存储器来存放语音数据，以满足能够较长时间存储语音信息。
语音采集部分采用ADC0809进行模数转换，语音回放部分采用DAC0832实现数模转换，并通过键盘等接口电路实现人机交互，单片机工作在中断查询模式，能够快速响应按键要求，以控制信号的采集、存储和回放等。
同时，外围电路辅以带通滤波器和增益、功率放大等电路对信号进行滤波放大，以保证信息的高质量存储与回放。
关键词：数字化存储，回放，数字滤波，采样，模/数转换目录1绪论 (1)1.1课题背景 (1)1.2课题研究的意义 (1)1.3数字化处理的前景 (1)1.4课题任务要求 (2)1.5本文的主要内容 (3)2系统总体方案设计 (4)3硬件部分设计 (7)3.1拾音器 (7)3.2放大器的设计 (7)3.2.1前置增益放大器 (7)3.2.2输出功率放大器 (8)3.3滤波器设计 (9)3.4单片机选型 (12)3.4.1AT89C52介绍 (12)3.4.2引脚简介 (13)3.4.3主要功能及其特性 (14)3.4.4中断 (14)3.5采样保持电路 (15)3.6 D/A转换器DAC0832 (15)3.6.1DAC0832内部结构及引脚 (16)3.6.2 DAC0832工作方式 (16)3.7 A/D转换电路设计 (18)3.7.1 A/ D转换的常用方法 (18)3.7.2 ADC0809的主要特性和结构 (18)3.7.3 ADC0809管脚功能及定义 (19)3.7.4 ADC0809工作方式 (20)3.8键盘电路 (22)3.9存储器的选取 (23)4软件设计 (26)4.1编程工具软件Keil C51 (26)4.2 Protrus软件设计 (26)4.3软件程序的设计 (27)4.3.1程序总体流程图 (27)4.3.2子程序设计 (28)4.3.3系统仿真 (30)5结论 (32)6致谢 (33)参考文献 (34)附录 (36)外文资料 (41)外文翻译 (48)1绪论1.1课题背景语音信号处理是信息科学的一个重要分支，伴随着大规模集成技术的高度发展以及计算机技术的飞速前进，推动了语音信号处理技术的快速发展。
波形采集_存储与回放系统的设计_李德尧
收稿日期：2012－01作者简介：李德尧（1966—），男，副教授，研究方向为自动控制技术。

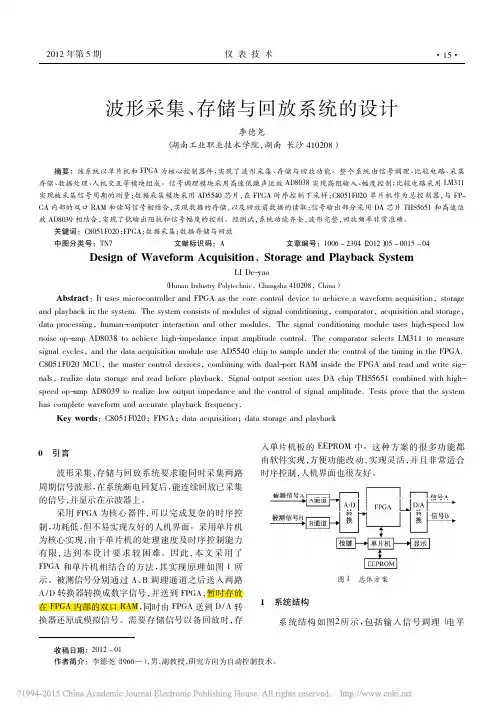

波形采集、存储与回放系统的设计李德尧（湖南工业职业技术学院，湖南长沙410208）摘要：该系统以单片机和FPGA 为核心控制器件，实现了波形采集、存储与回放功能。
整个系统由信号调理、比较电路、采集存储、数据处理、人机交互等模块组成。
信号调理模块采用高速低躁声运放AD8038实现高阻输入、幅度控制；比较电路采用LM311实现被采集信号周期的测量；数据采集模块采用AD5540芯片，在FPGA 时序控制下采样；C8051F020单片机作为总控制器，与FP-GA 内部的双口RAM 和读写信号相结合，实现数据的存储，以及回放前数据的读取；信号输出部分采用DA 芯片THS5651和高速运放AD8039相结合，实现了低输出阻抗和信号幅度的控制。
经测试，系统功能齐全，波形完整，回放频率非常准确。
关键词：C8051F020；FPGA ；数据采集；数据存储与回放中图分类号：TN7文献标识码：A文章编号：1006－2394（2012）05－0015－04Design of Waveform Acquisition 、Storage and Playback SystemLI De-yao（Hunan Industry Polytechnic ，Changsha 410208，China ）Abstract ：It uses microcontroller and FPGA as the core control device to achieve a waveform acquisition ，storage and playback in the system．The system consists of modules of signal conditioning ，comparator ，acquisition and storage ，data processing ，human-computer interaction and other modules．The signal conditioning module uses high-speed low noise op-amp AD8038to achieve high-impedance input amplitude control．The comparator selects LM311to measure signal cycles ，and the data acquisition module use AD5540chip to sample under the control of the timing in the FPGA．C8051F020MCU ，the master control devices ，combining with dual-port RAM inside the FPGA and read and write sig-nals ，realize data storage and read before playback．Signal output section uses DA chip THS5651combined with high-speed op-amp AD8039to realize low output impedance and the control of signal amplitude．Tests prove that the system has complete waveform and accurate playback frequency．Key words ：C8051F020；FPGA ；data acquisition ；data storage and playback0引言波形采集、存储与回放系统要求能同时采集两路周期信号波形，在系统断电回复后，能连续回放已采集的信号，并显示在示波器上。
波形采集、存储与回放系统的设计
波形采集、存储与回放系统的设计钟秀娟【期刊名称】《软件工程师》【年(卷),期】2013(000)010【摘要】This system uses MSP430F149 MCU control, can simultaneously capture two unipolar and bipolar periodic signal, and stored in FLASH memory, the system is rebooted, continuous playback of the acquired signal, the signal cycle and level measurement and display. This design has an input circuit module, a signal amplification processing module, the MCU control circuit module, D/A converter and output modules and other components. The system is characterized by low power consumption, high input impedance, low output impedance, the playback signal with the original signal error is small, can display signal cycles and high and low.%本系统利用MSP430F149单片机控制，可以同时采集单极性和双极性两路周期信号，并存储到FLASH存储器，系统断电重启后，能连续回放已采集的信号，同时测量信号周期和电平并显示。
本设计主要有输入电路模块、信号放大处理模块、单片机控制电路模块、D/A转换模块和输出模块等组成。
基于LPC1758的波形采集存储与回放系统设计
ＧＮＤ
图 ２ 电 压跟 随器
十 Ｖ ５
图 ２所 示 』 。
因本 系统 Ａ通 道 输 入 的 电压 信 号 约 为 ４Ｖ， 于 Ａ Ｄ转换 器所 能处 理 信 Ｃ 大 ／ 号 的 电压 ， 采 用运放 Ｔ ０ １ 衰 减 电 故 Ｌ６ 做
路 ， 图 ３所 示 。 如
Ｃ
ｔ ｃｕａ ｌ ｃｌ ｌ ｅｔｅｓ ｎｌ ｙ ｌ．Ｅ ｇ ｍｐｎ ｌｏ ｔｍ ｗａ ｓｄｆｒ ｖｆｒ ｓａｅ ｕ ｇ ｎ．Ｔ ｅＤ Ａ ｃ ｎｅｓ ｎｓ ｎ ｆ ｒｐｏｅｓ ｇ ｏａｃｒｔ ｙ ａｃ ａ ｉ ａ ｃｃｅ ｄ ｅｊ ｉｇａ ｒｈ ｓｕｅ ｅｏｍ ｈｐ ｄ ｍｅｔ ｈ ／ ｏ ｖｒ ｏ ｉ ａ ａｔ ｒｃｓｉ ｅ ｕｔ ｈ ｇ ｕ ｇｉ ｏ ｗａ ｊ ｉ ｇｌ ｅ ｎ
１２２ Ａ通 道后 级信 号处 理 电路 图 ． ． １ ）Ａ通道 后级 信号 处理 框 图 将 存放 在 Ｆａｈ中的数 据 取 出送 入 ｌ ｓ
片内 Ｒ Ｍ 中， Ａ 通过 Ｒ Ｍ传人单片机内 Ａ 部 Ｄ Ａ转 换 器 中 ，／ ／ Ｄ Ａ转 换 的输 出信 号经 过 一 级 固定 增 益 放 大 和 滤 波 后 ， 即 可 达 到所 要 求 的波 形 ， 后 再 将 其 然 送 入 示 波 器 显 示 ， 样 就 形 成 了 一 个 这 信 号 回放 系 统 。 ２ ）固定 增益 放 大 电路 固定 增 益 放 大 电路 如 图 ４所 示 ，
罗 乐， 李可为 ， 贤进 笪
（ 都工业学院 成 通信工程 系， 都 成 ６ ０３ ） １０ １
摘要 ：为解决波形采集 、 存储及 回放的 问题 ， 详细介 绍其基本原理 、 电路及程序设计 。系统采用 电压跟随器将信号 衰减后经低
通 滤 波 器 送入 Ａ Ｄ 转换 器 ， ／ 完成 数 据 采 样 ， 时 实现 阻抗 匹 配 并达 到 隔 离效 果 。采 用 高性 能低 功 耗 Ｌ Ｃ ７ ８微 处理 器作 为 主 同 Ｐ １５
波形采集、存储与回放系统设计(硬件设计)_任务书
怀化学院本科毕业论文(设计)任务书论文题目波形采集、存储与回放系统（硬件设计）学生姓名黄津毅系别物理与信息工程系专业电子信息科学与技术指导老师姓名张仁民职称讲师题目来源1.科学技术□ 2.生产实践□ 3.社会经济□4.自拟□ 5.其他√毕业论文（设计）内容要求：设计并制作一个波形采集、存储与回放系统，示意图如图1所示。
该系统能同时采集两周期信号波形，要求系统断电恢复后，能连续回放已采集的信号，显示在示波器上。
图1 系统示意图主要参考资料:[1] 马明建，周长城.数据采集于处理技术.第二版.西安：西安电子科技大学出版社，2005.[2] 周浩敏.信号处理技术基础.第一版.北京：北京航空航天大学出版社，2001.[3] PICMG 2.0 R3.0 CompactPCI Specification October 1，1999.[4] 杨跃江.3U_导冷VPX信号采集、处理系统解决方案.深圳：研祥智能科技股份有限公司，2011.[5] Xilinx 7 Series FPGAS : Breakthrough Power and Performance, Dramatically Reduceddevelopment Time毕业论文（设计）工作计划：进度安排工作内容2011年10月15日-2011年11月25日文献资料查阅2011年11月26日-2012年01月15日方案论证与系统方案仿真2012年01月16日-2012年02月16日硬件电路的设计2012年02月17日-2012年03月20日单元模块电路调试2012年03月21日-2012年05月10日联调与毕业论文的撰写接收任务日期2012 年10月15日要求完成任务日期2012 年05 月10日学生（签名）年月日指导教师（签名）年月日系主任（签名）年月日说明：本表为学生毕业论文（设计）指导性文件，由指导教师填写，一式两份，一份交系（部）存档备查，一份发给学生。
FPGA数据采集与回放系统设计论文
FPGA数据采集与回放系统设计论文FPGA数据采集与回放系统设计论文在个人成长的多个环节中，大家或多或少都会接触过论文吧，论文是我们对某个问题进行深入研究的文章。
怎么写论文才能避免踩雷呢？下面是小编为大家整理的FPGA数据采集与回放系统设计论文，欢迎阅读，希望大家能够喜欢。
1系统及其原理基于通用信号处理开发板，利用FPGA技术控制AD9233芯片对目标模拟信号采样，再将采样量化后的数据写入USB接口芯片CY7C68013的FIFO中，FIFO写满后采用自动触发工作方式将数据传输到PC机。
利用VC＋＋6．0软件编写上位机实现友好的人机交互界面，将传输到PC机上的数据进行储存和实时回放。
本系统主要实现以下两大功能：1）ADC模块对目标模拟信号进行采样，利用FPGA技术将采样后的数据传输到USB接口芯片CY7C68013的FIFO中存储。
2）运用USB2．0总线数据传输技术，将雷达回波信号数据传输到PC 机实时回放。
分为应用层、内核层和物理层3部分。
应用层和内核层主要由软件实现。
应用层采用VC＋＋6．0开发用户界面程序，为用户提供可视化操作界面。
内核层基于DriverWorks和DDK开发系统驱动程序，主要起应用软件与硬件之间的桥梁作用，把客户端的控制命令或数据流传到硬件中，同时把硬件传输过来的数据进行缓存。
物理层主要以FPGA为核心，对USB接口芯片CY7C68013进行控制，通过USB2．0总线实现对中频信号采集。
系统设计采用自底向上的方法，从硬件设计开始逐步到最终的应用软件的设计。
2硬件设计FPGA在触发信号下，控制ADC采样输入信号，并存入FIFO中。
当存满时，将数据写入USB接口芯片CY7C68013，同时切换另一块FIFO接收ADC转换的数据，实现乒乓存储，以提高效率。
FPGA模块的一个重要作用是控制USB接口芯片CY7C68013。
当ADC采样后，数据进入FPGA模块，FPGA控制数据流将其写入CY7C68013的FIFO中，以便于USB向PC机传输。
波形采集、存储与回放系统.
波形采集、存储与回放系统波形采集、存储与回放系统——武汉东湖学院陈鹏、费?、何凯摘要本设计以STM32F103ZET6作为控制芯片，把波形采集分为A、B 两个通道，对A通道的输入信号进行衰减，对B通道的输入信号进行放大，然后采用内部集成的高速AD对信号进行实时采样，方式为上升沿内触发，可以实现波形的单次和多次触发存储和回放显示，以及频率、周期、峰-峰值的测量和显示，并具有掉电存储功能。
