欧姆龙温控器使用说明
欧姆龙 数字式温度控制器11位显示 说明书
授权经销商：
OMORN ASIA PACIFIC PTE.LTD.
No.438A Alexandra Road#05-05/08(Lobby 2) Alexandra Technopark,Singapore 119967 电话：(65)6835-3011/传真：(65)6835-2711
用户手册
Cat.No.H207-CN5-01
将温控器主体插入外壳时，请确保顶部和底部的挂钩与外壳完全 咬合。如果温控器主体没有被正确插入，端子部分不吻合或防水 性的降低，可能会导致火灾或故障发生。
备注 E5CZ-U 的规定扭矩为 0.5 N·m。
x
安全使用注意事项
请确保遵守以下注意事项以防止操作失败、故障及对产品的功能和性能产生不利影响。否则可能会导致 意想不到的后果。 1) 本产品专为室内使用而设计。请勿在室外或下列环境中使用。 z 会直接受到加热设备辐射热的地方 z 有水、油等飞溅的地方 z 阳光直射的地方 z 有粉尘、腐蚀性气体（尤其是硫化气体、氨气等）存在的地方 z 温度变化激烈的地方 z 会产生结冰、凝露的地方 z 振动或冲击很强烈的地方 2) 在各型号规定的温度和湿度范围内使用和储藏温控器。 当二个或多个温控器水平紧靠安装或垂直紧安装时，由于温控器的热辐射会导致内部温度上升而降 低使用寿命。这种情况下，需要采取风扇强制冷却或其它通风措施来降低温控器的温度 3) 为了不妨碍散热，温控器周边请勿封闭。温控器本身的通风孔也不要堵塞。 4) 请确认端子的极性，做正确的配线。 5) 配 线 用 压 接 端 子 请 使 用 指 定 尺 寸 （ M3.5 、 宽 7.2mm 以 下 ） 的 端 子 。 明 线 材 料 ， 请 使 用 AWG24~AWG14 的绞线或硬铜线（截面积 0.205~2.081mm2） 。 （剥线长度 5~6mm。 ）一个端口最 多可以插入两根相同类型尺寸的配线或两个压接端子。 6) 不使用的端子，请勿连接。 7) 为了避免感应噪声，温控器的接线板的接线应远离高压线或大电流的电源电缆。同样不要让电源线 一起走线或平行于温控器连线，推荐使用单独的管道屏蔽线。 在可能产生噪声的外围设备上安装浪涌吸收器或噪声过滤器，例如电感应设备（如电机、变压器、 螺线管圈、磁性线圈等） 。在电源上使用噪声过滤器时，除了确认其电压和电流值外，还应尽可能近 地安装在温控器附近。将温控器及其电源尽可能地远离产生强大的、高频波（如频焊接机、高频机 器等）的设备和产生浪涌的设备。 8) 请在额定负载及电源电压范围内使用本产品。 9) 为了使电源投入时在 2 秒内到达额定电压，请借助开关、继电器等进行瞬间加载。如果电源电压 缓慢增加，温控器没有复位，可能会发生输出故障。 10) 电源接通后请确保至少有 30 分钟以上的预热时间，然后再开始实际的控制操作，以保证温度显示 的正确性。 11) 使用自调节时，同时打开温度控制器和负载（如加热器） ，或在温控器打开前接通负载。如果在接通 负载前打开温控器电源，则不能再进行正确的自调节和实现最优控制。 12) 请设置作业人员能够马上关上电源的开关或断路器，并做适当的表示。 13) 取出温控器之前需先关闭电源，请绝对不要用手触摸端子或电子部品，或者给予冲击。插回时，请 不要让电子部品与外壳接触。 14) 关于清洁：请勿使用油漆稀释剂，请用标准等级的酒精。 15) 电源启动后经约 2 秒钟输出才开启，在配置控制回路时请给予充分的考虑。 16) 切换到某些菜单时，输出可能会关闭，请考虑到这一点再进行操作。 17) EEPROM 的写入次数是有寿命的。通过通信等频繁写入数据的场合请使用 RAM 写入模式。 18) 在用手接触温控器前，一定要先触摸一下与地相连的金属物，以释放手上的静电。 19) 控制输出为电压输出时，并不独立于内部回路。当使用接地热电偶时，不要将任何控制输出端子接 地。 （否则可能形成意外回路，在测量温度时发生错误。 ）
欧姆龙温控器E5CC常用设定
26
型
0~5V
27
电压输入
0~10V
28
100~1800 0~2300 0~1300
* 当输入类型不是铂电阻而错误的将铂电阻接入时，将会显示“ 显示，需要正确接线并重新上电。5.来自RR”。为了清除“ 5.ERR”
2
1.2 输入类型修改设置
温控器各部名称及功能
长按【菜单键】 至少 3 秒将进入初始设定菜单界面松开， 界面右下角显示数字即为当前
-20.0~500.0 -100~850
-20.0~400.0 -200~400
-199.9~400.0 -200~400 -100~850 -200~400 -199.9~400 -200~1300 0~1700 0~1700
B
18
W
19
PL11
20
4~20mA
25
电流输入
模拟量输入类
0~20mA
欧姆龙 E5CC常用简易操作说明书
1、温控器类型选择设置 1.1 输入类型表
输入类型 铂电阻温度计
温度输入 热电偶
输入
pt100
Jpt100
K
J
T E L U N R S
1
设定 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
设定范围（℃） -200~850 -199.9~500 0~100 -199.9~500 0~100 -200~1300
界面显示至“ WEPE”，单击【上调键】或【下调键】使右下角“
OFF”变为“ ON”，再同
3
时按【菜单键】 +【模式键】至少 1 秒，界面返回至主界面，此时界面会显示“ 如需修改参数，需进行同样操作将“ WEPE”变为“ OFF”状态。
欧姆龙温控器E5CC常用设定
欧姆龙E5CC常用简易操作说明书1、温控器类型选择设置
1.1输入类型表
*当输入类型不是铂电阻而错误的将铂电阻接入时，将会显示“5.ERR”。
为了清除“5.ERR”显示，需要正确接线并重新上电。
1.2输入类型修改设置
温控器各部名称及功能
长按【菜单键】至少3秒将进入初始设定菜单界面松开，界面右下角显示数字即为当前选择的输入类型，如需修改可按【上调键】或【下调键】来改变，设定完毕后长按【菜单键】直至温控器重启返回。
如：显示数字“5”时，说明当前输入类型为K型热电偶，如需将输入类型改为铂电阻输入，需通过按【上调键】使显示数字变为“0”或“1”或“3”（根据不同测试需要选择设定）。
设定类型表见“1.1输入类型表”。
1.3温控器PID控制设置
长按【菜单键】至少3秒将进入初始设定菜单界面松开，单击【模式键】直至界面显示为“”时，通过单击【上调键】或【下调键】来改变，右下端显示为“PiD”
时即当前模式为“PiD”控制，设定完毕后长按【菜单键】直至温控器重启返回。
1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”，通过点击【模式键】切换界面显示至“WEPE”，单击【上调键】或【下调键】使右下角“OFF”变为“ON”，再同时按【菜单键】+【模式键】至少1秒，界面返回至主界面，此时界面会显示“”标志。
如需修改参数，需进行同样操作将“WEPE”变为“OFF”状态。
OMRON温控器E5CS
OFF（关）
ON/OFF控制 20秒 反 不能
K型、J型、JPt100 ℃（摄氏度）
ON（开）
PID控制 2秒 正 能
K型、L型、JPt100 F 华氏度
电源开
测量温度显示 设定温度显示
上下偏移量 补偿调整
显示器状态循环图
度
2、传感器短路。
作用
（闪落） （闪落）
少于最底温 1、温度已经跌落到测量下限范围。
度
2、传感器开路
检查测量温度
1、温度已经过度地升起超过测 和传感器
量温度范围。 2、热偶电阻已经失效。
传感器错
1、温度已经过度地在测量温度范 围下面跌落。
2、热电偶（正、负）极性接反。 3、热电阻失败。
记录错误
存储器已经失效
888
温度范围设定 报警设定
报警设定
报警模式
开关号
报警类型
报警输出Leabharlann 0、9没有警报输出
1
上下限警报
2
上限警报
3
下限警报
4
上和下范围内警报
5 上和下范围外警报（备用）
6
上限警报（备用）
OFF
X
X
SP
X
SP
X
SP
X
X
SP
X
X
SP
X
SP
X
7
下限警报（备用）
8
绝对值警报
SP
X
X
SP
自诊断功能
显示
错误
意义
超过最高温 1、温度已经超过测量上限范围。

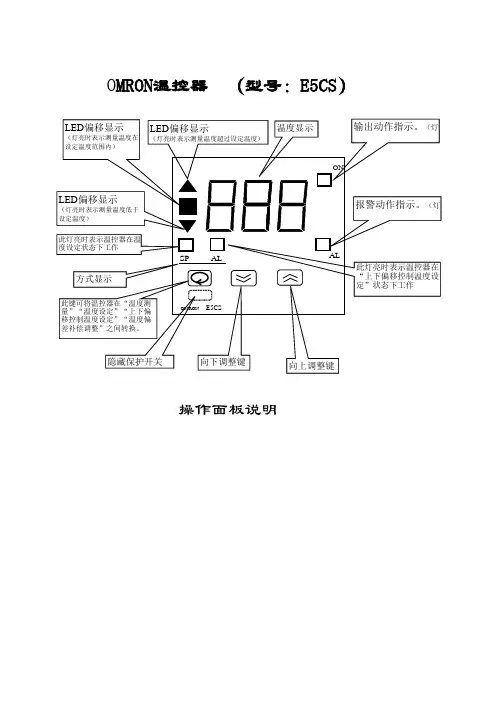

OMRON温控器 （型号：E5CS）
欧姆龙温控器E5CC常用设定
欧姆龙E5CC常用简易操作说明书1、温控器类型选择设置
1.1输入类型表
*当输入类型不是铂电阻而错误的将铂电阻接入时，将会显示“5.ERR”。
为了清除“5.ERR”显示，需要正确接线并重新上电。
1.2输入类型修改设置
温控器各部名称及功能
长按【菜单键】至少3秒将进入初始设定菜单界面松开，界面右下角显示数字即为当前选择的输入类型，如需修改可按【上调键】或【下调键】来改变，设定完毕后长按【菜单键】直至温控器重启返回。
如：显示数字“5”时，说明当前输入类型为K型热电偶，如需将输入类型改为铂电阻输入，需通过按【上调键】使显示数字变为“0”或“1”或“3”（根据不同测试需要选择设定）。
设定类型表见“1.1输入类型表”。
1.3温控器PID控制设置
长按【菜单键】至少3秒将进入初始设定菜单界面松开，单击【模式键】直至界面显示
为“”时，通过单击【上调键】或【下调键】来改变，右下端显示为“PiD”时即当前模式为“PiD”控制，设定完毕后长按【菜单键】直至温控器重启返回。
1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”，通过点击【模式键】切换界面显示至“WEPE”，单击【上调键】或【下调键】使右下角“OFF”变为“ON”，再同时
按【菜单键】+【模式键】至少1秒，界面返回至主界面，此时界面会显示“”标志。
如需修改参数，需进行同样操作将“WEPE”变为“OFF”状态。
欧姆龙温度控制器中文手册
欧姆龙温度控制器中文手册1、产品介绍1.1 产品概述欧姆龙温度控制器是一种用于温度调节和监测的设备，能够实时监测目标对象的温度并通过控制输出来调节温度。
1.2 产品特点- 高精度温度监测：欧姆龙温度控制器可以提供高精度的温度监测，确保目标对象的温度得到准确测量。
- 稳定的温度控制：通过控制输出，欧姆龙温度控制器能够实现对目标对象的温度进行稳定控制，确保温度在设定范围内保持稳定。
- 多种控制模式：欧姆龙温度控制器支持多种不同的控制模式，包括PID控制、ON/OFF控制等，以满足不同的应用需求。
- 友好的用户界面：欧姆龙温度控制器具有直观的用户界面，易于操作和设置。
1.3 适用范围欧姆龙温度控制器适用于需要对温度进行调节和监测的各种应用场景，包括工业生产、实验室研究等。
2、产品安装与设置2.1 安装要求在安装欧姆龙温度控制器时，需满足以下要求：- 安装位置应远离高温、湿度、振动和腐蚀性气体等因素。
- 与电源线和信号线的布线应符合相关安全规范。
- 温度探头应与目标对象接触良好，以确保温度测量的准确性。
2.2 设置步骤以下是设置欧姆龙温度控制器的步骤：1.连接电源线和信号线：将电源线和温度探头的信号线分别连接到欧姆龙温度控制器的相应接口上。
2.打开电源：将电源线插入电源插座，并打开电源开关。
3.进入设置模式：按下欧姆龙温度控制器的设置按钮，进入设置模式。
4.设置参数：根据实际需求，设置目标温度、控制模式、控制范围等参数。
5.保存设置：设置完成后，按下保存按钮，保存设置参数。
6.开始控制：按下启动按钮，欧姆龙温度控制器开始工作。
3、产品使用说明3.1 温度调节欧姆龙温度控制器通过调节控制输出来实现对目标对象温度的调节。
根据不同的控制模式，控制输出可以采用不同的方式，比如调节加热器功率或开关状态。
3.2 温度监测欧姆龙温度控制器可以实时监测目标对象的温度，并将温度值显示在用户界面上。
用户可以通过监测结果了解目标对象的温度变化情况。
欧姆龙 E5CSZ 温度控制器 说明书
• 使用热电偶传感器 , 控制开关模式 5: OFF
输入
K
J
L
SP 范围 设定编号
1,700
1,600
1,500
1,400 1,300 1,300
1,200
1,100
1,000 900
850
850
800
700
600
500
400
300 200
199.9
199.9
100
0 −100 −99
0.0
−99
0.0
输入
Pt100
901
温度范围 (选择使用 开关)
78
23
(默认设定: 0)
1,000 850 900
800
700
600
500
400
400
300 200 100
199.9
200
99
0 -100 -99
0.0
-99
0
0
设定编号 0
1
2
3
4
最小设定单位 1℃ 0.1℃
1℃
阴影部分的数值表示默认设定状态。 阴影部分的数值表示默认设定状态。
1,400 1,300 1,300
1,200
1,100
1,000 900
850
850
800
700
600
500
400
300 200
199.9
199.9
100
0 -100 -99
0.0
-99
0.0
-99
设定编号 0
1
2
3
4
最小设定单位 1℃ 0.1℃ 1℃ 0.1℃ 1℃
欧姆龙温控器使用说明
5 6 《 2 8 《 1.0 0.5 》 0 OFF《 《 》20 《 》230 《》6 ON 歐姆龍溫控器使用說明&機器出廠主要設定值一、溫控器原廠初始值與改變值對照表及操作方法项目 操作方法 原廠初始值 改變值 目的 面板顯示 面板顯示1.輸入類型a.按○鍵3秒出現 溫度精確由1℃到0.1℃ 右1畫面b.按 鍵調到6(右2畫面)c.按○鍵返回 2.報警2的類型 a.按○鍵3秒出現 執行超溫報警右1畫面 （若爲2時不執行超溫報警）b.按つ鍵8次出現右2畫面c.按 鍵調到8(右3畫面)d.按○鍵返回 3.滯後設定a.按○鍵少於1秒 避免恒溫值上下偏差過大出面右1畫面 b.按つ鍵出現右2畫面c.按 鍵調到0.5(右3畫面)d.按○鍵返回 4.設置修改保護 a.同時按○つ兩鍵3 建議改爲ON秒出現右1畫面 （溫度確定後不能修改）b.按つ鍵兩次出現右2畫面c.按 鍵調ON(右3畫面)d.同時按○つ兩鍵返回 5.第一段溫度設定 a.按 鍵調高溫度(不能高於200℃)，按 鍵調低溫度(不能低於室溫) 6.第二段溫度設定 a.按つ鍵出現右1畫面b.再按つ鍵出現右2畫面(表示第二段比第一段高20℃)c.按 或 鍵來調整第二段溫度，按つ鍵2次返回。
7．超溫保護設定a.承上出現右1畫面b.按つ鍵出現右2畫面c.按 或 鍵來調整溫度(機器出廠設定爲230℃)，按つ鍵返回。
0.0圖1 圖2 圖3 圖4 二、機器出廠主要設定值1.超溫保護a.數位溫控器230℃；b.液漲式溫度開關230℃。
2.恒溫設定a.第一段120℃；b.第二段140℃。
3.時間設定a.第一段時間60分鐘；b.第二段時間90分鐘；(第1個時間繼電器) (第2個時間繼電器)4.冷卻時間a.15分鐘(第3個時間繼電器) 5.溫度關機a.60℃(右邊的液漲式溫度開關)三.限時繼電器調設要領1.第一段時間設定——左邊a.通電啓動後，逆時針( )旋轉指針歸零(紅燈停止閃爍轉爲常亮，第二個限時繼電器啓動紅燈閃爍)b.若歸零的位置爲0再兩個刻度的位置(圖1)c.順時針( )旋轉指針到2的位置(圖2)d.逆時針( )旋轉指針到1再兩個刻度的位置(圖3)即可調到1小時±5分鐘的時間。
欧姆龙温控表e5ec参数说明书
欧姆龙温控表e5ec参数说明书欧姆龙温控表E5EC是一种先进的温度控制器，具有多种功能和参数。
以下是对E5EC参数的详细说明：1. 输入参数：输入类型，E5EC支持多种输入类型，包括热电偶（如K、J、T等）、热电阻（如Pt100、Pt1000等）和模拟输入（如电压、电流等）。
输入范围，根据不同的输入类型，E5EC的输入范围也会有所不同。
例如，对于热电偶输入，常见的范围是-200°C至+1800°C。
输入精度，E5EC具有高精度的输入，通常在0.1%或更好的精度范围内。
2. 输出参数：输出类型，E5EC可以提供多种输出类型，包括继电器输出、模拟输出和SSR驱动输出等。
输出范围，输出范围也会根据不同的输出类型而有所变化。
例如，继电器输出通常是开关量输出，可以控制其他设备的开关状态。
输出精度，E5EC的输出精度通常在1%以内，确保控制的准确性和稳定性。
3. 控制参数：控制模式，E5EC支持多种控制模式，包括比例控制、比例积分控制和比例积分微分控制等。
这些模式可以根据具体的应用需求进行选择。
控制周期，控制周期是指控制器进行一次控制动作的时间间隔。
E5EC具有可调节的控制周期，可以根据需要进行设置。
控制精度，E5EC的控制精度通常在0.1%以内，可以满足大多数应用的要求。
4. 显示参数：显示类型，E5EC的显示屏通常采用液晶显示，可以清晰显示温度、设定值、输出状态等信息。
显示范围，显示范围根据具体型号而有所不同，但通常可以显示温度、设定值和输出状态等信息。
显示精度，E5EC的显示精度通常在0.1%以内，确保显示的准确性和可读性。
5. 其他参数：通信接口，E5EC通常具有RS485通信接口，可以与其他设备进行通信，并实现远程监控和控制。
报警功能，E5EC具有报警功能，可以在温度超出设定范围时触发报警，并通过继电器输出或通信接口进行报警信号的传输。
参数设置，E5EC的参数设置通常通过前面板按键或PC软件进行，可以方便地进行设定和调整。
欧姆龙E5CC温控仪设定
3456137ti148闯om 2^onlroi outputI15fcutrrtrnpi,*9nm»L M1610I Alarm i/cKrtput17E111430-2.1 bv121_T 比E5CC温控仪设定培训1、仪表介绍：E5CC温控仪现用于BH7000、BH6000型灌装机，具有检测、显示、控制加热元件温度，并根据设置的报警点、报警类型向PLC发出报警等作用。
2、仪表接线：100-240V，50/60Hz交流电源，控制输出：直流12V，40mA。
3、操作面板介绍:4、显示字符的识别sensor£■■唱塞匸逊1玄转至诅筮二单凹产蔭爭歐翹惶迥厂时！疹m 乐“ :..±B用捷iihHtia注產目5、基本设定流程:高霁丄递翼牟&保护菜单设定流程:ft /Q.0泄漏电流值1 （监控），未用此功能，取默认%®加热器断线监测1LCP II ®泄漏电流值1 （监控），未用此功能，取默认加热器短路监测 1（ 一定不能设为0.0）CfPt初始设定/通信保护（0:不锁定，1:锁定高级菜单，2:全部锁 定）WtPt 五FFr 设定变更保护（调整时选 OFF,可以通过按键操作更改设置，之后选ON,可以通过按键操作更改设置，只能进入保护菜单）| ©rPF 键保护rrwcp仅限已更改的参数（仅显示默认值被变更的参数）7、调整菜单设定流程:AT 执行/取消（自整定，加热器工作时选 AT-1，整定结束自动关闭）SP -DSpO 温度设定值0,仅用于BH6000、BH7000型灌装机主加热及双氧水加热。
8、运行（操作）菜单设定流程:9、初始菜单设定流程:EV-2事件输入2分配stop观F控制类型，PID 控制或 ON/OFF 控制（选PID 控制）1 E5-Hf5tW cf 控制方式，标准控制或加热 /制冷控制（选 STND ） I ©5t Or* I f 自整定，选ONl @CP控制周期（加热时间），荐：0.5S| ©正向/反向运行，选 OR-R （逆动作）j @RL 況报警2类型（0:无报警，1 :偏离上下限报警，2 :偏离上限报警，3、偏离下 I 限报警，4、偏离上下限范围报警）注意：有些机型报警和设备报警反向。
OMRON温控仪参数设定方法
OMRON E5CN 温控表参数设定方法温控仪面板（E5CN ）如图：1. 按“”键3秒以上，进入参数设置等级。
显示： 2. 按“”键，切换参数代码，可循环显示。
显示： 3. 按“”或“”键，修改参数设定值。
4. 按“”键3秒以上，返回正常控制模式。
显示：二．报警值设置操作：1. 按“”键，进报警值设定，可循环显示。
显示： 2. 按“”键，设定报警1（）温度值。
显示： 3. 按“”或“”键，修改报警输出设定值。
4. 按“”键，设定报警2（）温度值。
显示： 5. 按“”或“”键，修改报警输出设定值。
温度单位 实际值（红色）设定值（绿色）向上键 向下键 模式切换键 等级切换键状态指示灯6.按“”键，返回正常控制模式。
显示：三．自整定操作：按“”键，进入自整定设置操作。
显示：按“”键，将“”改为“”。
显示：按“”键，开始自整定，设定温度值闪烁显示。
显示：注意：此操作应在参数全部设定完成后，加热到实际温度与设定温度值基本相同后开始，否则，自整定结果不准确，在此过程中，禁止对温控表进行其他操作，实际温度值会有较大波动，属正常现象，待设定值停止闪烁后，自整定即完成，自动恢复正常控制模式。
四．参数功能及设定值：按“”键3秒以上参数功能设定值温度传感器输入型号0：代表传感器型号pt100按“”键温度显示单位C：代表摄式度；F：代表华式度按“”键最高上限温度报警值高于正常设定值20%-25%此值到达温控器停止输出并报警按“”键最低下限温度报警值按“”键PID控制*关键参数，禁止随意修改*PID：自动控制方式；ONOFF：开关控制方式按“”键温度控制方式Stnd：标准控制；H-C：热或冷控制按“”键自整定功能开关ON：开；OFF：关按“”键控制周期2：加热周期为2秒钟*关键参数，禁止随意修改*按“”键控制方向OR-r:加热；OR-d:冷却按“”键报警方式1类型8：温度上限值报警*除杀菌温度外，其他可不设定*按“”键报警方式2类型8：温度上限值报警*关键参数，禁止随意修改*按“”键3秒以上，返回正常控制模式。
欧姆龙温控器说明
（1）首先在运行菜单下同时按和3 秒以上进入保护菜单，然后将“OAPT（运行/调整保护）”和“ICPT（初始/通信保护）”的值改为“0”，再将“WTPT（设置更改保护）”改为“OFF”，这样就
解除参数锁定，即所有的参数都可以修改。
要恢复参数锁定请将“OAPT”和“ICPT”改为“2”。
（2）在运行菜单内每次按下键可以显示不同的参数，通过按或键可以修改菜单内的参数。
按键多次后回到PV/SV 显示状态
（3）在运行菜单按下键进入调整菜单，每次按下可以显示调整菜单内不同的参数，通过或键可以修改调整菜单内参数。
再次按下将返回运行菜单
（4）在运行菜单按下键3 秒以上进入初始菜单，每次按下可以显示初始菜单内不同的参数，通过或键可以修改初始菜单内参数。
在初始菜单按键1 秒以上将返回运行菜单
（5）在初始菜单内将参数“AMOV”改为“-169”后将进入高级功能菜单，在高级功能菜单内每次按下
将显示不同的参数，通过或键可以修改高级功能菜单内参数。
在高级功能菜单内按键
1 秒以上将返回初始菜单，然后再按键1 秒以上将返回运行菜单。
欧姆龙温控表e5ec参数说明书
欧姆龙温控表e5ec参数说明书欧姆龙温控表E5EC是一种数字温度控制器，用于监测和控制温度。
以下是对E5EC参数的详细说明：1. 输入信号类型，E5EC可以接受多种类型的输入信号，包括热电偶、热敏电阻、电流和电压等。
这使得它适用于不同类型的温度传感器。
2. 控制方式，E5EC具有多种控制模式，包括比例控制（P控制）、比例积分控制（PI控制）和比例积分微分控制（PID控制）。
这些控制方式可以根据具体应用的需要进行选择。
3. 输出方式，E5EC可以通过继电器输出或模拟电流输出来控制外部设备。
继电器输出适用于需要开关控制的设备，而模拟电流输出则适用于需要连续调节的设备。
4. 温度范围，E5EC可以适应不同的温度范围，具体范围取决于所选用的温度传感器。
它可以在负数温度到较高温度范围内进行精确控制。
5. 显示和操作，E5EC配备了液晶显示屏，可以直观地显示当前的温度和设定值。
通过按键操作，用户可以进行设定参数、选择控制模式和调整输出等操作。
6. 报警功能，E5EC具有报警功能，当温度超过设定的上下限值时，它可以触发报警信号，以便及时采取措施。
7. 通信接口，E5EC还提供了通信接口，可以与上位机或其他控制系统进行通信，实现远程监控和控制。
8. 安全保护，E5EC具有多种安全保护功能，包括输入信号断线检测、过温保护和电源保护等，以确保设备的稳定运行和安全性。
总结起来，欧姆龙温控表E5EC是一款功能强大的数字温度控制器，具有多种控制模式、输入信号类型和输出方式，适用于各种温度控制应用。
它具有直观的显示和操作界面，提供了报警功能和通信接口，同时还具备安全保护功能，确保设备的稳定性和安全性。
欧姆龙E5CZ温控器详细操作说明书
态。 c) 信号输入为 SELV 限制回路。 d) 注意：为了降低火灾和触电的危险，请勿在内部连接异于 SELV 限制回路输出。 通电中请勿触摸端子，并于配线后装上端子盖，否则恐有触电之危险。 因触电会导致人员的轻、中度伤害。 端子螺丝请依规定的扭矩（0.74～0.90 N·m）锁紧。 螺丝松了的话，可能会产生起火及误动作。 温控仪的各种设定值，请配合控制对象做正确的设定。在设定内容与控制对象的内容相异的情况 下，错误的动作是造成装置的破损与事故的原因。 当温控仪因故障而无法正常运作时会损坏设备和机器。为了安全请考量温控仪可能故障，而在别 系统中安装监视设备或防止温度过高警报等安全系统。 制品中请勿放入金属或导线、加工的粉屑；恐有触电、火灾、故障的危险。 请勿在有引火性、爆炸性瓦斯的地方使用；恐引起爆炸。
本手册规约 .............................................................V
第一章 简介 ···························································································1-1
IV
本手册规约
缩写含义
下列缩写用于参数名称、图表和正文说明。 这些缩写的含义如下：
欧姆龙温控器E5CC常用设定资料讲解
欧姆龙温控器E5C C
常用设定
欧姆龙E5CC常用简易操作说明书
1、温控器类型选择设置
1.1输入类型表
*当输入类型不是铂电阻而错误的将铂电阻接入时，将会显示“5.ERR”。
为了清除“5.ERR”显示，需要正确接线并重新上电。
1.2输入类型修改设置
温控器各部名称及功能
长按【菜单键】至少3秒将进入初始设定菜单界面松开，界面右下角显示数字即为当前选择的输入类型，如需修改可按【上调键】或【下调键】来改变，设定完毕后长按【菜单键】直至温控器重启返回。
如：显示数字“5”时，说明当前输入类型为K型热电偶，如需将输入类型改为铂电阻输入，需通过按【上调键】使显示数字变为“0”或“1”或“3”（根据不同测试需要选择设定）。
设定类型表见“1.1输入类型表”。
1.3温控器PID控制设置
长按【菜单键】至少3秒将进入初始设定菜单界面松开，单击【模式键】
直至界面显示为“”时，通过单击【上调键】或【下调键】来改变，右下端显示为“PiD”时即当前模式为“PiD”控制，设定完毕后长按【菜单键】直至温控器重启返回。
1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”，通过点击【模
式键】切换界面显示至“WEPE”，单击【上调键】或【下调键】使右下角“OFF”变为“ON”，再同时按【菜单键】+【模式键】至少1秒，界面返回至主界面，此时界面会显示“”标志。
如需修改参数，需进行同样操作将“WEPE”变为“OFF”状态。
欧姆龙温控器设置教程文件
第一步：菜单键和模式键同时按3秒；
第二步：按模式键找到（图一），设置为0；
第三步：菜单键和模式键同时按3秒退出；
（图一）
第四步：按功能键3秒；
第五步：按模式键找到（图二），设置为-169
（界面会自动跳转至设置界面在此界面可以设置初始化(6-1步)和
ALM1H/L(6-2步) ）
（图二）
6-1步：按模式键找到（图三）6-2步：按模式键找到（图四）
按上键一次可以初始化按向上键或者向下鍵切换
设置如（图四）
（图三）（图四）
备注：按键名称，左边第一个：菜单键
第二个：模式键
第三个：位移键
第四个：向上键
第五个：向下键。
温控器OMRON E5CN-R2P(中文)
加热器断线异常
首先,重新插上电源。
显示内容一宜没有改变,则需要送修。
如果恢复正常,则判断应该是受杂讯影响,确认杂讯不要再发生。
仅显示在「现在值/目标值」时的错误。其他状态之错误没有显示。
OMRONE5CN-R2P温控器操作说明
1、面板说明：
温度单位
PV(现在值)显示
动作显示
SV(设定值)显示
阶层(level)键
上昇键
模态键
下降键).
(三).
(四).
(五).
四、异常显示(故障排除)：
发生异常时PV值显示错误内容,依错误显示确认内容,按下列内容处理。
PV显示
异常内容
处理
(S.Err)
输入异常
请确认输入时有无误配线,断线或短路及确认输入种类。
(E111)
记忆异常
首先，重新插上电源，显示内容一直没有改变,则需要送修。
如果恢复正常,则判断应该是受杂讯影响,确认杂讯不要再发生。
超过显示范围
虽不是错误，超出显示范围。
低於-1,999时呈现：
高於9.999时呈现：
欧姆龙温控器E5CC常用设定
欧姆龙温控器E5CC常用设定
use
欧姆龙E5CC常用简易操作说明书
1、温控器类型选择设置
1.1输入类型表
*当输入类型不是铂电阻而错误的将铂电阻接入时，将会显示“5.ERR”。
为了清除“5.ERR”显示，需要正确接线并重新上电。
1.2输入类型修改设置
温控器各部名称及功能
长按【菜单键】至少3秒将进入初始设定菜单界面松开，界面右下角显示数字即为当前选择的输入类型，如需修改可按【上调键】或【下调键】来改变，设定完毕后长按【菜单键】直至温控器重启返回。
如：显示数字“5”时，说明当前输入类型为K型热电偶，如需将输入类型改为铂电阻输入，需通过按【上调键】使显示数字变为“0”或“1”或“3”（根据不同测试需要选择设定）。
设定类型表见“1.1输入类型表”。
1.3温控器PID控制设置
长按【菜单键】至少3秒将进入初始设定菜单界面松开，单击【模式键】直至界面显示
为“”时，通过单击【上调键】或【下调键】来改变，右下端显示为“PiD”时即当前模式为“PiD”控制，设定完毕后长按【菜单键】
直至温控器重启返回。
1.4防触碰锁设置
长按【菜单键】+【模式键】至少3秒将进入“保护菜单”，通过点击【模式键】切换界面显示至“WEPE”，单击【上调键】或【下调键】使右下角“OFF”变为“ON”，再同时按【菜单键】+【模式键】至少1秒，界面返回至主界面，此时界面会显示“”标志。
如需修改参数，需进行同样操作将“WEPE”变为“OFF”状态。
欧姆龙E5AZ、E5EZ温控表说明书_GAOQS_XIHA
䆶⬉䆱800-820-4535160190467471畅销的多用途温控器现在更为出众•温控器现在可进行模拟输入。
•快速采样速度为250ms。
•提供传送输出，可简单输出到记录器。
•带有回路断开报警(LBA)和加热器短路报警(HS报警)的型号可选。
•配备了手动输出功能。
•简单设置11段显示屏。
•通信型号安装了Modbus新协议。
•USB串行转换电缆可选。
型号结构■型号图例●控制器①控制输出1R：继电器Q：电压(用于驱动SSR) C：电流②报警数3：三点报警③加热器断线/加热器短路空白：无H：加热器断线/加热器过电流检测(CT1)④可选项目空白：无M：可安装可选单元⑤输入类型T：热电偶、红外线传感器、铂电阻L：模拟电流/电压输入⑥电源电压空白：100～240VACD：24VAC/VDC●可选单元①适用控制器AZ：E5AZ/E5EZ②功能01：RS-232C通信03：RS-485通信B：2点事件输入h PP( $=h PP( (=( $=( (=^_^-------E5AZ/E5EZ种类■端子台型控制器----E5AZ/E5EZ 䆶⬉䆱800-820-4535■可选单元-------E5AZ/E5EZ●铂电阻输入型/热电偶(通用输入)输入种类的适用规格如下。
U：Cu-CuNi、DIN 43710-1985K、J、T、E、N、R、S、B：IEC584-1JPt100：JIS C 1604-1989、JIS C 1606-1989L：Fe-CuNi、DIN 43710-1985Pt100：IEC 751●模拟输入型从下表中列出的12种报警类型中选择。
*1.对设置值1，4和5，可对每个报警类型单独设置上限和下限值，并表示为“L”和“H”。
*2.设置值：1上限和下限报警。
*3.设定值：4上下限范围*4.设置值：5具有待机顺序的上下限报警※上述上下限报警时·情况1、2的场合，滞后的上限、下限重叠时，通常OFF ·情况3的场合，通常OFF *5.设置值：5具有待机顺序的上下限报警，当上限和下限滞后交叠时，报警信号为OFF。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5 6 《 2 8 《 1.0 0.5 》 0 OFF
《 《 》
20 《 》
230 《
》
6 ON 歐姆龍溫控器使用說明&機器出廠主要設定值
一、溫控器原廠初始值與改變值對照表及操作方法
项目 操作方法 原廠初始值 改變值 目的 面板顯示 面板顯示
1.輸入類型
a.按○鍵3秒出現 溫度精確由1℃到0.1℃ 右1畫面
b.按 鍵調到6(右2畫面)
c.按○鍵返回 2.報警2的類型 a.按○鍵3秒出現 執行超溫報警
右1畫面 （若爲2時不執行超溫報警）
b.按つ鍵8次出現右2畫面
c.按 鍵調到8(右3畫面)
d.按○鍵返回 3.滯後設定
a.按○鍵少於1秒 避免恒溫值上下偏差過大
出面右1畫面 b.按つ鍵出現右2畫面
c.按 鍵調到0.5(右3畫面)
d.按○鍵返回 4.設置修改保護 a.同時按○つ兩鍵3 建議改爲ON
秒出現右1畫面 （溫度確定後不能修改）
b.按つ鍵兩次出現右2畫面
c.按 鍵調ON(右3畫面)
d.同時按○つ兩鍵返回 5.第一段溫度設定 a.按 鍵調高溫度(不能高於200℃)，按 鍵調低溫度(不能低於室溫) 6.第二段溫度設定 a.按つ鍵出現右1畫面
b.再按つ鍵出現右2畫面(表示第二段比第一段高20℃)
c.按 或 鍵來調整第二段溫度，按つ鍵2次返回。
7．超溫保護設定
a.承上出現右1畫面
b.按つ鍵出現右2畫面
c.按 或 鍵來調整溫度(機器出廠設定爲230℃)，按つ鍵返回。
0.0
圖1 圖2 圖3 圖4 二、機器出廠主要設定值
1.超溫保護
a.數位溫控器230℃；
b.液漲式溫度開關230℃。
2.恒溫設定
a.第一段120℃；
b.第二段140℃。
3.時間設定
a.第一段時間60分鐘；
b.第二段時間90分鐘；
(第1個時間繼電器) (第2個時間繼電器)
4.冷卻時間
a.15分鐘(第3個時間繼電器) 5.溫度關機
a.60℃(右邊的液漲式溫度開關)
三.限時繼電器調設要領
1.第一段時間設定——左邊
a.通電啓動後，逆時針( )旋轉指針歸零(紅燈停止閃爍轉爲常亮，第二個限時繼電器啓動紅燈閃爍)
b.若歸零的位置爲0再兩個刻度的位置(圖1)
c.順時針( )旋轉指針到2的位置(圖2)
d.逆時針( )旋轉指針到1再兩個刻度的位置(圖3)
即可調到1小時±5分鐘的時間。
2.第二段時間設定——中間(同第一段設定方式)
3.第三段時間設定——右邊
a.若爲30分鐘的限時繼電器，直接調到15分鐘刻度即可（圖4）
b.若爲3小時的限時繼電器，
● 比照第一段設定方式
● 歸零後回1個刻度的位置即可
本表供交機調試維修工程師使用。
